变压器的变比极性及接线组别试验

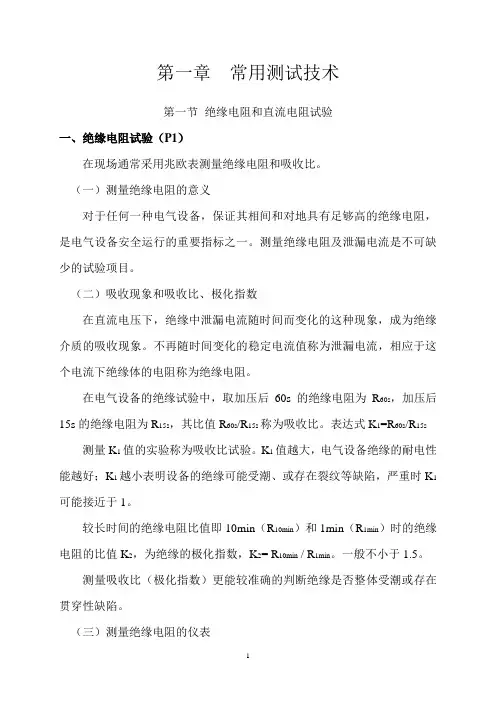

第一章常用测试技术第一节绝缘电阻和直流电阻试验一、绝缘电阻试验（P1）在现场通常采用兆欧表测量绝缘电阻和吸收比。

（一）测量绝缘电阻的意义对于任何一种电气设备，保证其相间和对地具有足够高的绝缘电阻，是电气设备安全运行的重要指标之一。

测量绝缘电阻及泄漏电流是不可缺少的试验项目。

（二）吸收现象和吸收比、极化指数在直流电压下，绝缘中泄漏电流随时间而变化的这种现象，成为绝缘介质的吸收现象。

不再随时间变化的稳定电流值称为泄漏电流，相应于这个电流下绝缘体的电阻称为绝缘电阻。

在电气设备的绝缘试验中，取加压后60s的绝缘电阻为R60s，加压后15s的绝缘电阻为R15s，其比值R60s/R15s称为吸收比。

表达式K1=R60s/R15s 测量K1值的实验称为吸收比试验。

K1值越大，电气设备绝缘的耐电性能越好；K1越小表明设备的绝缘可能受潮、或存在裂纹等缺陷，严重时K1可能接近于1。

较长时间的绝缘电阻比值即10min（R10min）和1min（R1min）时的绝缘电阻的比值K2，为绝缘的极化指数，K2= R10min / R1min。

一般不小于1.5。

测量吸收比（极化指数）更能较准确的判断绝缘是否整体受潮或存在贯穿性缺陷。

（三）测量绝缘电阻的仪表1、工作原理手摇式兆欧表由直流手摇发电机和比流计构成。

兆欧表指针偏转指示的位置也就反映了被测绝缘电阻的的大小。

兆欧表不用时指针可停留在任何位置，但这并不反映绝缘电阻的大小。

2、兆欧表的正确使用（1）兆欧表的测量方法。

本身检查即开路、短路试验；端子、引线良好；转速恒定；先挪探头后停表；放电。

（2）兆欧表的选用测量1kV以下设备或二次回路绝缘用1kV及以下兆欧表；测量1kV以上设备绝缘常用2500V兆欧表，超高压输变电设备用5000V兆欧表。

（3）屏蔽的采用屏蔽端子是当被测绝缘物表面泄漏电流严重时使用，尤其是电缆。

如不接屏蔽端子，被测电缆芯线表面的泄漏电流将流过兆欧表的电流线圈，产生误差。

变压器的变比极性及接线组别试验分析变压器是电力系统中常用的电力装置，用于变换电压和电流。

变压器的变比、极性和接线组别试验是对变压器性能的测试和分析，下面将对这三个试验进行详细分析。

1.变比试验：变比试验是测试变压器的变比关系是否符合设计要求的试验。

测试时，将一侧绕组接入电源，另一侧绕组作为输出端测量输出电压。

通过改变输入电压，测量在不同电压下的输出电压，计算变比大小。

变比试验的目的是检验变压器的绕组匝数及绝缘是否符合设计要求，是否有短路匝、缺匝等故障。

如果变比试验测得的变比值与设计要求的变比值相差较大，可以排查以下故障：1)绕组接线错误，导致测得的变比值错误；2)绕组绝缘故障，例如绕组间短路、绕组内接触不良等；3)铁芯变形导致磁通漏磁，使变比值偏离设计值。

2.极性试验：极性试验是用于测试变压器绕组的极性关系。

变压器的极性关系是指当输入相电压与输出相电压相差180°时，输入相电流是否与输出相电流相差180°。

测试方法是在输入侧接入电源，在输出侧接入额定负载，测量输入输出两端的相电压和相电流，通过波形比较确定极性关系。

极性试验的目的是检验变压器的绕组连接是否正确，是否存在相序接错、极性接错等错误。

如果极性试验测得的极性关系与设计要求的相反，可以排查以下故障：1)输入输出绕组接线错误，例如相序接错、极性接错等；2)变压器绕组的绝缘损坏，导致短路或缺陷。

3.接线组别试验：接线组别试验是测试变压器的连接组别是否符合设计要求的试验。

不同接线组别可以实现变压器的不同工作方式和变压比。

测试方法是接通一侧绕组，通过改变另一侧的接线方式，测量输出电压和输入电流，通过比较得出接线组别。

接线组别试验的目的是检验变压器的连接方式是否正确，是否符合设计要求。

如果接线组别试验测得的接线方式与设计要求的不一致，可以排查以下故障：1)绕组接线错误，例如绕组内部接头错误，接线端子接错等；2)电源接触器或开关故障，导致接线方式无法切换。

变压器试验项目分为哪两类？包括哪些内容？答：变压器试验项目可分为绝缘试验和特性试验两类。

(1)绝缘试验有：绝缘电阻和吸收比试验、测量介质损耗因数、泄漏电流试验、变压器油试验及工频耐压和感应耐压试验，对220kV及以上变压器应做局部放电试验。

330kV及以上变压器应做全波及操作波冲击试验。

(2)特性试验有：变比、接线组别、直流电阻、空载、短路、温升及突然短路试验。

干式变压器容量630KVA 10KV及做耐压试验时噪音很大是什么原因导致的啊你指的噪音，我不知道是什么样子声音,做耐压试验时，由于电气距离的原因会有三种声音“噼啪噼啪”：是空气电离的声音“zi,zi”：是空气流注的声音= “啪”：又响又脆，伴随火花，是绝缘（或空气）被击穿的声音一般，空气放电分三阶段，第一阶段是电离，电场在大点，就会进入流注阶段，在大点空气就会被击穿。

如果只是像炒豆子的“劈劈啪啪”的声音，能坚持一分钟不击穿的话，原则上是符合国标要求的。

如果出现“zi zi”的声音，但是也坚持了一分钟不击穿，其实也是符合国标要求的，但是出现流注的变压器长期运行的风险较大。

耐压噪声大的主要原因是主空道（高压线圈与低压线圈）的空气距离不够。

E=U/D E电场，U电压，D电极间的距离，当D较小时，E较大，空气在标准气压，标准湿度下耐受场强大致为0.7KV/mm。

当电场大于这个值时，分子就会容易电离。

但是只要空气不被击穿，就不会导电。

顺便说一下，变压器主空道的绝缘不要只看空气，因为高低压线圈也有内外层绝缘，计算时，应以复合绝缘考虑。

干式变压器到现场后我们应该检测那些项目啊？首先应该用摇表进行高压触头与低压触头的是否良好进行检查，如果条件允许还要对它进行绝缘检测不过一般厂家拉来前都进行过检测了你可以像他们要那个检测合格证如果你是电力系统人员的话这些你要注意以为你帮别人安装完验收的时候估计他们会提出这个要求！具体的还有很多你根据现场而判定1、绝缘电阻测试（高对低、高对地、高低对地）≥2500MΩ2、绕组直流电阻（不平衡率≤2%）3、工频耐压测试（出厂值的80%/1分种）≥28KV4、温控装置模拟动作试验变压器检测方法与经验1、色码电感器的的检测将万用表置于R×1挡，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。

摘要变压器变压比是变压器一次绕组与二层绕组之间的电压比。

是为了检测变压器每次绕组的匝数是否符合设计要求。

测量变压器的变压比，是变压器交接、大修后必须进行的试验，在变电所投入使用时，变压器是保证变电所所用电与馈出电的电压稳定的重要设备，具体到变压器时，是变压器变压比起作用，通过试验可以验证变压器的电压变换是否正确，还可以检查各线圈的匝数比与设计是否相符、各分接引线是否连接正确，及变压器匝数是否短路等，变压器能否投入运行，也要根据试验结果进行判断。

本论文主要是通过变压器变压比自动测试仪对树脂绝缘干式整流变压器的变压比进行测试，通过测试结果判断该变压器变压比是否合格。

关键字：变压器，变压比，变压器变压比自动测试仪IAbstractTransformer transformer ratio is the voltage transformer primary and secondary windings between the voltage ratio. In order to detect whether the number of turns of each winding of the transformer meets the design requirements.V oltage ratio measurement of transformer, transformer overhaul test must be carried out after the handover, the substation put into use, is to ensure that the transformer substation auxiliary power feeder and important electrical equipment of voltage stability, specific to the transformer, the transformer is compared, through the test can verify voltage transformer is correct, you can also check the coil number ratio and design are consistent with the tap lead is properly connected, and the transformer turns is short circuit, the transformer can put into operation, should be judged according to the test results.This paper is mainly through the transformer transformer ratio automatic test instrument for resin insulation dry rectifier transformer transformer ratio of the test, through the test results to determine whether the transformer transformer ratio is qualified.Keyword:Transformer, transformerratio,transformertransformerratio automatic test instrument目录摘要 (I)Abstract ...................................................................................................................................... I I 目录.. (III)1绪论 (1)2试验概况 (1)2.1测试背景 (1)2.2参照标准 (1)2.3试验目的 (1)2.4试验对象与工具 (1)3变压器参数 (2)3.1变压器参数 (2)3.2变压器变比 (2)3.3变压器接线原理图 (2)4变压器变压比自动测试仪参数 (4)5变压比测试 (5)5.1测试步骤 (5)5.2注意事项 (7)6变压比测试结果 (7)结论 (9)参考文献 (10)1绪论随着电力工业的发展，电力产品的质量要求也在不断提高。

变压器的组别测试方法及检查准备工作要求变压器如何做好保养变压器的组别测试方法及检查准备工作要求变压器的组别测试方法方法一：双电压表法做法：将电源接入变压器，通过测一，二次电压来判定变压器的组别，现在一些智能仪器电压比，接线组别一起测出要求：将电源接入变压器，通过测一，二次电压来判定变压器的组别，现在一些智能仪器电压比，接线组别一起测出。

要求：它要就三相电压基本上是平衡的，不平衡度不应超过2%，否则测量误差太大甚至造成无法判定的连接组别。

方法二：直流法一般现场不进行试验，经大修后变压器可接受此方法进行。

方法三：多功能的变压器变比，组别，极性自动数字式电桥。

变压器吊芯检查试验准备工作：首先要对气候和环境进行考虑和布置。

对人力进行布置。

对机具，材料进行布置。

有完善可行的方案，工序的布置和实在实施措施。

吊芯检查工作是在吊芯过程中进行的，如若准备不充分将会延长吊芯的时间，器身长时间暴露在空气中，将不利于吊芯工作器身检查的紧要项目。

对全部的螺栓进行检查，螺栓的紧固情况检查一遍，并再次紧固一遍，不应有松动，并应有防松措施。

对穿芯螺栓的检查，查夹紧铁芯的穿钉螺栓是否松动，并测量全部穿芯螺栓对铁芯的绝缘电阻。

对铁芯的检查，铁芯不应有变形和松动，检查铁芯的片间绝缘，铁芯自身绝缘应良好，拆开接地线后对地绝缘应良好，拆开屏蔽接地引线，检查屏蔽对地绝缘良好，检查铁芯的接地情况，铁芯只允许显现多点的接地情况。

对绕组检查，绕组的绝缘层完整无损，无变形。

引出线无破损，绝缘无损伤，引出线绑扎固定坚固，安全距离符合规定，暴露部分无尖角毛刺，引出线与套管连接牢靠，绕组到分接开关的接线，分接开关到套管的接线正确。

变压器是配电网中常见的电力设备之一，在基层管理工作中，也是接触较多的电力设备。

作为一名基层管理人员，变压器正常运行与否不仅关系到电网安全，还会影响电力企业在用户心中的形象。

下面我就谈谈我所在变压器维护保养方面的阅历。

1、加强日常巡察、维护和定期测试我所依照台区管理人员分工范围，除了定期开展巡察工作外，还要求管理人员加强日常巡察，定人定责。

变压器变比试验1 试验目的检查各绕组的匝数、引线装配、分接开关指示位置是否符合要求；提供变压器能否与其他变压器并列运行的依据。

2 试验对象变压器的一、二次侧绕组。

3 知识要点变压器的电压比（简称变比），是变压器空载时高压绕组电压U1与低压绕组电压U2的比值，即变比k= U1/ U2。

变压器的变比试验是验证变压器能否达到规定的电压变换效果，变比是否符合变压器技术条件或铭牌所规定的数值的一项试验。

四、试验器材BBC6638变比测试仪1套；包括变比测试仪专用导线若干、放电棒等。

4 试验接线图面板示意图连接方法1．联线：关掉仪器的电源开关，按下面的方法接线。

单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。

接好仪器地线。

将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。

注意：切勿将变压器的高低压接反！5 试验步骤（1）将变比测试仪接地（先接接地端，后接仪器端）（2）将变比测试仪的ABC,abc通过专用导线和变压器的ABC,abc相连接。

（3）在变比测试仪上分别输入“变压器组别”，“总分接数”，“级差”和“额定变比”。

变比设为10000/400=25.000调压比设为：0.00%选择“开始数据测量”，按“确认”键后，显示接法和变比后,按确认键,即可测量。

测量结果：6 试验标准根据《电力设备预防性试验规程DL/T 596-1996》规定；试验周期：1）分接开关引线拆装后，2）更换绕组后，3）必要时。

要求：1）各相应接头的电压比与铭牌值相比，不应有显著差别，且符合规律，2）电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%；其它所有变压器：额定分接电压比允许偏差±0.5%，其它分接的电压比应在变压器阻抗电压值（%）的1/10以内，但不得超过±1.7 综合分析方法及注意事项1.注意事项（1）变压器的相序为，面对高压侧从左往右依次是（中性点）、A、B、C相。

互感器极性和变比试验
变压器和互感器的一次、二次侧都是交流，所以并无绝对极性，但有相对极性。

测试互感器的极性很重要，因为极性判断错误会导致接线错误，进而使计量仪表指示错误，更为严重的使带有方向性的继电保护误动作。

测量变比可以检查互感器一次、二次关系的正确性，给继电保护正确动作、保护定值计算提供依据。

进行互感器的联结组别和极性试验时，检查出的联结组别和极性必须与铭牌标记及外壳上的端子符号相符。

例如：一台型号为LCWB-110的电流互感器，其铭牌数据如下：
一次额定电流为2×300/5A，额定电压为110KV。

二次标记：S1—S2，300/5；S1—S3，600/5.。

在交接试验中，连同二次引线在“端子箱”处测量变比、极性，当测试到4S1—4S2，变比120；4S1—4S3，变比60。

其极性为“加”与铭牌值相比较，不相符，而其余二次绕组都与铭牌值相符。

经检查发现，电流互感器的二次端子与“端子箱”所连接的二次引线，连接错误，将二次引线重新连接在“端子箱”处，再次进行测量4S1—4S2、4S1—4S3变比、极性均与铭牌值相符。

测试互感器的极性和变比的方法哟直流法、比较法和自动变比测试仪法。

目
前现场常用的是DCBC-S 全自动变比组别测试仪来测量。

测量变压器变比、极性和联接组别变压器变比指空载运行时一次绕组和二次绕组的线电压之比。

一、二次侧接线相同，变比等于匝数比， 11221212124.44 4.44E fN E fN U U E E N N =Φ=Φ≈=（如下图）；一次侧为三角形接线，二次侧为星形接线的三相变压器电压比为12K N ；一次侧为星形接线，二次侧为星形接线的三相变压器电压比2K N =。

AX试验目的：测变比、联接组别和设计值是否相符（验证项目），是否和厂家铭牌相符（变比，一档最大，二档次之，三档最小）；检查分接开关接线是否良好，确定分接开关指示位置与实际位置相符；判断单相变压器两个（几个）绕组感应电动势相位是否正确；综合判断变压器是否可以并列运行。

交接时，大修后，诊断试验需要测量变压器变比、极性和联接组别。

诊断试验中，可以和直流电阻相互验证。

测试方法：①双电压表法 ②变比电桥法 ③变比测试仪1． 双电压表法（如上右图），同时读取一次、二次绕组两端电压，12K N N =。

缺点：电压不稳定，读数不准确；波动时两表要同时读数，误差大。

当单相电源施加在A 、B 绕组之上（下图），一次侧、二次侧电压表读数分别为1U 、2U ，则一次绕组的相电压1/2U ，一1/2，二次绕组线电压为2U ，所以变比12/2K U 。

ABC2. 变比电桥法通过调节1R ，使a ，b 两点电位相同，则变比1212212()1K U U R R R R R ==+=+，电阻r 用于测量误差。

3. 变比测试仪变比误差：(K K )100%N N K K ∆=-⨯，公式中N K 为额定变比，不同分接头下，额定变比不同，比如额定变比100005%/400±，分接头二档时额定变比为25，分接头一档时，额定变比为26.5，分接头三档时，额定变比为23.5。

在额定档时，变比误差要求在0.5%±以内，其他档位变比误差要求在1%±以内；对于电压等级在35kV 以下，电压比小于3的变压器，额定档时变比误差要求在1%±以内，其他档位时，变比误差应在变压器阻抗电压值（%）的1/10（与书上22页内容有不同）以内，但不得超过1%±。

变压器的变比、极性及接线组别试验一、试验目的变压器的绕组间存在着极性、变比关系，当需要几个绕组互相连接时，必须知道极性才能正确地进行连接。

而变压器变比、接线组别是并列运行的重要条件之一，若参加并列运行的变压器变比、接线组别不一致，将出现不能允许的环流。

因此，变压器在出厂试验时，检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。

对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。

二、试验仪器、设备的选择根据对变压器变比、极性、接线组别试验的要求，测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等，因此需对测试仪器的主要参数进行选择。

（1）仪表的准确度不应低于0.5级。

（2）电压表的引线截面市1.5mm2。

（3）对自动测试仪要求有高精度和高输入阻抗。

这样仪器在错误工作状态下能显示错误信息，数据的稳定性和抗干扰性能良好，一次、二次信号同步采样。

三、危险点分析及控制措施1.防止高处坠落使用变压器专用爬梯上下，在变压器上作业应系好安全带。

对220kV及以上变压器，需解开高压套管引线时，宜使用高处作业车，严禁徒手攀爬变压器高压套管。

2.防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。

3.防止工作人员触电在测试过程中，拉、合开关的瞬间，注意不要用手触及绕组的端头，以防触电。

严格执行操作顺序，在测量时要先接通测量回路，然后接通电源回路。

读完数后，要先断开电源回路，然后断开测量回路，以避免反向感应电动势伤及试验人员，损坏测试仪器。

四、试验前的准备工作1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包括该设备出厂试验数据、历年试验数据及相关规程等，掌握该设备运行及缺陷情况。

2.试验仪器、设备准备选择合适的被试变压器测试仪、测试线（夹）、温（湿）度计、接地线、放电棒、万用表、电源线（带剩余电流动作保护器）、电压表、极性表、电池、隔离开关、二次连接线、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等，并查阅试验仪器、设备及绝缘工器具的检定证书有效期、相关技术资料、相关规程等。

变压器的变比极性及接线组别试验分析变压器的变比极性试验是为了确定变压器的绕组的起点和终点，以及
判断变压器的变比是升压变比还是降压变比。

变压器的接线组别试验是为
了确定低压绕组和高压绕组的绝缘等级是否相符，以及确认变压器的接线
组别是否正确。

变压器的变比极性试验需要使用三相交流电源来激励变压器。

试验时，首先需要将三相交流电源接入变压器的低压绕组，然后记录电压的相位差（通常为0度、120度或240度）。

然后将电源接入变压器的高压绕组，
再次记录相位差。

根据记录的相位差来判断变压器的变比极性。

当两次记录的相位差相同（例如都为0度）时，说明变压器的变比是
升压变比；当两次记录的相位差相反（例如一次为0度，一次为180度）时，说明变压器的变比是降压变比。

变压器的接线组别试验用于确定低压绕组和高压绕组的绝缘等级是否
相符。

试验时，使用特定电压值的直流电压来激励变压器绕组。

然后观察
记录变压器绕组的绝缘电流和电压。

根据国际电工委员会（IEC）的标准，变压器的绝缘电流和电压分别按照字母顺序分组，其中每组还划分为字母
A和字母B的两个亚组。

根据试验结果，如果变压器的绝缘电流和电压符合相应的标准，说明
变压器的接线组别正确。

如果不符合标准，需要重新检查变压器的接线，
并进行必要的调整。

综上所述，变压器的变比极性试验和接线组别试验对于确保变压器的
正常运行非常重要。

通过这两个试验可以判断变压器的变比极性和接线组
别是否正确，从而保证变压器的工作性能和安全可靠性。

电力变压器的电压比、极性和组别试验一、变压器极性组别和电压比试验的目的和意义变压器线圈的一次侧和二次侧之间存在着极性关系，若有几个线圈或几个变压器进行组合，都需要知道其极性，才可以正确运用。

对于两线圈的变压器来说，若在任意瞬间在其内感应的电势都具有同方向，则称它为同极性或减极性，否则为加极性。

变压器联结组是变压器的重要参数之一，是变压器并联运行的重要条件，在很多情况下都需要进行测量。

在变压器空载运行的条件下，高压绕组的电压1U 和低压绕组的电压2U 之比称为变压器的变压比：21U U K（5－3） 电压比一般按线电压计算，它是变压器的一个重要的性能指标，测量变压器变压比的目的是：（1）保证绕组各个分接的电压比在技术允许的范围之内； （2）检查绕组匝数的正确性；（3）判定绕组各分接的引线和分接开关连接是否正确。

二、变压器极性组别和电压比试验方法1、直流法确定变压器的极性测量变压器绕组极性的方法有直流法和交流法，这里介绍简单适用的直流法：用一节干电池接在变压器的高压端子上，在变压器的二次侧接上一毫安表或微安表，实验时观察当电池开关合上时表针的摆动方向，即可确定极性。

++V CCBB E A AμAEK ++xaAX图5－8 用直流法测量极性 图5－9 用直流法确定接线组别如图5－8所示，将干电池的正极接在变压器一次侧A 端子上，负极接到X 上，电流表的正端接在二次侧a 端子上，负极接到x 上，当合上电源的瞬间，若电流表的指针向零刻度的右方摆动，而拉开的瞬间指针向左方摆动，说明变压器是减极性的。

若同样按照上面接线，但当电源合上或拉开的瞬间，电流表的指针的摆动方向与上面相反，则说明变压器是加极性的。

2、直流法确定变压器的组别直流法是最为简单适用的测量变压器绕组接线组别的方法，如图5－9所示是对一YY/接法的三绕组变压器用直流法确定组别的接线，对于其他形式的变压器接线相同。

用一低压直流电源如干电池加入变压器高压侧AB、BC、AC，轮流确定接在低压侧ab、bc、ac 上的电压表指针的偏转方向，从而可得到9个测量结果。

变压器的变比极性及接线组别试验总结
1.变比试验
变比试验是为了验证变压器的额定变比是否符合设计要求，同时检验变压器的一次和二次绕组是否有短路、开路等缺陷。

试验方法：将高压绕组接到变压器的一次侧，低压绕组接到二次侧。

然后测量高压绕组和低压绕组的绕组电压，计算出实际的变比值。

然后比较实际变比值与额定变比值，以确定是否符合设计要求。

2.极性试验
极性试验是为了确认变压器的一次和二次绕组的绕组方向是否正确，以保证在实际运用中变压器的绕组相位关系正确。

试验方法：将高压绕组和低压绕组分别接通一个交流电压源，然后测量高压绕组和低压绕组的电压波形。

根据实测电压波形判断绕组的相位关系，确保符合设计要求。

3.接线组别试验
接线组别试验是为了确认变压器的绕组的接线正确，以保证在实际运用中变压器能按要求正常工作。

试验方法：根据变压器设计图纸和说明书，将各个绕组按设计要求接线。

然后进行电阻测量和绝缘电阻测量等试验，检查各个绕组之间的连线是否正确，绝缘是否良好。

在进行以上试验时需要注意以下几点：
1.试验前需要检查试验设备和仪器的正常运行状态，确保试验结果的准确性。

2.试验时要做好安全措施，防止触电和其他事故。

3.在变比试验过程中，需要检查变压器的额定电压和额定电流是否符合要求，确保试验的安全进行。

4.试验结束后，需要对试验结果进行分析和记录，并及时处理试验中发现的问题。

总之，变压器的变比、极性及接线组别试验是对变压器进行全面检验和性能验证的重要环节。

只有通过这些试验，才能确保变压器的工作性能符合设计要求，确保变压器的安全可靠运行。

变压器的并列运行分析摘要：分析两台变压器并列运行时必具备的条件及不具备条件的后果。

关键词：变压器并列运行分析引言在发电厂和变电所中，变压器是重要电气设备，为了提高供电的可靠性和灵活性，减少能量损耗，保证经济运行，通常将二台或数台变压器一次侧以及二次侧同极性的端子之间通过同一母线分别互相连接的方式来运行。

其意义是：当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不间断供电，提高供电的可靠性。

又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。

但是，变压器并列运行应同时满足下列条件：①变压器变比相同（允许有±0.5%的差值）；②变压器的短路电压相等（允许有±10%的差值）；③变压器的接线组别相同。

除满足以上三个条件外，对于并列运行变压器容量比一般不超过3：1.2、变压器并列运行条件分析（下面结合某一变电站进行分析）2.1某一变电站两台变压器技术参数及电气主接线：变压器的技术数据变压器分接开关各档位对应表2.2不满足变压器并列运行条件分析2.2.1变压比不同时的变压器并列运行分析当并列运行变压器的接线组别相同、短路电压相等，而变比不等时，那么并列运行变压器的二次电压不等。

当两台变压器空载时，二次回路就会有电压差，因此而产生环流Ic.变比相差越大，产生环流也越大，影响变压器容量的合理利用，所以并列变压器变比相差必须限制在0.5%之内。

式中：ZdL1、ZdL2分别为两台变压器的短路阻抗；Ue1、Ue2分别为两台变压器的二次额定电压；若两台变压器中第二台的容量大，即Ie2>Ie1式中UdL1、UdL2分别为两台变压器的短路电压以上述变电站为例：设1#主变档位为I档，2#主变档位为I档：由于S1=S2=6300KVA则因此上述变电所两台主变变比不等时，产生环流以上计算可知，上述两台变压器变比不等相差2.5%时，产生环流可达额定电流的17.8%.由于环流在变压器空载时便存在，它占据了变压器的容量，增大了变压器损耗，不能使所并列运行的变压器都带上额定负荷，结果使变压器的总容量不能充分利用。

变压器变比、极性及联结组别
变压器在出厂试验时，检查变压器变比、极性、联结组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。

对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。

变压器的联结组别是变压器的一次和二次电压（或电流）的相位差，它按照一、二次绕组的绕向，首尾端标号，连接的方式而已，并以时钟型式排列为0~11共12个组别。

通常采用直流发测量变压器的联结组别，主要是核对铭牌所标示的联结组别与实测结果是否相符，，以便在两台变压器并列运行时符合并列运行的条件。

变压器联结组别必须相同是变压器并列运行的重要条件之一。

若参加并列运行的变压器联结组别不一致，将出现不能允许的环流；同时由于运行。

继电保护接线也必须知晓变压器的联结组别；联结组别是变压器的重要特性指标。

因此，
在出厂、交接和绕组大修后都应测量绕组的联结组别。

变压器交接试验的内容1）测量绕组连同套管的直流电阻2）检查所有分接头的变压比3）检查变压器的三项接线组别和单项变压器引出线的极性4）测量绕组连同套管的绝缘电阻、吸收或极化指数5）测量绕组连同套管的介质损耗正切值tgδ6）测量绕组连同套管的直流泄漏电流7）绕组连同套管的交流耐压试验8）绕组连同套管的局部放电试验9）测量与铁心绝缘的各紧固件及铁心接地线引出套管对外壳的绝缘电阻10）非纯瓷套管的试验11）绝缘油试验12）有载调压切换装置的检查和试验13）额定电压下的冲击合闸试验14）检查相位15）测量噪声交流电动机的试验调整项目内容1）测量绕组的绝缘电阻和吸收比2）测量绕组的直流电阻3）定子绕组的直流耐压试验和泄漏电流测量4）定子绕组的耐压试验5）绕线式电动机转子绕组的交流耐压试验6）同步电动机转子绕组的交流耐压试验7）测量可变电阻器、启动电阻器、灭磁电阻器的绝缘电阻8）测量可变电阻器、起动电阻器、灭磁电阻器的直流电阻9）测量电动机轴承的绝缘电阻10）检查定子绕组极性及其连接的正确性11）电动机空载转动检查和空载电流测量电压1000V以下、容量100KW以下、可按1、7、10、11条执行电力电容器的试验项目1）测量绝缘电阻、2）测量耦合电容器、断路器电容器的介质损耗角正切值及电容值3）耦合电容器的局部放电4）并联电容器交流耐压试验5）冲击合闸试验试验标准：1）测量耦合电容器、断路器电容器的绝缘电阻应在二级间进行，并联电容器应在电极对外壳之间进行，并采用1000V兆欧表测量小套管对地绝缘电阻。
