TX2S 是一顆专为遥控玩具车设计专用发射和接收的大规模集成电路，它采用先进的CMOS 工艺制造。
8PIN 封装技术，降低对封装的需求。
TX2S 内部设计A/D 转换单元，在3个输入脚中保留6个功能键（即前进、后退、左转、右转、加速及附加键）。
⏹ 主要特点：
工作电压范围（V CC ⏹ TX2S ：2.0V < VCC < 6.0 =1.5~5.0V ）
低静态功耗
TX2S 有自动关机功能
外围组件少
标准8PIN 封装，节省体积及成本
⏹ 管脚排列图
TX2S-DIP8/SOP8
OSC FB LR TF
PC VCC Dout
GND
⏹ 内部框图
LR FB TF
OSC
PC
Dout
⏹ 极限参数
⏹ 电气参数（除非特殊说明，Tamb=25℃，VDD=4.0V,Fosc=128KHZ ）
⏹ 管脚描述
⏹ 功能描述
1. 编码方法
串行码格式一帧为 n+4 个脉冲
起始码+功能码
起始码4个 W2
功能码 n 个W 1 其中 W2 为500HZ 频宽比为3/4 W 1 为1KHZ
频宽比为1/2
2. 编码规则
a) 位格式
n X W18mSEC 8mSEC
T
4 W2
b) 数据格式
第一個字
第二個字
第三個字
12345678TX2S 任一功能鍵TX2S 的SO 編碼輸出
RX2S 功能輸出
編碼結束
功能码由n个W1脉冲组成n的不同数值分别表示不同的功能详述如下
⏹建议应用电路
●TX2S
E1A ntenna。

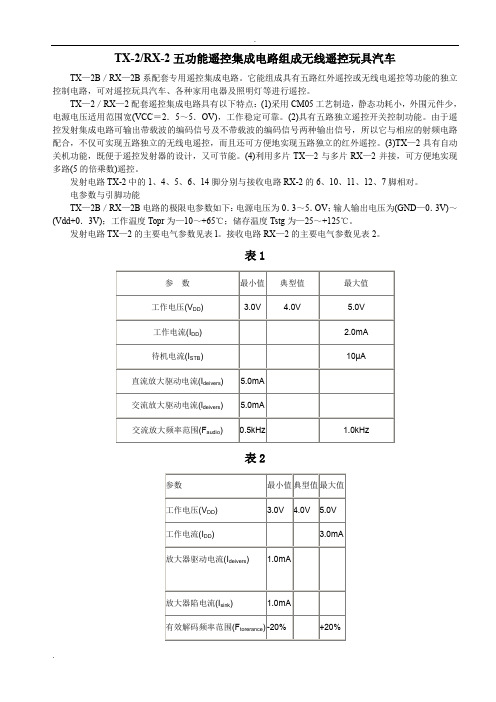

TX-2/RX-2五功能遥控集成电路组成无线遥控玩具汽车TX—2B／RX—2B系配套专用遥控集成电路。
它能组成具有五路红外遥控或无线电遥控等功能的独立控制电路，可对遥控玩具汽车、各种家用电器及照明灯等进行遥控。
TX—2／RX—2配套遥控集成电路具有以下特点：(1)采用CM05工艺制造，静态功耗小，外围元件少，电源电压适用范围宽(VCC＝2．5～5．OV)，工作稳定可靠。
(2)具有五路独立遥控开关控制功能。
由于遥控发射集成电路可输出带载波的编码信号及不带载波的编码信号两种输出信号，所以它与相应的射频电路配合，不仅可实现五路独立的无线电遥控，而且还可方便地实现五路独立的红外遥控。
(3)TX—2具有自动关机功能，既便于遥控发射器的设计，又可节能。
(4)利用多片TX—2与多片RX—2并接，可方便地实现多路(5的倍乘数)遥控。
发射电路TX-2中的1、4、5、6、14脚分别与接收电路RX-2的6、10、11、12、7脚相对。
电参数与引脚功能TX—2B／RX—2B电路的极限电参数如下：电源电压为0．3～5．OV；输人输出电压为(GND—0．3V)～(Vdd+0．3V)；工作温度Topr为—10～+65℃；储存温度Tstg为—25～+125℃。
发射电路TX—2的主要电气参数见表l。
接收电路RX—2的主要电气参数见表2。
表1表2TX—2为遥控发射电路，它采用14脚双列直插式塑封装，其引脚排列如图l所示，引脚功能见表3。
图2是其内部功能方框图。
图3是TX—2的典型应用电路。
分别触控独立发射控制端至地，即可发射五种不同的编码信号，其中⑦脚输出的为带载波的编码信号，适合作红外遥控输出。
⑧脚输出的为不带载波的编码信号，适合作无线遥控的调制信号输出。
⑧脚直接与BX—2配合，可组成相应的编、解码电路。
改变、脚外接的Rosc阻值，可改变载波频率及编码脉冲波形输出。
Rosc的选值范围为100～500kΩ。
⑩脚为发射状态指示端，可通过外接发光二极管LED来指示发射状态。
概述General DescriptionTX2/RX2C 是一对用于遥控玩具汽车的大型CMOS 电路，它具有五种控制功能：即控制玩具汽车向前向后左转右转和加速功能。
TX2有自动关机功能，当输入的端口为低电位时，TX2的SO 及SC 端口将会传送相关数据码，并利用射频电路（RF ）或红外线电路（IR ）将数据码传送到RX2C 并控制RX2C 的相关输出。
RX2C 内置2极放大器，透过简单的外围原理即可实现小信号放大的功能；将放大后的信号接入SI 端口便可控制RX2C 。
RX2C 内置升压电路，其输入电压可在0.8-3.3V 之间。
升压电路在1.0V 以上就稳定升压值3.6V 。
特性Features●TX22.0-4.5V 的宽工作电压5通道遥控控制：前进、后退、左转、右转及加速2种信号输出模式：射频信号及红外线信号 ⏹ 射频标准震荡频率：116KHZ ～140KHZ ⏹ 红外线标准频率：◆ 192KHz （载波为57KHZ ） ◆ 128KHz （载波为38KHZ ）自动关机、内置震荡器低静态功耗14脚直插及贴片封装●RX2C宽工作电压：正常模式：1.8V ～ 5.0V 升压模式：1.0V ～ 3.3V5通道输出：前进、后退、左转、右转及加速MOD 端口控制减速功能内置高效升压电路、2极放大器、震荡器16脚直插及贴片封装⏹ 管脚图Pin AssignmentGE-TX2-DIP14/SOP14 GE-RX2C-DIP16/SOP16NC GND LEFT NC OSCI OCSO PC VDD SOGND OSCO RIGHTT LX⏹电器极限Absolute Maximum RatingsDC Supply Voltage.............................................. -0.3V to 6.0VInput / Output Voltage........................................ GND -0.2V to VDD + 0.2VStorage Temperature......................................... -25℃ to 125℃Operating temperature............................. -10℃ to 60℃Comments*Never allow a stress to exceed the values listed und er "Absolute Maximum Ratings", otherwise the d evice would suffer from a permanent damage. Nor is a stress at the listed value be allowed to persist over a period, since an extend ed exposure to the absolute maximum rating condition may also affect the reliability of the d evice, if not causing a damage thereof.⏹电器特性Electronic CharacteristicsTX2RX2C方块图Block Diagram管脚定义说明Pin Description脚位坐标图Pad LocationsTX2RX2CChip size=0.85X0.85mm 2The IC substrate must be connected to VDDChip size=1.2X0.9mm 2The IC substrate must be connected to VDD输入/输出对照表Output TablesNOTE: L=低电平, ●=高电平,○=84Hz, 2/3(66.7%) DUTY Pulse @F OSC=128KHZ应用电路Application Diagram发射射频电路GE-TX2RF Circuit接收射频电路(无升压)GE-RX2C RF Circuit(Without DC-DC)接收射频电路(有升压) GE-RX2C RF Circuit(With DC-DC)红外线发射/接收电路 IR Circuitiode 1NOTE :1. MOD=1 (Mod Pin opens)2. No using DC-DC converter because of higher supply voltage.3. Two grad e shift gears are realized电压对频率变化Variation Of VDD & F OSC规格书版本纪录。
五功能遥控玩具车接收器RX2C 与TX2B 配对使用，是专为遥控玩具车设计的专用接收集成电路，。
RX2C 采用CMOS 工艺制造，具有五个遥控功能的控制键，便于控制玩具车的运动；RX2C 具有内置DC-DC 升压，可延长电池使用寿命。
特 点● 工作电压范围：VCC=1.8~5.0V （不使用DC-DC ），VCC=1.2~5.0V （使用DC-DC ） ● 低待机功耗● 实现五种遥控功能：前进、后退、左转、右转和加速 ● 可选择不同的输出格式 ● 内设仅需外接一个电阻的振荡器● 内建DC-DC ，可以在低电源电压下安全工作，具有可选性。
● 使用DC-DC 时，选用外围元件少，启动电压1.2V ，维持电压1.0V ，输出3.0V ● 与RX2B 兼容 ● 采用DIP16封装管脚排列图VI1VO1VI2VO2SI LXRIGHT LEFT OSCI GND OSCO MODBACKWARD FORWARD TURBO VDD内部框图BACKWARD VO2VI2VI1VO1SI OSCO OSCI GNDVDD RIGHTLEFT TURBO FORWARDMOD LX功能描述注：1、MOD=1时，输出格式与RX2B 相同，输出高电平2、MOD=0时，*指输出格式改变为50Hz、占空比50%的脉冲，其余输出高电平测试电路图典型射频应用图应用图1（MOD 悬空，因供电电压较高，故不使用内置DC-DC ，通过对电机供电电压的控制实现前进的二级变速）应用图2（因供电电压较低，故使用内置DC-DC ，MOD 接地，实现前进的二级变速）R14690天线R101K 后退。
玩具车遥控电路 TX2 RX22011-10-19 13:26TX2/RX2组成的无线遥控玩具车电路图本款遥控车采用台湾瑞昱公司生产的专用于遥控车模的ＣＭＯＳ大规模集成电路TX-2/RX-2。
该集成电路具有５种控制功能，即前进、后退加速、左转和右转等。
由于采用了编码发射及解码接收电路，所以具有较高的抗干扰性能。
图１为遥控电路，当某控制脚接地后，此脚所对应的功能选通，并由锁存电路锁存，锁存信号控制编码电路进行编码，产生对应控制功能的编码信号。
由Ｑ２及ＸＴ等产生的载波信号受到从{8}脚输出的编码信号的调制后，再经Ｑ１放大发射。
{7}脚为带载波编码信号输出端，{8}脚为不带载波编码信号的输出端。
ＴＸ－２中的Ｒ７为振荡电阻，ＬＥＤ为电源兼发射指示灯。
图２为接收机电路，在发射端发出的高频信号经接收天线接收，Ｑ１、Ｌ２、Ｃ２、Ｃ３等构成的超再生接收电路，Ｌ２、Ｃ２为并联谐振回路，其作用是选频，Ｃ３为超再生正反馈电容，调整Ｌ２可改变接收频率。
Ｒ１、Ｒ２、Ｃ５决定超再生的熄灭电压。
接收信号经Ｒ４、Ｃ７送入译码电路ＲＸ－２的{14}脚进行放大，放大后的信号由{1}脚输出经Ｒ８送入译码信号输出端{3}脚进行译码。
当译码电路将收到的信号译码后，若是前进信号，则{11}脚输出高电平，Ｑ１１导通→Ｑ１２、Ｑ１３分别导通，＋４。
５Ｖ等经Ｑ１２→ＭＡ→ＭＢ→Ｑ１３→地，电机正转，车子前进，其他功能依此类推，不再赘述。
Ｒ９为振荡电阻。
ＲＸ－２中的{6}、{7}、{10}、{11}、{12}脚分别为右转、左转、后退、前进、加速等功能的输出端。
Ｒ２０、Ｄ１、Ｃ１、Ｃ１４组成简单的稳压电路，为ＲＸ－２提供稳定的工作电压，Ｄ２为隔离二极管。
为使该车更加美观逼真，如图２中所示。
用两只小灯泡，两只ＬＥＤ按图安装，小灯泡作遥控车的前大灯使用，ＬＥＤ为倒车灯。
当车子前进时，大灯亮，ＬＥＤ反偏不亮；倒车时在前大灯亮着的同时，ＬＥＤ为正偏也亮起来作倒车灯使用。

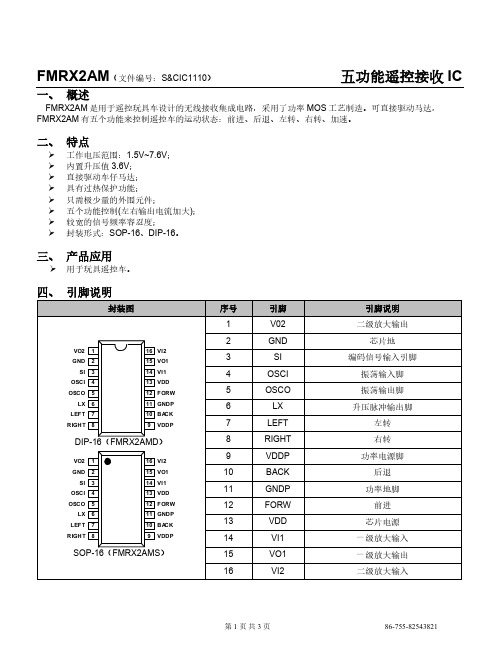

概述FMRX2BMS是为遥控汽车等玩具设计的专用单芯片解决方案，该芯片将传统方案的RX2接收解码芯片以及马达驱动芯片整合为单一芯片。
芯片内部集成两路H 桥驱动电路，可同时驱动转向电机以及前进后退电机。
单通道工作时，左转/右转通道用于驱动转向电机，最大持续输出电流达到1.5A，最大峰值输出电流达到2A。
前进/后退通道用于驱动前进后退电机，最大持续输出电流达到1.65A，最大峰值输出电流达到2.5A；双通道同时工作时，左转/右转通道持续输出0.8A的情况下，前进/后退通道能持续输出1.4A。
该芯片具备较宽的工作电压范围（VCC端供电从2V到7.5V），可覆盖2节干电池至5节干电池的应用。
该专用芯片内置过热保护电路。
驱动电路的负载电流远大于电路的最大持续电流时，受封装散热能力限制，封装内部芯片的结温将会迅速升高，一旦超过设定值，内部电路将立即关断输出功率管，切断负载电流，避免温度持续升高造成塑料封装冒烟、起火等安全隐患。
内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对电路进行控制。
特性低静态工作电流；集成的H桥驱动电路；高度集成方案，集成RX2芯片和两个马达驱动芯片；内置2.6V稳压LDO电路；低导通内阻的功率MOSFET管；内置带迟滞效应的过热保护电路(TSD)；封装形式：SOP-16典型应用2-5节AA/AAA干电池供电的玩具马达驱动；2-5节镍-氢/镍-镉充电电池供电的玩具马达驱动；1-2节锂电池供电的马达驱动引脚示意图及说明功能框图工作原理FMRX2BMS接收由TX2编码的高频调制信号经外围线路解码的串行码信号，由内部电路进行解码，产生一系列控制信号来控制前进、后退、左转、右转功能。
串行码是由结束码和功能码组成，一组为n+4个脉冲，即结束码为4个W2脉冲，功能码为n个W1脉冲。
其中W2为500Hz，频宽比为3/4，W1为1KHz，频宽比为1/2。
n不同数值分别表示不同的功能。
绝对最大额定值(TA=25℃)注：(1)1通道代表FORWARD和BACKWARD通道，2通道代表RIGHT和LEFT通道。
rx-2、tx-2资料
玩具遥控芯片TX-2/RX-2编码解码芯片。
TX-2/RX-2是一对采用CMOS工艺制造的遥控专用集成电路.它具有功耗低,电源电压适用范围宽,工作稳定可靠,外围元件少等特点.TX-2是编码发射电路,RX-2是与TX-2配套使用的译码接收电路.
图3-3 图3-4
TX-2/RX-2 的典型的应用电路如：图3-5/图3-6
图3-5
图3-6
发射模块：
在不带电线的情况下也能有5-6m的距离，安装上电线发射距离达100m左右。
天线设计采用鞭型天线。
接受模块：
采用自带天线的接受模块，一般为印刷天线，这样可以减少电路的体积，同时减轻天线的调试工作。
