八年级物理光学作图(折射)

初中物理专题────光学作图在初中物理中光学作图涉及到四种类型：1、有关光沿直线传播的概念和应用2、光的反射定律和平面镜成像规律的作图及应用3、光的折射定律及透镜的作图和应用4、凸透镜成像规律及其应用［知识点分析］一、光的反射光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。

二、光的折射光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。

光的折射定律的内容、作图、应用及其与光的反射定律的异同。

（1）相同点①折射光线和反射光线都位于入射光线和法线决定的平面内。

②折射光线和反射光线均分居法线的两侧。

③当入射角变化时，折射角和反射角都随之变化。

④在折射和反射现象中，光路都是可逆的。

（2）不同点①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。

②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。

三、透镜透镜的分类：凸透镜、凹透镜。

凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。

凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。

凸透镜成像规律：规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用：投影仪、幻灯机、电影放映机。

八年级光学作图方法总结一、光的反射1、光的反射图例：2、作反射光路图方法示范3、画入射光线方法同画反射光线4、画平面镜如下左图给出入射光线与反射光线画平面镜方法一方法二方法一量角器作图法：先量出入射光线与反射光线夹角a，再用量角器找到角a/2 处，并画出角平分线（即法线）再过入射点作法线的垂线即为平面镜。

方法二尺规作图法：先在入射光线上任取一点，并量出此点到入射点距离为L，之后在反射光线上量取一点到入射点距离也为L，用虚线连接这两点，再作这条虚线的中垂线即为法线，最后过入射点作法线的垂线得平面镜二、光的折射1、折射光路图例2、画折射光线作图方法图示如下3、水面折射光路图注意：1、入射光线、反射光线和折射光线同时靠近或远离法线。

2、入射角、反射角和折射角同增同减。

光源 S 分别连接两个入射点标好箭头如右图所示。

3、平面镜成像找点光源 如下左图所示点光源S 发出的一束光经过镜面反射后经过B 点，请标出 S 点画出完整光路图S三、平面镜成像有关作图 1、平面镜成虚像原理光路图，S，S，方法讲解：先连接BS ，注意镜面下的连线部分画虚线镜面上连线部分画实线。

再过S ，作垂直于镜面的虚线，找到 S ，关2、如下左图所示， 一点光源 S 发出的两道光束镜平面镜反射后 于镜面对称的 S 点，即为光源。

最后将光源S 与入射点连接，经过 A 、 B 两点求点光源 S 的位置并画出入射光线标处入射箭头，如图所示。

四、凸透镜成像规律S注意：物与像同方向移动 （如右图所 示物向凸透镜靠近时，像远离凸透 镜。

）S，作图方法：先反向延长反射光线交于S，再过 S，作垂直于镜面的虚线，找到S，关于镜面对称的 S 点，即为光源。

最后将--。

八上物理期末专题训练光学作图6种常考题型常考题型一：光直线传播作图在图中，请画出小明同学透过学校围墙的小洞观看到校园内的范围（围墙及小洞如图所示）。

【解答】由眼睛和小洞的上边缘可以确定观察范围的最上面的边缘；由眼睛和小洞的下边缘可以确定观察范围的最下面的边缘，两者之间即为眼睛所能看到的范围，如右图所示。

常考题型二：光反射现象作图如图所示，S为平面镜MN前的一个发光点，A为平面镜前某一点。

请在图中画出由S发出经平面镜反射后过A点的光线，并完成光路图。

【解答】作出发光点S关于平面镜的对称点，即为像点S′，连接S′A点交平面镜于点O，沿OA画出反射光线，连接SO画出入射光线，如右图所示。

常考题型三：平面镜成像现象作图根据平面镜成像特点画出图中物体AB在镜中的像AʹBʹ。

【解答】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像，如右图所示：常考题型四：光折射现象作图如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。

【解答】先过折射点O垂直水面作出法线，根据反射角等于入射角，在法线右侧的空气中画出入射光线，方向指向入射点，然后再根据折射角小于入射角在水中画出折射光线，如右图所示：常考题型五：透镜光路图作图如图所示，根据一束与主光轴平行的光线经凹透镜折射后的光线，找出凹透镜的焦点F的位置（O为光心）。

【解答】作一条与入射光线平行且通过光心的直线，根据凹透镜的特点，这条直线即为主光轴；作折射光线的反向延长线，那么该延长线与主光轴的交点即为凹透镜焦点F，如右图所示：常考题型六：眼睛和眼镜视物作图请在图中画出两束平行的入射光线经过近视眼晶状体折射后对应的光线。

【解答】晶状体相当于是一凸透镜；远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成的，这是近视眼；平行于主光轴的入射光线经凸透镜折射后通过焦点，如右图所示。

人教版八年级上册物理重点专题——光学作图方 法 点 拨光学作图的注意事项：(1)要借助直尺、圆规、量角器等工具作图． (2)实际光线、实像画实线；虚像、法线、实际光线的反向延长线、辅助线(如物到平面镜的距离)要画虚线．(3)光线要带箭头,光线与光线之间要连接好,不要断开．(4)作光的反射或折射光路图时，应先在入射点作出法线，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线．(5)当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大． (6)在成像的作图题中，物和像要标上箭头和字母． 一、光的反射1．画出图中入射光线AO 的反射光线并标出反射角的大小．2．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你通过作图标出平面镜的位置，并标出反射角的度数．二、平面镜成像3．如图所示，A 、B 是镜前一点光源S 发出的光线经平面镜M 反射后的两条反射光线，请在图中标出点光源S 和像点S'的位置，并完成光路图(保留作图痕迹)．4．作出图中物体AB在平面镜MN中所成的像A'B'(保留作图痕迹)．5．如图所示，A'B'是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．6．竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图．三、光的折射7．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，请在图中作出反射光线和折射光线．8．如图所示，OB为一束光线在水面的反射光线，O为入射点．请画出入射光线和其进入水中的折射光线．9．如图所示，请在图中画出两条入射光线通过凸透镜后的折射光线．10．如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．11．请在图方框中画出合适的透镜．12．根据入射光线和折射光线，在如图的虚线框内画出适当的透镜．13．根据近视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．14．根据远视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．2．在如图中作出日光灯能照亮的范围及灯光强弱不同的范围．二、光的反射3．如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数．4．如图所示，AB是由点光源S发出的一条入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S的位置．6．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分，请在图中画出AB通过水面反射所成的像．7．牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示．图乙为该过程的简化图，请在图乙中画出A点人眼通过平面镜看到病人口腔B点的光路图．四、光的折射9．一束光垂直于玻璃三棱镜的一个面射入，如图所示，请在图中完成这束入射光的光路图．10．如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心O处，请你大致画出由空气进入玻璃砖时发生折射现象的光路图(作图时需标出法线)．五、透镜11．请完成光路图．12．如图所示，请画出这束光线经过凹透镜后的折射光线．13．如图所示，F为凹透镜的焦点，OO'为凹透镜的主光轴，AB为经凹透镜折射后的一条平行于主光轴的光线，在凹透镜的右侧有一平面镜NM，它与主光轴OO'成60°角，请画出这条折射光线对应的入射光线和经平面镜反射后的反射光线．15．如图所示，补全入射光线，找出A'的物点A．16．如图所示，S为蜡烛，S'为蜡烛通过凸透镜所成的像，请通过作光路图的方法在图中标出凸透镜(用凸透镜符号表示)和其左焦点F的位置．17．如图所示，是远视眼的矫正原理图，请你在方框内填入合适的光学元件并完成矫正后的光路．18．如所示，是近视眼的矫正原理图，在图中的方框内画出适当的透镜，使像成在视网膜上．参考答案专题突破1．2．3．4．5．6．7．8．9．10．11．12．13．14．过关检测1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。

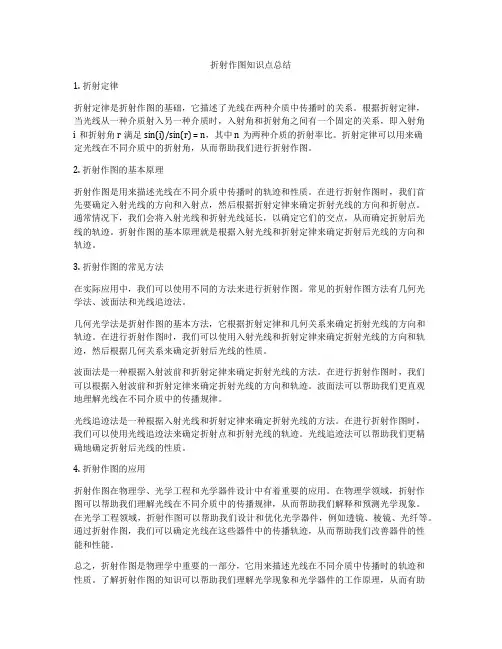

折射作图知识点总结1. 折射定律折射定律是折射作图的基础，它描述了光线在两种介质中传播时的关系。

根据折射定律，当光线从一种介质射入另一种介质时，入射角和折射角之间有一个固定的关系，即入射角i和折射角r满足sin(i)/sin(r) = n，其中n为两种介质的折射率比。

折射定律可以用来确定光线在不同介质中的折射角，从而帮助我们进行折射作图。

2. 折射作图的基本原理折射作图是用来描述光线在不同介质中传播时的轨迹和性质。

在进行折射作图时，我们首先要确定入射光线的方向和入射点，然后根据折射定律来确定折射光线的方向和折射点。

通常情况下，我们会将入射光线和折射光线延长，以确定它们的交点，从而确定折射后光线的轨迹。

折射作图的基本原理就是根据入射光线和折射定律来确定折射后光线的方向和轨迹。

3. 折射作图的常见方法在实际应用中，我们可以使用不同的方法来进行折射作图。

常见的折射作图方法有几何光学法、波面法和光线追迹法。

几何光学法是折射作图的基本方法，它根据折射定律和几何关系来确定折射光线的方向和轨迹。

在进行折射作图时，我们可以使用入射光线和折射定律来确定折射光线的方向和轨迹，然后根据几何关系来确定折射后光线的性质。

波面法是一种根据入射波前和折射定律来确定折射光线的方法。

在进行折射作图时，我们可以根据入射波前和折射定律来确定折射光线的方向和轨迹。

波面法可以帮助我们更直观地理解光线在不同介质中的传播规律。

光线追迹法是一种根据入射光线和折射定律来确定折射光线的方法。

在进行折射作图时，我们可以使用光线追迹法来确定折射点和折射光线的轨迹。

光线追迹法可以帮助我们更精确地确定折射后光线的性质。

4. 折射作图的应用折射作图在物理学、光学工程和光学器件设计中有着重要的应用。

在物理学领域，折射作图可以帮助我们理解光线在不同介质中的传播规律，从而帮助我们解释和预测光学现象。

在光学工程领域，折射作图可以帮助我们设计和优化光学器件，例如透镜、棱镜、光纤等。

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。

是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

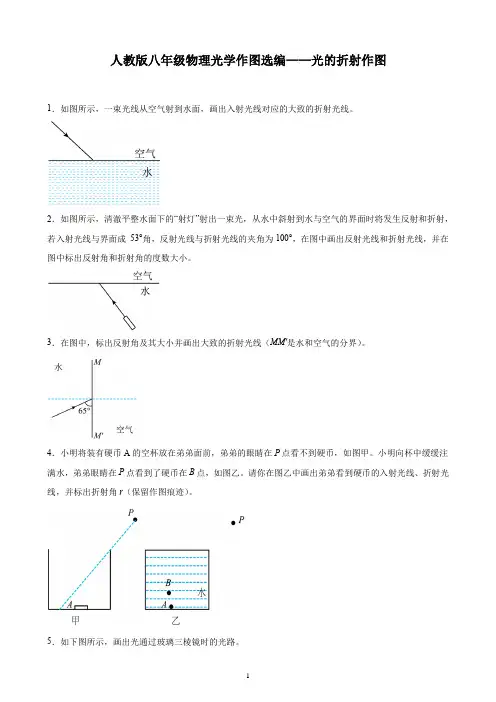

人教版八年级物理光学作图选编——光的折射作图1．如图所示，一束光线从空气射到水面，画出入射光线对应的大致的折射光线。

2．如图所示，清澈平整水面下的“射灯”射出一束光，从水中斜射到水与空气的界面时将发生反射和折射，若入射光线与界面成53°角，反射光线与折射光线的夹角为100°，在图中画出反射光线和折射光线，并在图中标出反射角和折射角的度数大小。

3．在图中，标出反射角及其大小并画出大致的折射光线（MM'是水和空气的分界）。

4．小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲。

小明向杯中缓缓注满水，弟弟眼睛在P点看到了硬币在B点，如图乙。

请你在图乙中画出弟弟看到硬币的入射光线、折射光线，并标出折射角r（保留作图痕迹）。

5．如下图所示，画出光通过玻璃三棱镜时的光路。

6．如图所示，一束光从空气垂直射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。

7．潜水员从水中看到岸上A处的发光体。

请在图中作出从A发出的光射到潜水员眼睛里的光路。

8．在一个深坑正中央P点有一只青蛙，其视野范围如图（a）所示，当坑中灌满雨水后，青蛙仍在P点，如图（b）所示，但其视野发生了变化。

请按照如图（a）中表示青蛙视野范围的方法，在图（b）中画出青蛙的视野大致范围。

9．如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离。

一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，请画出它的光路图。

10．如图所示，一块较厚的玻璃砖，现有一束激光斜射至玻璃砖表面，请画出光进入玻璃砖和射出玻璃砖的大致折射光线。

11．如图，上、下是两个相同的玻璃三棱镜，中间是一块玻璃砖，请大致画出三条光线的折射光线。

12．美丽的彩虹是光透过近似球形的小水珠形成的，在图中画出反射光线CD射出水珠的大致折射光线，其中法线已经给出。

（O点为球形水珠球心）13．如图所示，一束光在液面MN发生折射，在杯底形成光斑A。
