气体继电器是油浸式变压器上的重要安全保护装置，它安装在变压器箱盖与储油柜的联管上，在变压器内部故障产生的气体或油流作用下接通信号或跳闸回路，使有关装置发出警报信号或使变压器从电网中切除，达到保护变压器的作用。
如果不能正确使用或使用不当，则可能造成变压器损坏。
在电力工业中，油浸式电力变压器应用非常广泛，在油浸式电力变压器的内部故障保护中，气体继电器保护是一种最基本的保护措施。
气体继电器简介气体继电器气体继电器又称瓦斯继电器，是利用变压器内故障时产生的热油流和热气流推动继电器动作的元件，是变压器的保护元件；瓦斯继电器装在变压器的油枕和油箱之间的管道内；如果充油的变压器内部发生放电故障，放电电弧使变压器油发生分解，产生甲烷、乙炔、氢气、一氧化碳、二氧化碳、乙烯、乙烷等多种特征气体，故障越严重，气体的量越大，这些气体产生后从变压器内部上升到上部的油枕的过程中，流经瓦斯继电器；若气体量较少，则气体在瓦斯继电器内聚积，使浮子下降，使继电器的常开接点闭合，作用于轻瓦斯保护发出警告信号；若气体量很大，油气通过瓦斯继电器快速冲出，推动瓦斯继电器内挡扳动作，使另一组常开接点闭合，重瓦斯则直接启动继电保护跳闸，断开断路器，切除故障变压器。
当然，刚投入的变压器通电后，油受热使油中溶解的气体上升，及其他一些因发热产生的气体也可以使瓦斯继电器误动作。
气体继电器 - 技术参数远传式sf6气体密度继电器额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
释放电流是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
两种气体继电器的结构原理柴大为摘要：气体继电器（也称为瓦斯继电器）是保护油浸式变压器的一种装置，安装在变压器储油柜与本体之间的油管上，当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其产气速率与产气量与故障严重程度有关。
当变压器内部故障而使油分解产生气体或造成油流涌动时，气体继电器的相应接点动作，接通指定的二次回路，并及时发出信号告警（轻瓦斯）或启动主变各侧断路器跳闸（重瓦斯）。
本文中主要介绍了油浸式变压器常用的两种气体继电器，对不同气体继电器的结构原理及应用范围进行阐述。
关键词：气体继电器；结构；原理；应用范围1引言变压器发生内部故障时，由于故障电流和故障点处电弧的作用，使变压器内部绝缘油因受热而分解产生气体，气体将从变压器本体油箱内流向储油柜上部，故障严重时将迅速产生大量气体且绝缘油体积迅速膨胀，此时会有强烈的绝缘油流和气流迅速冲向储油柜上部，利用变压器本体内部故障时的这一特点构成的保护称之为瓦斯保护。
变压器瓦斯保护中最为重要的元件为变压器气体继电器，将气体继电器安装在变压器本体与储油柜之间的导油管上，以便监测变压器内部故障产生的气体及油流，从而迅速做出判断避免变压器发生进一步损坏。
目前，现场中常用的气体继电器有两种结构，一种为单浮球气体继电器，另一种为双浮球气体继电器。
2两种瓦斯继电器的结构原理2.1单浮球气体继电器结构如图1所示为一种常用的单浮球气体继电器内部结构，各部位结构说明如下：1-探针，2-放气阀，3-重锤，4-开口杯，5-永久磁铁，6-干簧触点（轻瓦斯），7-磁铁，8-挡板，9-接线端子，10-流速整定螺杆，11-干簧触点（重瓦斯），12-终止档，13-弹簧。
变压器本体内部发生轻微故障时，绝缘油受热分解出的气体沿本体与储油柜之间的导油管运动至气体继电器处，聚集在顶盖处形成一定的压力，逐渐将变压器油面高度压低，开口杯所受浮力减小，随油面的降低开始转动，使磁铁5与干簧触点6接触，从而吸引干簧触点接通，发出轻瓦斯信号。
气体继电器构造和工作原理气体继电器构造和工作原理一、概述气体继电器是一种电气设备，它利用气体的性质来控制电路的开关动作。
它通常由一个感应元件、一个控制元件和一个驱动元件组成。
气体继电器广泛应用于各个领域，如自动化控制系统、汽车行业和工业生产过程中。
本文将深入探讨气体继电器的构造和工作原理，以期帮助读者更好地理解其原理和应用。
二、气体继电器的构造1. 感应元件感应元件是气体继电器的核心部件，它能够感知到物理量的变化，并将其转化为电信号。
常见的感应元件包括气体传感器、温度传感器和压力传感器。
其中，气体传感器是最常见的感应元件之一，它通过感知气体浓度的变化来控制电路的开关动作。
2. 控制元件控制元件是气体继电器中起控制作用的部件，它根据感应元件的信号来控制电路的开关状态。
常见的控制元件有电磁铁和固态继电器。
电磁铁是一种将电能转化为机械能的装置，通过电流的流经来产生磁场，并控制开关的动作。
固态继电器则利用电子元件来实现电路的控制，它具有高稳定性和长寿命的特点。
3. 驱动元件驱动元件负责将控制元件的控制信号传递给电路的继电器部分，从而使其实现开关动作。
常见的驱动元件有电磁线圈和半导体驱动器。
电磁线圈是通过电流的流经来产生磁场，并实现开关的动作。
而半导体驱动器则通过电子元件来实现电路的控制，它具有高速、低功耗和小尺寸的特点。
三、气体继电器的工作原理1. 工作流程气体继电器的工作流程包括感应、控制和驱动三个阶段。
在感应阶段，感应元件感知到物理量的变化，并将其转化为相应的信号。
在控制阶段，控制元件根据感应元件的信号来控制电路的开关状态。
在驱动阶段，驱动元件将控制元件的控制信号传递给电路的继电器部分，从而实现开关的动作。
2. 工作原理气体继电器利用气体的性质来实现电路的开关动作。
在正常工作状态下，感应元件感知到的物理量处于预设范围内，控制元件保持电路的闭合状态。
当感应元件感知到的物理量超出预设范围时，控制元件会接收到相应的信号，从而使电路断开。
变压器气体继电器保护动作的原因与判断摘要:变压器是电力系统特别是变配电系统中十分重要，不可缺少的电器元件，它的安全运行和正常供电会对电网及用户起到重要的作用，基于这点，它必须配备安全可靠的保护装置。
气体继电器就是变压器内部故障的一种基本保护。
关键词:变压器；气体继电器；重瓦斯；轻瓦斯变压器是一种静止的电气设备，结构上比较可靠，发生故障的机会较少。
但是，它又是电力系统中使用普遍而又十分重要的电气元件，一旦发生故障就会给系统的正常供电和安全运行带来严重的影响。
大容量的电力变压器又是十分贵重的设备。
因此，必须根据变压器的容量及其重要程度，装设性能良好，动作可靠的保护装置。
特别是油箱内部故障，包括绕组的相间短路、单相匝间短路及接地短路等。
这些故障将产生电弧，烧坏绕组及铁芯、引起绝缘材料及变压器的强烈气话，甚至造成油箱的爆炸。
瓦斯保护它是油箱内部故障的主保护，能反应油面的降低，并可根据故障的严重程度，动作于信号或跳闸。
气体继电器保护是油浸式电力变压器内部故障的一种基本保护。
根据规定对于容量在800kVA以上的电力变压器均应装有气体继电器，它可以监视变压器内部所发生的大部分故障，帮助运行和检修，试验人员预测和分析事故。
当变压器油箱内部发生各种故障时，由于故障点局部的高温，将使变压器油分解而产生气体。
当故障比较严重时，在电弧的作用下，绝缘材料和变压器油分解所产生的气体大量增加。
反应故障时的气体而构成的保护，称瓦斯保护。
当变压器内部出现匝间短路，绝缘损坏等故障时，其内部都将产生大量的热能，使油分解出可燃性气体，向油枕方向流动。
当流速超过气体继电器的整定值时，气体继电器的挡板受到冲击，使断路器跳闸，从而避免事故扩大，此种情况称之为重瓦斯保护动作。
当气体沿油面上升，聚集在气体继电器内部超过30mL时，也可以使气体继电器的信号接点接通，发出警报，此种情况称之为轻瓦斯保护动作。
气体继电器动作的原因很多，诸如再给变压器加油，虑油时，或者冷却系统不严密，致使空气进入了变压器，当温度急剧下降或者漏油时，致使油面缓慢降低，变压器本身故障而产生故障少量气体；内部发生穿越性短路故障；保护装置二次回路发生故障等等。
瓦斯保护频繁动作的原因分析气体继电器保护（也称瓦斯保护）是油浸式电力变压器内部故障的一种基本保护。
近几年来，由于多种原因导致气体继电器频繁动作，引起运行、检修、试验人员广泛重视，共同关心气体继电器的动作原因、判断和处理方法，以避免误判断造成的设备损坏或人力、物力浪费。
一、动作原因（一）变压器内部故障当变压器内部出现匝间短路，绝缘损坏、接触不良、铁芯多点接地等故障时，都将产生大量的热能，使油分解出可燃性气体，向油枕（储油柜）方向流动。
当流速超过气体继电器的签定值时，气体继电器的档板受到冲击，使断路器跳闸，从而避免事故扩大，这种情况通常称之为重瓦斯保护动作。
当气体沿油面上升，聚集在气体继电器内超过30ml时，也可以使气体继电器的信号接点接通，发出警报，通常称之为轻瓦斯保护动作。
例如：（l）某台220kV、120MVA主变压器瓦斯保护动作，经试验和吊芯检查判断为35kV侧B相统组上部匝间绝缘损坏，形成层或匝间短路造成的。
（2）某台220kV、60MVA的主变压器轻、重瓦斯保护动作，经综合分析和放油检查确定为63kV侧B相套管均压球对升高座放电造成的，与推断吻合，避免了吊芯检查。
（3）某台35kV、4．2MVA的主变压器，轻瓦斯保护一天连续动作两次，色谱分析为裸金属过热，经测直流电阻力分接开关故障，吊芯检查发现分接开关的动静触点错位2／3，这是引起气体继电器动作的根本原因。
（二）附属设备异常1．呼吸系统不畅通变压器的呼吸系统包括气囊呼吸器，防爆筒呼吸器（有的产品两者合一）等。
分析表明，呼吸系统不畅或堵塞会造成轻、重瓦斯保护动作，并大多伴有喷油或跑油现象。
例如，某台110kV、63MVA主变压器，投运半年后，轻、重瓦斯保护动作，且压力阀喷油。
但色谱分析正常，经检查，轻、重瓦斯保护动作的原因为变压器气囊呼吸堵塞。
又如某台220kV、120MVA 主变压器，在气温为33～35℃下运行，上层油温为75～80℃。
主变轻瓦斯动作现象及处理方法一、主变轻瓦斯动作现象。
1.1 信号显示。
首先呢，咱们会看到监控系统或者是保护装置发出轻瓦斯动作的信号。
就像一个警报突然拉响了，告诉咱们主变可能有点小状况了。
这个信号就像是主变在轻声呼喊，说“我这儿有点不太对劲啦”。
1.2 气体继电器。
这时候去看气体继电器，会发现有气体聚集在里面。
这气体继电器就像是主变的一个小卫士，一旦察觉到有点风吹草动，就会有所反应。
它里面的气体就像是一个信号弹，提示咱们可能存在问题。
二、主变轻瓦斯动作处理方法。
2.1 检查气体性质。
咱们得先检查气体的性质。
这就好比医生看病先得搞清楚症状一样。
如果气体是无色、无味且不可燃的，那可能是主变在正常运行过程中产生的一些空气。
要是气体颜色发黄或者有臭味，还可燃，那可就像是发现了一颗小炸弹，可能是主变内部有故障了，像什么绝缘材料过热分解之类的，这时候可不能掉以轻心。
2.2 记录气量。
同时呢，要准确记录下气体的量。
这就像记账一样，每一笔都得清楚。
气量的多少也能给我们一些线索，多了少了都可能意味着不同的情况。
如果气量很少，也许只是正常的排气现象，但要是气量比较大，那肯定是有什么比较大的动静在主变内部发生了。
2.3 汇报与联系。
接下来，要赶紧向上级汇报这个情况，这叫“事出有因，及时通报”。
同时呢，联系检修人员。
就像遇到麻烦找专家来帮忙一样，检修人员就像是主变的救星，他们有专业的工具和知识，能准确判断主变到底出了什么问题。
在这个过程中，咱们可不能自己瞎捣鼓，得按照规定的流程来，不然就像是盲人摸象，越弄越乱。
三、后续操作。
3.1 加强监视。
在等待检修人员到来的过程中，咱们要加强对主变的监视。
这就好比守着一个生病的人，时刻关注他的状态。
要多看看油温、油位、负荷这些参数有没有什么异常变化。
要是发现有什么新的情况，那可得像热锅上的蚂蚁一样，迅速采取措施。
3.2 禁止强送。
还有一点很重要，在没有搞清楚轻瓦斯动作的原因之前，绝对禁止强送主变。

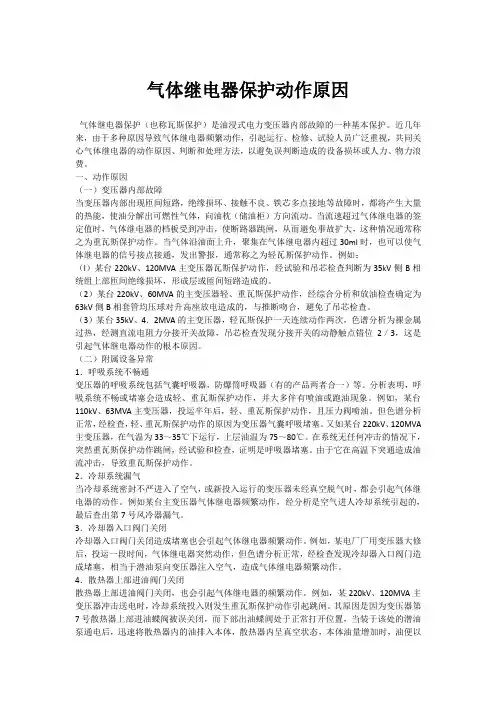

气体继电器保护动作原因气体继电器保护（也称瓦斯保护）是油浸式电力变压器内部故障的一种基本保护。
近几年来，由于多种原因导致气体继电器频繁动作，引起运行、检修、试验人员广泛重视，共同关心气体继电器的动作原因、判断和处理方法，以避免误判断造成的设备损坏或人力、物力浪费。
一、动作原因（一）变压器内部故障当变压器内部出现匝间短路，绝缘损坏、接触不良、铁芯多点接地等故障时，都将产生大量的热能，使油分解出可燃性气体，向油枕（储油柜）方向流动。
当流速超过气体继电器的签定值时，气体继电器的档板受到冲击，使断路器跳闸，从而避免事故扩大，这种情况通常称之为重瓦斯保护动作。
当气体沿油面上升，聚集在气体继电器内超过30ml时，也可以使气体继电器的信号接点接通，发出警报，通常称之为轻瓦斯保护动作。
例如：（l）某台220kV、120MVA主变压器瓦斯保护动作，经试验和吊芯检查判断为35kV侧B相统组上部匝间绝缘损坏，形成层或匝间短路造成的。
（2）某台220kV、60MVA的主变压器轻、重瓦斯保护动作，经综合分析和放油检查确定为63kV侧B相套管均压球对升高座放电造成的，与推断吻合，避免了吊芯检查。
（3）某台35kV、4．2MVA的主变压器，轻瓦斯保护一天连续动作两次，色谱分析为裸金属过热，经测直流电阻力分接开关故障，吊芯检查发现分接开关的动静触点错位2／3，这是引起气体继电器动作的根本原因。
（二）附属设备异常1．呼吸系统不畅通变压器的呼吸系统包括气囊呼吸器，防爆筒呼吸器（有的产品两者合一）等。
分析表明，呼吸系统不畅或堵塞会造成轻、重瓦斯保护动作，并大多伴有喷油或跑油现象。
例如，某台110kV、63MVA主变压器，投运半年后，轻、重瓦斯保护动作，且压力阀喷油。
但色谱分析正常，经检查，轻、重瓦斯保护动作的原因为变压器气囊呼吸堵塞。
又如某台220kV、120MVA 主变压器，在气温为33～35℃下运行，上层油温为75～80℃。
在系统无任何冲击的情况下，突然重瓦斯保护动作跳闸，经试验和检查，证明是呼吸器堵塞。

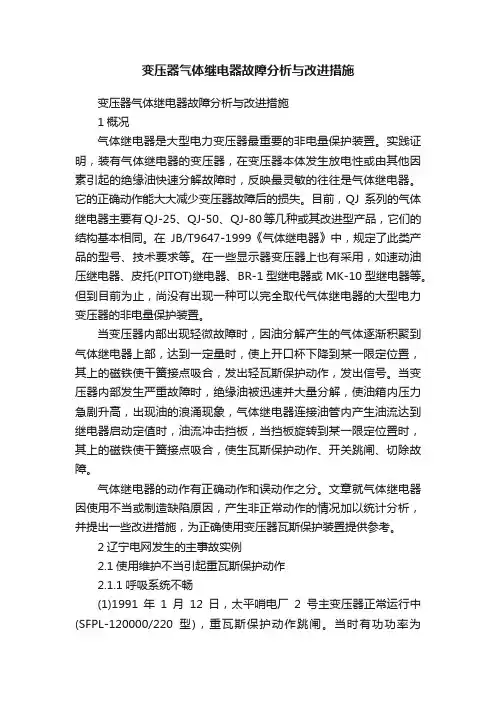

变压器气体继电器故障分析与改进措施变压器气体继电器故障分析与改进措施1概况气体继电器是大型电力变压器最重要的非电量保护装置。
实践证明，装有气体继电器的变压器，在变压器本体发生放电性或由其他因素引起的绝缘油快速分解故障时，反映最灵敏的往往是气体继电器。
它的正确动作能大大减少变压器故障后的损失。
目前，QJ系列的气体继电器主要有QJ-25、QJ-50、QJ-80等几种或其改进型产品，它们的结构基本相同。
在JB/T9647-1999《气体继电器》中，规定了此类产品的型号、技术要求等。
在一些显示器变压器上也有采用，如速动油压继电器、皮托(PITOT)继电器、BR-1型继电器或MK-10型继电器等。
但到目前为止，尚没有出现一种可以完全取代气体继电器的大型电力变压器的非电量保护装置。
当变压器内部出现轻微故障时，因油分解产生的气体逐渐积聚到气体继电器上部，达到一定量时，使上开口杯下降到某一限定位置，其上的磁铁使干簧接点吸合，发出轻瓦斯保护动作，发出信号。
当变压器内部发生严重故障时，绝缘油被迅速并大量分解，使油箱内压力急剧升高，出现油的浪涌现象，气体继电器连接油管内产生油流达到继电器启动定值时，油流冲击挡板，当挡板旋转到某一限定位置时，其上的磁铁使干簧接点吸合，使生瓦斯保护动作、开关跳闸、切除故障。
气体继电器的动作有正确动作和误动作之分。
文章就气体继电器因使用不当或制造缺陷原因，产生非正常动作的情况加以统计分析，并提出一些改进措施，为正确使用变压器瓦斯保护装置提供参考。
2辽宁电网发生的主事故实例2.1使用维护不当引起重瓦斯保护动作2.1.1呼吸系统不畅(1)1991年1月12日，太平哨电厂2号主变压器正常运行中(SFPL-120000/220型)，重瓦斯保护动作跳闸。
当时有功功率为80MW、无功功率为20MVAR，上层油温为66℃。
因环境温度低，已经吸潮的吸湿器硅胶结块，引起呼吸不畅，在机组负荷增加、油温升高时，造成呼吸器跑油，热油将硅胶结块融化，压力突然释放，造成重瓦斯保护动作跳闸。

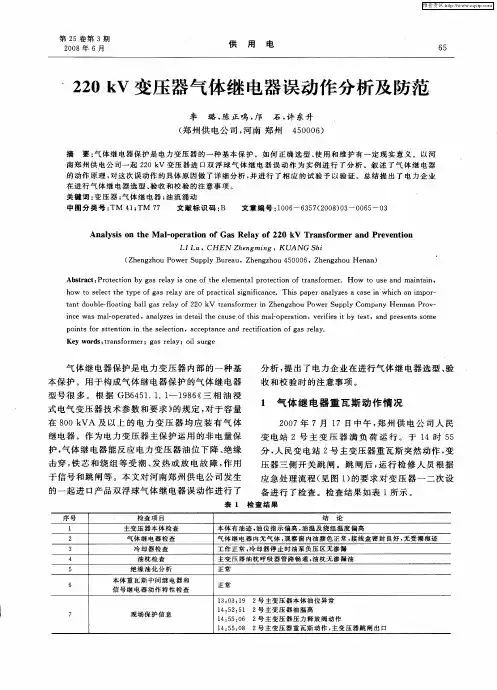

关于双浮球带挡板气体继电器误动问题总结 一、气体继电器结构图：下浮球动，挡板不动；挡板动，下浮球跟动二、相关问题调研经调研，气体继电器误动常见原因如下：(1)接线盒受潮（单独文档介绍）(2)油箱振动(3)励磁涌流、故障穿越电流引起油流涌动(4)浮球存在裂纹浸油(5)干簧管存在裂纹进油/簧片断裂导通/引线裸露吸附异物导通(6)呼吸器堵塞后突然导通导致油流扰动（胶囊、吸湿器）(7)油泵或其他部位密封不良进气(8)设计问题、安装工艺不良导致窝气(9)保护定值整定偏低(10)在线监测装置故障典型案例如下：1. 500kVXXX变2、3号主变跳闸、气体继电器误动故障穿越电流、油箱振动、油流涌动、浮球裂纹（1）缺陷描述2010年5月6日XXX变电站3号主变两套差动保护动作，55ms 后切除故障，2号主变C相重瓦斯保护动作。
2号主变在3号主变HGIS故障时，220kV侧电压幅值跌落约为正常值的50%，持续时间55ms，当3号主变切除后，220kV侧电压恢复正常。
结合短路电流的幅值与分布情况分析，故障点应位于3号主变高压侧C相套管CT与HGIS之间，属于差动保护区内的故障，两套差动保护均正确动作，55ms后切除故障。
2号主变C相重瓦斯保护于故障发生后约600ms后动作，跳开主变三侧。
现场检查3号主变C相重瓦斯继电器动作后处于动作保持状态，不能手动复归，2号主变C相高压侧在3号主变HGIS故障期间流过穿越性故障电流约为1.84倍额定电流，持续时间55ms，与3号主变基本相同。
判断重瓦斯继电器在3号主变HGIS故障期间，发生不正确动作行为。
（2）检测手段现场瓦斯继电器检查、瓦斯继电器实验室校验。
2010年5月7日将2号主变C相瓦斯继电器在XX省电力试验研究院实验室进行全面的检验。
该继电器为德国EMB公司产品，型号：BF 80/10/8 09-26.25.28.38.41.02 13图2 瓦斯继电器的制造厂和型号外观检查重瓦斯浮球渗油现象严重，动作后不返回，详见图3、4。
66电工电气 (2020 No.3)信息与交流气体继电器误动作的常见原因及预控措施李文志，朱娟(国网湖南省电力有限公司检修公司，湖南 长沙 410004)0 引言当变压器内部发生故障，使变压器油分解出特征气体或产生油流涌动时，气体继电器将会报警或跳闸信号，不仅保护了变压器，也防止了事故进一步扩大，确保了电力系统的安全稳定运行。
但在实际应用中，经常会发生因非变压器内部故障原因导致气体继电器误动作的事故发生，在处理过程中不仅浪费了大量资源，而且变压器突然退出运行，也会给整个电网系统的稳定运行造成很大影响。
因此，气体继电器正确、可靠的动作，对变压器甚至整个电网系统的安全运行都起到了至关重要的作用。
因此，对引起气体继电器误动作的常见原因进行总结及分析是十分有意义的。
1 气体继电器工作原理目前应用最广泛的气体继电器为QJ 系列，它主要是由开口杯、挡板、干簧触点、弹簧等元件组成。
气体继电器结构原理如图1所示。
正常运行时，气体继电器内部充满油，开口杯处于上浮位置，干簧触电断开。
当变压器内部发生故障时，故障点局部发生高热，造成故障点周围变压器油温升高，油内溶解的气体析出。
同时变压器油及其他材料在高温、电解作用下会分解产生气体。
当故障较轻时，产生的气体将缓慢进入气体继电器，使油面降低，开口杯以支点为轴顺时针旋转，当旋转一定角度后，干簧触点吸合，轻瓦斯动作。
当变压器内部发生严重故障时，大量气体产生，造成油流涌动，冲击气体继电器挡板，当挡板达到一定角度后，重瓦斯动作。
对于双浮球结构的气体继电器，除了轻瓦斯和重瓦斯外，还有低油位报警或跳闸信号。
当气体继电器内部的油面高度下降时，浮球高度也会随之下降，当下降到一定位置后将会发出报警信号，如果继续下降，将会导致跳闸。
2 气体继电器误动作常见原因及分析一般情况下，气体继电器是在变压器内部发生故障时发出报警或跳闸信号，以保护变压器。
但实际应用过程中，变压器内部虽未发生故障，也会由于某些原因导致气体继电器误动作。
DLT540-1994型气体继电器检验规程(doc 8页)中华人民共和国电力行业标准DL/T 540—94805025-QJ 型气体继电器检验规程中华人民共和国电力工业部1994-04-11批准1994-10-01实施1 主题内容与适用范围本标准规定了气体继电器的机械性能、动作可靠性、主要特性、整组保护的检验和试验要求及方法等内容。
本标准适用于QJ-25、50、80型气体继电器(以下简称继电器)，作为现场安装和运行中对继电器进行检验的规则和依据。
2 继电器结构与外观检查2.1 继电器壳体、玻璃窗、出线端子、探针和波纹管等应完好。
2.2 继电器内部零件应完好，各螺丝应有弹簧垫并拧紧，固定支架牢固可靠，各焊缝处应焊接良好无漏焊。
2.3 放气阀、探针操作应灵活，探针头与挡板挡舌间保持1.5～2.5mm 的间隙。
2.4开口杯转动应灵活，轴向活动范围为0.3～0.5mm，开口杯转动过程中与出线端子最近距离不小于3mm。
2.5干簧触点固定牢固，玻璃管应完好，根部引出线焊接可靠，引出硬柱不能弯曲并套软塑料管排列固定，永久磁铁在框架内固定牢固。
2.6弹簧与调节螺杆连接平稳可靠，并与挡板静止位置垂直。
2.7挡板转动应灵活，轴向活动范围为0.3～0.5mm。
干簧触点可动片面向永久磁铁并保持平行，尽可能调整两个触点同时断合。
2.8开口杯的干簧触点应接在动作于“信号”的出线端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中。
检查接线盒漏水孔是否畅通。
3继电器动作可靠性检查3.1检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，永久磁铁面距干簧触点玻璃管面的间隙应保持在 2.5～4.0mm范围内。
继续转动挡板到终止位置，干簧触点应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。
3.2检查动作于信号的干簧触点动作可靠性转动开口杯，自干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。

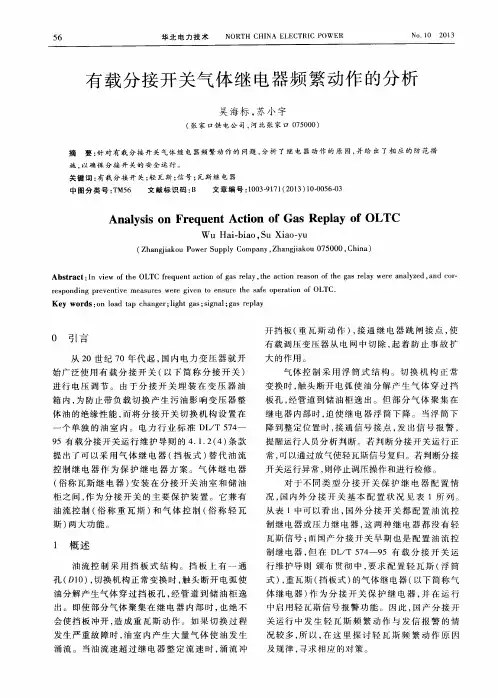

探讨国产有载分接开关气体继电器频繁动作的对策一. 概述从二十世纪七十年代起，国内电力变压器就开始普遍利用有载分接开关（以下简称分接开关）进行电压调节。
由于分接开关埋装在变压器油箱内，为避免带负载切换产生污油影响变压器整体油的绝缘性能，而将分接开关心换机构设置在一个单独的油室内。
依照IEC60214和GB10230《有载分接开关》标准的要求，此油室应带单独的储油柜、吸湿器、油流控制继电器或压力继电器及过压释放装置等安全保护装置，以确保分接开关的安全运行。
电力行业标准DL/T574-95《有载分接开关运行保护导则》的条款提出了能够采用气体继电器(档板式)替代油流控制继电器作为保护继电器方案。
气体继电器（俗称瓦斯继电器）安装在分接开关油室和储油柜之间，作为分接开关的主要保护装置。
它兼有油流控制（俗称重瓦斯）和气体控制（俗称轻瓦斯）两大功能。
油流控制采用档板式结构。
档板上有一通孔（φ10），切换机构正常变换时，触头断开电弧使油分解产生气体穿过档板孔，经管道到储油柜逸出。
即便部份气体聚集在继电器内部时，也绝不会使档板冲开，造成重瓦斯动作。
若是切换进程发生严峻故障时，油室内产生大量气体使油发生涌流。
当油流速超过继电器整定流速时，涌流冲开档板（重瓦斯动作），接通继电器跳闸接点，使有载调压变压器从电网中切除，起着避免事故扩大的作用。
气体控制采用浮筒式结构。
切换机构正常变换时，触头断开电弧使油分解产生气体穿过档板孔，经管道到储油柜逸出。
但部份气体聚集在继电器内部时，迫使继电器浮筒下降。
当浮筒下降到整定位置时，接通信号接点，发出信号报警，提示运行人员分析判断。
若判断分接开关运行正常，能够通过放气使轻瓦斯信号复归。
若判断分接开关运行异样，则停止调压操作和进行检修。
对于不同类型分接开关保护继电器配置情形，国内外分接开关大体配置状况见表1所列。
从表中能够看出，国外分接开关都配置油流控制继电器或压力继电器，这两种继电器都没有轻瓦斯信号；而国产分接开关初期也是配置油流控制继电器，但在DL/T574-95《有载分接开关运行保护导则》公布贯彻中，某些电力用户要求配置轻瓦斯(浮筒式), 重瓦斯(档板式)的气体继电器（以下简称气体继电器）作为分接开关保护继电器,并在运行中启用轻瓦斯信号报警功能。
QJ1-80(50)型气体继电器是带储油柜的油浸式变压器的一种保护装置。
该继电器安装在变压器油箱与储油柜之间的连接管路中动作原理变压器正常运行时，继电器一般是充满变压器油的。
如果变压器内部出现轻微故障，则因油的分解而产生的气体聚集在容器的上部，迫使油面下降，开口杯E随之下降，当E降到某一限定位置时，磁铁D使干黄接点R闭合，接通信号回路，发出信号。
若变压器因故漏油而是继电器油面下降，同样可以发出信号。
如果变压器内部发生严重故障，将出现油的涌浪，则在连接管内形成油流，该油流冲击继电器挡板L，当L运动到某一限定位置时，磁铁M使干簧接点P闭合，接通跳闸回路，使有关装置动作，切断与变压器连接的所有电源。
保护主变信号接地动作的气体容积;250-300cm2跳闸接点动作的油流速度：QJ1-80型的继电器为0.7-1.5米/秒，出厂整定为1.0米/秒QJ1-50型的继电器为0.6-1.0米/秒，出厂整定为0.8米/秒开口杯的一侧装有重锤，改变重锤的位置，可在250-300cm2范围内调节信号接点动作的体积调节螺杆Q，改变弹簧K的长度，调整跳闸接点动作油流度。
螺杆N调节磁铁M与干簧接点P之间的距离(033):开口杯档板式瓦斯继电器工作原理？答：正常时，瓦斯继电器开口杯中充满油，由于油自身重力产生力矩小于疝气重力产生的力矩，开口杯，使的触点处于开断位置。
当主变发生轻微故障时，气体将到瓦斯继电器，迫使油位下降，使开口杯随油面下将，使触点接通，发出“重瓦斯动作“信号。
瓦斯保护属于非电气量，非电气量还包括压力释放等，统一将变压器的主保护叫非电气量，不是电压电流变化引起动作，而是内部故障产生气体（在主变投差动瓦斯保护压板前，测量压板，主要是…………）差动和瓦斯保护一般是相互配合来完成保护主变任务的。
运行经验证明，在变压器内部故障时(除不严重的匝间短路)，差动和瓦斯保护都能反映出来。
至于哪种保护首先动作还须看故障的性质。
轻瓦斯动作取气在……8.2.1瓦斯保护的概念和作用1、瓦斯保护基本原理：在变压器油箱内部发生故障(包括轻微的匝间短路和绝缘破坏引起的经电弧电阻的接地短路)时，由于故障点电流和电弧的作用，将使变压器油及其他绝缘材料因局部受热而分解产生气体，因气体比较轻，它们将从油箱流向油枕的上部。
编订：__________________
审核：__________________
单位：__________________
气体继电器动作原因及判
断
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-4358-32 气体继电器动作原因及判断
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1引言
在电力工业中，油浸式电力变压器应用非常广泛，在油浸式电力变压器的内部故障保护中，气体继电器保护是一种最基本的保护措施。
由于多种原因导致气体继电器频繁动作，常常因动作原因判断错误导致造成设备损坏或人力物力资源的浪费。
下面就气体继电器动作故障分析其常见原因，并指出判断的方法。
2动作原因
(1)变压器内部故障：
当变压器内部出现匝间短路，绝缘损坏，接触不良，铁芯多点接地等故障时，都将产生大量的热能，使油分解出可燃性气体，向储油柜方向流动。
当流速超过气体继电器的整定值时，气体继电器的档板受到冲击，使继电器跳闸，从而避免事故扩大，这种情况
通常称之为重瓦斯保护动作。
当气体沿油面上升，聚集在气体继电器内超过30ml时，也可使气体继电器的信号接点接通，发出警报，发生轻瓦斯保护。
如某台35kV、4.2MVA的主变压器，轻瓦斯保护一天连续动作两次，色谱分析为裸金属过热，经测直流电阻为分接开关故障，吊芯检查发现分接开关的动静触点错位2/3，这是引起气体继电器动作的根本原因。
(2)辅助设备异常：
①呼吸系统不畅通。
变压器的呼吸系统包括气囊呼吸器，防暴简呼吸器(有的变压器两者合一)等，呼吸系统不畅或堵塞往往会造成轻、重瓦斯保护动作，并大多伴有喷油或跑油现象。
②冷却系统漏气。
当冷却系统密封不严进入了空气或新投入运行的变压器未经真空脱气时，都会引起气体继电器的动作。
③冷却器入口阀门关闭。
冷却器入口阀门关闭造成堵塞，相当于潜油泵向变压器注入空气，造成气体继电器频繁动作。
④散热器上部进油阀门关闭。
散热器上部进入油
阀门关闭，也会引起气体继电器的频繁动作。
⑤潜油泵缺陷对油中气体产生很大影响，其因为是潜油泵本身烧损，使油热分解，产生大量可燃性气体。
⑥变压器进气。
运行经验表明，轻瓦斯保护动作绝大多数是由于变压器进入空气所致。
造成进气的原因很多，主要有：密封垫老化和破损，法兰结合面变形，油循环系统进气，潜油泵滤网堵塞，焊接处砂眼进气等。
⑦变压器内出现负压区。
变压器在运行中有的部位的阀门可能被误关闭。
油枕下部与油箱连通管上的蝶阀或气体继电器与油枕连通管之间的蝶阀被误关闭。
也可能是安装时，油枕上盖关得很紧而吸湿器下端的密封胶圈又未取下等。
由于上述原因，当气温下降时，变压器主体内油的体积缩小，而缺油又不能及时补充过来，致使油箱顶部或气体继电器内出现负压区，有时在气体继电器中还会形成油气上、下浮动。
油中逸出的气体向负压区流动最终导致气体继电器动作。
⑧油枕油室中有气体。
大型变压器通常装胶囊隔膜式油枕，胶囊将油枕分为气室和油室两部分。
若油室中有气体，当运行时油面升高就会产生假油面，严重时会从呼吸器喷油或防爆膜破裂。
此时变压器油箱内的压力经呼吸器法兰突然释放，在气体继电器管路产生油流，同时升高座等死区的气体被压缩而积累的能量也突然释放，使油流的速度加快，导致瓦斯保护动作。
⑨净油器的气体进入变压器。
在检修后安装净油器时，由于排气不彻底，净油器入口胶垫密封不好等原因，使空气进入变压器导致瓦斯保护动作。
另外，停用净油器时也可能引起轻瓦斯保护动作。
(3)放气操作不当：
当气温很高，变压器负荷又大时，或虽然气温不很高，负荷突然增大时，油位计油位会异常升高(压力表指示数增大)，此时应及时进行放气。
但放气时，必须是缓慢地打开放气阀。
如果快速大开阀门，油枕内空间压力会骤然降低，使油箱的油迅速涌向油枕，导
致重瓦斯保护动作，引起跳闸。
3结论
通过对变压器故障进行分析，找出了气体继电器动作的原因，针对不同的原因可以判断出变压器发出故障的性质和部位，进行有效的修理，尽快恢复正常运行。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。
