两种气体继电器的结构原理 柴大为

摘自本人撰写的《余热（下册）》五、气体继电器的保护原理？气体继电器是油浸式变压器内部故障的一种主要保护装置，该继电器安装在变压器与储油柜的连接管路上。

在变压器内部发生轻微故障时，绝缘油分解产生的气体积聚在继电器上部的气室内，迫使其油面下降，开口杯（浮子）随之下降到一个限定位置，固定在开口杯上的磁铁使干簧接点吸合，接通信号回路，发出报警信号。

若由于变压器缺油或其它原因使油面下降，同样会动作于信号回路，发出报警信号。

在变压器内部发生严重故障时，油箱内压力骤然升高，绝缘油将会出现涌浪，使油流急剧流向储油柜冲动继电器内部的挡板，当挡板旋转到一个限定位置时，固定在挡板上的磁铁使干簧接点吸合，接通跳闸回路，瞬时跳开变压器两侧开关，从而起到保护变压器的作用。

六、气体继电器的取气盒有什么作用？气体继电器安装在变压器与储油柜的连接管路上，安装位置高、且距离高压引线较近，所以巡视检查、取气、排气非常不便，并且不安全。

生产厂家将取气盒安装在主变外壳距地面1.5～1.7米高的位置，使用配套的连接导管，将气体继电器的取气出口与取气盒的取气进口紧密连接后，取气盒就成为气体继电器的一个外接气室。

由于安装高度合适，所以巡视检查非常便捷。

取气盒上端安装有取气、排气阀门，下端安装有排污阀门，取气、排气非常方便，并且安全可靠。

七、对气体继电器应该进行哪些维护与试验？1.每年进行一次外观检查及信号回路、跳闸回路可靠性的检查；2.已运行的继电器应每2年开盖一次，进行内部结构和动作可靠性检查；3.已运行的继电器应每5年进行一次工频耐压试验。

八、如何对气体继电器的信号回路、跳闸回路可靠性进行检查并进行传动试验？1.信号回路检查及传动试验：在变压器高低压侧都不带电、其保护回路正常带电的情况下，使用打气筒通过气体继电器的排气孔往气室内打气。

在室内气体不断增加油面不断下降的同时，开口油杯随之下移，当油面下降至原正常油面的2/5及以下时，保护装置应可靠的发出轻瓦斯动作信号。

气体继电器的工作原理及应用1. 气体继电器的概述气体继电器是一种用于控制气体流动的设备，可以通过控制气体的压力、流量等参数来实现电气信号的控制。

该继电器广泛应用于工业自动化控制系统中，具有快速响应、高精度、可靠性好等特点。

2. 气体继电器的工作原理气体继电器的工作原理主要是通过气体的压力差异来实现控制。

其工作过程可分为以下几个步骤：•气体供给: 气体继电器通过气源供给系统获取所需气体。

•压力感应: 继电器中的压力感应器用于感知气体的压力变化。

•信号处理: 继电器将感知到的压力信号进行处理，判断是否满足触发条件。

•触发动作: 当触发条件满足时，继电器会通过控制气路的开关，使气体流动或截断。

•信号传输: 继电器会将触发信号传输给后续的控制设备，以实现电气信号的控制。

3. 气体继电器的应用领域气体继电器在工业自动化控制系统中有广泛的应用，常见的应用领域包括：•气动控制系统: 气体继电器在气动控制系统中起到控制气流的作用，常用于气动阀门的控制、气动执行机构的仿生控制等。

•气动传感器系统: 气体继电器用于对气体传感器输出信号进行控制，例如用于压力传感器的报警和保护功能。

•气体流量控制: 气体继电器可以根据需求调节气体流量，在气体流量控制系统中应用广泛。

•气体压力控制: 气体继电器通过控制气体压力，实现对气体流动的控制，常见于工业供气系统中。

•气体密封控制: 气体继电器可用于控制气体密封装置的开关，例如气动密封阀。

4. 气体继电器的优势和应用场景气体继电器相比其他控制元件有以下优势：•快速响应: 气体继电器能够迅速响应气体压力的变化，实现快速的控制动作，适用于需要快速反应的控制场景。

•高精度: 气体继电器具有较高的控制精度和可靠性，能够满足高精度控制的需求。

•可靠性好: 气体继电器采用机械控制结构，没有电气元件，具有较高的可靠性和耐用性。

•可调节性强: 气体继电器可以通过调节气体压力、流量等参数来实现精确的控制，具有较好的可调节性。

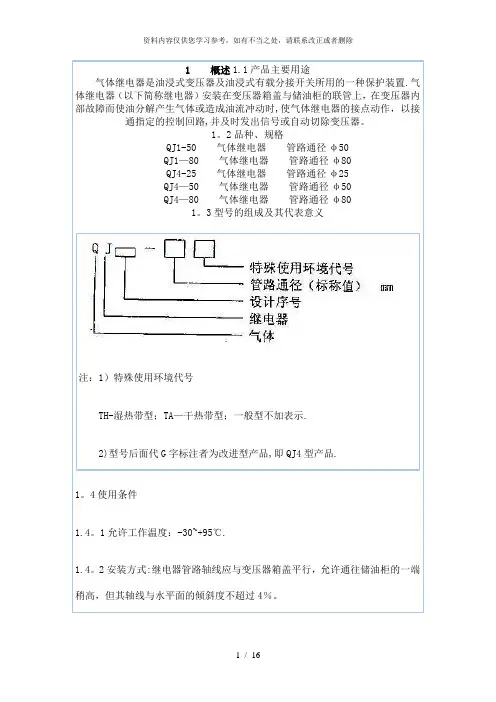

1 概述1.1产品主要用途气体继电器是油浸式变压器及油浸式有载分接开关所用的一种保护装置.气体继电器（以下简称继电器）安装在变压器箱盖与储油柜的联管上，在变压器内部故障而使油分解产生气体或造成油流冲动时,使气体继电器的接点动作，以接通指定的控制回路,并及时发出信号或自动切除变压器。

1。

2品种、规格QJ1-50 气体继电器管路通径φ50QJ1—80 气体继电器管路通径φ80QJ4-25 气体继电器管路通径φ25QJ4—50 气体继电器管路通径φ50QJ4—80 气体继电器管路通径φ801。

3型号的组成及其代表意义注：1）特殊使用环境代号TH-湿热带型；TA—干热带型；一般型不加表示.2)型号后面代G字标注者为改进型产品,即QJ4型产品.1。

4使用条件1.4。

1允许工作温度：-30~+95℃.1.4。

2安装方式:继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端稍高，但其轴线与水平面的倾斜度不超过4％。

2 结构与工作原理2。

1气体继电器结构QJ型继电器结构基本相同，只是QJ4-25型跳闸信号为单接点式，其它均为双接点式。

继电器芯子结构如图1所示,继电器芯子上部由开口杯（浮子）3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置,其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。

盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。

探针2是供检查跳闸机构的灵活性和可靠性之用。

图1继电器芯子结构1气塞2探针3开口杯（浮子)4重锤5挡板6磁铁7接线端子8弹簧9调节杆10干簧接点注：1）特殊使用环境代号TH—湿热带型；TA-干热带型；一般型不加表示。

2）型号后面代G字标注者为改进型产品，即QJ4型产品。

1。

4使用条件1.4。

1允许工作温度：—30～+95℃。

1.4。

2安装方式：继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端稍高，但其轴线与水平面的倾斜度不超过4%。

两种气体继电器的结构原理柴大为摘要：气体继电器（也称为瓦斯继电器）是保护油浸式变压器的一种装置，安装在变压器储油柜与本体之间的油管上，当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其产气速率与产气量与故障严重程度有关。

当变压器内部故障而使油分解产生气体或造成油流涌动时，气体继电器的相应接点动作，接通指定的二次回路，并及时发出信号告警（轻瓦斯）或启动主变各侧断路器跳闸（重瓦斯）。

本文中主要介绍了油浸式变压器常用的两种气体继电器，对不同气体继电器的结构原理及应用范围进行阐述。

关键词：气体继电器；结构；原理；应用范围1引言变压器发生内部故障时，由于故障电流和故障点处电弧的作用，使变压器内部绝缘油因受热而分解产生气体，气体将从变压器本体油箱内流向储油柜上部，故障严重时将迅速产生大量气体且绝缘油体积迅速膨胀，此时会有强烈的绝缘油流和气流迅速冲向储油柜上部，利用变压器本体内部故障时的这一特点构成的保护称之为瓦斯保护。

变压器瓦斯保护中最为重要的元件为变压器气体继电器，将气体继电器安装在变压器本体与储油柜之间的导油管上，以便监测变压器内部故障产生的气体及油流，从而迅速做出判断避免变压器发生进一步损坏。

目前，现场中常用的气体继电器有两种结构，一种为单浮球气体继电器，另一种为双浮球气体继电器。

2两种瓦斯继电器的结构原理2.1单浮球气体继电器结构如图1所示为一种常用的单浮球气体继电器内部结构，各部位结构说明如下：1-探针，2-放气阀，3-重锤，4-开口杯，5-永久磁铁，6-干簧触点（轻瓦斯），7-磁铁，8-挡板，9-接线端子，10-流速整定螺杆，11-干簧触点（重瓦斯），12-终止档，13-弹簧。

变压器本体内部发生轻微故障时，绝缘油受热分解出的气体沿本体与储油柜之间的导油管运动至气体继电器处，聚集在顶盖处形成一定的压力，逐渐将变压器油面高度压低，开口杯所受浮力减小，随油面的降低开始转动，使磁铁5与干簧触点6接触，从而吸引干簧触点接通，发出轻瓦斯信号。

气体继电器构造和工作原理气体继电器构造和工作原理一、概述气体继电器是一种电气设备，它利用气体的性质来控制电路的开关动作。

它通常由一个感应元件、一个控制元件和一个驱动元件组成。

气体继电器广泛应用于各个领域，如自动化控制系统、汽车行业和工业生产过程中。

本文将深入探讨气体继电器的构造和工作原理，以期帮助读者更好地理解其原理和应用。

二、气体继电器的构造1. 感应元件感应元件是气体继电器的核心部件，它能够感知到物理量的变化，并将其转化为电信号。

常见的感应元件包括气体传感器、温度传感器和压力传感器。

其中，气体传感器是最常见的感应元件之一，它通过感知气体浓度的变化来控制电路的开关动作。

2. 控制元件控制元件是气体继电器中起控制作用的部件，它根据感应元件的信号来控制电路的开关状态。

常见的控制元件有电磁铁和固态继电器。

电磁铁是一种将电能转化为机械能的装置，通过电流的流经来产生磁场，并控制开关的动作。

固态继电器则利用电子元件来实现电路的控制，它具有高稳定性和长寿命的特点。

3. 驱动元件驱动元件负责将控制元件的控制信号传递给电路的继电器部分，从而使其实现开关动作。

常见的驱动元件有电磁线圈和半导体驱动器。

电磁线圈是通过电流的流经来产生磁场，并实现开关的动作。

而半导体驱动器则通过电子元件来实现电路的控制，它具有高速、低功耗和小尺寸的特点。

三、气体继电器的工作原理1. 工作流程气体继电器的工作流程包括感应、控制和驱动三个阶段。

在感应阶段，感应元件感知到物理量的变化，并将其转化为相应的信号。

在控制阶段，控制元件根据感应元件的信号来控制电路的开关状态。

在驱动阶段，驱动元件将控制元件的控制信号传递给电路的继电器部分，从而实现开关的动作。

2. 工作原理气体继电器利用气体的性质来实现电路的开关动作。

在正常工作状态下，感应元件感知到的物理量处于预设范围内，控制元件保持电路的闭合状态。

当感应元件感知到的物理量超出预设范围时，控制元件会接收到相应的信号，从而使电路断开。

气体继电器的信号电路原理
气体继电器是一种使用气体作为传导介质的电器装置，可以将一个电路的信号传导到另一个电路中。

其信号电路原理如下：
1. 气体通路：气体继电器内部有一个气体通路，通过这个通路将信号传递。

一般来说，气体继电器的信号通路由一个气体源、一个气体管道和一个气体放电装置组成。

2. 输入信号：输入信号通常由一个电路中的电压、电流或其他物理量产生。

当输入信号达到设定阈值时，将触发气体继电器。

3. 气体源：气体源是继电器的信号源，可以是气瓶、压缩机等设备。

信号通过气体源被压缩，产生一定的气体压力。

4. 气体管道：气体通过气体管道传递到继电器的输出端。

在气体管道中，通常会有阀门、压力传感器等控制元件来控制气体的流动。

5. 气体放电装置：气体放电装置是气体继电器中的重要部分，用于将信号从输入端传递到输出端。

它通常由一个或多个电极和一个气体间隙组成。

当输入信号达到设定阈值时，气体放电装置将自动进行放电。

6. 输出信号：当气体放电装置触发放电时，输出信号将在气体继电器的输出端
产生。

这个输出信号可以是一个电压、电流或其他物理量，用于触发下游电路的工作。

综上所述，气体继电器的信号电路原理是通过气体通路、气体源、气体管道和气体放电装置将输入信号传递到输出端，从而实现信号的传导和控制。

气体继电器构造和工作原理
气体继电器是一种使用气体作为工作介质的电器设备，具有控制电路的开关功能。

它由气密封的外壳、固态触点、磁体、电磁铁和可调节弹簧组成。

气体继电器的工作原理是基于气体的热膨胀和冷缩特性。

当通过电磁铁通电时，产生电流在线圈周围产生磁场，使得磁芯带动可调节弹簧和固态触点。

当电流通过触点时，由于触点处的电阻导致局部加热，使得气体在触点处膨胀，推动弹簧释放压力，将触点分开，从而实现断开电路的目的。

相反，当电流停止通过电磁铁时，磁场消失，可调节弹簧将触点复位。

同时，
气体冷缩，压力增加，将触点再次靠拢，闭合电路。

这样，气体继电器能够实现对电路的开关控制。

气体继电器具有许多优点，如高电流容量、良好的耐久性、快速的响应速度和
可靠的操作等。

另外，由于它使用气体作为工作介质，因此不会产生电弧和火花，具有较高的安全性。

总结而言，气体继电器通过利用气体的热膨胀和冷缩特性，实现对电路的开关
控制。

其构造简单，工作可靠，适用于需要高电流容量和快速响应的电路控制应用。
