2012别克凯越电路图 发动机控制系统连接器端视图

8.19.3.3直列式线束连接器端视图C101(NB)连接器部件信息21路(白色) 引脚 导线颜色 电路号功能1 OG （橙色） - 后视镜除雾器电压2 -- 未用 3 GY （灰色） - 燃油泵信号4 WH （白色） - 除雾继电器信号5 PU/WH （紫色白色） - 左后驻车灯信号6 PU （紫色） - 蜂鸣器模块照明电压7 BN （棕色） - 点火器电压 9 OG （橙色） - 蓄电池主电压 10 BN/WH （棕色/白色） - 照明电压 11 BN/WH （棕色/白色） - 右后驻车灯信号 12 - - 未用13 PK/BK （粉红/黑色） - 点火继电器电压 14 GY/BK （灰色/黑色） - 前照灯信号 15 PU/BK （紫色/黑色） - 牌照灯信号 16 -- 未用 17 BK （黑色） - 喇叭信号 18 WH （白色） - 照明继电器信号 19 YE-GN （黄色-绿色） - 前雾灯开关信号 20 L-BU （浅蓝色）- 前照灯电压 21--未用C102C103 - MR-140连接器部件信息11路(白色)引脚导线颜色电路号功能1PU（紫色）-近光2L-GN（浅绿色）-远光信号3 OR/BK（橙色/黑色）- 蓄电池主电压4PU（紫色）- 除雾继电器信号5RD（红色）-左前车窗信号6 OG/BK（橙色/黑色）- 蓄电池主电压7PK(粉红色）-点火电压8OG（橙色）-蓄电池主电压9OG（橙色）- 蓄电池主电压10OG（橙色）-蓄电池主电压11OG（橙色）-右前电动车窗信号连接器部件信息10路(白色)C104引脚 导线颜色 电路号功能1 PK/BK （粉红/黑色） - 冷却风扇点火电压2 PK/BK （粉红/黑色） - 后氧传感器点火电压 3-4 PK/BK （粉红/黑色） - 未用5PK/BK （粉红/黑色） - 2.0升蒸发排放碳罐通风电磁阀点火电压 PK/BK （粉红色/黑色） - 点火继电器电压6 PK/BK(自动) (粉红色/黑色) BK(手动) (黑色) - 凸轮轴位置传感器点火电压7 PK/BK （粉红/黑色）- 蒸发排放碳罐吹洗电磁阀点火电压 8 - - 未用9 PK （粉红色） - 喷油器3和4点火电压 10 PK （粉红色）-喷油器1和2点火电压连接器部件信息24路(白色)引脚 导线颜色 电路号功能 1 BN/WH （棕色/白色） - 右后驻车灯信号 2 -- 未用 3 PU （紫色） - 右前灯信号 4 -- 未用5 GN （绿色） - 空调压缩机信号 6-7 -- 未用 8 PU （紫色） - 左前雾灯信号 9 OG （橙色） - 发动机罩接触开关信号 10 -- 未用 11 YE （黄色） - 左侧近光信号 12BK （黑色）-搭铁C105C106－1.6升13-14 - - 未用15 L-BU （浅蓝色） - 冷却风扇信号 16 PU/WH （紫色/白色） - 右侧近光信号 17 L-GN/BK （浅绿色/黑色） - 右侧高速远光信号 18 GN/WH （绿色/白色） - 左侧高速远光信号 19 -- 未用20 PU （紫色） - 左前驻车灯信号21 PU （紫色） - 冷却风扇信号 22 PU （紫色） - 冷却风扇信号 23 GN （绿色）- 喇叭信号 24--未用连接器部件信息4路(白色)引脚 导线颜色 电路号功能1 RD （红色） - 鼓风机蓄电池主电压2 RD （红色）- 仪表板保险丝盒蓄电池主电压 3 RD/D-GN （红色/深绿色） - 点火开关蓄电池主电压 4RD/WH （红色/白色）-点火开关蓄电池主电压C107连接器部件信息20路(白色)引脚 导线颜色 电路号功能1 OG （橙色） - 点火电压2 PK （粉红色） - 带保险丝的燃油泵继电器开关电压3 GY （灰色）- 带保险丝的燃油泵继电器开关电压 4 D-GN/D-BU （深绿色/深蓝色）- 冷却风扇低速继电器控制 5 D-BU （深蓝色） - 冷却风扇高速继电器控制 6 - - 未用7 PU/D-BU （紫色/深蓝色） - 空调压缩机继电器控制 8 OG （橙色） - 蓄电池电压 9 OG （橙色） - 蓄电池电压 10 L-GN （浅绿色） - 燃油泵继电器控制 11-12 - - 未用 13 PU/D-BU （紫色/深蓝色） - 点火1电压 14 PK/D-BU (粉红色/深蓝色） - 点火1电压 15 D-BU （深蓝色） - 不平整道路信号 16 PU （紫色）- 串行数据 17 D-GN/WH （深蓝色/白色）- 主继电器控制 18 BN （棕色） - 电动转向开关 19 PK(粉红色）- 搭铁(MR-140) 20 --未用C108连接器部件信息2路(白色)引脚导线颜色电路号功能1RD（红色）- 蓄电池主电压2RD（红色）-蓄电池主电压连接器部件信息24路引脚导线颜色电路号功能1 BN/WH（棕色/白色）- 故障指示灯信号2GN（绿色）-温度表信号3 D-GN/RD（深绿色/红色）- 5伏参考（2升）4PU（紫色）- 2.0升高压型加热氧传感器5 LT GRN（浅绿色）- 2.0升低压加热型氧传感器PK/BK（粉红色/黑色）- 点火继电器电压6YE（黄色）-启动机信号7WH（白色）-燃油表信号8 GN/WH（绿色/白色）- 空调控制开关信号9 GN/WH（绿色/白色）- 车速传感器信号PU/BK(自动)(紫色/黑色)C109-MR-14010 PU/WH(手动) (紫色/白色) - 燃油泵搭铁－Sirius 11 BN/BK （棕色/黑色）- 机油压力开关信号 12 L-GN （浅绿色） - 储备灯信号 13 PK (粉红色） - 点火电压14 GY(WH)（灰色或白色）- 转速表信号－Sirius 15 BN （棕色） - 充电警告灯信号 16 PU （紫色）- 串行数据 17 -- 未用 18 -- 未用19 GY(BU)（灰色或蓝色） - 燃油泵信号－Sirius 20 BN/BK （棕色/黑色）- 2.0升加热型氧传感器搭铁 21 - - 未用22 YE （黄色） - 变速器控制模块CAN 低压信号 23 PU （紫色） - 变速器控制模块CAN 高压信号 24BU （蓝色）-冷却风扇控制继电器连接器部件信息4路(白色)引脚 导线颜色 电路号功能1 L-GN （浅绿色） - 后氧传感器低压信号2 PU （紫色） - 后氧传感器高压信号3 BN/BK （棕色/黑色） - 后氧传感器搭铁 4PK/BK （粉红/黑色）-点火电压C110C111连接器部件信息12路(白色)引脚导线颜色电路号功能1L-BU（浅蓝色）-停车灯信号2D-BU（深蓝色）-数据链接插头信号3 BN（棕色）- 右后轮速度传感器信号4 BK（黑色）- 左后轮速度传感器搭铁5D-BU（深蓝色）- 左后轮速度传感器信号6 BN（棕色）- 点火电压7 - - 未用8L-GN/BK（浅绿色/黑色）- ABS警告灯信号9L-GN（浅绿色）-电子制动控制模块信号10D-WH（深白色）-右后轮速度传感器搭铁11 GN（绿色）- 牵引力控制系统启动指示灯信号12 - - 未用连接器部件信息2路（黑色）引脚导线颜色电路号功能C112C2011 PU （紫色）右前轮速度传感器信号 2YE （黄色）右前轮速度传感器搭铁连接器部件信息2路（黑色）引脚 导线颜色 电路号功能1 BK （黑色） - 喇叭搭铁 2D-GN （深绿色）-喇叭信号连接器部件信息 76路（黑色）引脚 导线颜色 电路号功能1 BN （棕色） - 刮水器开关点火电压2 BK （黑色） - 搭铁3 PK (粉红色） - 保险丝盒－发动机罩下4 BK （黑色） - 搭铁5PK (粉红色）-危险警告灯开关点火电压6PK(粉红色）- 进气马达点火电压7PK(粉红色）-空调控制开关点火电压8PK(粉红色）-速度传感动力转向点火电压9BK（黑色）-搭铁10-11 - - 未用12OG（橙色）-点火电压13BN（棕色）- 全自动温度控制器，模式马达点火电压14 - - -15YE（黄色）- 前雾灯指示器信号16 - - 未用17PK(粉红色）-传感和诊断模块点火电压18OG（橙色）-制动开关点火电压19 - - 未用20PK(粉红色）-点火电压21PK(粉红色）-日间行车灯模块点火电压22-23 - - 未用24BN（棕色）-保险丝盒－发动机罩下25BN（棕色）-天窗，后视镜点火电压26YE（黄色）- 前雾灯继电器参考电压27BN（棕色）-刮水器开关点火电压28-29 - - 未用30BN(棕色）-点火电压31PK(粉红色）-仪表组点火电压32PK(粉红色）-仪表组点火电压33OG（橙色）- 变速器控制模块蓄电池主电压34OG（橙色）- 危险警告灯开关蓄电池主电压35BN（棕色）-空调控制开关/鼓风机继电器36OG（橙色）- 防盗控制蓄电池主电压37OG（橙色）- 数据链接插头蓄电池主电压38YE（黄色）-前雾灯指示器39YE（黄色）-附加电源插座点火电压40BN（棕色）- 刮水器马达点火电压41OG（橙色）-蓄电池主电压42OG（橙色）-蓄电池主电压43 - - -44PK(粉红色）-雨水传感器装置点火电压45BK（黑色）-搭铁46BK（黑色）- 搭铁47OG（橙色）-仪表板保险丝盒蓄电池主电压48-49 - - 未用50L-BU（浅蓝色）-制动开关电压51YE（黄色）- 时钟点火电压52 - - 未用53YE（黄色）-点烟器点火电压54PK(粉红色）-阻断器点火电压55 - - 未用56BK（黑色）- 搭铁57BK（黑色）-搭铁58BK（黑色）-搭铁C201（新凯越）（黑色）搭铁－Sirius D4 60 - - 未用61 L-BU （浅蓝色） - 停车灯开关信号 62 - - -63 YE （黄色） - 音响点火电压 64 BN （棕色） - 附件电压 65 OG （橙色） - 蓄电池主电压 66 PK (粉红色） - 驻车空档位置点火电压 67 PK (粉红色）- 倒车灯点火电压 68-69 - - 未用 70 BK （黑色） - 搭铁 71 - - 未用72 OG （橙色） - 后雾灯继电器蓄电池主电压73 OG （橙色） - 空调控制开关/全自动温度控制蓄电池主电压 74 OG （橙色） - 音响蓄电池主电压 75 OG （橙色） - 阻断器蓄电池主电压 76 L-BU （浅蓝色）-停车灯信号连接器部件信息76路（黑色）引脚导线颜色电路号功能A1PK(粉红色）-保险丝盒－发动机罩下A2BN（棕色）-全自动温度控制器，模式马达点火电压A3 - - -A4YE（黄色）-前雾灯指示器信号A5YE（黄色）-前雾灯继电器参考电压A6YE（黄色）- 前雾灯指示器A9BN/WH(棕色/白色）-空调控制面板点火电压A11PK(粉红色）-驻车空档位置点火电压B1RD（红色）-点火电压B2BN（棕色）-空调控制开关/鼓风机继电器B3BN（棕色）- 保险丝盒－发动机罩下B4BN（棕色）-天窗，后视镜点火电压B5OG（橙色）-点火电压PKC4PK(粉红色）- 雨水传感器装置点火电压C6OG（橙色）-制动开关点火电压C8PK(粉红色）-点火电压C10PK(粉红色）-仪表组点火电压D1PK(粉红色）-危险警告灯开关点火电压D2PK(粉红色）-阻断器点火电压D4BN（棕色）-电子制动控制模块点火电压D5PK(粉红色）- 传感和诊断模块点火电压D6PK(粉红色）- 仪表组点火电压E3BN(棕色）- 点火电压F1RD（红色）-仪表板保险丝盒蓄电池主电压F2BN（棕色）-刮水器开关点火电压F3BN（棕色）-刮水器开关点火电压G1OG（橙色）- 后雾灯继电器蓄电池主电压G2OG（橙色）-危险警告灯开关蓄电池主电压G3OG（橙色）-空调控制开关/全自动温度控制蓄电池主电压G4OG（橙色）- 数据链接插头蓄电池主电压G5OG（橙色）-音响蓄电池主电压G6BN（棕色）-刮水器马达点火电压H3BK（黑色）- 搭铁H5BK（黑色）-搭铁H6BK（黑色）-搭铁C202（黑色）H8 BK （黑色） - 搭铁 H9 BK （黑色） - 搭铁 H10 BK （黑色） - 搭铁 J1 BN （棕色） - 附件电压J2 YE （黄色） - 附加电源插座点火电压 J3 YE （黄色） - 点烟器点火电压J4 OG （橙色） - 变速器控制模块蓄电池主电压 J5 OG （橙色） - 防盗控制蓄电池主电压 J6 OG （橙色） - 阻断器蓄电池主电压 J7 BK （黑色） - 搭铁 K1 YE （黄色） - 音响点火电压 K7 L-BU （浅蓝色） - 制动开关电压 K9 L-BU （浅蓝色） - 停车灯开关信号 K10 L-BU （浅蓝色） - 停车灯信号 K11BK （黑色）-搭铁连接器部件信息89路(白色)引脚导线颜色电路号功能1WH（白色）- -2WH（白色）-后除雾继电器信号3 WH/BK（白色/黑色）- 副驾驶员安全带开关信号4GY（灰色）-天线信号5D-GN（深绿色）- 空调压缩机继电器点火电压6BN（棕色）-折叠后视镜装置点火电压7WH（白色）-安全带开关信号8YE（黄色）- 刮水器间歇信号9D-GN（深绿色）-温度表信号10RD（红色）-后雾灯信号11L-BU（浅蓝色）- 停车灯信号12L-GN（浅绿色）-防盗控制装置信号13BN（棕色）-充电警告灯信号14YE（黄色）- 前雾灯信号15PU（紫色）-左前侧车门接触开关16WH（白色）-牵引力控制系统警告灯信号17L-BU（浅蓝色）- 左转向信号18 - - 未用19 - - 电子制动控制模块/数据链接插头信号20L-BU（浅蓝色）-右转向信号21PU（紫色）-阻断器信号22L-GN（浅绿色）- ABS警告灯23L-BU（浅蓝色）-刮水器间歇信号24-28 - - 未用29 （深蓝色）- SBR传感器信号（+）30WH（白色）- 车门未关警告灯信号31WH（白色）-照明电压32 BN/BK（棕色/黑色）- 机油压力警告灯信号33 D-GN/WH（深绿色/白色）- 全自动温度控制/空调控制开关信号34L-GN（浅绿色）-远光信号35BK（黑色）- 喇叭信号36-37 - - 未用38YE（黄色）-数据显示信号39 BN/WH（棕色/白色）- 照明电压40 OG/BK（橙色/黑色）- 制动开关蓄电池主电压41PU（紫色）-驻车制动警告灯信号42PK(粉红色）-乘客室照明灯点火电压43RD（红色）- 洗涤器开关信号44PU（紫色）-近光灯电源45OG（橙色）-仪表组蓄电池主电压46 BN/BK（棕色/黑色）- 后视镜控制开关点火电压47 RD/BU（红色/蓝色）- 刮水器马达点火电压48PK(粉红色）-雨水传感器装置点火电压49L-GN（浅绿色）-防盗控制装置50 - - 未用51 BN/WH（棕色/白色）- 故障指示灯信号52RD（红色）- 点火开关蓄电池主电压53YE（黄色）-起动机马达电压54OG（橙色）- 超车闪光信号灯信号55RD（红色）- 鼓风机继电器蓄电池主电压56 RD/BU（红色/蓝色）- 蓄电池主电压57 （浅蓝色）- 前照灯蓄电池主电压58PK(粉红色）-发电机点火电压59RD（红色）-点火开关蓄电池主电压60 L-GN/BK（浅绿色/黑色）- 5 伏参考电压61YE（黄色）-搭铁62BN（棕色）- 电子制动控制模块点火电压63 D-GN/WH（深绿色/白色）- 车速传感器信号64D-GN（深绿色）-后洗涤器开关信号65D-GN（深绿色）-刮水器低压信号66GY（灰色）-发动机控制模块信号67PU（紫色）-刮水器高压信号68PU（紫色）-左前扬声器信号69YE（黄色）- 变速器控制模块CAN低压信号70 - - 未用71L-BU（浅蓝色）-扬声器搭铁72PU（紫色）-变速器控制模块CAN高压信号73PU（紫色）- SBR传感器信号（-）74L-GN（浅绿色）-右前扬声器信号75 - - 未用76RD（红色）- 照明电压77GY（灰色）-左前扬声器搭铁78 GY/BK（灰色/黑色）- 前照灯继电器参考电压79 - - 未用80YE（黄色）-左后扬声器搭铁81PU（紫色）- 燃油警告灯信号82 - - 未用C204－带有雨水传感器83 BN （棕色） -左后扬声器信号 84 PK/BK （粉红色/黑色）- 行李箱开关信号 85 WH （白色） - 燃油液面信号 86 BU （蓝色） - 右后扬声器信号87 L-BU （浅蓝色） - 速度传感动力转向低压信号 88 PU （紫色） - 速度传感动力转向高压信号 89GN （绿色）-右前扬声器搭铁连接器部件信息14路引脚 导线颜色 电路号功能1 L-GN （浅绿色） - 刮水器马达信号2 D-GN （深绿色） - 刮水器马达信号3 D-BU （深蓝色） - 刮水器马达信号 4-5 -- 未用6 PU （紫色） - 车门接触开关信号7 PK （粉红色） - 乘客室中央照明灯点火电压8 YE （黄色） - 刮水器传感开关信号9 RD （红色） - 洗涤器开关信号 10 PK （粉红色） - 雨水传感器装置点火电压 11 -- 未用12 OG （橙色） - 阅读灯蓄电池主电压 13 BN （棕色）- 天窗点火电压C204－未带雨水传感器C206连接器部件信息11路(白色)引脚导线颜色电路号功能1GY（灰色）-天线信号2PU（紫色）- 车门接触开关信号3PK(粉红色）-乘客室中央照明灯点火电压4 - - 未用5OG（橙色）-阅读灯蓄电池主电压6BN（棕色）-天窗点火电压7 - - 未用8PK/BK（粉红色/黑色）- 尾门接触开关信号9-10 - - 未用11RD（红色）-蓄电池主电压连接器部件信息22路(白色)引脚导线颜色电路号功能C2072 L-GN/BK（浅绿色/黑色）- 驻车空档位置开关L4信号3 D-GN/WH（深绿色/白色）- 变速器控制模块信号4YE（黄色）- 变速器控制模块CAN低压信号5YE（黄色）-保持模式信号6 L-GN/RD（浅绿色/红色）- 驻车空档位置开关L3信号7 BK/WH（黑色/白色）- 搭铁8 OG/BK（橙色/黑色）- 驻车空档位置开关信号9L-BU（浅蓝色）-制动开关信号10 - - 未用11 L-GN/RD（浅绿色/红色）- 驻车空档位置开关L2信号12PK(粉红色）-变速器控制模块点火信号13-15 - - 未用16 RD/BU（红色/蓝色）- 驻车空档位置开关L1信号17L-GN（浅绿色）- 倒车灯信号18OG（橙色）-蓄电池主电压19PU（紫色）-数据链接插头信号20PK(粉红色）-驻车空档位置点火电压21 - - 未用22PU（紫色）- 变速器控制模块CAN高压信号连接器部件信息6路(白色)引脚导线颜色电路号功能1YE（黄色）-传感和诊断模块点火电压C208C2092 BK/WH （黑色/白色）- 安全带警告信号 3 BN （棕色） - 气囊警告灯4 L-BU （浅蓝色）- 传感和诊断模块串行数据 5-6--未用连接器部件信息15路(白色)引脚 导线颜色 电路号功能1 YE （黄色）- 搭铁2 D-GN/WH （深绿色/白色）- 全自动温度控制信号 3 D-GN （深绿色） - 搭铁 4 BN/WH （棕色/白色） - 照明电压 5 D-GN/WH （深绿色/白色）- 车速传感器信号 6 BN （棕色） - 进气马达点火电压 7 -- 未用8 OG （橙色） - 全自动温度控制蓄电池主电压 9 L-GN/BK （浅绿色/黑色） - 5伏参考电压 10 -- 未用11 WH （白色） - 除雾继电器信号 12 YE （黄色） - 鼓风机马达信号 13 - - 未用14 D-GN （深绿色）- 刮水器开关信号 15 --未用C210连接器部件信息20路（黑色）引脚 导线颜色 电路号功能 1 OG （橙色） - 蓄电池主电压 2 PU/WH （紫色/白色） - 进气马达信号 3 - - 未用 4 D-GN/BK （深绿色/黑色） - 进气马达信号 5 L-GN/BK （浅绿色/黑色） - 5伏电压参考 6 BU/BK （蓝色/黑色） - 最高转速继电器信号 7 D-GN （深绿色）- 刮水器开关信号 8 D-GN/WH （深绿色/白色）- 车速传感器信号 9 D-BU （深蓝色） - 电动区段参考电压 10 WH （白色） - 除雾继电器信号 11 BN （棕色） - 全自动温度控制点火开关 12 BN/WH （棕色/白色） - 照明电压 13 D-GN （深绿色）- 搭铁14 D-GN/WH （深绿色/白色）- 全自动温度控制信号 15-18 -- 未用 19 BK （黑色） - 搭铁 20GY/BK （灰色/黑色）-电动区段开关C220（仅新凯越）连接器部件信息6路(白色)引脚导线颜色电路号功能1YE（黄色）- 附件电压2BK（黑色）-搭铁3 D-GN/WH（深绿色/白色）- 保持模式开关信号4BK（黑色）-搭铁5 BN/WH（棕色/白色）- 照明电压6D-GN（深绿色）-搭铁连接器部件信息引脚导线颜色电路号功能1D-GN（深绿色）906 点火开关继电器电压2D-BU（深蓝色）925保护电路继电器电压3 OG/WH（橙色/白色）908 驻车/空档开关继电器电压4BK（黑色）937启动器继电器电压5BN（棕色）1508 点火继电器电压6OG（橙色）960点火继电器电压C301C3027 - - 未使用 8 RD （红色） 1000 中央扬声器(+) 9 - - 未使用10 BK （黑色） 930 音响功放电源电压 11 GY/WH （灰色/白色） 931 车速信号 12 - - 未使用13 D-GN （深绿色） 933 音响功放启动信号 14OG （橙色）1001中央扬声器(-)连接器部件信息8路(白色)引脚 导线颜色 电路号功能1 RD/YE （红色/黄色） - 驾驶员侧气囊传感器（高）2 PK/WH （粉红色/白色） - 乘客侧气囊传感器（高）3 -- 未用4 BK/WH （黑色/白色） - 驾驶员侧气囊传感器（低）5 BN/WH （棕色/白色）- 乘客侧气囊传感器（低） 6-8--未用C303连接器部件信息 4路（黑色）引脚导线颜色 电路号功能1 GY （灰色） - 右后轮速度传感器信号2 WH （白色） - 右后轮速度传感器搭铁3 GY （灰色） - 左后轮速度传感器信号 4WH （白色）-左后轮速度传感器搭铁连接器部件信息16路（黑色）引脚 导线颜色 电路号功能1 - - 未用2 YE （黄色） - 报警器信号3 PK/BK （粉红/黑色） - 发动机罩接触开关信号4 YE/BU （黄色/蓝色）- 搭铁 5 - - 未用 6 L-BU （浅蓝色） - 右转向信号灯 7 L-BU （浅蓝色） - 左前侧转向信号灯 8 L-GN/BK （浅绿色/黑色）- 5伏电压参考9 L-GN （浅绿色） - 速度传感动力转向高压信号 10 BU （蓝色） - 冷却风扇控制继电器信号 11 D-GN （深绿色） - 高位停车灯信号 12 RD （红色） - 前洗涤器泵信号13BN/BK （棕色/黑色）-速度传感动力转向低压信号C35114-15 - - 未用16 GY （灰色）-发动机控制模块信号连接器部件信息33路(灰色)引脚 导线颜色 电路号功能1 PU （紫色） - 左前扬声器信号2 GY （灰色） - 左前扬声器搭铁3 WH （白色） - 门锁开关开锁信号4 WH （白色） - 左前中心锁紧开关开锁信号5 PU （紫色） - 右前电动车窗开关下降信号6 L-BU （浅蓝色） - 右前电动车窗开关上升信号7 GY/BK （灰色/黑色） - 电动后视镜搭铁8 PU/WH （紫色/白色） - 右电动后视镜上升/下降信号 9 RD/WH （红色/白色） - 右电动后视镜向左/向右信号 10 RD/WH （红色/白色） - 电动车窗开关蓄电池主电压 11 L-GN/WH （浅绿色/白色） - 门锁开关上锁信号 12 D-BU （深蓝色） - 右前电动车窗锁止信号 13 L-BU （浅蓝色） - 左前中心锁紧开关上锁信号 14 PU/RD （紫色/红色） - 左后电动车窗下降信号 15 D-GN （深绿色） - 左后电动车窗上升信号 16BN （棕色）-行李箱开启开关信号(NB/HB) 未用(SW)C36117 OG （橙色） -蓄电池主电压(NB/HB) 未用(SW)18 BN/BK （棕色/黑色） - 后视镜控制开关点火电压 19 BK （黑色） - 搭铁 20 BK （黑色） - 搭铁21 OG （橙色） - 电动车窗开关蓄电池主电压 22 - - 未用23 PU/WH （紫色/白色） - 右后电动车窗下降信号 24 L-GN （浅绿色） - 右后电动车窗上升信号 25 L-GN/BK （浅绿色/黑色） - 左折叠后视镜马达搭铁 26 BN/WH （棕色/白色） - 左折叠后视镜马达信号 27 OG （橙色） - 左车外后视镜信号 28 GY/BK （灰色/黑色） - 左前车门执行器锁紧信号 29 BU （蓝色） - 左防盗门锁紧开关 30 PU/WH （紫色/白色）- 左前车门执行器解锁信号 31 -- 未用32 YE/GN （黄色/绿色） - 防盗数据显示信号 33 RD/WH （红色/白色）-折叠后视镜开关信号连接器部件信息33路(灰色)引脚 导线颜色 电路号功能1 PU （紫色） - 右前扬声器信号 2GY （灰色）-右前扬声器搭铁C3713-4 --未用5 PU （紫色） - 右前电动车窗开关下降信号6 L-BU （浅蓝色） - 右前电动车窗开关上升信号7 GY/BK （灰色/黑色） - 电动后视镜搭铁8 PU/WH （紫色/白色） - 右电动后视镜上升/下降信号 9 RD/WH （红色/白色） - 右电动后视镜向左/向右信号 10 -- 未用 11 BK （黑色） - 搭铁12 BK （黑色） - 右前电动车窗锁止信号 13-24 - - 未用25 L-GN/BK （浅绿色/黑色） - 右折叠后视镜马达搭铁 26 BN/WH （棕色/白色） - 右折叠后视镜马达信号 27 OG （橙色） - 右车外后视镜除雾器信号 28 GY （灰色） - 右前门执行器锁紧信号 29 PU （紫色） - 右防盗门锁开关 30 PU/WH （紫色/白色）- 右前门执行器解锁信号 31-33--未用连接器部件信息 11路(白色)引脚 导线颜色 电路号功能1 YE （黄色） - 左后扬声器搭铁 2-3 - - 未用4BN （棕色） -左后扬声器信号D-GNC381C401(NB)5 （深绿色） - 左后电动车窗马达上升信号 6 D-BU （深蓝色） - 左后电动车窗马达锁止信号 7 PU （紫色） - 左后电动车窗马达下降信号 8 GY （灰色） - 左后车门锁执行器锁紧信号 9-10 - - 未用11PU （紫色）-左后车门锁执行器解锁信号连接器部件信息11路(白色)引脚 导线颜色 电路号功能1 L-BU （浅蓝色） - 左后扬声器搭铁 2-3 -- 未用4 BU/WH （蓝色/白色）- 右后扬声器信号 5 D-GN （深绿色） - 电动车窗马达上升信号 6 D-BU （深蓝色） - 电动车窗马达锁止信号 7 PU （紫色） - 电动车窗马达下降信号 8 GY （灰色） - 右后车门锁执行器锁紧信号 9-10 - - 未用11PU （紫色）-右后车门锁执行器解锁信号C402(NB)连接器部件信息8路(白色)引脚导线颜色电路号功能1D-BU（深蓝色）- 右后转向信号灯2 BN/WH（棕色/白色）- 右后驻车灯信号3YE（黄色）- 停车灯信号4PU（紫色）-左后驻车灯信号5L-BU（浅蓝色）-左后转向信号灯6 L-BU/PU（浅蓝色/紫色）- 升蒸发排放碳罐通风控制7L-GN（浅绿色）- 倒车灯信号8 PK/BK（粉红/黑色）- 升点火电压连接器部件信息6路(白色)引脚导线颜色电路号功能1-2 - - 未用3BK（黑色）-搭铁4PU（紫色）- 牌照灯照明电压5BN（棕色）-行李箱开启开关信号6 PK/BK（粉红/黑色）- 行李箱照明灯信号C405牌照灯线束与车身线束C501连接器部件信息 4路黑色12047786连接器部件信息 4路黑色12047785引脚 导线颜色 电路号 功能引脚 导线颜色 电路号 功能ARD （红色） -后视摄像头电源ARD （红色） -后视摄像头电源B BK （黑色） - 后视摄像头接地 B BK （黑色） - 后视摄像头接地 CWH （白色） -后视摄像头影像信号（-） C BK/WH （黑色/白色）-后视摄像头影像信号（-）DYE （黄色）-后视摄像头影像信号（+）D D-GN（深绿色）-后视摄像头影像信号（+）连接器部件信息 6路针 导线颜色 电路编号功能1 BK （黑色）- 搭铁 2 - - 未用3YE （黄色）-左倒车雷达信号4PU（紫色）- 右倒车雷达信号5L-GN（浅绿色）-右中倒车雷达信号6OG（橙色）- 左中倒车雷达信号。

6.4.4.60 DTC P15A5、P15A6、P15A7、P15A8故障诊断码说明P15A5：起动机保护继电器控制电路P15A6：起动机保护继电器性能P15A7：起动机保护继电器控制电路电压过低P15A8：起动机保护继电器控制电路电压过高故障诊断信息∙使用此诊断程序前，请执行“诊断系统检查－发动机控制系统”。

电路说明起动机保护继电器为常闭继电器，发动机控制模块(ECM) 监视起动机的运转情况。

当发动机控制模块监测到起动机异常运转时，则断开起动机保护继电器，中断起动机的运转从而保护起动机免受损坏，同时设置起动机保护继电器故障诊断码。

设置故障诊断码的条件∙发动机控制模块检测到起动机保护继电器的输出电路开路/电阻过高、对搭铁短路或对电压短路或者起动机异常运转。

设置故障诊断码时所采取的操作∙故障诊断代码P15A5、P15A7、P15A8 为B 类故障诊断代码。

∙故障诊断代码P15A6 为A 类故障诊断代码。

清除故障诊断码的条件∙故障诊断代码P15A5、P15A7、P15A8 为B 类故障诊断代码。

∙故障诊断代码P15A6 为A 类故障诊断代码。

参考信息示意图参照∙发动机控制系统示意图连接器端视图参照∙See 6.4.3.2 发动机控制系统连接器端视图.电路信息参考∙电路测试∙连接器修理∙间歇性故障和接触不良测试∙电路修理故障诊断仪参考∙故障诊断仪数据表∙故障诊断仪数据定义∙故障诊断仪输出控制电路/ 系统检验∙令起动机继电器接通和断开数次，应听到或感觉到继电器咔嗒声。

电路/ 系统测试1. 关闭点火开关，断开起动机保护继电器上的线束连接器。

2. 打开点火开关、但不起动发动机，在起动机保护继电器线圈电压电路和良好搭铁之间连接1 个测试灯，测试灯应该启亮。

▪如果测试灯不亮，检查起动机保护继电器线圈电压电路是否对搭铁短路或开路/ 电阻过高故障。

3. 测量起动机保护继电器控制电路和搭铁之间的电压。

▪如果在继电器控制电路上测到电压，则检测控制电路是否对电压短路。

11.5.1.1音响主机视图及各PIN功能说明
1. 主视图及按键说明
2. 后视图
3. 连接器端视图
天线连接器
DVD 连接
连接器零件信息
针 导线颜色
电路编号
功能
1 - - AM/ FM 天线插座(+) 2
-
-
AM/ FM 天线插座(-)
连接器零件信息
针导线颜色电路编号功能
1 灰色- 天线信号
2 黄色- 附件电源
3-4 - - 未用
5 浅蓝色- 右后扬声器（－）
6 黄色- 左后扬声器（－）
7 深绿色- 右前扬声器（－）
8 灰色- 左前扬声器（－）
9 棕色/ 白色- 照明灯（＋）
10 橙色- 蓄电池主电压
11 深蓝色- 音响控制信号（－）
12 黑色/ 白色- 音响控制信号（+）13-14 - - 未用
15 深蓝色- 右后扬声器（＋）
16 棕色- 左后扬声器（＋）
17 浅绿色- 右前扬声器（＋）
18 紫色- 左前扬声器（＋）
19 深绿色- 照明灯（－）
20 黑色/ 白色- 搭铁。

2012年款别克君越轿车发动机电路图作者：郁泽
来源：《汽车与驾驶维修》2013年第01期
2012年款上海通用别克君越轿车换装了2.4L智能缸内直喷发动机，它是上海通用汽车公司高效动力发动机家族中的最新一代产品。

该款发动机采用全新的发动机控制技术，与上一代控制技术相比，它的最大改变在于能够精确控制发动机的空燃比，从而提高燃烧效率，降低燃油消耗和尾气排放，使车辆的环保性能大幅度提高。

这里刊登了该款发动机控制系统的电路图，仅供大家参考。

（1）发动机控制系统电路图（图1）。

9.3.2.2 发动机控制系统示意图(LE5)
模块电源、搭铁、串行数据和故障指示灯
5 伏 1、5 伏 2 和低电平参考电压总线（第 1 页，共 2 页）
低电平参考电压总线（第 2 页，共 2 页）
发动机数据传感器–压力、温度和节气门控制系统
发动机数据传感器–氧传感器
点火控制–点火系统
点火控制系统–凸轮轴、曲轴、爆震传感器和凸轮轴执行器
燃油控制系统 - 喷油器
燃油控制系统–燃油泵控制
燃油控制系统 - 蒸发排放控制系统
受控/受监测子系统参考
汽车技师帮技术资料---别克君越发动机维修电路图(发动机控制系统示意图 (LE5)。

发动机控制系统——喷油器、排油器、加热型氧传感器示意图（HO2S）：
发动机控制系统——凸轮轴位置传感器、蒸发排放碳罐清污电磁阀、燃油泵、车速示意图：
暖风、通风与空调系统控制、冷却风扇继电器、发动机数据传感器示意图：
发动机控制系统——燃油泵继电器、进气歧管绝对压力传感器、排气再循环阀、点火线圈、曲轴位置传感器示意图：
发动机控制系统——数据链接插头、怠速空气控制阀示意图：
发动机控制系统——喷油器、排油器、加热型氧传感器（HO2S）示意图：
暖风、通风与空调系统控制、冷却风扇继电器、发动机数据传感器（欧IV排放标准）示意图：
燃油泵继电器、进气歧管绝对压力传感器、排气再循环阀、点火线圈、曲轴位置传感器示意图：
数据链接插头、怠速空气控制阀（欧IV标准）示意图：
喷油器、排油器、加热型氧传感器（新凯越）示意图：
凸轮轴位置传感器、蒸发排放碳罐清污电磁阀、燃油泵、车速(新凯越)：
暖风、通风与空调系统控制、冷却风扇继电器、发动机数据传感器（新凯越）：
燃油泵继电器、进气歧管绝对压力传感器、排气再循环阀、点火线圈、曲轴位置传感器示意图：
数据链接插头、怠速空气控制阀（欧IV标准）新凯越：。

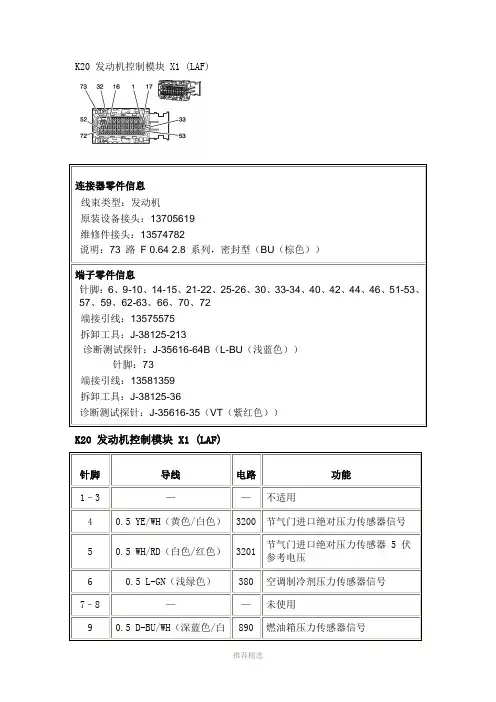

K20 发动机控制模块 X1 (LAF)连接器零件信息线束类型：发动机原装设备接头：13705619维修件接头：13574782说明：73 路 F 0.64 2.8 系列，密封型（BU（棕色））端子零件信息针脚：6、9-10、14-15、21-22、25-26、30、33-34、40、42、44、46、51-53、57、59、62-63、66、70、72端接引线：13575575拆卸工具：J-38125-213诊断测试探针：J-35616-64B（L-BU（浅蓝色））针脚：73端接引线：13581359拆卸工具：J-38125-36诊断测试探针：J-35616-35（VT（紫红色））K20 发动机控制模块 X1 (LAF)针脚导线电路功能1–3 ——不适用4 0.5 YE/WH（黄色/白色）3200 节气门进口绝对压力传感器信号5 0.5 WH/RD（白色/红色）3201 节气门进口绝对压力传感器 5 伏参考电压6 0.5 L-GN（浅绿色）380 空调制冷剂压力传感器信号7–8 ——未使用9 0.5 D-BU/WH（深蓝色/白890 燃油箱压力传感器信号针脚导线电路功能71 ——未使用72 0.5 YE（黄色）5991 动力系统继电器线圈控制73 1.0 VT/D-BU（紫红色/深蓝色）5290 点火 1 电压连接器零件信息线束类型：发动机原装设备接头：12615654维修件接头：13574782说明：73 路 F 0.64 2.8 系列，密封型（BU（棕色））端子零件信息针脚：4-6、9-10、13-15、20-22、25-27、30、32-34、39-40、42、51-53、57、59、62-63、66、68、70、72端接引线：13575812拆卸工具：J-38125-213诊断测试探针：J-35616-64B（L-BU（浅蓝色））针脚：73端接引线：13575291拆卸工具：J-38125-11A诊断测试探针：J-35616-35（VT（紫红色））K20 发动机控制模块 X1 (LDK)针导线电路功能脚1–3 ——未使用针脚导线电路功能68 0.5 BK/YE（黑色/黄色）5382 制动器位置传感器低电平参考电压69 ——未使用70 0.5 VT/YE（紫红色/黄色）5985 附件唤醒串行数据71 ——未使用72 0.5 YE（黄色）5991 动力系统继电器线圈控制73 2.5 VT/D-BU（紫红色/深蓝色）5290 动力系统主继电器保险丝电源(1)连接器零件信息线束类型：发动机原装设备接头：13721193维修件接头：13585627说明：73 路F，密封型（BK（黑色）带BU（蓝色）罩）端子零件信息针脚：4-6、9-10、14-15、21-22、25-26、30、32-34、39-40、42、44、46-48、51-53、57、59、62-63, 66-68、70、72端接引线：13575575拆卸工具：J-38125-213诊断测试探针：J-35616-64B（L-BU（浅蓝色））针脚：73端接引线：13579750拆卸工具：J-38125-12AK20 发动机控制模块 X1 (LFW)针脚导线电路功能66 0.5 WH（白色）1310 蒸发排放炭罐通风电磁阀控制67 0.5 VT/D-BU（紫红色/深蓝色）5292 动力系统主继电器保险丝电源(3)68 0.5 BK/YE（黑色/黄色）5382 制动器位置传感器低电平参考电压68–69 ——未使用70 0.5 VT/YE（紫红色/黄色）5985 附件唤醒串行数据71 ——未使用72 0.5 YE（黄色）5991 动力系统继电器线圈控制73 1.0 VT/D-BU（紫红色/深蓝色）5290 点火 1 电压连接器零件信息线束类型：发动机原装设备接头：13611938维修件接头：13574782说明：73 路 F 0.64 2.8 系列，密封型（BK（黑色））端子零件信息针脚：6、9-10、14-15、21-22、25-26、30、32-34、36-37、39-40、42、44、46、51-53、55-57、59、62-63、66、70、72端接引线：13575575拆卸工具：J-38125-213诊断测试探针：J-35616-64B（L-BU（浅蓝色））端子/托架：33467-0005/23K20 发动机控制模块 X1 (LUK)（注：可编辑下载，若有不当之处，请指正，谢谢!）。

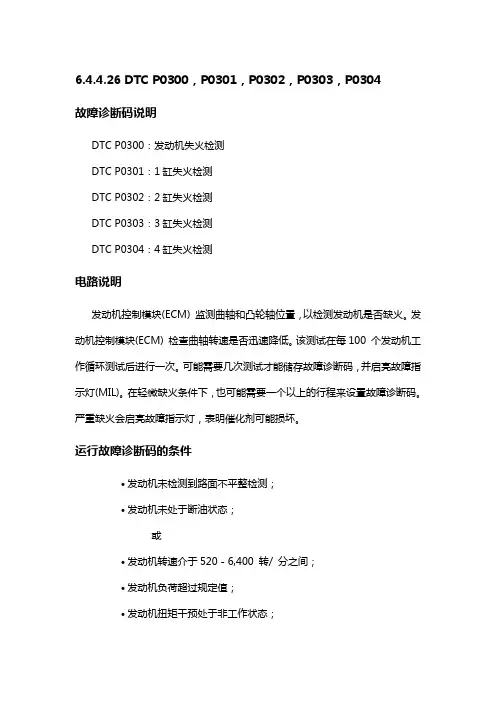

6.4.4.26 DTC P0300，P0301，P0302，P0303，P0304故障诊断码说明DTC P0300：发动机失火检测DTC P0301：1缸失火检测DTC P0302：2缸失火检测DTC P0303：3缸失火检测DTC P0304：4缸失火检测电路说明发动机控制模块(ECM) 监测曲轴和凸轮轴位置，以检测发动机是否缺火。

发动机控制模块(ECM) 检查曲轴转速是否迅速降低。

该测试在每100 个发动机工作循环测试后进行一次。

可能需要几次测试才能储存故障诊断码，并启亮故障指示灯(MIL)。

在轻微缺火条件下，也可能需要一个以上的行程来设置故障诊断码。

严重缺火会启亮故障指示灯，表明催化剂可能损坏。

运行故障诊断码的条件∙发动机未检测到路面不平整检测；∙发动机未处于断油状态；或∙发动机转速介于520 - 6,400 转/ 分之间；∙发动机负荷超过觃定值；∙发动机扭矩干预处于非工作状态；∙进气温度> -30°C ；设置故障诊断码的条件P0300∙发动机控制模块检测到异常曲轴转速变化，表明缺火率足以导致排放水平超标或催化器损坏。

P0301-P0304∙发动机控制模块检测到异常曲轴转速变化，表明单缸缺火率足以导致排放水平超标或催化器损坏。

故障诊断码设定后的动作DTC P0300，P0301，P0302，P0303，P0304属于B 型故障诊断码。

清除故障指示灯/故障诊断码的条件DTC P0300，P0301，P0302，P0303，P0304属于B 型故障诊断码。

诊断帮助间断性故障也可能是变磁阻转轮有缺陷造成的。

拆卸曲轴位置传感器，并从传感器安装孔检查变磁阻转轮。

检测缝隙以及转轮的状况。

如果故障诊断码(DTC)是间断性的，参见“See 6.4.4.65症状－发动机控制系统.”。

参考信息示意图参照发动机控制系统示意图连接器端视图参照∙See 6.4.3.2 发动机控制系统连接器端视图.说明与操作“电子点火系统说明”电路信息参考∙电路测试∙连接器修理∙间歇性故障和接触不良测试∙电路修理故障诊断仪参考∙故障诊断仪数据表∙故障诊断仪数据定义∙故障诊断仪输出控制电路/系统检查1. 发动机在常温下怠速运转，确认没有异常噪声。
