造船生产设计船体图纸PPT课件

造船生产设计船体图纸PPT课件
内底分段纵向合拢处的坡口如何开？
第30页/共39页
结构图问题（2）
这表示什么视 向？
第31页/共39页
结构图问题（3）
护圈的表达完整了 吗？
第32页/共39页
结构图问题（4）
图中箭头表示 什么含义？
第33页/共39页
结构图问题（5）
图中所示7790+30表 示什么含义？
第34页/共39页
结构图问题（6）

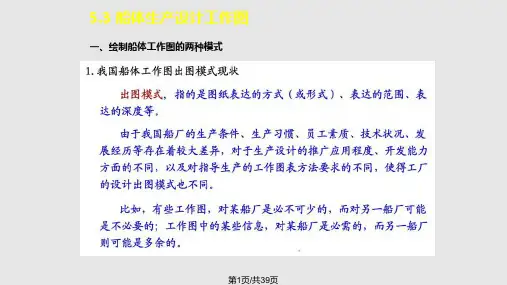

5.3 船体生产设计工作图
一、绘制船体工作图的两种模式
第1页/共39页
5.3 船体生产设计工作图
第2页/共39页
5.3 船体生产设计工作图
各工序所需的信息:
第3页/共39页
5.3 分段生产设计工作图
船体建造工序图
第4页/共39页
5.3 船体生产设计工作图
二、两种出图模式的比较
第5页/共39页
第10页/共39页
5.3 分段生产设计工作图
(6) 所有尺寸都是理论线间的尺寸。 (7) 表示零件本身大小的尺寸与理论线无关，自该零件端部 标注。 (8) 曲形面板的半径标注，是标注至腹板边缘的尺寸。
第11页/共39页
5.3 分段生产设计工作图
(9) 有倾斜或者弯曲构件的展开尺寸和投影尺寸（水平、垂 直）一起标记。 (10) 有梁拱、舷弧的时候,标记详细角度、展开尺寸及投影 尺寸。 (11) 在平面图、纵剖面图和横剖面图上标记肋骨间距和纵骨 间距。 (12) 标注从分段接头到最近构件的尺寸。 (13) 标注相邻分段的板材厚度。
标记锐角。
第14页/共39页
5.3 分段生产设计工作图
2、图面表达 2.1、 部件图
部件预制图的信息要求
① 部件外形尺寸； ② 装配定位尺寸； ③ 部件、零件的编码和数量； ④ 理论线； ⑤ 焊接要求； ⑥ 管理特征量，如部件重量、焊接长度等。

造船生产设计课件

造船生产设计课件
它的预装率可达到90%以上。
第一节 船舶舾装技术的变革
第一节 船舶舾装技术的变革
第二节 托盘管理
一、托盘管理的产生
引进舾装生产设计的概念以后，舾装件的采购、生产、安装和 管理等必须与生产设计有机地结合起来，特别是要在一个统一的全 新的工程管理方法。其中起主导作用的是生产设计按区域进行，那 么舾装件的采购生产、安装、管理也必须按区域进行。经实践检验 按生产设计的区域出图还不能适应整个舾装件生产管理的需要，必 须按区域、舾装阶段出图；因此采用一个什么设计、管理方法来解 决这个问题呢？从船体结构生产管理方法得到启发，只要将区域再 按某些规则划分为更小的单位，也就成了“舾装分段”，即我们现在 称之为的舾装托盘，并将设计、采购、管理串起来，逐步完善，形 成了一个较完整的托盘管理系统。
第三节 舾装区域的划分
面的舾装，二是分段结构面向下进行制造，结构完成后再进行非结构面的舾装 。
对于同一个分段来说，结构面与非结构面实际是一层甲板的上下 面。结构面舾装的最大优点是将朝天装变为向下安装，非结构面舾装是 安装位于甲板上面的舾装件。机舱分段非结构面舾装须考虑不影响上一 层分段的吊装，因此靠近舷部、隔舱、肋骨的部位不宜安装。如必须 装，则安装后不能与船体焊接，须移位。
预舾装是将码头和船内的舾装作业提前到在平台上，或结构部
件、分段、总段上进行的一种舾装方法。所以预舾装可分为单 元组装、分段舾装、总段舾装三大类。
1、单元组装 ⑴ 定义：单元组装是在车间内或平台上，将在船上 位置靠近的舾装件如设备、基座、管子、阀件、附件等 组装起来，形成一个整体，称为单元。组装好的单元可 吊上分段、总组或船上安装。
生产设计与“综合放样”的根本区别在于它的设计方 法从按系统发展到按区域进行舾装件的综合布置，从按功 能、系统设绘图纸和编制文件转换到了按区域性、分阶段 编制托盘管理表和绘制图纸。其结果是使舾装件的预舾装率大

造船生产设计课件(PPT 55页)

造船生产设计课件(PPT 55页)
2、船体生产设计的基本要求
⑴ 船体生产设计应立足于造船企业的全部产品 和各个专业中的全面实施。
⑵ 船体生产设计应贯彻建造方针、施工要领等 文件所提出的要求。
⑶ 船体生产设计应根据工艺阶段和生产区域， 包括工位、车间生产活动的需要，绘制施工图、管理 表并提供有关施工信息。
船体建造一般划分为六个工艺阶段：零件加工、 部件装配、组合件装配、分段装配、总段装配、船台 （坞）合拢。
第三节 船 体 建 模
二、船体建模的主要任务
2、按分段进行建模
⑴ 根据详细设计图纸按分段进行船体构件的三 维模型制作。
⑵ 根据生产组装中的的生产信息以及装配顺序 在建模中加入相应的工艺信息。例如焊接坡口、焊道的
止水孔等。
⑶ 根据具体装配顺序，确定各零件的装配名 称，在模型中添加。
⑷ 加工、装配、检验所需的一些划线。
第四节 分段工作图的设绘
2、两种工作图出图模式的比较
第四节 分段工作图的设绘
二、按分段出图的工作图的内容
按分段出图的工作图的内容主要有分段 装配图、零件表、工艺表和胎架图表。
1、分段装配图
⑴ 分段平面布置图； ⑵ 各相关横剖面、纵剖面结构详图； ⑶ 各典型节点； ⑷ 结构切口详图，包括切角、流水孔、通焊孔 以及构件通过水密油密结构的截漏孔等。 ⑸ 结构端部形式；
⑾ 舾装开孔；
⑿ 分段完工后精度尺寸；
第四节 分段工作图的设绘
第四节 分段工作图的设绘
第四节 分段工作图的设绘
二、按分段出图的工作图的内容
1、分段装配图
⒀ 焊接细节；（如焊脚高度、有坡口的角焊缝、焊接
种类、方法、坡口形式板厚差过渡形式和是否要碳刨等）
⒁ 缓焊部位； ⒂ 安装理论线、装配基准线； ⒃ 各种余量、补偿量标志； ⒄ 预舾装件。如放水塞、直梯、踏步、栏杆、 扶手、人孔盖、通风孔等。

船体生产设计标准图文PPT课件

船体生产设计标准图文PPT课件
●单靠常用的简单设计工具(绘图仪器、尺及计算器等) 与方法来进行生产设计，往往会产生如下问题：
(1)耗费大量的工时和人力 (2)设计图表的图面质量差 (3)容易出错
第37页/共68页
●目前国内外正规而有成效地进行生产设计所应配备的主 要辅助手段是:晒图和复印设备、电子计算机系统等。
一、晒图和复印设备 二、电子计算机系统
企业生产设计标准编号应包含如下内容： (1)标准级别，即企业级标准; (2)标准性质，即是生产设计标准，企业管理
标准.船舶修理标准以及造机(柴油机制造)标准等 性质区别，亦可称为一级类目区分;
第27页/共68页
• (3)专业类别，指生产设计标准中的基础(综 合性)标准，船体标准，机装标准，船装标 准．电装标准的区分，或称为二级类目区 分；
是指配置了必备(基本)软件的计算机及其较为完备 的外部(输入、输出)设备。生产设计对电子计算机系统的 最低要求是主机应有较完善的功能,较大的内存及外存， 配置能基本满足要求的打印机、绘图机等外部设备;而具 有现代技术水平的功能完善的计算机、大容量的内存及外 存，完备的外部设备(如图形显示换仪等)则是生产设计最 理想的主要辅助手段。
第3页/共68页

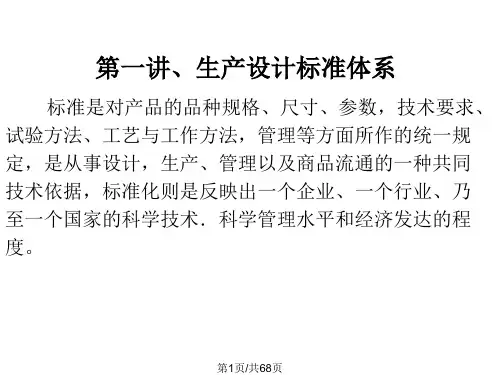

我国船舶专业技术标准是由许多标准体系所构成
船舶专业技术标准
通用机械标准体系 甲板机械标准体系 造船工艺标准体系
无线电导航与通信标准体系
第4页/共68页
生产设计的核心是综合协调，其特点是 把设计．工艺，管理等融为一体。因此， 作为生产设计标准，必然涉及到有关综合 性与各个专业性的设计技术、工艺技术， 设计管理, 生产管理和安全生产等方面的有 关标准，规则，指导性文件、设计要领、 施工要领以及标准图册等。
SEE DETAIL "10"

《造船生产设计》课件

《造船生产设计》课件
施工图纸绘制
工艺技术文件编制
施工工艺准备
01
02
04
03
进行施工前的工艺准备，包括设备调试、工装准备等。
对船舶设计和初步设计进行审查，确保满足建造要求。
制定船舶建造的工艺流程、材料定额、工时定额等技术文件。
造船生产设计的基本原则与要求
安全性原则定义：确保船舶在正常营运、施工、维修等情况下，以及在各种可能的突发事件中，均能保持稳定，不会对人员、船舶和环境造成危害。
具体要求
对船舶的各个系统进行详细分析，找出可以优化的环节，降低成本。
选择性价比高的材料和设备，避免过度追求高性能而增加成本。
合理安排施工计划，提高生产效率，降低制造成本。
优化船舶的运营和维护方案，降低全寿命周期内的运营成本。
环保性原则定义：在船舶的设计、建造和运营过程中，采取有效的措施，减少对环境的负面影响，同时尽可能地利用资源，实现可持续发展。
《造船生产设计》PPT课件
目录
造船生产设计概述造船生产设计的基本原则与要求造船生产设计的具体实施造船生产设计的优化与改进造船生产设计的未来展望
造船生产设计概述
造船生产设计是在船舶设计和初步设计的基础上，按照一定的建造方针和工艺要求，对每一艘船舶的施工进行详细的技术组织与规划。
以船舶建造工艺和生产组织需求为依据，将初步设计转化为施工图纸和工艺技术文件，是指导后续生产、施工和检验的重要依据。
具体要求
采用环保材料和设备，减少对环境的污染。
优化船舶的能源利用，提高能效，减少碳排放。
合理处理船舶产生的废弃物，防止对环境造成危害。
考虑船舶的噪音、振动等对环境的影响，采取有效的控制措施。
创新性原则定义：在满足船舶的基本功能和性能要求的前提下，通过引入新技术、新工艺和新材料等方法，提高船舶的性能、安全和环保等方面的水平。

造船生产设计-01

造船生产设计-01
息。依靠工人的技艺和现场管理者的指挥。 工程为顺序式，先船体、再舾装、后涂装。
特征：设计与建造分离，壳、舾、涂施工分离； 周期长、质量差、效率低、安全难保障。
江苏科技大学先进制造技术中心
© 2004 MCAMT JUST 7
第一章 概论
焊接船时代——船舶分段建造，预舾装，预涂装
焊接技术不断进步和起重能力不断提高——分段建造。
江苏科技大学先进制造技术中心
© 2004 MCAMT JUST 15
第一章 概论
2.3、生产设计 在船舶设计过程中,在确定船舶总的建造方针前提下,以
详细设计为基础,根据船厂施工的具体条件，按工艺阶段、施 工区域和单元绘制记入各种工艺指示和各种管理数据的工作 图表,以及提供生产信息文件的一种设计过程。 将整个造船生产过程中的各种因素（人力、设备、场地、 器材等）通过设计的方式预先加以综合协调和优化。 提供造船生产所必需的图表和文件，使其能直接指导造 船生产过程有效的进行。
经营目标 （高质量、高效率、短周期、保安全）
江苏科技大学先进制造技术中心
© 2004 MCAMT JUST 5
第一章 概论
2、造船技术进步的需要
江苏科技大学先进制造技术中心
© 2004 MCAMT JUST 6
第一章 概论
铆接船时代——船舶整体建造 多为小型船舶，结构较简单。 作坊式建造方法，零件一个个直接送往船台铆接完成船体 设计图纸只给出产品信息，怎样建造、怎样组织建造的信
教学内容
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章
概论 生产管理与生产设计 生产设计标准和生产设计编码 生产设计准备 船体生产设计 舾装综合布置 管装生产设计 电装生产设计 居装生产设计 涂装生产设计 甲装生产设计

船舶制造过程 ppt课件

船舶制造过程 ppt课件

船体和上层建
船体和上层建
船
筑建造工艺
舶
筑建造工艺
建
大型化
造
的
环保要求 舾装工艺
内
人性化
容 舾装工艺
涂装工艺
1.1船体与上层建筑建造工艺 将船用钢材制成壳体和上层建筑的生
产过程。 将钢材制成船体构件，再将它们组装
焊接成中间产品（部件、分段、总段）， 然后吊运到船台或船坞总装成船体和上屋 建筑的生产工艺总过程。
例如制造一个中间产品甲板曲面分段就是在曲面分段生产线的胎架上用船体零部件装焊成甲板分区再吊运至涂装工位按涂装工程制造级迚行分段涂装作业然后运至舾装工位在分段上安装舾装件或舾装单元并迚行剩余的涂装作业使甲板曲面分段成为满足区域造船法的壳舾涂一体化要求的中间产品
船舶制造工艺
第一章 造船工程概论
第一节 船舶建造工艺的任务及内容
将在各条装焊生产线上制造的中间产品吊 运到船台上（或船坞内），按规定的吊装顺 序将中间产品组合成整个船体的过程，并按 制造级完成船内舾装和船台涂装作业。
船舶总装过程涉及到大量的起重和焊接作 业，因为对设备要求较高，该过程是船舶生 产中的瓶颈。
2.5 船舶下水
船舶虽然是水上建筑物,但却是在陆地上的车间、船台 （船坞）上建造的、当船舶的大部分工程完成后，必须借 助专门设备，采用专门的操作方法，将船舶从陆上移到水 中去，这就称为船舶下水。
3.船舶建造特点：作业面广、工作量大、工种多、安装复 杂、设计和建造周期长。
4.船舶建造工艺的目标： 高质量、高效率、短周期、确保 安全地建造船舶。
5.当前造船业面临的两大挑战
(1)国内外的造船市场会在建造周期、产品质量和 价格等方面进行越来越激烈的竞争；

造船生产设计-14

造船生产设计-14
防止水、油、潮湿等有害物质侵蚀； ➢ 在易燃、易爆区域，如集管区、油漆间等处，应布置防
爆电气设备；
江苏科技大学先进制造技术中心
© 2004 MCAMT JUST 49
第十一章 电装生产设计
➢ 电气设备不应贴近油舱、油柜等外壁表面安装。若必须 安装时，则设备与此类舱壁表面之间至少应有50mm的 距离，但工作时能产生高温的电气设备（如各类电阻器） 则禁止布置；
江苏科技大学先进制造技术中心
© 2004 MCAMT JUST 16
第八章 甲装生产设计
4、甲装生产设计与其他专业、部门协调内容 1）与船体确定各种开口及结构加强； 2）与机电部门确定其对各种设备安装的要求； 3）与生产管理部门讨论预舾装及工艺要求，与施工
部门了解其生产和设备条件； 4）与施工、检验部门协调反馈信息。
江苏科技大学先进制造技术中心
© 2004 MCAMT JUST 15
第八章 甲装生产设计
3、甲装生产设计的顺序 1）大型不可调整位置的设备（锚机、绞车、起货机
等）； 2）为大型设备件配备的铁舾件的定位（如弃链器、
带缆桩、吊臂托架等）； 3）交通装置铁舾件（如：扶梯、踏步、栏杆等）； 4）各种人孔盖、小舱盖、门等； 5）救生消防杂件。
小五金、搁架等； 6）门窗、绝缘、木作、家具、敷料、搁架等； 7）上建生活系统。
江苏科技大学先进制造技术中心
© 2004 MCAMT JUST 19
江苏科技大学先进制造技术中心
© 2004 MCAMT JUST 20
江苏科技大学先进制造技术中心
© 2004 MCAMT JUST 21
江苏科技大学先进制造技术中心
© 2004 MCAMT JUST 22

造船生产设计(1-2)PPT课件

造船生产设计(1-2)PPT课件

21
2021/6/1
第21页/共23页
【 作业布置 】 P18 思考与练习
一、简答题： 6、7 题 二、选择题： 5、6、7 题 三、判断题： 6、7、8、9 题
22
2021/6/1
第22页/共23页
感谢您的观看！
23
2021/6/1
第23页/共23页
