第一章船舶生产设计概论1 船舶工程特点及造船市场竞争需要2 造船技术进步和造船模式改革的需要3 铆接，焊接，区域造船时代进步及新问题------------------------------------------------- 14 船舶生产设计的基本概念5 我国过去和现在船舶设计阶段的划分6 现代船舶设计各阶段的工作内容和作用7 船舶生产设计的性质、含义、目的和推行生产设计的意义8 船舶生产设计的实施要求9 生产设计中设计部门与施工部门的配合关系10 生产设计与原船舶设计体制中施工设计的区别【课堂提问】1. 过去和现代船舶设计分别可分为哪几个阶段？2. 初步设计和详细设计是属于什么性质的设计？3. 生产设计是属于什么性质的设计？4. 过去的施工设计和现在的生产设计在内容上有什么相同之处和不同之处？ --------------- 311 生产设计内容分类（两种分类方法）12 船体生产设计主要工作13 舾装生产设计的主要内容------------------------------------------------------------ 514 生产设计事前准备工作及作用 ------- 生产技术准备，计划准备，工程控制准备15 建造方针书内容作用16 生产设计图表---工作图—管理表17 生产设计主要流程，搞好生产设计的工作要求【课堂提问】18. 生产设计事前准备的作用是什么？19. 生产设计事前准备的内容包括哪些？20. ----------------------------------------------------------------------------------------------------- 生产设计最终会产生哪些图表？--------------------------------------------------------------- 621 船舶设计规范流程------------------------------------------------------------- 7 ——1422 我国现行的船舶设计体制三种23 生产设计组织形式的两大类型，五种形式 ------------------------------------------------- 15 25 管理组，船体组，机装组，船装组，电装组和电算组的各自职能24 生产设计的主要特点和作用 -------------------------------------------------------- --- 16【课堂提问】1. 我国现行的船舶设计体制有哪三种类型？这三种体制分别适用于什么类型的船厂？2. 生产设计的组织形式归纳起来有那两大类？3. 生产设计室内的管理组的职能是什么工作任务是什么？------------------------------- 1725 推广生产设计的基础和条件（5 条）26. 生产设计对人员素质的要求27. 生产设计的人员大致分三层使用28. -------------------------------------------------------------------------------------------------------------------------- 标准的含义以及.制定、执行统一设计标准的重要性---------------------------------------------- 21 第二章船舶生产设计的事前准备工作1. 生产设计前的准备工作含义2. 生产设计准备工作的开展时间3. 生产设计前准备工作的作用及必要4，生产设计前准备工作的主要内容5，什么是工程控制6，船舶建造原则工艺说明书7，建造方针书定义8，建造方针书的编制要求9，建造方针书与原则工艺说明书的比较----------------------------------------------------- 21 10，建造方针书的主要内容两部分11,。
1船舶生产设计概论1.1船舶生产设计的基本概念1.1.1船舶工程特点及造船市场竞争需要11.1.2船舶生产设计基本概念21.1.3我国引入船舶生产设计的过程31.2生产设计的基本内容1.2.1船舶生产设计的内容及分类31.2.2船舶生产设计的事前准备41.2.3绘制生产设计图表51.2.4生产设计的工作流程及工作要求51.3生产设计的管理体制1.3.1现行生产设计体制141.3.2生产设计组织形式141.4生产设计的特点和作用1.4.1现行生产设计体制151.4.2 生产设计主要作用161.5推行生产设计的基础162船舶生产设计的准备工作2.1原则工艺说明书2.1.1事前准备工作的作用及必要性172.1.2生产设计前准备工作的主要内容182.2船舶建造方针书的编制2.2.1船舶建造方针书及其编制要求182.2.2船舶建造方针书的内容192.2.3建造方针书的编制方法202.3造船网络图2.3.1造船网络图222.3.2造船生产过程网络图的编制方法222.3.3船台吊装网络图242.4船舶建造施工要领的编制2.4.1船舶建造施工要领概述252.4.2船体施工要领的基本内容介绍252.5计划准备2.5.1计划准备概述282.5.2负荷计划282.5.3日程计划293船舶生产设计编码系统3.1生产设计编码的基本概念3.1.1编码的含义323.1.2造船生产设计编码的分类333.1.3成组技术、组合件333.2制订生产设计编码系统的原则333.3船体生产设计编码系统3.3.1生产设计编码系统的内容组成353.3.2船体结构编码的一般结构形式353.3.3不同工艺流程零件的编码形式363.3.4标准件编码结构形式363.3.5船体结构编码其他系统形势举例364船体建造工艺符号4.1生产设计标准体系4.1.1标准及船舶生产设计标准概述374.1.2生产设计标准体系374.1.3生产设计标准体系的结构374.1.4生产设计标准的级别划分374.1.5生产设计标准的管理374.2生产设计标准内容4.2.1基础标准384.2.2船舶生产设计标准384.2.3生产设计标准举例395船体工作图及管理表5.1船体生产设计的内容5.1.1船体生产设计概要405.1.2船体生产设计的主要内容405.2船体生产设计要领书的编制5.2.1船体生产设计要领书及其编制的目的415.2.2生产设计要领书的作用415.2.3生产设计要领书的主要内容415.2.4生产设计要领书的编制425.3船体工作图的设计出图模式5.3.1绘制船体工作图的两种模式425.3.2工序工位作业对信息的要求和表达方法435.3.3两种出图模式的比较445.3.4出图模式的选择445.4船体工作图5.4.1按工序工位出图的工作内容455.4.2按分段出图的工作图内容475.5套料图5.5.1套料图及其作用485.5.2手工套料485.5.3计算机套料495.6管理表5.6.1管理表及其作用495.6.2零件明细表495.6.3装配长度和焊接长度表515.6.4工时定额表525.6.5分段钢材备料表525.6.6分段重量重心表525.6.7自制、外协、外购、铸锻件清单536船体辅助性作业的设计（什么是造船生产的辅助性作业）6.1吊环及加强材的设计6.1.1吊环的设计536.1.2加强材的设计546.2脚手架的设计6.2.1船台墩木、支柱布置图556.2.2船台脚手架布置图556.2.3分段脚手架搭设图566.3工艺孔、通道及安全设施的设计6.3.1工艺孔576.3.2临时通道576.3.3安全设施577托盘管理简介7.1船舶舾装工程的发展过程7.1.1舾装作业及其特点587.1.2传统舾装597.1.3预舾装技术597.1.4区域西装技术607.1.5国内外预舾装水平607.2舾装综合布置图7.2.1区域西装设计的任务617.2.2舾装综合布置图概念及区域划分617.3编码技术概述7.3.1信息在船舶建造中的重要地位627.3.2编码627.3.3船舶建造采用编码技术的重要性627.4船舶建造编码系统的组成7.4.1船舶建造编码系统的基本构成627.4.2成本区分代码637.4.3作业类型代码637.4.4托盘管理代码637.4.5物资代码647.4.6舾装件代码647.4.7船体结构代码657.5船舶建造编码系统的组成7.5.1船舶建造编码系统的基本构思677.5.2船舶建造编码分类原则67。
Ø现代船舶设计可分为：初步设计初步设计((合同设计合同设计),),),详细设计详细设计详细设计,,和生产设计三阶段Ø初步设计与详细设计是解决造什么样的船的问题.生产设计则是解决怎样造船和怎样合理组织造船生产的问题。
Ø生产设计特点:1生产设计要解决的是“怎样造船”的问题2生产设计将涉及生产设计将涉及,,工艺工艺,,管理融为一体3生产设计必将涉及整个生产体系4生产设计将通过事前准备工作而贯穿整个船舶设计过程的始终5生产设计的过程是在图面上“模拟造船”的过程6生产设计的工作图表式现场生产的唯一依据。
生产设计的基本内容：生产设计的事前准备工作、生产设计图纸和管理表的绘制。
Ø生产设计包括两部分内容:船体生产设计和舾装生产设计Ø舾装生产设计又分为：船装船装,,机装机装,,和电装生产设计和电装生产设计..船装又可分为内装船装又可分为内装,,外装外装,,管装和涂装.内装是以居住舱室为主的室内舾装设计内装是以居住舱室为主的室内舾装设计,,外装指舱室外全船各层甲板的舾装设计外装指舱室外全船各层甲板的舾装设计,,又称甲板舾装称甲板舾装,,管装是指除机舱以外的全船性管系舾装管装是指除机舱以外的全船性管系舾装,,涂装是指全船的除锈处理与涂料涂装设计涂装设计,,包括原材料的预处理Ø生产设计前的准备工作,主要有生产技术准备主要有生产技术准备,,计划准备和工程控制准备三项工作Ø原则工艺说明书与船舶建造方针书的区别:1前者在推行生产设计前编制的综合性造船工艺文件后者是在推行生产设计之后编制的2，前者是由船厂设计部门或者是船体车间前者是由船厂设计部门或者是船体车间,,在方案设计在方案设计,,初步设计和技术设计的同时或之后初步设计和技术设计的同时或之后((在施工设计阶段在施工设计阶段),),),从整个船厂从整个船厂从整个船厂,,船舶产品的角度品的角度,,以船体为中心和重点以船体为中心和重点,,后者是以船体和舾装为中心和重点Ø船舶建造方针书是以船体为基础是以船体为基础,,以舾装为中心以舾装为中心,,以现代化造船技术为主导Ø建造方针书的内容一般可分为两部分:一为合同概要一为合同概要,,主要技术参数和主要无量主要技术参数和主要无量,,基本方针和部门方针二为附图方针和部门方针二为附图,,附表和综合协调。
船舶方案设计和生产设计清晨的阳光透过窗帘的缝隙，洒在我的办公桌上，我泡了杯热咖啡，准备开始今天的船舶方案设计和生产设计工作。
我闭上眼睛，让思绪飘回到那些年的海洋梦。
一、方案设计1.船舶类型与功能定位我们要确定船舶的类型。
是货船、客船还是油轮？我思考着。
货船要考虑载重量、航速、船体结构；客船则要关注乘客舒适度、安全系数和观光体验；油轮则要着重考虑油品运输的安全性和环保性。
2.船舶尺寸与布局确定了船舶类型后，我开始考虑船舶的尺寸。
船长、船宽、吃水深度，这些数据在我脑海中浮现。
我要思考船舶的内部布局。
驾驶室、机舱、货仓、乘客舱，这些功能区域如何合理划分，既能保证船舶的性能，又能提高使用效率。
3.动力系统与能源选择动力系统是船舶的核心。
传统的燃油发动机、蒸汽轮机，还是新型的太阳能、风能、电能？我权衡着各种能源的优缺点，力求在满足船舶性能的同时，降低能耗和污染。
4.船舶外观与风格船舶的外观设计同样重要。
流线型的船体、醒目的船头、舒适的驾驶室，这些元素都要考虑进去。
我思考着如何将现代审美与传统船舶元素相结合，打造出一款独具特色的船舶。
二、生产设计1.船体结构与材料生产设计阶段，我要考虑船体结构。
采用焊接还是铆接？船体材料选择钢、铝还是复合材料？我分析着各种材料的性能和成本，力求在保证船舶强度的同时，减轻重量，降低成本。
2.船舶设备与系统船舶设备包括导航、通信、动力、消防等系统。
我要根据船舶的功能和需求，选择合适的设备，并设计合理的系统布局，确保船舶在各种情况下都能正常运行。
3.船舶建造工艺与流程船舶建造工艺包括切割、焊接、涂装等。
我要制定详细的建造工艺流程，确保每个环节都能顺利进行。
同时，还要考虑船舶建造过程中的质量控制和安全防护措施。
4.船舶下水与试航船舶下水是建造过程中的重要环节。
我要设计合理的下水方案，确保船舶顺利下水。
试航阶段，我要对船舶的各项性能进行测试，确保船舶达到设计要求。
三、后期工作1.船舶交付与验收船舶交付后，我要与客户进行验收，确保船舶符合客户需求。

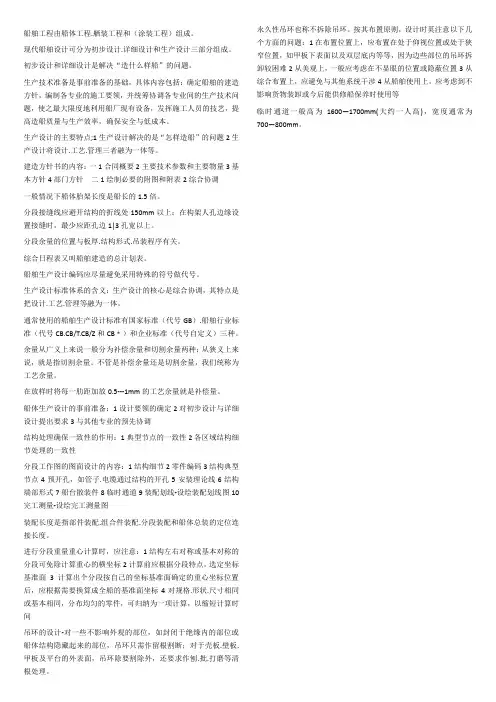

船舶工程由船体工程.舾装工程和（涂装工程）组成。
现代船舶设计可分为初步设计.详细设计和生产设计三部分组成。
初步设计和详细设计是解决“造什么样船”的问题。
生产技术准备是事前准备的基础，具体内容包括：确定船舶的建造方针，编制各专业的施工要领，并统筹协调各专业间的生产技术问题，使之最大限度地利用船厂现有设备，发挥施工人员的技艺，提高造船质量与生产效率，确保安全与低成本。
生产设计的主要特点;1生产设计解决的是“怎样造船”的问题2生产设计将设计.工艺.管理三者融为一体等。
建造方针书的内容：一1合同概要2主要技术参数和主要物量3基本方针4部门方针二1绘制必要的附图和附表2综合协调一般情况下船体胎架长度是船长的1.5倍。
分段接缝线应避开结构的折线处150mm以上；在构架人孔边缘设置接缝时，最少应距孔边1|3孔宽以上。
分段余量的位置与板厚.结构形式.吊装程序有关。
综合日程表又叫船舶建造的总计划表。
船舶生产设计编码应尽量避免采用特殊的符号做代号。
生产设计标准体系的含义：生产设计的核心是综合协调，其特点是把设计.工艺.管理等融为一体。
通常使用的船舶生产设计标准有国家标准（代号GB）.船舶行业标准（代号CB.CB/T.CB/Z和CB﹡）和企业标准（代号自定义）三种。
余量从广义上来说一般分为补偿余量和切割余量两种；从狭义上来说，就是指切割余量。
不管是补偿余量还是切割余量，我们统称为工艺余量。
在放样时将每一肋距加放0.5---1mm的工艺余量就是补偿量。
船体生产设计的事前准备：1设计要领的确定2对初步设计与详细设计提出要求3与其他专业的预先协调结构处理确保一致性的作用：1典型节点的一致性2各区域结构细节处理的一致性分段工作图的图面设计的内容：1结构细节2零件编码3结构典型节点4预开孔，如管子.电缆通过结构的开孔5安装理论线6结构端部形式7船台散装件8临时通道9装配划线-设绘装配划线图10完工测量-设绘完工测量图装配长度是指部件装配.组合件装配.分段装配和船体总装的定位连接长度。
船舶生产设计课程设计一、课程目标知识目标：1. 让学生理解船舶生产设计的基本概念、原理及流程。
2. 掌握船舶结构、船舶图纸的识别和解读。
3. 了解船舶生产中的材料选择、工艺方法及其对船舶性能的影响。
技能目标：1. 培养学生运用CAD软件绘制船舶结构图、船体布置图的能力。
2. 能够运用专业知识进行船舶生产过程中的问题分析和解决。
3. 提高学生的团队协作能力和项目管理能力，能参与船舶生产设计项目。
情感态度价值观目标：1. 培养学生对船舶行业的热爱和敬业精神，激发学生的专业学习兴趣。
2. 培养学生的创新意识，敢于尝试新的设计方法和工艺技术。
3. 增强学生的环保意识，认识到船舶生产设计在环保方面的重要性。
课程性质：本课程属于实践性较强的专业课程，结合理论知识与实际操作，培养学生的船舶生产设计能力。
学生特点：学生为高中年级，具有一定的物理、数学基础，对专业知识有一定的了解，但缺乏实际操作经验。
教学要求：结合学生特点，注重理论与实践相结合，以实际案例为引导，提高学生的实际操作能力和解决问题的能力。
将课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 船舶生产设计基本原理：包括船舶结构、设计流程、设计规范等，对应教材第一章内容。
2. 船舶图纸识别与解读：涉及船体结构图、船体布置图、电气系统图等，对应教材第二章内容。
3. 船舶材料与工艺：介绍船舶生产中常用的材料、加工工艺及对船舶性能的影响，对应教材第三章内容。
4. CAD软件应用：学习运用CAD软件绘制船舶结构图、船体布置图等，结合教材第四章内容。
5. 船舶生产设计案例解析：分析典型船舶生产设计案例，提高学生实际操作能力，对应教材第五章内容。
6. 船舶生产过程中的问题分析与解决：结合实际案例，培养学生分析问题和解决问题的能力，对应教材第六章内容。
7. 团队协作与项目管理：教授学生如何进行团队协作、项目管理，提高学生的组织协调能力，对应教材第七章内容。
精品范文，下载后可编辑造船生产设计习题汇总（2014年）第一章概论1、现代船舶设计分哪三个阶段？第二个阶段的设计内容主要有哪些？答；现代船舶设计划分为初步设计、详细设计和生产设计三个阶段。
第二阶段，即详细设计的内容是：①提供验船机构规定送审的图样和技术文件；②提供合同中规定送船东认可的图样和技术文件③提出工厂所需的材料、设备订货清单；④提供生产设计所必须具备的图样和技术文件；⑤现场施工所需的图样和技术文件。
2、现代船舶设计的基本原则是什么？答：现代船舶设计的基本原则是：⑴区域设计原则⑵中间产品为导向的原则⑶设计、工艺、管理一体化的原则⑷壳舾涂一体化的原则⑸各设计阶段相互结合的原则3、简述现代造船模式的定义。
答：所谓现代造船模式，可理解为以统筹优化理论为指导，应用成组技术原理，以中间产品为导向，按区域组织生产，壳、舾、涂作业在空间上分道，时间上有序，实现设计、生产、管理一体化，均衡、连续地总装造船。
5、生产设计在上世纪50 年代，开创于日本。
我国于1978 年引入生产设计，经历了研究、试行和推广、提高两个阶段。
6、初步设计和详细设计是解决造什么船的问题，生产设计是解决怎样造船和怎样合理组织造船生产的问题。
8、生产设计管理的内容包括技术管理、计划管理和人才管理。
第二章生产设计标准1、什么是标准？生产设计标准的作用是什么？答：标准是对产品的品种规格、尺寸、参数、技术要求、试验方法、工艺与工作方法、管理等方面所作的统一规定，是从事设计、生产、管理以及商品流通的一种共同技术依据。
生产设计标准作用：统一设计准则、减少设计工作量，提高设计质量，以及便于设计管理等。
2、制定生产设计标准的基本原则和注意点是什么？答：标准的编制要充分考虑设计上的使用要求、密切结构企业生产实际，合理利用资源，做到技术上先进，经济上合理，安全上可靠。
注意点是：①在标准推行成熟的基础上，编制技术指标更为先进的标准；②对基础性、通用性标准应先行编制，以提高船舶产品标准化和通用化的程度，为专业化生产创造条件；③要特别重视综合性与技术性较高的标准编制；④有利于简化工作图表的表达内容，有利于减少设计和管理的工作量；⑤引进、消化国包的先进标准，以期加速我国生产设计标准的制订。
