电力杆塔地脚螺栓施工管理与安装过程控制陕西西安710075摘要：输电线路杆塔在电力网络建设中，主要是对架空输电线路的支撑作用，通过输电线路杆塔使输电线路与地面保持相应的距离，从而能够对输电线路起到很好的保护作用，降低地面人为活动以及天气因素对输电线路运行安全性的影响。
当前我国所采用的输电线路杆塔在结构设计方面还存在着一定问题，与电力网络建设目标不符合，不能适应新时代电力网络建设的基础需要。
为此，需要对输电线路杆塔进行结构设计优化，使其承载能力、稳定性以及对输电线路的保护作用能够提升，从而促进我国电力网络建设发展。
地脚螺栓预埋作为电力杆塔工程施工中的工序。
一般情况下，在钢筋绑扎、模板加固完成后开始地脚螺栓预埋施工，实际施工中预留地脚螺栓预埋时间短，且地脚螺栓预埋要求定位准、精度高、速度快。
在地脚螺栓预埋过程中，特别是电力杆塔地脚螺栓预埋极易出现区域与结构主筋空间碰撞，导致锚板式地脚螺栓预埋效率低、难度大、法一次性预埋成功等问题。
基于此，本篇文章对电力杆塔地脚螺栓施工管理与安装过程控制进行研究，以供参考。
关键词：电力杆塔；地脚螺栓；施工管理；安装过程控制引言随着人们对电能需求量的不断上升，输电线工程也越来越受到人们的关注与重视，成为整个工程项目中备受人们重视的环节。
输电线路是电力系统中的重要组成部分，是连接发电站、变压器和用户的主要渠道。
一般来说，常见的输电线路主要由导线、线路杆塔、拉线、杆塔基础等组成。
通常来说，输电线路的基础主要指的是埋在地下的杆塔部分，基础是用来防止杆塔在外力作用下出现变形或者倾倒而形成的，也是采用防止杆塔在运行过程中出现下沉而设置的。
基于此，本文探究电力杆塔地脚螺栓施工管理与安装过程控制十分重要。
1电力工程中输电线路施工技术要点（1）要做好前期的准备工作。
在工程施工之前，相关单位应该做好前期的勘探和设计，以确保线路和杆塔没有出现位移、倾斜等情况，既要对地理位置以及地质、水文等各方面因素进行综合考虑，又要采取科学的方法，合理分析整个工程，以便更加全面详细的掌握实际情况。
江苏电网输变电工程标准化设计杆塔地脚螺栓江苏省电力公司2008年12月前言为进一步推进基建标准化建设，贯彻“两型三新”（资源节约型、环境友好型、新技术、新材料、新工艺）输电线路建设要求，在国家电网公司输变电工程典型设计的基础上，在江苏省电力公司的组织领导下，编制了杆塔地脚螺栓标准化设计。
本次江苏电网地脚螺栓标准化设计适用于省内新建、改造110kV、220kV、500kV输电线路工程。
由于编者水平有限，时间较短，错误和遗漏在所难免，敬请批评指正。
编者2008年11月30日目录前言第一篇总论 (1)1.目的、意义和总体原则 (1)1.1 标准化设计的目的和意义 (1)1.2 标准化设计的总体原则 (1)1.3 标准化设计的工作内容 (1)2.设计依据 (2)2.1 设计依据的主要规程规范 (2)3.模块划分 (2)4.设计原则和加工要求 (3)4.1 设计原则 (3)4.2 加工要求 (4)5.标准化设计使用说明 (4)5.1 标准化使用说明 (4)5.2 注意事项 (4)6.地脚螺栓制造图 (5)第一篇总论1.目的、意义和总体原则1.1标准化设计的目的和意义推行电网工程标准化设计是江苏省电力公司全面贯彻落实科学发展观，建设“资源节约型、环境友好型”社会，履行社会责任，大力提高集成创新能力的重要体现；是实施集约化管理，标准化建设的重要手段。
为积极贯彻江苏省电力公司关于“转变观念、技术创新”、“三沿少跨，跨则加强”的思路建设江苏电网，根据江苏省电力公司的部署，为统一设计标准、提高工作效率、降低工程造价，体现“资源节约型、环境友好型”的社会需求，推进技术创新成果转化标准化设计，成立了“电网标准化设计工作组”，开展江苏电网工程标准化设计工作。
电网工程标准化设计广泛吸纳了以往输电线路工程的设计成果和建设经验，是对前人成果的总结和借鉴，是提高集成创新能力的具体体现。
开展电网工程标准化设计工作的目的是：深入贯彻集约化管理思想，统一建设标准，统一材料规范；规范设计程序，加快设计、评审、材料加工的进度，提高工作效率和工作质量；减少设备型式、方便材料招标，方便运行维护；降低建设和运行成本。

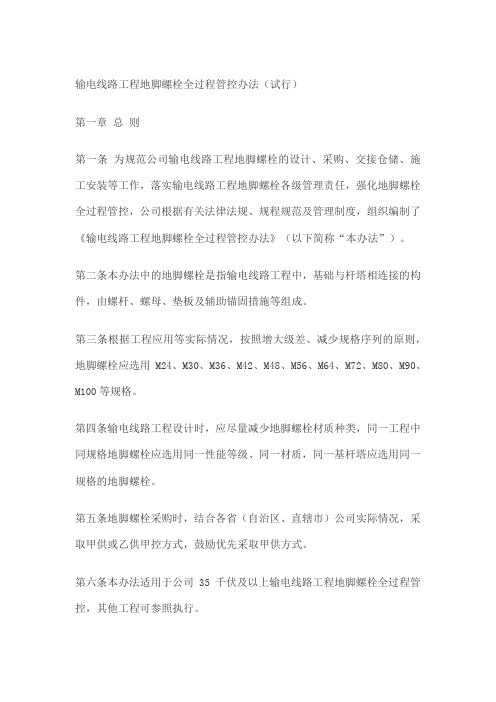

输电线路工程地脚螺栓全过程管控办法（试行）第一章总则第一条为规范公司输电线路工程地脚螺栓的设计、采购、交接仓储、施工安装等工作，落实输电线路工程地脚螺栓各级管理责任，强化地脚螺栓全过程管控，公司根据有关法律法规、规程规范及管理制度，组织编制了《输电线路工程地脚螺栓全过程管控办法》（以下简称“本办法”）。
第二条本办法中的地脚螺栓是指输电线路工程中，基础与杆塔相连接的构件，由螺杆、螺母、垫板及辅助锚固措施等组成。
第三条根据工程应用等实际情况，按照增大级差、减少规格序列的原则，地脚螺栓应选用M24、M30、M36、M42、M48、M56、M64、M72、M80、M90、M100等规格。
第四条输电线路工程设计时，应尽量减少地脚螺栓材质种类，同一工程中同规格地脚螺栓应选用同一性能等级、同一材质，同一基杆塔应选用同一规格的地脚螺栓。
第五条地脚螺栓采购时，结合各省（自治区、直辖市）公司实际情况，采取甲供或乙供甲控方式，鼓励优先采取甲供方式。
第六条本办法适用于公司35千伏及以上输电线路工程地脚螺栓全过程管控，其他工程可参照执行。
第二章选型设计第七条设计承包商要严格依据《输电杆塔用地脚螺栓与螺母》（DL/T 1236）、《钢结构设计规范》（GB50017）等标准规范的要求选型设计。
在地脚螺栓加工图等设计文件中，要注明地脚螺栓性能等级等必备信息，明确地脚螺栓的螺杆与螺母使用同一螺距系列，且螺母的性能等级不应低于相配的地脚螺杆的性能等级。
第八条建设管理单位对地脚螺栓型式有特殊要求时，应在施工图设计前对设计承包商提出明确要求，设计承包商在地脚螺栓设计中予以落实。
第九条设计承包商在输电线路工程中应用杆塔通用设计时，依据《输电线路铁塔制图和构造规定》（DL/T 5442）的要求，核实地脚螺栓规格，校核塔脚板上的地脚螺栓孔径、孔间距、孔边距等尺寸。
当需要增大地脚螺栓孔间距时，应校核塔脚板厚度是否满足要求，并修改与塔脚板相关的图纸。
二、“标准工艺” 的应用范围及检查方法
在基础施工标准工艺应用过程中按照《国家电网公司输变电工程工艺标准库》的要求，并结合业主项目部的《建设创优规划》37项的规定，其中基础施工适用5项，具体如下：
二、“标准工艺” 的应用范围及检查方法
在杆塔组立工程施工标准工艺应用过程中按照《国家电网公司输变电工程工艺标准库》的要求，并结合业主项目部的《建设创优规划》37项的规定，其中杆塔组立施工适用2项，具体如下：
二、“标准工艺” 的应用范围及检查方法
在架线工程施工标准工艺应用过程中按照《国家电网公司输变电工程工艺标准库》的要求，并结合业主项目部的《建设创优规划》37项的规定，其中杆塔组立施工适用24项，具体如下：
二、“标准工艺” 的应用范围及检查方法
在接地工程施工标准工艺应用过程中按照《国家电网公司输变电工程工艺标准库》的要求，并结合业主项目部的《建设创优规划》37项的规定，其中基础施工适用3项，具体如下：
二、“标准工艺” 的应用范围及检查方法
在线路防护施工标准工艺应用过程中按照《国家电网公司输变电工程工艺标准库》的要求，并结合业主项目部的《建设创优规划》37项的规定，其中基础施工适用3项，具体如下：
.。
输电线路工程地脚螺栓全过程管控办法（试行）第一章总则第一条为规范公司输电线路工程地脚螺栓的设计、采购、交接仓储、施工安装等工作，落实输电线路工程地脚螺栓各级管理责任，强化地脚螺栓全过程管控，公司根据有关法律法规、规程规范及管理制度，组织编制了《输电线路工程地脚螺栓全过程管控办法》（以下简称“本办法”）。
第二条本办法中的地脚螺栓是指输电线路工程中，基础与杆塔相连接的构件，由螺杆、螺母、垫板及辅助锚固措施等组成。
第三条根据工程应用等实际情况，按照增大级差、减少规格序列的原则，地脚螺栓应选用M24、M30、M36、M42、M48、M56、M64、M72、M80、M90、M100等规格。
第四条输电线路工程设计时，应尽量减少地脚螺栓材质种类，同一工程中同规格地脚螺栓应选用同一性能等级、同一材质，同一基杆塔应选用同一规格的地脚螺栓。
第五条地脚螺栓采购时，结合各省（自治区、直辖市）公司实际情况，采取甲供或乙供甲控方式，鼓励优先采取甲供方式。
第六条本办法适用于公司35千伏及以上输电线路工程地脚螺栓全过程管控，其他工程可参照执行。
第二章选型设计第七条设计承包商要严格依据《输电杆塔用地脚螺栓与螺母》（DL/T 1236）、《钢结构设计规范》（GB50017）等标准规范的要求选型设计。
在地脚螺栓加工图等设计文件中，要注明地脚螺栓性能等级等必备信息，明确地脚螺栓的螺杆与螺母使用同一螺距系列，且螺母的性能等级不应低于相配的地脚螺杆的性能等级。
第八条建设管理单位对地脚螺栓型式有特殊要求时，应在施工图设计前对设计承包商提出明确要求，设计承包商在地脚螺栓设计中予以落实。
第九条设计承包商在输电线路工程中应用杆塔通用设计时，依据《输电线路铁塔制图和构造规定》（DL/T 5442）的要求，核实地脚螺栓规格，校核塔脚板上的地脚螺栓孔径、孔间距、孔边距等尺寸。
当需要增大地脚螺栓孔间距时，应校核塔脚板厚度是否满足要求，并修改与塔脚板相关的图纸。
电力杆塔地脚螺栓施工管理与安装过程控制摘要：输电线路基础的重要组成部分是地脚螺栓，起到将杆塔荷载传递至基础混凝土的至关重要的作用。
其成本虽然只占工程投资的很小一部分，但是其可靠性却事关整条输电线路的安全。
本文梳理了地脚螺栓在设计、加工和施工安装过程中易发生的质量问题，有针对性地提出了优化地脚螺栓规格级差、通止规和通止环检查等预防改进措施，确保地脚螺栓安全可靠。
关键词：电力杆塔地脚螺栓；地脚螺栓管理；地脚螺栓安装引言2017年输电线路工程连续发生了“5.7”、“5.14”倒塔事故，事故原因均与地脚螺栓有关，在“5.14”事故通报中认定的直接原因是，“施工人员在组立铁塔时错误地使用了与地脚螺栓不匹配的螺母，导致地脚螺栓紧固力不足，在紧线过程中，铁塔受朝向内角的水平力作用产生上拔时，无法为铁塔基础提供足够的约束，造成铁塔倾覆”。
编者结合工程项目管理和现场施工经验，分析事故的形成原因，从地脚螺栓的设计、采购、交接仓储、安装管控及评价考核五个方面，探讨如何行之有效的杜绝事故的发生。
1易发生的质量问题1.1设计阶段目前电力行业中主要依据电力行业标准《架空输电线路基础设计技术规程》DL/T5219—2014选用地脚螺栓，通过对标准规定机械性能值和需求值比对，调节螺栓规格和数量，达到要求强度，地脚螺栓常用的结构形式有以下5种：L型、J 型、棘爪型、T型和I型。
与材料的抗拉强度相比，地脚螺栓的设计抗拉强度取值普遍偏低，例如Q235设计抗拉强度取值为160N/mm2，而Q235材料的抗拉值应为375～460N/mm2，设计安全系数相对较高。
由此可见，设计过程中存在的问题主要在于原材料本身的性能是否合格、能够满足要求。
1.2施工安装阶段施工安装阶段在国家电网公司大力推行输电线路通用设计的情况下，同一工程中往往采用同一模块中的不同塔型，如果两个相邻塔型所采用的地脚螺栓的规格之间的级差较小，在安装过程中未严格执行逐基包装的情况下，就可能存在螺栓和螺母规格不配套，即同牙距不同规格螺母螺栓混乱使用。
地脚螺栓设置要求和间距地脚螺栓是用于固定建筑物基础与地面之间的一种连接件。
在建筑工程中，地脚螺栓的设置要求和间距非常重要，直接关系到建筑物的稳定性和安全性。
本文将从地脚螺栓的设置要求和间距两个方面进行详细阐述。
一、地脚螺栓设置要求1. 设置数量：地脚螺栓的设置数量应根据建筑物的结构类型和重要性确定。
通常情况下，建筑物的每个基础角点至少设置一个地脚螺栓，非角点处可以根据需要适当增加。
2. 设置位置：地脚螺栓应设置在建筑物的基础边缘处，具体位置应根据建筑物的设计要求和地质条件确定。
地脚螺栓的设置位置应保证其能够有效地固定建筑物与地面之间的连接。
3. 间距要求：地脚螺栓的间距应根据建筑物的结构类型、建筑物的重量以及地质条件等因素进行合理确定。
一般情况下，地脚螺栓的间距不应大于2米，以保证地脚螺栓的受力均匀和稳定。
4. 材料选择：地脚螺栓的材料应符合国家相关标准，一般采用碳素结构钢材料制作。
在选择地脚螺栓材料时，应考虑其抗拉强度、抗腐蚀性能以及耐久性等因素。
5. 安装要求：地脚螺栓的安装应按照相关规范和要求进行。
在安装过程中，应保证地脚螺栓与基础之间的连接紧固可靠，避免出现松动或脱落的情况。
二、地脚螺栓的间距地脚螺栓的间距是指相邻两个地脚螺栓之间的距离。
地脚螺栓的间距应根据建筑物的结构类型、地质条件以及地脚螺栓的直径和长度等因素进行合理确定。
1. 建筑物结构类型：不同结构类型的建筑物对地脚螺栓的间距要求不同。
例如，对于框架结构的建筑物来说，地脚螺栓的间距应较小；而对于钢筋混凝土结构的建筑物来说，地脚螺栓的间距可以适当增大。
2. 地质条件：地质条件也是确定地脚螺栓间距的重要因素。
如果地基土壤的承载力较弱，地脚螺栓的间距应相对较小，以增加地脚螺栓的受力面积；如果地基土壤的承载力较强，地脚螺栓的间距可以适当增大。
3. 地脚螺栓的直径和长度：地脚螺栓的直径和长度也会对间距的确定产生影响。
一般情况下，地脚螺栓的直径越大、长度越长，其间距也应相应增大，以保证地脚螺栓之间的受力均匀和稳定。
Q / GDW ××× — 2008ICS 29。
240 国家电网公司企业标准Q / GDW 248。
7 — 2008输变电工程建设标准 强制性条文实施管理规程第7部分:输电线路工程施工Management regulation for enforcing the compulsory provisions ofstandards of transformer substation engineering constructionPart 7: Construction of power transmission lines2009-06—30发布2009—06-30实施国家电网公司发 布Q/GDWQ / GDW 248.7 — 20081Q / GDW 248.7 — 20082 目次前言 (366)1 范围 (367)2 规范性引用文件 (367)3 强制性条文执行计划 (367)4 施工准备 (368)5 基础工程施工 (369)5。
1 基础工程开工前 (369)5。
2 基础工程施工 (370)6 杆塔工程施工 (372)6.1 杆塔工程开工前 (372)6.2 杆塔工程施工 (372)7 架线工程施工 (373)7。
1 架线工程开工前 (373)7。
2 架线工程施工 (373)7。
3 35kV及以下架空电力线路架线工程施工 (376)8 接地工程施工 (376)9 竣工投产 (378)附录A(规范性附录）杆塔施工强制性条文引用表 (379)Q / GDW 248.7 — 2008前言，38295 9597 閗]20881 5191 冑36509 8E9D 躝根据国家电网公司国家电网科［2008］928号《关于下达国家电网公司2008年度标准制修订计划（第一批)的通知》，制定本规程。
本规程贯彻“强制性条文、强制性执行”的指导思想.《输变电工程建设质量强制性条文实施管理规程》是一套系列标准，用于输变电工程建设中强制性条文的执行、检查及记录。
输电线路工程地脚螺栓全过程管控办法（试行）第一章总则第一条为规范公司输电线路工程地脚螺栓的设计、采购、交接仓储、施工安装等工作，落实输电线路工程地脚螺栓各级管理责任，强化地脚螺栓全过程管控，公司根据有关法律法规、规程规范及管理制度，组织编制了《输电线路工程地脚螺栓全过程管控办法》（以下简称“本办法”）。
第二条本办法中的地脚螺栓是指输电线路工程中，基础与杆塔相连接的构件，由螺杆、螺母、垫板及辅助锚固措施等组成。
第三条根据工程应用等实际情况，按照增大级差、减少规格序列的原则，地脚螺栓应选用M24、M30、M36、M42、M48、M56、M64、M72、M80、M90、M100等规格。
第四条输电线路工程设计时，应尽量减少地脚螺栓材质种类，同一工程中同规格地脚螺栓应选用同一性能等级、同一材质，同一基杆塔应选用同一规格的地脚螺栓。
第五条地脚螺栓采购时，结合各省（自治区、直辖市）公司实际情况，采取甲供或乙供甲控方式，鼓励优先采取甲供方式。
第六条本办法适用于公司35千伏及以上输电线路工程地脚螺栓全过程管控，其他工程可参照执行。
第二章选型设计第七条设计承包商要严格依据《输电杆塔用地脚螺栓与螺母》（DL/T 1236）、《钢结构设计规范》（GB50017）等标准规范的要求选型设计。
在地脚螺栓加工图等设计文件中，要注明地脚螺栓性能等级等必备信息，明确地脚螺栓的螺杆与螺母使用同一螺距系列，且螺母的性能等级不应低于相配的地脚螺杆的性能等级。
第八条建设管理单位对地脚螺栓型式有特殊要求时，应在施工图设计前对设计承包商提出明确要求，设计承包商在地脚螺栓设计中予以落实。
第九条设计承包商在输电线路工程中应用杆塔通用设计时，依据《输电线路铁塔制图和构造规定》（DL/T 5442）的要求，核实地脚螺栓规格，校核塔脚板上的地脚螺栓孔径、孔间距、孔边距等尺寸。
当需要增大地脚螺栓孔间距时，应校核塔脚板厚度是否满足要求，并修改与塔脚板相关的图纸。
输电线路工程地脚螺栓全过程管控办法（试行）第一章总则第一条为规范公司输电线路工程地脚螺栓的设计、采购、交接仓储、施工安装等工作，落实输电线路工程地脚螺栓各级管理责任，强化地脚螺栓全过程管控，公司根据有关法律法规、规程规范及管理制度，组织编制了《输电线路工程地脚螺栓全过程管控办法》（以下简称“本办法”）。
第二条本办法中的地脚螺栓是指输电线路工程中，基础与杆塔相连接的构件，由螺杆、螺母、垫板及辅助锚固措施等组成。
第三条根据工程应用等实际情况，按照增大级差、减少规格序列的原则，地脚螺栓应选用M24、M30、M36、M42、M48、M56、M64、M72、M80、M90、M100等规格。
第四条输电线路工程设计时，应尽量减少地脚螺栓材质种类，同一工程中同规格地脚螺栓应选用同一性能等级、同一材质，同一基杆塔应选用同一规格的地脚螺栓。
第五条地脚螺栓采购时，结合各省（自治区、直辖市）公司实际情况，采取甲供或乙供甲控方式，鼓励优先采取甲供方式。
第六条本办法适用于公司35千伏及以上输电线路工程地脚螺栓全过程管控，其他工程可参照执行。
第二章选型设计第七条设计承包商要严格依据《输电杆塔用地脚螺栓与螺母》（DL/T 1236）、《钢结构设计规范》（GB50017）等标准规范的要求选型设计。
在地脚螺栓加工图等设计文件中，要注明地脚螺栓性能等级等必备信息，明确地脚螺栓的螺杆与螺母使用同一螺距系列，且螺母的性能等级不应低于相配的地脚螺杆的性能等级。
第八条建设管理单位对地脚螺栓型式有特殊要求时，应在施工图设计前对设计承包商提出明确要求，设计承包商在地脚螺栓设计中予以落实。
第九条设计承包商在输电线路工程中应用杆塔通用设计时，依据《输电线路铁塔制图和构造规定》（DL/T 5442）的要求，核实地脚螺栓规格，校核塔脚板上的地脚螺栓孔径、孔间距、孔边距等尺寸。
当需要增大地脚螺栓孔间距时，应校核塔脚板厚度是否满足要求，并修改与塔脚板相关的图纸。
第三章供应采购第十条采取甲供方式时：（1）省（自治区、直辖市）公司建设部组织建设管理单位提前梳理工程所需地脚螺栓型号，并将统计情况反馈物资部门。
（2）省（自治区、直辖市）公司物资部门汇总采购需求，采用公开招标或电商化方式组织采购。
其中：电商化寻源采购结果部署于国网公司电商化平台二级采购专区。
（3）采用公开招标方式的，物资部门依据合同并结合工程实施进度，组织供应商及时交付。
采用电商化采购方式的，由业主项目部按照工程实施进度，在国网公司电商化采购平台进行下单选购。
第十一条采取乙供甲控方式时：（1）施工承包商采购地脚螺栓时，应对地脚螺栓供应商制造装备、加工场地、试验检验等生产能力开展现场核实，选择合格供应商。
（2）地脚螺栓由施工承包商集中统一组织采购，严禁施工项目部或施工队伍私自采购。
（3）施工项目部须将拟采用地脚螺栓供应商资质材料报业主、监理项目部备案（审查）。
第十二条各采购主体应与地脚螺栓供应商签订书面采购合同。
采购合同中重点明确数量、规格型号、质量标准、交货地点、验收方式、经济责任以及其他需要说明的事项。
第十三条地脚螺栓中的螺杆与螺母应成套配送。
出厂前标识应包括但不限于性能等级、规格。
同一标段中同套螺栓的螺杆与螺母采用唯一且相同的标识，避免现场混用安装。
第十四条地脚螺栓出厂前，采取实物抽样的方式，采购主体组织供应商、监造或监理，对同一交检批次委托第三方检验机构检测，出具检测报告。
第四章交接仓储第十五条现场仓储应按照施工项目部到货验收、入库，监理抽验等流程开展。
第十六条施工项目部应收集地脚螺栓产品质量证明文件。
质量证明文件包括产品合格证、选用的钢材及熔炼分析（化学分析）、机械性能、其他要求的内容。
并提交监理项目部审查，申请开箱验收。
第十七条施工项目部应按地脚螺栓到货批次进行到货验收。
验收合格的办理登记入库手续，不合格的应拒收。
（1）到货验收指清点到货数量、核对产品规格、进行外观检查等，重点检查地脚螺栓的螺杆、螺母、垫板是否按要求进行标记。
核对产品规格指使用游标卡尺等测量工具核对地脚螺栓尺寸是否满足设计要求。
外观检查包括标记匹配、无锈蚀、无明显外观缺陷等。
（2）地脚螺栓到货验收合格后，施工项目部应及时登记入库。
入库台账应明确工程名称、生产厂家、产品规格、材质、性能等级、到货时间、到货数量等信息。
（3）地脚螺栓应按不同工程、生产厂家、产品规格、材质、性能等级成套分类存放，并明确标识。
（4）地脚螺栓在运输、保管过程中应轻装、轻卸，防止损伤螺纹，存放时应有防潮、防磨措施，严禁露天存放。
第十八条监理项目部组织采购主体代表、业主项目部、供应商、施工项目部按到货批次进行抽验。
第十九条设计有复试要求或业主、监理项目部对地脚螺栓质量存在疑议时（发现原材料质量文件不齐或不实，外观有明显缺陷），应在现场监理工程师见证下，进行取样送有资质单位检测，在检测报告经监理项目部审查合格后方可使用。
第二十条施工项目部负责地脚螺栓出入库管理，规范入库、存放、领用、回收等管理程序，保证账、卡、物一致。
台账中应明确工程名称、杆塔号、生产厂家、产品规格、材质、性能等级、数量、时间、经办人等信息。
第五章施工安装第二十一条基础浇筑施工前，按照“一基一领”和“同一基杆塔基础使用同一厂家”的要求，由基础施工班组领取地脚螺栓。
第二十二条地脚螺栓安装时，施工班组质检员应按照设计图纸核对地脚螺栓规格、标识。
测量员按照设计几何尺寸对地脚螺栓进行找正。
第二十三条基础混凝土浇筑前，施工班组应先对地脚螺栓上端螺纹部位采取包裹措施。
第二十四条基础浇筑拆模后，施工班组应对露出基础顶面的螺杆部位采取防锈措施，并由质检员复核地脚螺栓位移。
第二十五条施工班组在回收螺母、垫板时，应“一腿一串，单基包装”，在包装上标记工程名称、杆塔号等信息，并移交材料站统一保管。
第二十六条杆塔组立施工前，施工班组按照“一基一领”的要求，由杆塔作业层班组骨干人员领取螺母、垫板。
施工项目部材料员应认真复核工程名称、杆塔号、产品规格，逐基发放螺母、垫板。
第二十七条塔脚板安装前，施工班组质检员应复核地脚螺母、螺杆、垫板的标识与塔号是否匹配，确认无误后方可施工。
发现螺母、垫板等缺失时，施工承包商应联系原供应商进行增补，严禁私自加工或购买。
第二十八条塔脚板安装中，施工班组质检员应监督施工人员及时将螺母和垫板安装齐全，确保两螺母及垫板应与塔脚板靠紧。
对4个以上圆形布置的地脚螺栓，紧固时应对称顺序紧固。
第二十九条杆塔组立和放线作业中，放线段的杆塔地脚螺栓安装紧固和防卸情况应纳入作业必备条件确认范畴，由施工班组质检员确认，并在每日站班会及风险控制措施检查记录表中记录。
第三十条杆塔组立后，施工班组质检员应监督施工人员随即拧紧螺母采取相应的防卸措施（8.8级高强度地脚螺栓不应采用螺纹打毛的防卸措施）。
第三十一条施工项目部应在保护帽浇筑前提请监理项目部，现场检查确认地脚螺母和垫板已安装齐全、紧固到位，无误后方可浇筑保护帽。
第六章验收检查第三十二条地脚螺栓的安装、紧固情况应严格落实三级自检要求。
基础及保护帽浇筑前，监理进行隐蔽工程验收时，应对地脚螺栓规格、标识、安装等一并验收。
基础浇筑过程中、组塔过程中、架线过程中、保护帽浇筑过程中的螺栓管控情况，监理应纳入旁站并记录。
第三十三条监理初验、中间验收时，应将地脚螺栓的螺杆、螺母、垫板标记匹配情况，以及两螺母及垫板与塔脚板是否靠紧纳入重点检查内容。
其中，施工项目经理、总监应对所有耐张塔、30%直线塔进行抽检，业主项目部安全专责对“三跨”区段等重要耐张塔、10%直线塔进行抽检。
第三十四条建设管理单位应结合工程检查，对各参建单位的地脚螺栓全过程管控职责落实情况进行督查。
第三十五条施工项目部应做好地脚螺栓资料归档工作，内容应包含但不限于以下资料：（1）地脚螺栓生产厂家资质；（2）地脚螺栓产品质量证明文件；（3）地脚螺栓出入库台账；（4）地脚螺栓使用跟踪记录。
第三十六条工程投运后的达标投产或优质工程评比等检查中，每个线路工程必须随机抽取不少于总基数1%的杆塔，并选取抽取杆塔的1个保护帽，进行破坏性检查。
第七章考核评价第三十七条建设管理单位要重点检查设计承包商施工图设计阶段有关文件，将设计承包商落实本办法的情况纳入设计质量考核及资信评价。
第三十八条建设管理单位对施工承包商现场仓储、施工安装等过程管控进行评价。
对落实本办法不到位的，公司将依据供应商不良行为相关规定严肃处理。
第三十九条对于发生严重质量缺陷的供应商，各省（自治区、直辖市）公司物资部门应将供应商列入“黑名单”，上报公司总部，并在公司系统内通报。
第八章附则第四十条本办法由国网基建部负责解释并监督执行。
第四十一条本办法自下发之日开始施行，原《国网基建部关于加强输电线路工程地脚螺栓管控的通知（基建安质〔2017〕57号）》、《国网基建部关于进一步规范输电线路杆塔设计地脚螺栓选用要求的通知（基建技术〔2017〕92号）》同时废止。
