双向板计算

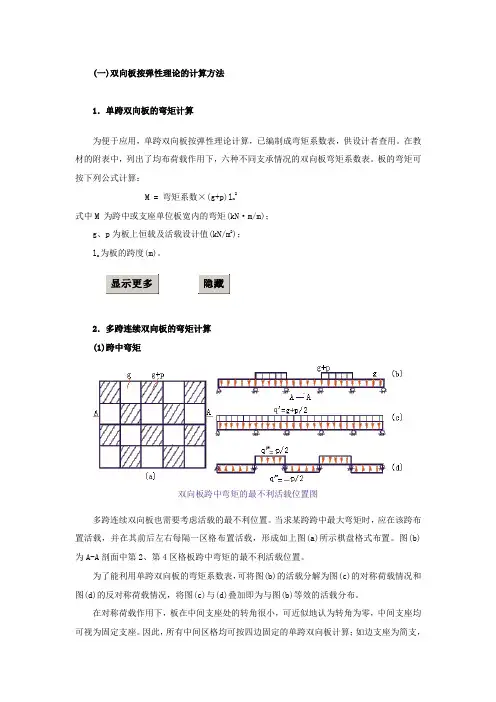

(一)双向板按弹性理论的计算方法1．单跨双向板的弯矩计算为便于应用，单跨双向板按弹性理论计算，已编制成弯矩系数表，供设计者查用。

在教材的附表中，列出了均布荷载作用下，六种不同支承情况的双向板弯矩系数表。

板的弯矩可按下列公式计算：M = 弯矩系数×(g+p)l x2式中M 为跨中或支座单位板宽内的弯矩(kN·m/m)；g、p为板上恒载及活载设计值(kN/m2)；l x为板的跨度(m)。

显示更多隐藏2．多跨连续双向板的弯矩计算(1)跨中弯矩双向板跨中弯矩的最不利活载位置图多跨连续双向板也需要考虑活载的最不利位置。

当求某跨跨中最大弯矩时，应在该跨布置活载，并在其前后左右每隔一区格布置活载，形成如上图(a)所示棋盘格式布置。

图(b)为A-A剖面中第2、第4区格板跨中弯矩的最不利活载位置。

为了能利用单跨双向板的弯矩系数表，可将图(b)的活载分解为图(c)的对称荷载情况和图(d)的反对称荷载情况，将图(c)与(d)叠加即为与图(b)等效的活载分布。

在对称荷载作用下，板在中间支座处的转角很小，可近似地认为转角为零，中间支座均可视为固定支座。

因此，所有中间区格均可按四边固定的单跨双向板计算；如边支座为简支，则边区格按三边固定、一边简支的单跨双向板计算；角区格按两邻边固定、两邻边简支的单跨双向板计算。

在反对称荷载作用下，板在中间支座处转角方向一致，大小相等接近于简支板的转角，所有中间支座均可视为简支支座。

因此，每个区格均可按四边简支的单跨双向板计算。

将上述两种荷载作用下求得的弯矩叠加，即为在棋盘式活载不利位置下板的跨中最大弯矩。

(2)支座弯矩支座弯矩的活载不利位置，应在该支座两侧区格内布置活载，然后再隔跨布置，考虑到隔跨活载的影响很小，可假定板上所有区格均满布荷载(g+p)时得出的支座弯矩，即为支座的最大弯矩。

这样，所有中间支座均可视为固定支座，边支座则按实际情况考虑，因此可直接由单跨双向板的弯矩系数表查得弯矩系数，计算支座弯距。

%双向板荷载导算及计算永久荷载标准值：由板传来(1－2α^2＋α^3)×(qGk×lcy/2)＝长边梁自重bx×hx×25/1000000＝长边梁梁侧抹灰自重2×20×hx×20/1000000＝可变荷载标准值：由板传来基本组合：由可变荷载效应控制由永久荷载效应控制标准组合：准永久组合：作6.21(kN/m)由板传来2.16(kN/m)短边梁自重0.24(kN/m)短边梁梁侧抹灰自重qxGk ＝8.37(kN/m)qxQk ＝(1－2α^2＋α^3)×(qQk ×lcy/2)＝0.52(kN/m).qgx1＝ 1.2qxGk+1.4qxQk ＝10.76(kN/m)qgx2＝1.35qxGk+1.4*0.7qxQk ＝11.80(kN/m)(kN/m)qgxK ＝qxGk+qxQk ＝8.88(kN/m)qgxQ ＝qxGk+0.5qxQk ＝8.62(kN/m)永久荷载标准值：(5/8)×(qGk×lcy/2)＝4.69(kN/m)by×hy×25/1000000＝2.59(kN/m)2×20×hy×20/1000000＝0.32(kN/m)qyGk ＝7.28(kN/m)可变荷载标准值：由板传来qyQk ＝(5/8)×(qQk ×lcy/2)＝0.39(kN/m)基本组合：.由可变荷载效应控制qgy1＝1.2qyGk+1.4qyQk ＝9.28(kN/m)由永久荷载效应控制qgy2＝1.35qyGk+1.4*0.7qyQk ＝10.21(kN/m)qgy ＝max(qgy1，qgy2)＝10.21(kN/m)标准组合：qgyK ＝qyGk+qyQk ＝7.67(kN/m)准永久组合：qgyQ ＝qyGk+0.5qyQk ＝7.47(kN/m)作用在短边梁上的荷载。

弹性双向板计算
在进行弹性双向板的计算时，需要使用一些基本的公式和原理。

下面是关于弹性双向板计算的一些基本原理和公式：
1.位移和应变的关系：
ε=(ΔL/L)=(y/r)
其中，ε是单位长度的应变，ΔL是位移，L是板的边长，y是位移距离，r是板的曲率半径。

2.应力和应变的关系：
σ=Eε=Ey/r
其中，σ是单位面积的应力，E是材料的弹性模量。

3.弯曲方程：
弯曲是弹性双向板最主要的变形形式。

根据弯曲理论，弹性双向板的弯曲方程可以表示为：
M=Dη/z
其中，M是弯矩，D是抵抗弯曲的几何刚度系数（弯曲刚度），η是受力方式的常数（取决于荷载类型和边界条件），z是抵抗弯曲的几何形状参数。

4.抵抗弯曲的几何刚度系数：
抵抗弯曲的几何刚度系数D可以通过以下公式计算：
D=(Eh^3/12(1-μ^2))
其中，E是材料的弹性模量，h是板的厚度，μ是材料的泊松比。

5.抵抗弯曲的几何形状参数：
抵抗弯曲的几何形状参数z可以通过以下公式计算：
z=(h^2/6)
其中，h是板的厚度。

以上是弹性双向板计算中的一些基本原理和公式。

需要根据具体的设计条件和要求，结合实际情况选取适合的公式和原理进行计算。

通过应用这些公式和原理，可以对弹性双向板进行合理的设计和计算，以满足结构的强度和稳定性要求。

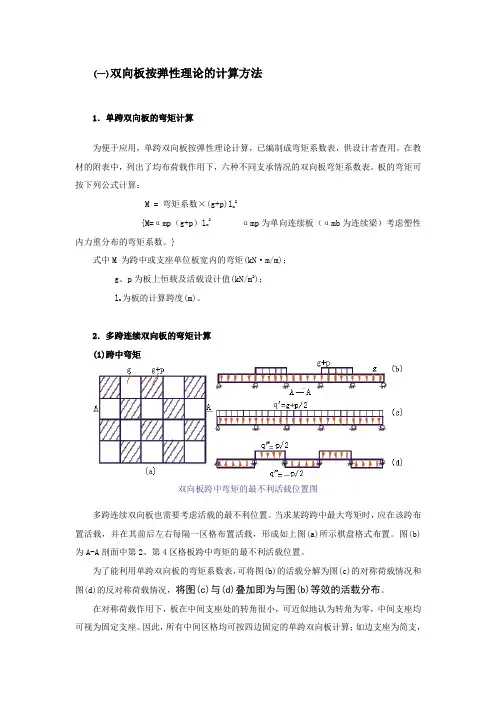

(一)双向板按弹性理论的计算方法1．单跨双向板的弯矩计算为便于应用，单跨双向板按弹性理论计算，已编制成弯矩系数表，供设计者查用。

在教材的附表中，列出了均布荷载作用下，六种不同支承情况的双向板弯矩系数表。

板的弯矩可按下列公式计算：M = 弯矩系数×(g+p)l x2{M=αmp（g+p）l x2 αmp为单向连续板（αmb为连续梁）考虑塑性内力重分布的弯矩系数。

}式中M 为跨中或支座单位板宽内的弯矩(kN·m/m)；g、p为板上恒载及活载设计值(kN/m2)；l x为板的计算跨度(m)。

2．多跨连续双向板的弯矩计算(1)跨中弯矩双向板跨中弯矩的最不利活载位置图多跨连续双向板也需要考虑活载的最不利位置。

当求某跨跨中最大弯矩时，应在该跨布置活载，并在其前后左右每隔一区格布置活载，形成如上图(a)所示棋盘格式布置。

图(b)为A-A剖面中第2、第4区格板跨中弯矩的最不利活载位置。

为了能利用单跨双向板的弯矩系数表，可将图(b)的活载分解为图(c)的对称荷载情况和图(d)的反对称荷载情况，将图(c)与(d)叠加即为与图(b)等效的活载分布。

在对称荷载作用下，板在中间支座处的转角很小，可近似地认为转角为零，中间支座均可视为固定支座。

因此，所有中间区格均可按四边固定的单跨双向板计算；如边支座为简支，则边区格按三边固定、一边简支的单跨双向板计算；角区格按两邻边固定、两邻边简支的单跨双向板计算。

在反对称荷载作用下，板在中间支座处转角方向一致，大小相等接近于简支板的转角，所有中间支座均可视为简支支座。

因此，每个区格均可按四边简支的单跨双向板计算。

将上述两种荷载作用下求得的弯矩叠加，即为在棋盘式活载不利位置下板的跨中最大弯矩。

(2)支座弯矩支座弯矩的活载不利位置，应在该支座两侧区格内布置活载，然后再隔跨布置，考虑到隔跨活载的影响很小，可假定板上所有区格均满布荷载(g+p)时得出的支座弯矩，即为支座的最大弯矩。
