活塞连杆机构

  • 格式：doc
  • 大小：622.50 KB
  • 文档页数：10

目录
第章三维设计 (3)
.1绘制活塞 (3)
.2 绘制连杆............................................................................. .8 .2 绘制连杆底盖....................................................................... .8 .2 绘制曲柄轴.......................................................................... .8 第章活塞连杆机构的装配.. (10)
.1创建基准面和基准轴 (10)
.2装配过程 (10)
绘制活塞
(1).文件—新建—零件(子类型实体) —输入名字PRT0001,取消使用缺省模版—选择mm单位的模版。

(2).创建活塞设计参数
工具—参数—输入参数如下图所示：
(3).在工具的关系菜单中添加活塞的参数关系式。

活塞高 H =1.5D
活塞环带高度 HB=0.176H
活塞销座高 HA=0.66H
活塞销座内径 DA=0.33D
(4).绘制步骤
①. 单击，选取平面RIGHT，同时按住Ctrl选取平面FRONT，单击确定，生成基准轴A1。

②.单击，选取RIGHT为草绘平面，FRONT为参考平面，绘制图截面。

③.绘制一个直径为D的同心圆，单击，进行总长为H的单向拉伸。

④.创建基准面DTM1，平行于TOP面，距离D/2。

单击，选取DTM1为草绘平面，RIGHT为参考平面，选取圆柱端面作为参
照，绘制图所示的截面。

单击，进行总长为0.125D的单向拉伸，选择去除材料，确定。

然后单击，以TOP面为镜像平面，进行镜像。

⑤.单击，选取DTM1为草绘平面，RIGHT为参考平面，选取之前所画轮廓为
参照绘制直径为DA的同心圆，单击，进行总长为D的单向拉伸，选择去除材料。

⑥.单击选取工件进行抽壳,壁厚0.125D。

⑦.单击，选取FRONT为草绘平面，RIGHT为参考平面，选取圆周作为参照，绘制图所示的截面。

单击，选取所绘截面，以基准轴A1为圆心，进行旋转，选取去除材料。

⑧. 在模型树中选取刚才绘制的，然后在工具栏中选取，
选择方向阵列,选取轴A1，数量3，距离8.925，进行阵列。

⑨．创建基准面DTM2，平行于RIGHT面，距离为H。

单击，选取DTM2为草绘平面，绘制宽度为0.44D的长方体，单击，进行单向拉伸，选择去除材料。

⑩．通过倒圆角命令对活塞内壁进行倒角,半径为2
绘制连杆
(1).文件—新建—零件(子类型实体) —输入名字PRT0002,取消使用缺省模版—选择mm单位的模版。

(2).创建连杆设计参数
工具—参数—输入参数如下图所示：
(3).在工具的关系菜单中添加活塞的参数关系式。

连杆小头内径 DAMIN=0.33*D
连杆小头外径 DAMAX=1.27*DAMIN
连杆大头内径 DBMIN=2.4DAMIN
连杆大头外径 DBMAX=1.45DBMAX
连杆小头宽 K1=1.9*DAMIN
连杆大头宽 K2=3.78*DAMIN
(4).绘制步骤
①. 单击，选取平面RIGHT，同时按住Ctrl选取平面FRONT，单击确定，生成基准轴A1。

②.单击，选取RIGHT为草绘平面，FRONT为参考平面，绘制下图截面。

单击，进行厚度为46的双向拉伸。

③.选择倒圆角命令，小头和大头颈部的圆角半径分别为0.6DAMAX和0.6DBMAX，
边缘倒角半径为8。

④.单击，选择大小头外圆分别创建轴A_2和A_3，然后单击，选择A_2
和A_3分别打孔，大小分别为DAMIN和DBMIN。

⑤.选取TOP面，单击，绘制如下草图进行单项拉伸，拉伸高度为80，单击
选取拉伸项以FRONT面进行镜像。

⑥.单击，选择拉伸项外圆创建轴A_6和A_7，然后单击，选择A_6和
A_7分别打孔，直径为12。

绘制连杆底盖
(1).文件—新建—零件(子类型实体) —输入名字PRT0003,取消使用缺省模版—选择mm单位的模版。

(2).创建活塞设计参数
工具—参数—输入参数如下图所示：
(3).在工具的关系菜单中添加活塞的参数关系式。

大头内径 DBMIN=2.4*0.33*D
大头外径 DBMAX=1.45*2.4*0.33*D
(4).绘制步骤
①. 单击，选取平面RIGHT，同时按住Ctrl选取平面FRONT，单击确定，生成基准轴A1。

②.单击，选取RIGHT为草绘平面， TOP为参考平面，绘制下图截面。

单击，进行厚度为46的双向拉伸。

③.选择倒圆角命令，边缘倒角半径为8。

④.选取TOP面，单击，绘制如下草图进行单项拉伸，拉伸高度为80，单击
选取拉伸项以FRONT面进行镜像。

⑤.单击，选择拉伸项外圆创建轴A_6和A_7，然后单击，选择A_6和
A_7分别打孔，直径为12。

绘制曲柄
(1).文件—新建—零件(子类型实体) —输入名字PRT0004,取消使用缺省模版—选择mm单位的模版。

(2).创建连杆设计参数
工具—参数—输入参数如下图所示：
(3).在工具的关系菜单中添加活塞的参数关系式。

活塞小圆外半径 DQB=(DQA+10)/2
活塞大圆内径 DWA=DQA/1.2*1.5
活塞大圆外半径 DWB=(DWA+10)/2
轴线高 H=DQA/1.2*1.25
挡板厚度 TA=T/0.875*0.3125
轴厚 TB=T/0.875*2.125
(4).绘制步骤
①⒆单击，选取RIGHT为草绘平面， TOP为参考平面，绘制直径为83.16的圆，单击，进行厚度为46的双向拉伸。

②.创建基准面DTM1，平行于RIGHT面，距离为23。

③.单击，选取DTM1为草绘平面， TOP为参考平面，绘制下图截面，单击，进行厚度为TA的单向拉伸。

④.创建基准面DTM2，平行于RIGHT面，距离为23+TA。

⑤.单击，选取DTM2为草绘平面， TOP为参考平面，以大圆外圆为参照绘制同心圆，直径为DWB，单击，进行厚度为TB的单向拉伸。

⑥.单击，对之前进行的拉伸2和拉伸3以RIGHT面为对称平面进行镜像。

3.1装配过程
(1).单击装配按钮，选择活塞打开。

再单击装配按钮，选择连杆打开。

选择圆柱连接，打开放置，轴对齐和平移参数如图所示：
(2).再单击装配按钮，选择曲柄轴和连杆底座打开。

选择常规和销钉连接，进行同上的设置，完成装配。

(3).完成蜗轮蜗杆的装配如图3-6所示：。

合集下载

第一节 活塞、连杆的运动及其作用力

第一节 活塞、连杆的运动及其作用力

x′1=ω*sin* R
x′2= (2ω)sin2 *λR /4
=0°(上止点)或=180°(下止点),x′ =0， 最大速度x′max出现在α＜90°的某一位置
3 活塞的加速度 X″≈ω2cos *R + (2ω) 2cos2 *λR /4 X″＝ x″1＋x″2 x″ 1=ω2cos *R ，是一次曲柄的向心加速 度在气缸中心线的投影 x″2= (2ω) 2cos2 *λR /4，是二次曲柄 的向心加速度在气缸中心线的投影 α=0°时, x″max=Rω2 (1+λ),方向向下， 最大 α=180°时, x″= -Rω2(1-λ)，方向向上 α＜90°或α＞270°的某个位置x″ =0(此 时活塞速度最大)
α=0°时,x=0(即活塞在上止点)
α=180°时,x=2R=S(即活塞在下止点)
R 2
α=90°或270°时,x=R+ ＞R ，即活塞不 在行程ห้องสมุดไป่ตู้央，而在α90°或 α270°的某一 位置时X＝R
2活塞的速度
X′≈ω*sin *R + (2ω)sin2 *λR /4
x′=x′1+x′2

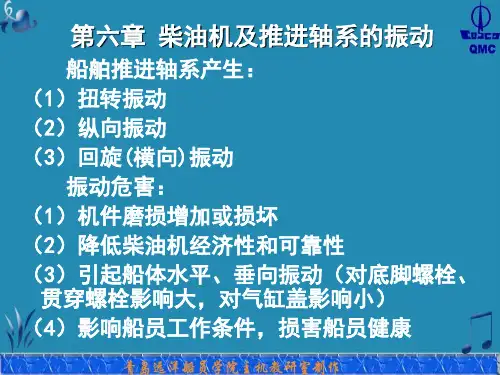

第六章 柴油机及推进轴系的振动
船舶推进轴系产生： （1）扭转振动 （2）纵向振动 （3）回旋(横向)振动 振动危害： （1）机件磨损增加或损坏 （2）降低柴油机经济性和可靠性 （3）引起船体水平、垂向振动（对底脚螺栓、 贯穿螺栓影响大，对气缸盖影响小） （4）影响船员工作条件，损害船员健康
第一节
活塞、连杆的运动及其作用力
五、曲轴回转不均匀度 1.定义：曲轴回转最大角速度与最小角速 度之差与平均角速度之比 2.原因：动力输出不均（四冲程机相对大） 3.影响因素： （1）气缸数 多则不均匀度小 （2）飞轮 小则不均匀度大 （3）柴油机行程 长超长则不均匀度大 （4）负荷不均、封缸运行 、单缸熄火、 爆压过高、风浪天航行导致不均匀度增 大
曲柄连杆机构运动学

曲柄连杆机构运动学

曲柄连杆机构的所有运动零件可分为三组： （1）沿气缸轴线作直线往复运动
（2）均匀转动的曲拐
（3）平面运动的连杆组
10
2. 连杆的质量换算
二质量系统
三质量系统
11
二质量系统
m1 ml (l l ) / l m2 ml l / l
等效原则： •质量相等 •质心重合 •转动惯量相等
12
5
4.1.2 曲柄连杆机构受力分析
一、气体作用力
二、惯性力
三、零件的受力分析
6
一、气体作用力
1、气体作用力
pg
Fg
D2
4
( pg p )
'
p′
f g pg p'
7
2、缸内压力
8
二、惯性力

曲柄连杆机构的运动及质量换算
往复惯性力 旋转惯性力
9
1.曲柄连杆机构的运动
3.往复质量和往复惯性力 （1）往复运动质量
mj mp m1
（2）往复惯性力
mj r2 cos cos 2 Fj mj x
a
13
4. 旋转质量与惯性力
（1）旋转质量
mr mc m2
mc (1/ r)mi ri
（2）离心力
Fr mr r
' 1
法向力：
F F1 cos
F cos( ) Fn F cos( ) cos
' 1
17
4、发动机的转矩
Fr sin( ) T F r t cos
18
5、倾覆力矩
Tk Fc h T
r sin( ) sin

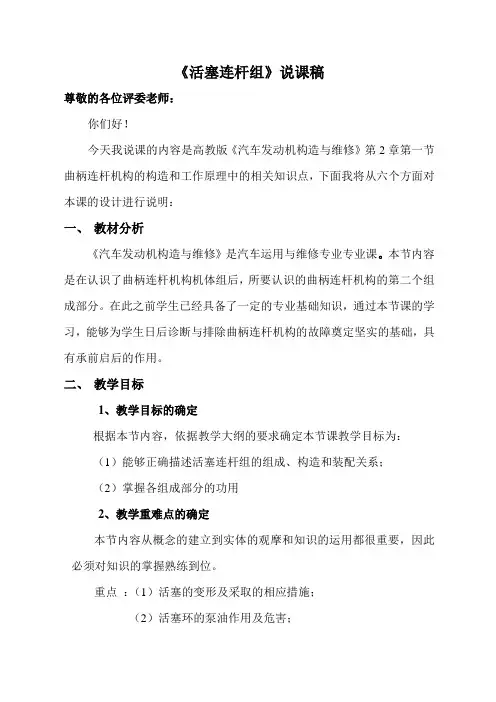

活塞连杆组说课稿
