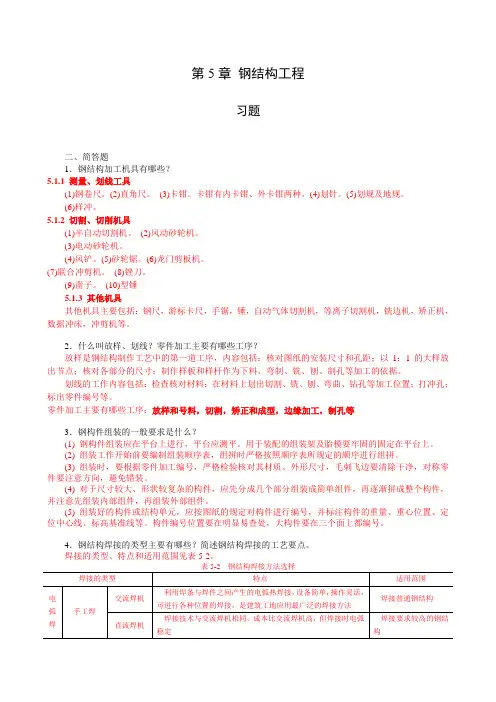

第5章 钢结构工程
习题
二、简答题
1．钢结构加工机具有哪些？
5.1.1 测量、划线工具
(1)钢卷尺。(2)直角尺。 (3)卡钳。卡钳有内卡钳、外卡钳两种。(4)划针。(5)划规及地规。
(6)样冲。
5.1.2 切割、切削机具
(1)半自动切割机。 (2)风动砂轮机。
(3)电动砂轮机。
(4)风铲。(5)砂轮锯。(6)龙门剪板机。
(7)联合冲剪机。 (8)锉刀。
(9)凿子。 (10)型锤
5.1.3 其他机具
其他机具主要包括：钢尺，游标卡尺，手锯，锤，自动气体切割机，等离子切割机，铣边机，矫正机，数据冲床，冲剪机等。
2．什么叫放样、划线？零件加工主要有哪些工序？
放样是钢结构制作工艺中的第一道工序，内容包括：核对图纸的安装尺寸和孔距；以1：1的大样放出节点；核对各部分的尺寸；制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。
划线的工作内容包括：检查核对材料；在材料上划出切割、铣、刨、弯曲、钻孔等加工位置；打冲孔；标出零件编号等。
零件加工主要有哪些工序：放样和号料，切割，矫正和成型，边缘加工，制孔等
3．钢构件组装的一般要求是什么？
(1) 钢构件组装应在平台上进行，平台应测平。用于装配的组装架及胎模要牢固的固定在平台上。
(2) 组装工作开始前要编制组装顺序表，组拼时严格按照顺序表所规定的顺序进行组拼。
(3) 组装时，要根据零件加工编号，严格检验核对其材质、外形尺寸，毛刺飞边要清除干净，对称零件要注意方向，避免错装。
(4) 对于尺寸较大、形状较复杂的构件，应先分成几个部分组装成简单组件，再逐渐拼成整个构件，并注意先组装内部组件，再组装外部组件。
(5) 组装好的构件或结构单元，应按图纸的规定对构件进行编号，并标注构件的重量、重心位置、定位中心线、标高基准线等。构件编号位置要在明显易查处，大构件要在三个面上都编号。
4．钢结构焊接的类型主要有哪些？简述钢结构焊接的工艺要点。
5.1组合体的组合方式及表面
过渡关系
5.2 组合体的画图方法
5.3 组合体视图的阅读方法
5.4 组合体的尺寸标注
本章小结
结束放映组合体的组合方式
及表面过渡关系
组合体的组合方式
叠加切割叠加的形式包括：
⒈贴合两个基本体的表面互相贴合在一起。表面过渡关系详见第三章。
⒉表面光滑过渡——相切无线
无线
注意：相切处无线！●⒊相交
表面产生相贯线！组合体的画图方法
根据组合体的形状，将其分解成若干部
分，弄清各部分的形状和它们的相对位置及
组合方式，分别画出各部分的投影。
对于用切割方式形成的组合体，常常利
用“视图上的一个封闭线框一般情况下代表
一个面的投影”的投影特性，对体的主要表
面的投影进行分析、检查，可以快速、正确
地画出图形。二、面形分析法：一、形体分析法：
形体分析为主，面形分析为辅。例1：画轴承座的三视图
⒈分解形体套筒
底板支撑板
肋板
⒉分析各部分间的相对位置及表面过渡关系
⒊选择主视图
原则：较多地表达出物体的形状特征及各部分间的相对位置关系。⒋画底稿⑴布置视图：⑵逐个画各形体的三视图：画对称中心线、轴线及定位基准线●●
●●
⒌检查、加深●●从反映形体特征的视图开始画，三个视图对照画。先整体，后局部。先定位置，后定形状。
①画底板②画套筒③画支撑板④画肋板●⒋画底稿⑴布置视图：⑵逐个画各形体的三视图：画对称中心线、轴线及定位基准线
⒌
检查、加深①画底板②画套筒③画支撑板④画肋板从反映形体特征的视图开始画，三个视图对照画。先整体，后局部。先定位置，后定形状。例2：求作导向块的三视图⒈形体分析
p
作图时注意分析P面的投影⒉画底稿
p
⒊检查、加深⒉画底稿
⒊
检查、加深组合体视图的阅读方法
一、看图时需要注意的几个问题
除第三章介绍的内容外还应注意：
1.注意抓特征视图
——最能反映物体形状特征的那个视图。形状特征视图
俯视图为形状特征视图
——最能反映物体位置特征的那个视图。位置特征视图
位置特征视图⒉注意反映形体之间连接关系的图线⒊要善于构思空间物体
第5章 砌筑材料习题
1. （单选题）蒸压加气混凝土的孔隙率一般为（ ）%。
A. 20~30 B. 40~50 C. 60~70 D. 70~80
2. （单选题）用于清水墙和装饰墙的烧结普通砖的质量等级应在（ ）。
A. 优等品以上 B. 一等品以上 C. 合格品以上 D. 任意等级
3. （多选题）一般不得用于长期受200℃以上或受急冷急热或有酸性介质侵蚀的建筑部位的墙体材料是（ ）。
A. 普通烧结砖 B. 灰砂砖 C. 粉煤灰砖 D. 加气混凝土 E. 烧结多孔砖
4. （多选题）蒸压加气混凝土的主要性能表现为（ ）。
A. 干燥收缩较大 B. 强度高 C. 隔热保温性能好 D. 耐腐蚀 E.
轻质
5. （多选题）建筑工程中的轻质墙体材料有（ ）。
A. 灰砂砖 B. 轻骨料混凝土 C. 烧结普通砖 D. 加气混凝土 E.
石膏砌块
6. （单选题）为防止因水泥混凝土砌块过大的收缩引起墙体开裂，主要通过（ ）指标来控制。
A. 强度 B. 抗冻性 C. 相对含水率 D. 抗渗性
7. （单选题）孔洞率≥15%的烧结砖属于（ ）。
A. 烧结普通砖 B. 烧结多孔砖 C. 烧结空心砖 D. 烧结空心砌块
8. （多选题）一般随着蒸压加气混凝土干体积密度级别的增大，（ ）
也增大。
A. 孔隙率 B. 空隙率 C. 强度级别 D. 导热系数 E. 收缩率
9. （多选题）利用媒矸石和粉媒灰等工业废渣烧砖，可以（ ）。
A. 减少环境污染 B. 保护土地资源及良田 C. 节省燃料煤
D. 大幅提高产量和质量 E. 有效降低核辐射危害
第五章思考题答案：
1. 混合结构房屋有哪几种承重体系？它们各有何优缺点？
混合结构房屋的结构布置可分为横墙承重、纵墙承重、纵横墙混合承重、内框架承重和底层 框架一剪力墙五种承重体系。
横墙承重体系：（1）横墙间距较小，房屋横向刚度较大，整体性较好，荷载、地震作用以及 调整地基不均匀沉降的能力较强；（2）楼盖结构较简单，便于施工，楼盖的材料用量较少， 但墙体的用料较多；（3）外纵墙不承重，便于设置较大的门窗；（4）因横墙较密，建筑平面 布置不灵活，若要改变建筑的适用功能，拆除横墙比较困难。
纵墙承重体系:（1）横墙较少，建筑平而布置较灵活，但纵墙承受的荷载较大，往往要设扶 壁柱，旦门窗尺寸和布置受到一定的限制；（2）房屋的横向刚度比横墙承重体系差；（3）楼 盖跨度较大、用料较多，但墙体用料较少，且房屋的有效空间也较小。
纵横墙承重体系:这种体系兼有上述两种承重体系的特点，能适应房屋平面布置的多种变化, 更能满足建筑功能要求。
内框架承重体系:（1）房屋开间大，平而布置较灵活，但横墙较少，房屋空间刚度较差；（2） 与全框架房屋相比，可利用外墙承重，节约钢材和水泥；（3）房屋由两种性能不同的材料组 成，在荷载作用下将产生不同的压缩变形，从而引起较大的附加内力。
底层框架一剪力墙承重体系：底层框架的多层砌体结构房屋的特点是“上刚下柔”。由于承 重材料和结构布置的不同，房屋结构的竖向刚度在底层与二层之间发生突变，在底层结构中 易产生应力集中现象，对抗震显然不利。
2. 什么叫刚性横墙？它应满足哪些条件？
刚性横墙：刚性方案和刚弹性方案房屋的横墙应具有足够的刚度，或在砌体结构中刚度和承 载能力均符合规定要求的横墙，又称横向稳定结构°
（1） 横墙的墙厚不宜小于180mm；
（2） 横墙中开洞口时，洞口水平截面积应不超过总截面积的50%；
（3） 单层房屋横墙长度不宜小于其高度，多层房屋横墙长度不宜小于其总高度的1 / 2。
