仪表接地区别

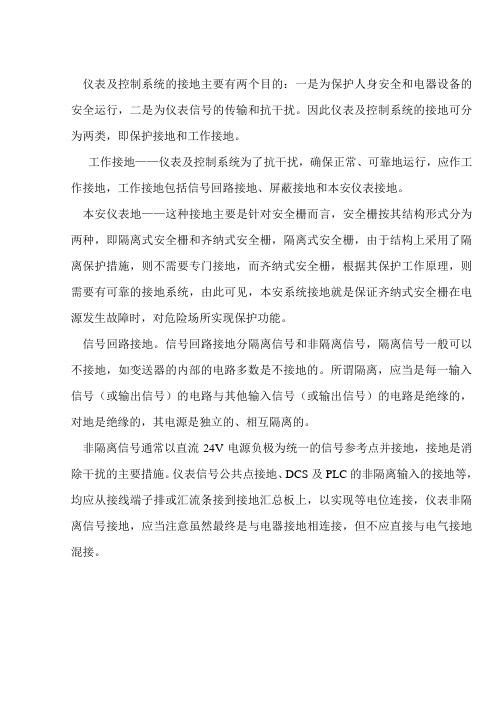

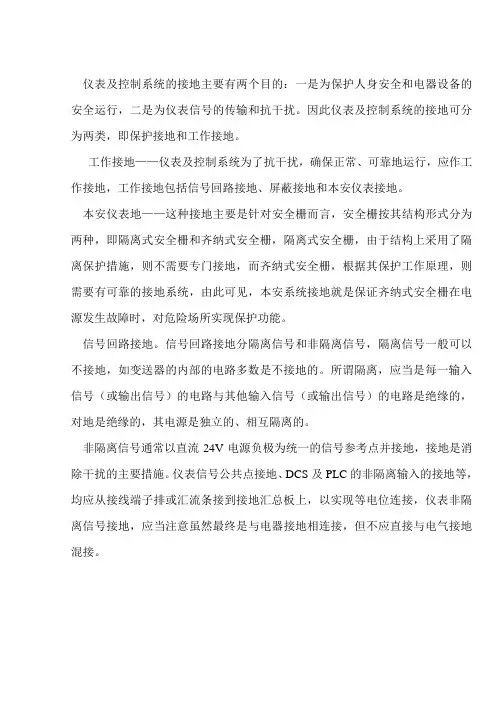

仪表及控制系统的接地主要有两个目的：一是为保护人身安全和电器设备的安全运行，二是为仪表信号的传输和抗干扰。

因此仪表及控制系统的接地可分为两类，即保护接地和工作接地。

工作接地——仪表及控制系统为了抗干扰，确保正常、可靠地运行，应作工作接地，工作接地包括信号回路接地、屏蔽接地和本安仪表接地。

本安仪表地——这种接地主要是针对安全栅而言，安全栅按其结构形式分为两种，即隔离式安全栅和齐纳式安全栅，隔离式安全栅，由于结构上采用了隔离保护措施，则不需要专门接地，而齐纳式安全栅，根据其保护工作原理，则需要有可靠的接地系统，由此可见，本安系统接地就是保证齐纳式安全栅在电源发生故障时，对危险场所实现保护功能。

信号回路接地。

信号回路接地分隔离信号和非隔离信号，隔离信号一般可以不接地，如变送器的内部的电路多数是不接地的。

所谓隔离，应当是每一输入信号（或输出信号）的电路与其他输入信号（或输出信号）的电路是绝缘的，对地是绝缘的，其电源是独立的、相互隔离的。

非隔离信号通常以直流24V电源负极为统一的信号参考点并接地，接地是消除干扰的主要措施。

仪表信号公共点接地、DCS及PLC的非隔离输入的接地等，均应从接线端子排或汇流条接到接地汇总板上，以实现等电位连接，仪表非隔离信号接地，应当注意虽然最终是与电器接地相连接，但不应直接与电气接地混接。

1 总则1．0．1 本规适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。

本规不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。

1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。

1．0．3 执行本规时，尚应符合现行有关标准规的要求。

2 保护接地2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。

2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3 工作接地3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。

3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。

3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。

3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。

4 仪表系统防雷接地4．0．1 位于多雷击区或强雷击区的石油化工装置，当控制室PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。

因此，应根据信号源和接收仪表的不同情况采用不同接法。 当信号源接地时，信号屏蔽电缆的屏蔽层应在信号源端接 地，否那么，信号屏蔽电缆的屏蔽层应在信号接收仪表一 侧接地。
① 现场仪表的工作接地一般应在控制室侧接地。见图5—3
① 现场仪表的工作接地一般应在控制室侧接地。见图5—3
图5—3 信号回路在控制室侧接地示意图
3、防反击 防雷装置在承受雷击时，接闪器、引下线、接地装置
呈现很高电压，可能击穿邻近导体的绝缘，造成反击。为 此，必须保证接闪器、引下线、接地装置与邻近导体之间 保持足够的安全距离。
独立避雷针空中距离一般不得小于5m。 避雷线空中距离一般也不得小于5m。 接地装置地下距离一般不得小于3m。
2、屏蔽接地 屏蔽接地的作用是抑制电容性耦合干扰，降低电磁干
扰。仪表系统中用以降低电磁干扰的部件如电缆的屏蔽层、 排扰线、仪表上的屏蔽接地端子，均应作屏蔽接地。
在强雷击区，室外架空敷设的不带屏蔽层的普通多芯电缆， 其备用芯应按照屏蔽接地。如果是屏蔽电缆，屏蔽层已接 地，那么备用芯可不接地，穿管多芯电缆备用芯也可不接 地。
图5—7 输入式安全栅原理图
输入式安全栅是现场二线制变送器与控制室仪表及电源联 系的纽带，它一方面为变送器提供电源，另一方面将来自 变送器的4～20 mA DC信号，经隔离变压器线性地转换成 4～20 mA DC(或1—5 V DC)信号，传送给控制室内的仪表。 在上述传递过程中，依靠双重限压限流电路，使任何情况 下输往危险场所的电压不超过30 V DC，电流不超过30 mA DC，从而保证了危险场所的安全。
2、为使安全栅能在交流电源故障时实现对危险场所的保 护功能，安全栅接地又必须与交流供电的中线相连。这就 决定了安全栅接地最终应是电气系统接地。

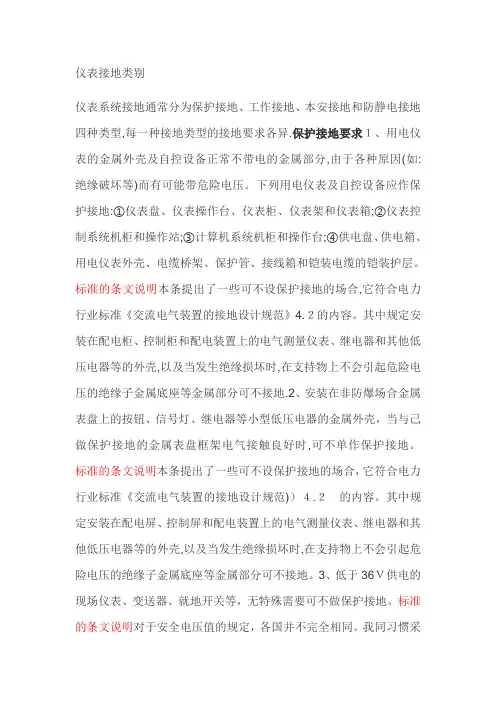

仪表接地类别仪表系统接地通常分为保护接地、工作接地、本安接地和防静电接地四种类型,每一种接地类型的接地要求各异.保护接地要求１、用电仪表的金属外壳及自控设备正常不带电的金属部分,由于各种原因(如:绝缘破坏等)而有可能带危险电压。

下列用电仪表及自控设备应作保护接地:①仪表盘、仪表操作台、仪表柜、仪表架和仪表箱;②仪表控制系统机柜和操作站;③计算机系统机柜和操作台;④供电盘、供电箱、用电仪表外壳、电缆桥架、保护管、接线箱和铠装电缆的铠装护层。

标准的条文说明本条提出了一些可不设保护接地的场合,它符合电力行业标准《交流电气装置的接地设计规范》4.２的内容。

其中规定安装在配电柜、控制柜和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳,以及当发生绝缘损坏时,在支持物上不会引起危险电压的绝缘子金属底座等金属部分可不接地.2、安装在非防爆场合金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与己做保护接地的金属表盘框架电气接触良好时,可不单作保护接地。

标准的条文说明本条提出了一些可不设保护接地的场合，它符合电力行业标准《交流电气装置的接地设计规范)）４.２的内容。

其中规定安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳,以及当发生绝缘损坏时,在支持物上不会引起危险电压的绝缘子金属底座等金属部分可不接地。

3、低于36Ｖ供电的现场仪表、变送器、就地开关等，无特殊需要可不做保护接地。

标准的条文说明对于安全电压值的规定，各国并不完全相同。

我同习惯采用3６V和１2Ｖ,国外有的规定为50Ｖ和２５V；而日本某些公司则规定６０V以下的用电仪表可以不作保护接地。

本规范中规定低于3６V供电的现场仪表、变送器、就地开关等,若无特殊要求时可不作保护接地。

由于现场的安装情况非常复杂,低于36V供电的现场仪表的金属外壳也可能接触到高于３6V的其他电源，在这样的情况下这些仪表的外壳也应作保护接地。

透过SHT3081看仪表及控制系统接地本质SH/T3081《石油化工仪表接地设计规范》详细规定了仪表及控制系统接地做什么、怎样做，由于只能按照标准规范编制的要求行文及用词，不能说明规范中条文的道理和背景，因而阅读时很乏味，有时甚至不容易理解。

本文从九个方面着重讨论了仪表接地的原理和用意，可以作为有关规范的补充资料，供读者参考。

接地的目的仪表及控制系统接地的目的主要有两个：一是保护人身安全和电气设备的运行安全，包括保护接地、本质安全系统接地、防静电接地和防雷接地等，称为安全接地或保护接地；二是信号传输和减少干扰的接地，称为工作接地或参考接地。

这两种接地的目的不同，接地连接方法也有所不同，但两者又是相关的，不能截然分开。

仪表及控制系统安全接地或保护接地，本文称为保护接地，是仪表用电而需要的接地。

仪表用电的来源是工业或民用的220V交流电，因此仪表专业的保护接地与电气专业的保护接地一样，属于电气低压供配电系统接地，因此应按电气专业的有关标准、规范和方法进行，并应接入电气专业的低压供配电系统接地装置。

保护接地与电气低压供配电系统的供电形式相关，并且有多种形式。

根据仪表及控制系统交流用电的性质与特点，普遍采用TNS形式，具有单独的接地线PE （protectingearthing），是较为安全的用电形式，TNS供电形式如图1所示。

仪表保护接地与来自电气专业的PE线是同一种接地，属于重复接地。

仪表及控制系统工作接地或参考接地，本文称为工作接地，是直流电源系统接地或公共点接地，属于电压公共参考点的连接，并不一定要真实接大地。

不同的文献对仪表工作接地有不同的用词、定义和分类，实质是一样的。

接地的作用保护接地的作用有三个：在用电设备上形成与地面电位接近的电位，当用电设备绝缘损坏漏电时，不会对站在地上并且接触用电设备金属部件的人形成致人伤害的接触电压；形成漏电回路电流，使漏电保护器件动作，起到保护作用；用于电涌电流的泄放，电涌电流可能来自电源，也可能来自雷电。

浅谈仪表系统接地及安装摘要：仪表系统存在的绝缘强度低，过电压和过电流耐受能力差、对电磁干扰敏感等不足之处，严重影响仪表设备的正常控制。

为确保生产装置安全运行，仪表系统的正确接地也很重要，分别介绍了保护接地、工作接地和防雷接地３种仪表系统接地技术，阐述了接地连接方法、接地体的设置、接地连接线的要求，针对仪表系统接地安装应注意的问题作出了具体说明，同时就仪表系统安装质量问题提出了一些参考建议。

关键词：仪表系统；保护接地；工作接地；屏蔽接地；本质安全接1仪表系统接地分类1.1保护接地保护接地，是保证仪表、电气设备及人身安全所需的接地，就是将仪表设备或系统不带电的金属部分与接地体之间做良好的金属连接。

正常情况下，仪表或系统设备的金属外壳和正常不带电的金属部分为防止绝缘部分破坏而带危险电压时都要做保护接地。

如：仪表盘、仪表柜、仪表箱、DCS/PLC的机柜、操作站仪表供电设备、电缆桥架、穿线管、接线盒及铠装电缆的铠装层，以及控制室内的防静电地板。

如果保护接地良好，就可以避免触电事故，当出现某意外事故时，就必然出现较大接地电流，保护接地能大幅降低人身承受的接地电压，因此不会产生设备损坏及电击致命的严重后果。

同样现场仪表桥架、穿线管应每隔30ｍ与已接地的金属构件相连。

一般来讲，使用直流24Ｖ的现场仪表、变送器等无特殊要求的可不作保护接地。

控制室的仪表自控设备、机柜、仪表盘等应单独设置保护接地汇流排，接至厂区电气专业接地网，接地电阻小于4Ω。

1.2信号回路接地信号回路接地一般有2种情况，一种是仪表设备本身结构形成的事实上的信号回路接地。

例如：为减少测量滞后而采取热电偶与金属套焊接在一起的接地型热电偶；另一种是为了达到抑制干扰信号的目的所要求的接地，在保证单点接地情况下，共模干扰可被有效抑制。

为抑制干扰而使信号回路接地，即信号公共端接地。

1.3防雷接地为把雷电电流迅速导入大地以防止雷害为目的的接地叫作防雷接地。

仪表防雷是综合防护工程，需要采用多种防护方法和措施，本文不详细赘述。

仪表接地管理规范仪表及控制系统接地种类有∶ 保护接地、工作接地、本安系统接地、防静电接地和防雷接地。

适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统（DCS）、可编程序控制系统（PLC）、工业控制计算机系统（IPC）、安全仪表系统（SIS）、火灾及可燃气体和有毒气体检测系统（FGS）、过程控制计算机系统（PCCS）等的接地系统设计。

一、仪表保护接地1.供电电压高于 36V 的现场仪表的外壳，仪表盘、柜、箱、支架、底座等正常不带电的金属部分，均应做保护接地。

2.供电电压不高于 36V 的现场仪表开关等，当设计文件无特殊要求时，可不做保护接地。

3.在非爆炸危险区域的金属盘、板上安装的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属盘、板接触良好时，可不做保护接地。

4.在建筑物上安装的电缆桥架和电缆导管可重复接地。

5.本质安全电路本身除设计文件有特殊规定外，不应接地。

6.爆炸性气体环境中，非本质安全系统的现场仪表金属外壳、金属保护箱、金属接线箱应实施保护接地，本质安全系统的现场仪表金属外壳、金属保护箱、金属接线箱可不实施保护接地。

7.需要实施保护接地的现场仪表金属外壳、金属保护箱、金属接线箱应就近接到接地网，或连接到已经接地的金属电缆槽、金属保护管、金属铠装层、金属支架、框架、平台、围栏、设备等金属构件上。

二、仪表工作接地和屏蔽接地1.仪表及控制系统应作工作接地，工作接地应包括信号回路接地和屏蔽接地。

2.信号回路的接地点应在显示仪表侧，当采用接地型热电偶和检测元件已接地的仪表时，在显示仪表侧不应再接地。

3、仪表电缆电线的屏蔽层应在控制室仪表盘柜侧接地，同一回路的屏蔽层应有可靠的电气连续性，不应浮空或重复接地。

4、在中间接线箱内，主电缆分屏蔽层应用端子将对应的二次屏蔽层进行连接，不同的屏蔽层应分别连接，不应混接，并应绝缘。

5、工作接地在接到汇总板或网型接地排之前不应与保护接地混接。

■ZORICREATO|卓然天工|为您提供好用可靠的仪表一、接地分类（ 1 ）保护接地保护接地又称安全接地，其主要目的是保护现场人员的人身安全和电气设备安全。

仪表的外露导电部分在正常情况下不带电，但在故障情况下可能带有危险电压，这种接地方式也常见于各类民用电气设备中。

36V 为人体安全电压，在低于 36V 供电的现场仪表，可不做保护接地。

此外，当安装在金属仪表盘、箱、柜上的仪表与已接地的金属仪表盘、箱、柜等设备接触良好时可不做保护接地。

（2） 工作接地工作接地包含仪表信号回路接地和屏蔽接地。

隔离信号可不接地。

隔离信号是指每一处输入或输出信号的电路是对地绝缘并相互隔离的。

非隔离信号通常以直流电源负极为参考点并接地。

仪表工作接地的原则是单点接地，信号回路中不可以出现接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应使用信号隔离器将两者之间构成的回路破坏。

（3） 本安系统接地本安系统的接地主要涉及到安全栅的使用。

安全栅主要分为两类：隔离式安全栅和齐纳式安全栅，其具体区别见：什么是信号隔离器？它有什么作用？采用隔离式安全栅的本质安全系统不需要专门接地，而采用齐纳式安全栅的本质安全系统则应设置接地连接系统，并且对接地电阻有严格要求，一般要求不得超过 1 Ω。

（4） 防静电接地安装 DCS 、 PLC 、 SIS等设备的控制室或管理过程控制仪表的机房，因为对防信号干扰的要求相对更高，可以考虑使用防静电接地来减小信号传输过程中的干扰。

（5） 防雷接地户外高处或易受雷击的仪表会有相应的防雷击措施，需要设置防雷击接地保护。

二、接地方法仪表接地的方法在上述不同接地中均有不同：保护接地中，应保证整个仪表及控制系统的各接地点处于等电势下，同时在有中线的情况下也要确保中线与保护线分离。

工作接地在汇集到总接地板之前不应与保护接地混接，工作接地的连线除接线点外要保证绝缘。

信号隔离接地和信号屏蔽接地要分别布设。

本安系统接地中，仅有齐纳安全栅需要接地，齐纳安全栅的接地电势要求特殊，其接地汇流排或接地导轨必须要与直流电源的负极相连接。

仪表控制系统接地方法一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。1、保护接地1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。2)低于36V 供电的现场仪表，可不做保护接地，但有可能与高于36V 电压设备接触的除外。3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。2、工作接地1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。2)隔离信号可以不接地。这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。3)非隔离信号通常是以直流电源负极为参考点，并接地。信号分配均以此为参考点。4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。3、本安系统接地1)采用隔离式安全栅的本质安全系统，不需要专门接地。2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。3)齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。4、防静电接地1)安装DCS、PLC、SIS 等设备的控制室，应考虑防静电接地。这些室内的导静电地面、活动地板、工作台等都应进行防静电接地。2)已经做了保护接地和工作接地的仪表和设备，不必再另做防静电接地。5、防雷接地1)当仪表及控制系统的信号线路从室外进入室内后，需要设置防雷接地连接的场合，应实施防雷接地连接。2)仪表及控制系统防雷接地应与电气专业防雷接地系统共用，但不得与独立避雷装置共用接地装置。二、接地形式和接地原则系统接地形式主要分为等电位接地和单独接地。接地原则为单点接地，即通过唯一的接地基准点ERP 组合到接地系统中去。1、系统推荐采用等电位单点接地方式进行接地。这要求工艺装置（或厂区）周围存在等电位接地网。2、在无法满足等电位接地的情况下，允许系统工作接地进行一点单独接地，同时将系统保护接地接到电气地。在系统地和保护地无法分离的情况下，可以将系统保护接地和工作接地进行一点单独接地。三、接地连接方法1、当采用等电位接地时，要求将建筑物（或装置）的金属结构、基础钢筋、金属设备、管道、进线配电箱的PE（保护接地线）母排、接闪器引下线形成等电位联结，控制系统保护接地和工作接地应分类汇总到该总接地板，实现等电位联结，与电气装置合用接地装置并与大地连接。但控制系统在接地网上的接入点应和防雷地、大电流或高电压设备的接入点保持不小于5 米的距离。2、当采用单独接地时，此时应保证接地电阻小于4 欧姆，且单独接地体与其他电气专业接地体应相距5m 以上，和独立和防直击雷接地体须相距20 米以上。具体的一点接地的形式根据可现场条件，在以下几种情况下选择。（以下所列情况为工作接地的连接，正常情况下保护接地应接到电气地，若无法将工作接地和保护接地分开，可以将保护接地与工作接地连接到同一单独接地体）① 在一般的条件下，推荐采用4 根2m 长的50*50 的角钢，呈边长为5m 的正方形打入地下70cm 以上，再用镀锌扁铁焊接（建议用堆焊）起来，用≥16mm2 的导线（一般控制导线长度≤20m）引到控制室接地铜排的方式，基本上都能满足接地电阻小于4 欧姆的要求，特殊的地理情况下，需采用降阻剂来降低接地电阻。② 对于没有条件单独打地桩的情况下，可以采用电气地作为系统的接地，此时工作接到和保护接地都连接到电气地，但要注意选取接入点时应尽可能远离大电机的接入点，同时与避雷地的接入点间的距离也应大于20m。③ 系统的操作台、外配柜等低压电气柜应视为保护接地，接地线统一连到一保护接地接地铜条。若外配柜中安装有安全栅，安全栅接地应视为工作接地，接地线连接到工作接地接地铜条。然后根据具体情况连接到接地体。④ 对于两个控制站之间或控制站与操作台之间的距离较远的情况下（一般以是否在同一幢内或者两者之间距离超过30m 为基准），可以采取分别接地的原则进行接地。⑤ 若远程机笼与主控机笼之间采用了电气隔离装置或光电隔离装置，则远程机笼可以就地进行接地。⑥ UPS 的接地一般应选择厂方的电气地。四、接地系统接线和接地电阻1、接地系统的导线应采用多股绞合铜芯绝缘或电缆。2、接地系统的各接地汇流排可采用截面为25mm×6mm 的铜条制作。3、接地系统的各接地汇总板应采用铜板制作，厚度不小于6mm，长、宽尺寸按需要确定。4、机柜内的保护接地汇流排应与机柜进行可靠的电气连接。5、工作接地汇流排、工作接地汇总板应采用绝缘支架固定。6、接地系统的各种连接应牢固、可靠，并应保证良好的导电性。接地线、接地干线、接地总干线与接地汇流排、接地汇总板的连接应采用铜接线片和镀锌钢质螺栓，并应用防松件，或采用焊接。7、各类接地连线中，严禁接入开关或熔断器。8、接地线的截面可根据连接仪表的数量和接地线的长度按下列数值选用：a)接地线：1mm2 ～2.5mm2；b)接地干线：4mm2 ～16mm2；c)接地总接线板的接地干线：10mm2 ～25mm2；d)接地总干线：16mm2 ～50mm2；e)雷电浪涌保护器接地线：2.5mm2 ～4mm2；9、电浪涌保护器接地线应尽可能短，并且避免弯曲敷设；10、地系统的标识颜色为绿色或绿、黄两色；11、仪表或设备的接地端子到接地极之间的导线与连接点的电阻总和，称为接地连接电阻。12、接地极对地电阻与接地连接电阻之和称为接地电阻。13、仪表及控制系统的接地电阻为工频接地电阻，不应大于4 欧姆。14、仪表及控制系统的接地连接电阻不应大于1 欧姆。五、其他注意事项1、当现场雷暴日较多，控制系统的信号、通信和电源等线路在室外敷设或从室外进入室内的，应考虑实施防雷接地措施。2、计算机在出厂前已将工作接地和保护接地连在一起，系统操作台插座上的接地的。3、接地干线长度若超过10 米或周围有强磁场设备，应采取屏蔽措施，将接地干线穿钢管保护，钢管间连为一体；或采用屏蔽电缆，钢管或屏蔽电缆的屏蔽层应单端接地。若接地干线在室外走线并距离超过10 米，应采用双层屏蔽，内层单点接地，外层两端接地，以防止电磁脉冲的干扰。4、仪表电缆槽、电缆保护金属管应做保护接地，可直接焊接或用接地线连接在附近已接地的金属管道上，并应保证接地的连续和可靠，但不得接至输送可燃物质的金属管道。仪表电缆槽、电缆保护金属管的连接处，应进行可靠的导电连接。5、信号屏蔽电缆的屏蔽层接地应为单点接地，应根据信号源和接收仪表的不通情况采用不同接法。当信号源接地时，信号屏蔽电缆的屏蔽层应在信号源端接地，否则，信号屏蔽电缆的屏蔽层应在信号接收仪表一侧接地。6、接地干线导线截面积应不小于16mm2。

仪表系统接地分为保护接地、工作接地一、保护接地通常需要做接地的自控设备如：仪表盘、仪表柜、仪表箱、DCS(DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统)/PLC/EDS的机柜和操作站、仪表供电设备、电缆桥架、穿线管、接线盒及铠装电缆的铠装层，以及控制室内的防静电地板。

一般来讲，使用DC24V为电源的现场仪表、变送器等无特殊要求的可不作保护接地。

保护接地的方法现场仪表桥架、穿线管应每隔30m用接地线与已接地的金属构件相连。

特别要指出的是，现场接地绝不能利用储存、输送可燃性介质的金属设备、管道以及与之相连的金属构件进行接地。

控制室的仪表自控设备、机柜、仪表盘等应单独设置保护接地汇流排。

其接地体可与电力系统的接地体共用。

仪表保护接地连接线标识颜色为绿色。

二、工作接地工作接地包括信号回路接地、屏蔽接地、本质安全接地。

1、信号回路接地在非隔离的信号系统中，应建立一个统一的信号参考点。

即进行信号回路接地。

通常为直流电源的负极接地。

使用非隔离的信号系统这是我在设计中一般的首选方法。

在运行时，系统受到干扰的情况极其少见。

在隔离的信号系统中，隔离信号可不接地。

这里指的隔离是每一个输入/输出信号与其他输入输出信号的电路是绝缘的。

做到电源独立、相互隔离、参考点浮空。

我认为在回路较多的系统，不要轻易使用这种方法。

在控制内应设置信号及屏蔽接地汇流排。

接地线颜色标识为黄/绿线。

2、屏蔽接地电缆的屏蔽层、排扰线应作屏蔽接地。

在强雷击区，室外架空不带屏蔽的普通多芯电缆，备用芯应屏蔽接地。

主要是为了避免雷电在信号线路感应出高电压。

现场接线箱内，端子两侧的电缆屏蔽线应在箱内进行跨接。

同一信号回路，同一屏蔽层应该单点接地。

一般屏蔽接地应在控制室一侧接地。

在控制内应设置信号及屏蔽接地汇流排。

接地线颜色标识为黄/绿线。

3、本质安全接地齐纳安全栅的汇流排必须与直流电源公共端相连（主要是保证当电源故障时能够对危险场所进行保护）。

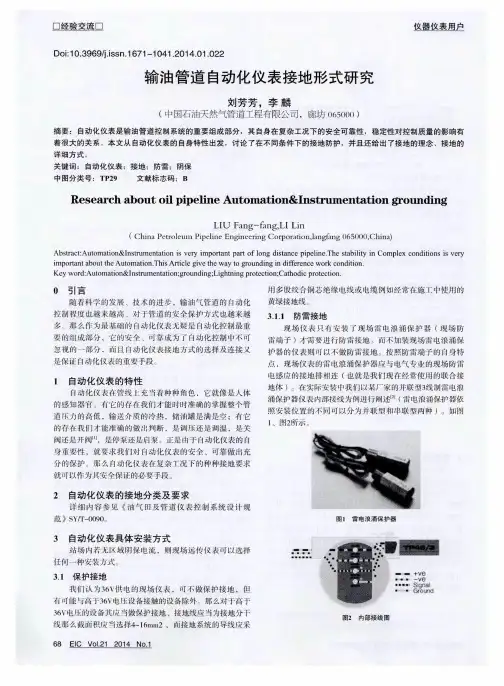

而 达到接 地的 目的 。这种 两种连 接方式 已经完全 能够满 足 防雷接 地的要求 。
３ ． １ ． ２ 防 静 电 接 地
致。
பைடு நூலகம்
３） 对 于插入式温度检测原件则 可以分 为两种方式 ：螺 纹 连接 的可以在螺 纹连接处 加装绝缘 接头 ，由于此时绝 缘
接 头安装 在套管上 端并不 承压 因此绝 缘接头 对压力等 级并
【 ３ ］ Ｓ Ｈ／ Ｔ ３ １ ６ ４ ， 石 油化 工仪 表系统 防 雷设计 规 范 『 Ｓ ］ ｌ
作 者 简介 ：刘芳 芳 （ １ ９ ８ ０ 一 ） ， 女， 山西运 城 人 ， 工 程 师， ２ ０ ０ ３ 年 毕 业于 华北 工
学院， 从 事仪 表 自动化 设计 工 作．
收 稿 日期 ：２ ０ １ ３ — ０ ７ － ２ ２
几十家 ，针对 目前 的时域 、频域 、数域 、阻抗域 、调 制域
呢 。首先针对现场仪表 的种类来做具体 接地的区分 ：
１ ）对于所有用法 兰连接的设备来讲可 以从法 兰处做到
等五域 的 电子测量 仪器 ，我 国都 开发 了相应 的产 品 ，其 中
有几 十个品种产 品达到 国际 同类 产品 的先进 水平 ，应 用到 了急需 的 国防 、科研 、生产等各 个领域 ，电子测量仪 器产
他几种均 已得到了很好 的应用 。口
参 考文 献
已经做 了保护 接地 和工作接 地的仪表 和设备 ，不必再 另 做防静 电接地 。 电气保 护接地 线可用作 静 电接 地线 。那 么就是说 在 已经有 保护 接地 的情 况下就不 必再做 防静 电接 地 了 ，但是对于３ ６ Ｖ以下设备未接保护接地 的仍需要 防静 电
的接地 网不是 以锌包 钢材料 的 ，那 么仪 表应 当怎样去 接地

仪表防爆和接地的相关知识及应用下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!仪表防爆与接地：关键知识与应用实践在工业生产环境中，尤其是化工、石油、矿业等领域，安全问题始终是首要关注点。

仪表系统接地设计规定-HG/T 20513-2000仪表系统接地设计规定-HG/T 20513-20001：保护接地：用电仪表的金属外壳及自控设备正常不带电的金属部分，由于各种原因（如绝缘破坏）而有可能带危险电压者，均应做保护接地。

低于36V的仪表如无特殊需要可以不做。

2：工作接地：工作接地的内容为信号回路接地，屏蔽接地，本质安全仪表接地。

3：信号回路接地：自动化系统和计算机等电子设备中，非隔离的信号需要建立一个统一的信号参考点，并应进行信号回路接地（通常为直流电源负极）。

隔离信号可以不接地。

这里指的隔离应当是每一输入（出）的信号和其它输入（出）信号的电路是绝缘的，对地是绝缘的，电源是独立的，相互隔离的。

4：屏蔽接地：仪表系统中用以降低电磁干扰的部件如电缆的屏蔽层，排扰线，仪表上的屏蔽接地端子均应做屏蔽接地。

在强雷区，室外架空区不带屏蔽层的多芯电缆，其备用芯应按照屏蔽接地。

5：本质安全仪表接地：本质安全仪表系统在安全功能上必须接地的部件，应根据仪表制造厂的要求作本安接地。

齐纳安全栅的汇流条必须与供电的直流电源公共端相连，齐纳安全栅的汇流条应做本安接地。

隔离型安全栅不需要接地。

6接地系统由接地联接和接地装置两部分组成。

接地联接包括：接地连线，接地汇流排，接地分干线，接地汇总板，接地干线。

接地装置包括：总接地板，接地总干线，接地极。

如下图1-17当电气专业已经把建筑物或装置的金属结构，基础钢筋，金属设备，管道，进线配电箱PE母排，接闪器引下线形成等电位联接时，仪表系统各类接地也应汇接到该总结地板，实现等电位联接，与电气装置合用接地装置与大地连接。

如图1-28现场仪表接地连接方法：现场仪表的接地一般应在控制室侧接地。

如图1-3对于被要求或必须在现场接地的现场仪表，应在现场侧接地。

如图1-4对于现场仪表和控制室同时要求接地的应将两个接地点做电气隔离。

如图1-5现场仪表接线箱两侧的电缆屏蔽层应在箱内跨接。

5.1 现代防雷技术是综合防治技术
现代防雷技术是综合防治技术，概括起来有： 传导、均衡连接、接地、分流、屏蔽等。 仪表系统防雷绝不能单纯依靠接地来做到，不 能简单地认为接地就能解决问题，埋地电缆同 样会受到雷击，只是比架空电缆少而已。
5.2 国家标准
国家标准《建筑物防雷设计规范》GB 50057提供了很 好的依据和参考，规定了防直击雷、防雷电感应和防雷 电波侵入。标准第六章作了信息系统防雷击电磁脉冲的 规定，其中规定了屏蔽、接地和等电位连接的要求。 GB50057标准中规定了防直击雷和防感应雷的等电位连 接：“从防雷观点出发，较好是设共用接地装置，它适 合供所有接地之用（例如：防雷、低压电力系统、电讯 系统）。” “接地装置的布置和尺寸比接地电阻的特定值更重要。”
本安系统接地
有些工程设计采用齐纳式安全栅接地单独设置 接地极的方式，而恰恰是这种方式，形成了地 电位击穿安全栅的条件。凡因接地问题而造成 大批齐纳式安全栅损坏的，其事故根源多出于 此。
本安系统接地
ISA-RP12.6-1995《危险场所仪表的接地实施 第 一部分：本质安全》中规定了安全栅接地汇流条 与交流电源的中性点之间的连接电阻小于1欧 姆，并明确给出了直接联线的图示。 MTL公司的应用手册中也是这样规定的，只是多 了一句：如果能达到0.1欧姆更合适，并提到：用 导线连接是最容易的方法。至于接大地的电阻， 上述资料均无规定。
屏蔽接地
电缆保护管、电缆槽等接地，这类接地应与装置电气接地 网相连，属于等电位连接。既是保护接地又是屏蔽接地。 信号屏蔽电缆的屏蔽层接地，应根据信号源和接收仪表的 不同情况采用不同接法。
–
当信号源接地时，信号屏蔽电缆的屏蔽层应在信号源端 接地； 否则，无论信号接收仪表是否接地，为工程实施的方便 和统一，信号屏蔽电缆的屏蔽层应在信号接收仪表一侧 பைடு நூலகம்地。

仪表屏蔽单点接地的工作原理咱先说说啥是仪表屏蔽吧。

你看啊，在我们周围有各种各样的电磁干扰，就像一群调皮捣蛋的小怪兽到处乱窜。

这些电磁干扰要是跑到仪表里去，那仪表可就晕头转向，测量数据就不准啦。

仪表屏蔽就像是给仪表建了一道围墙，把那些电磁干扰小怪兽挡在外面。

这屏蔽层呢，一般是金属的，金属就像是个超级英雄，能把大部分的电磁干扰都给拦住。

那单点接地又是咋回事呢？想象一下，接地就像是给仪表找了个安稳的“家”，让它能把一些不需要的电信号安全地送走。

单点接地呢，就是只让仪表在一个点上接地。

这就好比啊，一个人只有一个家，要是有好多家，他都不知道该回哪个啦。

仪表也是这样，如果有多个接地点，电信号就会在不同的接地点之间乱窜，就像迷路的小蚂蚁，这时候就会产生一些奇怪的电流路径，反而会带来更多的干扰。

当我们把仪表屏蔽和单点接地结合起来的时候，就超级厉害啦。

屏蔽层把外界的电磁干扰挡住，然后通过单点接地，把屏蔽层上可能感应到的电信号安全地导入大地这个大“垃圾桶”里。

比如说，有个小的电磁干扰波打在屏蔽层上，这个波会让屏蔽层上产生一点点电流，就像小水滴在荷叶上滚动一样。

然后通过单点接地这个通道，这个小电流就像小水滴掉进了下水道，一下子就被送到大地里去了，不会影响到仪表内部的正常工作。

你再想啊，如果不是单点接地，而是多点接地。

就好比有好多条小路都能通往一个地方，但是这些小路之间还互相交叉。

那电信号就会在这些交叉的小路上乱走，可能会把屏蔽层上的干扰信号又带回到仪表里去，那之前屏蔽层的努力就白费啦。

而且啊，单点接地还能让仪表的工作环境变得很稳定。

就像一个人在一个安静的小屋里工作，没有乱七八糟的打扰。

仪表在单点接地的保护下，能够很稳定地测量数据，不会一会儿高一会儿低，就像一个稳重的小老头，稳稳当当的。

总的来说呢，仪表屏蔽单点接地就像是给仪表打造了一个既安全又稳定的小世界。

在这个小世界里，仪表可以开开心心地工作，准确地测量出各种数据，不受外界那些电磁干扰小怪兽的影响。
