仪器仪表接地的技巧

本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。

本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地(以下简称：本安系统接地)、防静电接地和防雷接地。

本规范合用于企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统(DCS)、可编程序控制系统(PLC)、工业控制计算机系统(IPC)、安全仪表系统(SIS)、火灾及可燃气体和有毒气体检测系统(FGS)、过程控制计算机系统(PCCS)等的接地系统设计。

改造设计可参照执行。

2.1.1 保护接地(也称为安全接地)是为人身安全和电气设备安全而设置的接地。

仪表及控制系统的外露导电部份，正常时不带电，在故障、损坏或者非正常情况时可能带危（wei）险电压，对这样的设备，均应实施保护接地。

2.1.2 低于 36V 供电的现场仪表，可不做保护接地，但有可能与高于 36V 电压设备接触的除外。

2.1.3 当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。

2.2.1 仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。

本规定中的工作接地，均指仪表及控制系统工作接地。

2.2.2 隔离信号可以不接地。

这里的“隔离”是指每一输入信号(或者输出信号)的电路与其它输入信号(或者输出信号)的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。

2.2.3 非隔离信号通常以直流电源负极其参考点，并接地。

信号分配均以此为参考点。

2.2.4 仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条路线上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。

2.3.1 采用隔离式安全栅的本质安全系统，不需要专门接地。

2.3.2 采用齐纳式安全栅的本质安全系统则应设置接地连接系统。

2.3.3 齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。

现场仪表接地的目的与种类以及注意事项
化工厂仪表和控制系统的接地目的是什么？其一，是为保护人身安全和电气设备的安全运行；其二，是为仪表信号的传输和抗干扰。

“接地是电流返回其源的低阻抗通道”。

仪器仪表安装之后，正确的接地能让自动化和控制系统减少不必要故障和误差的出现。

那么，现场仪表都有哪些接地呢？
化工厂常见现场仪表接地举例
流量计接地
变送器与热电阻接地
变送器接地
压力变送器接地
远传液位计接地
流量计接地
电磁流量计接地
仪表接地分类
仪表接地分类有保护接地、工作接地、本安系统接地、防静电接地、防雷接地。

保护接地
也称为安全接地，是为人身安全和电气设备安全而设置的接地。

各种用电仪表的金属外壳及自控设备正常情况不带电的金属部分，由于非正常现象的出现（如绝缘破损等），而有可能使其带有危险电压，对这样的设备，均应实施保护接地。

保护接地就是给危险电压提。

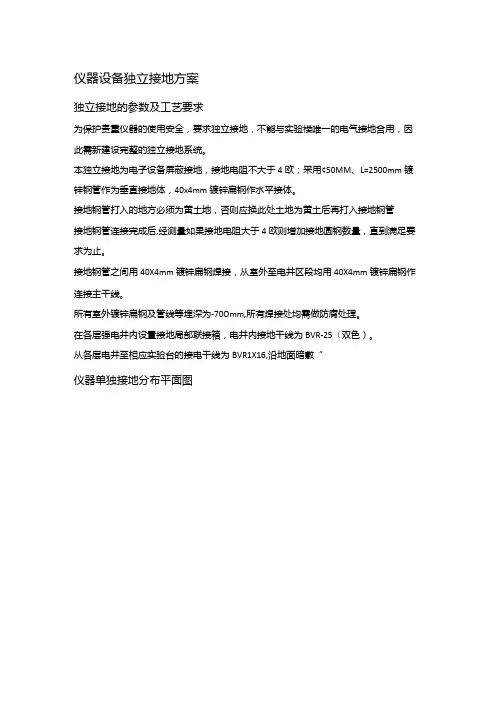

仪器设备独立接地方案
独立接地的参数及工艺要求
为保护贵重仪器的使用安全，要求独立接地，不能与实验楼唯一的电气接地合用，因此需新建设完整的独立接地系统。

本独立接地为电子设备屏蔽接地，接地电阻不大于4欧；采用¢50MM、L=2500mm镀锌钢管作为垂直接地体，40x4mm镀锌扁钢作水平接体。

接地钢管打入的地方必须为黄土地，否则应换此处土地为黄土后再打入接地钢管
接地钢管连接完成后,经测量如果接地电阻大于4欧则增加接地圆钢数量，直到满足要求为止。

接地钢管之间用40X4mm镀锌扁钢焊接，从室外至电井区段均用40X4mm镀锌扁钢作连接主干线。

所有室外镀锌扁钢及管线等埋深为-70Omm,所有焊接处均需做防腐处理。

在各层强电井内设置接地局部联接箱，电井内接地干线为BVR-25（双色）。

从各层电井至相应实验台的接电干线为BVR1X16,沿地面暗敷“
仪器单独接地分布平面图
实验室仪器单独接地体分布平面图人工接地体立面及改善土壤措施
人工接地体立面及改善土壤措施示意。

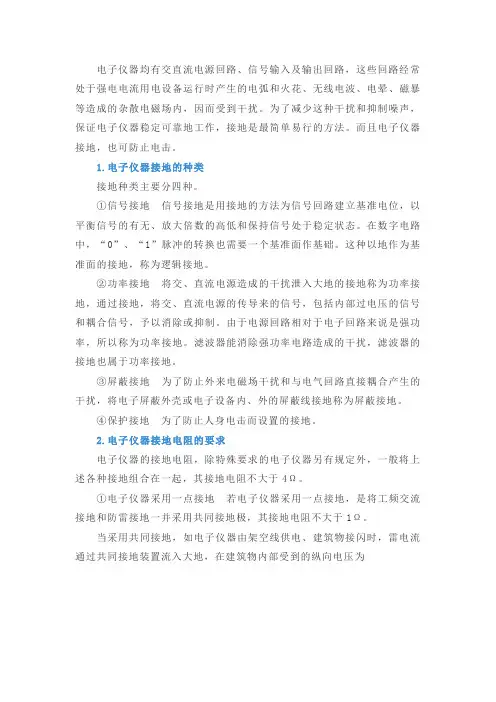

电子仪器均有交直流电源回路、信号输入及输出回路，这些回路经常处于强电电流用电设备运行时产生的电弧和火花、无线电波、电晕、磁暴等造成的杂散电磁场内，因而受到干扰。

为了减少这种干扰和抑制噪声，保证电子仪器稳定可靠地工作，接地是最简单易行的方法。

而且电子仪器接地，也可防止电击。

1.电子仪器接地的种类接地种类主要分四种。

①信号接地信号接地是用接地的方法为信号回路建立基准电位，以平衡信号的有无、放大倍数的高低和保持信号处于稳定状态。

在数字电路中，“0”、“1”脉冲的转换也需要一个基准面作基础。

这种以地作为基准面的接地，称为逻辑接地。

②功率接地将交、直流电源造成的干扰泄入大地的接地称为功率接地，通过接地，将交、直流电源的传导来的信号，包括内部过电压的信号和耦合信号，予以消除或抑制。

由于电源回路相对于电子回路来说是强功率，所以称为功率接地。

滤波器能消除强功率电路造成的干扰，滤波器的接地也属于功率接地。

③屏蔽接地为了防止外来电磁场干扰和与电气回路直接耦合产生的干扰，将电子屏蔽外壳或电子设备内、外的屏蔽线接地称为屏蔽接地。

④保护接地为了防止人身电击而设置的接地。

2.电子仪器接地电阻的要求电子仪器的接地电阻，除特殊要求的电子仪器另有规定外，一般将上述各种接地组合在一起，其接地电阻不大于4Ω。

①电子仪器采用一点接地若电子仪器采用一点接地，是将工频交流接地和防雷接地一并采用共同接地极，其接地电阻不大于1Ω。

当采用共同接地，如电子仪器由架空线供电、建筑物接闪时，雷电流通过共同接地装置流入大地，在建筑物内部受到的纵向电压为式中Im——雷电流幅值，kA；Zd——接地极阻抗，Ω；Za——设备纵向输入电阻，Ω；ZL——架空线特性阻抗，Ω；h——导线对地高度，m；r——导线半径，cm。

一般情况下，Im=150kA，Zd=5Ω，Za=5kΩ，ZL=300Ω，则UA近似为750kV，超过安全电压很多。

因此当电子仪器的接地与防雷接地采用共同接地装置时，采用架空线供电是不安全的。

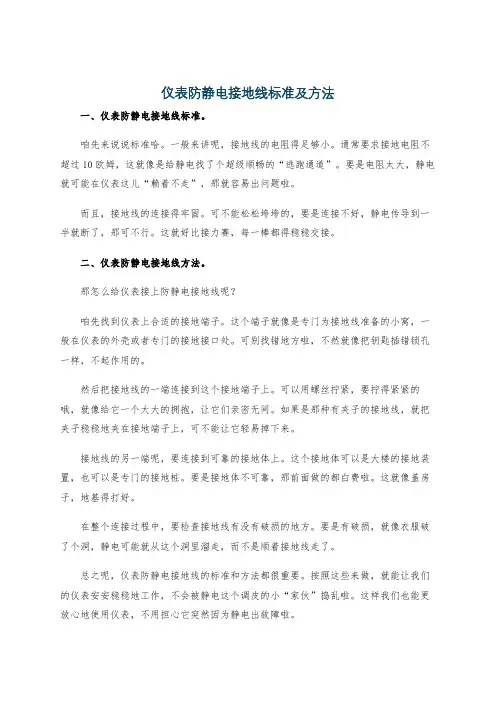

仪表防静电接地线标准及方法
一、仪表防静电接地线标准。

咱先来说说标准哈。

一般来讲呢，接地线的电阻得足够小。

通常要求接地电阻不超过10欧姆，这就像是给静电找了个超级顺畅的“逃跑通道”。

要是电阻太大，静电就可能在仪表这儿“赖着不走”，那就容易出问题啦。

而且，接地线的连接得牢固。

可不能松松垮垮的，要是连接不好，静电传导到一半就断了，那可不行。

这就好比接力赛，每一棒都得稳稳交接。

二、仪表防静电接地线方法。

那怎么给仪表接上防静电接地线呢？
咱先找到仪表上合适的接地端子。

这个端子就像是专门为接地线准备的小窝，一般在仪表的外壳或者专门的接地接口处。

可别找错地方啦，不然就像把钥匙插错锁孔一样，不起作用的。

然后把接地线的一端连接到这个接地端子上。

可以用螺丝拧紧，要拧得紧紧的哦，就像给它一个大大的拥抱，让它们亲密无间。

如果是那种有夹子的接地线，就把夹子稳稳地夹在接地端子上，可不能让它轻易掉下来。

接地线的另一端呢，要连接到可靠的接地体上。

这个接地体可以是大楼的接地装置，也可以是专门的接地桩。

要是接地体不可靠，那前面做的都白费啦。

这就像盖房子，地基得打好。

在整个连接过程中，要检查接地线有没有破损的地方。

要是有破损，就像衣服破了个洞，静电可能就从这个洞里溜走，而不是顺着接地线走了。

总之呢，仪表防静电接地线的标准和方法都很重要。

按照这些来做，就能让我们的仪表安安稳稳地工作，不会被静电这个调皮的小“家伙”捣乱啦。

这样我们也能更放心地使用仪表，不用担心它突然因为静电出故障啦。

■ZORICREATO|卓然天工|为您提供好用可靠的仪表一、接地分类（ 1 ）保护接地保护接地又称安全接地，其主要目的是保护现场人员的人身安全和电气设备安全。

仪表的外露导电部分在正常情况下不带电，但在故障情况下可能带有危险电压，这种接地方式也常见于各类民用电气设备中。

36V 为人体安全电压，在低于 36V 供电的现场仪表，可不做保护接地。

此外，当安装在金属仪表盘、箱、柜上的仪表与已接地的金属仪表盘、箱、柜等设备接触良好时可不做保护接地。

（2） 工作接地工作接地包含仪表信号回路接地和屏蔽接地。

隔离信号可不接地。

隔离信号是指每一处输入或输出信号的电路是对地绝缘并相互隔离的。

非隔离信号通常以直流电源负极为参考点并接地。

仪表工作接地的原则是单点接地，信号回路中不可以出现接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应使用信号隔离器将两者之间构成的回路破坏。

（3） 本安系统接地本安系统的接地主要涉及到安全栅的使用。

安全栅主要分为两类：隔离式安全栅和齐纳式安全栅，其具体区别见：什么是信号隔离器？它有什么作用？采用隔离式安全栅的本质安全系统不需要专门接地，而采用齐纳式安全栅的本质安全系统则应设置接地连接系统，并且对接地电阻有严格要求，一般要求不得超过 1 Ω。

（4） 防静电接地安装 DCS 、 PLC 、 SIS等设备的控制室或管理过程控制仪表的机房，因为对防信号干扰的要求相对更高，可以考虑使用防静电接地来减小信号传输过程中的干扰。

（5） 防雷接地户外高处或易受雷击的仪表会有相应的防雷击措施，需要设置防雷击接地保护。

二、接地方法仪表接地的方法在上述不同接地中均有不同：保护接地中，应保证整个仪表及控制系统的各接地点处于等电势下，同时在有中线的情况下也要确保中线与保护线分离。

工作接地在汇集到总接地板之前不应与保护接地混接，工作接地的连线除接线点外要保证绝缘。

信号隔离接地和信号屏蔽接地要分别布设。

本安系统接地中，仅有齐纳安全栅需要接地，齐纳安全栅的接地电势要求特殊，其接地汇流排或接地导轨必须要与直流电源的负极相连接。

仪表系统接地分为保护接地、工作接地一、保护接地通常需要做接地的自控设备如：仪表盘、仪表柜、仪表箱、DCS(DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统)/PLC/EDS的机柜和操作站、仪表供电设备、电缆桥架、穿线管、接线盒及铠装电缆的铠装层，以及控制室内的防静电地板。

一般来讲，使用DC24V为电源的现场仪表、变送器等无特殊要求的可不作保护接地。

保护接地的方法现场仪表桥架、穿线管应每隔30m用接地线与已接地的金属构件相连。

特别要指出的是，现场接地绝不能利用储存、输送可燃性介质的金属设备、管道以及与之相连的金属构件进行接地。

控制室的仪表自控设备、机柜、仪表盘等应单独设置保护接地汇流排。

其接地体可与电力系统的接地体共用。

仪表保护接地连接线标识颜色为绿色。

二、工作接地工作接地包括信号回路接地、屏蔽接地、本质安全接地。

1、信号回路接地在非隔离的信号系统中，应建立一个统一的信号参考点。

即进行信号回路接地。

通常为直流电源的负极接地。

使用非隔离的信号系统这是我在设计中一般的首选方法。

在运行时，系统受到干扰的情况极其少见。

在隔离的信号系统中，隔离信号可不接地。

这里指的隔离是每一个输入/输出信号与其他输入输出信号的电路是绝缘的。

做到电源独立、相互隔离、参考点浮空。

我认为在回路较多的系统，不要轻易使用这种方法。

在控制内应设置信号及屏蔽接地汇流排。

接地线颜色标识为黄/绿线。

2、屏蔽接地电缆的屏蔽层、排扰线应作屏蔽接地。

在强雷击区，室外架空不带屏蔽的普通多芯电缆，备用芯应屏蔽接地。

主要是为了避免雷电在信号线路感应出高电压。

现场接线箱内，端子两侧的电缆屏蔽线应在箱内进行跨接。

同一信号回路，同一屏蔽层应该单点接地。

一般屏蔽接地应在控制室一侧接地。

在控制内应设置信号及屏蔽接地汇流排。

接地线颜色标识为黄/绿线。

3、本质安全接地齐纳安全栅的汇流排必须与直流电源公共端相连（主要是保证当电源故障时能够对危险场所进行保护）。

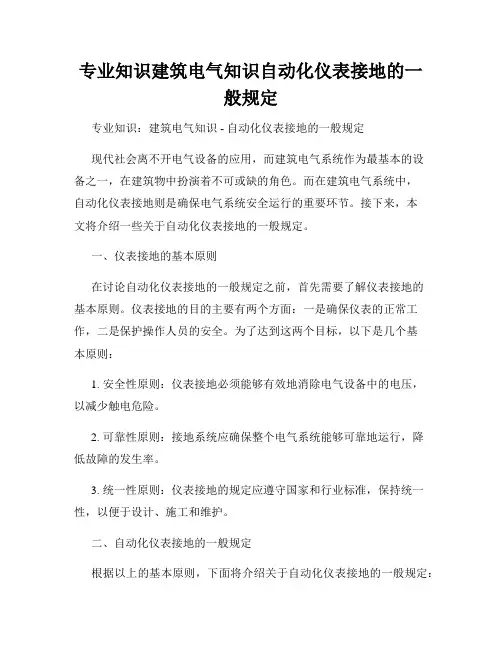

专业知识建筑电气知识自动化仪表接地的一般规定专业知识：建筑电气知识 - 自动化仪表接地的一般规定现代社会离不开电气设备的应用，而建筑电气系统作为最基本的设备之一，在建筑物中扮演着不可或缺的角色。

而在建筑电气系统中，自动化仪表接地则是确保电气系统安全运行的重要环节。

接下来，本文将介绍一些关于自动化仪表接地的一般规定。

一、仪表接地的基本原则在讨论自动化仪表接地的一般规定之前，首先需要了解仪表接地的基本原则。

仪表接地的目的主要有两个方面：一是确保仪表的正常工作，二是保护操作人员的安全。

为了达到这两个目标，以下是几个基本原则：1. 安全性原则：仪表接地必须能够有效地消除电气设备中的电压，以减少触电危险。

2. 可靠性原则：接地系统应确保整个电气系统能够可靠地运行，降低故障的发生率。

3. 统一性原则：仪表接地的规定应遵守国家和行业标准，保持统一性，以便于设计、施工和维护。

二、自动化仪表接地的一般规定根据以上的基本原则，下面将介绍关于自动化仪表接地的一般规定：1. 接地电阻要求：自动化仪表的接地电阻应符合国家和行业的规定。

通常来说，接地电阻应小于等于10欧姆，以确保仪表接地的有效性。

2. 接地导体截面积：自动化仪表接地导体的截面积应根据仪表的额定电流来确定。

通常情况下，导体的截面积不应小于1.5平方毫米。

3. 接地线布置：自动化仪表的接地线应采用铜材质，且应布置在电气设备旁边。

接地线的布置应符合安装规范，并且应保持端子处的良好接地。

4. 接地测试：在自动化仪表的接地完成后，需要进行接地测试以确保接地的可靠性。

测试方法通常为测量接地电阻，并记录测试结果。

5. 接地系统的保护：为了确保接地系统的安全可靠运行，需要采取适当的保护措施。

例如，接地装置应设置保护盖，以避免损坏和误操作。

三、自动化仪表接地的意义和挑战自动化仪表接地作为电气系统的重要环节，其意义不言而喻。

正确的仪表接地可以保证电气设备的正常运行，减少故障和事故的发生。

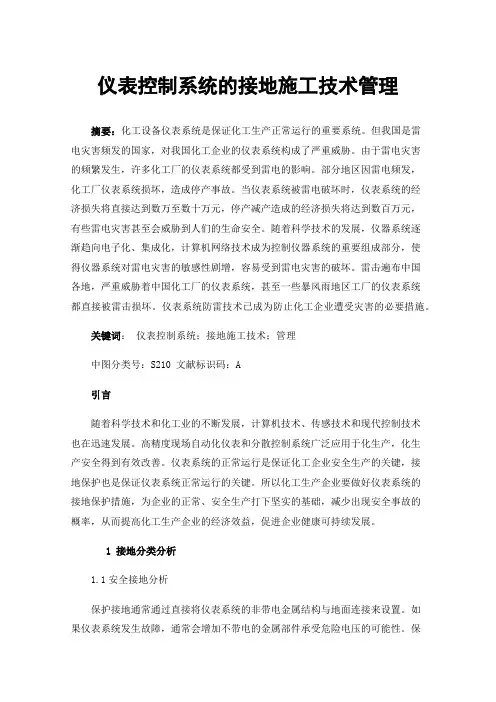

仪表控制系统的接地施工技术管理摘要：化工设备仪表系统是保证化工生产正常运行的重要系统。

但我国是雷电灾害频发的国家，对我国化工企业的仪表系统构成了严重威胁。

由于雷电灾害的频繁发生，许多化工厂的仪表系统都受到雷电的影响。

部分地区因雷电频发，化工厂仪表系统损坏，造成停产事故。

当仪表系统被雷电破坏时，仪表系统的经济损失将直接达到数万至数十万元，停产减产造成的经济损失将达到数百万元，有些雷电灾害甚至会威胁到人们的生命安全。

随着科学技术的发展，仪器系统逐渐趋向电子化、集成化，计算机网络技术成为控制仪器系统的重要组成部分，使得仪器系统对雷电灾害的敏感性剧增，容易受到雷电灾害的破坏。

雷击遍布中国各地，严重威胁着中国化工厂的仪表系统，甚至一些暴风雨地区工厂的仪表系统都直接被雷击损坏。

仪表系统防雷技术已成为防止化工企业遭受灾害的必要措施。

关键词：仪表控制系统；接地施工技术；管理中图分类号：S210 文献标识码：A引言随着科学技术和化工业的不断发展，计算机技术、传感技术和现代控制技术也在迅速发展。

高精度现场自动化仪表和分散控制系统广泛应用于化生产，化生产安全得到有效改善。

仪表系统的正常运行是保证化工企业安全生产的关键，接地保护也是保证仪表系统正常运行的关键。

所以化工生产企业要做好仪表系统的接地保护措施，为企业的正常、安全生产打下坚实的基础，减少出现安全事故的概率，从而提高化工生产企业的经济效益，促进企业健康可持续发展。

1接地分类分析1.1安全接地分析保护接地通常通过直接将仪表系统的非带电金属结构与地面连接来设置。

如果仪表系统发生故障，通常会增加不带电的金属部件承受危险电压的可能性。

保护地线可以快速将这些危险电压引至地面，避免对电气设备造成电击和人员伤害。

此外，保护接地可以防止静电积累。

防静电接地主要是为了保证仪表系统上产生的感应静电能够通过接地线流入地面，避免静电电流对仪表系统及其他周围设备甚至工人的伤害和伤害。

防雷接地主要有两种，一种是外接地，主要由电气专业人员安装调试。

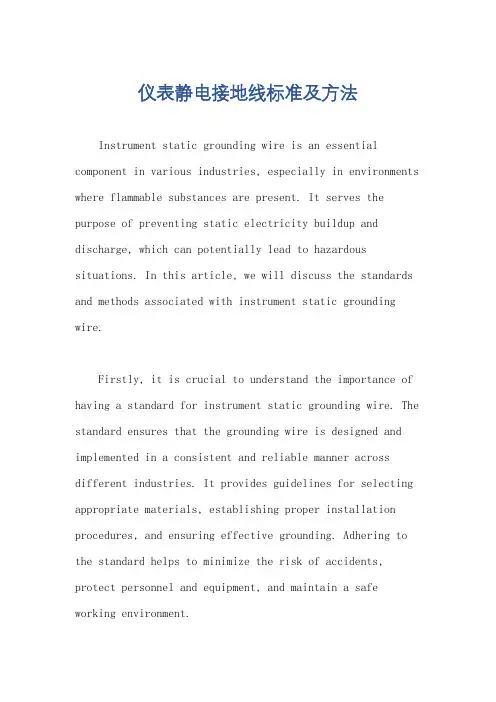

仪表静电接地线标准及方法Instrument static grounding wire is an essential component in various industries, especially in environments where flammable substances are present. It serves the purpose of preventing static electricity buildup and discharge, which can potentially lead to hazardous situations. In this article, we will discuss the standards and methods associated with instrument static grounding wire.Firstly, it is crucial to understand the importance of having a standard for instrument static grounding wire. The standard ensures that the grounding wire is designed and implemented in a consistent and reliable manner across different industries. It provides guidelines for selecting appropriate materials, establishing proper installation procedures, and ensuring effective grounding. Adhering to the standard helps to minimize the risk of accidents, protect personnel and equipment, and maintain a safe working environment.One widely recognized standard for instrument static grounding wire is the National Fire Protection Association (NFPA) 77. This standard provides comprehensive guidelines for the control of static electricity in various industries. It covers a wide range of topics, including grounding requirements, bonding techniques, and grounding system design. Compliance with NFPA 77 ensures that the instrument static grounding wire is effectively integrated into the overall static control measures of a facility.In terms of materials, the instrument static grounding wire should be made of a conductive material capable of dissipating static charges. Copper is commonly used due to its excellent electrical conductivity. The wire should have a sufficient cross-sectional area to handle the anticipated current flow and be resistant to corrosion, moisture, and other environmental factors. Additionally, the wire should be adequately insulated to prevent accidental contact with other conductive surfaces.When it comes to installation, several factors need tobe considered. The grounding wire should be installed in a manner that allows it to make direct contact with the instrument or equipment being grounded. It should be securely connected to a suitable grounding point, such as a dedicated grounding rod or a metallic structure with a low resistance path to the earth. Proper connections should be made using appropriate clamps, connectors, or terminals to ensure a reliable and low-resistance electrical path.Regular inspection and maintenance are essential to ensure the continued effectiveness of the instrument static grounding wire. Periodic checks should be conducted to verify the integrity of the wire, connections, and grounding points. Any signs of damage, corrosion, or loose connections should be promptly addressed to prevent potential failures. It is also important to keep records of inspections and maintenance activities to demonstrate compliance with standards and regulatory requirements.In conclusion, the instrument static grounding wire plays a vital role in preventing static electricity-related hazards in various industries. Adhering to standards suchas NFPA 77 ensures that the grounding wire is designed, installed, and maintained properly. By selecting appropriate materials, following recommended installation procedures, and conducting regular inspections, organizations can effectively control static electricity and promote a safe working environment.。

仪表系统接地设计规定仪表系统接地设计规定主要是为了确保仪表系统的电气安全和性能稳定。

以下是一些常见的仪表系统接地设计规定。

1. 仪表系统的接地点应尽量选择在电气设备的金属外壳上，以提供可靠的接地路径。

接地点的直流电阻应满足规定的要求。

2. 仪表系统的接地线应选择导电性能好的铜材料，截面积要满足接地线安全电流的要求，并且要避免过长的接地导线，以减小接地电阻。

3. 仪表系统的接地线应与主接地系统相连，以确保仪表系统接地的连续性和可靠性。

在连接接地线时，应采用合适的接地接线端子，并保证接地连线紧固可靠，无松动现象。

4. 仪表系统的接地线应采用独立的接地线槽或皮管，并且不能与其他电缆或导线同时穿过管道，以避免相互干扰和电磁干扰。

5. 仪表系统的接地线在穿越建筑物楼板时，应采用金属接地线槽，接地线槽的金属外壳应与主接地系统相连。

6. 仪表系统的接地线不得与其他设备的信号线、电源线等混杂在一起，以避免产生共模干扰。

7. 仪表系统的接地线应尽量靠近设备连接处，并且尽量错开布置，以避免相互干扰和电磁干扰。

8. 仪表系统的接地线应设立专门的接地电源，以确保仪表系统在接地异常时能够及时发出报警信号，保证系统的安全和稳定。

9. 仪表系统的接地线的布线应符合国家相关电气安全规范和标准，以确保仪表系统接地的可靠性和安全性。

10. 仪表系统的接地线在遇到地面或其他设备接地线时，应采取合适的接地线连接方式，并保证接地线的连接牢固可靠，无松动现象。

总之，仪表系统接地设计规定是为了保证仪表系统的电气安全和性能稳定。

通过合理布置接地线、选择合适的接地点和接地线材料、保证接地线连线的牢固可靠，可以有效地减小仪表系统的接地电阻，提高系统的接地效果。

同时还要遵守国家相关电气安全规范和标准，确保仪表系统的接地设计符合安全要求。

仪表电器接线标准全文共四篇示例，供读者参考第一篇示例：仪表电器是指用来测量、检测、控制、监视和显示电气、非电气量的仪器。

在工业生产中，仪表电器的作用不可忽视，它们起着监控生产状态、保障生产安全、提升生产效率的重要作用。

在仪表电器中，接线是一个非常重要的环节，接线是否规范、正确直接关系到整个系统的运行效果。

遵守仪表电器接线标准是非常重要的。

仪表电器接线标准是指仪表电器在接线连接时遵守的规范和要求，目的是为了保障电路连接正常、稳定、可靠地运行。

遵守接线标准可以有效减少因为接线不当而导致的故障发生、提高使用安全性。

本文将详细介绍仪表电器接线标准的相关内容，希望能对大家有所帮助。

仪表电器接线标准的重要性不言而喻。

接线不仅关系到电路的连接质量，还直接影响到仪表电器设备的正常使用和性能。

如果接线不规范，容易导致接触不良、短路、断路等问题，影响仪表电器的使用效果。

合理规范的接线标准是确保仪表电器设备正常运行的关键。

仪表电器的接线标准包括以下几个方面的内容：1. 接线方式：常见的接线方式有并联接线、串联接线、星型接线、三角形接线等，选择合适的接线方式可以更好地满足电路的要求，提高整个系统的稳定性和可靠性。

2. 接线材料：接线时要选择符合国家标准的电线电缆，杜绝使用劣质、老化的电线电缆，以免造成安全隐患。

3. 接线位置：正确选择和安装接线位置，保证接线稳固牢固，杜绝接触松动问题。

4. 接线标识：为避免混乱和误操作，必须对接线进行明确标识，使操作人员清晰明了，不至于发生接线错误。

5. 接地保护：在接线时，必须做好接地保护，特别是对于一些高压、大电流的仪表电器设备，接地保护尤为重要。

值得注意的是在进行仪表电器接线时，一定要遵守相关的安全操作规程，如佩戴绝缘手套、使用绝缘工具、切断电源等，确保自身安全。

建议在接线前对接线环境进行检查，确保没有异常，以免影响接线效果。

仪表电器接线标准在日常生产中非常重要。

遵守接线标准不仅有利于提高系统的效率和稳定性，也有利于保障使用者的安全。

接地电阻测试仪的常用的接线方法，电气知识干货
1、单钳测量
测量多点接地中各位置的接地电阻，不要断开接地相接，以防发生危险。

适用于：多点接地，不能断开。

测量各连接点的电阻。

接线：使用电流钳来监视。

被测试表明地点的电流。

2、双钳法
条件：多点接地，无辅助接地桩。

测量地面。

接线：接地电阻测试仪表厂商指定的电流钳接到相应的插口上。

将两钳卡在接地导体上，两钳间的距离要小于0.25米。

3、两线法
条件：须有已知接地良好的地。

如PEN等。

所测量的结果是被测地和已知地的电阻和，如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。

适用于：楼群和水泥地等。

密封无法打地桩的地区。

接线：e+es接收被测地。

h+s接收已知地。

4、三线法
条件：必须有两个接地棒：一个辅助地和一个探测电极线圈，各个接地电极间的五公里距离不小于20米。

原理是在辅助接地与被测地之间加电流。

测量被测地与电极之间的电压降测量结果。

包括探测电缆本身的电阻。

适用于：地面接地，塔顶施工现场接地及避雷球式避雷针，QPZ接地。

接线：s接探测电极。

h接辅助地。

e和es连接后接被测地。

5、四线法
基本上是并不相同的三线法，代替一线法测量时，消除了测量电缆电阻对低接地电阻测量结果的影响。

在测量时，e和es必须分别直接连接到被测地，这在所有接地电阻测量方法中都是准确的。

化工仪表及控制系统接地技术措施摘要:在化工生产中,仪器仪表及其控制系统是必不可少的。

接地好坏直接关系仪表控制系统能否稳定运行。

恰当的接地技术,能避免电磁干扰。

仪器仪表控制技术抗干扰能力大幅提升,企业经营效益得到提升。

关键词：化工仪表；控制系统；接地技术1导言在化工工业的生产运作过程中，仪表与控制系统起到了非常关键的影响，并且对从控制系统收集到的工作信息进行深度的分析与比较。

技术人员以所采用的信息为基础，来对系统的运转状况进行判定，从而确保仪表的正确运转。

化工仪表接地、控制系统接地质量如何?对仪表的后续的正常工作有很大的影响。

要尽量减少出现的接地问题对仪表的正常工作造成的不利的情况。

浅谈如何做好仪表设备的接地问题。

2接地概述从实质上讲，接地是一种非常安全的方法。

它可以有效预防触电现象的出现，从而对工作人员和设备起到一定的保护。

“接地”里的“地”就是地面，利用地面做为一个电流环，把电流引入地面。

在实际的使用中，可以包含各种不同的接地方式。

例如，如果在运转中的设备因为各种因素而产生了漏电问题，那么就可以利用接地来将漏电处的电位进行拉降，从而让它与操作员的电位保持一致，避免产生电位差，进而对触电状况进行很好的预防作用。

再比如，在磁场的作用下，会对讯号回路造成很大的干扰。

如果受到了电磁干扰的影响，就会产生一种放电的情况。

因此，为了更好地削弱这些电磁波的影响，就会采取一些必要的接地措施，把屏蔽和接地相联系起来，这样就可以对屏蔽层电位差进行有效的去除，从而可以对电磁波产生很好的屏蔽效果。

在这个过程中，对于信号的控制，如果标准不一致，就会导致在不同的仪表之间，产生一种混淆的问题。

例如，A仪表的结果是1~5V，而B仪的结果则是0~4V，这就是由于缺少共同的参照点所造成的问题，所以，需要有一个共同的等电位点来做为参照，才可以防止上述混淆的问题的发生。

3化工仪表及控制系统接地技术3.1降低接地的阻抗在化工仪表的正常工作期间，若有电路频率过高，在电感和电阻的作用下，会直接导致接地阻抗超标。
