仪表及控制系统接地和屏蔽
- 格式：ppt
- 大小：21.59 MB
- 文档页数：56
下载文档原格式
合集下载
仪表接地设计规范
本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。
本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地(以下简称：本安系统接地)、防静电接地和防雷接地。
本规范合用于企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统(DCS)、可编程序控制系统(PLC)、工业控制计算机系统(IPC)、安全仪表系统(SIS)、火灾及可燃气体和有毒气体检测系统(FGS)、过程控制计算机系统(PCCS)等的接地系统设计。
改造设计可参照执行。
2.1.1 保护接地(也称为安全接地)是为人身安全和电气设备安全而设置的接地。
仪表及控制系统的外露导电部份，正常时不带电，在故障、损坏或者非正常情况时可能带危（wei）险电压，对这样的设备，均应实施保护接地。
2.1.2 低于 36V 供电的现场仪表，可不做保护接地，但有可能与高于 36V 电压设备接触的除外。
2.1.3 当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
2.2.1 仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。
本规定中的工作接地，均指仪表及控制系统工作接地。
2.2.2 隔离信号可以不接地。
这里的“隔离”是指每一输入信号(或者输出信号)的电路与其它输入信号(或者输出信号)的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
2.2.3 非隔离信号通常以直流电源负极其参考点，并接地。
信号分配均以此为参考点。
2.2.4 仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条路线上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。
2.3.1 采用隔离式安全栅的本质安全系统，不需要专门接地。
2.3.2 采用齐纳式安全栅的本质安全系统则应设置接地连接系统。
2.3.3 齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。

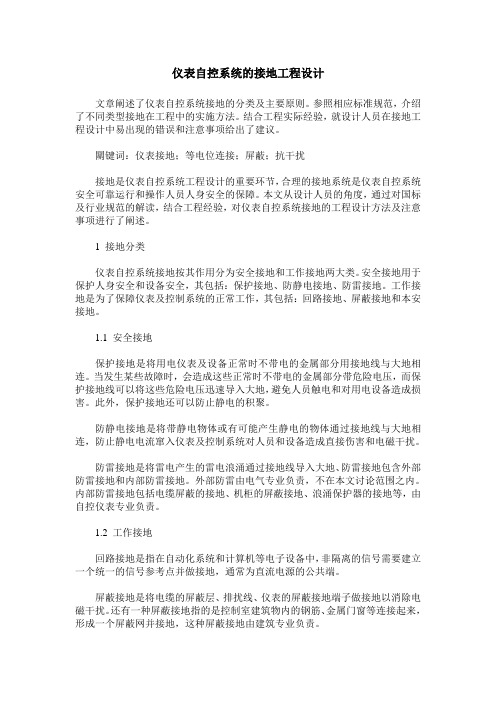

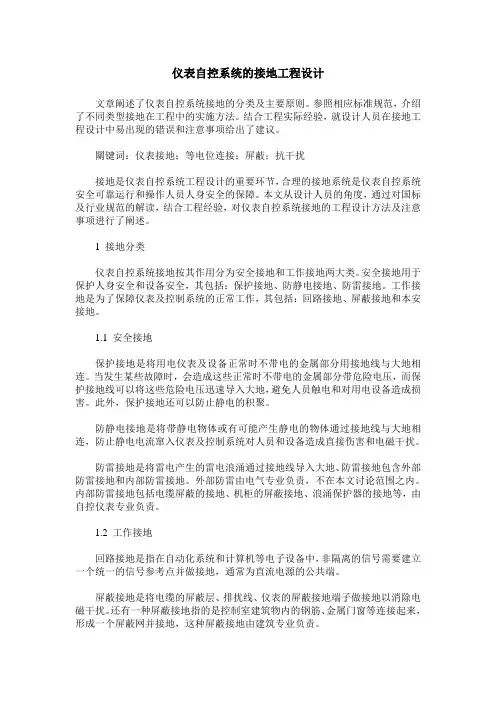

仪表自控系统的接地工程设计
仪表自控系统的接地工程设计文章阐述了仪表自控系统接地的分类及主要原则。
参照相应标准规范，介绍了不同类型接地在工程中的实施方法。
结合工程实际经验，就设计人员在接地工程设计中易出现的错误和注意事项给出了建议。
關键词：仪表接地；等电位连接；屏蔽；抗干扰接地是仪表自控系统工程设计的重要环节，合理的接地系统是仪表自控系统安全可靠运行和操作人员人身安全的保障。
本文从设计人员的角度，通过对国标及行业规范的解读，结合工程经验，对仪表自控系统接地的工程设计方法及注意事项进行了阐述。
1 接地分类仪表自控系统接地按其作用分为安全接地和工作接地两大类。
安全接地用于保护人身安全和设备安全，其包括：保护接地、防静电接地、防雷接地。
工作接地是为了保障仪表及控制系统的正常工作，其包括：回路接地、屏蔽接地和本安接地。
1.1 安全接地保护接地是将用电仪表及设备正常时不带电的金属部分用接地线与大地相连。
当发生某些故障时，会造成这些正常时不带电的金属部分带危险电压，而保护接地线可以将这些危险电压迅速导入大地，避免人员触电和对用电设备造成损害。
此外，保护接地还可以防止静电的积聚。
防静电接地是将带静电物体或有可能产生静电的物体通过接地线与大地相连，防止静电电流窜入仪表及控制系统对人员和设备造成直接伤害和电磁干扰。
防雷接地是将雷电产生的雷电浪涌通过接地线导入大地、防雷接地包含外部防雷接地和内部防雷接地。
外部防雷由电气专业负责，不在本文讨论范围之内。
内部防雷接地包括电缆屏蔽的接地、机柜的屏蔽接地、浪涌保护器的接地等，由自控仪表专业负责。
1.2 工作接地回路接地是指在自动化系统和计算机等电子设备中，非隔离的信号需要建立一个统一的信号参考点并做接地，通常为直流电源的公共端。
屏蔽接地是将电缆的屏蔽层、排扰线、仪表的屏蔽接地端子做接地以消除电磁干扰。
还有一种屏蔽接地指的是控制室建筑物内的钢筋、金属门窗等连接起来，形成一个屏蔽网并接地，这种屏蔽接地由建筑专业负责。

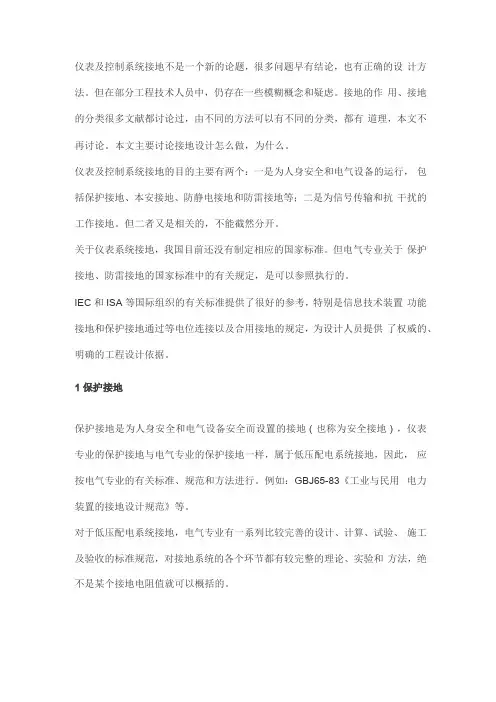

仪表及控制系统接地
仪表及控制系统接地不是一个新的论题，很多问题早有结论，也有正确的设计方法。
但在部分工程技术人员中，仍存在一些模糊概念和疑虑。
接地的作用、接地的分类很多文献都讨论过，由不同的方法可以有不同的分类，都有道理，本文不再讨论。
本文主要讨论接地设计怎么做，为什么。
仪表及控制系统接地的目的主要有两个：一是为人身安全和电气设备的运行，包括保护接地、本安接地、防静电接地和防雷接地等；二是为信号传输和抗干扰的工作接地。
但二者又是相关的，不能截然分开。
关于仪表系统接地，我国目前还没有制定相应的国家标准。
但电气专业关于保护接地、防雷接地的国家标准中的有关规定，是可以参照执行的。
IEC和ISA等国际组织的有关标准提供了很好的参考，特别是信息技术装置功能接地和保护接地通过等电位连接以及合用接地的规定，为设计人员提供了权威的、明确的工程设计依据。
1保护接地保护接地是为人身安全和电气设备安全而设置的接地（也称为安全接地），仪表专业的保护接地与电气专业的保护接地一样，属于低压配电系统接地，因此，应按电气专业的有关标准、规范和方法进行。
例如：GBJ65-83《工业与民用电力装置的接地设计规范》等。
对于低压配电系统接地，电气专业有一系列比较完善的设计、计算、试验、施工及验收的标准规范，对接地系统的各个环节都有较完整的理论、实验和方法，绝不是某个接地电阻值就可以概括的。
仪表专业用电一般来自不间断电源UPS或电气专业的建筑物配电，大体可分为控制室用电和现场仪表用电。
控制室用电一般采用TN-S系统（整个系统中的保护线和中线是分开的）［1］。
现场仪表用电一般采用TT系统（分散接地）。
根据等电位连接原则，仪表用电的保护接地应当是电气接地系统。
不但建筑物内实施等电位连接，石油化工装置一般还采用全装置等电位连接。
接地工程应当按电气专业的标准规范和方法来设计。
有的设计将UPS供电的仪表系统的保护接地分离出来单独设置接地系统，这是不适宜的。
多数UPS 的两路供电中的一路是不经过变压器隔离而直接切换输出的，这就不可能具备单独设置接地系统的条件。
DCS系统接地规范
D C S系统接地规范集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]D C S系统接地为保证控制系统的现场接地实施水平，保证控制系统在现场的安全可靠使用，特制定本规程。
一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。
1、保护接地1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。
凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。
2)低于36V 供电的现场仪表，可不做保护接地，但有可能与高于36V 电压设备接触的除外。
3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
2、工作接地1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。
2)隔离信号可以不接地。
这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
3)非隔离信号通常是以直流电源负极为参考点，并接地。
信号分配均以此为参考点。
4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。
3、本安系统接地1)采用隔离式安全栅的本质安全系统，不需要专门接地。
2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。
3)齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。
4、防静电接地1)安装DCS、PLC、SIS 等设备的控制室，应考虑防静电接地。
这些室内的导静电地面、活动地板、工作台等都应进行防静电接地。
2)已做了保护接地和工作接地的仪表和设备不必再另做防静电接地。
5、防雷接地1)当仪表及控制系统的信号线路从室外进入室内后，需要设置防雷接地连接的场合，应实施防雷接地连接。

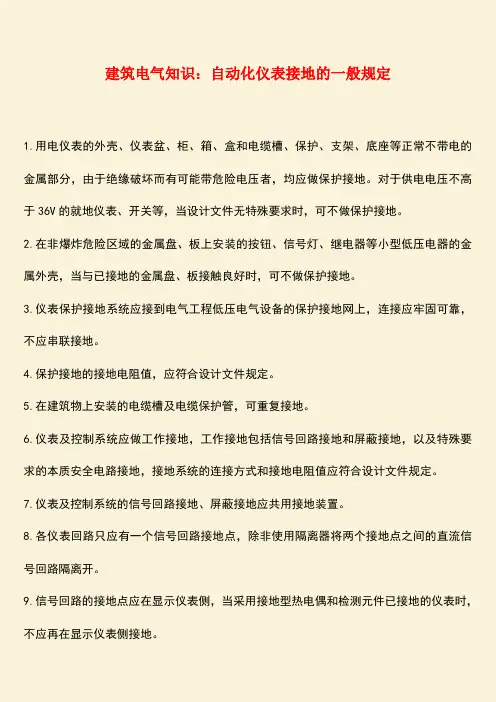

推荐：建筑电气知识：自动化仪表接地的一般规定
建筑电气知识：自动化仪表接地的一般规定1.用电仪表的外壳、仪表盆、柜、箱、盒和电缆槽、保护、支架、底座等正常不带电的金属部分，由于绝缘破坏而有可能带危险电压者，均应做保护接地。
对于供电电压不高于36V的就地仪表、开关等，当设计文件无特殊要求时，可不做保护接地。
2.在非爆炸危险区域的金属盘、板上安装的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属盘、板接触良好时，可不做保护接地。
3.仪表保护接地系统应接到电气工程低压电气设备的保护接地网上，连接应牢固可靠，不应串联接地。
4.保护接地的接地电阻值，应符合设计文件规定。
5.在建筑物上安装的电缆槽及电缆保护管，可重复接地。
6.仪表及控制系统应做工作接地，工作接地包括信号回路接地和屏蔽接地，以及特殊要求的本质安全电路接地，接地系统的连接方式和接地电阻值应符合设计文件规定。
7.仪表及控制系统的信号回路接地、屏蔽接地应共用接地装置。
8.各仪表回路只应有一个信号回路接地点，除非使用隔离器将两个接地点之间的直流信号回路隔离开。
9.信号回路的接地点应在显示仪表侧，当采用接地型热电偶和检测元件已接地的仪表时，不应再在显示仪表侧接地。
10.仪表电缆电线的屏蔽层，应在控制室仪表盘柜侧接地，同一回路的屏蔽层应具有可靠的电气连续性，不应浮空或重复接地。
11.当有防干扰要求时，多芯电缆中的备用芯线应在一点接地，屏蔽电缆的备用芯线与电缆屏蔽层，应在同一侧接地。
12.仪表盘、柜、箱内各回路的各类接地，应分别由各自的接地支线引至接地汇流排或接地端子板，由接地汇流排或接地端子板引出接地干线，再与接地总干线和接地极相连。
各接地支线、汇流排或端子板之间在非连接处应彼此绝缘。
13.接地系统的连线应使用铜芯绝缘电线或电缆，采用镀锌螺栓紧固，仪表盘、柜、箱内的接地汇流排应使用铜材，并有绝缘支架固定。
接地总干线与接地体之间应采用焊接。
14.本质安全电路本身除设计文件有特殊规定外，不应接地。

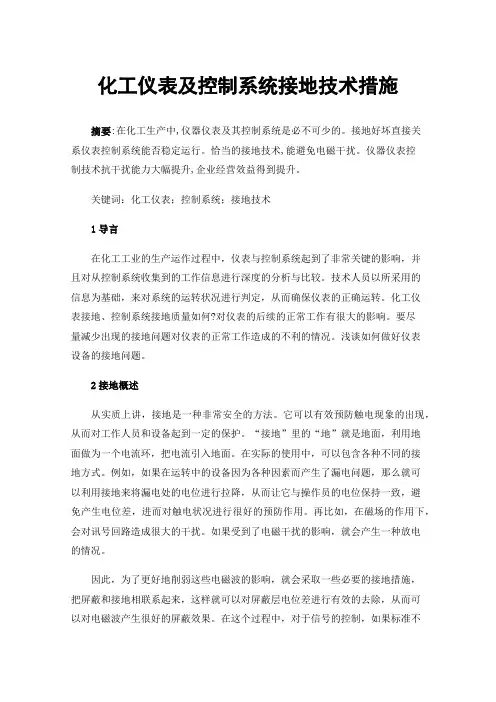

化工仪表及控制系统接地技术措施
化工仪表及控制系统接地技术措施摘要:在化工生产中,仪器仪表及其控制系统是必不可少的。
接地好坏直接关系仪表控制系统能否稳定运行。
恰当的接地技术,能避免电磁干扰。
仪器仪表控制技术抗干扰能力大幅提升,企业经营效益得到提升。
关键词：化工仪表；控制系统；接地技术1导言在化工工业的生产运作过程中，仪表与控制系统起到了非常关键的影响，并且对从控制系统收集到的工作信息进行深度的分析与比较。
技术人员以所采用的信息为基础，来对系统的运转状况进行判定，从而确保仪表的正确运转。
化工仪表接地、控制系统接地质量如何?对仪表的后续的正常工作有很大的影响。
要尽量减少出现的接地问题对仪表的正常工作造成的不利的情况。
浅谈如何做好仪表设备的接地问题。
2接地概述从实质上讲，接地是一种非常安全的方法。
它可以有效预防触电现象的出现，从而对工作人员和设备起到一定的保护。
“接地”里的“地”就是地面，利用地面做为一个电流环，把电流引入地面。
在实际的使用中，可以包含各种不同的接地方式。
例如，如果在运转中的设备因为各种因素而产生了漏电问题，那么就可以利用接地来将漏电处的电位进行拉降，从而让它与操作员的电位保持一致，避免产生电位差，进而对触电状况进行很好的预防作用。
再比如，在磁场的作用下，会对讯号回路造成很大的干扰。
如果受到了电磁干扰的影响，就会产生一种放电的情况。
因此，为了更好地削弱这些电磁波的影响，就会采取一些必要的接地措施，把屏蔽和接地相联系起来，这样就可以对屏蔽层电位差进行有效的去除，从而可以对电磁波产生很好的屏蔽效果。
在这个过程中，对于信号的控制，如果标准不一致，就会导致在不同的仪表之间，产生一种混淆的问题。
例如，A仪表的结果是1~5V，而B仪的结果则是0~4V，这就是由于缺少共同的参照点所造成的问题，所以，需要有一个共同的等电位点来做为参照，才可以防止上述混淆的问题的发生。
3化工仪表及控制系统接地技术3.1降低接地的阻抗在化工仪表的正常工作期间，若有电路频率过高，在电感和电阻的作用下，会直接导致接地阻抗超标。

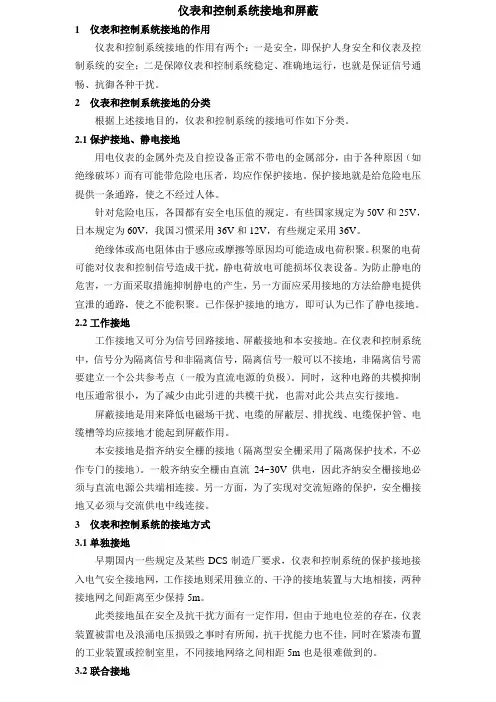

仪表和控制系统的接地、屏蔽
仪表和控制系统接地和屏蔽1 仪表和控制系统接地的作用仪表和控制系统接地的作用有两个：一是安全，即保护人身安全和仪表及控制系统的安全；二是保障仪表和控制系统稳定、准确地运行，也就是保证信号通畅、抗御各种干扰。
2 仪表和控制系统接地的分类根据上述接地目的，仪表和控制系统的接地可作如下分类。
2.1保护接地、静电接地用电仪表的金属外壳及自控设备正常不带电的金属部分，由于各种原因（如绝缘破坏）而有可能带危险电压者，均应作保护接地。
保护接地就是给危险电压提供一条通路，使之不经过人体。
针对危险电压，各国都有安全电压值的规定。
有些国家规定为50V和25V，日本规定为60V，我国习惯采用36V和12V，有些规定采用36V。
绝缘体或高电阻体由于感应或摩擦等原因均可能造成电荷积聚。
积聚的电荷可能对仪表和控制信号造成干扰，静电荷放电可能损坏仪表设备。
为防止静电的危害，一方面采取措施抑制静电的产生，另一方面应采用接地的方法给静电提供宣泄的通路，使之不能积聚。
已作保护接地的地方，即可认为已作了静电接地。
2.2工作接地工作接地又可分为信号回路接地、屏蔽接地和本安接地。
在仪表和控制系统中，信号分为隔离信号和非隔离信号，隔离信号一般可以不接地，非隔离信号需要建立一个公共参考点（一般为直流电源的负极）。
同时，这种电路的共模抑制电压通常很小，为了减少由此引进的共模干扰，也需对此公共点实行接地。
屏蔽接地是用来降低电磁场干扰、电缆的屏蔽层、排扰线、电缆保护管、电缆槽等均应接地才能起到屏蔽作用。
本安接地是指齐纳安全栅的接地（隔离型安全栅采用了隔离保护技术，不必作专门的接地）。
一般齐纳安全栅由直流24~30V供电，因此齐纳安全栅接地必须与直流电源公共端相连接。
另一方面，为了实现对交流短路的保护，安全栅接地又必须与交流供电中线连接。
3 仪表和控制系统的接地方式3.1单独接地早期国内一些规定及某些DCS制造厂要求，仪表和控制系统的保护接地接入电气安全接地网，工作接地则采用独立的、干净的接地装置与大地相接，两种接地网之间距离至少保持5m。

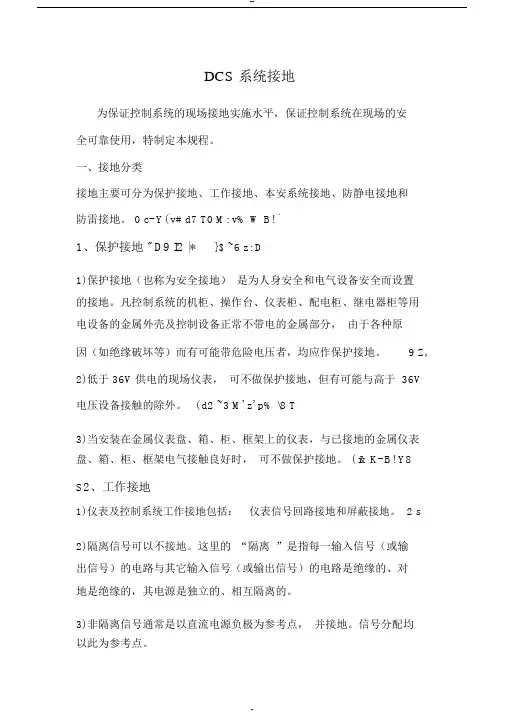

DCS系统接地规范
DCS 系统接地为保证控制系统的现场接地实施水平，保证控制系统在现场的安全可靠使用，特制定本规程。
一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。
0 c- Y( v# d7 T0 M: v% W B! `1、保护接地 " D9 I2 |*}$ ~6 z: D1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。
凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。
9 Z, 2)低于 36V 供电的现场仪表，可不做保护接地，但有可能与高于 36V 电压设备接触的除外。
( d2 ~3 M' z' p% \8 T3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
( i& K- B! Y8S2、工作接地1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。
2 s2)隔离信号可以不接地。
这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
3)非隔离信号通常是以直流电源负极为参考点，并接地。
信号分配均以此为参考点。
4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。
1 n3 h4 k$ e6 E3、本安系统接地 1 Y1 q- L) m5 x9 l* [8 v4 ^' K1)采用隔离式安全栅的本质安全系统，不需要专门接地。
2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。
3)齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。
4、防静电接地9 z6 c & v9 I1 X3 N1)安装 DCS、PLC、SIS 等设备的控制室，应考虑防静电接地。

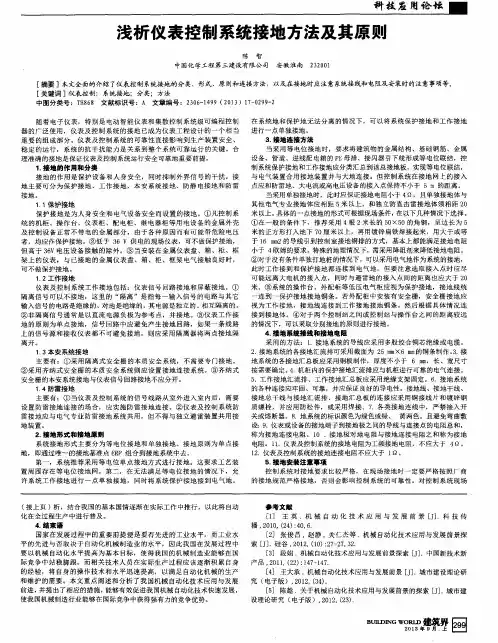

浅析仪表控制系统接地方法及其原则
［ 关键 词 ］ 仪 表控 制； 系统接地 ；分类 ；方法 中图分类号 ：Ｔ Ｈ ８ ６ ８ 文献标识号 ：Ａ 文章 编号 ：２ ３ ０ ６ — １ ４ ９ ９（ ２ ０ １ ３ ）１ ７ － ０ ２ ９ ９ — ２
随着 电子仪 表，特别 是 电动 智能仪表 和集散控 制系统 级可编 程控制 器 的广泛使 用，仪表 及控制 系统 的接地 已成 为仪表 工程 设计的一 个相 当 重要 的组 成部分 。仪 表及控 制系 统的可 靠性直接 影响到 生产装置 安全 、 稳 定的运 行，系统 的抗干扰 能力 是关系 到整个 系统可靠 运行 的关键 。合 理准确 的接地是 保证仪表及控制系统运行安全 可靠地重 要前提 。 １ ． 接地的作用和分 类 接地 的作用 是保护 设备和 人身安全 ，同时抑 制外界信 号 的干 扰。接 地主 要可 分为保 护接地 、工作接地 、本安 系统接地 、防静 电接地 和防雷 接地 。 １ ． １保护接地 保 护接地 是为人 身安全和 电气设备 安全而 设置 的接 地 。①凡 控制系 统 的机柜 、操作 台、仪表柜 、配 电柜、继 电器柜等 用 电设 备的金 属外壳 及控 制设 备正常 不带 电的金属部 分， 由于各种 原因而有 可能带 危险 电压 者 ，均应作保护接地 。②低 于 ３ ６ ｙ 供电的现场仪表 ，可不做保护接地 ， 但 高于 ３ ６ Ｖ电压设备 接触 的除外 。③ 当安装在 金属仪表 盘 、箱 、柜、框 架上 的仪 表，与 己接地 的金属仪 表盘 、箱、柜 、框 架 电气 接触 良好时 ， 可不做保护接地 。 １ ． ２工 作 接 地 仪表 及控制 系统工作 接地包 括：仪表信 号 回路 接地和 屏蔽接 地。① 隔离 信号可 以不接地 ，这里 的 “ 隔 离”是指每 一输入 信号 的电路 与其它 输入信号 的电路 是绝缘 的、对地是绝缘 的，其 电源是独立 的、相互隔离的 。 ②非 隔离信 号通 常是 以直 流 电源 负极为 参考 点，并接地 。③ 仪表 工作接 地 的原则为 单点接地 ，信 号回路 中应 避免产 生接地 回路 ，如果一 条线路 上的信 号源和 接收仪 表都不 可避免 接地 ，则 应采用 隔离器将 两点接 地隔 离开 。 １ ． ３本 安系统 接地 主 要有：① 采用 隔离式安全 栅 的本 质安全 系统 ，不 需要专 门接地 。 ② 采 用齐纳式 安全栅 的本质 安全 系统则应 设置接地 连接 系统。③齐 纳式 安全栅的本安系 统接地 与仪表信号 回路接地不应分 开。 １ ． ４防 雷 接 地 主要 有：① 当仪表及 控制系 统的信 号线路从 室外进入 室 内后 ，需要 设置 防雷接地 连接 的场合 ，应实施 防雷接地 连接 。② 仪表 及控制 系统防 雷接地 应与 电气专业 防雷接 地系统 共用 ，但 不得与 独立避 雷装置共 用接 地 装置 。 ２ ． 接地形式和接地原则 系统 接地形 式主要分 为等 电位接地和 单独接 地。接地 原则为 单点接 地 ，即通过唯一 的接地基准 点 Ｅ Ｒ Ｐ 组合到接地系统 中去 。 第一 ，系统推荐 采用等 电位单 点接地方 式进行 接地 。这 要求工 艺装 置 周 围存 在等 电位接 地网 。第 二 ，在 无法满 足等 电位 接地 的情况 下，允 许系 统工作接 地进 行一点 单独接 地， 同时将 系统保 护接地 接到 电气地 。
随着 电子仪 表，特别 是 电动 智能仪表 和集散控 制系统 级可编 程控制 器 的广泛使 用，仪表 及控制 系统 的接地 已成 为仪表 工程 设计的一 个相 当 重要 的组 成部分 。仪 表及控 制系 统的可 靠性直接 影响到 生产装置 安全 、 稳 定的运 行，系统 的抗干扰 能力 是关系 到整个 系统可靠 运行 的关键 。合 理准确 的接地是 保证仪表及控制系统运行安全 可靠地重 要前提 。 １ ． 接地的作用和分 类 接地 的作用 是保护 设备和 人身安全 ，同时抑 制外界信 号 的干 扰。接 地主 要可 分为保 护接地 、工作接地 、本安 系统接地 、防静 电接地 和防雷 接地 。 １ ． １保护接地 保 护接地 是为人 身安全和 电气设备 安全而 设置 的接 地 。①凡 控制系 统 的机柜 、操作 台、仪表柜 、配 电柜、继 电器柜等 用 电设 备的金 属外壳 及控 制设 备正常 不带 电的金属部 分， 由于各种 原因而有 可能带 危险 电压 者 ，均应作保护接地 。②低 于 ３ ６ ｙ 供电的现场仪表 ，可不做保护接地 ， 但 高于 ３ ６ Ｖ电压设备 接触 的除外 。③ 当安装在 金属仪表 盘 、箱 、柜、框 架上 的仪 表，与 己接地 的金属仪 表盘 、箱、柜 、框 架 电气 接触 良好时 ， 可不做保护接地 。 １ ． ２工 作 接 地 仪表 及控制 系统工作 接地包 括：仪表信 号 回路 接地和 屏蔽接 地。① 隔离 信号可 以不接地 ，这里 的 “ 隔 离”是指每 一输入 信号 的电路 与其它 输入信号 的电路 是绝缘 的、对地是绝缘 的，其 电源是独立 的、相互隔离的 。 ②非 隔离信 号通 常是 以直 流 电源 负极为 参考 点，并接地 。③ 仪表 工作接 地 的原则为 单点接地 ，信 号回路 中应 避免产 生接地 回路 ，如果一 条线路 上的信 号源和 接收仪 表都不 可避免 接地 ，则 应采用 隔离器将 两点接 地隔 离开 。 １ ． ３本 安系统 接地 主 要有：① 采用 隔离式安全 栅 的本 质安全 系统 ，不 需要专 门接地 。 ② 采 用齐纳式 安全栅 的本质 安全 系统则应 设置接地 连接 系统。③齐 纳式 安全栅的本安系 统接地 与仪表信号 回路接地不应分 开。 １ ． ４防 雷 接 地 主要 有：① 当仪表及 控制系 统的信 号线路从 室外进入 室 内后 ，需要 设置 防雷接地 连接 的场合 ，应实施 防雷接地 连接 。② 仪表 及控制 系统防 雷接地 应与 电气专业 防雷接 地系统 共用 ，但 不得与 独立避 雷装置共 用接 地 装置 。 ２ ． 接地形式和接地原则 系统 接地形 式主要分 为等 电位接地和 单独接 地。接地 原则为 单点接 地 ，即通过唯一 的接地基准 点 Ｅ Ｒ Ｐ 组合到接地系统 中去 。 第一 ，系统推荐 采用等 电位单 点接地方 式进行 接地 。这 要求工 艺装 置 周 围存 在等 电位接 地网 。第 二 ，在 无法满 足等 电位 接地 的情况 下，允 许系 统工作接 地进 行一点 单独接 地， 同时将 系统保 护接地 接到 电气地 。
仪表接地管理规范
仪表接地管理规范仪表及控制系统接地种类有∶ 保护接地、工作接地、本安系统接地、防静电接地和防雷接地。
适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统（DCS）、可编程序控制系统（PLC）、工业控制计算机系统（IPC）、安全仪表系统（SIS）、火灾及可燃气体和有毒气体检测系统（FGS）、过程控制计算机系统（PCCS）等的接地系统设计。
一、仪表保护接地1.供电电压高于 36V 的现场仪表的外壳，仪表盘、柜、箱、支架、底座等正常不带电的金属部分，均应做保护接地。
2.供电电压不高于 36V 的现场仪表开关等，当设计文件无特殊要求时，可不做保护接地。
3.在非爆炸危险区域的金属盘、板上安装的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属盘、板接触良好时，可不做保护接地。
4.在建筑物上安装的电缆桥架和电缆导管可重复接地。
5.本质安全电路本身除设计文件有特殊规定外，不应接地。
6.爆炸性气体环境中，非本质安全系统的现场仪表金属外壳、金属保护箱、金属接线箱应实施保护接地，本质安全系统的现场仪表金属外壳、金属保护箱、金属接线箱可不实施保护接地。
7.需要实施保护接地的现场仪表金属外壳、金属保护箱、金属接线箱应就近接到接地网，或连接到已经接地的金属电缆槽、金属保护管、金属铠装层、金属支架、框架、平台、围栏、设备等金属构件上。
二、仪表工作接地和屏蔽接地1.仪表及控制系统应作工作接地，工作接地应包括信号回路接地和屏蔽接地。
2.信号回路的接地点应在显示仪表侧，当采用接地型热电偶和检测元件已接地的仪表时，在显示仪表侧不应再接地。
3、仪表电缆电线的屏蔽层应在控制室仪表盘柜侧接地，同一回路的屏蔽层应有可靠的电气连续性，不应浮空或重复接地。
4、在中间接线箱内，主电缆分屏蔽层应用端子将对应的二次屏蔽层进行连接，不同的屏蔽层应分别连接，不应混接，并应绝缘。
5、工作接地在接到汇总板或网型接地排之前不应与保护接地混接。

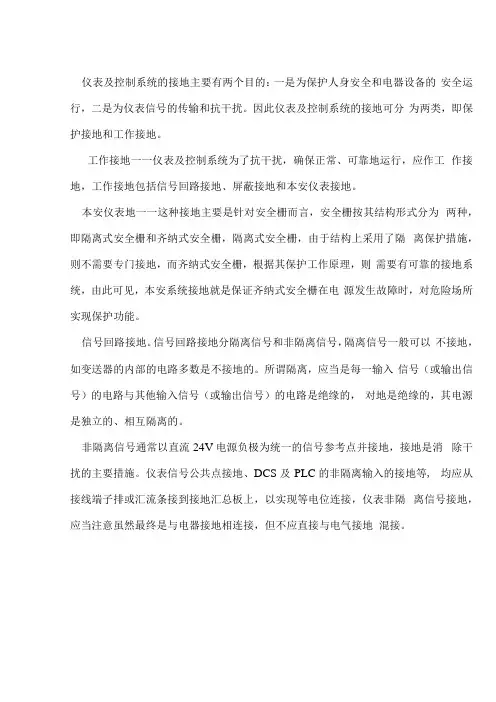

仪表控制系统接地
仪表及控制系统的接地主要有两个目的：一是为保护人身安全和电器设备的安全运行，二是为仪表信号的传输和抗干扰。
因此仪表及控制系统的接地可分为两类，即保护接地和工作接地。
工作接地一一仪表及控制系统为了抗干扰，确保正常、可靠地运行，应作工作接地，工作接地包括信号回路接地、屏蔽接地和本安仪表接地。
本安仪表地一一这种接地主要是针对安全栅而言，安全栅按其结构形式分为两种，即隔离式安全栅和齐纳式安全栅，隔离式安全栅，由于结构上采用了隔离保护措施，则不需要专门接地，而齐纳式安全栅，根据其保护工作原理，则需要有可靠的接地系统，由此可见，本安系统接地就是保证齐纳式安全栅在电源发生故障时，对危险场所实现保护功能。
信号回路接地。
信号回路接地分隔离信号和非隔离信号，隔离信号一般可以不接地，如变送器的内部的电路多数是不接地的。
所谓隔离，应当是每一输入信号（或输出信号）的电路与其他输入信号（或输出信号）的电路是绝缘的，对地是绝缘的，其电源是独立的、相互隔离的。
非隔离信号通常以直流24V电源负极为统一的信号参考点并接地，接地是消除干扰的主要措施。
仪表信号公共点接地、DCS及PLC的非隔离输入的接地等, 均应从接线端子排或汇流条接到接地汇总板上，以实现等电位连接，仪表非隔离信号接地，应当注意虽然最终是与电器接地相连接，但不应直接与电气接地混接。
DCS系统接地规范
DCS 系统接地为保证控制系统的现场接地实施水平，保证控制系统在现场的安全可靠使用，特制定本规程。
一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。
0 c- Y( v# d7 T0 M: v% W B! `1、保护接地 " D9 I2 |*}$ ~6 z: D1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。
凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。
9 Z,2)低于 36V 供电的现场仪表，可不做保护接地，但有可能与高于 36V 电压设备接触的除外。
( d2 ~3 M' z' p% \8 T3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
( i& K- B! Y8S2、工作接地1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。
2 s2)隔离信号可以不接地。
这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
3)非隔离信号通常是以直流电源负极为参考点，并接地。
信号分配均以此为参考点。
4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。
1 n3 h4 k$ e6 E3、本安系统接地 1 Y1 q- L) m5 x9 l* [8 v4 ^' K1)采用隔离式安全栅的本质安全系统，不需要专门接地。
2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。
3)齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。
4、防静电接地9 z6 c & v9 I1 X3 N1)安装 DCS、PLC、SIS 等设备的控制室，应考虑防静电接地。
【专业知识】建筑电气知识：自动化仪表接地的一般规定
【专业知识】建筑电气知识：自动化仪表接地的一般规定1.用电仪表的外壳、仪表盆、柜、箱、盒和电缆槽、保护、支架、底座等正常不带电的金属部分，由于绝缘破坏而有可能带危险电压者，均应做保护接地。
对于供电电压不高于36V的就地仪表、开关等，当设计文件无特殊要求时，可不做保护接地。
2.在非爆炸危险区域的金属盘、板上安装的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属盘、板接触良好时，可不做保护接地。
3.仪表保护接地系统应接到电气工程低压电气设备的保护接地网上，连接应牢固可靠，不应串联接地。
4.保护接地的接地电阻值，应符合设计文件规定。
5.在建筑物上安装的电缆槽及电缆保护管，可重复接地。
6.仪表及控制系统应做工作接地，工作接地包括信号回路接地和屏蔽接地，以及特殊要求的本质安全电路接地，接地系统的连接方式和接地电阻值应符合设计文件规定。
7.仪表及控制系统的信号回路接地、屏蔽接地应共用接地装置。
8.各仪表回路只应有一个信号回路接地点，除非使用隔离器将两个接地点之间的直流信号回路隔离开。
9.信号回路的接地点应在显示仪表侧，当采用接地型热电偶和检测元件已接地的仪表时，不应再在显示仪表侧接地。
10.仪表电缆电线的屏蔽层，应在控制室仪表盘柜侧接地，同一回路的屏蔽层应具有可靠的电气连续性，不应浮空或重复接地。
11.当有防干扰要求时，多芯电缆中的备用芯线应在一点接地，屏蔽电缆的备用芯线与电缆屏蔽层，应在同一侧接地。
12.仪表盘、柜、箱内各回路的各类接地，应分别由各自的接地支线引至接地汇流排或接地端子板，由接地汇流排或接地端子板引出接地干线，再与接地总干线和接地极相连。
各接地支线、汇流排或端子板之间在非连接处应彼此绝缘。
13.接地系统的连线应使用铜芯绝缘电线或电缆，采用镀锌螺栓紧固，仪表盘、柜、箱内的接地汇流排应使用铜材，并有绝缘支架固定。
接地总干线与接地体之间应采用焊接。
14.本质安全电路本身除设计文件有特殊规定外，不应接地。
仪表及控制系统接地和屏蔽知识讲义
的干扰。
电磁屏蔽的原理
电磁屏蔽是利用导电材料将电磁 波限制在一定空间范围内，减弱 其对外界的干扰或防止外界对它
的干扰。
电磁屏蔽的分类
根据屏蔽目的不同，电磁屏蔽可 分为电场屏蔽、磁场屏蔽和电磁
场屏蔽。
屏蔽的种类和作用
电场屏蔽
电场屏蔽是利用导电材料将电场 限制在一定空间范围内，减弱其 对外界的干扰或防止外界对它的 干扰。
注意接地问题
在电磁屏蔽中，接地是一个重要问题。接地可以减小共模 干扰，提高屏蔽效果，同时也可以减小静电感应和电磁感 应的影响。
设计合理的屏蔽结构
根据实际需求设计合理的屏蔽结构，如盒状、壳状、板状 等，并注意连接处和缝隙的处理，以保证良好的电磁密封 性。
考虑散热问题
在高频电磁场中，由于屏蔽体的集肤效应和相邻电流的相 互影响，可能会引起热量聚集，因此需要考虑散热问题。
接地的作用主要包括为系统提供稳定的参考电位、泄放雷电流、抑制电磁干扰等 。屏蔽的作用则是减少电磁场对仪表及控制系统的干扰，提高系统的抗干扰能力 。合理的接地和屏蔽设计可以提高系统的性能指标，降低故障率，保障生产安全 。
02 仪表及控制系统接地
接地的基本概念
接地
接地电阻
将电气设备和系统的某个部分通过接地 装置与大地相连，以降低设备故障和雷 击的风险，保障人身和设备安全。
接地和屏蔽的维护和保养
01 02 03 04
接地和屏蔽的维护和保养是确保仪表及控制系统稳定运行的重要措施 。
对于接地系统，应定期检查接地极的连接是否牢固、接地线是否老化 或破损，及时进行修复或更换。
对于电磁屏蔽设施，应定期检查屏蔽壳体的完整性、电缆的连接是否 牢固，以及屏蔽材料的性能是否正常。
在日常使用中，应保持仪表及控制系统的清洁和干燥，避免尘土和潮 湿对设备造成损害。
电磁屏蔽的原理
电磁屏蔽是利用导电材料将电磁 波限制在一定空间范围内，减弱 其对外界的干扰或防止外界对它
的干扰。
电磁屏蔽的分类
根据屏蔽目的不同，电磁屏蔽可 分为电场屏蔽、磁场屏蔽和电磁
场屏蔽。
屏蔽的种类和作用
电场屏蔽
电场屏蔽是利用导电材料将电场 限制在一定空间范围内，减弱其 对外界的干扰或防止外界对它的 干扰。
注意接地问题
在电磁屏蔽中，接地是一个重要问题。接地可以减小共模 干扰，提高屏蔽效果，同时也可以减小静电感应和电磁感 应的影响。
设计合理的屏蔽结构
根据实际需求设计合理的屏蔽结构，如盒状、壳状、板状 等，并注意连接处和缝隙的处理，以保证良好的电磁密封 性。
考虑散热问题
在高频电磁场中，由于屏蔽体的集肤效应和相邻电流的相 互影响，可能会引起热量聚集，因此需要考虑散热问题。
接地的作用主要包括为系统提供稳定的参考电位、泄放雷电流、抑制电磁干扰等 。屏蔽的作用则是减少电磁场对仪表及控制系统的干扰，提高系统的抗干扰能力 。合理的接地和屏蔽设计可以提高系统的性能指标，降低故障率，保障生产安全 。
02 仪表及控制系统接地
接地的基本概念
接地
接地电阻
将电气设备和系统的某个部分通过接地 装置与大地相连，以降低设备故障和雷 击的风险，保障人身和设备安全。
接地和屏蔽的维护和保养
01 02 03 04
接地和屏蔽的维护和保养是确保仪表及控制系统稳定运行的重要措施 。
对于接地系统，应定期检查接地极的连接是否牢固、接地线是否老化 或破损，及时进行修复或更换。
对于电磁屏蔽设施，应定期检查屏蔽壳体的完整性、电缆的连接是否 牢固，以及屏蔽材料的性能是否正常。
在日常使用中，应保持仪表及控制系统的清洁和干燥，避免尘土和潮 湿对设备造成损害。
仪表系统接地设计规定-HG_T 20513-2000
仪表系统接地设计规定-HG/T 20513-2000仪表系统接地设计规定-HG/T 20513-20001：保护接地：用电仪表的金属外壳及自控设备正常不带电的金属部分，由于各种原因（如绝缘破坏）而有可能带危险电压者，均应做保护接地。
低于36V的仪表如无特殊需要可以不做。
2：工作接地：工作接地的内容为信号回路接地，屏蔽接地，本质安全仪表接地。
3：信号回路接地：自动化系统和计算机等电子设备中，非隔离的信号需要建立一个统一的信号参考点，并应进行信号回路接地（通常为直流电源负极）。
隔离信号可以不接地。
这里指的隔离应当是每一输入（出）的信号和其它输入（出）信号的电路是绝缘的，对地是绝缘的，电源是独立的，相互隔离的。
4：屏蔽接地：仪表系统中用以降低电磁干扰的部件如电缆的屏蔽层，排扰线，仪表上的屏蔽接地端子均应做屏蔽接地。
在强雷区，室外架空区不带屏蔽层的多芯电缆，其备用芯应按照屏蔽接地。
5：本质安全仪表接地：本质安全仪表系统在安全功能上必须接地的部件，应根据仪表制造厂的要求作本安接地。
齐纳安全栅的汇流条必须与供电的直流电源公共端相连，齐纳安全栅的汇流条应做本安接地。
隔离型安全栅不需要接地。
6接地系统由接地联接和接地装置两部分组成。
接地联接包括：接地连线，接地汇流排，接地分干线，接地汇总板，接地干线。
接地装置包括：总接地板，接地总干线，接地极。
如下图1-17当电气专业已经把建筑物或装置的金属结构，基础钢筋，金属设备，管道，进线配电箱PE母排，接闪器引下线形成等电位联接时，仪表系统各类接地也应汇接到该总结地板，实现等电位联接，与电气装置合用接地装置与大地连接。
如图1-28现场仪表接地连接方法：现场仪表的接地一般应在控制室侧接地。
如图1-3对于被要求或必须在现场接地的现场仪表，应在现场侧接地。
如图1-4对于现场仪表和控制室同时要求接地的应将两个接地点做电气隔离。
如图1-5现场仪表接线箱两侧的电缆屏蔽层应在箱内跨接。
仪表接地
5.1 现代防雷技术是综合防治技术
现代防雷技术是综合防治技术，概括起来有： 传导、均衡连接、接地、分流、屏蔽等。 仪表系统防雷绝不能单纯依靠接地来做到，不 能简单地认为接地就能解决问题，埋地电缆同 样会受到雷击，只是比架空电缆少而已。
5.2 国家标准
国家标准《建筑物防雷设计规范》GB 50057提供了很 好的依据和参考，规定了防直击雷、防雷电感应和防雷 电波侵入。标准第六章作了信息系统防雷击电磁脉冲的 规定，其中规定了屏蔽、接地和等电位连接的要求。 GB50057标准中规定了防直击雷和防感应雷的等电位连 接：“从防雷观点出发，较好是设共用接地装置，它适 合供所有接地之用（例如：防雷、低压电力系统、电讯 系统）。” “接地装置的布置和尺寸比接地电阻的特定值更重要。”
本安系统接地
有些工程设计采用齐纳式安全栅接地单独设置 接地极的方式，而恰恰是这种方式，形成了地 电位击穿安全栅的条件。凡因接地问题而造成 大批齐纳式安全栅损坏的，其事故根源多出于 此。
本安系统接地
ISA-RP12.6-1995《危险场所仪表的接地实施 第 一部分：本质安全》中规定了安全栅接地汇流条 与交流电源的中性点之间的连接电阻小于1欧 姆，并明确给出了直接联线的图示。 MTL公司的应用手册中也是这样规定的，只是多 了一句：如果能达到0.1欧姆更合适，并提到：用 导线连接是最容易的方法。至于接大地的电阻， 上述资料均无规定。
屏蔽接地
电缆保护管、电缆槽等接地，这类接地应与装置电气接地 网相连，属于等电位连接。既是保护接地又是屏蔽接地。 信号屏蔽电缆的屏蔽层接地，应根据信号源和接收仪表的 不同情况采用不同接法。
–
当信号源接地时，信号屏蔽电缆的屏蔽层应在信号源端 接地； 否则，无论信号接收仪表是否接地，为工程实施的方便 和统一，信号屏蔽电缆的屏蔽层应在信号接收仪表一侧 பைடு நூலகம்地。
石油化工仪表接地设计规范
石油化工仪表接地设计规范(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除石油化工仪表接地设计规范1范围本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。
本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地（以下简称：本安系统接地）、防静电接地和防雷接地。
本规范适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统（DCS）、可编程序控制系统（PLC）、工业控制计算机系统（IPC）、安全仪表系统（SIS）、火灾及可燃气体和有毒气体检测系统（FGS）、过程控制计算机系统（PCCS）等的接地系统设计。
改造设计可参照执行。
2接地分类2．1保护接地2．1．1 保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。
仪表及控制系统的外露导电部分，正常时不带电，在故障、损坏或非正常情况时可能带危险电压，对这样的设备，均应实施保护接地。
2．1．2 低于36V供电的现场仪表，可不做保护接地，但有可能与高于36V电压设备接触的除外。
2．1．3 当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
2．2 工作接地2．2．1 仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。
本规定中的工作接地，均指仪表及控制系统工作接地。
2．2．2 隔离信号可以不接地。
这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
2．2．3 非隔离信号通常以直流电源负极为参考点，并接地。
信号分配均以此为参考点。
2．2．4 仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线槽、仪表外壳。 多芯电缆的备用芯线，应在一端接地，其接地端
应和电缆屏蔽层或排忧线接地端在同一侧。 导线的屏蔽层、排忧线一般应在控制室侧接地。
同一屏蔽层或同一排忧线应严格做到单端接地。
2020/8/26
10
屏蔽接地注意事项
为了保证电缆屏蔽层具有良好的屏蔽效果， 除了要保证电缆屏蔽层有一接地电阻较小的 接地极外，还应注意以下二个方面： 避免屏蔽接地与电气接地合用，以防电气
2020/8/26
22
现场仪表设备接地连接方法
对于现场36V以上供电的仪表外壳 及现场仪表电缆槽，仪表电缆保护 管每隔30m用接地连接线与就近的 金属构件相连，并应保证其接地的 可靠性及电气连续性。现场仪表的 工作接地一般应在控制室实施，见 图1。若被要求或必须在现场接地 的则在现场接地，见图2。若被要 求或必须在现场接地，同时也要将 控制室接收仪表接地的，应将两个 接地点作电气隔离，见图3。
当然，绝对的等电位是不可能的，只能实现近似的等电位， 等电位近似的程度以及接地的效果与实施接地过程的各个 环节有关。
IEC标准明确规定信息技术装置功能接地和保护接地通过 等电位连接和用接地。我国国家标准GB50174-93也规定 电子计算机系统的接地应采用单点接地并且采用等电位方 式。
综上所述，等电位接地对于保证人员及设备安全，抵抗干 扰有明显的优越性，仪表和控制系统接地宜采用等电位方 式。
2020/8/26
28
利用金属构件、金属管道作保护接地的接地线时，
应注意：
不能利用输送可燃性液体、可燃性气体的金属管 道及金属支架作接地线。
应保证其全长具有良好的电气通途。串接的金属 构件、金属管道之间应通过可靠焊接的跨接线， 仪表箱的门与箱体之间应通过螺钉连接的可靠的 跨接线。
2020/8/26
接地点：接地体所在位置。
接地体：埋在地下和大地接触的金属导体，称为接地体。 兼作接地体用的直接与大地接触的金属构件、金属井管、 钢筋混凝土建筑物的基础、金属管道和设备等，称为自然 接地体。
接地线：连结用电仪表、设备至接地体的金属导体，称为 接地线。
接地装置：是指接地线和接地体的总和。
接地电阻：接地体或自然接地体的对地电阻与接地线电阻 的总和，称为接地电阻。
2020/8/26
23
控制室仪表设备接地连接方法
控制室集中安装仪表的自控设备（仪表柜、台、盘、架、箱）内应分类设置保护接地 汇流排、信号回路和屏蔽接地汇流排和安全栅汇流条。各仪表设备的保护接地端子、 信号和屏蔽接地端子通过各自的接地连接线分别接到保护接地汇流排和工作接地汇流 排、齐纳安全栅安装在安全栅汇流条上，见图4。
2020/8/26
8
屏蔽接地 ：
是用来降低电磁场干扰、电缆的屏蔽层、 排扰线、电缆保护管、电缆槽等均应接地 才能起到屏蔽作用。
2020/8/26
9
需进行屏蔽接地的部分
所有起屏蔽作用并规定接地的金属部分均应接地， 一般包括： 导线的屏蔽层、排忧线。 仪表线上的屏蔽接线端子。 未作保护接地而应起静电屏蔽作用的导线管、汇
2020/8/26
17
仪表和控制系统的接地方式
单独接地 联合接地 等电位接地
2020/8/26
18
单独接地：
早期国内一些规定及某些DCS制造厂要求，仪表 和控制系统的保护接地接入电气安全接地网，工 作接地则采用独立的、干净的接地装置与大地相 接，两种接地网之间距离至少保持5m。
此类接地虽在安全及抗干扰方面有一定作用，但 由于地电位差的存在，仪表装置被雷电及浪涌电 压损毁之事时有所闻，抗干扰能力也不佳，同时 在紧凑布置的工业装置或控制室里，不同接地网 络之间相距5m也是很难做到的。
2020/8/26
27
仪表盘的接地系统连接要求
当仪表盘内同时有保护接地、工作接地时，其汇 流排、分支线、连接板、总干线应分别设置并彼 此绝缘。
当仪表系统和电力系统共用接地体时，两个系统 的接地线仍应彼此绝缘，只能在接地极处作相互 连接。
在一根接地线上严禁串接多个需要接地的仪表或 装置。
接地线的连接应为螺纹连接或焊接。 接地线用绿/黄色标记。
接地电阻 接地极的电位与通过接地极流入大地的电流之比称为接地极对地电阻。 接地极对地电阻和总接地板、接地总干线及接地总干线两端的连接点电阻之
和称为接地电阻。 仪表和控制系统的接地电阻即为电气专业低压配电系统接地装置的接地电阻。
保护接地的接地电阻一般不应大于4Ω，最高不宜超过10Ω。工作接地的接地 电阻应根据仪表制造厂的要求确定，如制造厂无明确要求，可采用与保护接 地相同的数值。 因为等电位接地士多点连接，即建筑物钢筋、地下金属管道、电缆金属外皮 都与大地接触，也是接地极系统的一部分，因此4Ω的数值是不难做到的。 在等电位接地系统里，人们更加应该重视的是连接电阻。因为连接电阻的数 值决定等电位程度的优劣。连接电阻小，意味着等电位程度高。
2020/8/26
12
本安仪表接地
本安仪表接地部分一般包括： 安全保持器（安全栅等）的接地端子。 架装、盘装仪表的接地端子（包括24VDC
直流电源的负极接地、隔离变压器绕组间 的屏蔽层接地等）。 现场仪表外壳、现场仪表盘（柜、箱、 架）。 现场接线盒、汇线槽、导线管。
2020/8/26
13
本安系统接地
针对危险电压，各国都有安全电压值的规定。有 些国家规定为50V和25V，日本规定为60V，我国 习惯采用36V和12V，有些规定采用36V。
应进行保护接地的有：仪表盘（柜、箱、架）及 底座、用电仪表外壳、配电箱（盘）、接线盒、 汇线槽、导线管、铠装电缆的铠装护层等。
2020/8/26
5
静电接地 ：
工作接地包括：信号回路接地、屏蔽接地、本安 仪表接地，其目的是提供电位参考点、抑制干扰、 防爆等。
2020/8/26
7Hale Waihona Puke 工作接地信号回路接地应根据仪表类型、仪表制造 厂的要求及使用场合确定，目前使用的仪 表需要信号回路接地的有：接地型热电偶、 PH计、电动仪表的公共端（即24VDC的负 极）。
同一信号回路应严格做到单点接地，除了 规定部位接地外，其他部位应与一切金属 构件绝缘。
20
等电位接地
等电位网的主体设计应由电气专业负责。电气专业应把建 筑物（或装置的金属结构、基础钢筋、金属设备、管道、 进线配电箱、PE母排、接闪器引下线等）按照一定的要求 连接起来，由一个公用的接地装置与大地连接，不但建筑 物内实施等电位连接，全装置都应该等电位连接，相互有 管道、电流信号联系的各装置也应该实现等电位连接。
2020/8/26
19
联合接地：
某些规范及资料文件通常规定包括仪表系 统在内的ITE（电子信息设备）和其他电气 系统的接地系统连接在一起，形成联合接 地（一点接地），并规定其接地电阻不应 大于1Ω。
此类接地方式同样也存在抗干扰能力不理 想的现象，尤其是对于雷电和浪涌的影响 更显得无能为力。
2020/8/26
各类接地汇流排经各自的接地分干线分别接至保护接地汇总板和工作接地汇总板。 齐纳式安全栅的每个汇流条（安装轨道）两端分别用接地分干线接到工作接地汇总板。
这里采用两根接地分干线既可提高接低的可靠性又可断开其中一根，测量接地连接电 阻，见图4。
2020/8/26
24
保护接地汇总板和工作接地汇总板经过各自的接地干线接 到总接地板，见图5。
2020/8/26
3
仪表接地分类
仪表接地一般分为二种： 保护接地 工作接地
2020/8/26
4
保护接地
定义：在用电仪表、电气设备的金属部分，由于 绝缘损坏等意外事故可能带危险电压的情况下， 为了防止这种电压危及人身安全而设置的接地， 称为保护接地。
保护接地就是给危险电压提供一条通路，使之不 经过人体。
设备等漏电电流流经屏蔽层。 保证屏蔽层单点接地，除接地点外，屏蔽
层其他地方不应与金属支架或设备接触， 防止地电位差在屏蔽层中形成地电流。
2020/8/26
11
本安接地：
是指齐纳安全栅的接地（隔离型安全栅采 用了隔离保护技术，不必作专门的接地）。 一般齐纳安全栅由直流24～30V供电，因 此齐纳安全栅接地必须与直流电源公共端 相连接。另一方面，为了实现对交流短路 的保护，安全栅接地又必须与交流供电中 线连接。
6
工作接地
定义：为保证仪表精确度和可靠安全地工作而设 置的接地，称为仪表系统的工作接地。
在仪表和控制系统中，信号分为隔离信号和非隔 离信号，隔离信号一般可以不接地，非隔离信号 需要建立一个公共参考点（一般为直流电源的负 极）。同时，这种电路的共模抑制电压通常很小， 为了减少由此引进的共模干扰，也需对此公共点 实行接地。
仪表及控制系统接地和屏蔽知识 仪表及控知制讲识系培义统训接地和屏蔽
陆卫星 二○一四年九月
仪表和控制系统接地的作用
一是安全，即保护人身安全和仪表及控制 系统的安全；
二是保障仪表和控制系统稳定、准确地运 行，也就是保证信号通畅、抗御各种干扰。
2020/8/26
2
接地有关术语和定义
接地：电气设备、用电仪表、屏蔽层用接地线与接地体连 接，叫做接地。
在爆炸危险场所，当仪表系统单独设置接地体时，宜 与电力系统接地体相连。 2、不单独设置接地体，而与电力系统接地体共用。
2020/8/26
16
仪表和控制系统的接地连接原则
仪表及控制系统的接地连接采用分类汇总， 最终连接的方式。
根据具体应用情况，保护接地汇总板和总 接地板可以分别设置，也可以合用。
虽然工作接地和保护接地最终是连接在一 起的，但这两类接地应分别连接汇总，不 应混接。
2020/8/26
25
用接地总干线将总接地板接至接地极，见图6（电 气专业）。
2020/8/26
应和电缆屏蔽层或排忧线接地端在同一侧。 导线的屏蔽层、排忧线一般应在控制室侧接地。
同一屏蔽层或同一排忧线应严格做到单端接地。
2020/8/26
10
屏蔽接地注意事项
为了保证电缆屏蔽层具有良好的屏蔽效果， 除了要保证电缆屏蔽层有一接地电阻较小的 接地极外，还应注意以下二个方面： 避免屏蔽接地与电气接地合用，以防电气
2020/8/26
22
现场仪表设备接地连接方法
对于现场36V以上供电的仪表外壳 及现场仪表电缆槽，仪表电缆保护 管每隔30m用接地连接线与就近的 金属构件相连，并应保证其接地的 可靠性及电气连续性。现场仪表的 工作接地一般应在控制室实施，见 图1。若被要求或必须在现场接地 的则在现场接地，见图2。若被要 求或必须在现场接地，同时也要将 控制室接收仪表接地的，应将两个 接地点作电气隔离，见图3。
当然，绝对的等电位是不可能的，只能实现近似的等电位， 等电位近似的程度以及接地的效果与实施接地过程的各个 环节有关。
IEC标准明确规定信息技术装置功能接地和保护接地通过 等电位连接和用接地。我国国家标准GB50174-93也规定 电子计算机系统的接地应采用单点接地并且采用等电位方 式。
综上所述，等电位接地对于保证人员及设备安全，抵抗干 扰有明显的优越性，仪表和控制系统接地宜采用等电位方 式。
2020/8/26
28
利用金属构件、金属管道作保护接地的接地线时，
应注意：
不能利用输送可燃性液体、可燃性气体的金属管 道及金属支架作接地线。
应保证其全长具有良好的电气通途。串接的金属 构件、金属管道之间应通过可靠焊接的跨接线， 仪表箱的门与箱体之间应通过螺钉连接的可靠的 跨接线。
2020/8/26
接地点：接地体所在位置。
接地体：埋在地下和大地接触的金属导体，称为接地体。 兼作接地体用的直接与大地接触的金属构件、金属井管、 钢筋混凝土建筑物的基础、金属管道和设备等，称为自然 接地体。
接地线：连结用电仪表、设备至接地体的金属导体，称为 接地线。
接地装置：是指接地线和接地体的总和。
接地电阻：接地体或自然接地体的对地电阻与接地线电阻 的总和，称为接地电阻。
2020/8/26
23
控制室仪表设备接地连接方法
控制室集中安装仪表的自控设备（仪表柜、台、盘、架、箱）内应分类设置保护接地 汇流排、信号回路和屏蔽接地汇流排和安全栅汇流条。各仪表设备的保护接地端子、 信号和屏蔽接地端子通过各自的接地连接线分别接到保护接地汇流排和工作接地汇流 排、齐纳安全栅安装在安全栅汇流条上，见图4。
2020/8/26
8
屏蔽接地 ：
是用来降低电磁场干扰、电缆的屏蔽层、 排扰线、电缆保护管、电缆槽等均应接地 才能起到屏蔽作用。
2020/8/26
9
需进行屏蔽接地的部分
所有起屏蔽作用并规定接地的金属部分均应接地， 一般包括： 导线的屏蔽层、排忧线。 仪表线上的屏蔽接线端子。 未作保护接地而应起静电屏蔽作用的导线管、汇
2020/8/26
17
仪表和控制系统的接地方式
单独接地 联合接地 等电位接地
2020/8/26
18
单独接地：
早期国内一些规定及某些DCS制造厂要求，仪表 和控制系统的保护接地接入电气安全接地网，工 作接地则采用独立的、干净的接地装置与大地相 接，两种接地网之间距离至少保持5m。
此类接地虽在安全及抗干扰方面有一定作用，但 由于地电位差的存在，仪表装置被雷电及浪涌电 压损毁之事时有所闻，抗干扰能力也不佳，同时 在紧凑布置的工业装置或控制室里，不同接地网 络之间相距5m也是很难做到的。
2020/8/26
27
仪表盘的接地系统连接要求
当仪表盘内同时有保护接地、工作接地时，其汇 流排、分支线、连接板、总干线应分别设置并彼 此绝缘。
当仪表系统和电力系统共用接地体时，两个系统 的接地线仍应彼此绝缘，只能在接地极处作相互 连接。
在一根接地线上严禁串接多个需要接地的仪表或 装置。
接地线的连接应为螺纹连接或焊接。 接地线用绿/黄色标记。
接地电阻 接地极的电位与通过接地极流入大地的电流之比称为接地极对地电阻。 接地极对地电阻和总接地板、接地总干线及接地总干线两端的连接点电阻之
和称为接地电阻。 仪表和控制系统的接地电阻即为电气专业低压配电系统接地装置的接地电阻。
保护接地的接地电阻一般不应大于4Ω，最高不宜超过10Ω。工作接地的接地 电阻应根据仪表制造厂的要求确定，如制造厂无明确要求，可采用与保护接 地相同的数值。 因为等电位接地士多点连接，即建筑物钢筋、地下金属管道、电缆金属外皮 都与大地接触，也是接地极系统的一部分，因此4Ω的数值是不难做到的。 在等电位接地系统里，人们更加应该重视的是连接电阻。因为连接电阻的数 值决定等电位程度的优劣。连接电阻小，意味着等电位程度高。
2020/8/26
12
本安仪表接地
本安仪表接地部分一般包括： 安全保持器（安全栅等）的接地端子。 架装、盘装仪表的接地端子（包括24VDC
直流电源的负极接地、隔离变压器绕组间 的屏蔽层接地等）。 现场仪表外壳、现场仪表盘（柜、箱、 架）。 现场接线盒、汇线槽、导线管。
2020/8/26
13
本安系统接地
针对危险电压，各国都有安全电压值的规定。有 些国家规定为50V和25V，日本规定为60V，我国 习惯采用36V和12V，有些规定采用36V。
应进行保护接地的有：仪表盘（柜、箱、架）及 底座、用电仪表外壳、配电箱（盘）、接线盒、 汇线槽、导线管、铠装电缆的铠装护层等。
2020/8/26
5
静电接地 ：
工作接地包括：信号回路接地、屏蔽接地、本安 仪表接地，其目的是提供电位参考点、抑制干扰、 防爆等。
2020/8/26
7Hale Waihona Puke 工作接地信号回路接地应根据仪表类型、仪表制造 厂的要求及使用场合确定，目前使用的仪 表需要信号回路接地的有：接地型热电偶、 PH计、电动仪表的公共端（即24VDC的负 极）。
同一信号回路应严格做到单点接地，除了 规定部位接地外，其他部位应与一切金属 构件绝缘。
20
等电位接地
等电位网的主体设计应由电气专业负责。电气专业应把建 筑物（或装置的金属结构、基础钢筋、金属设备、管道、 进线配电箱、PE母排、接闪器引下线等）按照一定的要求 连接起来，由一个公用的接地装置与大地连接，不但建筑 物内实施等电位连接，全装置都应该等电位连接，相互有 管道、电流信号联系的各装置也应该实现等电位连接。
2020/8/26
19
联合接地：
某些规范及资料文件通常规定包括仪表系 统在内的ITE（电子信息设备）和其他电气 系统的接地系统连接在一起，形成联合接 地（一点接地），并规定其接地电阻不应 大于1Ω。
此类接地方式同样也存在抗干扰能力不理 想的现象，尤其是对于雷电和浪涌的影响 更显得无能为力。
2020/8/26
各类接地汇流排经各自的接地分干线分别接至保护接地汇总板和工作接地汇总板。 齐纳式安全栅的每个汇流条（安装轨道）两端分别用接地分干线接到工作接地汇总板。
这里采用两根接地分干线既可提高接低的可靠性又可断开其中一根，测量接地连接电 阻，见图4。
2020/8/26
24
保护接地汇总板和工作接地汇总板经过各自的接地干线接 到总接地板，见图5。
2020/8/26
3
仪表接地分类
仪表接地一般分为二种： 保护接地 工作接地
2020/8/26
4
保护接地
定义：在用电仪表、电气设备的金属部分，由于 绝缘损坏等意外事故可能带危险电压的情况下， 为了防止这种电压危及人身安全而设置的接地， 称为保护接地。
保护接地就是给危险电压提供一条通路，使之不 经过人体。
设备等漏电电流流经屏蔽层。 保证屏蔽层单点接地，除接地点外，屏蔽
层其他地方不应与金属支架或设备接触， 防止地电位差在屏蔽层中形成地电流。
2020/8/26
11
本安接地：
是指齐纳安全栅的接地（隔离型安全栅采 用了隔离保护技术，不必作专门的接地）。 一般齐纳安全栅由直流24～30V供电，因 此齐纳安全栅接地必须与直流电源公共端 相连接。另一方面，为了实现对交流短路 的保护，安全栅接地又必须与交流供电中 线连接。
6
工作接地
定义：为保证仪表精确度和可靠安全地工作而设 置的接地，称为仪表系统的工作接地。
在仪表和控制系统中，信号分为隔离信号和非隔 离信号，隔离信号一般可以不接地，非隔离信号 需要建立一个公共参考点（一般为直流电源的负 极）。同时，这种电路的共模抑制电压通常很小， 为了减少由此引进的共模干扰，也需对此公共点 实行接地。
仪表及控制系统接地和屏蔽知识 仪表及控知制讲识系培义统训接地和屏蔽
陆卫星 二○一四年九月
仪表和控制系统接地的作用
一是安全，即保护人身安全和仪表及控制 系统的安全；
二是保障仪表和控制系统稳定、准确地运 行，也就是保证信号通畅、抗御各种干扰。
2020/8/26
2
接地有关术语和定义
接地：电气设备、用电仪表、屏蔽层用接地线与接地体连 接，叫做接地。
在爆炸危险场所，当仪表系统单独设置接地体时，宜 与电力系统接地体相连。 2、不单独设置接地体，而与电力系统接地体共用。
2020/8/26
16
仪表和控制系统的接地连接原则
仪表及控制系统的接地连接采用分类汇总， 最终连接的方式。
根据具体应用情况，保护接地汇总板和总 接地板可以分别设置，也可以合用。
虽然工作接地和保护接地最终是连接在一 起的，但这两类接地应分别连接汇总，不 应混接。
2020/8/26
25
用接地总干线将总接地板接至接地极，见图6（电 气专业）。
2020/8/26
