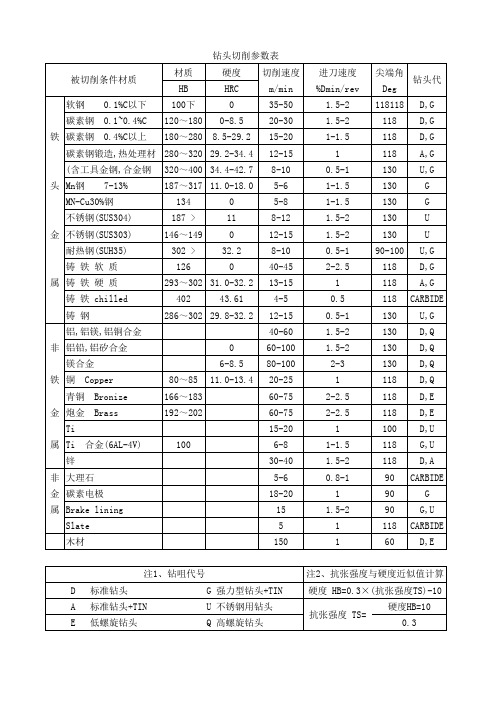

切削参数表(钻头)

碳素钢锻造,热处理材 (含工具金钢,合金钢 头 Mn钢 7-13% MN-Cu30%钢 不锈钢(SUS304) 金 不锈钢(SUS303) 耐热钢(SUH35) 铸 铁 软 质 属 铸 铁 硬 质 铸 铁 chilled 铸 钢 铝,铝镁,铝铜合金 非 铝铅,铝矽合金 镁合金 铁 铜 青铜 金 炮金 Ti 属 Ti 锌 非 大理石 金 碳素电极 属 Brake lining Slate 木材 Copper
280～320 29.2-34.4 320～400 34.4-42.7 187～317 11.0-18.0 134 187 > 146～149 302 > 126 402 0 11 0 32.2 0 43.61
293～302 31.0-32.2 286～302 29.8-32.2
பைடு நூலகம்
注2、抗张强度与硬度近似值计算 硬度 HB=0.3×(抗张强度TS)-10 抗张强度 TS= 硬度HB=10 0.3
钻头切削参数表 被切削条件材质 软钢 碳素钢 铁 碳素钢 0.1%C以下 0.1~0.4%C 0.4%C以上 材质 HB 100下 120～180 180～280 硬度 HRC 0 0-8.5 8.5-29.2 切削速度 m/min 35-50 20-30 15-20 12-15 8-10 5-6 5-8 8-12 12-15 8-10 40-45 13-15 4-5 12-15 40-60 0 6-8.5 80～85 166～183 192～202 100 11.0-13.4 Bronize Brass 合金(6AL-4V) 60-100 80-100 20-25 60-75 60-75 15-20 6-8 30-40 5-6 18-20 15 5 150 注1、钻咀代号 D A E 标准钻头 标准钻头+TIN 低螺旋钻头 G 强力型钻头+TIN U 不锈钢用钻头 Q 高螺旋钻头 进刀速度 %Dmin/rev 1.5-2 1.5-2 1-1.5 1 0.5-1 1-1.5 1-1.5 1.5-2 1.5-2 0.5-1 2-2.5 1 0.5 0.5-1 1.5-2 1.5-2 2-3 1 2-2.5 2-2.5 1 1-1.5 1.5-2 0.8-1 1 1.5-2 1 1 尖端角 Deg 118118 118 118 118 130 130 130 130 130 90-100 118 118 118 130 130 130 130 118 118 118 100 118 118 90 90 90 118 60 钻头代 D,G D,G D,G A,G U,G G G U U U,G D,G A,G CARBIDE U,G D,Q D,Q D,Q D,Q D,E D,E D,U G,U D,A CARBIDE G G,U CARBIDE D,E

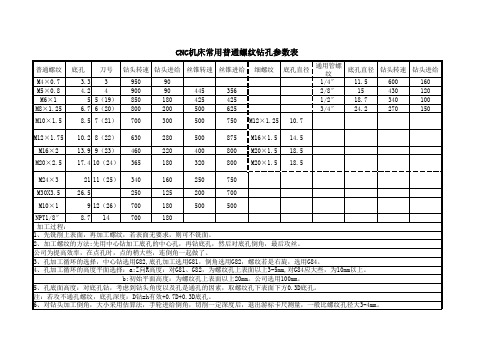

CNC机床常用普通螺纹钻孔参数表
普通螺纹 底孔 刀号 钻头转速 钻头进给 丝锥转速 丝锥进给 细螺纹 底孔直径 通用管螺 底孔直径 钻头转速 钻头进给 纹 1/4″ 11.5 600 160 2/8″ 15 430 120 1/2″ 18.7 340 100 3/4″ 24.2 270 150
M4×0.7 3.3 3 950 90 M5×0.8 4.2 4 900 90 445 356 M6×1 5 5（19） 850 180 425 425 M8×1.25 6.7 6（20） 800 200 500 625 M10×1.5 8.5 7（21） 700 300 500 750 M12×1.25 10.7 M12×1.75 10.2 8（22） 630 280 500 875 M16×1.5 14.5 M16×2 13.9 9（23） 460 220 400 800 M20×1.5 18.5 M20×2.5 17.4 10（24） 365 180 320 800 M20×1.5 18.5 M24×3 21 11（25） 340 160 250 750 M30X3.5 26.5 250 125 200 700 M10×1 9 12（26） 700 180 500 500 NPT1/8″ 8.7 700 180 14 加工过程： 1、先铣削上表面，再加工螺纹，若表面无要求，则可不铣面。 2、加工螺纹的方法:先用中心钻加工底孔的中心孔，再钻底孔，然后对底孔倒角，最后攻丝。 公司为提高效率，在点孔时，点的稍大些，连倒角一起做了。 3、孔加工循环的选择，中心钻选用G82,底孔加工选用G81，倒角选用G82，螺纹若是右旋，选用G84。 4、孔加工循环的高度平面选择：a:Z向R高度：对G81、G82，为螺纹孔上表面以上3-5mm,对G84应大些，为10mm以上。 b:初始平面高度：为螺纹孔上表

1.1750 C75W, 1.2067 102Cr6, 1.2307 29CrMoV9 1.2080 X210Cr12, 1.2083 X42Cr13, 1.2419 105WCr6, 1.2767 X45NiCrMo4
高速钢
1.3243 S 6-5-2-5, 1.3343 S 6-5-2, 1.3344 S 6-5-3
Coolant
soluble oil oil air
抗拉强度 N/mm2 ≦500 ＞500 -850 ≦850 850 -1000 ≦700 700 -850 850 -1000 850 -1000 1000 -1200 ≦750 850 -1000 ≧1080500-1- 200 1000 1000 -1200 ≦850 ≧85605-010- 00 1000
表面硬化低碳钢
1.0301 C10, 1.1121 C10E
表面硬化合金钢
1.7043 38Cr4 1.5752 15NiCr13, 1.7131 16MnCr5, 1.7264 20CrMo5
氮化钢
1.8505 34CrA16 1.8519 31CrMoV9, 1.8550 34CrAlNi7
工具钢
进给
7 6 8 8 8 7 7 7 7 8 7 5 7 5 6 5 5 3 5 5 5 3 2 4 9 9 9 8 3 4 4 9 9 9 9 8 7* 8 7 7* 6* 6*
vC
m/min
130 110 145 110 120 110 105 105 100 130 120 85 100 90 65 55
vC
m/min
145 120 170 145 130 125 120 120 105 145 120 85 110 105 80 65 60 60 60 55 45 55 35 35 210 180 160 130 40 40 40 310 310 260 220 280 125 325 220 125 105 90

20~25
铸钢
500~600
——
~
~
35~38
38~40
不锈钢
——
——
~
~
25~27
27~35
耐热钢
——
——
~
~
3~6
5~8
灰铸铁
——
200
~
~
40~45
45~60
干切或乳化液
合金铸铁
——
230~350
~
~
20~40
25~45
非水溶性切削油或乳化液
——
350~400
~
~
8~20
10~25
可锻铸铁
——
118
~0.90C
175~225
88~96
17
25~35
118
合金钢
~0.25C
175~225
88~98
21
25~35
118
~0.65C
175~225
88~98
15~18
25~35
118
工具钢
196
94
18
25~35
118
灰铸铁
软
120~150
~80
43~46
30~30
90~118
中硬
160~220
进给量f/(mm/r)
切削速度V/(m/min)
切削液
d/mm
5~10
11~30
5~10
11~30
工具钢
1000
1800~1900
2300
300
500
575
~
~
<
~

0.5
0.7 0.8 1 1.25
100 100 100 100 100 100
100
1.5 1.75 2
2 2.5 2.5 3 1.5
80
7：
1、先铣削上表面，再加工螺纹，若表面无要求，则可不铣面。 2、加工螺纹的方法:中心钻点孔 钻底孔 底孔倒角
丝锥进给=丝锥转速*牙距
，
数控铣常用普通螺纹钻孔参数表
普通螺纹 M3*0.5 M4×0.7 M5×0.8 M6×1 M8×1.25 M10×1.5 M12×1.75 M14*2 M16×2 M18×2.5 M20×2.5 M24×3 M24*1.5 底孔 2.5 3.3 4.2 5.1 6.8 8.5 10.5 12 14 15.5 17.5 21 22 钻头转速 钻头进给 丝锥转速 900 850 800 650 600 520 450 450 450 450 365 350 350 50 50 50 50 50 70 70 50 40 40 50 50 50 100 攻牙Q值 丝锥进给 50 70 80 100 125 150 175 200 160 175 175 210 105
攻丝。
3、孔加工循环的选择，中心钻选用G81,底孔加工选用G83，倒角选用G81，螺纹若是右旋，选用G84,刚性攻牙M29 ，M29后面加转速：例 M29 S100 4、孔加工循环的高度平面选择：a:Z向R高度：对G81、G82，为螺纹孔上表面以上3-5mm,对G84应大些，为3-5mm以上。 b:初始平面高度：为螺纹孔上表面以上10mm。 5、孔底面高度：对底孔钻，考虑到钻头角度以及孔是通孔的因素，取螺纹孔下表面下方0.3D底孔。 注：若攻不通孔螺纹，底孔深度：D钻=图纸深度+0.3*D底孔。 6、对钻头加工倒角，大小采用估算法，手轮进给倒角，切削一定深度后，退出游标卡尺测量，倒角大小根据图纸要求。 7、对丝锥：因为孔加工刀具对刀时是以钻尖或丝锥端中心为刀位点，攻螺纹时，由于丝锥切削部分有锥角，端部不能切出完整的牙型， 丝锥钻入深度应大于螺纹有效深度。一般可取：H丝=h有效+0.7D。D为螺纹大径。 8、中心钻应短，有良好的刚度。 9、哈斯机台攻牙时没M29功能。

6、对钻头加工倒角，大小采用估算法，手轮进给倒角，切削一定深度后，退出游标卡尺测量，一般比螺纹孔径大3-4mm。
7、对丝锥：因为孔加工刀具对刀时是以钻尖或丝锥端中心为刀位点，攻螺纹时，由于丝锥切削部分有锥角，端部不能切出完整的牙型， 丝锥钻入深度应大于螺纹有效深度。一般可取：H丝=h有效+0.7D。D为螺纹大径。 8、中心钻应短，有良好的刚度。
通用管螺 纹
1/4″ 2/8″ 1/2″ 3/4″
底孔直径
11.5 15
18.7 24.2
钻头转速
600 430 340 270
钻头进给
160 120 100 150
8.5 7（21） 700
37
M12×1.75 10.2 8（22） 630
280
500
875 M16×1.5 14.5
180
500
500
NPT1/8″
8.7 14
700
180
加工过程：
1、先铣削上表面，再加工螺纹，若表面无要求，则可不铣面。
2、加工螺纹的方法:先用中心钻加工底孔的中心孔，再钻底孔，然后对底孔倒角，最后攻丝。
公司为提高效率，在点孔时，点的稍大些，连倒角一起做了。
3、孔加工循环的选择，中心钻选用G82,底孔加工选用G81，倒角选用G82，螺纹若是右旋，选用G84。
M16×2
13.9 9（23） 460
220
400
800 M20×1.5 18.5
M20×2.5 17.4 10（24） 365
180
320
800 M20×1.5 18.5
M24×3
21 11（25） 340
160
250
750

90~118
球墨铸铁
190~225
~98
18
0.08
0.13
0.20
0.26
0.32
14~25
90~118
塑料
—
—
30
0.08
0.13
0.20
0.26
0.32
15~25
118
硬橡胶
—
—
30~90
0.05
0.09
0.15
0.21
0.26
10~20
90~118
加工材料
拉强度抗σb/MPa
硬度HBS
进给量f/(mm/r)
0.2~0.4
35~38
38~40
干切或乳化液
黄铜
——
——
0.07~0.15
0.1~0.2
70~100
90~100
铸造青铜
——
——
0.07~0.1
0.09~0.2
50~70
55~75
铝
——
——
0.15~0.3
0.3~0.8
250~270
270~300
干切或汽油
硬橡胶
——
——
0.2~0.4
30~60
热固性树脂
10~70
60
0.08
0.15
0.25
0.40
0.48
15~40
118
低加工性
~124
10~70
20
0.08
0.15
0.25
0.40
0.48
0~25
118
镁及镁合金
50~90
~52
45~120

24〜34
14~25
90~118
可锻铸 铁
112~126
~71
27~37
20~30
90~118
球墨铸 铁
190~225
~98
18
14~25
90~118
塑料
30
15~25
118
硬橡胶
30~90
10~20
90~118
(2
加工材料
拉强度抗(T
b/MPa
硬度HBS
进给量f/(mm/r)切削速度V/(m/min)
硬橡胶
30~60
热固性树 脂
60~90
塑料
30~60
玻璃
手进
玻璃纤维 复合材料
198
钻孔切削用量的选
(1)咼速钢钻头钻削不同材料的切削用量
加工
材料
硬度
切削速
度V/(m/
mi n)
钻头直径d/mm
钻头 螺旋 角
/(°)
钻尖角/(°)
布氏
HBS
洛氏
HRB
<3
3~6
6~13
13~19
19~25
进给量f/(mm/r)
铝及铝合
金
45~105
~62
105
32~42
90~118
铝及铝合金
高加 工性
~0.9
0C
175~225
88~96
17
25~35
118
合金钢
~0.25
C
175~225
88~98
21
25~35
118
〜0.65
C
175~225
88~98
15~18ቤተ መጻሕፍቲ ባይዱ
