750kV变压器的健康状态评估

运行中变压器的状态评估与状态检修张堂松摘要：电力变压器是电网中能量转换、传输的核心，是电网安全第一道防御系统中的关键枢纽设备。

变压器一旦发生事故可能会造成设备资产和大停电等巨大损失，甚至会产生严重的社会影响。

因此，对电力变压器进行有效的状态评估和深入的故障诊断研究，指导变压器的运行维护和状态检修，预防和降低故障的发生几率，具有重要的理论和实际意义。

关键词：变压器；状态评估；状态检修引言变压器是电力技术和电力结构的集合体，有了变压器的稳定工作，电力的传输、转化就有了结构性和功能性的节点，对变压器的维护、检修和保养成为电力系统核心性和关键性的基础型工作。

一、状态检修的提出输变电设备的检修工作，随着产业技术的发展，经历了不同的发展阶段，分别为事后检修方式、预防检修方式、经济检修方式、预知检修方式。

随着科学技术的发展，电力变压器数量急剧增加，对电力设备安全性、可靠性要求不断提高，传统的周期检修模式已明显满足不了新要求，提出了状态检修的模式。

状态检修就是通过在线的和离线的监测手段，收集电气设备的运行的工况信息，通过系统科学的分析诊断，判断设备的健康状态，在设备接近损坏或对设备的安全性有怀疑时，决定设备的检修对策，进行大修或小修，可在设备检修周期到来之前根据设备状况提前进行检修，也可以根据设备的状况，延长检修周期，真正做到“应修必修”。

二、状态检修的思路2.1数据收集：建立在线监测系统，包括变压器绝缘在线系统、变压器油色谱分析系统、变压器运行中的温度监视、负荷监视等。

离线采集设备信息，主要包括预防性试验数据：如变压器的线圈绝缘电阻、吸收比、介质损耗、绕组变形测试结果等。

2.2综合分析状态数据：总结归纳设备运行信息，包括在线和离线采集获取的数据信息、经受短路情况、最大负荷电流、设备缺陷情况、环境温度情况、同类设备运行状况等。

2.3检修的判定：根据不同设备的运行要求及国家、行业、部门法律、法规、规程要求，制定状态分级标准，通过计算机网络系统对收集到的各类信息综合分析，人工加智能分析得出设备的检修判定，进行检修或例外放行，可以继续运行，加强监视。

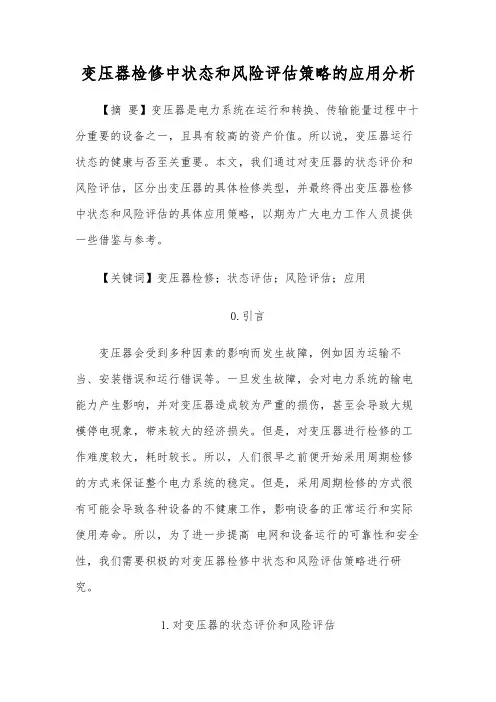

变压器检修中状态和风险评估策略的应用分析【摘要】变压器是电力系统在运行和转换、传输能量过程中十分重要的设备之一，且具有较高的资产价值。

所以说，变压器运行状态的健康与否至关重要。

本文，我们通过对变压器的状态评价和风险评估，区分出变压器的具体检修类型，并最终得出变压器检修中状态和风险评估的具体应用策略，以期为广大电力工作人员提供一些借鉴与参考。

【关键词】变压器检修；状态评估；风险评估；应用0.引言变压器会受到多种因素的影响而发生故障，例如因为运输不当、安装错误和运行错误等。

一旦发生故障，会对电力系统的输电能力产生影响，并对变压器造成较为严重的损伤，甚至会导致大规模停电现象，带来较大的经济损失。

但是，对变压器进行检修的工作难度较大，耗时较长。

所以，人们很早之前便开始采用周期检修的方式来保证整个电力系统的稳定。

但是，采用周期检修的方式很有可能会导致各种设备的不健康工作，影响设备的正常运行和实际使用寿命。

所以，为了进一步提高电网和设备运行的可靠性和安全性，我们需要积极的对变压器检修中状态和风险评估策略进行研究。

1.对变压器的状态评价和风险评估1.1变压器的状态评价对变压器的检修工作而言，状态评价是十分关键的一步。

对变压器进行状态评价的时候需要采取动态管理的形式。

并需要对设备的相关数据进行离线和在线测试。

并持续、规范的对各种特征参量和基础资料进行收集和全程的跟踪管理。

并对所有信息进行综合的分析和判断，从而全面把握变压器的实际运行状态和健康水平以及发展趋势等。

在变压器状态的具体评价过程中，要综合考虑变压器多方面的具体信息，例如变压器有载调压开关、负荷等，以及套管等主附件的制造工艺，还有历史故障等各方面的信息。

并针对变压器的具体结构特点和常见故障类型进行评价，然后，根据变压器不同方面信息的具体特点，可以划分出不同的试验方式等。

例如，针对化学试验因素，可以划分为绝缘纸老化测试和油质试验等。

对于不同类型的状态点，要按照变压器的实际工况对其具体等级进行划分，然后依据各个等级设置相应的系数，设置的时候要充分考虑到不同状态点对变压器健康状态的影响程度。

电力变压器状态评估及故障诊断方法研究随着电网和电力设备的发展，电力变压器已经成为电力系统中不可或缺的设备之一。

但是，在使用过程中，变压器会受到各种因素的影响，这些因素可能会导致变压器的损坏和故障，从而影响电力系统的正常运行。

为了保障电力系统的稳定运行，必须对变压器进行实时的监测、状态评估和故障诊断。

电力变压器的状态评估是指通过监测变压器的各种运行参数，对变压器的工作状态进行评估和判断，以便及时发现变压器的潜在故障和问题，并采取相应的预防措施。

电力变压器的状态评估方法主要包括以下几种：1. 基于常规监测参数的状态评估常规监测参数包括变压器的电流、电压、温度、湿度等参数。

通过实时监测这些参数，可以对变压器的工作状态进行评估和判断。

比如，当变压器的温度超过一定的限制值时，就表示变压器可能存在过载或者故障的情况。

此时，应及时采取措施，防止进一步加剧问题。

变压器内部的故障会导致气体的释放和生成，因此对变压器内部气体的检测可以发现变压器的潜在故障。

常用的气体检测方法包括气体色谱分析法、无线电式震动检测法等。

通过对气体检测数据的分析，可以判断变压器是否存在绕组短路、局部放电等故障。

3. 基于振动信号的状态评估变压器内部运转时会产生一定的振动信号。

通过对振动信号的监测和分析，可以判断变压器的轴承磨损、绕组松动、铁芯松弛等问题。

常用的振动信号监测方法包括加速度计和无线电式震动检测法。

1. 基于气体检测数据的故障诊断3. 基于电磁信号的故障诊断电磁信号可以判断变压器内部的电气故障，如局部放电、绝缘老化等问题。

通常情况下，通过高频电流互感器可以监测变压器内部的局部放电信号，进而判断变压器中的绝缘老化等问题。

四、结论综上所述，电力变压器的状态评估和故障诊断对于保障电力系统的正常运行至关重要。

通过实时监测、数据分析和专业诊断，可以及时发现变压器的潜在故障和问题，并采取相应的措施，预防故障的发生，保证电力系统的高效运行。

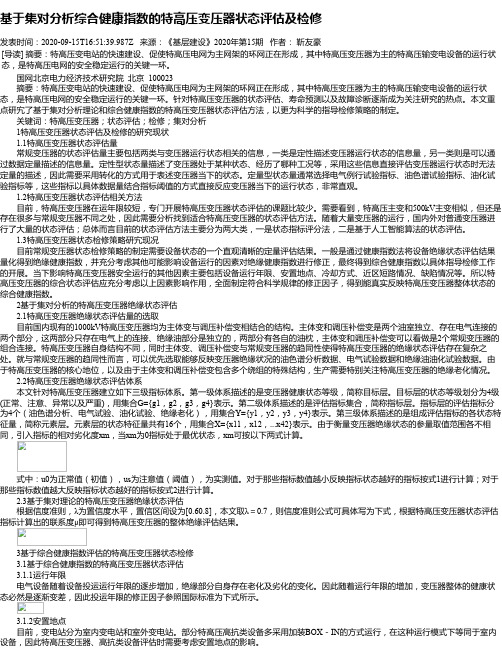

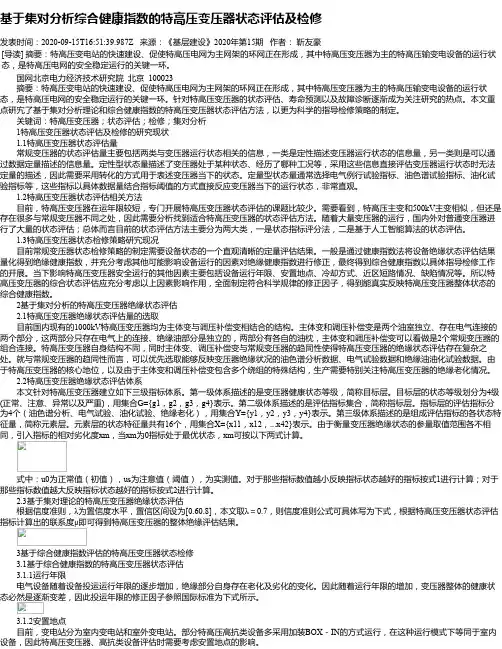

基于集对分析综合健康指数的特高压变压器状态评估及检修发表时间：2020-09-15T16:51:39.987Z 来源：《基层建设》2020年第15期作者：靳友豪[导读] 摘要：特高压变电站的快速建设、促使特高压电网为主网架的环网正在形成，其中特高压变压器为主的特高压输变电设备的运行状态，是特高压电网的安全稳定运行的关键一环。

国网北京电力经济技术研究院北京 100023摘要：特高压变电站的快速建设、促使特高压电网为主网架的环网正在形成，其中特高压变压器为主的特高压输变电设备的运行状态，是特高压电网的安全稳定运行的关键一环。

针对特高压变压器的状态评估、寿命预测以及故障诊断逐渐成为关注研究的热点。

本文重点研宄了基于集对分析理论和综合健康指数的特高压变压器状态评估方法，以更为科学的指导检修策略的制定。

关键词：特高压变压器；状态评估；检修；集对分析1特高压变压器状态评估及检修的研究现状1.1特高压变压器状态评估量常规变压器的状态评估量主要包括两类与变压器运行状态相关的信息，一类是定性描述变压器运行状态的信息量，另一类则是可以通过数据定量描述的信息量。

定性型状态量描述了变压器处于某种状态、经历了哪种工况等，采用这些信息直接评估变压器运行状态时无法定量的描述，因此需要采用转化的方式用于表述变压器当下的状态。

定量型状态量通常选择电气例行试验指标、油色谱试验指标、油化试验指标等，这些指标以具体数据量结合指标阈值的方式直接反应变压器当下的运行状态，非常直观。

1.2特高压变压器状态评估相关方法目前，特高压变压器在运年限较短，专门开展特高压变压器状态评估的课题比较少。

需要看到，特高压主变和500kV主变相似，但还是存在很多与常规变压器不同之处，因此需要分析找到适合特高压变压器的状态评估方法。

随着大量变压器的运行，国内外对普通变压器进行了大量的状态评估；总体而言目前的状态评估方法主要分为两大类，一是状态指标评分法，二是基于人工智能算法的状态评估。

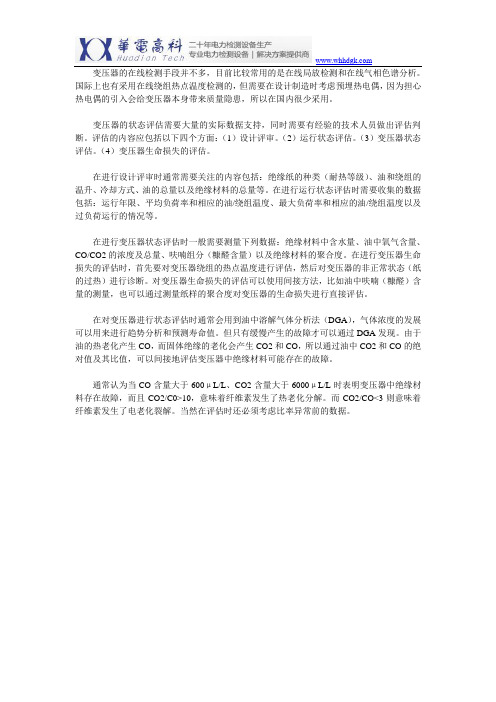

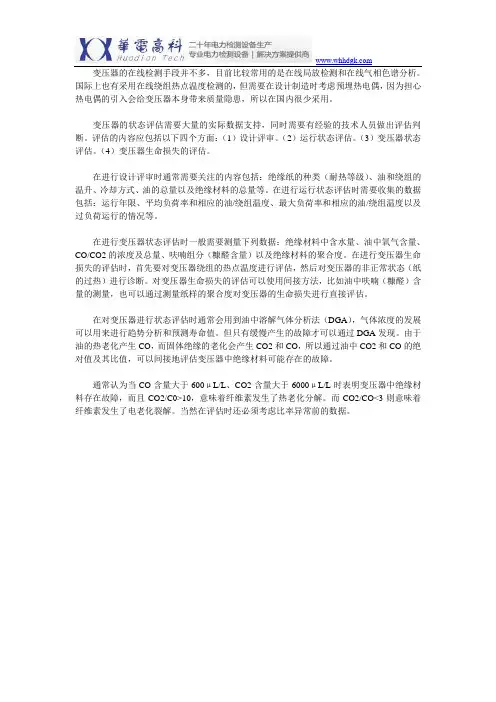

变压器的在线检测手段并不多，目前比较常用的是在线局放检测和在线气相色谱分析。

国际上也有采用在线绕组热点温度检测的，但需要在设计制造时考虑预埋热电偶，因为担心热电偶的引入会给变压器本身带来质量隐患，所以在国内很少采用。

变压器的状态评估需要大量的实际数据支持，同时需要有经验的技术人员做出评估判断。

评估的内容应包括以下四个方面：（1）设计评审。

（2）运行状态评估。

（3）变压器状态评估。

（4）变压器生命损失的评估。

在进行设计评审时通常需要关注的内容包括：绝缘纸的种类（耐热等级）、油和绕组的温升、冷却方式、油的总量以及绝缘材料的总量等。

在进行运行状态评估时需要收集的数据包括：运行年限、平均负荷率和相应的油/绕组温度、最大负荷率和相应的油/绕组温度以及过负荷运行的情况等。

在进行变压器状态评估时一般需要测量下列数据：绝缘材料中含水量、油中氧气含量、CO/CO2的浓度及总量、呋喃组分（糠醛含量）以及绝缘材料的聚合度。

在进行变压器生命损失的评估时，首先要对变压器绕组的热点温度进行评估，然后对变压器的非正常状态（纸的过热）进行诊断。

对变压器生命损失的评估可以使用间接方法，比如油中呋喃（糠醛）含量的测量，也可以通过测量纸样的聚合度对变压器的生命损失进行直接评估。

在对变压器进行状态评估时通常会用到油中溶解气体分析法（DGA），气体浓度的发展可以用来进行趋势分析和预测寿命值。

但只有缓慢产生的故障才可以通过DGA发现。

由于油的热老化产生CO，而固体绝缘的老化会产生CO2和CO，所以通过油中CO2和CO的绝对值及其比值，可以间接地评估变压器中绝缘材料可能存在的故障。

通常认为当CO含量大于600μL/L、CO2含量大于6000μL/L时表明变压器中绝缘材料存在故障，而且CO2/C0>10，意味着纤维素发生了热老化分解。

而CO2/CO<3则意味着纤维素发生了电老化裂解。

当然在评估时还必须考虑比率异常前的数据。

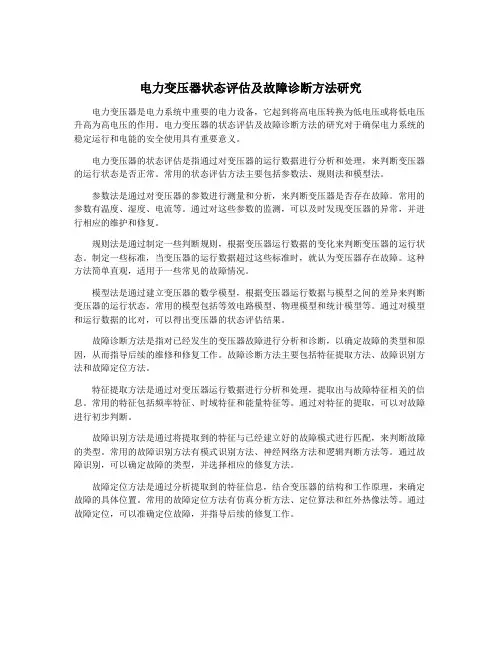

电力变压器状态评估及故障诊断方法研究电力变压器是电力系统中重要的电气设备之一，用于将电压从一级变换到另一级，以满足不同电压需求。

变压器的状态评估和故障诊断是保证电力系统运行安全和稳定的关键环节。

变压器状态评估是指对变压器运行过程中的各项指标进行检测和评估，以判断其是否符合正常运行要求。

常用的评估指标包括变压器的温度、湿度、油位、绝缘电阻、局部放电等。

通过对这些指标的监测，并与变压器的正常工作范围进行比较，可以及时发现可能存在的问题，并采取相应的措施进行修复或维护。

目前，常用的变压器状态评估方法主要包括传统的观察法和仪器检测法。

观察法是指通过观察变压器外部的温度、湿度变化以及油位等来评估其状态。

而仪器检测法则利用现代化的仪器设备，如红外热像仪、电气测试仪等，对变压器的各项指标进行实时监测和检测。

仅仅依靠传统的观察法和仪器检测法进行状态评估往往难以准确判断变压器的运行状况和潜在故障。

近年来，利用人工智能和机器学习等技术进行变压器故障诊断的研究日益活跃。

这些技术可以通过分析变压器运行数据，建立模型，并根据模型来判断变压器是否存在故障，以及故障的类型和程度。

利用机器学习算法，可以对变压器运行数据进行特征提取和分析，建立故障诊断模型。

这些模型可以通过训练，学习变压器正常和故障状态之间的关系，并能够对未知数据进行预测和判断。

还可以利用数据挖掘技术，对大量的变压器运行数据进行分析，挖掘潜在的规律和异常，以进行故障预警和诊断。

电力变压器状态评估和故障诊断是保证电力系统运行安全和稳定的重要环节。

传统的观察法和仪器检测法已经无法满足对变压器状态评估和故障诊断的需求，因此需要借助于人工智能和机器学习等新技术的发展来提高变压器故障诊断的准确度和效率。

综述电力变压器状态评估措施前言随着我国经济的发展，对于电力系统的依赖性越来越大，对于电力系统的运行也提出了更高的、更严格的标准和要求。

而对电力系统产生极大影响的则为其变压器的运行情况，其运行是否可靠性、安全与电力系统的安全运行密切相关，对于保障电力的运行具有非常重要的意义。

因此，变压器状态评估及故障诊断方法就显得尤为重要，通过对变压器的状态进行评估与检测，达到对其运行情况进行实时管控，通过对其故障的诊断，将其潜在的隐患扼杀在摇篮中，从而更好的保障电力系统的运行，保证电力系统更好的为祖国的建设服务。

一电力变压器状态评估需考量的状态量对电力变压器进行准确评估，需要对其状态量进行诊断，保证其状态量检测的准确、有效，从而获得变压器的运行数据情况。

一般情况下，需要对一些参数或者一些相关的数据进行分析，以便对变压器的运行情况进行判定，这些数据和现象所对应的量被称为特征量，也就是我们所需要进行考虑的因素，即状态量。

状态量的运行需要通过电力测试、历史运行资本、不良运行记录等获得，常规性的测试包括数据、图像、声音、现象等。

变压器构建包括五个部分，即冷却系统、套管、本体、分接开关以及非电量保护。

全面、正确评价变压器的运行需要考虑以下几种因素。

1.变压器电气试验项目电气试验所进行的是对其绝缘所需要的参数进行检测和分析，对其吸收比进行获取，对其介质损耗的情况进行分析，对其电阻、绕组直流电阻进行检测，以及对其泄露电流进行测定。

2.油气溶解中的气体分析电力变压器内部存在气体，此气体是在油中溶解，其中蕴含着关于其本身运行的各种信息，并且此信息内容量大，信息非常丰富。

因此，采用精神网络的非线性映射功能，分析有种各种气体的体积分数，从而得出变压器的状态量。

3.变压器油特征利用电力变压器的油实验，可以对其内部气体和油介质，以及相关参数等评估电力变压器的运行状态，因为变压器油是变压器最为主要的绝缘介质。

二、电力变压器状态评估方法研究对变压器的运行情况进行评估，需要通过各种严谨的、科学合理的、精确的实验来进行。

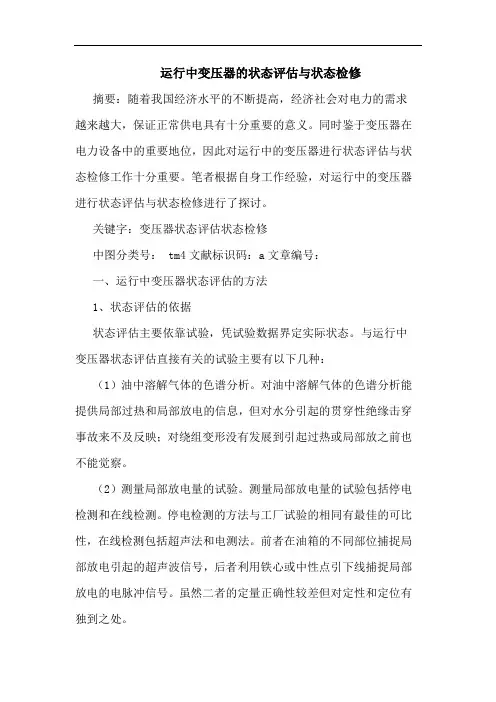

运行中变压器的状态评估与状态检修摘要：随着我国经济水平的不断提高，经济社会对电力的需求越来越大，保证正常供电具有十分重要的意义。

同时鉴于变压器在电力设备中的重要地位，因此对运行中的变压器进行状态评估与状态检修工作十分重要。

笔者根据自身工作经验，对运行中的变压器进行状态评估与状态检修进行了探讨。

关键字：变压器状态评估状态检修中图分类号： tm4文献标识码：a文章编号：一、运行中变压器状态评估的方法1、状态评估的依据状态评估主要依靠试验，凭试验数据界定实际状态。

与运行中变压器状态评估直接有关的试验主要有以下几种：（1）油中溶解气体的色谱分析。

对油中溶解气体的色谱分析能提供局部过热和局部放电的信息，但对水分引起的贯穿性绝缘击穿事故来不及反映；对绕组变形没有发展到引起过热或局部放之前也不能觉察。

（2）测量局部放电量的试验。

测量局部放电量的试验包括停电检测和在线检测。

停电检测的方法与工厂试验的相同有最佳的可比性，在线检测包括超声法和电测法。

前者在油箱的不同部位捕捉局部放电引起的超声波信号，后者利用铁心或中性点引下线捕捉局部放电的电脉冲信号。

虽然二者的定量正确性较差但对定性和定位有独到之处。

（3）水分检测.对本体油箱和储油柜中油的含水量检测是直接测量水分，但只能间接地反映纸绝缘中的含水量。

测量绕组的绝缘电阻（测量泄漏电流实质是在更高的直流电压下测量绝缘电）、铁心的绝缘电阻等，实际上主要是间接检测纸绝缘的含水量。

但对于绝缘局部受潮因为没有与地之间形成通路起作用，所以都不能显示。

（4）温度检测。

用温度计测量油温，用红外测温仪测量套管出线端子的温度或油箱表面的温度，是直接的也是可靠的。

变压器内部的局部过热点温度，是依靠在线检测油中特征气体、铁心入地电流和停电测量绕组的直流电阻等来反映。

值得注意的是，对于反映工作电流回路的局部过热，色谱分析比测量直流电阻要灵敏得多。

因此在色谱分析没有发现局部过热时，实际上没有必要测量绕组的直流电阻。
