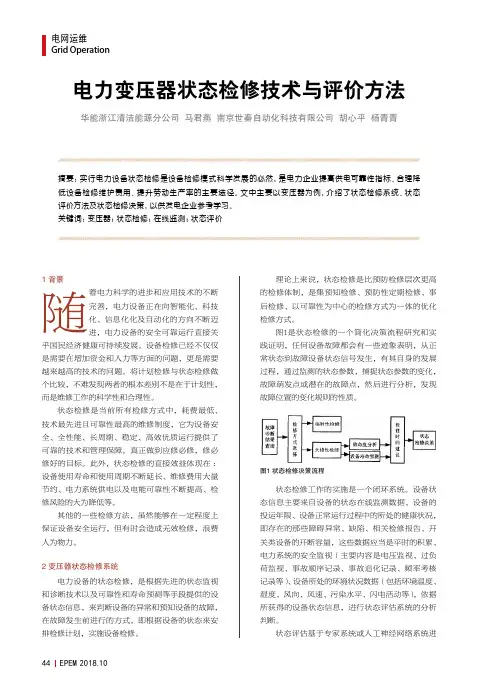

电网运维Grid Operation电力变压器状态检修技术与评价方法华能浙江清洁能源分公司 马君燕 南京世秦自动化科技有限公司 胡心平 杨青青摘要：实行电力设备状态检修是设备检修模式科学发展的必然，是电力企业提高供电可靠性指标、合理降低设备检修维护费用、提升劳动生产率的主要途径。
文中主要以变压器为例，介绍了状态检修系统、状态评价方法及状态检修决策，以供发电企业参考学习。
关键词：变压器；状态检修；在线监测；状态评价1 背景随着电力科学的进步和应用技术的不断完善，电力设备正在向智能化、科技化、信息化化及自动化的方向不断迈进，电力设备的安全可靠运行直接关乎国民经济健康可持续发展。
设备检修己经不仅仅是需要在增加资金和人力等方面的问题，更是需要越来越高的技术的问题。
将计划检修与状态检修做个比较，不难发现两者的根本差别不是在于计划性，而是维修工作的科学性和合理性。
状态检修是当前所有检修方式中，耗费最低、技术最先进且可靠性最高的维修制度，它为设备安全、全性能、长周期、稳定、高效优质运行提供了可靠的技术和管理保障。
真正做到应修必修，修必修好的目标。
此外，状态检修的直接效益体现在：设备使用寿命和使用周期不断延长、维修费用大量节约、电力系统供电以及电能可靠性不断提高、检修风险的大为降低等。
其他的一些检修方法，虽然能够在一定程度上保证设备安全运行，但有时会造成无效检修，浪费人为物力。
2 变压器状态检修系统电力设备的状态检修，是根据先进的状态监视和诊断技术以及可靠性和寿命预测等手段提供的设备状态信息，来判断设备的异常和预知设备的故障，在故障发生前进行的方式，即根据设备的状态来安排检修计划，实施设备检修。
理论上来说，状态检修是比预防检修层次更高的检修体制，是集预知检修、预防性定期检修、事后检修、以可靠性为中心的检修方式为一体的优化检修方式。
图1是状态检修的一个简化决策流程研究和实践证明，任何设备故障都会有一些迹象表明，从正常状态到故障设备状态信号发生，有其自身的发展过程，通过监测的状态参数，捕捉状态参数的变化，故障萌发点或潜在的故障点，然后进行分析，发现故障位置的变化规则的性质。
电力变压器状态检修技术与评价方法摘要：随着电网建设规模的不断加剧，人们对电网的需求量也不断增加，为保障电网运行质量，电力变压器的数量也逐渐增长。
本文首先分析了电力变压器在线监测技术，同时阐述了电力变压器状态检修技术，最后总结了电力变压器状态评价方式。
关键词：电力变压器；状态检修技术；评价方法电力供应情况与社会经济与人们生活之间有着密切的联系，就社会经济发展有着密切的联系与作用。
随着各行各业的迅速发展，对电网的运行质量、运行安全、运行效率提出了全新的要求。
一旦变压器出现故障，将会影响电力系统的正常运行，阻碍电力行业的发展。
本文主要研究电力变压器状态检修技术与评价方法，详细阐述如下。
1 电力变压器在线监测技术1.1油在线监测技术电力变压器一般选择油或纸板组成绝缘结构，在变压器出现故障的情况下，比如：放电、放热等情况，使得少量特征气体产生，且气体会溶解在变压器油中。
不同类型油品与浓度能够将相应的故障反应出来，一旦变压器内部出现局部放电，会产生氢气与甲烷等，一旦内部电火花增加，乙炔气体会随之增加。
变压器在电弧内，会产生氢气、乙炔，且出现少量的甲烷与乙烯、变压器温度在300℃-800℃中，会产生甲烷、乙烯等氢气。
若绝缘纸长时间处于120℃-150℃范围内，会产生二氧化碳与一氧化碳。
借助油在线监测技术，可实现潜在故障的查询，技术选取维修方案，如下图1所示。
图1 油在线监测技术1.2套管监测系统此处的高压套管均为充油式套管，传统背景下，就变压器套管试验，停电会对套管主绝缘层、介损值开展测定，以此判断套管的绝缘状态。
在线监测高压套管内部结构比较复杂，接地电流传感器直接安置在高压套管末屏位置。
传感器能够直接搜集信号，且发送到专门的在线监测设备中，在实现A/D转换后，专家系统能够精准开展判断，实现内部放电情况的分析与研究，检查频带（一般维持在3MHz-30MHz）。
能够为设备操作提供便捷性，定量分析放电测量，在不停电的状态下，开展实时监测。

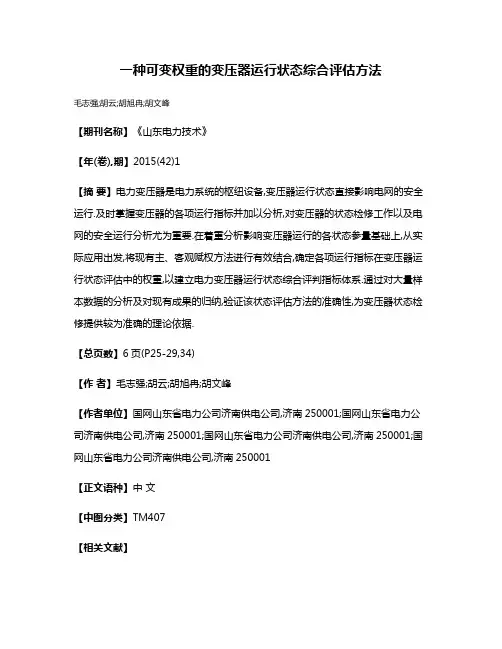

一种可变权重的变压器运行状态综合评估方法毛志强;胡云;胡旭冉;胡文峰【期刊名称】《山东电力技术》【年(卷),期】2015(42)1【摘要】电力变压器是电力系统的枢纽设备,变压器运行状态直接影响电网的安全运行.及时掌握变压器的各项运行指标并加以分析,对变压器的状态检修工作以及电网的安全运行分析尤为重要.在着重分析影响变压器运行的各状态参量基础上,从实际应用出发,将现有主、客观赋权方法进行有效结合,确定各项运行指标在变压器运行状态评估中的权重,以建立电力变压器运行状态综合评判指标体系.通过对大量样本数据的分析及对现有成果的归纳,验证该状态评估方法的准确性,为变压器状态检修提供较为准确的理论依据.【总页数】6页(P25-29,34)【作者】毛志强;胡云;胡旭冉;胡文峰【作者单位】国网山东省电力公司济南供电公司,济南250001;国网山东省电力公司济南供电公司,济南250001;国网山东省电力公司济南供电公司,济南250001;国网山东省电力公司济南供电公司,济南250001【正文语种】中文【中图分类】TM407【相关文献】1.电力变压器运行状态综合评判指标的权重确定 [J], 程崯;王宇;余轩;毛志强2.一种基于模糊综合评判的配电变压器状态评估方法 [J], 孙欣楠3.直流偏磁下变压器运行状态量化评估方法 [J], XIE Zhicheng;QIAN Hai;LIN Xiangning;DENG Jun;LI Zhengtian;ZHENG Ying;LIU Qingsong4.基于关联规则与变权重系数的变压器状态综合评估方法 [J], 谭贵生; 曹生现; 赵波; 魏宏建; 刘丹丹5.变权重灰色关联分析法在配电变压器运行状态评价的应用 [J], 孟江南;张晓虎因版权原因，仅展示原文概要，查看原文内容请购买。
电力变压器状态评估综述摘要：众所周知，电力变压器是电力系统的核心组成部分，其运行状态直接影响着电力系统运行的安全性与稳定性，电力变压器良好的运行状态是保障居民和工业安全用电的重要基础，电力变压器状态评估是及时发现故障、提前采取预防措施和避免发生电力事故的有效手段。
因此，本文将探讨电力变压器状态评估和故障诊断方法，旨在提高电力变压器状态评估的效果与价值，为电力变压器的日常维护提高有益的参考和建议。
关键词：电力变压器；状态评估；故障诊断改革开放四十年来，我国社会经济迎来了前所未有的发展机遇，并取得了显著的发展成就，人们的生活水平有了显著提升。
电能是支撑人们生产生活的重要能源，社会经济的快速发展直接提升了电力能源的需求量，为了适应时代的发展，国家使用的单台高压变压器和大容量变压器等先进设备不断增多，有效满足了人们日益增长的用电需求。
电力变压器处于电力能源传输转换的关键位置，一旦电力变压器发生运行故障，直接影响电力系统的运行状况，给人们的生产生活带来极为不利的影响，只有准确评估电力变压器的运行状态，及时发现电力变压器存在的故障，并采取切实可行的措施给予处理，才能有效保障电力系统的稳定运行，才能确保社会经济的健康、稳定运转。
一、电力变压器评估需要的状态参量运行状态参量是衡量电力变压器运行状态的重要指标，通常情况下包括变压器电气试验、油气中溶解的气体评估、电力变压器油特性和其他因素。
电气试验可以直接反映出电力变压器的绝缘特点和电气相关参数，如绕组直流电阻、吸收比和介质损耗角正切等等；准确评估电力变压器油气中溶解的气体量，也是掌握电力变压器运行状态的一种方式，通常情况下会利用神经网络的非线性映射功能，以此来评估和研究油气中各成分气体的体积分数，获得一个特征量；油始终是电力变压器重要的绝缘介质，检测变压器的油特性，分析和评估变压器油气成分含量和油介质损耗，从而推断电力变压器是否处于安全稳定的运行状态。
与此同时，电力企业还会通过分析和评估电力变压器的运行记录资料、检修维修记录和附近的运行环境等因素，提升电力变压器运行状态评估的科学性和准确性，通过分析运行记录资料可以准确掌握电力变压器运行的温度、近区短路状况和负载情况等；通过分析检修维修记录则可以及时发现电力变压器易发生故障的部位，从而给予重点预防；通过分析电力变压器周围的温度、湿度和污染情况，有利于更加准确地评估电力变压器的运行状态。

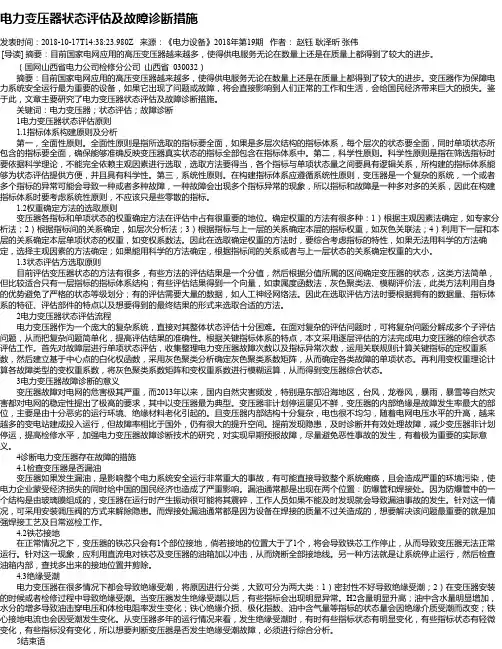

电力变压器状态评估及故障诊断措施发表时间：2018-10-17T14:38:23.980Z 来源：《电力设备》2018年第19期作者：赵钰耿泽昕张伟[导读] 摘要：目前国家电网应用的高压变压器越来越多，使得供电服务无论在数量上还是在质量上都得到了较大的进步。
（国网山西省电力公司检修分公司山西省 030032）摘要：目前国家电网应用的高压变压器越来越多，使得供电服务无论在数量上还是在质量上都得到了较大的进步。
变压器作为保障电力系统安全运行最为重要的设备，如果它出现了问题或故障，将会直接影响到人们正常的工作和生活，会给国民经济带来巨大的损失。
鉴于此，文章主要研究了电力变压器状态评估及故障诊断措施。
关键词：电力变压器；状态评估；故障诊断 1电力变压器状态评估原则 1.1指标体系构建原则及分析第一，全面性原则。
全面性原则是指所选取的指标要全面，如果是多层次结构的指标体系，每个层次的状态要全面，同时单项状态所包含的指标要全面，确保能够准确反映变压器真实状态的指标全部包含在指标体系中。
第二，科学性原则。
科学性原则是指在筛选指标时要依据科学理论，不能完全依赖主观因素进行选取，选取方法要得当，各个指标与单项状态量之间要具有逻辑关系，所构建的指标体系能够为状态评估提供方便，并且具有科学性。
第三，系统性原则。
在构建指标体系应遵循系统性原则，变压器是一个复杂的系统，一个或者多个指标的异常可能会导致一种或者多种故障，一种故障会出现多个指标异常的现象，所以指标和故障是一种多对多的关系，因此在构建指标体系时要考虑系统性原则，不应该只是些零散的指标。
1.2权重确定方法的选取原则变压器各指标和单项状态的权重确定方法在评估中占有很重要的地位。
确定权重的方法有很多种：1）根据主观因素法确定，如专家分析法；2）根据指标间的关系确定，如层次分析法；3）根据指标与上一层的关系确定本层的指标权重，如灰色关联法；4）利用下一层和本层的关系确定本层单项状态的权重，如变权系数法。

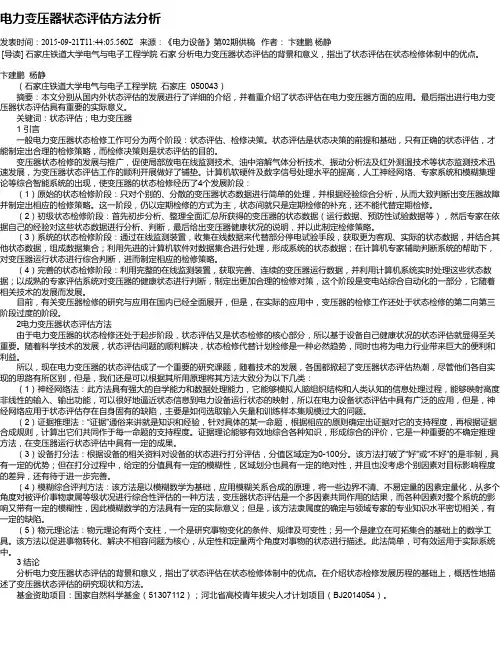

电力变压器状态评估方法分析发表时间：2015-09-21T11:44:05.560Z 来源：《电力设备》第02期供稿作者：卞建鹏杨静[导读] 石家庄铁道大学电气与电子工程学院石家分析电力变压器状态评估的背景和意义，指出了状态评估在状态检修体制中的优点。
卞建鹏杨静（石家庄铁道大学电气与电子工程学院石家庄 050043）摘要：本文分别从国内外状态评估的发展进行了详细的介绍，并着重介绍了状态评估在电力变压器方面的应用。
最后指出进行电力变压器状态评估具有重要的实际意义。
关键词：状态评估；电力变压器1 引言一般电力变压器状态检修工作可分为两个阶段：状态评估、检修决策。
状态评估是状态决策的前提和基础，只有正确的状态评估，才能制定出合理的检修策略，而检修决策则是状态评估的目的。
变压器状态检修的发展与推广，促使局部放电在线监测技术、油中溶解气体分析技术、振动分析法及红外测温技术等状态监测技术迅速发展，为变压器状态评估工作的顺利开展做好了铺垫。
计算机软硬件及数字信号处理水平的提高，人工神经网络、专家系统和模糊集理论等综合智能系统的出现，使变压器的状态检修经历了4个发展阶段：（1）原始的状态检修阶段：只对个别的、分散的变压器状态数据进行简单的处理，并根据经验综合分析，从而大致判断出变压器故障并制定出相应的检修策略。
这一阶段，仍以定期检修的方式为主，状态间就只是定期检修的补充，还不能代替定期检修。
（2）初级状态检修阶段：首先初步分析、整理全面汇总所获得的变压器的状态数据（运行数据、预防性试验数据等），然后专家在依据自己的经验对这些状态数据进行分析、判断，最后给出变压器健康状况的说明，并以此制定检修策略。
（3）系统的状态检修阶段：通过在线监测装置，收集在线数据来代替部分停电试验手段，获取更为客观、实际的状态数据，并结合其他状态数据，组成数据集合；利用先进的计算机软件对数据集合进行处理，形成系统的状态数据；在计算机专家辅助判断系统的帮助下，对变压器运行状态进行综合判断，进而制定相应的检修策略。

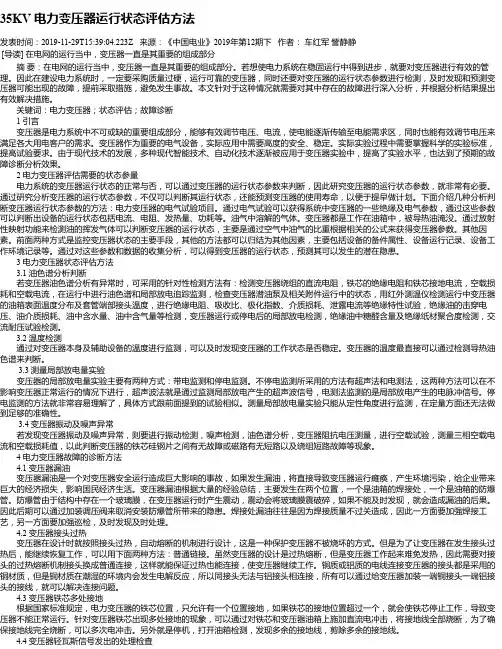

35KV 电力变压器运行状态评估方法发表时间：2019-11-29T15:39:04.223Z 来源：《中国电业》2019年第12期下作者：车红军訾静静[导读] 在电网的运行当中，变压器一直是其重要的组成部分摘要：在电网的运行当中，变压器一直是其重要的组成部分。
若想使电力系统在稳固运行中得到进步，就要对变压器进行有效的管理。
因此在建设电力系统时，一定要采购质量过硬，运行可靠的变压器，同时还要对变压器的运行状态参数进行检测，及时发现和预测变压器可能出现的故障，提前采取措施，避免发生事故。
本文针对于这种情况就需要对其中存在的故障进行深入分析，并根据分析结果提出有效解决措施。
关键词：电力变压器；状态评估；故障诊断 1 引言变压器是电力系统中不可或缺的重要组成部分，能够有效调节电压、电流，使电能逐渐传输至电能需求区，同时也能有效调节电压来满足各大用电客户的需求。
变压器作为重要的电气设备，实际应用中需要高度的安全、稳定。
实际实验过程中需要掌握科学的实验标准，提高试验要求。
由于现代技术的发展，多种现代智能技术、自动化技术逐渐被应用于变压器实验中，提高了实验水平，也达到了预期的故障诊断分析效果。
2 电力变压器评估需要的状态参量电力系统的变压器运行状态的正常与否，可以通过变压器的运行状态参数来判断，因此研究变压器的运行状态参数，就非常有必要。
通过研究分析变压器的运行状态参数，不仅可以判断其运行状态，还能预测变压器的使用寿命，以便于提早做计划。
下面介绍几种分析判断变压器运行状态参数的方法：电力变压器的电气试验项目。
通过电气试验可以获得系统中变压器的一些绝缘及电气参数，通过这些参数可以判断出设备的运行状态包括电流、电阻、发热量、功耗等。
油气中溶解的气体。
变压器都是工作在油箱中，被导热油淹没。
通过放射性映射功能来检测油的挥发气体可以判断变压器的运行状态，主要是通过空气中油气的比重根据相关的公式来获得变压器参数。
其他因素。

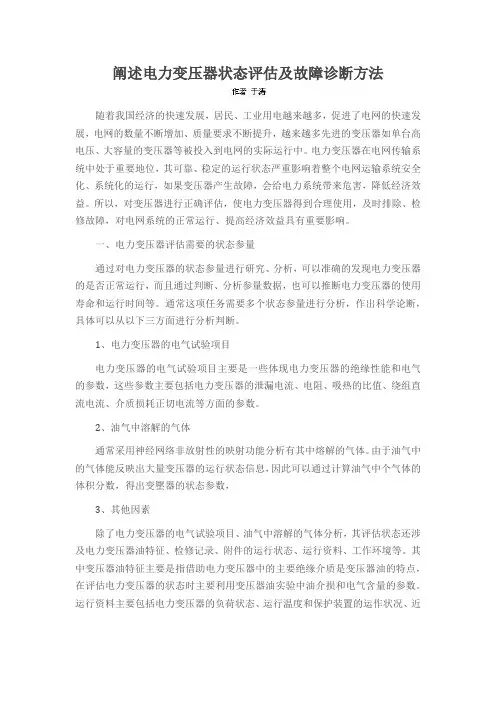

阐述电力变压器状态评估及故障诊断方法随着我国经济的快速发展，居民、工业用电越来越多，促进了电网的快速发展，电网的数量不断增加、质量要求不断提升，越来越多先进的变压器如单台高电压、大容量的变压器等被投入到电网的实际运行中。
电力变压器在电网传输系统中处于重要地位，其可靠、稳定的运行状态严重影响着整个电网运输系统安全化、系统化的运行，如果变压器产生故障，会给电力系统带来危害，降低经济效益。
所以，对变压器进行正确评估，使电力变压器得到合理使用，及时排除、检修故障，对电网系统的正常运行、提高经济效益具有重要影响。
一、电力变压器评估需要的状态参量通过对电力变压器的状态参量进行研究、分析，可以准确的发现电力变压器的是否正常运行，而且通过判断、分析参量数据，也可以推断电力变压器的使用寿命和运行时间等。
通常这项任务需要多个状态参量进行分析，作出科学论断，具体可以从以下三方面进行分析判断。
1、电力变压器的电气试验项目电力变压器的电气试验项目主要是一些体现电力变压器的绝缘性能和电气的参数，这些参数主要包括电力变压器的泄漏电流、电阻、吸热的比值、绕组直流电流、介质损耗正切电流等方面的参数。
2、油气中溶解的气体通常采用神经网络非放射性的映射功能分析有其中熔解的气体。
由于油气中的气体能反映出大量变压器的运行状态信息，因此可以通过计算油气中个气体的体积分数，得出变壓器的状态参数，3、其他因素除了电力变压器的电气试验项目、油气中溶解的气体分析，其评估状态还涉及电力变压器油特征、检修记录、附件的运行状态、运行资料、工作环境等。
其中变压器油特征主要是指借助电力变压器中的主要绝缘介质是变压器油的特点，在评估电力变压器的状态时主要利用变压器油实验中油介损和电气含量的参数。
运行资料主要包括电力变压器的负荷状态、运行温度和保护装置的运作状况、近去短路状况等；环境因素主要包括空气的温度、湿度及污染状况等；而附件运行状态主要是重点检查的附件周围的外观和检测参数中出现的异常情况。
