附件一：钢箱梁安装吊耳的选用与验算1、吊耳的选用与验算本工程钢箱梁分段最大重量为62t,吊索具的重量为2. 5t （吊钩重量）和 1.5t （钢丝绳重量），合计重量为66t。

在起重工程中，吊装计算载荷（简称计算载荷）计算如下：Q=K1*K2*G=1. 1*L 2*66t=87. 12t1、吊耳的布置钢梁安装吊耳设置在钢梁面板上，与钢梁腹板和横隔板结构相交位置对应, 单腹板时需保证吊耳正下方为隔板位置。

每节钢箱梁设置四个吊耳，吊耳的安装角度应指向吊点中心位置。

即：吊耳仅受拉力和剪力，不受弯矩。

吊耳材质选用Q345B级钢材与钢箱梁熔透焊接，吊耳的具体位置如下列图所示：吊耳布置示意图2、吊耳的验算吊耳应根据梁段重量选择与之相匹配的吊耳形式。

钢箱梁采用4个吊点进行安装，钢丝绳与桥面板之间夹角不小于60度。

计算时按照3点受力进行验算，那么每个吊点受力为Q =87. 12t4-34-sin60=33. 53t,即为335.3KN。

吊耳选用Q345qD材质钢板加工制作而成。

吊耳受力分解如下列图所示：按照受力分解后,Qx=Q*cos60° =167. 7KN, Qy=Q*s力分。

=290. 5KN O 梁段吊耳结构形式如下列图所示：A-A梁段吊耳大样图(I) C-C截面受力验算：对于c-C位置，Qy为拉力，Qx为剪力，计算如下0y拉应力计算：3-°）・8=85.5MPa<295MPa一 Qx 工—剪应力计算：=49. 3MPa<170MPa组合应力：°^=Jb2+3d=]2o.8MPa<295MPa(2)D-D截面受力验算对于D-D位置，Qx为拉力，Qy为剪力，计算如下一 Qx O二拉应力计算： (b-=52.4MPa<295MPa- Qy剪应力计算：（b-d）・3 =9o. 8MPa<170MPa组合应力：b组=+ 3d 365. 8MPa<295MPa(3)焊缝强度验算对于吊耳与顶板的熔透角焊缝，Qy为拉力，Qx为剪力“ Qy(J =拉应力计算：4 " =60.5MPa<295MPa剪应力计算：41=33.6MPa<170MPa组合应力：组=Vcr2+3r2=84MPa<295MPa式中：t：焊缝的计算厚度，式中取20mm。

<fv125N/mm2,满足要求三截面2-2处(孔中心处）正应力σ=Ny*/t/(2R-D)=52.1N/mm2<f215N/mm2,满足要求剪应力τ=Nx/(2R-D)/t=30.1N/mm2<fv125N/mm2,满足要求折合应力(σ^2+3*τ^2)^0.5=73.7<1.1*f236.5N/mm2,满足要求三截面3-3处（与构件连接处）Wx=1/6*t*B^2=326666.7mm3正应力σ=Ny*/t/B+M/Wx=35.5N/mm2<f215N/mm2,满足要求剪应力τ=Nx/B/t=10.3N/mm2<fv125N/mm2,满足要求折合应力(σ^2+3*τ^2)^0.5=39.8<1.1*f236.5N/mm2,满足要求四圆孔壁局部承压:局部承压力σc=N/t/D0120.2813N/mm2<fc320N/mm2,满足要求五吊耳与构件的焊缝长度Lw和焊脚高度hf焊脚高度hf=14mm焊缝长度Lw=B-20=330mmWhx=1/6*hf*0.707*2*lw^2=359297.4mm3τf=Nx/hf/Lw/2/0.707=8.837878 N/mm2σf=Ny/hf/Lw/2/0.707+│MX-My│/whx=27.07088 N/mm2σ=(τf^2+σf^ 2)^0.5=28.47702 N/mm2<Ffw140N/mm2,满足要求见钢梁吊装中“吊点处的竖向反力R”当G为吊耳处的竖直力时，此处为11输出行号必须大于60°，否则加大H1或减小B1，或同时加大H1，减小B1必须小于30°，否则加大S11。

钢丝绳选型计算公式一、吊盘悬吊钢丝绳①悬吊总重量MM=M1+M2＋M3=(6000+2.48×281×3+4800)×9.81/1000=126.5KN 式中：M1--吊盘主辅圈梁总重量为3000kg，立柱总重量为1300kg,铺设钢板重量300kg,卡子、螺栓小型构件总重100kg,电缆重量200kg,围栏及零碎部件、等附属物、堆积物重量总计为600kg，吊盘重量合计为5500Kg，按照6000kg验算；M2--钢丝绳重量,3.03kg/m；M3—卸灰重量，总共按4800Kg；②每根钢丝绳悬吊重量：126.5/3=42.2 KN③选用钢丝绳6×19-Φ22-1770型，其技术参数为：钢丝绳公称抗拉强度： 1770Mpa；钢丝绳每米重量PSB ： 2.48Kg/m；钢丝绳直径d : 22mm；钢丝绳破断拉力总和Qd： 314.81KN。

安全系数较核: 314.81/42.2=7.45＞6④所选钢丝绳符合安全规定，稳车悬吊重量为12.9T，稳车选用3台JZ-10/600型合适。

二、安全梯悬吊钢丝绳①悬吊总重量MM=M1+M2=16+1.26×351×9.81/1000=20.3KNM1---安全梯自重及20人重量按16KN(1631kg)考虑;M2---钢丝绳重量；钢丝绳公称抗拉强度： 1770Mpa；钢丝绳每米重量PSB ： 1.26Kg/m；钢丝绳直径d : 18mm；钢丝绳破断拉力总和Qd： 241.2KN安全系数较核: 241.2/20.3=11.8＞9③所选钢丝绳符合安全规定，稳车悬吊重量为2.07T，稳车选用一台JZA-5/1000型稳车合适。

三、砼送管悬吊钢丝绳①悬吊总重量MM砼=M1+M2+M3+M4+M5+M6+M7=(18.7*281＋7200＋2.64*2*281+1350＋500+1150+180)×9.81/1000= 167.9KN式中：M1—Ø159mm管重量18.7kg/m，悬吊长度281m；M2—管路中混凝土重量，按照1m3计算，砼密度为2400kg/m3，再考虑混凝土的冲击荷载，按照7200kg计算；M3--钢丝绳重量2.64Kg/m；M4--卡子、螺栓、法兰盘重量，281m管子共计使用46副卡子，13kg/副；Ø159mm管子法兰90块，连带螺栓，平均按8kg/块，总计1318kg，按照1350kg；M5--缓冲器及附属物件重量，500kg；M6—2寸压风钢管，4.0Kg/m，1124Kg，连同附属皮垫共计1150kg。

吊耳重量计算公式吊耳作为工程和机械领域中常见的零部件，其重量的计算对于设计和制造过程至关重要。

咱先来说说吊耳的基本构成。

吊耳一般由几个部分组成，像是主体部分、连接部分等等。

这每个部分的形状和尺寸都会影响到最终的重量。

那怎么来计算吊耳的重量呢？其实就是分别算出各个组成部分的体积，然后乘以材料的密度。

比如说，有一个吊耳，它的主体部分是个长方体，长、宽、高分别是 a、b、c ，那这部分的体积就是 a×b×c 。

而连接部分假设是个圆柱体，底面半径是 r ，高是 h ，那它的体积就是π×r²×h 。

记得我之前在一个工厂实习的时候，就碰到过有关吊耳重量计算的事儿。

当时厂里正在生产一批大型设备，其中用到的吊耳设计比较复杂。

师傅让我计算一下吊耳的重量，好确定材料成本。

我一开始还信心满满，觉得这能有多难。

可真上手的时候，才发现这吊耳的形状不规则，得拆分成好几个部分分别计算。

我拿着尺子这儿量量，那儿测测，数据记了一堆。

可算的时候，不是忘了这个部分的体积公式，就是把单位搞混了。

弄了半天也没算出个准确结果，急得我满头大汗。

师傅过来看了看我的“杰作”，笑着摇摇头，耐心地给我讲解。

他指着吊耳的各个部分，一步一步地教我怎么分析形状，怎么选择合适的计算公式。

在师傅的指导下，我终于算出了正确的重量，那一刻，心里别提多有成就感了。

回到吊耳重量计算的正题哈。

在实际计算中，还得考虑到材料的加工余量以及可能存在的孔、槽等结构。

这些都会影响最终的重量。

而且不同的材料，密度也不一样。

比如钢材和铝材，密度就差不少呢。

总之，吊耳重量的计算虽然不算特别复杂，但需要我们细心、认真，把每个部分都考虑周全。

只有这样，才能得到准确的结果，保证生产的顺利进行。

希望大家在遇到吊耳重量计算的时候，都能轻轻松松搞定，不出差错！。

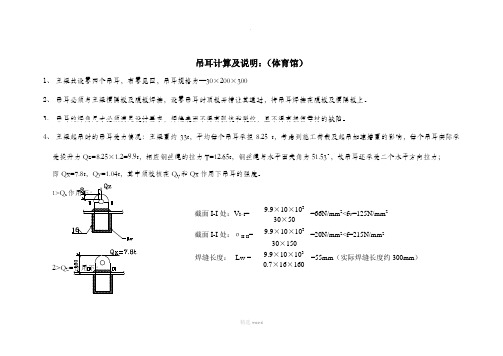

吊耳计算及说明：（体育馆）1、主梁共设置四个吊耳，布置见图，吊耳规格为—30×200×3002、吊耳必须与主梁横隔板及腹板焊接，设置吊耳时顶板开槽让其通过，将吊耳焊接在腹板及横隔板上。

2<f V=125N/mm22<f=215N/mm2（实际焊缝长度约300mm）精选word3>吊具选用：钢丝绳拉力T=12.65t ，查表选用φ34钢丝绳6×19即可满足要求钢丝绳卸扣选用δ(6)/12.5t截面Ⅲ-Ⅲ处：V Ⅲ—Ⅲ= =13N/mm 2<f V =125N/mm 2σⅢ-Ⅲ==29.25N/mm 2<f=215N/mm 27.8×10×103 30×200 7.8×10×103×1500.5×20×2002吊耳计算及说明：（体育场西）1、主梁共设置四个吊耳，布置见图，吊耳规格为—30×200×3002、吊耳必须与主梁横隔板及腹板焊接，设置吊耳时顶板开槽让其通过，将吊耳焊接在腹板及横隔板上。

3、吊耳的焊角尺寸必须满足设计要求，焊缝表面不得有弧坑和裂纹，且不得有损伤母材的缺陷。

=72N/mm2<f V=125N/mm2=24N/mm2<f=215N/mm2=60mm（实际焊缝长度约300mm）精选word2>Q X =作用下：截面Ⅲ-Ⅲ处：V Ⅲ—Ⅲ==14.7N/mm 2<f V =125N/mm 2σⅢI-ⅢI ==33N/mm 2<f=215N/mm 230×2008.81×10×103×150 1/2×20×20023>吊具选用：钢丝绳拉力T=14t,查表选用φ37钢丝绳6×19即可满足要求钢丝绳卸扣选用T(8)/16t精选word吊耳计算及说明：（怡景中学）1、主梁共设置四个吊耳，布置见图，吊耳规格为—30×200×3002<f V=125N/mm22<f=215N/mm2300mm）精选word截面Ⅲ-Ⅲ处：V Ⅲ—Ⅲ= =11.3N/mm 2<f V =125N/mm 2σⅢI-ⅢI ==113N/mm 2<f=215N/mm 2 6.8×10×10330×200 6.8×10×103×1501/2×302×2003>吊具选用：钢丝绳拉力T=12.34t,查表选用φ31钢丝绳6×19即可满足要求钢丝绳卸扣选用δ(6)/12.5t精选word吊耳计算及说明：（松园北街）1、主梁共设置四个吊耳，布置见图，吊耳规格为—20*200*3002、吊耳必须与主梁横隔板及腹板焊接，设置吊耳时顶板开槽让其通过，将吊耳焊接在腹板及横隔板上。

钢丝绳吊重计算公式
钢丝绳是一种常用于吊装的工具，但是在使用之前需要计算其承载能力。

计算钢丝绳的承载能力可以通过以下两个步骤实现。

第一步是计算钢丝绳的破断拉力，这可以通过公式50*钢丝绳直径*钢丝绳直径来实现。

第二步是计算钢丝绳的许用拉力，这可以通过将钢丝绳的破断拉力除以安全系数来实现。

钢丝绳的许用拉力就是其承载能力。

举个例子，如果钢丝绳的直径为18mm，那么它能承载多重的重量呢？我们可以代入上述公式进行计算。

钢丝绳的破断拉力为50*18*18=kg，而钢丝绳的许用拉力则是/6=2700kg。

这里的安全系数取6，因为用于吊装的安全系数不得小于6.因此，这根直径为18mm的钢丝绳能够承载2.7吨的重量。

除了计算钢丝绳的承载能力，我们还需要计算钢丝绳的重量。

这可以通过公式KD2/100来实现，其中K代表钢丝绳的重量系数，D代表钢丝绳的直径。

例如，6*19点接触类麻芯钢丝绳的重量系数为0.351，钢芯的为0.4；6*37点接触类钢丝绳麻芯的重量系数为0.346，钢芯为0.4.举个例子，如果钢
丝绳的型号为XXX-15，那么其重量为0.346×15×15/100=0.78，也就是说每米长的钢丝绳重约0.779kg，1000米长的钢丝绳重
约779kg。

吊环对应的重量计算公式在工程和建筑领域中，吊环是一种常用的吊装工具，用于吊装重物。

在使用吊环进行吊装作业时，需要根据吊环的规格和材质来计算其所能承载的最大重量。

吊环的承载能力是非常重要的，直接关系到吊装作业的安全和效率。

因此，了解吊环对应的重量计算公式是非常重要的。

吊环的承载能力通常由其规格、材质和工作载荷来决定。

在计算吊环的承载能力时，需要考虑吊环的安全系数、工作环境、使用方式等因素。

下面将介绍吊环对应的重量计算公式，并结合实际案例进行说明。

吊环的承载能力计算公式一般可以表示为：W = (S x D x F) / 1000。

其中，W表示吊环的承载能力，单位为吨；S表示吊环的安全系数；D表示吊环的直径，单位为毫米；F表示吊环的材质系数。

安全系数是指在正常工作情况下，吊环的实际承载能力与其标称承载能力之比。

一般来说，安全系数的取值范围在4到6之间。

安全系数越大，表示吊环的安全性越高，但是成本也会相应增加。

吊环的直径是指吊环的外径。

吊环的直径越大，其承载能力也就越大。

在实际应用中，需要根据吊装物体的重量和形状来选择合适直径的吊环。

吊环的材质系数是指吊环的材质对其承载能力的影响系数。

吊环的材质系数一般由制造厂家提供，不同材质的吊环其材质系数也会有所不同。

下面我们通过一个实际案例来说明吊环对应的重量计算公式的应用。

假设某工程项目需要使用吊环来吊装一块重量为5吨的钢板，现在我们需要计算出合适的吊环规格和材质。

首先，我们需要确定吊环的安全系数。

根据实际情况和工程要求，我们选择安全系数为5。

然后，我们需要测量钢板的直径，假设其直径为800毫米。

最后，我们需要查阅吊环的材质系数，假设为1.2。

根据吊环对应的重量计算公式，我们可以计算出吊环的承载能力：W = (5 x 800 x 1.2) / 1000 = 4.8吨。

通过计算，我们得出吊环的承载能力为4.8吨。

因此，我们可以选择承载能力为5吨的吊环来进行吊装作业。

起重吊耳选用标准一．对吊耳制作与安装的工艺要求：1）吊耳所用的钢材应具有良好的可焊性。

焊接应采用碱性焊条（如J507焊条），焊脚尺寸应符合规定要求。

2）吊耳的孔眼宜采用钻孔。

气割孔眼应磨光，以免损坏索具。

3）吊耳的安装位置应与分段的重心对称，以保持吊耳负荷的均衡和分段吊运的平稳。

4）吊耳的安装方向应与其受力方向一致，以免产生扭矩。

5）吊耳通常应布置在分段中纵、横构件交叉处，或至少布置在分段的一根刚性构件上。

（钢丝绳选择）6×37+1钢丝绳安全吊重表钢丝绳直径当σ=170千克/mm2安全吊重量（kg）d 时钢丝绳的破断拉力安全系数K（mm）（千克） 5 6 7 8 108.7 3880 776 647 554 485 38811 6070 1214 1010 867 758 60713 8740 1748 1455 1248 1090 87415 11900 2380 1985 1700 1488 119017.5 15500 3100 2683 2215 1937 155019.5 19650 3930 3275 2707 2456 196521.5 24250 4850 4041 3464 3031 242524 29350 5870 4891 4192 3669 293526 34950 6990 5825 4993 4369 349528 41050 8210 6841 5864 5132 410530 47600 9520 7933 6800 5950 476032.5 54650 10930 9108 7807 6831 546534.5 62150 12430 10358 8877 7769 621536.5 70200 14040 11533 10027 8775 702039.5 78700 15740 13116 11242 9837 787043 97150 19430 16191 13878 12143 971547.5 117500 23500 19583 16785 14687 1175052 139500 27900 23250 19928 17437 1395066 214000 42800 35667 30571 26750 21400吊装钢丝绳安全系数选6~8倍，钢丝绳安全系数的计算：方法1: 某钢丝绳的破断拉力为W，吊物的重量为T，钢丝绳的股数为n，钢丝绳的安全系数η=W×n/ T。

1）吊装钢丝绳的选择由于本工程最大构件重约为105t，共设置8个吊耳，取45°夹角吊索拉力为0.305G（32.0t），进行整体吊装，我们选择2根Φ40mm钢丝绳，根据经验公式=2×50D2=2×50×402=160000Kg=160tS破/n=160/5=32t≥32tS=S破其中D为钢丝绳的直径，n为安全系数。

因此满足吊装的要求。

2）卡环的选择：卡环又称卸甲，是吊索与构件联系用工具。

查表可得，钢构件采用如下的卡环：钢构件卡环选择：Q=40d（1）2Q=105X9.8X1000/2N d(1)2=514500/40=12862.5D(1)=114mm考虑安全因素选择GD21卡环。

3）吊耳设置按最重段105吨验算，梁两端各有四个吊耳，吊耳尺寸如下图，材质为Q345B。

1、拉应力计算如图所示，拉应力的最不利位置在A－A断面，其强度计算公式为：σ≤[σ]σ＝N/S1＝320000/(2*50*40)＝80N/mm²<295 N/mm²式中：σ――拉应力N――荷载S1――A-A断面处的截面积[σ]――钢材允许拉应力所以拉应力符合要求。

2、剪应力计算如图所示，剪应力的最不利位置在B－B断面，其强度计算公式为：τ≤[τ]τ＝ N/S2＝320000/(50*40)＝160 N/mm²<170 N/mm²式中：τ――剪应力N――荷载S2――B-B断面处的截面积[τ]――钢材允许剪应力所以剪应力符合要求。

3、角焊缝计算P＝N/l×hf×k P≤[σ1]＝320000/(2*300*8*0.7)＝95.2 < 200N/mm²式中：P――焊缝应力N――荷载l――焊缝长度hf――焊缝高度k――折减系数[σ1]――焊缝允许应力所以角焊缝符合要求。

综合上述计算，此规格吊耳能满足该梁的吊装施工。

吊⽿计算书吊⽿及吊具计算书1.钢筋吊环计算σ=9807*G/n.A≤[σ]σ：吊环承受拉应⼒n：吊环的截⾯个数：1个吊环2，2个吊环为4，4个吊环为6。

A：⼀个吊环的钢筋截⾯⾯积（mm）2。

G：构件重量（t）。

9807：（t）吨换算成⽜顿（N）。

[σ]：吊环的允许拉应⼒，取50N/mm2，（考虑动⼒系数、钢筋弯折引起的应⼒集中系数，钢筋⾓度影响系数等）。

（公路桥涵施⼯规范）（1）.类型1：4个Φ16吊环能承受的最⼤重量：G max=6*2.011*102*50/9807=6.15 t（2）.类型1：4个Φ20吊环能承受的最⼤重量：G max=6*3.14*102*50/9807=9.5t（3）.类型2：4个Φ22吊环能承受的最在重量：G max=6*3.801*102*50/9807=11.6 t（4）.类型2：4个Φ25吊环能承受的最在重量：G max=6*4.906*102*50/9807=15.0 t（5）.类型3：4个Φ28吊环能承受的最在重量：G max=6*6.1544*102*50/9807=18.7t（6）.类型3：4个Φ32吊环能承受的最在重量：G max=6*8.0384*102*50/9807=24.5t2、钢板吊⽿计算a.按钢板容许拉应⼒计算σ=9807*K*G/n*A≤[σ]σ：吊⽿承受拉应⼒。

K：动⼒系数，取1.5。

n：吊⽿的截⾯个数：1个吊⽿2，2个吊⽿为4，4个吊⽿为6。

A：⼀个吊环的钢筋截⾯⾯积（mm）2。

G：构件重量（t）。

9807：（t）吨换算成⽜顿（N）。

[σ]：钢板容许拉应⼒，取80N/mm2b.按钢板局部承压计算σ’=9807*K*G/n*A≤[σ]σ’：吊⽿钢板承受压应⼒。

K：动⼒系数，取1.5。

n：吊环数量：1个吊⽿1，2个吊⽿为2，4个吊⽿为3。

A：⼀个吊环的钢筋截⾯⾯积（mm）2。

G：构件重量（t）。

9807：（t）吨换算成⽜顿（N）。

[σ]：吊环的容许压应⼒，取215N/mm2c.按板板承受剪应⼒计算τ=9807*K*G/n*A≤[σ]τ：吊⽿承受剪应⼒。
