汽车线束知识点

一、什么叫汽车线束？汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。

二、制造汽车线束的体系有哪些？1、以欧美国家划分，包括中国:使用TS16949体系来对制造过程进行控制。

2、以日本为主：如丰田、本田他们有自己的体系来控制制造过程。

随着汽车功能的增加，电子控制技术的普遍应用，电气件越来越多，电线也会越来越多，线束也就变得越粗越重。

因此先进的汽车就引入了CAN总线配置，采用多路传输系统。

与传统线束比较，多路传输装置大大减少了导线及联插件数目，使布线更为简易。

三、汽车线束的常用规格是什么？汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。

四、汽车线束的材料有哪些？汽车线束对材料的要求也非常严格。

包括其电气性能、材料散发性、耐温性等等，都比一般的线束要求要高，特别是涉及到安全方面的：如方向控制系统、刹车这些重要组件的线束，要求更为严格。

五、汽车线束的功能是什么？汽车线束从功能上来分，有运载驱动执行元件(作动器)电力的电力线和传递传感器输入指令的信号线二种。

电力线是运送大电流的粗电线，而信号线是不运载电力的细电线(光纤维通信)；例如信号电路用的导线截面积为0.3、0.5mm2。

在电机、执行元件用的导线截面积为0.85、1.25mm2，而电源电路用导线截面积为2、3、5mm2；而特殊电路(起动机、交流发电机、发动机接地线等)则有8、10、15、20mm2不同规格。

导线截面积越大，电流容量也越大。

电线的选择，除了考虑电气性能外，还要受到车载时物理性能的制约，因此其选择范围很广。

例如，出租汽车上的频繁开/关的车门和跨越车身之间的电线应该由挠曲性能良好的导线构成。

在温度高的部位使用的导线，一般采用绝缘性和耐热性良好的氯乙烯、聚乙烯包覆的导线。

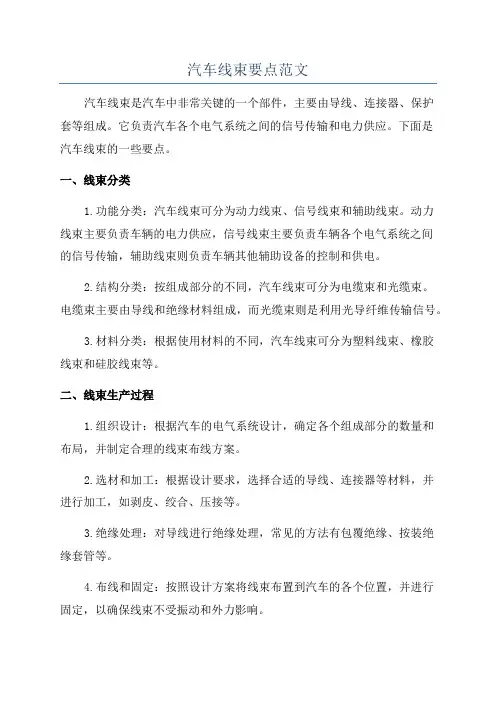

汽车线束要点范文汽车线束是汽车电气系统的重要组成部分，负责将各种电线、电缆、连接器等组件进行统一管理和布局，以实现汽车电气系统的正常运行。

下面是关于汽车线束的一些要点：1.汽车线束的功能：汽车线束的主要功能是提供电力和信号传输的通道，将各个电器设备与电源和控制器相连接，实现电力供应、功能控制和数据传输等功能。

2.汽车线束的组成：汽车线束由多条电线和电缆组成，通过绝缘套管、束线带和保护套等组件进行固定和保护。

线束中还包含了多个连接器，用于连接线束和各类传感器、开关、显示器等电器设备。

3.汽车线束的分类：根据用途和功能的不同，汽车线束可以分为动力线束和信号线束。

动力线束主要负责传输高电流电源，如发动机线束和电池线束；信号线束则负责传输低电流信号，如控制信号线束和仪表线束。

4.汽车线束的材料：汽车线束的外护套一般采用耐油、耐高温、阻燃性能良好的材料，如PVC、TPU和欧标阻燃料。

电线和电缆的导体一般采用铜线，以保证电流传输的稳定性和可靠性。

5.汽车线束的制造工艺：汽车线束的制造通常包括导线剥皮、绞合、编织和套管等工艺。

这些工艺需要借助专用的线束加工设备，如剥皮机、绞线机和编织机等。

6.汽车线束的测试和验收：汽车线束在生产过程中需要进行严格的测试和验收，以确保质量和可靠性。

常见的测试项目包括电气测试、耐环境测试和机械强度测试等。

7.汽车线束的维修与更换：汽车线束在长时间使用后可能会出现磨损、断线或老化等问题，需要进行维修或更换。

维修时需要使用专用的线束维修工具和原厂备件，以保证维修质量。

8.汽车线束的发展趋势：随着汽车电子技术的快速发展，汽车线束也面临着新的挑战和发展机遇。

未来，汽车线束将更加智能化、集成化和模块化，以适应新能源汽车、自动驾驶和互联网汽车等新兴领域的需求。

综上所述，汽车线束是汽车电气系统中不可或缺的一部分，它被广泛应用于汽车制造和维修领域。

了解汽车线束的要点，有助于我们更好地理解汽车电气系统的运行原理和维护方法，提高汽车的安全性和可靠性。

汽车电线束的基础知识汽车电线束的基础:１.汽车电线束的定义:用电线、端子、护套等组成，用来传递信号和能量的电线束的集成。

２.汽车电线束的作用:信号和能量传递纽带和桥梁的作用。

３．汽车电线束的重要性：1)是汽车的血脉。

2)是信号和能量传递纽带和桥梁。

3)关系到人的生命和财产的安全。

4.汽车电线束主要零部件的组成及其作用:5.汽车电线束的种类:前横梁线束(车前线束)发动机线束仪表线束地板线束左前门线束右前门线束左后门线束右后门线束行李箱线束顶篷线束前舱线束变速箱搭铁线束发动机搭铁线束后保线束空调线束汽车电线束制作工艺流程:1.下料:电线,作业标准(剪线看板),设备操作规程.2)输出:符合剪线看板要求的电线束.3)品质管控重点:a.线色,线径,线长,剥线长度,符合剪线看板的要求.b.电线无刮伤,脱皮处无伤及线芯.2.组装:1)输入:电线,压着之前反穿用的物料(如:密封堵,热缩管),作业指导书.2)输出:反穿好的端子线.3)管控重点:穿的物料符合标准要求,方向和位置是对的.3.压着:1)输入:电线,金属端子,作业指导书(剪线看板),设备操作指导书. 2)输出:压着好的端子线.3)管控重点:a.压着后的状态符合剪线看板的要求.b.端子与电线的铆合后的脱拔力符合标准要求4.中脱:1)输入:端子电线, 作业指导书(剪线看板)2)输出:中脱好的端子线.3)管控重点:中脱位置符合标准要求,方向和位置是对的.5.压接:端子电线, 作业指导书(剪线看板,成组分析)2)输出:压接好的端子线.3)管控重点:压接位置和方向符合标准要求.6.接点包胶布:1)输入:压接好的端子线, 作业指导书.2)输出:压接点包扎好的端子线.3)管控重点:压接位置包扎符合标准要求.7.成组:1)输入:端子线, 作业标准(成组分析),成组作业指导书.2)输出:成组好的端子线.3)管控重点:成组好的端子线符合标准要求.8.装配:1)输入:成组好的端子线, 作业标准(成组分析),装配作业指导书.2)输出:成品线.3)管控重点:外观,尺寸和导通符合标准要求.９.导通检查:1)输入:包扎好的成品线, 作业标准(成组分析),导通作业指导书.导通好的成品线.3)管控重点:成品线回路符合标准要求.10.外观检查:1)输入:导能好的成品线, 作业标准(线束原理图),外观作业指导书.2)输出:外观检查好的成品线.3)管控重点:成品线外观符合标准要求.11.包装:1)输入:检查好的成品线, 包装作业指导书.2)输出:打包好的成品线.3)管控重点:品名,品号,数量,包装方式符合标准要求.汽车电线束品质检验:1.汽车电线束检查:1)尺寸检查．2)电线外观检查.3)绝缘层压接部位弯折试验．4)电线与端子连接,刺破连接,接点拉力和撕裂力试验.5)端子与导体压接,压接接点横断面检验.6)端子与电线压接处的电压降试验.7)接点防水试验.8)线路导通短断路,错路的检验.9)电线束耐低温试验.10)电线束耐高温试验.11)电线束耐温度变化试验.12)电线束耐温度.湿度循环变化试验.13)电线束耐振动试验.14)电线束耐盐雾试验.15)电线束耐工业常溶剂试验.2.电线束出厂检验:1)电线束尺寸．2)端子与电线连接.3)电线束包扎.4)零件安装.5)接点防水.6)线束导通,短路,错路.7)拉力.8)接点拉力和撕裂力.9)密封堵压接.3.电线束型式试验:1)耐振动性能．2)耐盐雾性能.3)接点间尺寸.4)压接接点横断面.5)端子与导体横断面.6)电压降.7)耐工业溶剂性能.8)耐低温性能.9)耐高温性能.10)耐温度变化性能.11)耐温度湿度循环变化性能.。

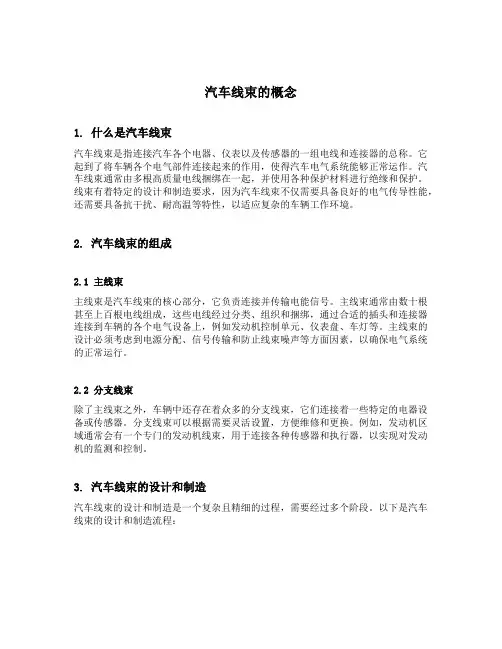

汽车线束的概念1. 什么是汽车线束汽车线束是指连接汽车各个电器、仪表以及传感器的一组电线和连接器的总称。

它起到了将车辆各个电气部件连接起来的作用，使得汽车电气系统能够正常运作。

汽车线束通常由多根高质量电线捆绑在一起，并使用各种保护材料进行绝缘和保护。

线束有着特定的设计和制造要求，因为汽车线束不仅需要具备良好的电气传导性能，还需要具备抗干扰、耐高温等特性，以适应复杂的车辆工作环境。

2. 汽车线束的组成2.1 主线束主线束是汽车线束的核心部分，它负责连接并传输电能信号。

主线束通常由数十根甚至上百根电线组成，这些电线经过分类、组织和捆绑，通过合适的插头和连接器连接到车辆的各个电气设备上，例如发动机控制单元、仪表盘、车灯等。

主线束的设计必须考虑到电源分配、信号传输和防止线束噪声等方面因素，以确保电气系统的正常运行。

2.2 分支线束除了主线束之外，车辆中还存在着众多的分支线束，它们连接着一些特定的电器设备或传感器。

分支线束可以根据需要灵活设置，方便维修和更换。

例如，发动机区域通常会有一个专门的发动机线束，用于连接各种传感器和执行器，以实现对发动机的监测和控制。

3. 汽车线束的设计和制造汽车线束的设计和制造是一个复杂且精细的过程，需要经过多个阶段。

以下是汽车线束的设计和制造流程：3.1 设计汽车线束的设计从产品需求开始，根据车辆的电气系统要求、接口规范以及可靠性和成本考虑，确定线束的布局、电线规格、连接器类型等。

设计师需要同时考虑线束的形状、大小和安装位置，以确保它可以适应车辆的结构和装配需求。

3.2 选材合适的材料对汽车线束的性能至关重要。

一般来说，热塑性材料在汽车线束中是最常用的，因为它们具有良好的绝缘性能和耐高温特性。

同时，选材还需要考虑线束的抗老化、抗震动和阻燃等要求。

3.3 制造汽车线束的制造主要包括电线加工、连接器安装、绝缘保护等工艺。

电线加工包括裁剪、剥皮、镀锡等步骤，以确保电线头部的良好导电性能。

汽车线束培训材料一、什么是汽车线束汽车线束是指将车辆各个电气部件间的连接线集中束缚在一起的电子装置。

它由多根导线组成，通过绝缘材料和保护套管进行固定和保护。

二、线束的组成1. 导线：导电的金属材料，用于传输电流和信号。

2. 绝缘材料：覆盖在导线表面，起到隔离导线与外界的作用。

3. 套管：用于将导线束缚在一起，保护和固定线束结构。

三、汽车线束的重要性1. 提供传输和连接功能：汽车线束将各个电气部件间的导线连接在一起，确保电流和信号的传输。

2. 保护导线：线束的绝缘材料和套管可以有效保护导线免受外界环境的损伤，延长线束的使用寿命。

3. 美观整洁：线束通过束缚导线，使整个车辆电气布线看起来整洁有序。

4. 提高安全性：线束的固定和保护作用可以防止导线短路、脱落等问题，提高车辆的安全性能。

四、汽车线束的制造工艺1. 导线剥离：将导线长度根据需要进行剪切和剥离绝缘层，露出需要连接的导线端。

2. 引线：将导线根据设计要求连接至电气部件或插头插座上。

3. 线束编织：将需要连接的导线根据线束设计方案进行编织，通过绳扣或绑带固定线束。

4. 绝缘处理：对线束进行绝缘处理，避免导线之间短路和腐蚀。

5. 套管装配：在编织好的线束上安装套管，保护整个线束结构。

6. 质量检测：对线束进行抗拉力、电阻、绝缘耐压等测试，确保线束质量合格。

五、汽车线束的维护与保养1. 定期检查：定期检查线束的外观是否完好，无暴露的导线、剥落的绝缘材料等情况。

2. 清洁保养：保持线束表面的清洁，避免灰尘和脏物进入线束，影响导线的导电效果。

3. 防止过度拉伸：避免过度拉伸导致线束断裂或导线松脱，保持线束的结构完整性。

4. 防水防潮：线束部位应防止水汽进入，避免导致线束受潮而引发电路故障。

六、线束技术的发展趋势1. 空心线束：采用空心导线构造线束，减轻整车重量，提高燃油经济性。

2. 多功能线束：线束不仅仅传输电流和信号，还能实现数据传输、感应和控制等功能，提高汽车智能化水平。

关于汽车线束的小常识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车上的电器配置、功能也越来越多，所以连接各个电器件的线束也越来越复杂，成为当代汽车故障的多发环节，也因此在汽车设计和生产制造中受到越来越多的关注。

今天就带大家了解一下汽车线束的种类、故障模式、检查方法。

线束的种类1.普通导线普通导线通常由多股细铜线制成。

采用多股形式有较好的抗折性，不容易因反复振动而折断。

普通导线由两部分组成：铜芯和外包的绝缘材料。

绝缘材料通常使用PVC材料，有如下几点优势：①大电流下不会熔化②不会产生明火③重量轻2.屏蔽导线屏蔽导线的主要作用是防止电磁干扰。

如果信号线束靠近大电流或高电压的线束或元件，信号导线会受到电磁干扰导致信号失准。

屏蔽导线外层包裹着铝箔或网状线束用于接地。

电磁波干扰被直接接地消除。

线束三维布局走向设计线束的走向布局及分段，是根据车身锁金的具体情况，结合全车电器件的分布综合来考虑的。

线束的走向分段不可拘泥某种形式，而是要在车身锁金能够满足线束布置的前提下，从整车电气角度来考虑其分布走向。

线束三维布局走向的主要原则下面详细介绍线束三维布局走向中需要考虑的主要原则。

1）装配工艺性好线束的走向分段设计一定要满足易于装配这个前提，尽量不要给总装增加过多的工序，可考虑分装，如门线、仪表板线等：同时.，要考虑最好不要使用特殊工具就可以完成装配。

2）可维护性好这一点是与第I点相呼应的，不仅仅要易于装配，在售后维修方面，也要易于拆卸，不可以因为要维修某个电器件需要拆下某段线束，而拆除其他多个零部件，否则就将增加不必要的维修工时。

基于这一点，在线束设计时需要考虑如下几点：①所有线束的插接件应该布置在手可以触及的地方。

或简单拆卸一些零部件后。

可以触及插接件；②对于只能用一只手插拔的插接件，另一端插接件应该固定在车身上；③同一部位的插接件应该应用颜色、大小、内部定位等方法，防止错装；④插接件末端的线束应该预留一定的长度，以便于插接件的插拔，对于开关端的线束建议预留80〜IoOmm,仪表、音响、空调面板等维修率比较高的电器件。

汽车线束设计重点知识点随着汽车电子化程度的不断提高，汽车线束设计显得越来越重要。

汽车线束作为汽车电气系统的重要组成部分，承载着传输电力和信号的功能，关乎着整车的安全运行和性能表现。

本文将介绍汽车线束设计的重点知识点，帮助读者了解汽车线束设计的基本原理和要点。

一、线束设计的基本原理汽车线束设计是将散布在汽车各个部位的电线和电缆进行合理布线和集中管理的过程。

其基本原理如下：1. 电源和负载分离原则：汽车线束中应将电源和负载电线分开布置，以避免相互干扰和发生短路故障。

2. 线束整体性原则：线束电线应按照功能和使用频率进行划分和组合，形成独立的线束系统，以方便安装和维护。

3. 电线截面积匹配原则：根据电线的负载电流和长度，选取合适的电线截面积，保证电能的传输效率和线束的可靠性。

4. 直线段和弯曲段合理布置原则：在线束设计中，应减少电线的弯曲和拧绕，降低电线的损耗和故障概率。

5. 防护措施原则：对于暴露在外部环境中的线束，应采取适当的保护措施，如绝缘套管、护套等，以防止受到外力损害。

二、线束设计的重点知识点1. 线束引出方式线束的引出方式主要有直线引出和分支引出两种。

直线引出是指将线束从一个位置直线引出，适用于负载集中的情况，可以提高线束布线的简洁性和可靠性。

分支引出是指将线束分为多个分支，适用于负载分散的情况，可以方便地将不同部位的负载连接到电源。

2. 电线的截面积选择电线的截面积选择应根据负载电流和传输距离来确定。

一般来说，负载电流越大、传输距离越长，所需的电线截面积就越大。

常用的电线截面积有0.5mm²、1.0mm²、1.5mm²等。

3. 弯曲半径要求电线在弯曲过程中会产生一定的应力，过小的弯曲半径会导致电线受力过大，容易断裂或损坏。

因此，在线束设计中，应根据电线的直径和材料的弹性模量等因素，合理确定弯曲半径的最小值。

4. 线束固定和保护措施线束固定和保护的目的是保证线束在汽车运行过程中的稳定和安全。
