电源管理芯片工作原理和应用本文主要是关于电源管理芯片的相关介绍，并着重对电源管理芯片进行了详尽的阐述。

电源管理芯片电源管理芯片（Power Management Integrated Circuits），是在电子设备系统中担负起对电能的变换、分配、检测及其他电能管理的职责的芯片。

主要负责识别CPU供电幅值，产生相应的短矩波，推动后级电路进行功率输出。

常用电源管理芯片有HIP6301、IS6537、RT9237、ADP3168、KA7500、TL494等。

基本类型主要电源管理芯片有的是双列直插芯片，而有的是表面贴装式封装，其中HIP630x系列芯片是比较经典的电源管理芯片，由著名芯片设计公司Intersil设计。

它支持两/三/四相供电，支持VRM9.0规范，电压输出范围是1.1V-1.85V，能为0.025V的间隔调整输出，开关频率高达80KHz，具有电源大、纹波小、内阻小等特点，能精密调整CPU供电电压。

应用范围电源管理芯片的应用范围十分广泛，发展电源管理芯片对于提高整机性能具有重要意义，对电源管理芯片的选择与系统的需求直接相关，而数字电源管理芯片的发展还需跨越成本难关。

当今世界，人们的生活已是片刻也离不开电子设备。

电源管理芯片在电子设备系统中担负起对电能的变换、分配、检测及其它电能管理的职责。

电源管理芯片对电子系统而言是不可或缺的，其性能的优劣对整机的性能有着直接的影响。

提高性能所有电子设备都有电源，但是不同的系统对电源的要求不同。

为了发挥电子系统的最佳性能，需要选择最适合的电源管理方式。

首先，电子设备的核心是半导体芯片。

而为了提高电路的密度，芯片的特征尺寸始终朝着减小的趋势发展，电场强度随距离的减小而线性增加，如果电源电压还是原来的5V，产生的电场强度足以把芯片击穿。

所以，这样，电子系统对电源电压的要求就发生了变化，。

mp3/mp4/pmp IC集，里面集成有各种电源IC，功放驱动IC 等一、彩屏OLED升压ICPJ1937B 可提供MP3 OLED电源电压9.0V或12.0V. 输入电压2.5V-6.0V,反馈电压1.23V. 可直接替换AIC1896/LM2703/AT1308/TPS61041/LT1615/G5103/RT9284B兼容XC9116/RT9271/LT1937 SOT-25二、白光LED背光驱动ICPJ1937A串联恒流输出电流,最大可串联4个LED, 反馈电压0.2V. 可直接替换XC9116/RT9271/G5121/RT9284A兼容AIC1896/LM2703/AT1308/TPS61041/LT1615 SOT-25PJ2126 串联恒流输出电流,3.0V输入时可串联4个白灯,3.6V输入时可串联6个白灯. 输入电压2.7V-5.5V, 最高可耐压30V.反馈电压0.1V. 可直接替换MP3204/CP2126/LT1937/MP1516/MP1518/AN1588/ZD1937/PT4101兼容XC9116/RT9271/AIC1896/LM2703/A T1308/TPS61041/LT1615 SOT-25三、带OVP白光LED背光驱动ICPJ5121C 串联恒流输出电流,最大可串联8个LED, 最高可升至28V,可耐压35V.输入电压2.5V-6.0V.带过电压保护管脚,可以空载. 反馈电压0.1V. 可直接替换MP3202/MP3204/CP2126/LT1937/MP1516/MP1518/AN1588兼容G5121/XC9116/RT9271/RT9284A/AIC1896/LM2703/AT1308/TPS61041/LT1615 SOT-26PJ5121A串联恒流输出电流,最大可串联4个LED, 最高可升至17V,可耐压20V.输入电压2.5V-6.0V.带过电压保护管脚,可以空载. 反馈电压0.25V. 可直接替换G5121/XC9116/RT9271/RT9284A兼容MP3204/CP2126/LT1937/MP1516/MP1518/AN1588/AIC1896/LM2703/A T1308/TPS61041/LT1615 SOT-26五、并联式白光LED背光驱动ICPJ7110 输入电压2.7V-6.0V,输出3路,并联3个白光LED, 恒流输出电流可达20mA,无须外围元件. 输出短路/开路保护可直接替换AMC7110 SOT-26PJ7111 输入电压2.7V-6.0V,输出4路,并联4个白光LED, 恒流输出电流可达20mA,无须外围元件. 输出短路/开路保护可直接替换AMC7111 MSOP8PJ3200 输入电压2.7V-4.5V,输出电压为5V,驱动电流最大可达100mA.并联恒流输出,最大可并联5个LED. 可直接替换LTC3200/AA T3110/RT9361/AIC1848 SOT-26PJ9362 输入电压2.7V-5.5V,驱动电流最大可达120mA.并联恒流输出,最大可并联4个LED. 可直接替换RT9362 QFN16（3X3）PJ60230 输入电压2.7V-5.5V,驱动电流最大可达120mA.并联恒流输出,最大可并联4个LED. 可直接替换TPS60230 QFN16（3X3）PJ3114 输入电压2.7V-5.5V,驱动电流最大可达120mA.并联恒流输出,最大可并联6个LED. 可直接替换AA T3114 QFN16五、全系列LDO电压稳压ICXC6206 series 输出电压从 1.5V至 5.0V(每隔0.1V都有一型号),输出电流最大至250mA. SOT23XC6206P152MR 输出电压1.5V,输出电流最大至250mA. SOT23XC6206P302MR 输出电压3.0V,输出电流最大至250mA. SOT23XC6206P332MR 输出电压3.3V,输出电流最大至250mA. SOT23六、全系列LDO电压稳压ICPJ6206 series 输出电压从1.5V至5.0V(每隔0.1V都有一型号),输出电流最大至250mA. 兼容Torex XC6206/RT9166 /RT9169 series SOT23/SOT89/TO92PJ6206P153XX 输出电压 1.5V,输出电流最大至250mA. 兼容Torex XC6206P152XX SOT23/SOT89/TO92PJ6206P202XX 输出电压 2.0V,输出电流最大至250mA. 兼容Torex XC6206P202XX SOT23/SOT89/TO92PJ6206P302XX 输出电压 3.0V,输出电流最大至250mA. 兼容Torex XC6206P302XX SOT23/SOT89/TO92PJ6206P332XX 输出电压 3.3V,输出电流最大至250mA. 兼容Torex XC6206P332XX SOT23/SOT89/TO92七、带使能端LDO电压稳压ICXC6204B series 输出电压从1.5V至6.0V(每隔0.05V都有一型号),输出电流最大至150mA. 兼容XC6219B/RT9167/RT9193 series SOT25XC6204B332MR 输出电压3.3V,输出电流最大至150mA. 兼容Torex XC6219B332XX SOT25 XC6204B302MR 输出电压3.0V,输出电流最大至150mA. 兼容Torex XC6219B302XX SOT25 XC6204B282MR 输出电压2.8V,输出电流最大至150mA. 兼容Torex XC6219B282XX SOT25 XC6204B272MR 输出电压2.7V,输出电流最大至150mA. 兼容Torex XC6219B272XX SOT25 XC6204B252MR 输出电压2.5V,输出电流最大至150mA. 兼容Torex XC6219B252XX SOT25 XC6204B182MR 输出电压1.8V,输出电流最大至150mA. 兼容Torex XC6219B182XX SOT25 八、全系列带使能端LDO电压稳压ICPJ6204B series 输出电压从1.2V至5.0V(每隔0.1V都有一型号),输出电流最大至400mA. 兼容Torex XC6204B/XC6219B/RT9167/RT9193 series SOT25/SC70-5PJ6204B182MR/UR 输出电压 1.8V,输出电流最大至400mA. 兼容TorexXC6204B182XX SOT25/SC70-5PJ6204B252MR/UR 输出电压 2.5V,输出电流最大至400mA. 兼容Torex XC6204B252XX SOT25/SC70-5PJ6204B282MR/UR 输出电压 2.8V,输出电流最大至400mA. 兼容Torex XC6204B282XX SOT25/SC70-5PJ6204B302MR/UR 输出电压 3.0V,输出电流最大至400mA. 兼容Torex XC6204B302XX SOT25/SC70-5PJ6204B332MR/UR 输出电压 3.3V,输出电流最大至400mA. 兼容Torex XC6204B332XX SOT25/SC70-5八、音频放大ICPJ4890 1.25W音频放大IC 兼容LM4890/LM4889/LM4990 MSOP8/SMD9PJ4871S/P 1.5W关断模式音频放大IC 兼容LM4871 SOP8/DIP8九、单节锂电线性充电ICPJ4054MR 单节锂电线性，电IC,可编程充电电流最大可达800mA,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. 兼容LTC4054 SOT25PJ4015M 单节锂电线性充电IC,可编程充电电流最大可达150mA,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. MSOP8PJ4050S 单节锂电线性充电IC,可编程充电电流最大可达500mA,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. SOP8PJ4100 单节锂电线性充电IC,可编程充电电流最大可达1A,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. DFN10十、DC/DC降压变换ICPJ3406NFB 输入电压 2.5V-5.5V,输出电压可调,输出电流最大至700mA. 直接替换LT3406/A T1366/APS1006兼容XC9216/TPS6220X SOT25PJ3406N15 输入电压 2.5V-5.5V,输出电压 1.5V,输出电流最大至700mA. 直接替换LT3406/A T1366/APS1006兼容XC9216/TPS62201 SOT25PJ3406N18 输入电压 2.5V-5.5V,输出电压 1.8V,输出电流最大至700mA. 直接替换LT3406/A T1366/APS1006兼容XC9216/TPS62202 SOT25PJ9216NFB 输入电压2.5V-5.5V,输出电压可调,输出电流最大至700mA. 直接替换XC9216/TPS62200兼容LT3406/A T1366 SOT25PJ9216N33 输入电压2.5V-5.5V,输出电压3.3V,输出电流最大至700mA. 直接替换XC9216/TPS62203兼容LT3406/A T1366 SOT25PJ9216N18 输入电压2.5V-5.5V,输出电压1.8V,输出电流最大至700mA. 直接替换XC9216/TPS62202兼容LT3406/A T1366 SOT25PJ9216N15 输入电压2.5V-5.5V,输出电压可调,输出电流最大至700mA. 直接替换XC9216/TPS62201兼容LT3406/A T1366 SOT25八、1A DC/DC降压变换ICPJ4105S 输入电压2.5V-18V,输出电压可调,输出电流在输入电压5V时可达600mA, 输入电压12V时可达1A, 输入电压15-18V时可达1.5A.反馈电压0.2V. SOP8PJ1102S 输入电压2.5V-18V,输出电压可调,输出电流在输入电压5V时可达600mA, 输入电压12V时可达1A, 输入电压15-18V时可达1.5A.反馈电压1.0V. SOP8十、双路LDO电压稳压ICPJ6411 series 双路输出电压,每路输出电压从1.5V至6.0V(每隔0.1V都有一型号),每路输出电流最大至300mA. 兼容XC6411 series SOT25PJ6411P1530MR 输出电压 1.5V+3.0V,输出电流最大至300mA. 兼容Torex XC6411P1530MR SOT25PJ3402 series 双路输出电压,每路输出电压从1.5V至6.0V(每隔0.1V都有一型号),每路输出电流最大至300mA. 兼容RCR3402 series SOT25PJ3402P1530MR 输出电压1.5V+3.0V,输出电流最大至300mA. 兼容RCR3402-13A SOT25 十、双路带使能端LDO电压稳压ICPJ6401 series 双路输出电压,每路输出电压从1.3V至6.0V(每隔0.05V都有一型号),每路输出电流最大至300mA,每路均带使能端控制. 兼容XC6401 series SOT26PJ6401P2528MR 输出电压 2.5V+2.8V,输出电流最大至300mA. 兼容Torex XC6401P2528MR SOT26PJ6401P1825MR 输出电压 1.8V+2.5V,输出电流最大至300mA. 兼容Torex XC6401P1825MR SOT26PJ6401P1828MR 输出电压 1.8V+2.8V,输出电流最大至300mA. 兼容Torex XC6401P1828MR SOT26PJ9182 series 双路输出电压,每路输出电压从1.3V至6.0V(每隔0.05V都有一型号),每路输出电流最大至300mA,每路均带使能端控制. 兼容RT9182 series SOT26PJ9182P2818MR 输出电压2.8V+1.8V,输出电流最大至300mA. 兼容RT9182-2818MR SOT26 PJ9182P3318MR 输出电压3.3V+1.8V,输出电流最大至300mA. 兼容RT9182-3318MR SOT26 PJ9182P2518MR 输出电压2.5V+1.8V,输出电流最大至300mA. 兼容RT9182-2518MR SOT26 PJ9182P3325MR 输出电压3.3V+2.5V,输出电流最大至300mA. 兼容RT9182-3325MR SOT26 PJ9182P2825MR 输出电压2.8V+2.5V,输出电流最大至300mA. 兼容RT9182-2825MR SOT26 十三、P/N沟道超高速开关场效应管PJ2301 P沟道超高速开关场效应管,低通态电阻,低压驱动,高效节能. 兼容XP152A/Si2301/Si2305/AO3401 SOT23PJ2302 N沟道超高速开关场效应管,低通态电阻,低压驱动,高效节能. 兼容XP151A/Si2302/Si2306/AO3400 SOT23PJ2305 P沟道超高速开关场效应管,低通态电阻,低压驱动,高效节能. 兼容XP152A/Si2301/Si2305/AO3401 SOT23十、全系列低电压检测IC(复位IC)PJ61C/N series 检测电压从1.1V至6.0V(每隔0.1V都有一型号),分CMOS和N-Channel输出兼容Torex XC61FC/N、RT9808/RT9809 series SOT23/SOT89/TO92PJ61C212XX 检测电压2.1V,CMOS输出. 兼容Torex XC61FC2112XX SOT23/SOT89/TO92 PJ61C252XX 检测电压2.5V,CMOS输出. 兼容Torex XC61FC2512XX SOT23/SOT89/TO92PJ61C272XX 检测电压2.7V,CMOS输出. 兼容Torex XC61FC2712XX SOT23/SOT89/TO92 PJ61N183XX 检测电压 1.8V, N-Channel输出. 兼容Torex XC61FN1812XX SOT23/SOT89/TO92PJ61N222XX 检测电压 2.2V, N-Channel输出. 兼容Torex XC61FN2212XX SOT23/SOT89/TO92PJ61N242XX 检测电压 2.4V, N-Channel输出. 兼容Torex XC61FN2412XX SOT23/SOT89/TO92十、DC/DC升压变换ICPJ271CP/M/M5 输入电压0.9V-8.0V,输出电压2.7V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ301CP/M/M5 输入电压0.9V-8.0V,输出电压3.0V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ331CP/M/M5 输入电压0.9V-8.0V,输出电压3.3V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ361CP/M/M5 输入电压0.9V-8.0V,输出电压3.6V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ381CP/M/M5 输入电压0.9V-8.0V,输出电压3.8V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ401CP/M/M5 输入电压0.9V-8.0V,输出电压4.0V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ421CP/M/M5 输入电压0.9V-8.0V,输出电压4.2V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ451CP/M/M5 输入电压0.9V-8.0V,输出电压4.5V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ501CP/M/M5 输入电压0.9V-8.0V,输出电压5.0V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ571CP/M/M5 输入电压0.9V-8.0V,输出电压5.7V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25六、低电压启动DC/DC升压可调变换ICPJ3401MR 输入电压0.8V-6.0V,输出电压 6.0V可调,输出电流最大至300mA. 反馈电压1.25V. SOT25十、大电流DC/DC同步升压变换ICPJ3400 输入电压0.9V-5.0V,输出电压 2.5-5.5V可调,输出电流最大至600mA，可省二极管. 兼容LTC3400/LTC3429/ series SOT26十二、DC/DC同步升降压变换ICPJ3440M 输入电压 1.8V-5.5V,输出电压 1.8V-5.5V可调,输出电流最大至600mA. 兼容LTC3440 MSOP10六、低电压启动DC/DC高升压变换ICPJ1615MR 输入电压 1.0V-12V,输出电压最大可达34V可调,输出电流最大至350mA. 反馈电压1.23V. 兼容LTC1615 series SOT25三、低电压启动可调DC/DC升压变换ICPJ9104AMR 输入电压0.9V-10V,输出电压最大可达30V可调, 反馈电压3.3V，外置场效应管，输出电流最大至2A. 兼容XC9104 series SOT25PJ9105AMR 输入电压0.9V-10V,输出电压最大可达12V可调, 反馈电压1.25V，外置场效应管，输出电流最大至1.5A. 兼容XC9104 series SOT25十二、DC/DC升压变换ICPJ9266XX 输入电压2.0V-6.5V, 最低至0.9V启动,输出电压1.25V-7.0可调,输出电流最大至300mA,反馈电压 1.25V.可外置场效应管，输出电压最大可达12V可调,输出电流最大至 1.5A. 兼容RT9266 SOT26/SOT-89-5三、DC/DC升压变换恒流ICPJ3450PR 输入电压0.8V-10V, 输出电流恒流,最大设定为500mA, 或输出电压最大可达2.5-6.0V可调. SOT-89-5十四、EL 冷光片驱动ICPJ6540C/S/TS 20-40cm2以下冷光片背光驱动IC 无需三极管/变压器，干扰小，噪声低 Dice/SOP8/TSSOP8PJ6543S/TS 100-300cm2以下冷光片背光驱动IC 无需三极管/变压器，干扰小，噪声低 SOP8/TSSOP8十五、单门CMOS逻辑电路PJ74UL series 单门CMOS逻辑电路,功耗低,可超越S-TTL高速工作,可实现5V变3V系统的电平变换. 兼容XC74UL series SOT23-5PJ74UL00MR 2输入与非门(无缓冲) 兼容XC74UL00 SOT23-5PJ74UL02MR 2输入或非门(无缓冲) 兼容XC74UL02 SOT23-5PJ74UL04MR 反相器(无缓冲) 兼容XC74UL04 SOT23-5PJ74UL08MR 2输入与门(无缓冲) 兼容XC74UL08 SOT23-5PJ74UL32MR 2输入或门(无缓冲) 兼容XC74UL32 SOT23-5PJ74UL34MR 缓冲器 SOT23-5PJ74UL86MR 2输入异门兼容XC74UL86 SOT23-5PJ74UL4066MR 模拟开关兼容XC74UL4066 SOT23-5十、LDO电压稳压IC（SOT-89）PJ1130 series 输出电压从1.5V至 5.0V(每隔0.1V都有一型号),输出电流最大至300mA. 兼容ET5201/UR133/BL8550 XC6206/RT9166/RT9169series SOT89PJ1130UB/A33 输出电压3.3V,输出电流最大至300mA. 兼容Torex XC6206P332XX SOT89 PJ1130UB36 输出电压3.6V,输出电流最大至300mA. 兼容Torex XC6206P362XX SOT89十、大电流LDO电压稳压IC（SOT-89）PJ1150 series 输出电压从1.5V至 5.0V(每隔0.1V都有一型号),输出电流最大至300mA. 兼容ET5201/UR133/BL8550 XC6206/RT9166/RT9169series SOT89PJ1150UB/A33 输出电压3.3V,输出电流最大至300mA. 兼容Torex XC6206P332XX SOT89 PJ1150UB35 输出电压3.5V,输出电流最大至300mA. 兼容Torex XC6206P352XX SOT89PJ1150UB36 输出电压3.6V,输出电流最大至300mA. 兼容Torex XC6206P362XX SOT89五、大电流LDO电压稳压IC（SOT-89）PJ6214 series 输出电压为 1.8/2.8/3.3/4.2/5.0V,输出电流最大至500mA. 兼容Torex XC6214 series SOT89PJ6214P182PR 输出电压1.8V,输出电流最大至500mA. 兼容Torex XC6214P182PR SOT89 PJ6214P282PR 输出电压2.8V,输出电流最大至500mA. 兼容Torex XC6214P282PR SOT89 PJ6214P332PR 输出电压3.3V,输出电流最大至500mA. 兼容Torex XC6214P332PR SOT89 PJ6214P422PR 输出电压4.2V,输出电流最大至500mA. 兼容Torex XC6214P422PR SOT89 PJ6214P502PR 输出电压5.0V,输出电流最大至500mA. 兼容Torex XC6214P502PR SOT89 六、大电流LDO电压稳压ICPJ9121 series 输出电压为 1.5/1.8/2.5/2.8/3.0/3.3/3.6V,输出电流最大至600mA. 兼容AME8805 series SOT89PJ9121QKN/G 输出电压3.6V,输出电流最大至600mA. 兼容Torex XC6206P362PR SOT89十八、1A电压稳压ICPJ1117T series 输出电压为 1.5/1.8/2.5/3.0/3.3V/可调,输出电流最大至1A. 兼容LM1117 series SOT-223PJ1117T15LF 输出电压1.5V,输出电流最大至1A. 兼容LM1117T15 SOT-223PJ1117T18LF 输出电压1.8V,输出电流最大至1A. 兼容LM1117T18 SOT-223PJ1117T25LF 输出电压2.5V,输出电流最大至1A. 兼容LM1117T25 SOT-223PJ1117T30LF 输出电压3.0V,输出电流最大至1A. 兼容LM1117T30 SOT-223PJ1117T33LF 输出电压3.3V,输出电流最大至1A. 兼容LM1117T33 SOT-223PJ1117TALF 输出电压可调,输出电流最大至1A. 兼容LM1117TA SOT-223十九、I2C 实时时钟/日历ICPJ8563S/P/T 输入电压 1.0V-5.5V,400KHZ I2C总线接口. 兼容Philips PCF8563 SOP8/DIP8/TSSOP8JT1302S/P 输入电压2.0V-5.5V, 3线接口. 兼容Dallas DS1302 SOP8/DIP8二十、触摸屏控制ICPJ2046 内置参考电压,4线触摸屏控制IC 兼容TSC2046/ADS7846/MT6301/AK4812 QFN16/TSSOP16。

数电中，低电平一般指的是零，而高电平一般等于逻辑电路的工作电压。

数字逻辑电路中的说法，在逻辑电路中，低电平表示0，高电平表示1。

一般规定低电平为0~0.25V，高电平为3.5~5V。

也有其他的可能，如在移动设备中电池的电压会随使用时间的的推移而降低，如果规定高电平最低为3.5V的话可能设备的使用时间会大大降低，此时规定的高电平电压会低一点，最低会有1.7V左右。

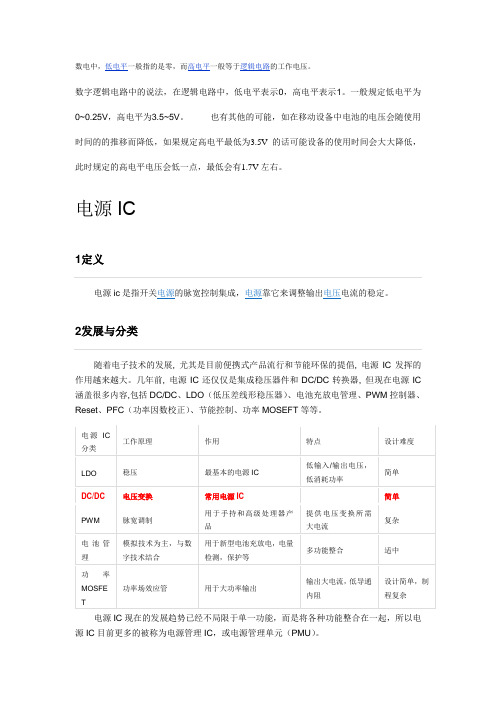

电源IC1定义电源ic是指开关电源的脉宽控制集成，电源靠它来调整输出电压电流的稳定。

2发展与分类随着电子技术的发展, 尤其是目前便携式产品流行和节能环保的提倡, 电源IC发挥的作用越来越大。

几年前, 电源IC还仅仅是集成稳压器件和DC/DC转换器, 但现在电源IC 涵盖很多内容,包括DC/DC、LDO（低压差线形稳压器）、电池充放电管理、PWM控制器、Reset、PFC（功率因数校正）、节能控制、功率MOSEFT等等。

电源IC分类工作原理作用特点设计难度LDO 稳压最基本的电源IC 低输入/输出电压，低消耗功率简单DC/DC 电压变换常用电源IC 简单PWM 脉宽调制用于手持和高级处理器产品提供电压变换所需大电流复杂电池管理模拟技术为主，与数字技术结合用于新型电池充放电，电量检测，保护等多功能整合适中功率MOSFE T 功率场效应管用于大功率输出输出大电流，低导通内阻设计简单，制程复杂电源IC现在的发展趋势已经不局限于单一功能，而是将各种功能整合在一起，所以电源IC目前更多的被称为电源管理IC，或电源管理单元（PMU）。

3电源IC在整个IC中的角色目前我们最常提到的是电子产品的数字化, 比如一台电脑主板, 最主要的是CPU, 其次是逻辑存储器, 这些都是数字化器件, 但对自然环境的检视,如对声音信号、对影像信号的拾取, 就要依靠模拟器件。

将信号输出给人类感知, 同样离不开模拟技术,比如将声音放大输出, 图像显示等。

就是目前最先进的LCD显示, 虽然是用数字技术实现, 但为了达到更佳显示效果改用LED背光, 对LED背光的控制实际又回到模拟方式。
