2017年秋季学期新版新人教版九年级数学上学期23.1、图形的旋转学案5

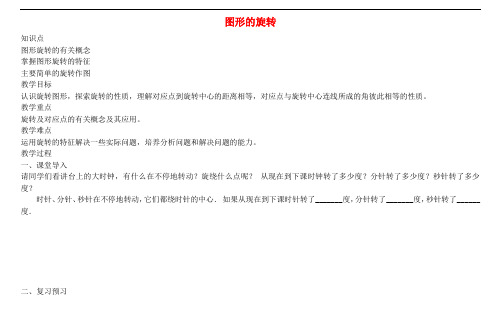

图形的旋转知识点图形旋转的有关概念掌握图形旋转的特征主要简单的旋转作图教学目标认识旋转图形，探索旋转的性质，理解对应点到旋转中心的距离相等，对应点与旋转中心连线所成的角彼此相等的性质。

教学重点旋转及对应点的有关概念及其应用。

教学难点运用旋转的特征解决一些实际问题，培养分析问题和解决问题的能力。

教学过程一、课堂导入请同学们看讲台上的大时钟，有什么在不停地转动？旋绕什么点呢？•从现在到下课时钟转了多少度？分针转了多少度？秒针转了多少度？时针、分针、秒针在不停地转动，它们都绕时针的中心．•如果从现在到下课时针转了_______度，分针转了_______度，秒针转了______度．二、复习预习图形的平移：把一个图形沿着某一直线方向移动，会得到一个新的图形，新图形与原图形的形状，大小完全相同。

图形的这种移动，叫做平移。

轴对称：如果一个平面图形沿着一条直线折叠，直线两旁的部分能够互相重合，这个图形叫做轴对称图形，这条直线就是它的对称轴。

同轴对称、平移一样，图形的旋转也是一种常见的图形变换，从以下几个方面可全面把握图形的旋转。

三、知识讲解考点1图形的旋转（1）定义：在平面内，将一个圆形绕一个定点沿某个方向（顺时针或逆时针）转动一个角度，这样的图形运动叫做旋转，这个定点叫做旋转中心，转动的角称为旋转角。

（2）生活中的旋转现象大致有两大类：一类是物体的旋转运动，如时钟的时针、分针、秒针的转动，风车的转动等；另一类则是由某一基本图形通过旋转而形成的图案，如香港特别行政区区旗上的紫荆花图案。

（3）图形的旋转不改变图形的大小和形状，旋转是由旋转中心和旋转角所决定，旋转中心可以在图形上也可以在图形外。

（4）会找对应点，对应线段和对应角。

考点2旋转的基本特征（1）图形在旋转时，图形中的每一个点都绕旋转中心旋转了同样大小的角度。

（2）图形在旋转时，对应点到旋转中心的距离相等，对应线段相等，对应角相等；（3）图形在旋转时，图形的大小和形状都没有发生改变。

旋转单元概览奥秘。

二、你将学哪些知识？（画一张内容纲要图，包括各课时主题及其关系。

）单元第1分课时学历案评价指标理解旋转的基本含义；感悟旋转的“三要素”；理解旋转的“不变性”；能活用旋转的性质解决问题。

得自我评价小组评价总结性评价（优填“4”，良填“3”，中填“2”，差填“1”）评价指标积极举手回答问题，参与小组合作，交流课堂练习订正批改情况课后作业完成情况教师评价3.学习过程（每课时一般安排2-4个任务或环节，前面加上热身，后面加小结。

）热身：搭建支架，感受旋转之美1.请同学们欣赏生活中常见的旋转视频，感受“美”的内涵。

（1）引：美吗？美的内涵是什么？（2）忆：生活中还有类似的例子吗？（3）思：观察运动具备的共同的特征。

2.利用“彩虹伞”实物展示，到抽象成平面图形ppt动画演示。

（4）说：由“形”想“字”，让学生表达旋转概念及基本元素的名称。

任务/环节一：展开支架，概括旋转概念1.旋转的概念：把一个平面图形绕着平面内_____________________________,叫做图形的旋转.（表达旋转的概念）这个定点叫做____________,转动的角叫做_________.旋转前后对应的点叫做_______.2.结合图形感知旋转的基本概念：（1）旋转中心：_______（2）对应点：_________（3）旋转角：_________★点对点训练1.如图，将△ABC绕点C逆时针方向旋转，请说出：（1）旋转中心是点____；实验目的：探索旋转前后平面图形各元素的关系.操作方法：在硬板纸下面放一张白纸，先在白纸上描出挖掉的三角形图案ABC ∆（不同颜色写顶点），然后围绕旋转中心0（订书针固定），_____时针转动硬纸板_____度，再描出这个挖掉的三角形( 对应颜色)，移开硬纸板.连接各顶点与旋转中心，测量验证。

（1）验证对应点到旋转中心距离的关系：OA=_______cm,OA/=________cm, OB=_______cm,OB/=_______cm,OC=______cm,OC/=_______cm结论：对应点到旋转中心的距离________.(2) 验证对应点与旋转中心所连线段的夹角与旋转角的关系；结论：对应点到旋转中心所连线段的夹角_______旋转角. (3) 验证旋转前、后图形的关系： 结论：旋转前、后的图形_________。

第二十三章旋转23.1 图形的旋转第1课时认识图形的旋转出示目标1.了解旋转及其旋转中心和旋转角的概念.2.了解旋转对应点的概念及应用它们解决一些实际问题.3.通过观察具体实例认识旋转，探索它的基本性质.4.了解图形旋转的特征，并能根据这些特征绘制旋转后的几何图形.预习导学1知识准备(学生活动)请同学们完成下面各题.1.将如图所示的四边形ABCD平移，使点B的对应点为点D，作出平移后的图形.2.如图，已知△ABC和直线l，请你画出△ABC关于l的对称图形△A′B′C′.3.圆是轴对称图形吗？等腰三角形呢？你还能指出其他的吗？(是；是；等腰梯形、长方形、正多边形等.)点拨：(1)平移的有关概念及性质.(2)如何画一个图形关于一条直线(对称轴)的对称图形并口述它有哪些性质.(3)什么叫轴对称图形.自学指导：自学教材内容，思考和完成教材上的练习.观察：让学生看转动的钟表和风车等.(1)上面情景中的转动现象，有什么共同的特征？(指针、风车叶片分别绕中间轴旋转)(2)钟表的指针、秋千在转动过程中，其形状、大小、位置是否发生变化呢？(形状、大小不变，位置发生变化)问题：①从3时到5时，时针转动了多少度？(60°)②风车每片叶轮转到与下一片原来的位置重合时，风车旋转了多少度？(90°)③以上现象有什么共同特点？(物体绕固定点旋转)思考：在数学中如何定义旋转？探究把一个图形绕着某一点O转动一个角度的图形变换叫做旋转，点O叫做旋转中心，转动的角叫做旋转角.如果图形上的点P经过旋转变为点P′，那么这两个点叫做这个旋转的对应点.合作探究1活动1 小组讨论例1 如图，四边形ABCD、四边形EFGH都是边长为1的正方形.(1)这个图案可以看做是哪个“基本图案”通过旋转得到的？(2)请画出旋转中心和旋转角.(3)经过旋转，点A、B、C、D分别移到什么位置？点拨：(1)可以看做是由正方形ABCD的基本图案通过旋转而得到的.(2)画图略.(3)点A、点B、点C、点D移到的位置是点E、点F、点G、点H.这个旋转中心是固定的，即正方形对角线的交点，但旋转角和对应点都是不唯一的.例2 如图，△ABC与△ADE都是等腰直角三角形，∠C和∠AED都是直角，点E在AB上，如果△ABC经旋转后能与△ADE重合，那么旋转中心是点A；旋转的度数是45°.活动1 小组讨论例3 如图，E是正方形ABCD中CD边上任意一点，以点A为中心，把△ADE顺时针旋转90°，画出旋转后的图形.点拨：关键是确定△ADE三个顶点的对应点的位置.活动2 跟踪训练1.如图，AD=DC=BC，∠ADC=∠DCB=90°，BP=BQ，∠PBQ=90°.①此图能否旋转某一部分得到一个正方形？②若能，指出由哪一部分旋转而得到的？并说明理由.③它的旋转角多大？并指出它们的对应点.解：①能.②由△BCQ绕B点旋转得到.理由：连结AB，易证四边形ABCD为正方形.再证△ABP≌△CBQ.可知△QCB可绕B点旋转与△ABP重合，从而得到正方形ABCD.③90°.点C对应点A，点Q对应点P.2.如图，K是正方形ABCD内一点，以AK为一边作正方形AKLM，使L、M在AK的同旁，连接BK和DM，试用旋转的思想说明线段BK与DM的关系.解：∵四边形ABCD、四边形AKLM是正方形，∴AB=AD，AK=AM，且∠BAD=∠KAM为旋转角且为90°.∴△ADM是以A为旋转中心，∠BAD为旋转角由△ABK旋转而成的.∴BK=DM.课堂小结1.旋转及其旋转中心、旋转角的概念.2.旋转的对应点及其它们的应用.3.本节课要掌握：(1)旋转的基本性质.(2)旋转变换与平移、轴对称两种变换有哪些共性与区别.第2课时旋转作图出示目标1.理解选择不同的旋转中心、不同的旋转角度，会出现不同的效果.2.掌握根据需要用旋转的知识设计出美丽的图案.预习导学自学指导自学教材第61页.完成下列问题.1.回顾思考(1)各对应点到旋转中心的距离有何关系呢？(2)各对应点与旋转中心所连线段的夹角与旋转角有何关系？(3)两个图形是旋转前后的图形，它们全等吗？2.学生独立完成作图题.如图，△ABC绕B点旋转后，O点是A点的对应点，作出△ABC旋转后的三角形.点拨：要作出△ABC旋转后的三角形，应找出三方面的关系:①旋转中心B；②旋转角∠ABO；③C点旋转后的对应点C′.探究从上面的作图题中，我们知道，作图应满足三要素:旋转中心、旋转角、对应点，而旋转中心、旋转角固定下来，对应点就自然而然地固定下来.因此，下面就选择不同的旋转中心、不同的旋转角来进行研究.把一个图案以O 点为中心进行旋转，选择不同的旋转中心，不同的旋转角，会出现不同的效果图形.1.旋转中心不变，改变旋转角.2.3.旋转角不变，改变旋转中心.我们可以设计成如下图美丽的图案.因此，从以上的画图中，我们可以得到旋转中心不变、改变旋转角与旋转角不变、改变旋转中心会产生不同的效果，所以我们可以经过旋转设计出美丽的图案.活动1 小组讨论例1 如图所示，图①沿逆时针方向旋转90°可得到图⑤.图①按顺时针方向至少旋转180度可得图③.例2 如图所示，在△ABC 中，∠BAC=90°，AB=AC ，点P 是△ABC 内的一点，且AP=3，将△ABP 绕点A 旋转后与△ACP ′重合，求PP ′的长.点拨：依题意，AP 绕点A 旋转90°时得AP ′=AP=3，则△APP ′是等腰直角三角形. 所以PP ′=223332+=. 解题的关键是确定AP 与AP ′垂直且相等.课堂小练一、选择题1.下面的图形中必须由“基本图形”既平移又旋转而形成的图形是( )A. B.C. D.2.如图，在正方形网格中，将△ABC顺时针旋转后得到△A'B′C′，则下列4个点中能作为旋转中心的是( )A.点PB.点QC.点RD.点S3.如图，将△ABC绕点C顺时针旋转，使点B落在AB边上点B′处，此时，点A的对应点A′恰好落在BC边的延长线上，下列结论错误的是( )A.∠BCB′=∠ACA′B.∠ACB=2∠BC.∠B′CA=∠B′ACD.B′C平分∠BB′A′4.如图，将Rt△ABC绕直角顶点C顺时针旋转90°，得到△A′B′C，连接AA′，若∠1=25°，则∠BAA′的度数是( )A.55°B.60°C.65°D.70°5.如图，将线段AB绕点O顺时针旋转90°得到线段A′B′，那么A(﹣2，5)的对应点A′的坐标是( )A.(2，5)B.(5，2)C.(2，﹣5)D.(5，﹣2)6.如图所示，将一个含30°角的直角三角板ABC绕点A旋转，使得点B，A，C′在同一条直线上，则三角板ABC旋转的角度是( )A.60°B.90°C.120°D.150°7.如图，将木条a，b与c钉在一起，∠1=70°，∠2=50°，要使木条a与b平行，木条a旋转的度数至少是( )A.10°B.20°C.50°D.70°8.如图，将三角尺ABC（其中∠ABC=60°，∠C=90°）绕B点按顺时针方向转动一个角度到A1BC1的位置，使得点A，B，C1在同一条直线上，那么这个角度等于（）A．120° B．90° C．60° D．30°二、填空题9.一个正n边形绕它的中心至少旋转18°才能与原来的图形完全重合，则n的值为.10.如图，将△ABC绕点A逆时针旋转150°，得到△ADE，这时点B，C，D恰好在同一直线上，则∠B的度数为.11.在方格纸上建立如图所示的平面直角坐标系，将△ABO绕点O按顺时针方向旋转90°得△A′B′O，则点A的对应点A′的坐标为_ _.12.时钟6点到9点，时针转动了＿＿度.13.如图，将△AOB绕点O按逆时针方向旋转45°后得到△COD，若∠AOB=15°，则∠AOD= 度.14.如图所示，△ABC中，∠BAC=33°，将△ABC绕点A按顺时针方向旋转50°，对应得到△AB′C′，则∠B′AC的度数为 .三、解答题15.如图，在菱形ABCD中，∠A=110°，点E是菱形ABCD内一点，连结CE绕点C顺时针旋转110°，得到线段CF，连结BE，DF，若∠E=86°，求∠F的度数.参考答案16.答案为：D17.答案为：A；18.答案为：C.19.答案为：C.20.答案为：B.21.答案为：D.22.答案为：B.23.A24.答案为：20.25.答案为：15°.26.答案为：(2，3)27.答案为：90º28.答案为：30.29.答案为：17°.30.解：∵菱形ABCD，∴BC=CD，∠BCD=∠A=110°，由旋转的性质知，CE=CF，∠ECF=∠BCD=110°，∴∠BCE=∠DCF=110°﹣∠DCE，在△BCE和△DCF中，，∴△BCE≌△DCF，∴∠F=∠E=86°.。

九年级数学“23.1图形的旋转”导学案一、学习目标：掌握旋转的有关概念，经历探索图形旋转特征的过程，体验和感受图形旋转的主要特征，理解图形旋转的基本性质二、教学重点：旋转的有关概念和旋转的基本性质教学难点：探索旋转的基本性质学习方法：观察、操作、交流、归纳1．请同学们认真观察我县大厦楼顶的钟表或家里的钟表，有什么在不停地转动？旋绕什么点呢？•从1点到2点时针转了_____ __度，分针转了___ ____度，秒针转了____ __度．2.一般的，把一个图形绕着某一点O转动一个角度的图形变换叫，点O叫做，叫旋转角。

如果图形上的点P经过旋转变为点P′，那么这两个点叫做这个旋转的．3.如右图，如果把钟表的指针看做三角形OAB，它绕O点按顺时针方向旋转得到△OEF，在这个旋转过程中，旋转中心是。

旋转角是。

经过旋转，点A、B分别移动到位置。

4.如图可以看到，点A旋转到点，OA旋转到，∠AOB旋转到，此时点B的对应点是点，线段OB的对应线段是。

线段AB的对应线段是。

∠A的对应角是，∠B的对应角是，∠AOB的对应角是，旋转中心是点，旋转的角度是。

5. 图形的旋转由和决定。

6. 结合教材总结旋转的特征：（1）（2）(3)四、走进新课例1：如图，四边形ABCD是正方形，ΔADE旋转后能与ΔABF重合。

（1）旋转中心是哪点？（2）旋转了多少度？（3）如果连结EF，则ΔAEF是什么三角形？为什么？尝试练习一：1.如图，ΔABC是等边三角形，D是BC上一点，ΔABD经旋转后到达ΔACE的位置（1）旋转中心是哪一点？（2）旋转了多少度？（3）如果M是AB的中点，那么经过上述旋转后，点M转到了什么位置？2．如图，四边形ABCD、四边形EFGH都是边长为1的正方形．（1）这个图案可以看做是哪个“基本图案”通过旋转得到的？（2）请画出旋转中心和旋转角．（3）指出，经过旋转，点A、B、C、D分别移到什么位置？（注意：图形的旋转由什么决定）例2如图，Rt△ABC中，∠C＝90°，∠ABC＝60°，△ABC以点C 为中心旋转到△A′B′C的位置，使B在斜边A′B′上，A′C与AB相交于D，试确定∠BDC的度数．（提示：抓住旋转前后两个三角形的对应边相等、对应角相等等性质）尝试练习二：1.如图，K是正方形ABCD内一点，以AK为一边作正方形AKLM，使L、M•在AK的同旁，连接BK和DM，试用旋转的思想说明线段BK与DM的关系．2.如图，在正方形ABCD中，E是AD的中点，F是BA延长线上一点，AF=1AB．2（1）可以通过平行移动、翻折、旋转中的哪一种方法，•使△ABE 移到△ADF的位置？（2）指出如图7所示中的线段BE与DF之间的关系．五．成果检测1．在平面内，将一个图形绕一个定点沿着某个方向转动一个角度，这样的图形运动称为________，这个定点称为_____ ___，转动的角为___ _____．2．如图1，△ABC与△ADE都是等腰直角三角形，∠C和∠AED都是直角，•点E•在AB上，如果△ABC经旋转后能与△ADE重合，那么旋转中心是点_________；旋转的度数是__________．3．如图2，△ABC为等边三角形，D为△ABC•内一点，•△ABD•经过旋转后到达△ACP的位置，则，（1）旋转中心是___ _；（2）旋转角度是__ ___；（•3）△ADP是_____三角形．(1) (2) (3)4、图形：线段、角、圆、梯形、正方形、菱形中绕一定点转动一定角度（小于360°）能与原图形重合的图形有（）A、2个B、3个C、4个D、5个5．在26个英文大写字母中，通过旋转180°后能与原字母重合的有（）．A．6个 B．7个 C．8个 D．9个6．从5点15分到5点20分，分针旋转的度数为（）．A．20° B．26° C．30° D．36°7．如图3，在Rt△ABC中，∠ACB=90°，∠A=40°，以直角顶点C 为旋转中心，•将△ABC旋转到△A′B′C的位置，其中A′、B′分别是A、B的对应点，且点B在斜边A′B′上，直角边CA′交AB于D，则旋转角等于（）．A．70° B．80° C．60° D．50°8. 画出图中ΔADC以D为旋转中心，顺时针旋转90°后的三角形。

【学习目标】
1.能说出旋转、旋转中心、旋转角、对应点的概念和旋转图形的基本性质。

2.能作出简单平面图形旋转后的图形。

【学习过程】
（一）独学
1．在平面内，把一个图形绕着某______沿着某个方向转动______的图形变换叫做旋转．这个点O叫做______，转动的角叫做______．因此，图形的旋转是由______和______决定的．
2．如果图形上的点P经过旋转变为点P′，那么这两点叫做这个旋转的______．3．如图，△AOB旋转到△A′OB′的位置．若∠AOA′=90°，则旋转中心是点______．旋转角是______．点A的对应点是______．线段AB的对应线段是______．∠B的对应角是______．∠BOB′=______．
3题图
（二）对学
4．如图，△ABC绕着点O旋转到△DEF的位置，则旋转中心是______．旋转角是______．AO=______，AB=______，∠ACB=∠______．
4题图
5．如图，正三角形ABC绕其中心O至少旋转______度，可与其自身重合．
5题图
6.如图所示，AC是正方形ABCD的对角线，△ABC经过旋转后到达△AEF的位置，则旋转中心是哪点？旋转方向是什么？旋转角度是多少？点B的对应点是什么？
（三）群学
总结.：一般地，可以根据定义得出旋转的以下性质：（1）对应点到旋转中心的距离．
（2）对应点与旋转中心所连线段的夹角等于．（3）旋转前、后的图形．
（四）展示
（五）当堂检测
（一课一练第一课时39-40页）。

23．1 图形的旋转1．了解旋转及其旋转中心和旋转角的概念，了解旋转对应点的概念及其应用它们解决一些实际问题．2．通过复习平移、轴对称的有关概念及性质，从生活中的数学开始，经历观察，产生概念，应用概念解决一些实际问题．3．旋转的基本性质．重点旋转及对应点的有关概念及其应用．难点旋转的基本性质．一、复习引入(学生活动)请同学们完成下面各题．1．将如图所示的四边形ABCD平移，使点B的对应点为点D，作出平移后的图形．2．如图，已知△ABC和直线l，请你画出△ABC关于l的对称图形△A′B′C′.3．圆是轴对称图形吗？等腰三角形呢？你还能指出其它的吗？(口述)老师点评并总结：(1)平移的有关概念及性质．(2)如何画一个图形关于一条直线(对称轴)的对称图形并口述它具有的一些性质．(3)什么叫轴对称图形？二、探索新知我们前面已经复习平移等有关内容，生活中是否还有其它运动变化呢？回答是肯定的，下面我们就来研究．1．请同学们看讲台上的大时钟，有什么在不停地转动？旋转围绕什么点呢？从现在到下课时针转了多少度？分针转了多少度？秒针转了多少度？(口答)老师点评：时针、分针、秒针在不停地转动，它们都绕时钟的中心．从现在到下课时针转了________度，分针转了________度，秒针转了________度．2．再看我自制的好像风车风轮的玩具，它可以不停地转动．如何转到新的位置？(老师点评略)3．第1，2两题有什么共同特点呢？共同特点是如果我们把时钟、风车风轮当成一个图形，那么这些图形都可以绕着某一固定点转动一定的角度．像这样，把一个图形绕着某一点O转动一个角度的图形变换叫做旋转，点O叫做旋转中心，转动的角叫做旋转角．如果图形上的点P经过旋转变为点P′，那么这两个点叫做这个旋转的对应点．下面我们来运用这些概念来解决一些问题．例1 如图，如果把钟表的指针看做三角形OAB，它绕O点按顺时针方向旋转得到△OEF，在这个旋转过程中：(1)旋转中心是什么？旋转角是什么？(2)经过旋转，点A，B分别移动到什么位置？解：(1)旋转中心是O，∠AOE，∠BOF等都是旋转角．(2)经过旋转，点A和点B分别移动到点E和点F的位置．自主探究：请看我手里拿着的硬纸板，我在硬纸板上挖下一个三角形的洞，再挖一个点O作为旋转中心，把挖好的硬纸板放在黑板上，先在黑板上描出这个挖掉的三角形图案(△ABC)，然后围绕旋转中心O转动硬纸板，在黑板上再描出这个挖掉的三角形(△A′B′C′)，移去硬纸板．(分组讨论)根据图回答下面问题(一组推荐一人上台说明)1．线段OA与OA′，OB与OB′，OC与OC′有什么关系？2．∠AOA′，∠BOB′，∠COC′有什么关系？3．△ABC与△A′B′C′的形状和大小有什么关系？老师点评：1.OA＝OA′，OB＝OB′，OC＝OC′，也就是对应点到旋转中心的距离相等．2．∠AOA′＝∠BOB′＝∠COC′，我们把这三个相等的角，即对应点与旋转中心所连线段的夹角称为旋转角．3．△ABC和△A′B′C′形状相同和大小相等，即全等．综合以上的实验操作得出：(1)对应点到旋转中心的距离相等；(2)对应点与旋转中心所连线段的夹角等于旋转角；(3)旋转前、后的图形全等．例2 如图，△ABC绕C点旋转后，顶点A的对应点为点D，试确定顶点B的对应点的位置，以及旋转后的三角形．分析：绕C点旋转，A点的对应点是D点，那么旋转角就是∠ACD，根据对应点与旋转中心所连线段的夹角等于旋转角，即∠BCB′＝∠ACD，又由对应点到旋转中心的距离相等，即CB＝CB′，就可确定B′的位置，如图所示．解：(1)连接CD；(2)以CB为一边作∠BCE，使得∠BCE＝∠ACD；(3)在射线CE上截取CB′＝CB，则B′即为所求的B的对应点；(4)连接DB′，则△DB′C就是△ABC绕C点旋转后的图形．三、课堂小结(学生总结，老师点评)本节课应掌握：1．对应点到旋转中心的距离相等；2．对应点与旋转中心所连线段的夹角等于旋转角；3．旋转前、后的图形全等及其它们的应用．四、作业布置教材第62～63页习题4，5，6.。
