轴向磁悬浮轴承的结构设计

2、磁悬浮轴承机械系统的设计2.1 磁悬浮轴承的结构及材料由于磁力是控制电流和气隙的非线性函数，即在一个自由度上采用一对电磁铁，这样可以使磁力在平衡位置处能转化为控制电流和气隙的线性函数。

由于转子不仅会沿Y 轴上下运动，而且还会沿X轴水平运动，因此，在水平方向上也要设置一对差动电磁铁，如图2所示。

该图是一个实际的径向磁悬浮轴承的结构，称为8极布置的磁悬浮轴承结构。

当转子直径较大时，常采用16极布置结构以减小外径。

电磁悬浮轴承材料应具有磁性好的特点（主要指磁感应强度曲线的曲线范围大，包围的面积小）。

常采用导磁性能优良的软磁材料，一般希望材料具有较高的饱和磁感应强度、较高的相对磁导率和良好的加工性能。

这样可以提高磁悬浮轴承的承载力并减小涡流损耗。

当电磁悬浮轴承支撑高速回转轴时，其转子轴材料还应具有强度高的特点。

电磁悬浮轴承定子的材料通常采用薄硅钢片和铁钴合金等，转子材料常采用电工纯铁、10#钢，也可硅钢片叠合而成。

为了减小涡流损耗，径向磁悬浮轴承往往采用叠片结构。

而推力磁悬浮轴承通常采用整体结构。

图2 径向磁悬浮轴承结构简图2.2磁悬浮轴承系统的结构布置形式图3是本文所研究的主动磁悬浮轴承的总体结构简图。

为了进一步减少涡流损耗，在轴径处，转子也采用叠片结构，叠片材料为软磁材料。

推力盘采用铁磁材料，在旋转时，推力盘各部分都是同极性地进行励磁，涡流损失小，没有必要采用采用叠片结构，通常采用整体结构。

由于磁悬浮轴承系统常用在高速或超高速场合，一般不要驱动环节，而采用装入式电机，即将电机的转子和轴承的转子固定在同一个轴上。

磁悬浮轴承系统还要配备一对滚动轴承作为辅助轴承。

磁悬浮轴承工作时，辅助轴承不与转子接触。

当突然断电或磁悬浮轴承失控时，辅助轴承工作，临时支承高速转子，防止转子与电机和磁悬浮轴承的转子相碰，起安全保护作用。

一般采用深沟球轴承，辅助轴承与转子间的间隙通常为磁悬浮轴承气隙的1/2。

2.3电磁铁的设计关于磁悬浮轴承，规定如下的符号：A---- 磁极的截面面积（m2）D----- 转子的内径（m）d------ 转子的外径（m）δ0----- 气隙，δ0=（D-d）/2b ----- -磁悬浮轴承的轴向长度（m）B0 -----气隙处的磁感应强度[ T（特斯拉）]B S----- 饱和磁感应强度(T)I ------- 绕组的励磁电流(A)，I=I0+ i 。

磁悬浮轴承的控制与优化设计磁悬浮轴承作为现代机械工程领域的一项重要技术，具有许多独特的优势。

其悬浮部分完全无接触，没有摩擦产生的热损失，减小了能耗和维护成本。

此外，磁悬浮轴承还能实现快速、精确的轴向位置控制和旋转速度控制，为高速机械系统提供了更好的运动精度和可靠性。

本文将探讨磁悬浮轴承的控制与优化设计。

磁悬浮轴承的控制主要包括控制方法和控制系统的设计。

常用的磁悬浮轴承控制方法有自由控制和主动控制两种。

自由控制是指利用磁悬浮轴承自身的特性来实现稳定悬浮的控制方式。

主动控制则需要利用传感器和反馈控制系统来实现对悬浮部分的控制。

在实际应用中，主动控制更为常见，因为它可以提供更高的控制精度和灵活性。

控制系统的设计是磁悬浮轴承控制的关键。

一般来说，控制系统包括传感器、控制器和电磁部分。

传感器用于测量被控对象的状态，例如轴的位置、速度和振动等。

控制器根据传感器的反馈信息计算出控制信号，用来调节电磁部分的工作状态。

电磁部分则产生磁力，实现对轴的悬浮和运动的控制。

磁悬浮轴承的优化设计可以从多个方面入手。

首先，需要考虑磁悬浮轴承的结构设计。

轴承的结构应该符合被悬浮物体的运动需求，同时减小系统的质量和能耗。

其次，还可以优化控制算法。

随着控制算法的不断改进，磁悬浮轴承的控制性能得以提升。

例如，采用模糊控制、神经网络控制和自适应控制等先进算法，可以实现更高精度的控制。

此外，还可以考虑优化磁悬浮轴承的能量转换效率，以提高系统的整体效能。

针对磁悬浮轴承的控制和优化设计问题，研究者们进行了大量的工作。

例如，一些研究人员提出了基于自适应滑模控制器的磁悬浮轴承控制方法，通过在线调节控制器的参数，实现了对不同工况下的控制性能的优化。

还有一些研究者提出了基于遗传算法的优化设计方法，通过对磁悬浮轴承结构参数进行优化，提高了系统的性能指标。

这些研究工作为磁悬浮轴承的控制和优化设计提供了有益的参考。

总之，磁悬浮轴承的控制与优化设计是实现高速、精密运动的关键环节。

磁悬浮轴承的设计和控制随着科技的不断进步，磁悬浮轴承作为一种新型的轴承技术，逐渐引起了人们的关注。

它的出现不仅提升了机械设备的性能，还改变了传统轴承的运行方式。

本文将探讨磁悬浮轴承的设计原理和控制方法，以及与传统轴承相比的优势。

1. 磁悬浮轴承的设计原理磁悬浮轴承是通过电磁原理实现对轴的支承和稳定。

它由电磁悬浮部分和控制部分组成。

电磁悬浮部分包括固定部分和旋转部分，固定部分由电磁铁和轴承复合体组成，旋转部分则是装载在轴上的磁体。

通过控制电磁悬浮部分的电流，可以调节磁悬浮轴承与轴之间的力的大小和方向。

磁悬浮轴承的设计原理主要包括磁力支撑、磁力定位和磁力恢复三个方面。

磁力支撑是指通过向轴施加一个与重力相等且方向相反的力，使得轴悬浮在空中。

磁力定位则是通过调节支撑力的大小和方向，实现轴在水平方向上的位置控制。

磁力恢复是指通过控制轴与磁体之间的力，使得轴能够在受到外力作用后迅速恢复到平衡位置。

2. 磁悬浮轴承的控制方法磁悬浮轴承的控制方法主要分为闭环控制和开环控制两种。

闭环控制是通过给定轴的位置和速度信号，利用传感器和控制算法计算出合适的电流信号，控制电磁悬浮部分的电流大小和方向，从而实现轴的稳定运行。

开环控制则是通过预先设置电流信号，将其直接送至电磁悬浮部分，忽略轴的位置和速度变化，从而实现对轴的基本控制。

闭环控制是磁悬浮轴承常用的控制方法。

其主要包括位置控制和速度控制两个环节。

位置控制是通过传感器感知轴的位置，并与给定的位置信号进行比较，得出控制误差，然后根据控制算法计算出相应的电流信号。

速度控制是在位置控制的基础上，增加了速度传感器，通过对速度信号进行反馈和控制，实现对轴的更精确控制。

3. 磁悬浮轴承与传统轴承的比较与传统轴承相比，磁悬浮轴承具有许多优势。

首先，磁悬浮轴承没有机械接触，消除了传统轴承由于摩擦和磨损产生的问题，大幅提高了轴承的使用寿命。

其次，磁悬浮轴承具有低摩擦系数和高转速特性，减小了能量损耗和轴向受力，提高了机械设备的效率。

磁悬浮轴承设计方法磁悬浮轴承是一种新型的轴承技术，它采用磁力场来支撑转子，避免了传统机械轴承的摩擦和磨损，具有高速、高精度、低噪音、长寿命等优点，被广泛应用于高速列车、风力发电机、航空航天等领域。

本文将介绍磁悬浮轴承的设计方法。

磁悬浮轴承的设计方法主要包括磁路设计、控制系统设计和机械结构设计三个方面。

首先是磁路设计。

磁路是磁悬浮轴承的核心部分，它决定了轴承的性能和稳定性。

磁路设计的关键是确定磁铁的形状、尺寸和磁场分布。

一般来说，磁铁的形状可以是圆形、方形、长方形等，尺寸则根据转子的大小和重量来确定。

磁场分布是指磁铁产生的磁场在空间中的分布情况，它决定了轴承的支撑力和稳定性。

磁场分布可以通过有限元分析软件进行模拟计算，以得到最优的设计方案。

其次是控制系统设计。

磁悬浮轴承的控制系统是保证轴承稳定运行的关键。

控制系统的设计包括传感器选择、控制算法设计和控制器选型等方面。

传感器可以选择位移传感器、速度传感器、加速度传感器等，以实时监测转子的运动状态。

控制算法设计是指根据传感器反馈的信号，通过控制器对磁场进行调节，以保持转子的稳定运行。

常用的控制算法有PID控制、模糊控制、神经网络控制等。

控制器的选型则需要考虑控制精度、响应速度、抗干扰能力等因素。

最后是机械结构设计。

机械结构是磁悬浮轴承的支撑结构，它需要满足轴承的载荷要求和稳定性要求。

机械结构设计的关键是确定支撑结构的形状、尺寸和材料。

一般来说，支撑结构的形状可以是圆形、方形、长方形等，尺寸则根据转子的大小和重量来确定。

材料的选择需要考虑强度、刚度、耐磨性等因素。

磁悬浮轴承的设计方法是一个综合性的工程问题，需要涉及磁路设计、控制系统设计和机械结构设计三个方面。

在实际应用中，还需要考虑轴承的安装、调试和维护等问题。

磁悬浮轴承的设计方法的不断改进和完善，将进一步推动其在各个领域的应用和发展。

主动磁悬浮径向轴承结构
主动磁悬浮径向轴承是一种采用磁力来支撑和悬浮旋转机械轴
的装置。

它通常由定子和转子两部分组成。

定子部分包括电磁铁和
控制系统，而转子部分则包括轴承和被支撑的旋转机械轴。

在主动磁悬浮径向轴承中，电磁铁通过施加磁场来产生磁力，
从而支撑和悬浮转子部分。

控制系统负责监测转子的位置和运动状态，并根据需要调整电磁铁的磁场，以保持转子在预期的位置和轨
迹上运动。

这种结构能够有效减少机械轴和轴承之间的摩擦和磨损，从而提高设备的运行效率和可靠性。

主动磁悬浮径向轴承的结构设计通常需要考虑多个因素，包括
电磁铁的布置方式、控制系统的稳定性和精度、以及轴承部分的材
料和制造工艺等。

此外，为了确保设备的安全性和稳定性，还需要
考虑防止磁场泄漏和电磁干扰的措施。

总的来说，主动磁悬浮径向轴承结构是一种复杂而高效的技术
装置，它通过磁力支撑和悬浮转子部分，能够显著改善旋转机械设
备的性能和可靠性。

在实际应用中，需要综合考虑材料、工艺、控
制系统等多个方面的因素，以确保主动磁悬浮径向轴承能够稳定可靠地运行。

2、磁悬浮轴承机械系统的设计2.1 磁悬浮轴承的结构及材料由于磁力是控制电流和气隙的非线性函数，即在一个自由度上采用一对电磁铁，这样可以使磁力在平衡位置处能转化为控制电流和气隙的线性函数。

由于转子不仅会沿Y 轴上下运动，而且还会沿X轴水平运动，因此，在水平方向上也要设置一对差动电磁铁，如图2所示。

该图是一个实际的径向磁悬浮轴承的结构，称为8极布置的磁悬浮轴承结构。

当转子直径较大时，常采用16极布置结构以减小外径。

电磁悬浮轴承材料应具有磁性好的特点（主要指磁感应强度曲线的曲线范围大，包围的面积小）。

常采用导磁性能优良的软磁材料，一般希望材料具有较高的饱和磁感应强度、较高的相对磁导率和良好的加工性能。

这样可以提高磁悬浮轴承的承载力并减小涡流损耗。

当电磁悬浮轴承支撑高速回转轴时，其转子轴材料还应具有强度高的特点。

电磁悬浮轴承定子的材料通常采用薄硅钢片和铁钴合金等，转子材料常采用电工纯铁、10#钢，也可硅钢片叠合而成。

为了减小涡流损耗，径向磁悬浮轴承往往采用叠片结构。

而推力磁悬浮轴承通常采用整体结构。

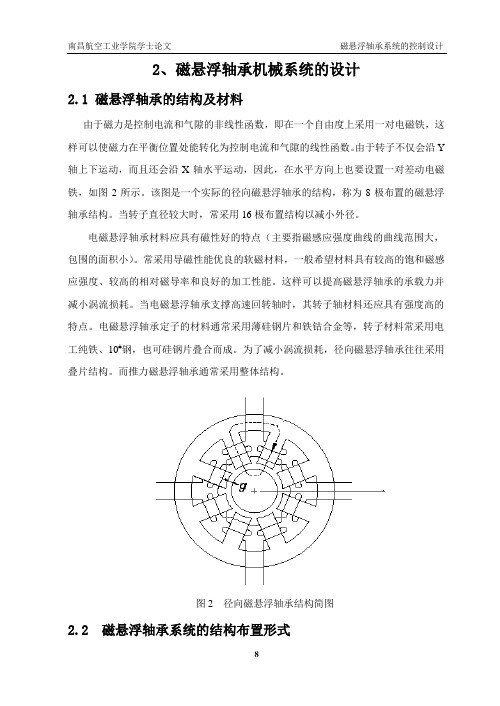

图2 径向磁悬浮轴承结构简图2.2磁悬浮轴承系统的结构布置形式图3是本文所研究的主动磁悬浮轴承的总体结构简图。

为了进一步减少涡流损耗，在轴径处，转子也采用叠片结构，叠片材料为软磁材料。

推力盘采用铁磁材料，在旋转时，推力盘各部分都是同极性地进行励磁，涡流损失小，没有必要采用采用叠片结构，通常采用整体结构。

由于磁悬浮轴承系统常用在高速或超高速场合，一般不要驱动环节，而采用装入式电机，即将电机的转子和轴承的转子固定在同一个轴上。

磁悬浮轴承系统还要配备一对滚动轴承作为辅助轴承。

磁悬浮轴承工作时，辅助轴承不与转子接触。

当突然断电或磁悬浮轴承失控时，辅助轴承工作，临时支承高速转子，防止转子与电机和磁悬浮轴承的转子相碰，起安全保护作用。

一般采用深沟球轴承，辅助轴承与转子间的间隙通常为磁悬浮轴承气隙的1/2。

2.3电磁铁的设计关于磁悬浮轴承，规定如下的符号：A---- 磁极的截面面积（m2）D----- 转子的内径（m）d------ 转子的外径（m）δ0----- 气隙，δ0=（D-d）/2b ----- -磁悬浮轴承的轴向长度（m）B0 -----气隙处的磁感应强度[ T（特斯拉）]B S----- 饱和磁感应强度(T)I ------- 绕组的励磁电流(A)，I=I0+ i 。

磁力悬浮轴承系统的建模与控制算法研究引言磁力悬浮轴承系统作为一种高效、无接触的轴承技术，在现代工业中得到了广泛应用。

其具有高精度、低摩擦、低噪音等优点，可以满足对轴承技术稳定性和可靠性要求更高的工业领域。

本文将针对磁力悬浮轴承系统的建模与控制算法展开研究。

一、磁力悬浮轴承系统的结构磁力悬浮轴承系统由电磁体和气体衬套组成。

其中，电磁体产生磁场，使得轴承轴心的悬浮，实现了无接触的旋转。

气体衬套则起到减小摩擦的作用，保证系统的稳定性。

该系统由控制器控制，并通过传感器来实时监测轨道位置和姿态。

二、磁力悬浮轴承系统的建模为了实现对磁力悬浮轴承系统的有效控制，首先需要建立其数学模型。

通常采用磁路方程和机械方程相结合的方法。

磁路方程描述了电磁体内磁场的变化规律，机械方程描述了轴承轴心的动力学特性。

通过求解这两个方程，得到了磁力悬浮轴承系统的数学模型，为后续的控制算法提供基础。

三、磁力悬浮轴承系统的控制算法在磁力悬浮轴承系统的控制算法中，常用的方法有比例积分微分控制器（PID）和模糊控制等。

PID控制器通过调整比例、积分和微分项的权重系数，实现对系统的稳定控制。

而模糊控制则通过模糊推理和规则库，动态调整控制器参数，更好地适应系统的非线性特性。

四、磁力悬浮轴承系统的应用实例磁力悬浮轴承系统在现代交通运输领域具有广泛的应用价值。

例如，磁悬浮列车利用磁力悬浮技术实现列车对轨道的悬浮，克服了传统列车的摩擦与磨损问题，大大提高了运行速度和舒适性。

此外，磁力悬浮轴承系统还在航空领域得到了应用，提高了飞机发动机的可靠性和故障诊断能力。

五、磁力悬浮轴承系统存在的问题与展望尽管磁力悬浮轴承系统在工业应用方面取得了显著进展，但仍然存在一些问题需要解决。

首先是成本问题，磁力悬浮轴承系统的制造成本高，限制了其在大规模应用中的推广。

其次是可靠性问题，磁力悬浮轴承系统对环境的要求比较高，易受外界噪音和温度的干扰。

未来的研究方向应该着重于改进制造技术，提高系统的可靠性和稳定性。

磁悬浮轴承设计方法磁悬浮轴承是一种新型的轴承，它采用了磁力悬浮技术，实现了轴承与转子之间的无接触运转。

相比传统的机械轴承，磁悬浮轴承具有更高的精度、更长的使用寿命和更低的摩擦损失。

因此，在高速旋转设备、超导磁体等领域得到广泛应用。

本文将介绍磁悬浮轴承设计方法。

一、磁悬浮轴承基本原理1. 磁力平衡原理磁悬浮轴承采用电磁铁产生强大的磁场，使得转子在空气中自由运动，因此必须保持稳定的平衡状态。

当转子偏离中心位置时，控制系统会通过调节电流来调整电磁铁产生的力，使得转子回到平衡位置。

2. 控制原理控制系统是磁悬浮轴承最重要的组成部分之一。

它通过传感器感知转子偏离中心位置的情况，并通过计算机算法来调整电流大小和方向，以达到稳定平衡状态。

控制系统的设计需要考虑转子质量、磁力大小、传感器精度等因素。

二、磁悬浮轴承设计步骤1. 确定轴承类型磁悬浮轴承可以分为永磁悬浮轴承和电磁悬浮轴承两种类型。

永磁悬浮轴承是利用永久磁铁产生的稳定磁场来支撑转子，具有结构简单、稳定性高等优点；电磁悬浮轴承则是通过电流产生的强大磁场来支撑转子，具有可调性强等特点。

根据实际需求选择合适的类型。

2. 确定材料和尺寸磁悬浮轴承的材料和尺寸直接影响其性能和使用寿命。

一般采用高强度、耐腐蚀、耐高温的材料制作，如不锈钢、钛合金等。

尺寸方面需要考虑转子质量、工作环境等因素。

3. 设计电路电路设计是控制系统中最重要的一环。

它需要根据实际情况选择合适的电源、传感器和控制器，并进行电路布局和调试。

在设计电路时需要注意安全性和稳定性，避免出现电路故障。

4. 安装调试安装和调试是磁悬浮轴承设计中最关键的环节。

它需要将轴承组件精确地安装在设备上，并通过仪器对控制系统进行调试，以达到最佳的工作状态。

在安装调试过程中需要注意安全性和精度要求。

5. 测试验证测试验证是磁悬浮轴承设计中最后一个环节。

它需要对轴承进行各种实验，如负载实验、高速旋转实验等，以验证其性能和可靠性。
