《电工电子技术》课程复习资料一、填空题：1.正弦交流电的相量表示具体有有效值相量和最大值相量两种形式。
2.一阶电路暂态过程三要素法的表达式。
3.变压器有三大作用，分别是变压_、_变流_和_变换阻抗_。
结具有单向导电性，可描述为正偏导通、反偏截止。
5.以比较的风格分类，电压比较器有单限比较、滞回比较和窗口比较。
6.基本的逻辑关系是逻辑与、逻辑或和逻辑非。
7.“触发”是指给触发器或时序逻辑电路施加时钟（脉冲）信号。
8.电路的主要作用是传输、分配和控制电能和传送、处理电信号。
9.负载功率因数过低的后果是增大输电线路损耗和使供电设备不被充分利用。
10.三相同步发电机的基本构成是定子和转子。
11.电容和电感储能的数学表达式是和。
12.低压供电系统的接线方式主要有树干式和放射式。
13.实际变压器存在两种损耗，分别是铜耗和铁耗。
14.已知三相异步电动机的工频为50HZ，五对磁极，则同步转速为600r/min。
15.变压器的主要构成部件是绕组和铁芯。
16.已知三相异步电动机的工频为50HZ，四对磁极，则同步转速为750r/min。
17.晶体三极管的两个PN结分别是发射结和集电结。
18.要使晶体三极管处于截止状态，其偏置方法是使发射结反偏集电结反偏。
19.反相比例运算关系是.，同相比例运算关系是。
20.多发射极管的作用是实现与运算、提高（逻辑）转换速度。
21.翻转是指触发器在时钟脉冲到达后形成与初态相反的次态。
22.我国规定的电力网特高压额定值有330kV、500kV和1000kV。
23.理想变压器的变压公式是。
24.已知三相异步电动机的工频为50HZ，三对磁极，则同步转速为1000r/min。
25.晶体三极管有三种工作状态，分别为放大、截止和饱和。
26.放大电路的耦合方式有阻容耦合、变压器耦合和直接耦合。
27.负反馈对放大电路性能的影响有稳定电压放大倍数、拓展频宽、改善非线性失真和改变输入输出阻抗。
28.与时序电路相比，组合电路的特点是输出只与当前输入有关，而与初态无关。
《电工电子技术基础》教材课后习题与答案学习情境一课后习题及答案1．低压电器是指工作电压在交流1200V或直流_1500_V以下的各种电器。
2．热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作是对三相异步电动机起过载保护作用。
3．接触器用于远距离频繁地接通或断开交直流及大容量控制电路的一种自动开关电器。
45.电流对人体的伤害形式为电击和电伤。
绝大部分的触电事故是由电击_引起的。
6. 交流接触器发热主要是指（ C ）。
A、线圈B、铁心C、触头D、短路环7.选用交流接触器应全面考虑( A )的要求。
A、额定电流、额定电压、吸引线圈电压、辅助接点数量B、额定电流、额定电压、吸引线圈电压C、额定电流、额定电压、辅助接点数量D、额定电压、吸引线圈电压、辅助接点数量8. 我国标准规定：工频安全电压有效值的限值为( B )V。
A、 220B、 50C、 36D、 69. 所有断路器都具有（C ）。
A、过载保护和漏电保护B、短路保护和限位保护C、过载保护和短路保护D、失压保护和断相保护10. 热继电器用作电动机的过载保护，适用于（ D ）。
A、重载间断工作的电动机B、频繁起动与停止的电动机C、连续工作的电动机D、任何工作制的电动机《电工电子技术基础》教材课后习题与答案学习情境二课后习题与答案1．用指针万用表测量( BC )时，表笔接线的极性必须正确。
[多选题]A、直流电阻B、直流电压C、直流电流D、交流电流2.在使用钳形电流表测量检测电流时：（ACD ）。
[多选题]A、只能让被测导线(电线)穿过钳口B、需要将电路切断停机后才能进行测量C、可以在不切断电路的情况下来测量电流D、钳形表一般准确度不高E、只能让被测导线(电线)压在钳口上3. 电流互感器和电压互感器与电能表配合使用时其正确极性应是（B）。
[单选题]A、加极性B、减极性C、加极性或减极性均可4. 感应式电能表的驱动力矩是电压和电流元件产生的，电压元件的功率消耗要比电流元件（B）。
电工电子技术基础习题参考答案第一章1-1题略（a）u＝iR+Us（b）u＝-iR+Us1-2题略解：设各支路参考电流I1、I2、I；参考电压U AB，电压源Us、电流源Is。
如图所示，联立方程。
I1+ I2-I＝0 基尔霍夫电流定律：ΣI＝0I1 R1+U AB-Us＝0 基尔霍夫电压定律：ΣU＝0U AB＝I R2 部分电路欧姆定律：U＝I R参数代入I1+ 2-I＝0I1 +U AB-2＝0U AB＝I解得I1＝0I＝2AU AB＝2V所求电流I＝2A。
1-3题略解：（1）设电压源Us1、电压源Us2。
如图所示，联立方程。
-I1+ I2-I3＝0 基尔霍夫电流定律（节点A）：ΣI＝0-I1 R1+U3-U S1＝0 基尔霍夫电压定律（回路1）：ΣU＝0I2 R2+U3- Us2＝0基尔霍夫电压定律（回路2）：ΣU＝0参数代入-0.003+ 0.001-I3＝0-0.003·10000-30+U3＝00.001·20000+U3- 80＝0解得I3＝-2mAU3＝60V（2）说明元件3是电源，电压源Us1、电阻R1、R2是负载输入功率，电压源Us2、元件3是输出功率。
（3）演算电路功率总输出功率：P O＝P US2+ P3＝Us2·I2+（- I3）·U3＝Us2·I2- I3·U3＝80·0.001 -（- 0.002）·60＝80mW+120mW＝200mW总输入功率：Pi＝P US1+ P R1+ P R2＝Us1·I1 + I12·R1 + I22·R2＝30·0.003 +（0.003）2·10000 +（0.001）2·20000＝90mW +90mW+20mW＝200mW电路功率演算结果：总输入功率等于总输入功率，功率平衡。
1-4题略解：设各支路参考电流I1、I2；参考电压U A、参考电压U B，电压源Us1、电压源Us2、电压源Us3。
第1章电路的基本定律与分析方法【思1.1.1】(a) 图U ab＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。
(b) 图U ab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。
(c) 图U ab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。
(d) 图U ab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。
【思1.1.2】根据KCL定律可得(1) I2＝－I1＝－1A。
(2) I2＝0，所以此时U CD＝0，但V A和V B不一定相等，所以U AB不一定等于零。
【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。
【思1.1.4】(a) 图U AB＝U1＋U2＝－2V，各点的电位高低为V C＞V B＞V A。
(b) 图U AB＝U1－U2＝－10V，各点的电位高低为V B＞V C＞V A。
(c) 图U AB＝8－12－4×(－1)＝0，各点的电位高低为V D＞V B(V A＝V B)＞V C。
【思1.1.5】电路的电源及电位参考点如图1-1所示。
当电位器R W的滑动触点C处于中间位置时，电位V C＝0；若将其滑动触点C右移，则V C降低。
【思1.1.6】(a) 当S闭合时，V B＝V C＝0，I＝0。
当S断开时，I＝1233+＝2mA，V B＝V C＝2×3＝6V。
(b) 当S闭合时，I＝－63＝－2A，V B＝－321+×2＝－2V。
当S断开时，I＝0，V B＝6－321+×2＝4V。
【思1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。
当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。

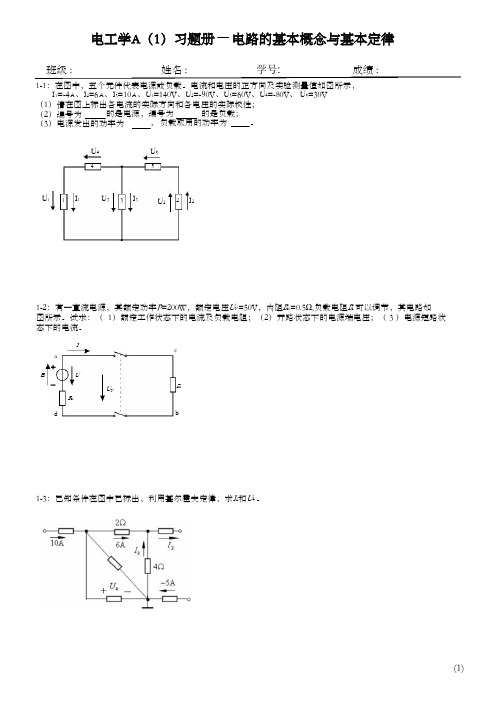

学号:班级 :姓名 :成绩 :1-1：在图中，五个元件代表电源或负载。
电流和电压的正方向及实验测量值如图所示，I 1=-4A 、I 2=6A 、I 3=10A 、U 1=140V 、U 2=-90V 、U 3=60V 、U 4=-80V 、 U 5=30V （1）请在图上标出各电流的实际方向和各电压的实际极性；（2）编号为的是电源，编号为 （3）电源发出的功率为， U 4U 545U 11I 1 U 33I 32U 2I 21-2：有一直流电源，其额定功率P =200W ，额定电压U N =50V ，内阻R 0=0.5Ω,负载电阻R 可以调节，其电路如图所示。
试求：（ 1）额定工作状态下的电流及负载电阻；（2）开路状态下的电源端电压；（ 3 ）电源短路状 态下的电流。
IcaEURU NR 0db1-3：已知条件在图中已标出，利用基尔霍夫定律，求I 2和U 4 。
(1)负载取用的功率为 的是负载； 。
电工学A （1）习题册－电路的基本概念与基本定律1-4：在图所示的电路中，已知U1=10V，E1=4V，E2=2V，R1=4Ω，R2=4Ω，R3=5Ω，1、2两点间处于开路状态，试计算开路电压U2。
R2E21U1R1U2E1R321-5：电路如图所示，已知R1=1Ω，R2=3Ω，R3=4Ω，R4=4Ω，E=12V，求A点的电位V A。
1-6：把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V的电源上使用，这种接法会有什么后果？它们实际消耗的功率各是多少？如果是两个110V、60W的灯泡，是否可以这样使用？为什么？(2)班级:姓名:成绩:2-1：在如图中，试求A 点电位V A 。
+50V10ΩA5Ω 20Ω-50V2-2：在图中R 1=R 2=R 3=R 4=300Ω，R 5=600Ω，试求开关S 断开和闭合时A 和B 之间的等效电阻。
R 1 AR 2R 5SR 3R 4B(3)学号:2-3：电路如图所示，R 1=R 2=4k Ω，R 3=16k Ω，U 1=U 2=12V ，在开关S 断开和闭合的两种情况下试求A 点的电位。
电工电子技术基础与技能模拟习题（含参考答案）一、判断题（共100题，每题1分，共100分）1、三相芯式变压器的铁心必须接地，且只能有一点接地。
A、正确B、错误正确答案：A2、装用漏电保护器，是属于绝对保证安全技术措施。
A、正确B、错误正确答案：B3、译码是编码的逆过程。
A、正确B、错误正确答案：A4、通常万用表黑表笔所对应的是内电源的负极。
A、正确B、错误正确答案：B5、用万用表×10K档来判断二极管的极性。
A、正确B、错误正确答案：B6、二极管是线性元件。
A、正确B、错误正确答案：B7、要保持实验室环境整洁，做到地面、桌面、设备三整洁，减少安全隐患。
A、正确B、错误正确答案：A8、磁感线始于磁体的N极，终于S极。
A、正确B、错误9、三相对称负载作三角形联结，若每相负载的阻抗为38欧姆，接在线电压为380V的三相交流电路中，则线电流为17.3A。
A、正确B、错误正确答案：A10、纯电感正弦交流电路中，瞬时功率的最大值就是无功功率。
A、正确B、错误正确答案：A11、如果两正弦交流电的频率相同，则它们的相位差就等于初相之差。
A、正确B、错误正确答案：A12、电压互感器在运行中，其二次绕组不允许短路。
A、正确B、错误正确答案：A13、触电紧急救护法时，首先应进行触电解救，然后立即进行人工呼吸和胸外，心脏挤压法。
A、正确B、错误正确答案：A14、当三相负载越近于对称时，中线电流越小。
A、正确B、错误正确答案：A15、机械特性决定电机稳定运行、起动、制动以及转速调节的工作情况。
A、正确B、错误正确答案：A16、交流电路中，容抗体现了电容对交流电流的阻碍作用。
A、正确B、错误17、正弦交流电路中，无功功率表示感抗或者容抗与电源之间进行的能量交换。
A、正确B、错误正确答案：A18、用三根相线来供电的供电方式称三相三线制。
A、正确B、错误正确答案：A19、电线或电器起火后，可以用水灭火。
A、正确B、错误正确答案：B20、由于电度表的铝盘的转速与电路实际消耗的功率成正比，所以通过观察铝盘转速的高低就可以判断电路是负荷的大小。
第四章晶体二极管和二极管整流电路第一节晶体二极管（第一课时）一、选择题1、当晶体二极管的PN结导通后参加导电的是（）A.少数载流子B.多数载流子B.既有少数载流子又有多数载流子2、半导体中的空穴和自由电子数目相等，这样的半导体称为（）A.P型半导体B.本征半导体C.N型半导体二、填空题1、半导体是一种导电能力介于和之间的物体。
2、PN结具有的性能，即：加电压时PN结导通；加的电压时PN结截止。
三、解答题1、图所示的电路中，哪些灯泡能发亮？第一节晶体二极管（第二课时）一、选择题1、晶体二极管的正极电位是-10V，负极电位是-5V，则该二极管处于（）A. 零偏B. 反偏C. 正偏2、面接触型晶体二极管比较适用于（）A.小信号检波B.大功率整流C.大电流开关3、用万用表欧姆挡测量小功率晶体二极管性能好坏时，应该把欧姆挡拨到（）A. R×100Ω或R×1kΩ挡B. R×1Ω挡C. R×10kΩ挡4、当晶体二极管工作在伏安特性曲线的正向特性区，而且所受正向电压大于其门槛电压，则晶体二极管相当于（）A.大电阻B.断开的开关C.接通的开关5、当硅二极管加上0.3V的正向电压时，该二极管相当于（）A.小阻值电阻B.阻值很大的电阻C.内部短路二、填空题1、当晶体二极管导通后，则硅二极管的正向压降为V，锗二极管的正向压降为V。
2、晶体二极管因所加电压过大而。
并出现的现象，称为热击穿。
3、下面每小题后面的括号内，提供几种答案，选择正确的填在相应的横线上。
（1）简单的把一块P型半导体和一块N型半导体接触在一起形成PN结？（能；不能；不一定）（2）二极管导通时，则二极管两端所加的是电压。
（正向偏置；反向偏置；无偏置）（3）当二极管两端的正向偏置电压增大于电压时，二极管才能导通。
（击穿；饱和；门槛）（4）二极管两端的反向偏置电压增高时，在达到电压以前，通过的电流很小。
（击穿；最大；短路）第二节二极管整流电路1、在如图所示的电路中，试分析输入端a、b间输入交流电压υ时，通过R1、R2两电阻上的是交流电，还是直流电？2、若将单相桥式电路接成如图的形式，将会出现什么结果，应如何改正？3、如图所示两个电路中，设V1、V2均为理想二极管（即正向导通时其正向电阻和正向压降为零，反向截止时其反向电阻无穷大的二极管），试判断两图中的二极管是截止的还是导通的，A、B两端的电压V AB=？C、D端的电压V CD=？4、画出半波整流电路图。
第 14 章半导体器件一、选择题1、对半导体而言，其正确的说法是( )。
(1) P 型半导体中由于多数载流子为空穴，所以它带正电。
(2) N 型半导体中由于多数载流子为自由电子，所以它带负电。
(3) P 型半导体和 N 型半导体本身都不带电。
2、在图 14-1 所示电路中，Uo 为 ( ) 。
(1) -12V (2) -9V (3) -3VR- 0V D Z11V 3kΩ-9VUo DZ2U o + + R- -图14-1 图14-2 图14-33、在图 14-2 所示电路中，二极管 D1、D2、D3 的工作状态为( ) 。
(1) D1、D2 截止， D3 导通 (2) D1 截至， D2、D3 导通 (3) D1、D2、D3 均导通4、在图 14-3 所示电路中，稳压二极管 Dz1 和 Dz2 的稳定电压分别为 5V 和 7V，其正向压降可忽略不计，则 Uo 为( ) 。
(1) 5V (2) 7V (3) 0V5、在放大电路中，若测得某晶体管的三个极的电位分别为 6V，1.2V 和 1V，则该管为( )。
(1) NPN 型硅管 (2) PNP 型锗管 (3) NPN 型锗管6、对某电路的一个 NPN 型的硅管进行测试，测得 UBE>0，UBC>0，UCE>0，则此管工作在 ( ) 。
(1)放大区 (2)饱和区 (3) 截至区7、晶体管的控制方式为( ) 。
(1)输入电流控制输出电压 (2)输入电流控制输出电流 (3)输入电压控制输出电压二、判断题1、晶体管处于放大区，其 PN 结一定正偏。
( )2、三极管由二极管构成的，三极管具有放大作用，故二极管也具有放大作用。
( )3、二极管正向导通，反向截止，当反向电压等于反向击穿电压时，二极管失效了，故所有的二极管都不可能工作在反向击穿区。
( )三、填空题1、若本征半导体中掺入某 5 价杂质元素，可成为，其多数载流子为。
若在本征半导体中掺入某 3 价杂质元素，可成为，其少数载流子为。
学号:班级: 姓名: 成绩:1-1：在图中，五个元件代表电源或负载。
电流和电压的正方向及实验测量值如图所示， I=-4A 、I=6A 、I=10A 、U=140V 、U=-90V 、U=60V 、U=-80V 、U=30V（1）请在图上标出各电流的实际方向和各电压的实际极性；（2）编号为 的是电源，编号为 （3）电源发出的功率为， UU 4 5U 1 I U 3 I 2 U I1-2：有一直流电源，其额定功率P =200W ，额定电压U =50V ，内阻R =0.5Ω,负载电阻R 可以调节，其电路如 图所示。
试求：（1）额定工作状态下的电流及负载电阻；（2）开路状态下的电源端电压；（3）电源短路状 态下的电流。
Ic aEU RU N Rd b 1-3：已知条件在图中已标出，利用基尔霍夫定律，求I 和U 。
负载取用的功率为 的是负载；。
电工学A （1）习题册－电路的基本概念与基本定律1-4：在图所示的电路中，已知U=10V，E=4V，E=2V，R=4Ω，R=4Ω，R=5Ω，1、2两点间处于开路状态，试计算开路电压U。
R2E21U1RUE1R321-5：电路如图所示，已知R=1Ω，R=3Ω，R=4Ω，R=4Ω，E=12V，求A点的电位V。
1-6：把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V的电源上使用，这种接法会有什么后果？它们实际消耗的功率各是多少？如果是两个110V、60W的灯泡，是否可以这样使用？为什么？(2)班级: 姓名: 成绩:2-1：在如图中，试求A 点电位V 。
+50V10ΩA5Ω 20Ω-50V2-2：在图中R =R =R =R =300Ω，R =600Ω，试求开关S 断开和闭合时A 和B 之间的等效电阻。
R 1AR 2R 5 SR 3R 4B(3) 学号: 2-3：电路如图所示，R =R =4k Ω，R =16k Ω，U =U =12V ，在开关S 断开和闭合的两种情况下试求A 点的电位。
电工电子技术基础复习题第一章 电路的基本定律与分析方法 一、填空题1、在多个电源共同作用的 线性 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 和 ，称为叠加定理。
2、“等效”是指对 端口 以外的电路作用效果相同。
戴维南等效电路是指一个电阻和一个电压源的串联组合，其中电阻等于原有源二端网络 除源 电阻，电压源的电压等于原有源二端网络的 开路 电压。
二、选择题1、已知a 、b 两点的电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ B ）。
A 、6V B 、－6V C 、14V D 、－14V2、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ）。
A 、10V B 、20V C 、30V D 、40V3、标有额定值为“220V 、100W ”和“220V 、25W ”白炽灯两盏，将其串联后接入220V 工频交流电源上，其亮度情况是（ A ）。
A 、25W 的灯泡较亮B 、100W 的灯泡较亮C 、两只灯泡一样亮D 、都不亮 4、叠加定理只适用于（ C ）。
A 、交流电路B 、直流电路C 、线性电路D 、任何电路 5、已知二端线性电阻如右图所示，图中i 和线性电阻的阻值为（ A ）。
A 、8A ，Ω625.0B 、-8A ，Ω625.0C 、8A ，-Ω625.0D 、-8A ，-Ω625.06、已知二端线性电阻如图示，图中u 和线性电阻的阻值为（ C ）。
A 、10V ，Ω5B 、10V ，-Ω5C 、-10V ，Ω5D 、-10V ，-Ω5 7、图示电路中，i 1和i 2分别为（ A ）。
A ．12A ，-4 A B ．-12A ，4 A C ．12A ，4 A D ．-12A ，-4 A三、计算题1、试用戴维宁定理分析如图所示电路，求解电流I=? 解：（1）断开待求支路对二端网络进行戴维宁等效：iW p 40-=A 2Wp 20=u求得开路电压v uoc30=；Ω=2R O（2）连接戴维宁等效电路和断开的支路并列写回路方程：（2分）03010)28(=-++I（3）求解方程得出待求电流：（2分）A I 2=2、试用叠加原理分析如图所示电路，求解的电流I=？ 解：（1）电压源单独作用时，7A 电流源视为开路列回路方程求解得流过3Ω电阻的电流A I 21242316112131/=⨯++=（2）电流源单独作用时，42V 电压源视为短路，列回路方程求解的流过3Ω电阻的电流A I 47316112131//=⨯++= （3）把两个电源单独作用的效果叠加得出流过电阻的电流：（2分）A I I I 6///=+=3、如图所示电路，已知E=10V ，A I S 1=，Ω==Ω=5,10321R R A R ，试用叠加原理求流过电阻2R 的电流I 。
学号:班级: 姓名: 成绩:1-1：在图中，五个元件代表电源或负载。
电流和电压的正方向及实验测量值如图所示，I1=-4A、I2=6A、I3=10A、U1=140V、U2=-90V、U3=60V、U4=-80V、U5=30V（1）请在图上标出各电流的实际方向和各电压的实际极性；（2）编号为的是电源，编号为（3）电源发出的功率为，U4 U54 5U1 1 I1 U3 3 I3 2U2 I21-2：有一直流电源，其额定功率P=200W，额定电压U N=50V，内阻R0=0.5Ω,负载电阻R 可以调节，其电路如图所示。
试求：（1）额定工作状态下的电流及负载电阻；（2）开路状态下的电源端电压；（3）电源短路状态下的电流。
IcaE URU NR0d b1-3：已知条件在图中已标出，利用基尔霍夫定律，求I2和U4 。
(1)负载取用的功率为的是负载；。
电工学A（1）习题册－电路的基本概念与基本定律1-4：在图所示的电路中，已知U1=10V，E1=4V，E2=2V，R1=4Ω，R2=2Ω，R3=5Ω，1、2两点间处于开路状态，试计算开路电压U2。
R2E21U1R1U2E1R321-5：电路如图所示，已知R1=1Ω，R2=3Ω，R3=4Ω，R4=4Ω，E=12V，求A点的电位V A。
1-6：把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V的电源上使用，这种接法会有什么后果？它们实际消耗的功率各是多少？如果是两个110V、60W的灯泡，是否可以这样使用？为什么？(2)班级: 姓名: 成绩:2-1：在如图中，试求A 点电位V A 。
+50V10ΩA5Ω 20Ω-50V2-2：在图中R 1=R 2=R 3=R 4=300Ω，R 5=600Ω，试求开关S 断开和闭合时A 和B 之间的等效电阻。
R1A R 2R 5 SR 3R 4B(3) 学号: 2-3：电路如图所示，R 1=R 2=4k Ω，R 3=16k Ω，U 1=U 2=12V ，在开关S 断开和闭合的两种情况下试求A 点的电位。
电工学A （1）习题册－电路的分析方法2-4：用电源等效变换的方法求2Ω电阻的电流I。
1Ω3A12V2ΩI6Ω2Ω2-5：试用结点电压法计算U AB及图中各支路电流。
2-6：图示电路中，已知：U S = 8V，I S =2A，R1=2Ω，R2 = 4Ω，R3 =10Ω，R =12Ω，试用叠加定理求电压U AB。
(4)2-7：电路如图所示，E =12V，R1=R2=R3=R4，U ab=10V，若将理想电压源除去后，试问这时U ab等于多少？E - R1R1R2R2A AI IR3R3I IR4R4B B2-8：图示电路中，已知：U S =9V，I S =3A，R1 =3Ω，R2 =6Ω。
试用支路电流法求电流I1和I2。
计算各元件的功率，并说明哪个元件是电源。
2-9：用戴维宁定理求下图中7Ω电阻两端的电压U。
1A2Ω1Ω3ΩU5Ω7Ω20V(5)2-10：图示电路中，已知：U S=4 V，I S=3A，R1=R2=1Ω，R3 = 3Ω。
用戴维宁定理求电流I。
32-11：用叠加定理计算下图所示电路中1Ω电阻上的电流I。
6Ω30V I7Ω1Ω6Ω4A(6)2-12：分别用戴维宁定理和诺顿定理求电阻R L上的电流I L。
8ΩR S RL3ΩI LR34Ω1A12VR2R420Ω3Ω2-13：已知E1＝15V，E2＝13V，E3＝4V，R1＝R2＝R3＝R4＝1Ω，R5＝10Ω。
（1）当开关S断开时，试求电阻上的电压U5和电流I5；（2）当开关S闭合后，试用戴维宁定理计算I5。
I5R 5U5E1E2E3R4R1R2 R3S(7)2-14：在图示电路中，已知：R1=R2=R3=0.5Ω，I S2=1A，电位V B＝0V。
求电位V A和电流源I S1供出的功率P。
2-15：图示电路已知: U=12V，U S1=4V，U S2=2V，R1=4Ω，R2=2Ω，R3=5Ω，R=1Ω。
用支路电流法求电流I。
(8)班级 : 姓名 : 学号 : 成绩 :3-1：在图中，E=100V ，R 1 =1Ω，R 2 =99Ω，C=10μF ，试求：（1）S 闭合瞬间各支路电流及各元件两端电压 的数值；（2）S 闭合后达到稳定状态时各支路电流及各元件两端电压的数值；（ 3）用电感元件替换电容元件后，（1）、（2）两种情况下的各支路电流及各元件两端电压的数值。
S it=0 R 1R 2i 2 i 1E C 3-2：在电路图中，U ＝10V 。
求开关S 闭合瞬间（t=0）各元件中的电流及其两端的电压；当电路达到稳定时 又各等于多少？设在t=0时，电路中的贮能元件都未贮能。
S R 1t=0 2Ω C 11μFL 1 1H R 2U8Ω2μF L 21HC 2 3-3：在图中，E ＝20V ，R 1＝12k Ω，R 2＝6k Ω，C 1＝10μF ，C 2＝20μF 。
电容元件原先均未贮能。
当开关闭合后，试求：电容元件两端电压U C 。
St=0 R 2 C 1C 2U CU R 1 (9) 电工学A （1）习题册－电路的暂态分析3-4：在图所示电路中，I S＝10mA，R1＝3kΩ，R2＝3kΩ，R3＝6kΩ，C＝2μF。
在开关S闭合前电路已处于稳态。
求t ≥ 0时u C和i1，并作出它们随时间的变化曲线。
i1R2R 1R3IsS C1t=0u C3-5：图中已知：R1＝6kΩ，R2＝3kΩ，C＝2μF，I S＝9mA，开关长时间闭合。
当将开关断开后，试求电流源两端的电压。
St=0Is R1C1R2(10)3-6：电路如图所示，换路前已处于稳态，I S＝1mA，试求换路后（t ≥0）的u C。
10kΩS 10μF20kΩt=0Is10V10kΩ3-7：电路如图所示，R1＝1Ω，R2＝R3＝2Ω，L＝2H，U＝2V。
开关长时间合在1的位置。
当将开关扳到2的位置后，试求电感元件中的电流及其两端的电压。
1 St=0R1 R2 i2U LR33-8：电路如图所示，换路前已处于稳态。
当将开关从1的位置扳到2的位置后，试求i L和i，并作出它们的变化曲线。
i1Ω1ΩS t=01 22Ω3Hi L3V 3V3-9：电路如图所示，t＝0时开关S闭合试用三要素法求t ≥0时的i L和i1。
i 1S6Ω3Ωt=0U 12V iL9V 1H班级:姓名:成绩 :4-1：若已知正弦量：u 1= 6sin(ωt + 30°) V ，u 2= 8sin(ωt －30°)V 。
（1）写出u 1、u 2的相量表达式，并作出它们的相量图； （2）试求u 1与u 2的相位差，并通过相量求u ＝u 1＋u 2。
4-2：若已知两个频率为ω＝314rad/s 的正弦电流分别为 A I ︒∠=3051 ，A I ︒∠=12042。
求： （1）写出i 1、i 2的瞬时表达式；（2）i 1的周期为T ，试画出i 1的波形图； （3）i 1与i 2的相位差。
4-3：求图（A ）、图（B ）中的电流I。
5Ω3Ω2 10° A5Ω-j4Ω-j5Ωj4Ω30 30 °A(A)学号 : II(B)电工学A （1）习题册－正弦交流电路4-4：如图所示RLC 串联电路，已知R＝15Ω，L＝12mH，C＝5μF，端电压为u＝50sin(5000t)V。
试求电流i和各元件的电压相量表达式，并作出电路的相量图。
并求解电路的有功功率、无功功率和视在功率。
.I R jωL. U R. U L. U.U C 1ωc-j4-5：日光灯照明电路可等效为RL串联电路。
若灯管等效电阻R1＝280Ω，镇流器的等效电阻R2＝20Ω，等效电感L＝1.65H，电源电压为220V。
试求电路中的电流，灯管及镇流器两端的电压。
4-6：已知u＝220sin(314t＋20°)V，i＝4.4sin(314t－20°)A。
求(1)此二端网络由两个元件串联的等效电路和元件参数值；(2)二端网络的功率P、Q、S；(3)判断此二端网络是感性还是容性。
i无源u网络4-7：在图示的各电路中，除A 0和V 0外，其余电流表和电压表的读数均在图上标出。
试求电流表A 0 和电压表 V 0的读数。
60V 5A V 1V 0X L X CA 1A 03A RLA 2100 V V 2(1) (2)10A -j X CA 110V 10V -j10Ω A 0100V V 1V 0V 1RX Cj5Ω5Ω V 2V 0(3)(4)4-8：已知tV sin u 222 ，试求瞬时值i 、u 2，并画I和 U 的相量图。
1Ω 0.5Hi u0.25FU 2 2Ω4-9：图示电路处于谐振状态，且已知：U =100V ，I 1=I 2 =10 A 。
试求I 、R 、X C 及X L 。
-jX C . I jX L. UR 4-10：如图示电路，电源电压u = 100sin1000t V ，当开关S 打开或接通时，电流表A 的读数不变，求电容C 。
SA 2Ω 2Ω+ uC4-11：已知R 1＝15Ω，X L ＝20Ω，R 2＝15Ω，X C ＝20Ω，V U ︒∠=0100 。
求(1) 1I 、2I 、I 及abU ；(2)P 、Q 、S 。
.I 2.I . -jX CR 1I 1. U.UabjX L R 2. I 1.I 24-12：已知图示电路中，U ＝200V ，R 1＝5Ω，I 1＝10A ，I 2＝102A ，R 2＝X L 。
试求I 、X C 、R 2、X L 。
4-13：图示电路是用三表法测量电感线圈参数R 、L 电路，已知：f ＝50H z ，图中各表读数分别为V ＝100V ， A ＝5A ，W ＝400W 。
试求R ，L 。
A WRVL4-14：各交流电表读数如图所示，试求：负载的功率因数，复阻抗，负载的平均功率，无功功率和视在功率。
1.1kWA W10AZ UV220VR 1. I . I 2.I 1 R 2. U-jX CjX L感 性 负载4-15：某 RLC 串联电路，已知：R =50Ω，C=10uF 。
(1)若电源频率f =1kHz 时电路出现谐振，问L =？ (2)若电路 参数保持不变，求f 1= 500Hz 和 f 2= 1500 Hz 时电路的复阻抗，并说明该电路各呈何性质？L+ u C+ uRC4-16：某感性电路施加一正弦交流电压u ＝311sin314t V ，其有功功率P ＝7.5kW ，无功功率Q =5.5kvar 。
求： (1)电路的功率因数； (2)若电路为R 、L 并联，R 、L 值为多少?4-17：今有40W 的日光灯一个，使用时灯管与镇流器(可近似地把镇流器看作电感)串联在电压为220V ，频率 为50Hz 的电源上。
