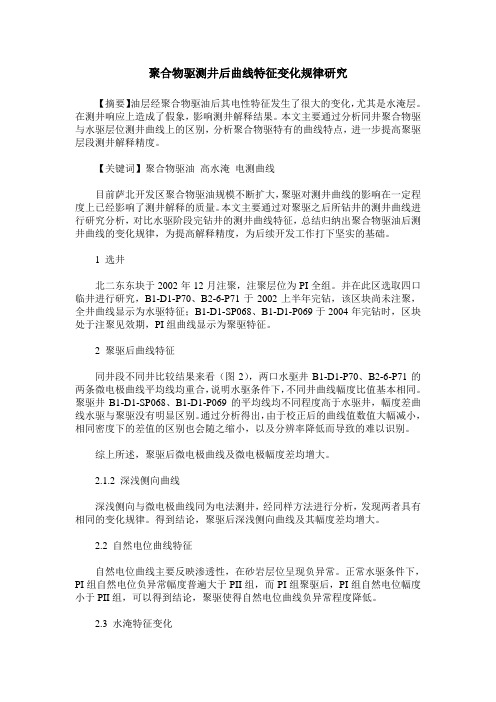

聚合物驱测井后曲线特征变化规律研究【摘要】油层经聚合物驱油后其电性特征发生了很大的变化，尤其是水淹层。
在测井响应上造成了假象，影响测井解释结果。
本文主要通过分析同井聚合物驱与水驱层位测井曲线上的区别，分析聚合物驱特有的曲线特点，进一步提高聚驱层段测井解释精度。
【关键词】聚合物驱油高水淹电测曲线目前萨北开发区聚合物驱油规模不断扩大，聚驱对测井曲线的影响在一定程度上已经影响了测井解释的质量。
本文主要通过对聚驱之后所钻井的测井曲线进行研究分析，对比水驱阶段完钻井的测井曲线特征，总结归纳出聚合物驱油后测井曲线的变化规律，为提高解释精度，为后续开发工作打下坚实的基础。
1 选井北二东东块于2002年12月注聚，注聚层位为PI全组。
并在此区选取四口临井进行研究，B1-D1-P70、B2-6-P71于2002上半年完钻，该区块尚未注聚，全井曲线显示为水驱特征；B1-D1-SP068、B1-D1-P069于2004年完钻时，区块处于注聚见效期，PI组曲线显示为聚驱特征。
2 聚驱后曲线特征同井段不同井比较结果来看（图2），两口水驱井B1-D1-P70、B2-6-P71的两条微电极曲线平均线均重合，说明水驱条件下，不同井曲线幅度比值基本相同。
聚驱井B1-D1-SP068、B1-D1-P069的平均线均不同程度高于水驱井，幅度差曲线水驱与聚驱没有明显区别。
通过分析得出，由于校正后的曲线值数值大幅减小，相同密度下的差值的区别也会随之缩小，以及分辨率降低而导致的难以识别。
综上所述，聚驱后微电极曲线及微电极幅度差均增大。
2.1.2 深浅侧向曲线深浅侧向与微电极曲线同为电法测井，经同样方法进行分析，发现两者具有相同的变化规律。
得到结论，聚驱后深浅侧向曲线及其幅度差均增大。
2.2 自然电位曲线特征自然电位曲线主要反映渗透性，在砂岩层位呈现负异常。
正常水驱条件下，PI组自然电位负异常幅度普遍大于PII组，而PI组聚驱后，PI组自然电位幅度小于PII组，可以得到结论，聚驱使得自然电位曲线负异常程度降低。
三元复合驱井通粘稠聚合物原理三元复合驱井通粘稠聚合物主要由三种成分组成：胶体物质、化学结构改性剂和增粘剂。
其中胶体物质是添加剂的主要成分，它可以增加油润湿能力，提高油水相互作用的能力。
化学结构改性剂主要通过改变油相的化学性质，使之更容易与水相发生反应，提高油相在水相中的稳定性和分散度。
增粘剂则是为了增加体系的粘度，使得原油在水相中的分散度更好，从而提高驱油效果。
三元复合驱井通粘稠聚合物的原理如下：首先，通过胶体物质的作用，使油相具有更好的湿润性，使油相能够更好地分散在水相中，形成微小的分散液滴。
而胶体物质本身具有一定的稳定性和分散性，能够保持分散液滴的稳定性，不易发生汇聚和沉淀。
其次，通过化学结构改性剂的作用，改变油相的化学性质，使其更容易与水相中的成分发生反应。
这样可以增加油相在水相中的溶解度，提高油相的稳定性和分散度。
同时，化学结构改性剂还可以改变油相的表面性质，使其更容易被水相湿润，并提高与水相的相容性和混合性。
最后，增粘剂的作用是增加体系的粘度，使得原油在水相中的分散度更好。
增粘剂可以增加水相中的胶体物质粒子间的相互作用力，从而使分散液滴更加稳定。
同时，增粘剂还可以增加体系的黏滞性，提高油相的分散度和稳定性。
通过三元复合驱井通粘稠聚合物的使用，可以有效地提高原油在水相中的分散度和稳定性，改善驱油效果。
同时，它还能够减少油水界面的张力，提高原油的渗透能力。
此外，三元复合驱井通粘稠聚合物还具有一定的防腐蚀和抗乳化性能，可以减少油井和管道的腐蚀和乳化现象，延长设备的使用寿命。
因此，三元复合驱井通粘稠聚合物在油田开发中具有广阔的应用前景。
聚合物驱大孔道油藏试井解释方法曾杨;康晓东;谢晓庆;石爻【期刊名称】《大庆石油地质与开发》【年(卷),期】2018(037)002【摘要】目前大量试井模型仅仅适用于注水油藏大孔道的识别,对注聚油藏并没有研究,导致许多注聚油田实际数据无法解释.通过考虑聚合物剪切、扩散和对流的特征,建立了聚合物驱大孔道油藏试井解释模型,采用有限差分算法对模型进行数值求解,绘制压力和压力导数双对数典型曲线图版.典型曲线的压力和压力导数曲线都呈上扬的趋势,但聚驱比水驱压力降落更大,压力导数上翘的斜率更小.分析了聚合物浓度、渗透率比值、大孔道宽度等参数对典型曲线的影响.实例应用表明该模型能有效解释大孔道的相关参数,为大孔道的封堵提供数据支持,具有较强的矿场应用价值.【总页数】5页(P130-134)【作者】曾杨;康晓东;谢晓庆;石爻【作者单位】海洋石油高效开发国家重点实验室,北京 100028;中海油研究总院,北京 100028;海洋石油高效开发国家重点实验室,北京 100028;中海油研究总院,北京100028;海洋石油高效开发国家重点实验室,北京 100028;中海油研究总院,北京100028;海洋石油高效开发国家重点实验室,北京 100028;中海油研究总院,北京100028【正文语种】中文【中图分类】TE357.46【相关文献】1.聚合物驱油藏数值试井解释方法研究 [J], 张德志;姚军;王友启2.气顶底水油藏水平井试井解释方法研究 [J], 范子菲3.双重孔隙介质封闭油藏中水平井试井解释方法 [J], 王晓冬;刘慈群4.低渗透油藏CO2驱试井解释方法 [J], 苏玉亮; 蔡明玉; 孟凡坤; 范理尧; 李蕾5.基于卷积神经网络的径向复合油藏自动试井解释方法 [J], 李道伦; 刘旭亮; 查文舒; 杨景海; 卢德唐因版权原因，仅展示原文概要，查看原文内容请购买。
聚合物驱双层油藏试井分析方法郭辉;程时清;于海洋;聂向荣;王成龙;张贤松;冯国智【摘要】考虑了在地层中聚合物溶液存在剪切、扩散、对流等物化参数作用,建立了双层油藏聚合物驱试井解释模型.采用有限差分算法进行了数值求解,研制了典型曲线图版.研究表明:典型曲线存在4个流动段;当两个层的表皮系数同时增大时,压力导数曲线在径流段重合;当某一个层的表皮系数固定不变,另外一个层的表皮系数增加时,压力导数曲线在径向流段不再重合.随着注入聚合物溶液浓度增大,过渡段的“驼峰”越大,径向流段上翘幅度越大.实例应用表明该模型能准确确定不同地层的渗透率、表皮等参数.【期刊名称】《科学技术与工程》【年(卷),期】2014(014)018【总页数】5页(P35-39)【关键词】聚合物驱;试井;双层油藏;曲线拟合;分析方法【作者】郭辉;程时清;于海洋;聂向荣;王成龙;张贤松;冯国智【作者单位】中国石油大学(北京)石油工程教育部重点实验室,北京102249;中国石油大学(北京)石油工程教育部重点实验室,北京102249;中国石油大学(北京)石油工程教育部重点实验室,北京102249;中国石油大学(北京)石油工程教育部重点实验室,北京102249;中国石油大学(北京)石油工程教育部重点实验室,北京102249;中海油研究总院,北京100027;中海油研究总院,北京100027【正文语种】中文【中图分类】TE357.4620世纪60年代到80年代，这20中主要以多层油藏合试压力的研究为主要方向。
由于测试工具和技术的制约，对于多层油藏各层流量的研究并没有开展。
Lefkovis 在1961年导出了关于多层油藏的渗流模型，同时求出了井底压力和各个层的流量，在Lefkovis的研究中没有考虑井筒的储集效应，而考虑了隔层可以具有不同参数的模型[1]。
Tariq和Ramey根据Lefkovis的研究成果，于1978年运用Stehfest 算法研究了考虑井筒储存效应和表皮效应的井底压力响应的多层无窜流油藏井底压力的真实空间解[2]。
海上油田稀井网大井距聚合物驱应用与分析刘歆;周凤军;张迎春;王惠芝;郑浩【摘要】为改善海上X油田产量递减现状,在室内评价及小井组试验的基础上,进行了中高含水期的早期聚合物驱矿场试验,提出了海上油田注入井分层分质注入、分层调剖,油井提液引效的措施.研究表明,稀井网大井距聚合物驱主要以扩大平面波及体积为主;从边部油井的见效特征分析可知,聚合物注入可有效压制边水入侵,但对改善纵向层间矛盾效果有限.X油田早期聚合物驱试验为海上同类油田的开发提供了重要参考依据.%The offshore X oilfield has shown production decline and medium -high water cut, so that polymer flooding field test is conducted based on laboratory evaluation and small well group test. Proposed measures for the offshore oilfield include separate injection , separate zone profile control and pump-induced lifting. Researches indicate that polymer flooding with Large well spacing can expand swept volume; the responses in edge oil wells show that polymer injection can effectively control edge water invasion, but has little effect to mitigating vertical interlayer interference. The polymer flooding practice in the X oilfield offers important reference for development of analogous offshore oilfields.【期刊名称】《特种油气藏》【年(卷),期】2012(019)003【总页数】4页(P104-107)【关键词】早期聚合物驱;大井距;海上油田;聚驱特征;边底水【作者】刘歆;周凤军;张迎春;王惠芝;郑浩【作者单位】中海油天津分公司,天津300452;中海油天津分公司,天津300452;中海油天津分公司,天津300452;中海油天津分公司,天津300452;中海油天津分公司,天津300452【正文语种】中文【中图分类】TE53聚合物驱作为水驱后进一步提高采收率的技术，已经进行大规模的工业化应用，取得了显著的效果［1］。
第35卷第4期 2017年8月陕西科技大学学裉Journal of Shaan x i University of Science & TechnologyV ol. 35 N o.4A ug. 2017*文章编号：2096-398X(2017)04-0106-06聚合物驱三层窜流油藏试井模型及井底压力动态曾杨12，康晓东12，唐恩高12，谢晓庆12，程时清3(1.海洋石油高效开发国家重点实验室，北京100028; 2.中海油研究总院，北京100028; 3.中国石油大学（北京）石油工程教育部重点实验室，北京102249)摘要：针对目前大量试井模型未考虑聚合物吸附滞留及不可及体积的影响，导致许多油田实际数据无法解释，通过改进聚合物驱试井解释基础参数模型，建立了聚合物驱三层窜流油藏试井解释模型，采用有限差分算法对模型进行数值求解，绘制压力和压力导数双对数典型曲线图版，典型曲线存在5个流动阶段，纯井筒储集阶段及纯井筒储集阶段到内区径向流过渡段后，经历第二层向第一层的窜流，然后是第三层向第二层的窜流，最后是总系统达到径向流作用阶段，由于受到聚合物溶液牛顿流体性质的影响，曲线表现出小幅度上趨.实例应用表明该模型通过解释各层的油藏参数，可有效的确定储层污染情况，对油田及时采取措施，提高产量具有重要意义.关键词：聚合物驱；三层油藏；试井；压力动态；曲线拟合中图分类号：T E353 文献标志码：AWell testing model and pressure dynamics for cro5>sflowtriple-layer reservoirs by polymer floodingZENG Yang1，2，KANG Xiao-dong，2,TANG En-gao1，2，XIE Xiao-qing，2,CHENG Shi-qin g3(1. State K ey L aboratory of O ffshore O il E xplo itatio n，Beijing 100028, C h in a；2. C N O O C R esearch In stitu te，Beijing 100028，C h in a；3. M O E K ey L aboratory of P etroleum E ngineering，C hina U niversity of Petroleum(B eijing)，Beijing 102249, C hina)Abstract：At present,a large number of well testing models have not considered the influenceof polymer adsorption r etention and inaccessible pore volume,which lead to the fact thatmany oll ield data can not be explained.So,a new mathematical model,which triple-layer model,is established by improved basic parameters m odel of well test interpretation for polymer flooding.By employed the finite difference method for numerical solution ofthe model,the pressure and pressure derivative curves are then developed based on this model.It shows t hat the type curve have tive typical low sections.After pure wellbore storagestage and wellbore storage to the radial flow transition period,then the second layer to thetirst layer crossflow,and t hen the third layer to the second layer flow,and finally reached the **收稿日期=2017-02-11基金项目：国家科技重大专项项目（2011ZX05024-004);中海石油有限公司综合科研项目（Y X K Y-2014-ZY-03)作者筒介：曾杨（1987—）女，四川广安人，工程师，研究方向：油气田开发及提髙采收率第4期曾杨等：聚合物驱三层窜流油藏试井模型及井底压力动态•107•radial flow stage of the total sys t e m.D u e to the impact of the N e w t o n fluid properties of poly m e r,the pressure and pressure derivative curve m o v e u p w a r d with a small amplitude.T h etield test application indicates thismodel can accurately evaluate the formation permeability，skin and other parameters ofeach layer,which can effectively relieve the reservoir pollution, and i t is ofgreat significance to take measures to improve production in time.K e y w o r d s：polymer flooding；triple-layered reservoir；well testing；pressure d y n a m i c s；history matching〇引言聚合物驱，特别是部分水解聚丙烯酰胺聚合物 驱，由于其低成本、高效率，是最常用的一种提高油 田采收率的方法.但是，在聚合物通过储层岩石时，由于其吸附滞留会引起储层伤害或者渗透率下降.因此，聚驱后需要采用相应的评价储层伤害的技术. 试井方法是获取储层渗透率、表皮因子的主要方法，进而可评价储层伤害程度M]. 60年代初，L e f k o i s 等4最早提出了水驱多层油藏的试井分析方法；K u c u l k等[5’6]通过分层流量和井底压力的关系求得 压力解;T a n q等[7]得出了多层无窜流油藏井底压力 实空间解；Ehlig等[8]在K u c u l k的基础上明确分层 流量对多层油藏试井解释的重要性；贾永禄[9]分析 了存在窜流的双层油气藏井底压力动态;霍进等[10]提出了多层窜流油气藏模型.随着计算机技术的发 展，目前试井技术[11’12]在水驱多层油藏已经成熟.由于聚合物驱技术在世界各大油田中的广泛 应用，相应的试井技术在复合油藏、以及双层油藏 有了一定进展，1^^等[13]最先提出均质油藏中非 牛顿流体渗流规律；L u n d等[14]得出了非牛顿流体 在复合油藏中渗流的压力响应特征；C h i等[15]研究 了考虑井筒储集和表皮效应的非牛顿流体井底压 力的真实空间解；岳世俊等[16]提出了考虑扩散和 对流的聚合物驱压力响应特征；郭辉等[17]对聚合 物双层油藏试井分析方法进行了研究；于海洋 等[18]研究了海上聚驱复合油藏的试井典型曲线；程时清等[19]建立了双层聚驱复合油藏的试井模型 及压力响应典型曲线.大庆、辽河、渤海的注聚油藏不仅含有两个含 油砂层，许多油藏为三层油藏甚至多层油藏，但由 于多层油藏模型建立和求解非常复杂.目前为止，学者对聚合物驱试井模型的研究大都集中于双层 油藏、复合油藏，并且绝大部分研究都是在聚合物 流变实验的基础上，仅仅考虑了聚合物溶液的剪 切、扩散和对流作用，忽略了聚合物溶液在地层流 动时的吸附滞留以及聚合物分子不可及体积的影 响.程时清等虽考虑了吸附滞留以及聚合物分子不可及体积的影响，但并没有对聚合物驱三层及多层 油藏进行研究.使得大庆、辽河、渤海许多油田测试 数据难以解释.因此，本文以程时清等的研究思路为基础，在 考虑聚合物剪切、扩散和对流的基础上，进一步考 虑聚合物吸附滞留及不可及体积的影响，改进聚合 物驱试井解释参数模型[20]，建立了聚合物驱三层 窜流油藏试井解释数学模型，利用离散差分方法进 行迭代求解，研制了聚合物驱三层窜流油藏试井典 型曲线图版，分析了典型曲线的影响因素，并用实 例说明了新模型的实际效用.1聚合物基础参数模型(1)粘度模型M e t e r方程式能够完整的描述聚合物溶液的 流变特性，在文献[2 0 ]基础上同时考虑扩散、对流 的影响，建立了聚合物溶液的粘度模型：— I_______________________— ^狑__________________P-P一P-W ^〇1 + Y/[376. 2(狆）—1365+ 0 . 0 341])1.182%)=3«+1104Qn+!2nrh槡8犆犓"P - "狑[1 + (A1犆狆 + A2CP + A3犆狆）狆]广Cp(狉狋一犆狆-犆狆犲犳狉—狏‘槡犇狋-(1 ) <式（1)中："狆、、狑一聚合物溶液粘度和水相的 粘度，m P a •s; /p —零剪切速率下聚合物粘度，m P a •s;A1、A2、A3—聚合物溶液参数，其单位分 别为（g/l)—1，（g/l)—2和（g/l)—3;犆狆一聚合物溶 液浓度，g/l;犆狆一水相中有效阳离子浓度，g/l; Sp —实验资料确定的参数，无量纲；C 一与迂曲 度有关的系数，无量纲；犓一渗透率，"m2;54—孔 隙度，％;犆狆。
聚合物驱牛顿—非牛顿—牛顿三区复合试井模型刘文涛;张德富;程宏杰;王晓光【摘要】聚合物驱是提高采收率的重要手段之一.根据聚合物驱油的物理过程,建立牛顿流体—非牛顿幂律流体—牛顿流体构成的三区复合油藏试井解释模型;通过拉普拉斯变换求得模型在拉普拉斯空间的解析解;利用Stehfest数值反演算法将拉普拉斯空间解析解反演到实空间,绘制出描述聚驱过程渗流特征的试井分析双对数理论曲线.根据导数曲线特征可识别出四个典型的流动阶段:纯井筒储集效应阶段、内区牛顿流体径向流阶段、聚合物区幂律流体径向流阶段、外区牛顿流体径向流阶段.在内区牛顿流体径向流阶段,压力导数双对数曲线呈值为0.5的水平线,其半径越大,持续时间越长;在聚合物区幂律流体径向流阶段,压力导数双对数曲线呈(1-n)/(3-n)斜率的直线,幂律指数越小,导数曲线斜率越大;在外区牛顿流体径向流阶段,压力导数双对数曲线呈值为0.5M13的水平直线.利用该模型可分析聚合物驱油的效果,指导聚合物驱油藏试井资料的有效解释.【期刊名称】《油气藏评价与开发》【年(卷),期】2019(009)004【总页数】5页(P26-30)【关键词】聚合物驱;复合油藏;幂律指数;Stehfest反演;试井分析【作者】刘文涛;张德富;程宏杰;王晓光【作者单位】中国石油新疆油田公司勘探开发研究院,新疆克拉玛依834000;中国石油新疆油田公司勘探开发研究院,新疆克拉玛依834000;中国石油新疆油田公司勘探开发研究院,新疆克拉玛依834000;中国石油新疆油田公司勘探开发研究院,新疆克拉玛依834000【正文语种】中文【中图分类】TE357试井分析作为油气藏动态监测和地层参数求取的重要手段，国内外许多学者对存在非牛顿流体条件下的试井解释模型已经有了一定的研究。
关于非牛顿幂律流体的研究，国外学者IKOKU和RAMEY[1-2]研究了多孔介质中非牛顿幂律流体不稳定渗流特征，建立并求得了考虑井储和表皮效应的试井解释数学模型拉氏空间解；我国学者栾志安[3]建立了双重介质非牛顿流体的试井解释模型并求得了拉氏空间解析解；对于复合油藏试井解释模型的研究，我国学者宋考平、刘彬、程时清、朱常玉、徐有杰等[4-11]对于不同的注采方式分别建立了非牛顿流体—牛顿流体双区复合、多区复合、牛顿流体—非牛顿双区流体复合以及非牛顿流体—牛顿流体—牛顿流体三区复合试井解释数学模型并求得了拉氏空间解析解。
大庆油田聚合物、三元影响固井质量室内实验及分析作者：王连生郭金玉燕泰合来源：《科技创新导报》 2014年第32期王连生1 郭金玉1 燕泰合2（1.大庆钻探钻井二公司黑龙江大庆 163413；2大庆铁人中学黑龙江大庆 163411）摘要：通过聚合物、三元侵入钻井液和侵入水泥浆室内实验以及聚合物、三元养护水泥石室内实验，对比所得数据，分析聚合物、三元对固井质量的影响，为三次采取区块的钻井完井工艺设计提供依据，有助于提高这类地区的固井质量。
关键词：聚合物三元钻井液水泥浆固井质量中图分类号：TE2 文献标识码：A 文章编号：1674-098X(2014)11(b)-0091-01大庆油田老区已进人三次采油阶段，聚驱区块覆盖较广，少数区块如北一区断西、北二西等已经开始了三元复合驱开发。
开展新型注入介质尤其是三元复合驱影响固井质量的研究工作，可以为三次采油区块的钻井完井工艺设计提供依据和技术准备。
1 聚合物、三元侵入钻井液室内试验钻井液性能是影响固井质量的重要参数，当钻遇压力较高的聚合物、三元复合驱层位时，聚合物、三元有可能进入井筒对钻井液性能造成影响。
室内实验采用的钻井液样品为大庆长垣各地区普遍采用的高分子聚合物钻井液，密度为1.46g/cm3,实验温度为45℃，图1。
混入比例从5%增加到20%时，混入聚合物的钻井液粘度变化不大，而混入三元的钻井液粘度迅速增大，旋转粘度也迅速增大。
除粘度变化外，混入三元的钻井液的切力、电阻率也有较大变化。
对比可以看出，钻井液中侵入三元时性能变化幅度明显大于聚合物侵入。
2 聚合物、三元侵入水泥浆室内实验先混配好大连G级原浆水泥浆，后加入定量的聚合物溶液，在水浴中养护15天测抗压强度，数据见表1，图2。
对比发现，三元侵入时强度降低幅度明显高于聚合物侵。
综合以上所有实验结果，三元侵入钻井液时，对钻井液性能影响很大；三元侵入水泥浆时，水泥石强度下降幅度明显高于聚合物侵入。
3 结语(1)室内实验结果表明，三元侵入钻井液时，对钻井液性粘度明显增大，三元侵入水泥浆时，水泥石强度下降幅度明显高于聚合物侵入；（2）在三元复合驱开发区内钻井时，钻井液密度设计应以压稳为原则，避免三元侵入钻井液和水泥浆。
