第十六章电流做功与电功率专题训练七特殊方法测电功率练习►类型一伏阻法测电功率1．用电压表和已知阻值的电阻测灯泡的电功率，在测量时，如图ZT7－1甲所示，将灯泡与已知阻值的电阻R0串联，用电压表测出电阻R0两端的电压U1，求出通过R0的电流I，即通过灯泡的电流的表达式I＝________,用电压表测出灯泡两端的电压U2,运用公式P＝UI即可求出灯泡的电功率P＝________。
如果有两个电压表,则中途就不用再拆下电压表，直接测量即可，如图乙所示。
图ZT7－12．用如图ZT7－2所示的电路来测量灯泡的额定功率,小灯泡上标有“2。
5 V”字样，R0阻值已知。
（1）将实验过程补充完整:A．对照电路图连接好电路，并将滑动变阻器的滑片移至阻值最大处。
B．闭合开关，_____________________________________________________________________________________________________________________________________。
C．断开开关，整理器材.（2）用测量所得物理量和已知量的符号表示出小灯泡的额定功率P额＝____________。
知识要点基础练知识点 1 额定功率与本质功率1. 一盏节能灯标有“ 220 V 11 W”的字样 , 它的额定功率为11 W,这盏灯正常工作时经过的电流是 0.05 A, 用这盏灯代替“ 100 W”的白炽灯照明, 正常工作 10 h 可节约电能0.89 kW·h。
2. 分别将标有“ 6 V 6 W”字样的灯 L1和“ 6 V 3 W”字样的灯L2并联在 6 V 的电源上 , 则本质功率较大的是灯L ( 选填“L”或“L ” ), 电路中干路电流是1.5 A。
1 1 23. 标有“ 220 V 100 W”字样的家用电器正常工作时的电功率( C )A. 大于 100 WB. 小于 100 WC.等于 100 WD. 等于 220 W4. 关于用电器的额定功率和本质功率, 以下说法正确的选项是( A )A.用电器的本质功率会随所加电压的改变而改变 B. 用电器的额定功率会随所加电压的改变而改变C.额定功率大的用电器, 其本质功率必然大D.本质功率大的用电器, 其额定功率必然大知识点 2 本质功率的计算5. 标有“ 220 V 100 W”字样的白炽灯接在110 V 电源上时的本质电功率是25 W。
6. 将标有“ 1 A 6 W”的灯 L1和标有“ 2 A 6 W”的灯 L2串通接在某电路中, 为了让其中一盏灯正常发光 , 另一盏灯不高出它的额定功率, 则电路中赞同经过的最大电流为 1 A, 电路的总功率为7.5 W。
综合能力提升练7.把断了的白炽灯的灯丝搭接起来 , 重新接入家庭电路中使用 , 搭接后灯泡的本质功率比搭接前的功率大 ( 选填“小”或“大” ) 。
8.( 云南中考)LED 灯拥有节能、环保的特点 , 一个“ 220 V 8.5 W”的 LED灯与一个“ 220 V 60 W”的白炽灯亮度相当。
若一个“ 220 V 8.5 W”的 LED灯每天正常工作 4 h,30 天耗资的电能是 1.02 度 , 这些电能可供“ 220 V 60 W”的白炽灯正常工作17 h。

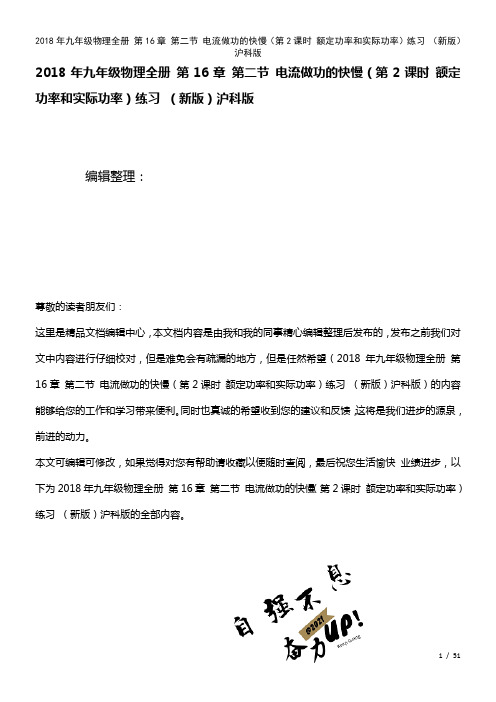

2018年九年级物理全册第16章第二节电流做功的快慢（第2课时额定功率和实际功率）练习（新版）沪科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年九年级物理全册第16章第二节电流做功的快慢（第2课时额定功率和实际功率）练习（新版）沪科版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年九年级物理全册第16章第二节电流做功的快慢（第2课时额定功率和实际功率）练习（新版）沪科版的全部内容。
第2课时额定功率和实际功率1.一只标有“PZ22060”的白炽灯接在某电路中，测得通过它的电流是0。
2 A，则这个灯泡的实际功率为( C )A.大于60 WB。
等于60 WC。
小于60 WD。
不知电压值无法确定2。
甲、乙两用电器的电功率之比是4∶1,消耗的电能之比是2∶1，则通电时间之比是( B ) A.8∶1 B.1∶2 C.4∶1 D.1∶43。
如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比L2亮一些，对这一现象分析错误的是( D )A.L1的实际功率比L2的实际功率大B。
L1两端的电压比L2两端的电压大C。
L1的电阻比L2的电阻大D.L1的电流比L2的电流大4。
关于用电器的电功率，下面说法中正确的是（ D )A.两个用电器如果串联，它们的电功率一定相等B.两个用电器如果并联,它们的电功率一定相等C.额定电压相等的用电器其电功率一定相等D.电压和电流都相等的用电器其电功率一定相等5。
电功率是指电流在1秒内所做的功，额定电压是指用电器在正常工作时的电压,额定功率是指用电器在额定电压时的电功率。
6。
灯泡的亮暗是由电功率的大小决定的，若加在它两端的电压不等于额定电压，灯泡就不能正常发光,它的实际功率也就不等于它的额定功率。
第十六章电流做功与电功率16.4 科学探究：电流的热效应1．阻值为R电阻丝，接到电源上6min烧开了一壶水。
现在用两根同样的电阻丝串联起来，接在同一电源上烧开同一壶水，须要的时间是()A．12minB．3minC．8minD．6min2．一台电动机正常工作时线圈两端的电压为380V，线圈电阻为2Ω，线圈的电流为10A。
这台电动机正常工作1s消耗的电能W和产生的热量Q分别为()A．W＝3800J，Q＝200JB．W＝3800J，Q＝3800JC．W＝72200J，Q＝200JD．W＝72200J，Q＝3800J3．(对应例1)如图所示，是某物理爱好小组探究焦耳定律的部分试验装置。
已知R甲＝5Ω，R乙＝10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝____联在电路中。
若电路中的电流为0.3A，则乙电阻丝在1min内产生的热量为____J。
4．如图所示是某电器内部的电路结构图，R1、R2为阻值相同的电热丝，不同的连接方式其发热功率不同。
下列说法不正确的是()A．甲的发热功率与丙的发热功率相等B．丁的发热功率是丙的发热功率的2倍C．丙的发热功率是乙的发热功率的2倍D．丁的发热功率是乙的发热功率的4倍5．一台电炉通电后电炉丝热的发红，与电炉丝连接的导线却不怎么热。
这台电炉的额定电压为220V，额定功率为1100W，与电炉丝连接的导线的电阻为0.1Ω，电炉正常工作10min，通过导线的电流为____A，导线上产生的热量是__J。
6．(对应例2)电阻R1、R2分别连接成如图所示的甲、乙两种电路，R1＝2R2，电源电压均为U。
图甲电路中R1、R2在相同时间内产生的热量为Q甲1、Q甲2、则Q甲1∶Q甲2＝____，图乙电路中R1、R2在相同时间内产生的热量分别为Q乙1、Q乙2，则Q乙1∶Q乙2＝____。
7．某型号的电饭锅有两档，分别是高温烧煮和保温焖饭档，其原理如图所示(虚线框内为电饭锅的发热部位)。

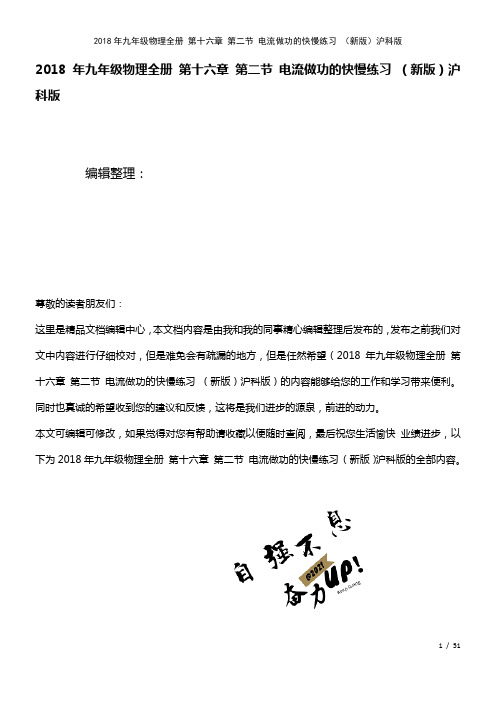

2018年九年级物理全册第十六章第二节电流做功的快慢练习（新版）沪科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年九年级物理全册第十六章第二节电流做功的快慢练习（新版）沪科版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年九年级物理全册第十六章第二节电流做功的快慢练习（新版）沪科版的全部内容。
第二节电流做功的快慢小试身手1。
［德阳中考］下列家用电器正常工作 20 min 消耗电能最多的是（）A．电饭煲 B．电热毯C．电视机 D．电风扇2。
[牡丹江中考］某白炽灯铭牌上标有“220 V40 W”的字样，关于这盏白炽灯的说法正确的是（）A．该灯只能在 220 V 的电压下工作B．该灯工作时的电功率一定为 40 WC．该灯正常工作时的电流为 5。
5 AD．该灯正常工作时的电阻为 1210 Ω3。
某白炽灯上标有“220 V 40 W”的字样，当该灯正常工作时,它的功率（）A．大于 40 W B．小于 40 WC．等于 40 W D．等于 220 W4。
［怀化中考］将分别标有“6 V 6 W”的灯 L1和“6 V 3 W”的灯 L2并联接在 6 V 的电源上，则实际功率较大的是灯______（选填“L1"或“L2”）,电路中干路的电流是______A。
5. 将现有两只照明用灯泡A和B，如图16—2-8所示,比较灯泡的灯丝长度与粗细，其中_____灯的电阻大,_____灯的额定功率大。
6。
［菏泽中考]铭牌上标有“220 V 11 W”的节能灯，正常工作时的电流为_____A，若它每天正常工作2 h,那么一个月消耗的电能是_____kW·h。
新人教版九年级全册物理第十六章电流做功与电功率练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，图中的阴影部分的面积描述相应物理量不正确的是（）A．物体的质量B．物体运动的路程C．用电器的电功率D．物体所受的压强2 . 图是小明家上月月初和月末的电能表表盘示意图，表盘上“1600 imp/(kW·h)”表示用电器每消耗1 kW·h 的电能，电能表上的指示灯闪烁1600次。
断开其他用电器，只让电饭锅单独工作2 min，指示灯闪烁32次。
下列选项正确的是A．小明家干路中的电流不得超过10 AB．小明家上月消耗的电能为911 kW·hC．小明家使用的电饭锅消耗的电能为0.02 kW·h，合7.2×104 JD．指示灯每小时闪烁1600次3 . 从如图所示的电能表中,可以获得的正确信息是（）A．电能表的读数为3572 kW·hB．电能表转盘转过2500转消耗电功率1 kWC．用电器正常工作时的总功率不得超过2200 WD．用电器正常工作时的总功率不得超过4400 W4 . 下列几个物理量的单位中，均以英国物理学家“焦耳”的名字命名的是A．热量和电压B．功和电功率C．机械能和电功D．功率和电流5 . 小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105kW•hD．若电能表转盘在10min内转过250转，则用电器的总功率为1kW6 . 下列说法中，最符合实际的是A．人体感觉舒适的气温是B．教室电脑正常使用的功率是1200WC．我国家庭电路的电压是220V D．对人体的安全电压是36V7 . 灯泡标有“”字样，灯泡标有“”字样，将、连成如图所示电路，闭合开关，两灯都能发光，则（）A．灯比亮B．灯、实际电压之比为C．若一电表示数突然减小，另两电表示数不变，则可能是灯灯丝断了D．若将灯、串联后接入电路，两灯都能发光，则实际功率之比为8 . 【2017•岳阳卷】图甲是小灯泡的电压——电流图像。
第十六章电流做功与电功率专题训练七特殊方法测电功率练习►类型一伏阻法测电功率1．用电压表和已知阻值的电阻测灯泡的电功率，在测量时，如图ZT7－1甲所示，将灯泡与已知阻值的电阻R0串联，用电压表测出电阻R0两端的电压U1，求出通过R0的电流I，即通过灯泡的电流的表达式I＝________，用电压表测出灯泡两端的电压U2，运用公式P＝UI 即可求出灯泡的电功率P＝________。
如果有两个电压表，则中途就不用再拆下电压表，直接测量即可，如图乙所示。
图ZT7－12．用如图ZT7－2所示的电路来测量灯泡的额定功率，小灯泡上标有“2.5 V”字样，R0阻值已知。
(1)将实验过程补充完整：A．对照电路图连接好电路，并将滑动变阻器的滑片移至阻值最大处。
B．闭合开关，_____________________________________________________________ ________________________________________________________________________。
C．断开开关，整理器材。
(2)用测量所得物理量和已知量的符号表示出小灯泡的额定功率P额＝____________。
(3)写出本实验中滑动变阻器的作用：________________________________________________________________________ ________________________________________________________________________。
图ZT7－23．在测量标有“3.8 V”字样的小灯泡额定功率的实验过程中，小强的电流表损坏了，老师给了他一个已知阻值为R的定值电阻和若干个开关，小强设计了如图ZT7－3所示的电路，在不改变该电路连接的情况下，正确测出小灯泡的额定功率。
图ZT7－3①正确连接电路后，并将滑动变阻器的滑片滑至阻值最大处；接下来的实验步骤是________________________________________________________________________ ________________________________________________________________________。
②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数U2。
③小灯泡额定功率的表达式P＝____________。
►类型二安阻法测电功率4．如图ZT7－4所示，某同学手中只有电流表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x电功率的电路，其中不可行的是( )图ZT7－45．用电流表和已知阻值的电阻测灯泡的电功率，在测量时，如图ZT7－5所示，将灯泡与已知阻值的电阻R0并联，用电流表A1测出通过R0的电流I1，用电流表A2测出通过灯泡L 的电流I2，R0两端的电压的表达式U＝________，灯泡的电功率的表达式P＝________。
图ZT7－56．晓亮利用阻值为R0的定值电阻和一只电流表测量未知电阻R x的电功率。
他选择了满足这个实验要求的器材，并连接了部分实验电路，如图ZT7－6所示。
图ZT7－6(1)为了测出电阻R x的电功率，请再添加一根导线，将电路补充完整。
(2)开关S1、S2都闭合时，电流表的示数为I1；只闭合开关S2时，电流表的示数为I2。
请用I1、I2和R0表示P x，P x＝______________。
7．为了测定标有“2.5 V”字样小灯泡的额定功率，某同学设计了如图ZT7－7甲所示的电路图，其中定值电阻R0的阻值为5 Ω。
图ZT7－7(1)请你依据电路图用笔画线代替导线，将图乙连接完整。
(导线不得交叉)(2)正确连接好电路后，闭合开关S，调节滑动变阻器滑片，使电流表A1示数为________A 时，小灯泡正常发光。
此时电流表A2的示数如图ZT7－8所示，则小灯泡的额定功率为________W。
图ZT7－8(3)在实验测量过程中，电流表A1与R0串联起来的作用相当于________。
►类型三替代法8．小灯泡的额定电压为2.5 V，为了测量小灯泡的额定功率，小华设计了如图ZT7－9所示的电路。
L是小灯泡，R是电阻箱，R P是滑动变阻器，S1是单刀双掷开关。
图ZT7－9(1)按电路图连接实物图时开关应________，并将滑动变阻器滑片移至阻值最大处。
(2)闭合开关S后，应先把开关S1接到触点________(选填“1”或“2”)，调节滑动变阻器，使电压表的示数为________V，然后把开关S1接到另一触点，并调节电阻箱R，直到电压表示数为________V，读出此时电阻箱的示数为10 Ω，则小灯泡的额定功率为________W。
9．小鹭利用电流表和电阻箱测量小灯泡的功率，设计并连接了如图ZT7－10甲所示的部分实验电路。
图ZT7－10(1)请你添加一条导线，将图甲的实物图补充完整，并使滑动变阻器的滑片P向右滑动时接入电路的阻值变大。
(2)闭合开关S1，将开关S2扳向________(选填“1”或“2”)，调节滑动变阻器使电流表的示数为I1，如图乙所示，I1＝________A。
(3)将开关S2扳向另一端，保持____________的阻值不变，调节________的阻值R，使电流表的示数仍为I1。
(4)若此时R＝7.0 Ω，小灯泡的实际功率P1＝________W。
(5)若小灯泡的额定电流为I0＝2I1，下列关于额定功率P0与实际功率P1的数值关系，你认为最有可能的是________。
(电阻随温度变化)A．P0＝2P1 B．P0＝3P1C．P0＝4P1 D．P0＝5P1►类型四电能表、停表法测电功率10．小丽利用电能表和停表测某用电器的电功率，当电路中只有这个电器工作时，测得在15 min内消耗的电能为0.3 kW·h，则这个电器可能是( )A．电冰箱 B．空调C．电视机 D．节能灯11．李芳家的电能表上标着“600 r/(kW·h)”字样，她用这个电能表来测量电热水壶的功率：她断开了家中其他用电器，仅让电热水壶工作，2 min内电能表转了18圈，则电热水壶消耗的电能是________kW·h，电功率是________W。
12．为了测量电热水壶烧水时的功率，同学们进行了分组实验。
(1)甲实验组的同学利用家中的电能表和停表进行测量。
请你设计出实验操作的过程，并用测出的和已知的物理量表示电热水壶的实际功率。
(2)乙实验组的同学在实验室里取其他器材进行实验。
他们设计出另外两种实验方法，请你写出其中的一种测量方法，要求画出电路图，简述实验步骤。
详解详析1.U 1R 0 U 1U 2R 02．(1)调节滑动变阻器，使灯泡两端的电压为2.5 V ，读出R 0两端的电压U 1 (2)2.5 V ·U 1R 0(3)保护电路；改变灯泡两端的电压，使电压值等于小灯泡的额定电压3．①闭合开关S 、S 1，断开S 2，移动滑片至某一位置，使电压表的示数为3.8 V③3.8 V ×U 2－3.8 V R4．D 5.I 1R 0 I 1I 2R 06．(1)如图所示(2)I 2R 0(I 1－I 2)7．(1)如图所示(2)0.5 0.75 (3)电压表8．(1)断开 (2)1 2.5 2.5 0.6259．(1)如图所示(2)1 0.2(3)滑动变阻器 电阻箱(4)0.28 (5)D[解析] (1)单刀双掷开关应控制灯泡与变阻箱分别与滑动变阻器串联，使滑动变阻器的滑片P 向右滑动时接入电路的阻值变大，则应将变阻器滑片左边的电阻连入电路，即将A 接线柱与开关右边连接。
(2)闭合开关S 1，将开关S 2扳向“1”，滑动变阻器与灯泡串联，图乙中电流表量程为0～0.6 A ，则示数为I 1＝0.2 A 。
(3)将开关S 2扳向“2”，保持滑动变阻器的滑片位置不变，调节变阻箱连入电路的阻值，当电流表示数为I 1时，此时变阻箱连入电路的电阻与上次实验中电流为I 1时灯丝电阻相同。
(4)灯丝中电流为I 1时，阻值一定为R ，若此时R ＝7.0 Ω，则小灯泡的实际功率：P 实＝I 21R ＝(0.2 A)2×7 Ω＝0.28 W 。
(5)若小灯泡的额定电流为I 0＝2I 1，假设灯泡的阻值不变，则P 额’＝I 20R ＝(2I 1)2R ＝4I 21R＝4P 1。
由于灯泡的阻值不是定值，会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P 0＞P 额’＝4P 1，所以最有可能的额定功率值是5P 1。
10．B [解析] 由公式P ＝W t 可得，用电器的功率P ＝0.3 kW ·h 1560 h＝1.2 kW ＝1200 W 。
以上几种电器功率超过1000 W 的只有空调。
故选B 。
11．0.03 900[解析] 600 r/(kW ·h)表示的是电路中每消耗1 kW ·h 的电能，电能表的转盘转600圈，求出转盘转18圈时电路中消耗的电能，然后根据P ＝W t求出用电器的功率。
本题中转盘转动18圈消耗的电能：W ＝18 r 600 r/kW ·h ＝0.03 kW ·h ；用电器的功率：P ＝W t＝0.03 kW ·h 260 h ＝0.9 kW ＝900 W 。
12．(1)①断开家中其他用电器，电路中只接入电热水壶，用停表测出时间t 内电能表转盘转过的圈数n ；②由电能表铭牌找出电路消耗1 kW ·h 电能表转盘转过的圈数N ，则电热水壶消耗的电能W ＝1 kW ·h N ×n ＝n N ×1 kW ·h ＝3.6×106 J ×n N ，电热水壶的实际功率P ＝W t＝3.6×106×n Nt。
(2)把电热水壶与电流表串联接入电路，用电压表测出电水壶的电压，由电功率公式求出电热水壶的功率；电路图如图所示。
实验步骤：①根据电路图，连接实物电路；②闭合开关，读出电压表与电流表的示数；③由电功率公式P ＝UI 求出电热水壶的实际功率。
