(完整word版)人教版九年级物理电功率电热计算题

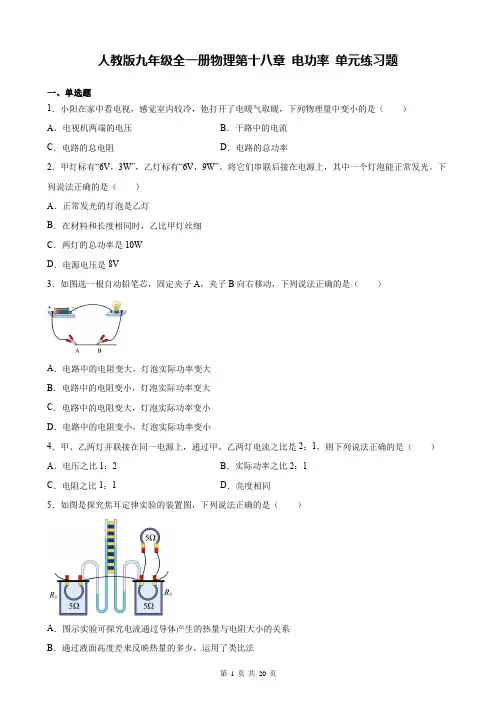

人教版九年级全一册物理第十八章电功率单元练习题一、单选题1．小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列物理量中变小的是（）A．电视机两端的电压B．干路中的电流C．电路的总电阻D．电路的总功率2．甲灯标有“6V，3W”，乙灯标有“6V，9W”。

将它们串联后接在电源上，其中一个灯泡能正常发光。

下列说法正确的是（）A．正常发光的灯泡是乙灯B．在材料和长度相同时，乙比甲灯丝细C．两灯的总功率是10WD．电源电压是8V3．如图选一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（）A．电路中的电阻变大，灯泡实际功率变大B．电路中的电阻变小，灯泡实际功率变大C．电路中的电阻变大，灯泡实际功率变小D．电路中的电阻变小，灯泡实际功率变小4．甲、乙两灯并联接在同一电源上，通过甲、乙两灯电流之比是2：1，则下列说法正确的是（）A．电压之比1：2B．实际功率之比2：1C．电阻之比1：1D．亮度相同5．如图是探究焦耳定律实验的装置图，下列说法正确的是（）A．图示实验可探究电流通过导体产生的热量与电阻大小的关系B．通过液面高度差来反映热量的多少，运用了类比法第1页共20页C．R1的电功率比R2的大D．通电时间相同，右侧U形管中液面高度差较大，说明电流通过R2产生的热量比R1多6．标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”。

闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是（）A．0.25A~0.6A1V~2V B．0.3A~0.5A1V~1.5VC．0.25 A~0.5A 1.5V~2V D．0.25 A~0.5A1V~2V7．规格分别为“3.8V 1.9W”和“2.5V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则（）A．甲灯较亮B．乙灯较亮C．两灯一样亮D．无法判断8．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯串联在220伏的电路中，甲灯比乙灯亮D．将甲灯接入110伏电路中，它的实际功率为50瓦9．如图所示，当开关闭合时，电动机正常运转，电压表V1、V2的示数分别为10V和4V，已知电动机M 的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是（）A．R两端的电压为6V B．通过电动机的电流为6A第2页共20页第 3 页 共 20 页C ．电动机的电功率为6WD ．电路转化为内能的功率为4W10．小明同学按如图所示电路连接电学器材进行电学实验。

第十八章电功率一、选择题(每题3分,共30分)1.下列关于电能的说法正确的是()A.可以通过电流表把电能直接测量出来B.电能的单位是“度”,学名叫做千瓦C.消耗电能越多的用电器,电功率就越大D.消耗电能相同的用电器,产生的热量不一定相同2.若1度电可使某用电器正常工作约5h,如图1所示,那么这个用电器可能是()图13.如图2所示是额定电压为6V的小灯泡的电流随它两端电压变化的关系图象,则关于该小灯泡的说法中正确的是()图2A.小灯泡的电阻是一个定值B.小灯泡的额定电流是0.3AC.小灯泡的额定功率是1.5WD.电压为4V时小灯泡的电阻是0.2Ω4.如图3所示电路中,闭合开关,发现甲灯不发光,乙灯发光。

经检查,电路连接正确,两只灯泡都完好无损。

甲灯不发光的原因最有可能是()图3A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小5.如图4所示,闭合开关,将滑动变阻器的滑片向上滑动时,下列判断正确的是()图4A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.把标有“12V12W”的灯泡L1和“12V6W”的灯泡L2串联起来接在电源上,其中一只灯泡能正常发光(不考虑灯丝电阻随温度的变化)。

下列分析正确的是()A.电路中的电流为1AB.电源电源为24VC.灯泡L2能正常发光,但比灯泡L1暗D.L1、L2两灯泡消耗的功率之比为1∶27.如图5所示是电阻甲和乙的I-U图象,下列说法中正确的是()图5A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2V时,R乙=5ΩC.甲、乙串联在电路中,当电路中电流为0.2A时,电源电压为2VD.甲、乙并联在电路中,当电源电压为2V时,电路总功率为1.2W8.如图6所示为某加热器的电路图,电源电压保持不变,R1、R2均为发热电阻,R1∶R2=1∶2,通过开关S1和S2的通断组合,可得到不同加热挡位。

第十八章专题训练多挡位电热器综合计算1．如图甲所示是一款加热型榨汁机，图乙是它的内部电路结构示意图，其中R1、R2均为发热电阻丝，接通电动机可以进行榨汁；关闭电动机接通电阻丝可以进行加热或者保温：榨汁机的部分参数如表所示，求:（1）仅榨汁时，正常工作10s电路消耗的电能?（2）若R2=400Ω，则加热功率为多少?（3）傍晚用电高峰时，小红关闭家里所有用电器，只让榨汁机以加热档工作，发现在5min 内电能表的转盘转了50转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少?（不考虑电阻值随温度的变化）榨汁机部分参数表额定电压220V加热功率？保温功率121W榨汁功率88W容量400ml2．如图甲为某型号电热水壶，它具有加热、保温、电动出水及干烧断电功能。

其简化电路如图乙所示。

S1是壶底温控开关，通常闭合，当壶底发热盘的温度达到120℃自动断开。

S2是壶壁温控开关，按下时对水加热，水烧开后自动断开，电热水瓶处于保温状态。

S3是电动出水开关，按下时闭合，电磁泵（类似于电动机）将水抽出。

已知电热水壶保温功率为50 W，加热功率为1150W。

（1）电热水壶处于保温状态且不抽水时，接入电路的电阻是多少Ω？（2）电热水壶处于加热状态时，通过 R 1的电流是多少A ？（3）闭合 S 3，电磁泵正常工作时两端电压为20V ，已知 R 3阻值为 200Ω，放满一杯水约需10s ，则电磁泵正常工作10s 消耗的电能约为多少J ？3．图甲所示为某电暖器的简化原理图，其中R 1、R 2是两个相同的电热丝，单个电热丝的电流与电压的关系图像如图乙所示。

已知电源电压为220V ，每个电热丝的额定电压均为220V ，现要在某卧室使用该电暖器，卧室的容积为50m 3，空气的比热容为1.0×103J/（kg·），空气密度为=1.2kg/m 3，假设卧室封闭，请根据图像及以上信息解答下列问题。

（1）每个电热丝正常工作时的电阻及额定功率是多少?（2）只闭合S 2时，流过电热丝的电流为多少?此时电暖器消耗的总功率为多少?（3）只闭合S 1和S 3，让电暖器工作15min ，卧室内的温度升高了10，电暖器的加热效率是多少?℃℃4．如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。

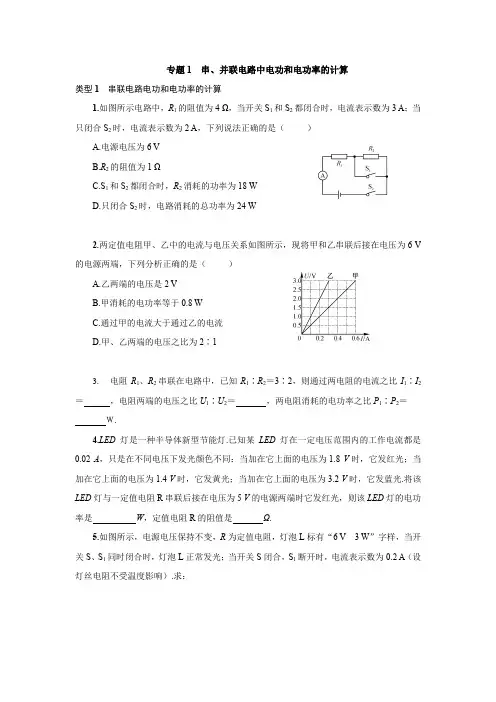

专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。

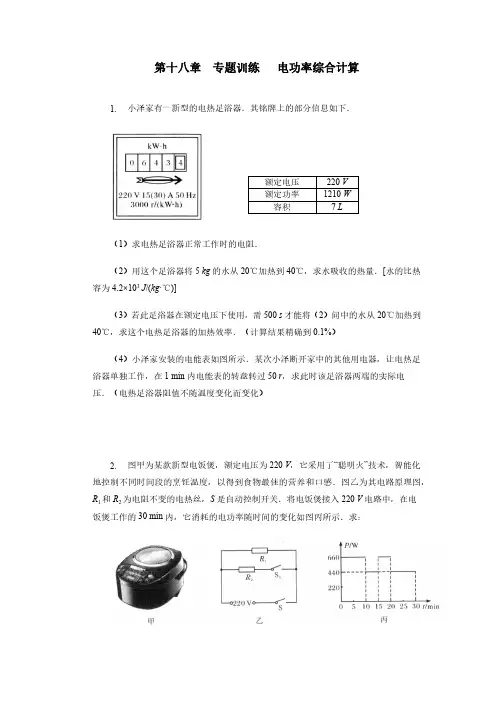

第十八章 专题训练 电功率综合计算1.小泽家有一新型的电热足浴器．其铭牌上的部分信息如下．（1）求电热足浴器正常工作时的电阻．（2）用这个足浴器将5 kg 的水从20℃加热到40℃，求水吸收的热量．[水的比热容为4.2×103 J /(kg ·℃)]（3）若此足浴器在额定电压下使用，需500 s 才能将（2）问中的水从20℃加热到40℃，求这个电热足浴器的加热效率．（计算结果精确到0.1%）（4）小泽家安装的电能表如图所示．某次小泽断开家中的其他用电器，让电热足浴器单独工作，在1 min 内电能表的转盘转过50 r ，求此时该足浴器两端的实际电压．（电热足浴器阻值不随温度变化而变化）2.图甲为某款新型电饭煲，额定电压为220 V ，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感．图乙为其电路原理图，R 1和R 2为电阻不变的电热丝，S 是自动控制开关．将电饭煲接入220 V 电路中，在电饭煲工作的30 min内，它消耗的电功率随时间的变化如图丙所示．求：额定电压220 V 额定功率1210 W 容积7 L（1）5～10 min，电饭煲的功率．（2）20～30 min，电饭煲产生的总热量．3.有一台热水器有高温、中温、低温三个挡位，内部简化电路如图所示，R1和R2均为电热丝．R1＝88 Ω，R2＝22 Ω．（1）如何控制S1和S2，使热水器处于高温挡．（2）求低温挡正常工作5 min电热丝产生的热量．（3）求中温挡正常工作时热水器的功率．4.如图甲所示为小强家的多功能烘干机，该机有干衣、烘物等功能，图乙为主机内部简化电路图，R1R2为电热丝。

其主要参数如表丙所示。

（1）闭合S1，当S2拨至______时（选填“1、2”或“2、3”或“3、4”），该烘干机处于低热风挡。

（2）求电阻R2的阻值。

（3）小强发现家里的电能表上的一个参数上有污点看不清，某次他只让该烘干机单独工作时，发现高热风挡工作2min内电能表（图丁）的转盘正好转过72圈，则这个参数是多少？这2min内，电热丝R1产生的热量是多少？5.如图甲是电热水龙头，“即开即热、冷热兼用”．如图乙是它的电路原理图，R1、R2为电热丝，其中R2=48.4Ω，通过旋转手柄带动开关S在1、2、3之间接通对应的电路，从而实现冷水、温水、热水之间的切换，不考虑温度对电阻丝的影响，已知该水龙头正常工作放温水时的电功率为1000W。

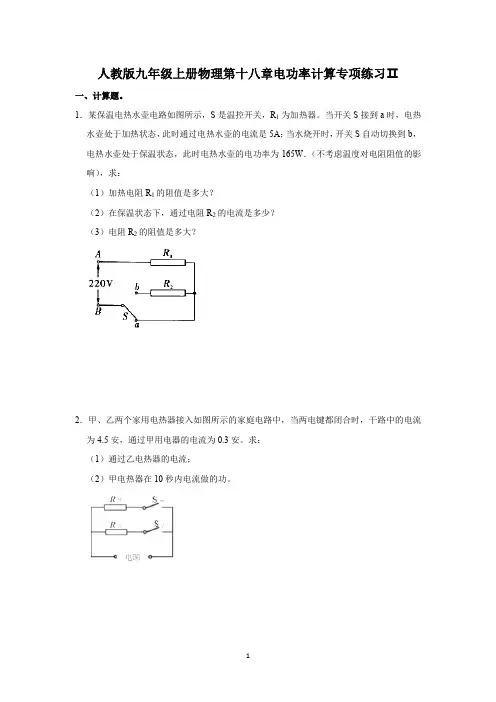

人教版九年级上册物理第十八章电功率计算专项练习Ⅱ一、计算题。

1．某保温电热水壶电路如图所示，S是温控开关，R1为加热器。

当开关S接到a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W．（不考虑温度对电阻阻值的影响），求：（1）加热电阻R1的阻值是多大？（2）在保温状态下，通过电阻R2的电流是多少？（3）电阻R2的阻值是多大？2．甲、乙两个家用电热器接入如图所示的家庭电路中，当两电键都闭合时，干路中的电流为4.5安，通过甲用电器的电流为0.3安。

求：（1）通过乙电热器的电流；（2）甲电热器在10秒内电流做的功。

3．如图所示电路，电源电压恒为12V，定值电阻R为12Ω，灯泡L标有“12V 0.5A”字样，假设灯丝电阻不随温度的变化而变化，求：（1）灯泡L的额定功率是多少？（2）当断开开关S2、闭合S1和S3时，电路中的总电流是多少？（3）开关S1、S2、S3分别处于什么状态时，整个电路消耗的总功率最小？此时的总功率为多少？4．某学校教学楼有一额定电压为220V 的电热水器，它的工作电路如图所示，已知电阻R2＝217.8Ω，电源电压保持220V不变，当S1、S2均闭合时，电热水器处于加热状态，消耗的功率为2kW．只闭合S1，电热水器处于保温状态。

求：（1）电阻R1的阻值；（2）电热水器处于保温状态消耗的功率；（3）电热水器处于加热状态时，将5kg水从18℃加热到98℃所需的时间[不计热损失，水的比热容为4.2×103J/（kg•℃）]。

5．如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，R1、R2均为电热丝（R1、R2的电阻不随温度变化）。

请问：（1）当S闭合时，饮水机处于（选填“加热”或“保温”）状态，此时电路中的电流是多大？（2）电热丝R1的电阻是多大？（3）饮水机加热工作时，将0.5千克初温为20℃的水加热到97℃，需要多长时间？（假设电能全部转化为水的内能）6．小明家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部。

第十八章专题训练多挡位电热器综合计算1．图（a）（b）所示是家用电热煮茶壶的铭牌及电路原理图。

通过开关S 的闭合或断开实现“加热”和“保温”两种状态的转换，电阻R1和R2为保护电阻或加热电阻。

①该电热煮茶壶在“加热”状态下正常工作，将1kg的水温度从20℃升高到40℃，求水吸收的热量Q吸。

[c水=4.2×103J/（kg·℃）］②由铭牌可知，电热煮茶壶“加热”状态下正常工作时的额定功率为880 W，求“加热”状态时电路中的电流I。

③小汇和小佳讨论保护电阻是电阻R1还是电阻R2时，有了两种不同的观点，小汇认为保护电阻为电阻R1，小佳认为保护电阻为电阻R2，请指出哪位同学观点是正确的并求出保护电阻的阻值。

2．如图是两挡电炖锅及其简化电路图，铭牌上标有“220V 1000W”字样，一次性可装入2kg的食材，若食材的比热容为4×103J/(kg•℃)。

打开电炖锅，10min可将2kg食材从40℃加热到100℃。

那么计算：（1）2kg食材从40℃加热到100℃，吸收多少热量？（2）电炖锅加热食材的效率为多少？（3）若R2的电阻为60.5Ω，则电炖锅的低挡功率有多大？3．如表所示为某电烤箱的铭牌，图中虚线内是电烤箱内部的简化电路图，R1和R2均为电热丝，电烤箱开关接1时是低温挡，接2时是高温挡。

求：××牌电烤箱额定电压220V高温挡1100W额定功率低温挡440W（1（2）在低温挡正常工作10min，电路消耗的电能多少J?（3）若仅将低温挡功率减小到220W，请计算说明此时电路中电热丝R1和R2的阻值。

4．如图所示为某款电热水龙头电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。

触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。

（1）求出温水时电路中的电流；（2）求出热水时2分钟内消耗的电能；（3）若水龙头只能出冷水和温水，电路可能存在的故障。

第十八章专题训练电功率综合计算1．如图，电路中电源电压恒定，小灯泡L的额定电压为6V，滑动变阻器R1标有“200Ω1A”，电压表量程为0～5V。

只闭合开关S2，当R1的滑片P移至最左端时，小灯泡恰好正常发光，此时电流表示数为0.5A；再闭合S1，电流表的示数变为0.8A。

求：（1）灯泡的额定功率；（2）电阻R2的阻值；（3）只闭合S1，当电路总功率最小时R1接入电路的阻值。

2．图甲是可自动调节亮度台灯的电路图。

灯泡标有“24V 12W”字样，R1为光敏电阻。

其阻值随光照强度的变化如图乙所示。

滑动变阻器R2最大阻值为30Ω。

当光照强度为E1、R2连入电路的则值为12Ω时。

灯正常发光（不计温度对灯丝电阻的影响）。

求：（1）灯泡的电阻和灯泡正常发光5分钟消耗的电能；（2）电源电压；（3）光照强度在E1~E2之间，通过调节R2，灯泡实际功率的变化范围。

（灯泡两端的电压不能超过额定电压）3．图甲是某款电熨斗，图乙是其电路原理图。

电源电压为220V ，、为发热体。

熨斗两挡功率分别为100W 和500W ，通过开关S 实现温度控制，S 闭合时为高温档。

（1）求的阻值；（2）在使用过程中，若电熨斗10min 消耗电能，请通过计算说明：在这段时间内电熨斗处于何种工作状态，并求出相应状态下的工作时间；（3）为了适应不同室温和更多衣料，小明对电路做了改进，将换成滑动变阻器，如图丙所示，、均为发热体。

假定电熨斗每秒钟散失的热量Q 跟电熨斗表面温度与环境温度的温度差关系如图丁所示。

在一个20℃的房间，要求电熨斗表面保持220℃不变，应将的阻值调为多大？4．如图甲所示电路中，电源两端电压保持不变，R 0为定值电阻，R 1为滑动变阻器。

图乙是该滑动变阻器消耗的电功率与电流关系的图像。

求：（1）该滑动变阻器的最大阻值；（2）定值电阻R 0的阻值；（3）电源电压。

1R 2R 1R 51.3210J ⨯2R 3R 1R 3R t ∆3R5．如图甲所示，实验小组的同学设计了一种测量温度的电路，已知电源电压为且保持不变，是定值电阻，是热敏电阻，其阻值随温度变化的图象如图乙所示，电路中允许通过最大电流为。

电功率计算题专项训练一、计算电功率1．如图所示，电源两端电压不变，电阻R1的阻值为10Ω，闭合开关，电流表A2的示数为0.2A，电流表A1的示数为0.6A．求（1）通过R1的电流I1；（2）电路消耗的总功率为多少。

2．如图所示电路中，小灯泡L标有“6V 3W”字样，R2为3Ω，当S1、S2都闭合时，电流表示数为0.7A，这时小灯泡L正常发光。

灯的电阻不变，求：（1）电源电压U；（2）电阻R1的阻值；（3）当S1、S2都断开时，小灯泡L消耗的功率。

3．如图所示电路中，小灯泡L标有“6V3W”字样，R2=12Ω，当S1、S2都闭合时，电流表示数为0.8A，这时小灯泡L正常发光，求：（1）电源电压U；（2）电阻R1的阻值；（3）当S1、S2都断开时，小灯泡L消耗的电功率。

4．如图所示电路，电源电压为6V且保持不变，电阻R1的阻值是10Ω，R2的阻值是20Ω。

（1）当开关S1闭合、S2 断开，滑动变阻器接入电路中的电阻为10Ω时，通过电阻R1的电流是多少？（2）当开关S1、S2都闭合，滑动变阻器滑到最左端时，电路中的总功率是多少？5．如图所示的电路中，电源电压恒为6V。

求：（1）当开关S1闭合，S2、S3断开时，电流表示数为0.3A，求R 的阻值；（2）闭合开关S1、S3，断开S2时，小灯泡正常发光，电流表示数为0.9A，求通过小灯泡的电流和小灯泡的电阻；（3）只闭合开关S2，断开S1、S3，求小灯泡的实际功率（假设小灯泡的电阻不变）。

二、电器档位类型6．如图所示是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝。

该电热器接入电压恒为220V的电路中，电热丝R1的阻值为440Ω，电热器高温档的功率为990W。

（1）请写出低温挡时S1、S2两个开关的状态；（2）低温档时通过电路的电流；（3）电热丝R 2的阻值。

7．下表为一只三角牌电饭锅的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝。

求：（1）电烤箱在高温挡正常工作10min 所消耗的电能，高温档时S 2是闭合还是断开？ （2）电路中R 1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R 1的功率。

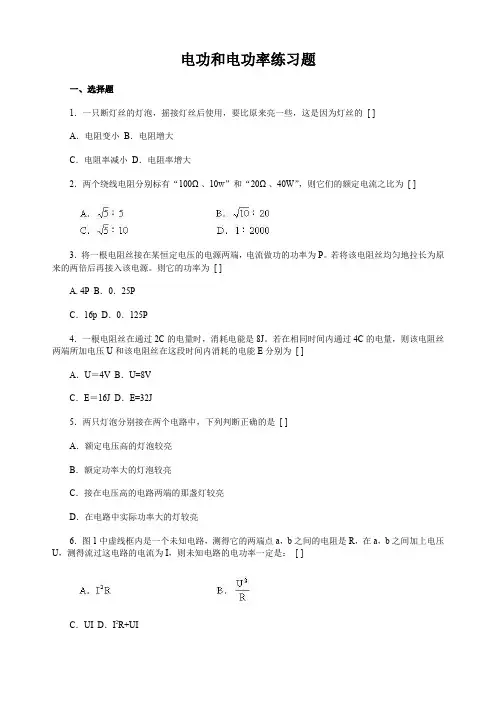

电功和电功率练习题一、选择题1．一只断灯丝的灯泡，摇接灯丝后使用，要比原来亮一些，这是因为灯丝的[ ]A．电阻变小B．电阻增大C．电阻率减小D．电阻率增大2．两个绕线电阻分别标有“100Ω、10w”和“20Ω、40W”，则它们的额定电流之比为[ ]3．将一根电阻丝接在某恒定电压的电源两端，电流做功的功率为P。

若将该电阻丝均匀地拉长为原来的两倍后再接入该电源。

则它的功率为[ ]A. 4P B．0．25PC．16p D．0．125P4．一根电阻丝在通过2C的电量时，消耗电能是8J。

若在相同时间内通过4C的电量，则该电阻丝两端所加电压U和该电阻丝在这段时间内消耗的电能E分别为[ ]A．U＝4V B．U=8VC．E＝16J D．E=32J5．两只灯泡分别接在两个电路中，下列判断正确的是[ ]A．额定电压高的灯泡较亮B．额定功率大的灯泡较亮C．接在电压高的电路两端的那盏灯较亮D．在电路中实际功率大的灯较亮6．图1中虚线框内是一个未知电路，测得它的两端点a，b之间的电阻是R，在a，b之间加上电压U，测得流过这电路的电流为I，则未知电路的电功率一定是：[ ]C．UI D．I2R+UI7．图2中M，N接稳压电源，a，b间断开时，U ab=120V，a，b间接入“220V，100w”的灯泡时，U ab=110V．则此时电源输入M、N的电功率为[ ]A．25W B．27．27WC．102．27W D．2．27W[ ]A．公式①适用于任何电路的电功率B．公式②适用于任何电路的电功率C．公式①、②、③均适用于任何电路的电功率D．以上说法均不正确9．一只电炉的电阻丝和一台电动机线圈电阻相同，都为R。

设通过它们的电流相同（电动机正常运转），则在相同的时间内[ ]A．电炉和电动机产生的电热相等B．电动机消耗的功率大于电炉消耗的功率C．电炉两端电压小于电动机两端电压D．电炉和电动机两端电压相等10．输电线总电阻为r，输送的电功率是P，送电电压U，则用户得到的功率为[ ]11．在电动机正常工作时，每秒钟内电流做功和每秒钟内电枢上产生的热量的关系，下列说法中正确的是[ ]A．电功等于电热B．电功等于电热的0.24倍C．电功等于电动机输出的机械功D．电热仅为电功的一部分二、填空题13．在一根导线两端加上一定的电压，每秒内发出一定的热量，今将这根导线均匀地拉长为原来的n倍后，再加上同样的电压，则这根导线每秒所产生的热量是原来的______倍。

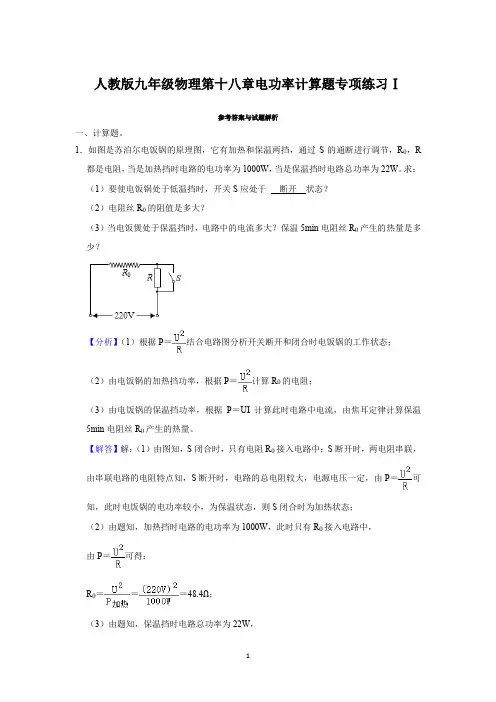

人教版九年级物理第十八章电功率计算题专项练习Ⅰ参考答案与试题解析一、计算题。

1．如图是苏泊尔电饭锅的原理图，它有加热和保温两挡，通过S的通断进行调节，R0，R 都是电阻，当是加热挡时电路的电功率为1000W，当是保温挡时电路总功率为22W。

求：（1）要使电饭锅处于低温挡时，开关S应处于断开状态？（2）电阻丝R0的阻值是多大？（3）当电饭煲处于保温挡时，电路中的电流多大？保温5min电阻丝R0产生的热量是多少？【分析】（1）根据P＝结合电路图分析开关断开和闭合时电饭锅的工作状态；（2）由电饭锅的加热挡功率，根据P＝计算R0的电阻；（3）由电饭锅的保温挡功率，根据P＝UI计算此时电路中电流，由焦耳定律计算保温5min电阻丝R0产生的热量。

【解答】解：（1）由图知，S闭合时，只有电阻R0接入电路中；S断开时，两电阻串联，由串联电路的电阻特点知，S断开时，电路的总电阻较大，电源电压一定，由P＝可知，此时电饭锅的电功率较小，为保温状态，则S闭合时为加热状态；（2）由题知，加热挡时电路的电功率为1000W，此时只有R0接入电路中，由P＝可得：R0＝＝＝48.4Ω；（3）由题知，保温挡时电路总功率为22W，由P＝UI可得，此时电路中电流：I＝＝＝0.1A，此时两电阻串联，所以I0＝I＝0.1A，所以保温5min电阻丝R0产生的热量：Q0＝I02R0t＝（0.1A）2×48.4Ω×5×60s＝145.2J。

答：（1）断开；（2）电阻丝R0的阻值为484Ω；（3）当电饭煲处于保温挡时，电路中的电流为0.1A，保温5min电阻丝R0产生的热量是145.2J。

【点评】本题考查了串联电路特点、电功率以及焦耳定律公式的应用，灵活应用公式、正确判断电饭锅的工作状态是解题的关键。

2．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min。

水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率。

2020年人教版物理九年级上学期第18单元电功与电热的计算精选练习题+答案一．选择题（共1小题）1．某同学为了估测一个铭牌缺失的家用电热水壶正常工作时的电阻。

将壶中装入1kg25℃的自来水。

按下开关后3min水被烧开。

则该电热水壶正常工作时的电阻约为[水的比热容为4.2×103J/（kg•℃）]（）A．2ΩB．30ΩC．200ΩD．2000Ω二．填空题（共16小题）2．某型号的电热水壶，额定电压220V，额定功率1000W，该电热水壶的发热电阻为Ω，用该电热水壶加热1kg水，水由20℃加热到100℃，不考虑热量损失，则它正常加热的时间为min．（c＝4.2×103J/（kg•℃））3．标有“220V，2000W“的“即热式”电热水龙头，其加热电阻丝的阻值是Ω；在额定电压下工作21s，若不计热量损失，能够使kg的水从15℃上升到35℃．[水的比热容为4.2×103J/（kg•℃）]4．某电热水壶正常工作时的电流为5A、电阻为42Ω．假设电热水壶正常工作时电能全部转化为水的内能，工作5min后，水吸收的热量为J，此热量能把质量为1kg、温度为20℃的水加热到℃[水的比热容c水＝4.2×103J/（kg•℃）]。

5．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于（选填“保温”或“加热”）状态，R1的阻值为Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为J．[c水＝4.2×103J/（kg•℃）]。

6．某家庭用的电热水器将体积为60L，温度为20℃的自来水加热到50℃，则水吸收的热量为J[c水＝4.2×103J/（kg•℃）]．若热水器的功率为2kW，用时5000s，则该热水器的效率为。

7．如图所示，电热水壶上标有“220V 1600W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻。

九年级全一册同步专题训练：电功率电热综合计算专题练习1.如图所示，是某电饭锅内部的电路简图，它们有“高温烧煮”和“焖饭、保温”两档，由温控开关（电阻不计）自动控制。

煮饭时，先要按下温控开关按钮；到达设定温度（饭已煮熟）后，按钮会自动弹起。

（1）当温控开关按钮按下时，电饭锅电路总功率为1100W，求“烧煮电路部分”的电阻R1的阻值。

（2）温控开关按钮弹起后，电饭锅电路总功率为40W，求“保温电路部分”的电阻R2的阻值。

（3）若用该电饭锅的“高温烧煮”档烧水，5min能将2kg、20℃的水加热至50℃，求水吸收的热量[c水=4.2×103J•（kg•℃）-1]。

2.图甲是某款电热水龙头。

即开即热、冷热兼用。

图乙是它的原理电路。

R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。

有关参数如下表。

不考虑温度对电阻丝的影响，（已知ρ水=1.0kg/L）请回答下列问题：（1）开关置于1-2触点时，水龙头放出的水是（选填“冷”、“温”或“热”）水。

此时电路中的电流时多少？（2）水龙头放热水时，正常工作60s，消耗的电能是多少？若电热丝产生的热量全部被水吸收，则放出的热水温度多少度？（已知冷水的温度是20℃）（3）R2的电阻是多大？3.如图所示，是某种电加热器的简化电路示意图（图中1、2、3、4为触点，S为旋转型开关，实现关、低、高档的转换）。

阅读该加热器说明书可知：水箱容积2L，额定电压220V，加热时的功率400W，低温挡的功率40W．试问：（1）当旋转型开关S置于2、3触点处时，电路处于高温挡还是低温挡？此时电路中的电流为多大？（计算结果保留两位小数）（2）R1的电阻值是多大？（3）该电加热器在高温挡时加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时间？（c ×103J/（kg•℃），ρ水=1.0×103kg/m3）水=4.24.电压力锅集高压锅和电饭锅的优点于一体，既安全又节能。

九年级物理第18章《电功率》练习题（一）1、如图1所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）A、通过R1与R2的电流之比为2：1B、R1与R2的总电阻为15ΩC、R1与R2两端的电压之比为1：1D、R1与R2消耗的电功率之比为1：12、如图2所示电路，电源电压保持不变。

只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A。

那么闭合S、S1后，R1与R2的电功率之比是（）A．2：3 B．3：2 C．5：2 D．1：23、甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A.甲的电阻值小于乙的电阻值B.通过甲、乙两个电阻的电流之比是2:1C.甲、乙两个电阻两端电压之比是2:1D.甲、乙两个电阻的电功率之比是1:44、将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（）A．电源电压为12V时，两只灯泡均能正常发光B．两个灯泡发光时，灯泡L2比灯泡L1亮一些C．灯泡发光时，电路中允许通过的最大电流为1AD．灯泡L1正常发光时，灯泡L2的实际功率是1.5W5、有两个电路元件A和B,流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S, 这时电流表的示数为0.4A,则电源电压和电路消耗的总功率分别是（）A.4.5V 1.8WB. 2.5V 1.0WC.4.5V 1.0 WD. 2.0V 0.8 W6、小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是（）A、小灯泡发生短路B、小灯泡发生了断路C、滑动变阻器发生了短路D、滑动变阻器的滑片接触不良7、小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。

人教版九年级物理第十八章电功率相关计算练习题有答案姓名：__________ 班级：__________一、计算题（共35题）1.有一只电热水壶，其铭牌上标有“220V 1210W”的字样，不考虑温度对电阻的影响，水的比热容4.2×103J/（kg•℃），g取10N/kg。

求：（1）它正常工作时通过电阻丝的电流有多大？（2）它正常工作时电阻丝的电阻有多大？（3）当实际电压为200V时，该电热水壶的效率为80%，在一标准大气压下将壶内1Kg的水由20℃加热至沸腾，需要加热多少分钟？2.如图所示的电路，小灯有“6V3W”的字样，电源电压恒为9V，小灯泡电阻不变。

闭合开关S，当滑动变阻器滑片P移到某一位置时，小灯泡恰好正常工作。

求：（1）小灯泡正常工作的电流；（2）滑动变阻器接入电路的电阻；（3）滑动变阻器的功率。

3.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6V 3W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2A（设灯丝电阻不受温度影响）．求：（1）电源电压（2）电阻R的阻值（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率．4.小华组装了一台直流电动机模型，她将电动机模型接入如图（a）所示的电路中，已知电源电压U=3V，并保持不变，线圈电阻R=2Ω，接通电路后，电动机正常转动，电流表读数I=0.5A，已知电动机正常工作时的能量转化关系如图（b）所示，摩擦不计，求：（1）求电路的总功率P．（2）电动机正常转动1min消耗的电能W和线圈产生的热量Q．（3）电动机转换成机械能的效率η（百分数后保留一位小数）．产生的热量；5.物理实验室有一个灯泡，铭牌上标有“6V3W”的字样。

兴趣小组的同学想让这个小灯泡正常工作，但手边只有一个电压恒为9V的电源，于是他们找来一个阻值合适的电阻R与之串联后接入电路，如图所示，使小灯泡刚好正常工作。

求：（1）小灯泡正常工作时的电流。

人教版初中物理九年级上册18.2电功率习题（含答案）18.2电功率一、选择题1．关于电功率，下列说法正确的是()A．用电器消耗的电能越多，电功率越大B．用电器消耗电能的时间越短，电功率越大C．用电器消耗的电能越多，用的时间越长，电功率越大D．相同时间内，用电器消耗的电能越多，电功率越大2．下列几种常见的用电器，正常工作时的功率最接近1 000 W的是()A．电子计算器B．电灯C．电饭锅D．电风扇3．下列单位中，不是电功率单位的是()A．千瓦时B．瓦特C．焦耳/秒D．千瓦4．某家庭用电器的总功率不超过2 100 W，应选择的合适的电能表是()A．380 V 5 A B．380 V10 AC．220 V 5 A D．220 V10 A5．下列家用电器中，功率约1 kW的是()A．空调B．台灯C．洗衣机D．电风扇6．一只电阻两端的电压由3 V增大到4 V时，通过该电阻的电流增加了0.25 A，则该电阻消耗的电功率增加了()A．0.25 W B．1.75 W C．0.75 W D．1 W7．甲、乙两盏灯的电阻分别为R1和R2，且R1＝3R2，如果将这两盏灯串联接在某电源两端，则甲、乙两盏灯功率之比是() A．1∶3 B．1∶9 C．3∶1 D．9∶18．标有“220 V100 W”字样的家用电器正常工作时的电功率() A．大于100 W B．小于100 WC．等于100 W D．无法确定9．一只灯泡标有“PZ220 15”的字样，其意义是()A．这只灯泡在220 V的电压下的功率是15 WB．这只灯泡在任意实际电压下的功率是15 WC．只要这只灯泡发光，其实际电压一定是220 VD．220 V是它的最低电压，15 W是它的最小功率10．小科做作业时，电灯突然变暗，其原因可能是()A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小11．某房间原来只接有一只标有“PZ220－40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将()A．变亮B．变暗C．不变D．无法确定12．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。

九年级物理全册第十八章《电功率》综合练习题-人教版（含答案）一．选择题（共45分）1．如图是一个能吹冷、热风的电吹风的简化电路。

当它接入家庭电路时，下列分析正确的是（）A．只闭合开关S1，只有电动机工作，电吹风吹出的是热风B．只闭合开关S2，只有电热丝工作，电吹风不吹风C．同时闭合开关S1和S2，电热丝和电动机同时工作，电吹风吹出的是热风D．电吹风吹出热风的过程中，电能全部转化为内能2．小灯泡的I﹣U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A。

则（）A．定值电阻的阻值为8ΩB．灯泡功率为5WC．电源电压为5V D．电路总功率为0.9W3．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/（kW•h）”表示每消耗1kW•h的电能指示灯闪烁1600次，断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次。

下列选项正确的是（）A．小明家干路中的电流不得超过10AB．小明家上月消耗的电能为911kW•hC．小明家使用的电饭锅消耗的电能为0.02kW•h，合7.2×104JD．指示灯每小时闪烁1600次4．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像。

据图像分析，下列判断正确的是（）A．通过甲元件中的电流与两端的电压成反比B．乙元件两端的电压越大，电阻越大C．将甲、乙两元件串联起来接到总电压3V电路中，通过甲、乙元件的电流为0.2AD．甲、乙元件并联后，接到2V的电压下，甲、乙电功率之比是1：2 5．如图甲所示的电路中，R为光敏电阻，其电阻值随光照强度的变化如图乙所示。

当开关S闭合，光照强度逐渐增强时，下列判断中正确的是（）A．电流表和电压表示数都变大，灯L的功率变大B．电流表和电压表示数都变小，灯L的功率变小C．电压表示数变小，电流表示数变大，灯L的功率变大D．电压表示数变大，电流表示数变小，灯L的功率变小6．在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。

精品基础教育教学资料，仅供参考，需要可下载使用！九年级物理《电功率》解答、计算题专项训练与解析解答与计算题（共12小题）1．“220V 40W”“220V 100W”二盏电灯并联在110V的电路中，求它们的实际功率分别为多少？哪个电灯亮？它们的总功率是多少？功率之比为多少？2．标有“10V10W”、“10V20W”的灯L1和L2串联，已知某一电灯正常发光，另一个灯比较暗，则较暗灯的实际功率为多少？3．“6V 3W”和“6V 6W”的两盏电灯，串联接在6V的电源上，求它们的①实际功率分别为多少？②哪个电灯亮？③它们的总功率是多少？④功率之比为多少？4．如果将“220V 40W”、“220V 100W”两灯串联在220V的电路中，求它们的实际功率分别为多少？此时哪个电灯亮？5．如图所示，已知R1=10Ω，R2=20Ω，R3=30Ω，求它们的功率P1：P2：P3之比．6．某电熨斗内有两段电热丝，其简化电路如图，它在220V或110V电压下都能正常工作：110V时将S打至1挡，220V时将S打至2挡，这两种情况下电熨斗的电功率均为1100W．求：（1）电熨斗正常工作5分钟消耗多少电能；（2）电熨斗在220V电压下正常工作时的电流是多大；（3）两电热丝的电阻之比多大？7．荣威e950插电式混合动力汽车于今年3月正式上市，百公里平均油耗约1.7升．它有两种动力系统，汽车加速，汽油机提供的动力不足时，蓄电池的电能转化为动能，使汽车加速更快；汽车减速，汽车动能转化为电能，由蓄电池贮存起来，减少能量的消耗．两种动力系统也可独立工作，只有汽油机工作时，与一般的汽车相同；只使用电力时，由电动机提供动力．如表是国产某混合动力汽车蓄电池的铭牌，其中电池容量是蓄电池贮存的最大电能（储存电能的本领是表示电池容量的另一方式），该汽车匀速行驶时受到的阻力为144N，求：（1）在家庭电路中对放电完毕的蓄电池充满电要多长时间？（2）该汽车匀速行驶100km过程中牵引力做的功为多少？（3）蓄电池充满电后，仅由电动机提供动力，电能转化为机械能的效率为60%，汽车匀速持续行驶的最大距离是多少km？（4）假设汽车受到的阻力不变，仅由汽油机提供动力，汽油的热值为5.0×107J/L（即焦耳/升），汽油机的效率为30%，汽车匀速行驶100km的油耗是多少升．电池容量44kW•h充电电压220V充电电流20A输出电压150V8．在如图甲所示的电路中，电源电压保持不变，小灯泡上标有“6V 6W”字样，小灯泡的电流跟其两端电压关系如图乙所示，R1：R2=3：1，S闭合，S1接到a且R0滑片在最左端时，电路中电流I为0.15A，R1消耗的功率为P1；S闭合，S1接到b且R0滑片P在最左端时，电路中电流为I′，R0消耗的功率为0.9W，R2消耗的功率为P2，且P1：P2=3：4，则：（1）闭合S且S1接到b时电路中的电流I′是多少？（2）电源电压是多少？（3）当S闭合，S1接到c时，电路中最小电功率是多少？9．小红同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍，且在2～10伏在之间）、待测小灯、电流表、电压表、滑动变阻器、电键及导线若干，其中待测小灯上只有所标“0.3A”（指小灯正常工作电流）字样清晰可见．小红先将待测小灯与其他器材串联，再将电压表并联在电路中，然后选定某一电源电压进行实验．闭合电键后，变阻器滑片在从一端向另一端移动的过程中，电压表的示数从2.0伏逐渐变小，电流表的示数从0.20安逐渐变大，但小灯始终无法正常发光．经过思考后，她重新选定电源电压并连接电路进行实验，当小灯正常发光时，观察到电压表的指针指在两刻度线之间，如图（a）所示．于是，她仅改变电路中电压表连接的位置再次实验，当小灯正常发光时，电压表的示数如图（b）所示．①根据相关信息，计算说明小灯的额定电压U额．②根据相关信息，计算小灯的额定电功率P额．10．小华用电能表测量家中50L 电热水器的电功率和热效率，他将家中其它用电器与总电源断开，仅让电热水器工作．将热水器注满水后，通过观察液晶屏得知水的温度为30℃，一小时后观察水的温度达到了60℃，加热前后电能表示数如图所示，求：（1）该电热水器的电功率；（2）该电热水器的热效率．11．如图甲、乙、丙分别是江涛网购的速热式电热水器实物图、说明书部分参数及等效工作电路（图中R是给水加热的电阻，电热水器的电阻恒定）则：（1）该热水器正常工作10min消耗的电能是多少？（2）以上消耗的电能转化的内能84%被水吸收，能使20kg的水温度升高多少？（3）用电高峰时，若此热水器两端的实际电压仅为198V，它的实际功率为多少瓦？12．如表是“苏泊尔”牌某型号电热水壶的有关数据：型号SWF17E20C 产品货号SS1224额定电压220V～额定频率50Hz最大容量 1.7L 额定功率1500W（1）如图中是该电热水壶的外观图，其把手上的花纹是为了增大摩擦力；为了安全，应当选用图乙（填“甲”或“乙”）中的电源线．（2）某次在额定电压下烧水，若水壶中水的质量刚好为1L，水温从15℃升高到95℃，则该次烧水过程中水吸收的热量为多少焦耳？【水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃）】（3）若不计热量损失，该次烧水总共用时多少？2017—2018学年人教版九年级物理全册第十八章《电功率》解答、计算题专项训练解析（三）解答与计算题（共12小题）1．“220V 40W”“220V 100W”二盏电灯并联在110V的电路中，求它们的实际功率分别为多少？哪个电灯亮？它们的总功率是多少？功率之比为多少？【考点】电功率的计算．【分析】知道两灯泡的额的电压和额定功率，根据P=求出两灯泡的电阻，二盏电灯并联在110V的电路中，根据并联电路的电压特点和P=求出两灯泡的实际功率，实际功率大的灯泡较亮，两灯泡实际功率之和即为总功率，进一步求出功率之比．【解答】解：由P=可得，两灯泡的电阻分别为：R1===1210Ω，R2===484Ω，二盏电灯并联在110V的电路中时，因并联电路中各支路两端的电压相等，所以，两灯泡的实际功率分别为：P1′===10W，P2′===25W，因灯泡的亮暗取决于实际功率的大小，所以，额定功率为100W的灯泡较亮，电路的总功率P=P1′+P2′=10W+25W=35W，功率之比P1′：P2′=10W：25W=2：5．答：两盏灯的实际功率分别为10W、25W，额定功率为100W的灯泡较亮，它们的总功率是35W，功率之比为2：5．【点评】本题考查了并联电路的特点和电功率公式的灵活运用，要注意灯泡的亮暗取决于实际功率的大小．2．标有“10V10W”、“10V20W”的灯L1和L2串联，已知某一电灯正常发光，另一个灯比较暗，则较暗灯的实际功率为多少？【考点】电功率的计算．【分析】知道灯泡的额定电压和额定功率，根据公式I=求出灯泡的额定电流，两灯泡串联时，电路中的电流相等，其中某一电灯正常发光，另一个灯比较暗，则电路中的电流为两灯泡额定电流中较小的，不能正常发光的灯泡为额定电流较大的，根据欧姆定律求出不能正常发光灯泡的电阻，根据P=I2R求出较暗灯的实际功率．【解答】解：由P=UI可得，两灯泡的额定电流分别为：I1===1A，I2===2A，因串联电路中各处的电流相等，且某一电灯正常发光，另一个灯比较暗，所以，此时电路中的电流I=I1=1A，正常发光的灯泡为L1，较暗的灯泡为L2，由I=可得，L2的电阻：R2===5Ω，L2的实际功率：P2′=I2R2=（1A）2×5Ω=5W．答：较暗灯的实际功率为5W．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，要注意两灯泡串联时能正常发光的为额定电流中较小的．3．“6V 3W”和“6V 6W”的两盏电灯，串联接在6V的电源上，求它们的①实际功率分别为多少？②哪个电灯亮？③它们的总功率是多少？④功率之比为多少？【考点】实际功率．【分析】利用P=求出各自电阻，结合欧姆定律求出串联后的电流，再利用P=I2R求出各自的实际功率，对比实际功率确定亮度，进而求出功率之比．【解答】解：①由P=可得两灯的电阻分别为：R1===12Ω，R2===6Ω，因为两灯串联，则电路中的实际电流为：I===A，因此两灯功率分别为：P1′=I2R1=（）2×12Ω≈1.33W，P2′=I2R2=（A）2×6Ω≈0.67W，②灯泡的亮度取决于其实际功率的大小，由此可知“6V 3W”的灯较亮；③此时电路中的总功率为：P总=1.33W+0.67W=2W，④功率之比为：==；答：①它们的实际功率分别为1.33W和0.67W；②“6V 3W”的灯较亮；③它们的总功率是2W；④功率之比为2：1．【点评】此题主要考查学生对于电功率的理解和掌握，熟悉电路特点和公式是解题关键．4．如果将“220V 40W”、“220V 100W”两灯串联在220V的电路中，求它们的实际功率分别为多少？此时哪个电灯亮？【考点】电功率的计算；IH：欧姆定律的应用．【分析】知道两灯泡的额的电压和额定功率，根据P=求出两灯泡的电阻，两灯串联在220V的电路中，根据电阻的串联和欧姆定律求出电路中的电流，然后根据P=I2R求出两灯泡的实际功率，实际功率大的灯泡较亮．【解答】解：由P=可得，两灯泡的电阻分别为：R1===1210Ω，R2===484Ω，两灯串联在220V的电路中时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===A，两灯泡的实际功率分别为：P1′=（I1）2R1=（A）2×1210Ω≈20.45W，P2′=（I2）2R2=（A）2×484Ω≈8.18W，因灯泡的亮暗取决于实际功率的大小，所以，额定功率为40W的灯泡较亮．答：它们的实际功率分别为20.45W、8.18W；此时额定功率为40W的灯泡较亮．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡的亮暗取决于实际功率的大小．5．如图所示，已知R1=10Ω，R2=20Ω，R3=30Ω，求它们的功率P1：P2：P3之比．【考点】电功率的计算；IH：欧姆定律的应用．【分析】由电路图可知，R2与R3并联后再与R1串联，根据并联电路的电压特点和欧姆定律求出R2与R3的电流之比，然后设出通过R2、R3的电流，根据并联电路的电流特点求出干路电流，根据P=I2R求出三电阻的电功率，然后求出它们的比值．【解答】解：由电路图可知，R2与R3并联后再与R1串联，因并联电路中各支路两端的电压相等，所以，通过R2、R3的电流之比：====，设通过R2的电流为3A，通过R3的电流为2A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I=I2+I3=3A+2A=5A，则三电阻的电功率分别为：P1=I2R1=（5A）2×10Ω=250W，P2=I22R2=（3A）2×20Ω=180W，P3=I32R3=（2A）2×30Ω=120W，所以，P1：P2：P3=250W：180W：120W=25：18：12．答：三电阻的功率之比P1：P2：P3为25：18：12．【点评】本题考查了并联电路的特点和欧姆定律、电功率公式的应用，利用特殊值法可以简化解答，需要掌握．6．某电熨斗内有两段电热丝，其简化电路如图，它在220V或110V电压下都能正常工作：110V时将S打至1挡，220V时将S打至2挡，这两种情况下电熨斗的电功率均为1100W．求：（1）电熨斗正常工作5分钟消耗多少电能；（2）电熨斗在220V电压下正常工作时的电流是多大；（3）两电热丝的电阻之比多大？【考点】电功的计算；电功率与电压、电流的关系．【分析】（1）已知正常工作的功率和时间，根据W=Pt求消耗的电能；（2）根据P=UI的变形公式求正常工作时的电流；（3）根据P=UI=得R=，在电功率不变时，电阻与电压的平方成正比．【解答】解：（1）因正常工作时功率均为P=1100 W，所以电熨斗正常工作5分钟消耗的电能为：W=Pt=1100W×5×60s=3.3×105J；（2）根据P=UI可得，电熨斗在220V电压下正常工作时的电流：I===5A；（3）根据P=UI=可得R=，两个电压下P1=P2=1100W，故在电功率不变时，电阻与电压的平方成正比，所以==1：4．故答案为：（1）电熨斗正常工作5分钟消耗多少电能为3.3×105J；（2）电熨斗在220V电压下正常工作时的电流为5A；（3）两电热丝的电阻之比为1：4．【点评】本题考查电功、电功率公式的运用，关键是审清题意，难度适中．7．荣威e950插电式混合动力汽车于今年3月正式上市，百公里平均油耗约1.7升．它有两种动力系统，汽车加速，汽油机提供的动力不足时，蓄电池的电能转化为动能，使汽车加速更快；汽车减速，汽车动能转化为电能，由蓄电池贮存起来，减少能量的消耗．两种动力系统也可独立工作，只有汽油机工作时，与一般的汽车相同；只使用电力时，由电动机提供动力．如表是国产某混合动力汽车蓄电池的铭牌，其中电池容量是蓄电池贮存的最大电能（储存电能的本领是表示电池容量的另一方式），该汽车匀速行驶时受到的阻力为144N，求：（1）在家庭电路中对放电完毕的蓄电池充满电要多长时间？（2）该汽车匀速行驶100km过程中牵引力做的功为多少？（3）蓄电池充满电后，仅由电动机提供动力，电能转化为机械能的效率为60%，汽车匀速持续行驶的最大距离是多少km？（4）假设汽车受到的阻力不变，仅由汽油机提供动力，汽油的热值为5.0×107J/L（即焦耳/升），汽油机的效率为30%，汽车匀速行驶100km的油耗是多少升．电池容量44kW•h充电电压220V充电电流20A输出电压150V【考点】电功的计算；能量利用效率；功的计算；燃料的热值．【分析】（1）知道充电电压和电流，根据P=UI求出充电功率，又知道电池的容量，根据P=求出充电时间；（2）汽车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据W=Fs求出牵引力做的功；（3）蓄电池充满电后，根据效率公式求出获得的机械能即牵引力做的功，根据W=Fs求出汽车匀速持续行驶的最大距离；（4）知道汽车匀速行驶100km过程中牵引力做的功，根据效率公式求出汽油完全燃烧释放的热量，根据Q放=Vq求出消耗汽油的体积，然后得出答案．【解答】解：（1）充电时输入功率：P=UI=220V×20A=4400W=4.4kW，由P=可知，充满电的时间：t===10h；（2）因汽车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车受到的牵引力：F′=f=144N，该汽车匀速行驶100km过程中牵引力做的功：W′=F′s=144N×100×103m=1.44×107J；（3）蓄电池充满电后，由η=×100%可得，获得的机械能即牵引力做的功：W机械=Wη=44×3.6×106J×60%=0.9504×108J，s′===6.6×105m=660km；（4）汽车匀速行驶100km过程中牵引力做的功W′=1.44×107J，由η=×100%可得，汽油完全燃烧释放的热量：Q放===4.8×107J，由Q放=Vq可得，消耗汽油的体积：V===0.96L．答：（1）在家庭电路中对放电完毕的蓄电池充满电要10h；（2）该汽车匀速行驶100km过程中牵引力做的功为1.44×107J；（3）汽车匀速持续行驶的最大距离是660km；（4）汽车匀速行驶100km的油耗是0.96L．【点评】本题考查了电功率公式、电功公式、做功公式、效率公式、燃料完全燃烧释放热量公式以及二力平衡条件的应用，涉及到的知识点较多，综合性强，有一定的难度．8．在如图甲所示的电路中，电源电压保持不变，小灯泡上标有“6V 6W”字样，小灯泡的电流跟其两端电压关系如图乙所示，R1：R2=3：1，S闭合，S1接到a且R0滑片在最左端时，电路中电流I为0.15A，R1消耗的功率为P1；S闭合，S1接到b且R0滑片P在最左端时，电路中电流为I′，R0消耗的功率为0.9W，R2消耗的功率为P2，且P1：P2=3：4，则：（1）闭合S且S1接到b时电路中的电流I′是多少？（2）电源电压是多少？（3）当S闭合，S1接到c时，电路中最小电功率是多少？【考点】电功率的计算；欧姆定律的应用．【分析】（1）S闭合，S1接到a且R0滑片在最左端时，R1与R0串联；S闭合，S1接到b 且R0滑片P在最左端时，R2与R0串联；已知P1：P2=3：4，根据P=I2R即可求出电流之比，然后即可求出电路中电流为I′；（2）S闭合，S1接到b且R0滑片P在最左端时，已知R0消耗的功率为0.9W，根据P=UI 即可求出R0两端的电压和电阻；根据串联电路的特点和欧姆定律求出电源电压，由于电源电压不变，联立两个等式即可求出电源电压；（3）当S闭合，S1接到c时，当滑片位于左端时电路中的总电阻最大电路中的电流最小，根据串联电路的特点求出电路的电流，利用P=UI求出消耗的最小功率．【解答】解：（1））S闭合，S1接到a且R0滑片在最左端时，R1与R0串联；S闭合，S1接到b且R0滑片P在最左端时，R2与R0串联；由P=I2R可得：====；所以，I′=2I=2×0.15A=0.3A；（2）S闭合，S1接到b且R0滑片P在最左端时，由P=UI可得：R0两端的电压U0′===3V；由I=得：R0===10Ω；根据串联电路的特点和欧姆定律得：电源电压U=U2+U0′=I′R2+U0′=0.3A×R2+3V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①S闭合，S1接到a且R0滑片在最左端时，R1与R0串联；根据串联电路的特点和欧姆定律得：电源电压U=U1+U0=IR1+IR0=0.15A×R1+0.15A×10Ω﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②已知：R1：R2=3：1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③解①②③可得：U=6V；（3）当S闭合，S1接到c时，R L与R0串联；由于滑片位于左端时电路中的总电阻最大电路中的电流最小，根据灯泡和定值电阻R0的电压与电流的图象可知：当I=0.5A时，灯泡两端的电压为1V，定值电阻R0两端的电压为5V，则灯泡和定值电阻R0两端的电压之和为6V，所以P最小=UI最小=6V×0.5A=3W．答：（1）闭合S且S1接到b时电路中的电流I′是0.3A；（2）电源电压是6V；（3）当S闭合，S1接到c时，电路中最小电功率是3W．【点评】本题考查了串联电路和并联电路的特点以及欧姆定律、电功率公式的应用，关键是知道图象的分析．9．小红同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍，且在2～10伏在之间）、待测小灯、电流表、电压表、滑动变阻器、电键及导线若干，其中待测小灯上只有所标“0.3A”（指小灯正常工作电流）字样清晰可见．小红先将待测小灯与其他器材串联，再将电压表并联在电路中，然后选定某一电源电压进行实验．闭合电键后，变阻器滑片在从一端向另一端移动的过程中，电压表的示数从2.0伏逐渐变小，电流表的示数从0.20安逐渐变大，但小灯始终无法正常发光．经过思考后，她重新选定电源电压并连接电路进行实验，当小灯正常发光时，观察到电压表的指针指在两刻度线之间，如图（a）所示．于是，她仅改变电路中电压表连接的位置再次实验，当小灯正常发光时，电压表的示数如图（b）所示．①根据相关信息，计算说明小灯的额定电压U额．②根据相关信息，计算小灯的额定电功率P额．【考点】电功率的测量．【分析】根据“当小灯正常发光时，观察到电压表的指针指在两刻度线之间，如图（a）所示．于是，她仅改变电路中电压表连接的位置再次实验，当小灯正常发光时，电压表的示数如图（b）所示”可判断（a）（b）所示选用的电压表的量程，根据串联电路电压的规律，得出电源电压的范围，根据电压为2伏的整数倍，且在2～10伏在之间，求出电源电压；因灯的额定电压大于4V，根据串联电路电压的规律得出灯的额定电压U额，根据P额=UI求灯的额定功率．【解答】解：①她重新选定电源电压并连接电路进行实验，当小灯正常发光时，观察到电压表的指针指在两刻度线之间，如图（a）所示．于是，她仅改变电路中电压表连接的位置再次实验，当小灯正常发光时，电压表的示数如图（b）所示，说明（a）所示选用是电压表的大量程（分度值为0.5V），示数可能在6V﹣6.5V；（b）所示选用电压表的小量程（分度值为0.1V），示数为1.7V；根据串联电路电压的规律，电源电压在6V+1.7V﹣6.5V+1.7V，因电压为2伏的整数倍，且在2～10伏在之间，故电源电压为8V；因灯的额定电压大于4V，②故灯的额定电压只能为U额=8V﹣1.7V=6.3V，灯的额定功率P额=UI=6.3V×0.3A=1.89W．故答案为：①6.3V；②1.89W．【点评】本题测定小灯泡的电功率，考查灵活运用所学知识分析解决问题及推理能力，难度大，根据电压表指针的位置确定选用的量程是关键．10．小华用电能表测量家中50L 电热水器的电功率和热效率，他将家中其它用电器与总电源断开，仅让电热水器工作．将热水器注满水后，通过观察液晶屏得知水的温度为30℃，一小时后观察水的温度达到了60℃，加热前后电能表示数如图所示，求：（1）该电热水器的电功率；（2）该电热水器的热效率．【考点】电功与热量的综合计算；能量利用效率．【分析】（1）根据电能表的示数差得出消耗的电能（最后一位为小数），利用P=求出电功率；（2）根据质量公式求水的质量，已知水的比热容、水的初温和末温，利用吸热公式Q吸=cm （t﹣t0）求出水吸收的热量；由η=求该电热水器的热效率【解答】解：（1）由图可知，消耗的电能：W=1288.5kW•h﹣1286.5kW•h=2kW•h=7.2×106J，电热水器的电功率P==2000W，（2）50L 水的质量m=ρV=1000kg/m3×50×0.001m3=50kg水的温度为30℃，一小时后观察水的温度达到了60℃，水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×50kg×（60℃﹣30℃）=6.3×106J；此过程电热淋浴器的热效率：η=×100%=×100%=87.5%．答：（1）该电热水器的电功率2000W；（2）该电热水器的热效率为87.5%．【点评】本题是一道电学与热学的综合计算题，考查了热量的计算、质量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．11．如图甲、乙、丙分别是江涛网购的速热式电热水器实物图、说明书部分参数及等效工作电路（图中R是给水加热的电阻，电热水器的电阻恒定）则：（1）该热水器正常工作10min消耗的电能是多少？（2）以上消耗的电能转化的内能84%被水吸收，能使20kg的水温度升高多少？（3）用电高峰时，若此热水器两端的实际电压仅为198V，它的实际功率为多少瓦？【考点】电功与热量的综合计算．【分析】（1）该热水器正常工作时的功率和额定功率相等，根据W=Pt求出10min消耗的电能；（2）根据η=×100%求出水吸收的热量，利用Q吸=cm△t求出水升高的温度；（3）根据P=UI=求出热水器的电阻，再根据P=UI=求出实际电压仅为198V时的实际功率．【解答】解：（1）由P=可得，该热水器正常工作10min消耗的电能：W=Pt=6.6×103W×10×60s=3.96×106J；（2）由η=×100%可得，水吸收的热量：Q吸=Wη=3.96×106J×84%=3.3264×106J，由Q吸=cm△t可得，能使20kg的水升高的温度：△t===39.6℃；（3）由P=UI=可得，热水器的电阻：R===，实际电压仅为198V时的实际功率：P实===5346W．答：（1）该热水器正常工作10min消耗的电能是3.96×106J；（2）以上消耗的电能转化的内能84%被水吸收，能使20kg的水温度升高39.6℃；（3）用电高峰时，若此热水器两端的实际电压仅为198V，它的实际功率为5346W．【点评】本题考查了电功公式、效率公式、吸热公式和电功率公式的灵活运用，从图片中获取有用的信息是关键．12．如表是“苏泊尔”牌某型号电热水壶的有关数据：型号SWF17E20C 产品货号SS1224额定电压220V～额定频率50Hz最大容量 1.7L 额定功率1500W（1）如图中是该电热水壶的外观图，其把手上的花纹是为了增大摩擦力；为了安全，应当选用图乙（填“甲”或“乙”）中的电源线．（2）某次在额定电压下烧水，若水壶中水的质量刚好为1L，水温从15℃升高到95℃，则该次烧水过程中水吸收的热量为多少焦耳？【水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃）】（3）若不计热量损失，该次烧水总共用时多少？【考点】电功与热量的综合计算．【分析】（1）①摩擦力大小与压力大小和接触面的粗糙程度有关，增大摩擦力的方法：增大压力，增大接触面的粗糙程度；②三孔插座中多出的一个孔是用来接地线的，三脚插头中有一根导线要与用电器金属外壳相连，目的就是为了防止触电；（2）知道水的体积，根据m=ρV求出水吸收的热量，根据Q吸=cm（t﹣t0）求出水吸收的热量；（3）不计热量损失时消耗的电能和水吸收的热量相等，根据P=求出该次烧水的时间．【解答】解：（1）①电热水壶把手上的花纹，是在压力一定时，增大接触面的粗糙程度增大摩擦力；②要保证电熨斗良好接地，故必须选用三脚插头，即乙图的电源线；（2）水的体积：V=1L=1dm3=0.001m3，由ρ=可得，水的质量：m=ρV=1.0×103kg/m3×0.001m3=1kg，水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×1kg×（95℃﹣15℃）=3.36×105J；（3）由题意可知，消耗的电能：W=Q吸=3.36×105J，由P=可得，烧水时间：t′===224s．答：（1）增大摩擦力；乙；（2）该次烧水过程中水吸收的热量为3.36×105J；（3）若不计热量损失，该次烧水总共用时224s．【点评】本题考查了增大摩擦力的方法和安全用电常识、密度公式、吸热公式、电功公式的应用，从表格中获取有用的信息是关键．37．如图所示，是一台家庭常用的电热饮水机，甲表是它的铭牌数据，图乙是它的电路原理图，其中S是温控开关，R1是定值电阻，R2是加热电阻．当S闭合时，饮水机处于加热状态；当S断开时，饮水机处于保温状态．水桶容量20L热水箱容量1L额定电压220V加热功率440W40W甲保温功率（1）在加热状态下，饮水机正常工作时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，需用时14min．则饮水机的加热效率是多少？[C水=4.2×103J/（kg•℃）]（3）电阻R1的阻值是多少Ω？（保温功率是指整个电路消耗的功率）【考点】JK：电功与热量的综合计算．【分析】（1）饮水机正常工作时，加热功率和额定功率相等，根据P=UI求出电路中的电流；（2）①热水箱中水的体积和容积相等，根据密度公式求出水的质量，利用Q吸=cm（t﹣t0）求出水吸收的热量；②根据W=Pt求出饮水机消耗的电能；。
