视频监控系统原理与维修

视频监控系统故障排除及维修方法一、故障排除方法1. 视频画面模糊或有杂乱干扰故障原因可能是摄像头镜头污垢导致，解决方法如下：- 使用专门的镜头清洁布擦拭摄像头镜头表面，确保镜头干净无污垢。

- 检查摄像头与监控设备之间的连接线路，确保连接稳固。

- 若经过以上方法依然无法解决问题，可能是摄像头本身故障，需要更换或维修。

2. 视频信号异常无法传输故障原因可能是信号线路故障或设备配置错误，解决方法如下：- 检查信号线路是否有损坏或接触不良，排除故障线路并更换。

- 检查视频设备的配置，确保所有参数正确设置，如分辨率、时间同步等。

- 若出现无法解决的信号传输问题，可能是设备本身存在问题，需要联系厂商进行维修或更换。

3. 视频无法录制或录像文件损坏故障原因可能是存储设备故障或设置错误，解决方法如下：- 检查存储设备是否正常运行，确保硬盘或者存储卡没有损坏。

- 检查视频录制设置，确保录制时间、录制质量等参数设置正确。

- 若问题仍然存在，可能是存储设备本身存在问题，需要更换或修复。

二、系统维修方法1. 视频监控设备维护定期维护摄像头及监控设备可以减少故障发生的概率，维护方法如下：- 清洁摄像头镜头，防止灰尘和污垢影响画面质量。

- 检查设备的连接线路，确保连接稳固可靠。

- 定期检查和更新监控设备的固件，以确保系统的稳定性和安全性。

2. 硬盘及存储设备维护保持硬盘及存储设备的正常运行可以防止数据丢失或损坏，维护方法如下：- 定期清理硬盘，删除不必要的视频文件，释放存储空间。

- 检查存储设备的健康状况，如有问题及时更换或修理。

- 备份重要的视频文件，防止意外数据丢失。

3. 系统更新与升级定期更新和升级监控系统软件及固件是保障系统性能的重要措施，注意事项如下：- 关注监控设备厂商的更新和升级信息，并及时进行操作。

- 更新和升级过程中，一定要按照厂商的说明和步骤进行，避免错误操作导致系统无法正常运行。

结语通过本文介绍的视频监控系统故障排除及维修方法，可以帮助您更好地解决常见故障，并保持系统的正常运行。

视频监控系统的工作原理视频监控系统是一种通过摄像机和视频录像机等设备，通过传输、存储和处理视频信号，以实现对特定区域进行实时监控和记录的系统。

它广泛应用于安保领域、交通管理、工业控制等各个领域。

本文将详细介绍视频监控系统的工作原理。

一、视频监控系统的基本组成视频监控系统由摄像机、传输介质、存储设备、视频处理器和监控显示器等多个组件组成。

1. 摄像机：摄像机是视频监控系统的核心部件，通过光学透镜将实时画面转化为电子信号，并传输给其他设备进行处理和显示。

2. 传输介质：传输介质负责将摄像机产生的电子信号传输到其他设备。

主要有有线传输和无线传输两种方式。

有线传输可以使用电缆或光纤进行数据传输，传输速度快、稳定性高；无线传输则通过无线电波将信号传输到接收设备，具有灵活性和便携性等优势。

3. 存储设备：存储设备用于将视频信号进行录制和存储。

常见的存储设备包括硬盘录像机（DVR）、网络硬盘录像机（NVR）等。

这些设备具有大容量、高稳定性和可靠性的特点，可以长时间保存视频数据。

4. 视频处理器：视频处理器负责对摄像机采集到的视频信号进行处理和编码。

它可以对图像进行增强、压缩、分割和分析等操作，以提高视频质量和减少存储空间的占用。

5. 监控显示器：监控显示器用于显示摄像机传输过来的视频画面。

它可以将多个摄像机的画面分屏显示，以便实时监控和比对。

二、视频监控系统的工作原理可以分为图像采集、信号传输、信号处理和图像展示四个步骤。

1. 图像采集：视频监控系统通过摄像机对特定区域的图像进行采集。

摄像机的镜头接收到光线，并将光线信息转换为电子信号。

这些信号包含着图像的亮度、饱和度、对比度等信息。

2. 信号传输：摄像机产生的电子信号需要通过传输介质传输到其他设备。

有线传输通过电缆或光纤将信号传输到存储设备或视频处理器等设备；无线传输通过无线电波将信号传输到接收设备。

传输过程中需要保证信号的稳定性和安全性。

3. 信号处理：视频处理器接收到图像采集设备传输过来的信号后，对信号进行处理和编码。

视频监控工作原理
视频监控工作原理是通过摄像机捕捉现场图像信息，将其转换为电信号，并通过传输介质传输到监控中心，然后经过图像处理和存储等一系列操作，最终实现对现场情况的实时或离线监控。

具体而言，视频监控系统由以下几个主要组成部分构成：
1. 摄像机：负责捕捉现场的视觉信息，将其转换为电信号。

常见的摄像机包括模拟摄像机和网络摄像机。

2. 传输介质：将摄像机捕捉到的电信号进行传输，传输介质可以是同轴电缆、光纤、以太网等。

3. 监控中心：接收和处理来自摄像机的图像信号，进行图像处理、存储和显示等操作。

监控中心通常配备显示屏、监控主机和存储设备。

4. 图像处理：对摄像机传输的图像信号进行处理，包括图像增强、噪声抑制、分析等。

通过图像处理，可以提高图像的清晰度和质量，提供更好的监控效果。

5. 存储设备：用于存储监控系统捕捉到的图像和视频数据。

传统的存储设备包括硬盘录像机（DVR）和网络视频录像机（NVR），而现代的存储设备则常常采用云存储技术。

6. 监控软件：对监控系统进行控制和管理的软件，提供监控图
像的实时显示、录像回放、报警处理等功能。

监控软件可以在监控中心的计算机上运行，也可以安装在移动设备上进行远程监控。

视频监控工作原理的基本流程为：摄像机捕捉现场图像信息，将其转换为电信号，通过传输介质传输到监控中心。

监控中心接收到信号后，进行图像处理和存储等操作，最后通过监控软件进行监控展示和管理。

视频监控系统广泛应用于各个领域，如公共安全、交通管理、园区管理、企业安保等，为社会提供了重要的安全保障和信息管理手段。

视频监控系统原理
视频监控系统利用摄像头或摄像机将现实世界中的图像转换成电子信号，然后通过有线或无线方式传输到监控中心或其他监控设备上进行实时观测、记录和存储。

视频监控系统的原理可以简单分为以下几个步骤：
1. 采集图像：摄像头或摄像机通过感光元件（例如CCD、CMOS）将现实世界中的光线信息转换成电子信号，形成图像。

2. 编码压缩：图像信号经过A/D转换后，通过编码压缩算法
将图像数据编码为数字信号，并进行压缩以减小数据量，提高传输效率。

3. 传输信号：经过编码压缩后的数字信号通过有线或无线方式传输到监控中心或其他监控设备上。

有线传输一般使用网络或专用电缆进行传输，无线传输则使用无线网络或蓝牙等技术。

4. 解码还原：接收设备接收到传输信号后，对数字信号进行解码还原，还原为原始的图像数据。

5. 显示观测：解码还原后的图像数据通过显示设备（如监视器、用于远程监控的移动设备等）进行实时观测和显示。

监控人员可以通过观察这些显示设备，对监控区域进行实时监测和监控。

6. 存储记录：通过监控设备上的存储装置（如硬盘、网络存储器等）对图像数据进行存储，记录下监控过程。

这些存储的图
像数据可以供后续查询、回放和分析使用。

7. 报警处理：监控系统可以配备一些传感器（如红外传感器、烟雾报警器等），用于监测异常情况（如入侵、火灾等）。

当检测到异常情况时，系统可以自动触发报警，并迅速向操作人员发送警报信息，使其能够及时采取相应的措施。

通过这些步骤，视频监控系统能够实现对监控区域进行实时监测、记录和存储，提高安全性和管理效率。

视频监控系统维护与维修视频监控系统的维护和维修是一项艰巨而重要的任务。

监控系统的故障点主要包括设备质量问题、长期使用导致的老化、市电电压不稳定、线路受损、环境变化和施工质量问题等。

因此，维护监控设备需要备件齐、配件齐、工具齐、仪器齐的基本维护条件。

备件库主要储备重要但不易马上修复的设备，配件则用于设备的维修。

维修工具及检修仪器也必不可少，如各种钳子、螺丝刀、测电笔、电烙铁、胶布、万用表、示波器、视频测试仪、光纤测试仪器等等。

在维护过程中，还需做好防潮、防尘、防腐、防雷、防干扰的工作，以尽可能保证设备的正常运行。

监控系统的各种采集设备需要重点维护防潮、防尘、防腐。

例如，摄像机长期悬挂在道路立杆上，防护罩和防尘玻璃会被灰尘、碳灰等混合物覆盖，严重影响收视效果和设备寿命。

在湿气较重的地方，需要调整设备防护和安装位置，采取除湿措施来提高设备的防潮能力。

在维护过程中，防雷问题也必须高度重视，主要是要做好设备接地的防雷地网。

此外，防干扰也是重要的，布线时应坚持强弱电分开原则，按通信和电力行业的布线规范施工。

每季度需要对设备进行除尘、清理，卸下部件进行彻底吹风除尘，并用无水酒精棉擦干净各个镜头，确保机器正常运行。

同时需要检查机房通风、散热、净尘、供电等设施，确保机器有良好的运行环境。

根据设备的使用说明，每季度需要检测各项技术参数和监控系统传输线路质量，处理故障隐患，并协助监控主管设定使用级别等数据，确保各部分设备功能正常。

对易老化的设备部件每季度进行全面检查，一旦发现老化现象应及时更换或维修。

对易吸尘部分每季度定期清理一次，如监视器暴露在空气中，要定期擦拭监视器，校对监视器的颜色和亮度。

对长时间工作的监控设备每月定期维护一次，以免出现故障。

当键盘操作失灵时，如果检查连线无问题，那么很可能是键盘死机了。

通常，键盘的操作说明书上都会提供解决死机问题的方法，例如主机复位等方式。

如果这些方法都无法解决问题，那么很可能是键盘本身出现了故障。

视频监控的原理
视频监控是一种通过摄像设备采集图像或视频，通过传输、处理和存储技术实现对某个区域的实时监测和记录的系统。

其原理主要分为以下几个方面：
1. 摄像设备：使用摄像机或监控摄像头对监控区域进行实时拍摄，并将拍摄到的图像或视频信号传输至监控中心。

摄像设备可以采用不同的工作原理，包括CCD（电荷耦合器件）或CMOS（互补金属氧化物半导体）等技术。

2. 视频传输：监控系统通过有线或无线的方式将摄像设备采集到的图像或视频信号传输至监控中心。

传输方式包括以太网、无线网络、光纤等，其中以太网传输是最常用的方式。

3. 视频处理：在监控中心，接收到的图像或视频信号经过处理，包括图像的增强、分割、压缩等。

处理后的视频信号能够更清晰地展示监控区域的场景。

4. 视频存储：处理后的视频信号可以通过录像机、硬盘录像机、网络存储设备等进行存储，以便后期检索和回放。

5. 视频监控系统的管理和控制：通过监控中心的管理软件，用户可以对监控系统进行集中管理和控制，包括视频源的选择、画面的切换、图像的调整等。

总的来说，视频监控的原理是通过摄像设备采集图像或视频信号，通过传输、处理和存储技术将信号传输至监控中心，进行
实时监测和记录。

这样可以实现对某个区域的监控，并对需要的监控视频进行存储和管理。

视频监控系统维修方案1. 背景随着社会的不断发展和进步，视频监控系统在各个领域中扮演着越来越重要的角色。

然而，由于长时间的使用和各种原因导致的故障，视频监控系统可能需要进行维修和维护。

本文档旨在提供一个视频监控系统维修方案，确保系统能够正常运行，保障安全和监控的需要。

2. 维修流程2.1 故障报告和确认当发现视频监控系统出现故障时，用户应立即向系统维护人员报告问题，详细描述故障情况。

系统维护人员将根据报告的内容和现场实际情况进行初步判断并确认故障。

2.2 故障分类和优先级确认故障后，系统维护人员将对故障进行分类，并根据其对系统运行的影响程度确定维修的优先级。

常见的故障分类包括但不限于硬件故障、软件故障、网络故障等。

根据实际情况，维修优先级可以分为紧急、重要和一般三个级别。

2.3 维修计划制定根据故障分类和优先级，系统维护人员将制定维修计划。

维修计划应包括以下内容：- 维修目标和任务：明确维修的目标和具体任务。

- 维修资源准备：安排所需的材料、工具和人力资源。

- 维修时间安排：确定维修开始和结束的时间，尽量避免对正常运营造成过大的干扰。

- 维修方案：详细描述维修过程和步骤，确保维修工作能够顺利进行。

2.4 维修实施和测试在维修计划制定完成后，系统维护人员将按照计划进行维修实施。

维修过程中，应注意安全和预防措施，确保工作人员和设备的安全。

维修完成后，需要对维修后的系统进行测试，验证系统的正常运行和维修效果。

2.5 维修记录和汇总在维修过程中，系统维护人员应及时记录维修情况、维修所用时间和材料等相关信息。

维修完毕后，需要将维修记录进行汇总和归档，以备后续参考和审查。

3. 维修管理3.1 维修管理责任人为了保证视频监控系统的长期稳定运行，需要设立维修管理责任人。

维修管理责任人负责统筹协调维修工作，监督维修过程的执行和维修记录的归档，定期审查维修工作的效果，并提出改进意见。

3.2 维修预算和资源管理维修管理责任人还需要负责制定维修预算和对维修资源进行管理。

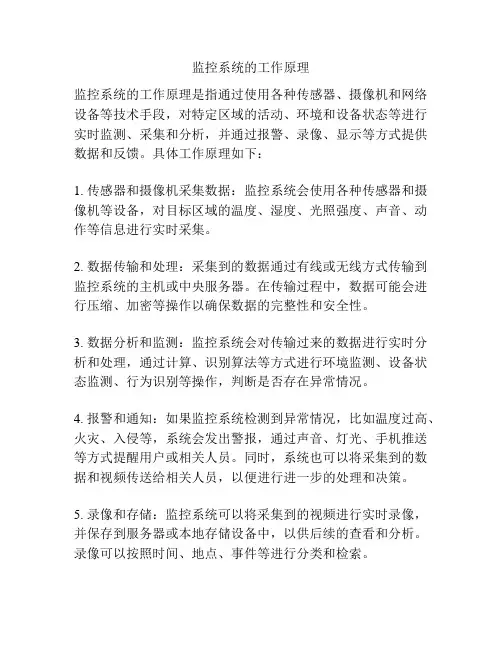

监控系统的工作原理
监控系统的工作原理是指通过使用各种传感器、摄像机和网络设备等技术手段，对特定区域的活动、环境和设备状态等进行实时监测、采集和分析，并通过报警、录像、显示等方式提供数据和反馈。

具体工作原理如下：
1. 传感器和摄像机采集数据：监控系统会使用各种传感器和摄像机等设备，对目标区域的温度、湿度、光照强度、声音、动作等信息进行实时采集。

2. 数据传输和处理：采集到的数据通过有线或无线方式传输到监控系统的主机或中央服务器。

在传输过程中，数据可能会进行压缩、加密等操作以确保数据的完整性和安全性。

3. 数据分析和监测：监控系统会对传输过来的数据进行实时分析和处理，通过计算、识别算法等方式进行环境监测、设备状态监测、行为识别等操作，判断是否存在异常情况。

4. 报警和通知：如果监控系统检测到异常情况，比如温度过高、火灾、入侵等，系统会发出警报，通过声音、灯光、手机推送等方式提醒用户或相关人员。

同时，系统也可以将采集到的数据和视频传送给相关人员，以便进行进一步的处理和决策。

5. 录像和存储：监控系统可以将采集到的视频进行实时录像，并保存到服务器或本地存储设备中，以供后续的查看和分析。

录像可以按照时间、地点、事件等进行分类和检索。

6. 远程访问和管理：监控系统可以通过网络进行远程访问和管理，用户可以通过互联网浏览器、手机应用程序等方式，实时查看监控画面、操作设备、接收报警信息等。

总的来说，监控系统的工作原理是通过传感器采集数据，传输到监控中心进行分析和处理，然后根据分析结果触发报警和通知功能，并将数据和视频进行存储和管理，同时支持远程访问和管理。

视频监控基本原理讲解视频监控基本原理是通过摄像机将现实世界中的场景转换成电子信号，并将其传输到监控中心或存储设备中。

以下是视频监控的基本原理的详细解释：1. 摄像机：摄像机是视频监控系统的核心组件。

它包含图像传感器、镜头和图像处理电路。

摄像机将现实世界中的场景转换为模拟电子信号。

2. 图像传感器：图像传感器是摄像机中的一个重要部分，它负责将光信号转换为电子信号。

最常用的图像传感器是CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。

3. 镜头：镜头是摄像机中的另一个重要组成部分。

它通过聚焦和调整光线的进入角度来控制图像的焦距、视角和清晰度。

4. 图像处理电路：图像处理电路负责对图像信号进行增强、调整和编码。

它包括模拟信号处理电路和数字信号处理电路。

模拟信号处理电路将模拟信号转换为数字信号，并对其进行滤波、放大和去噪等处理。

数字信号处理电路对数字信号进行压缩、编码和解码。

5. 传输系统：传输系统将摄像机捕获的图像信号传输到监控中心或存储设备中。

常用的传输方式包括同轴电缆、光纤、无线电和网络传输。

6. 监控中心：监控中心是视频监控系统的核心控制部分。

它接收和显示来自摄像机的图像信号，并对其进行处理和存储。

监控中心通常包括视频显示器、视频处理器、存储设备和控制台。

7. 存储设备：存储设备用于存储摄像机捕获的图像和视频。

常用的存储设备包括硬盘录像机（DVR）、网络视频录像机（NVR）和云存储。

8. 视频显示：视频监控系统可以通过视频显示器将摄像机捕获的图像实时显示出来。

视频显示器可以是单个监视器或视频墙。

总的来说，视频监控基本原理是通过摄像机将现实世界中的场景转换为电子信号，并通过传输系统将信号传输到监控中心或存储设备中。

监控中心负责接收、处理和存储图像信号，并通过视频显示器实时显示图像。

监控系统维修方案第1篇监控系统维修方案一、项目背景随着社会经济的快速发展，监控系统在维护社会治安、保障人民群众生命财产安全等方面发挥着重要作用。

然而，在长期使用过程中，监控系统设备难免会出现故障，影响监控效果。

为确保监控系统正常运行，降低故障率，提高设备使用寿命，现制定本维修方案。

二、维修目标1. 确保监控系统设备正常运行，提高监控效果。

2. 降低监控系统故障率，提高设备稳定性。

3. 延长设备使用寿命，降低运维成本。

三、维修范围1. 视频监控设备：包括摄像头、录像机、显示器等。

2. 传输设备：包括光纤、网线、交换机等。

3. 电源设备：包括电源箱、UPS等。

4. 防护设备：包括防护罩、支架等。

四、维修内容1. 故障排查：针对监控系统设备出现的故障，进行现场排查，找出故障原因。

2. 设备维修：对故障设备进行维修或更换，确保设备正常运行。

3. 系统优化：对监控系统进行优化调整，提高监控效果。

4. 预防性维护：定期对设备进行检查、保养，降低故障率。

五、维修流程1. 故障申报：监控系统使用单位发现设备出现故障时，应及时向维修单位申报。

2. 故障排查：维修单位接到故障申报后，立即组织技术人员进行现场排查，找出故障原因。

3. 维修方案制定：根据故障排查结果，制定合理的维修方案，并提交给使用单位审批。

4. 维修实施：维修方案经审批通过后，维修单位按照方案进行设备维修。

5. 验收交付：维修完成后，使用单位对维修成果进行验收，确认无误后交付使用。

6. 售后服务：维修单位提供一定期限的质保期，质保期内设备出现非人为原因导致的故障，维修单位负责免费维修。

六、维修措施1. 维修人员要求：维修人员应具备相关专业知识和技能，持有相关资格证书。

2. 维修工具和设备：维修单位应配备齐全的维修工具和检测设备，确保维修质量。

3. 安全防护：维修过程中，严格遵守安全操作规程，确保维修人员和使用单位人员的人身安全。

4. 质量控制：维修单位应建立健全质量管理体系，对维修过程进行严格把控，确保维修质量。

视频监控系统维护与维修在当今社会，视频监控系统已经成为保障公共安全、维护社会秩序、保护个人和企业财产的重要手段。

无论是在商场、银行、学校、医院，还是在住宅小区、工厂、交通枢纽等地，都能看到视频监控系统的身影。

然而，要确保视频监控系统始终处于良好的运行状态，发挥其应有的作用，就离不开定期的维护与及时的维修。

本文将详细探讨视频监控系统的维护与维修工作。

一、视频监控系统的组成及工作原理视频监控系统通常由前端设备、传输设备、控制设备和显示记录设备四大部分组成。

前端设备包括摄像机、镜头、防护罩、支架等，其主要作用是采集图像信息。

摄像机是前端设备的核心，根据不同的应用场景和需求，有不同的类型，如枪式摄像机、半球摄像机、球型摄像机等。

传输设备用于将前端设备采集到的图像信息传输到控制设备和显示记录设备。

常见的传输方式有有线传输（如同轴电缆、双绞线、光纤等）和无线传输（如 WiFi、蓝牙等）。

控制设备包括矩阵切换器、控制键盘、硬盘录像机等，用于对视频信号进行切换、控制和处理。

显示记录设备包括监视器、显示器、硬盘录像机等，用于显示和存储视频图像。

视频监控系统的工作原理是：前端设备采集到的图像信息通过传输设备传输到控制设备，控制设备对图像信息进行处理和控制，然后将处理后的图像信息传输到显示记录设备进行显示和存储。

二、视频监控系统维护的重要性定期对视频监控系统进行维护具有重要意义。

首先，能够确保系统的稳定运行。

视频监控系统通常需要长时间不间断工作，如果缺乏维护，可能会出现设备故障、信号中断等问题，影响系统的正常运行。

其次，有助于提高图像质量。

随着时间的推移，摄像机镜头可能会被灰尘覆盖，传输线路可能会出现衰减，这些都会导致图像质量下降。

通过维护，可以及时清洁镜头、检查线路，保证图像清晰、准确。

再者，延长设备使用寿命。

定期的维护保养可以减少设备的磨损和老化，降低设备故障率，延长设备的使用寿命，从而降低系统的总体成本。

最后，提高系统的安全性和可靠性。

视频监控系统原理与维修在当今社会，视频监控系统已经成为保障公共安全、企业管理和个人生活安全的重要手段。

从公共场所的治安监控，到企业的生产流程监控，再到家庭的安防监控，视频监控系统无处不在。

那么，它是如何工作的呢？当出现故障时，又该如何维修呢？一、视频监控系统的原理视频监控系统主要由前端设备、传输设备、控制设备和显示设备四大部分组成。

前端设备包括摄像机、镜头、防护罩、支架等，其作用是采集视频图像信号。

摄像机就像是系统的“眼睛”，通过镜头将外界的景象摄入，并将光信号转换为电信号。

不同类型的摄像机适用于不同的场景，比如固定摄像机适合监控固定区域，云台摄像机可以通过远程控制转动方向，扩大监控范围。

传输设备负责将前端设备采集到的信号传输到控制设备和显示设备。

这可以通过有线方式，如电缆、光缆等，也可以通过无线方式，如WiFi、蓝牙等。

有线传输稳定可靠，但布线较为复杂；无线传输方便灵活，但可能受到信号干扰。

控制设备是整个系统的“大脑”，包括硬盘录像机（DVR）、网络录像机（NVR）、视频矩阵等。

它负责对视频信号进行处理、存储和控制。

比如，设置录像模式、控制摄像机的动作、对图像进行分析等。

显示设备则将处理后的视频信号呈现给用户，常见的有监视器、电脑显示器、大屏幕拼接墙等。

用户可以通过显示设备实时观看监控画面，或者回放存储的录像。

视频监控系统的工作原理简单来说，就是前端设备采集图像，通过传输设备将图像信号传送到控制设备，控制设备对信号进行处理和存储，最后通过显示设备展示出来。

二、视频监控系统的常见故障了解了视频监控系统的原理，接下来我们看看常见的故障有哪些。

1、图像模糊或不清晰这可能是由于镜头脏污、焦距未调好、摄像机分辨率低、传输信号衰减等原因造成的。

2、图像丢失或中断可能是传输线路故障，如线路断开、接触不良，也可能是设备故障，如摄像机损坏、录像机故障等。

3、图像有干扰常见的干扰有电磁干扰、电源干扰等。

例如，附近有强电磁场设备工作，或者电源不稳定。

视频监控系统的维护与检修视频监控系统的维护与检修1.系统概述1.1 项目背景视频监控系统作为一种重要的安全保障工具，广泛应用于各类场所。

为确保系统的正常运行和稳定性，进行维护和检修工作至关重要。

1.2 系统组成视频监控系统由摄像机、录像机、监视器、传输设备等组成，各个组件之间相互配合实现对目标区域的监控和记录功能。

2.维护计划2.1 日常维护日常维护包括以下内容：- 摄像机、监视器和录像机的巡检和清洁工作。

- 检查设备电源和网络连接是否正常。

- 定期备份录像数据，确保系统的可靠性和数据的完整性。

2.2 定期维护定期维护包括以下内容：- 对视频监控设备进行全面巡检和测试，确保设备的正常运行。

- 检查设备的固件和软件版本，升级或修复存在的漏洞。

- 对整个系统进行网络安全评估，排除潜在的安全风险。

3.故障排除3.1 常见故障- 视频信号中断：检查摄像机和传输设备的连接，修复或更换故障部件。

- 录像机无法正常录像：检查硬盘或存储设备状态，修复或更换故障设备。

- 监视器无法正常显示：检查监视器电源和信号连接，修复或更换故障部件。

3.2 故障排查步骤- 查看系统日志，了解故障现象和发生时间。

- 逐个排查设备，检查物理连接和配置信息。

- 使用测试工具和设备，验证故障设备的功能和性能。

- 根据故障类型和原因，采取相应的修复措施。

4.法律名词及注释- 视频监控：对目标区域进行拍摄和记录的操作，用于安全控制和证据收集。

- 隐私权：个人不希望被他人打扰或侵犯的权利。

- 数据保护：对个人隐私信息进行合法、合理的保护和处理。

- 公共区域：任何公众进出的场所，如街道、公园、超市等。

附件：本文档所涉及的附件包括但不限于：- 维护记录表格- 设备检查清单- 系统升级方案- 故障处理流程图本文所涉及的法律名词及注释：- 视频监控：根据《中华人民共和国公安管理处罚法》第二十六条，公共场所、特定场所、涉及国家秘密等需要采取安保措施的场所，可以安装视频监控设备。

视频监控系统常见问题及解决方法(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--视频监控系统常见问题及解决方法视频监控系统一般由前端设备、传输线路、控制及显示设备三大部分组成。

前端设备主要包括摄像机、云台、解码器，以获取监视目标的信息；传输线路通过视频线、通讯线将前端设备所获取的信息传送至控制中心，并通过电源线为前端设备供电；控制及显示设备主要包括矩阵控制主机、录像机、监视器、图像分割器、电源、控制台、电视墙、控制机柜等，以完成对传送回来的信息的处理、切换、分割及控制。

在视频监控系统中，设备自身的故障一般比较少见，即使出现，也比较容易解决，而大多数问题往往出现在传输线路的敷设、连接、控制设备的连接等施工、安装过程中。

以下对视频监控系统常见的一些故障进行简要分析介绍。

1.无图像显示，无视频信号故障现象描述：线路正常连接、通电后，中控室显示终端上无图像显示，硬盘录像机“无视频信号”、矩阵、图形分割器等“No signal”提示存在。

原因分析：此现象一般情况可断定前端视频信号没有正常传送回控制设备，有可能是摄像机未正常供电，没有工作；电源线断路，摄像机未通电；视频线断路；BNC头焊接不牢靠等。

解决方法：首先确认摄像机是否通电，是否正常工作；如果摄像机未通电，则检查电源、变压器、电源线等；如果摄像机通电，则可用排除法将摄像机直接连接在显示终端观察，如还没有显示，则确定摄像机故障，如有图像显示，则可确定视频传输线路有故障，检查视频线及BNC接头，确认后更换线缆或重新焊接BNC接头。

2.无图像显示，有视频信号故障现象描述：线路正常连接、通电后，中控室显示终端上无图像显示，黑屏，硬盘录像机“无视频信号”、矩阵、图形分割器等“No signal”提示不存在。

原因分析：此现象与前面介绍第一种现象类似但有本质区别，一般情况可排除传输线路故障，未出现“无视频信号”“No signal”等提示，证明前端视频信号已传送回控制设备，有可能是现场无照明；摄像机镜头光圈关闭；摄像机角度没有调整好；显示器亮度未调整合适；摄像机供电电源功率不够等。
