录像机工作原理
录像机是用于存储视频信号的设备，其工作原理是将来自摄像机的视频信号进行接收、处理、编码和存储。
录像机通常由硬盘或闪存等存储介质、控制电路、解码器等部分组成，控制电路负责控制存储介质的读写操作，解码器则将压缩编码的视频信号进行解码，以便在显示器上播放。
显示器工作原理
显示器是用于显示视频信号的终端设备，其工作原理是将来自录像机或摄像机的视频信号转换为图像显示在屏幕上。

海康威视视频监控原理培训 ppt课件

视频监控原理
课程说明
课程时间
120分钟
课程目标
帮助新员工了解并掌握视频监控的相关行业知识和基础知识，熟悉视频监控产品的相关原理，理解视频监控技术的发展趋势
内容概要
1 安全防范
2 视频监控原理和技术 3 摄像机基础 4 硬盘录像机 5 磁盘阵列
安全防范基本概念
安全防范（Security）
安全防范是社会公共安全的一部分安全防范行业是社会公共安全行业的一个分支以防盗、防劫、防入侵、防破坏为主要内容
三种基本手段
人力防范，实（物）体防范，技术防范
三个基本要素
探测、延迟、反应
三种基本手段
人
物
技
防
防
防
三种基本手段-人防、物防、技防
人力防范
利用人们自身的传感器（眼、耳等）进行探测，发现妨害或破坏安全的目标，作出反应；用声音警告、恐吓、设障、武器还击等手段来延迟或阻止危险的发生，在自身力量不足时还要发出求援信号，以期待做出进一步的反应，制止危险的发生或处理已发生的危险
NTSC （National Television System Committee）：
供电频率为60Hz，场频为每秒60场，帧频为每秒30帧，扫描线为525行美国、日本
防弹复合玻璃视频监控设备
安全技术防范（工程）系统
视频监控系统利用视频技术探测、监视设防区域并实时显示、记录现场图像的电子系统或网络。
入侵报警系统利用传感技术和电子信息技术探测并指示非法进入或试图非法进入设防区域的行为，处理报警信息，发出报警信息的系统或网络。
出入口（门禁）控制系统利用自定义符和/或模式识别技术对出入口目标进行识别并控制出入口执行机构启闭的电子系统或网络

监控原理图ppt课件

拾音器摄像头
音箱
话筒
网络
监视器
音视频矩阵主机
PC监控终端音箱
控制键盘
电视墙
模拟系统架构图（五）
功能：监视、录音、录像、录像回放、音视频电视墙、网络管理（远程电视墙监控、远程录像回放下载录像、语音双向对讲）等功能
话
中心监控
筒
电视墙
拾音器
音箱
话
摄像头
音箱
筒
硬盘录像机
网络
监视器
音视频矩阵主机
控制键盘
功能：监视、录音、录像、录像回放、音视频电视墙、网络管理（远）、多系统组合监控平台、图像智能分析等
功能图像分析
移动终端 IP摄像
机
车载监控
客户端分控中心
控制键盘
话筒
话筒扬声器传感器
音箱
报警输出
摄像头
硬盘录像机网络交换
音视频矩阵主机机
控制键盘
多业务网络
监控客户端音箱
电视墙
数字系统架构图（六）
功能：监视、录音、录像、录像回放、音视频电视墙、网络管理（远程监控、远程录像回放下载录像、语音双向对讲）等功能
拾音器音箱
话筒音箱
中心监控
电视墙
IP摄像头
IP摄像头 IP摄像头
话筒
网络
监控客户端音箱
控制键盘
数字音视频矩阵主机
电视墙
IP存储器
监视器
智能监控系统架构图（七）
监控系统基本构成
• 前端摄像机部分 • 传输部分（有线、无线） • 硬件控制管理部分（如录像机、矩阵机） • 输出显示部分（监视器、电视墙） • 软件应用管理及平台
模拟系统架构示意图（一）

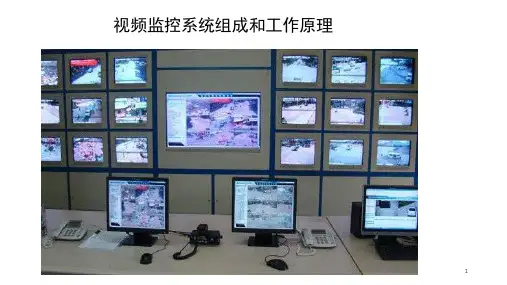

视频监控系统组成和工作原理PPT
