有关完整的闭路监控系统组成、设备简介、原理2008-09-05 09:11:16| 分类:技术|字号订阅一、闭路监控系统组成典型的电视监控系统主要由前端设备和后端设备这两大部分组成,其中后端设备可进一步分为中心控制设备和分控制设备。
前、后端设备有多种构成方式,它们之间的联系(也可称作传输系统)可通过电缆、光纤或微波等多种方式来实现。
如图1-1所示,电视监控系统由摄像机部分(有时还有麦克)、传输部分、控制部分以及显示和记录部分四大块组成。
在每一部分中,又含有更加具体的设备或部件。
1. 1 主要设备1. 1. 1 摄像部分摄像部分是电视监控系统的前沿部分,是整个系统的“眼睛”。
它布置在被监视场所的某一位置上,使其视场角能覆盖整个被监视的各个部位。
有时,被监视场所面积较大,为了节省摄像机所用的数量、简化传输系统及控制与显示系统,在摄像机上加装电动的(可遥控的)可变焦距(变倍)镜头,使摄像机所能观察的距离更远、更清楚;有时还把摄像机安装在电动云台上,通过控制台的控制,可以使云台带动摄像机进行水平和垂直方向的转动,从而使摄像机能覆盖的角度、面积更大。
总之,摄像机就像整个系统的眼睛一样,把它监视的内容变为图像信号,传送给控制中心的监视器上。
由于摄像部分是系统的最前端,并且被监视场所的情况是由它变成图像信号传送到控制中心的监视器上,所以从整个系统来讲,摄像部分是系统的原始信号源。
因此,摄像部分的好坏以及它产生的图像信号的质量将影响着整个系统的质量。
从系统噪声计算理论的角度来讲,影响系统噪声的最大因素是系统中的第一级的输出(在这里即为摄像机的图像信号输出)信号信噪比的情况。
所以,认真选择和处理摄像部分是至关重要的。
如果摄像机输出的图像信号经过传输部分、控制部分之后到达监视器上,那么到达监视器上的图像信号信噪比将下降,这是由于传输及控制部分的线路、放大器、切换器、等又引入了噪声的缘故。
除了上述的有关讨论之外,对于摄像部分来说,在某些情况下,特别是在室外应用的情况下,为了防尘、防雨、抗高低温、抗腐蚀等,对摄像机及其镜头还应加装专门的防护罩,甚至对云台也要有相应的防护措施。
网络摄像机工作原理
网络摄像机工作原理是通过将传感器感知到的图像信号转化为数字信号,并进行压缩编码、网络传输等处理,最终在监控中心或监控设备上实时显示或存储。
具体工作原理如下:
1. 感光器件:网络摄像机使用像素高的CMOS或CCD传感器
作为感光器件,它们能够将光线转化为电荷信号。
2. 数字信号处理:感光器件接收光线后,会将光线转化为电荷信号,通过模拟数字转换芯片(ADC)将电荷信号转化为数
字信号,并对信号进行预处理,如自动曝光、白平衡、去噪等。
3. 压缩编码:数字信号经过预处理后,会被压缩编码,减小数据量,以便于网络传输和存储。
常用的压缩编码方式有H.264、H.265等。
4. 网络传输:经过压缩编码后的图像信号通过网络传输到监控中心或监控设备。
网络传输可以通过有线网络(如以太网)或无线网络(如Wi-Fi)实现。
5. 图像解码:监控中心或监控设备接收到网络传输的图像数据后,进行解码,将数字信号转化为图像信号。
6. 图像显示或存储:解码后的图像信号可以实时显示在监控中心的监控屏幕上,也可以存储到本地设备中进行回放或存档。
综上所述,网络摄像机工作原理主要包括感光器件感知图像信
号、数字信号处理、压缩编码、网络传输、图像解码和图像显示或存储等步骤。
视频监控系统原理第一点:视频监控系统的构成与功能视频监控系统是一种广泛应用于各个领域的技术,它主要由摄像机、传输设备、存储设备和显示设备组成。
摄像机负责采集视频信号,传输设备将视频信号传输到存储设备,存储设备负责保存视频数据,显示设备则用于显示视频画面。
摄像机是视频监控系统的核心部件,它通过镜头采集光线,将光线转化为电信号,再通过图像传感器将电信号转化为数字信号。
摄像机可以根据不同的需求进行选择,如分辨率、夜视功能、防水功能等。
传输设备主要有两种方式,有线传输和无线传输。
有线传输一般使用同轴电缆或双绞线进行视频信号的传输,无线传输则使用无线电波进行传输。
传输设备的性能直接影响到视频信号的稳定性和清晰度。
存储设备负责保存视频数据,可以使用硬盘录像机(DVR)、网络视频录像机(NVR)或云存储等方式。
存储设备的容量和读写速度是影响视频存储的关键因素。
显示设备可以是电视、电脑屏幕或专用的监控屏幕,用于实时显示视频画面。
显示设备的分辨率和尺寸也会影响到视频的显示效果。
视频监控系统的主要功能有实时监控、录像回放、远程查看等。
实时监控可以实时监控场内的状况,录像回放可以查看历史视频数据,远程查看可以通过网络远程访问视频监控系统。
第二点:视频监控系统的工作原理与技术要点视频监控系统的工作原理主要是通过摄像机采集视频信号,经过编码器将视频信号转化为数字信号,然后通过传输设备传输到存储设备,最后通过解码器将数字信号转化为模拟信号,显示在显示设备上。
视频监控系统的技术要点主要包括视频采集、视频编码、视频传输和视频解码四个方面。
视频采集是指通过摄像机采集视频信号,摄像机的性能直接影响到视频的清晰度和稳定性。
视频编码是将模拟视频信号转化为数字视频信号,编码器的性能决定了视频压缩的比例和质量。
视频传输是指将视频信号传输到存储设备,传输设备的性能决定了视频信号的稳定性和传输速度。
视频解码是将数字视频信号转化为模拟视频信号,解码器的性能决定了视频的清晰度和稳定性。
视频监控系统的工作原理视频监控系统是一种通过摄像机和视频录像机等设备,通过传输、存储和处理视频信号,以实现对特定区域进行实时监控和记录的系统。
它广泛应用于安保领域、交通管理、工业控制等各个领域。
本文将详细介绍视频监控系统的工作原理。
一、视频监控系统的基本组成视频监控系统由摄像机、传输介质、存储设备、视频处理器和监控显示器等多个组件组成。
1. 摄像机:摄像机是视频监控系统的核心部件,通过光学透镜将实时画面转化为电子信号,并传输给其他设备进行处理和显示。
2. 传输介质:传输介质负责将摄像机产生的电子信号传输到其他设备。
主要有有线传输和无线传输两种方式。
有线传输可以使用电缆或光纤进行数据传输,传输速度快、稳定性高;无线传输则通过无线电波将信号传输到接收设备,具有灵活性和便携性等优势。
3. 存储设备:存储设备用于将视频信号进行录制和存储。
常见的存储设备包括硬盘录像机(DVR)、网络硬盘录像机(NVR)等。
这些设备具有大容量、高稳定性和可靠性的特点,可以长时间保存视频数据。
4. 视频处理器:视频处理器负责对摄像机采集到的视频信号进行处理和编码。
它可以对图像进行增强、压缩、分割和分析等操作,以提高视频质量和减少存储空间的占用。
5. 监控显示器:监控显示器用于显示摄像机传输过来的视频画面。
它可以将多个摄像机的画面分屏显示,以便实时监控和比对。
二、视频监控系统的工作原理可以分为图像采集、信号传输、信号处理和图像展示四个步骤。
1. 图像采集:视频监控系统通过摄像机对特定区域的图像进行采集。
摄像机的镜头接收到光线,并将光线信息转换为电子信号。
这些信号包含着图像的亮度、饱和度、对比度等信息。
2. 信号传输:摄像机产生的电子信号需要通过传输介质传输到其他设备。
有线传输通过电缆或光纤将信号传输到存储设备或视频处理器等设备;无线传输通过无线电波将信号传输到接收设备。
传输过程中需要保证信号的稳定性和安全性。
3. 信号处理:视频处理器接收到图像采集设备传输过来的信号后,对信号进行处理和编码。
视频监控工作原理
视频监控工作原理是通过摄像机捕捉现场图像信息,将其转换为电信号,并通过传输介质传输到监控中心,然后经过图像处理和存储等一系列操作,最终实现对现场情况的实时或离线监控。
具体而言,视频监控系统由以下几个主要组成部分构成:
1. 摄像机:负责捕捉现场的视觉信息,将其转换为电信号。
常见的摄像机包括模拟摄像机和网络摄像机。
2. 传输介质:将摄像机捕捉到的电信号进行传输,传输介质可以是同轴电缆、光纤、以太网等。
3. 监控中心:接收和处理来自摄像机的图像信号,进行图像处理、存储和显示等操作。
监控中心通常配备显示屏、监控主机和存储设备。
4. 图像处理:对摄像机传输的图像信号进行处理,包括图像增强、噪声抑制、分析等。
通过图像处理,可以提高图像的清晰度和质量,提供更好的监控效果。
5. 存储设备:用于存储监控系统捕捉到的图像和视频数据。
传统的存储设备包括硬盘录像机(DVR)和网络视频录像机(NVR),而现代的存储设备则常常采用云存储技术。
6. 监控软件:对监控系统进行控制和管理的软件,提供监控图
像的实时显示、录像回放、报警处理等功能。
监控软件可以在监控中心的计算机上运行,也可以安装在移动设备上进行远程监控。
视频监控工作原理的基本流程为:摄像机捕捉现场图像信息,将其转换为电信号,通过传输介质传输到监控中心。
监控中心接收到信号后,进行图像处理和存储等操作,最后通过监控软件进行监控展示和管理。
视频监控系统广泛应用于各个领域,如公共安全、交通管理、园区管理、企业安保等,为社会提供了重要的安全保障和信息管理手段。
视频监控系统原理
视频监控系统是一种利用摄像头、监控器、录像机等设备对特定区域进行实时监控和录像的系统。
它可以帮助人们对监控区域进行24小时不间断的监控,提高安全性和管理效率。
视频监控系统的原理主要包括摄像头采集、信号传输、视频处理和存储等几个方面。
首先,摄像头采集是视频监控系统的基础。
摄像头通过光学透镜将监控区域的图像转换成电信号,然后经过图像传感器转换成数字信号。
摄像头的性能直接决定了监控图像的质量,包括分辨率、色彩还原度、低照度性能等。
其次,信号传输是视频监控系统中至关重要的一环。
摄像头采集到的视频信号需要通过传输线路传输到监控中心或者录像机。
常见的传输方式包括有线传输和无线传输,有线传输稳定可靠,无线传输便于布线和移动。
视频处理是视频监控系统中的核心环节。
视频信号经过传输后,需要经过视频处理设备进行图像处理和压缩。
图像处理可以包括亮度对比度调节、色彩饱和度调整、图像增强等功能,以提高监控图像的清晰度和真实性。
而视频压缩则是为了减小视频文件的大小,提高存储效率和传输速度。
最后,视频存储是视频监控系统中不可或缺的一环。
监控中心或录像机需要将处理后的视频信号进行存储,以便后续的回放和分析。
视频存储设备一般包括硬盘录像机、网络视频录像机等,它们可以提供不同的存储容量和存储时间,满足不同监控场景的需求。
综上所述,视频监控系统的原理主要包括摄像头采集、信号传输、视频处理和存储几个方面。
通过这些环节的协同工作,视频监控系统可以实现对监控区域的实时监控和录像存储,为人们提供更加安全和便捷的监控服务。

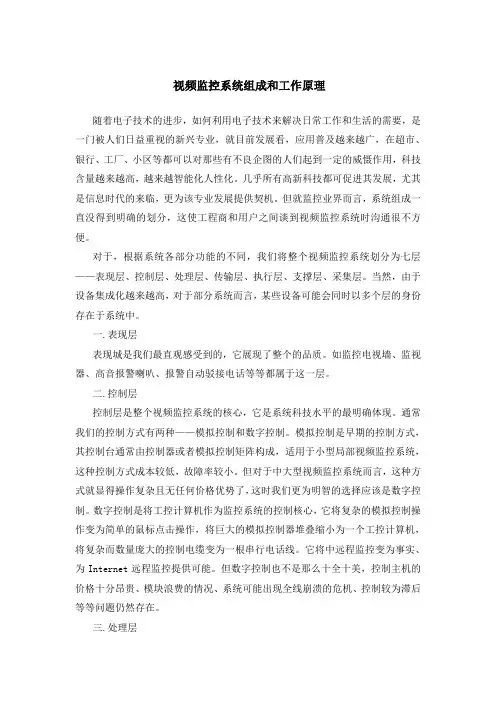

视频监控系统组成和工作原理随着电子技术的进步,如何利用电子技术来解决日常工作和生活的需要,视频监控系统是一门被人们日益重视的新兴专业,就目前发展看,应用普及越来越广,在超市、银行、工厂、小区等都可以对那些有不良企图的人们起到一定的威慑作用,科技含量越来越高,越来越智能化人性化。
几乎所有高新科技都可促进其发展,尤其是信息时代的来临,更为该专业发展提供契机。
但就监控业界而言,系统组成一直没得到明确的划分,这使工程商和用户之间谈到视频监控系统时沟通很不方便。
对于视频监控系统,根据系统各部分功能的不同,我们将整个视频监控系统划分为七层——表现层、控制层、处理层、传输层、执行层、支撑层、采集层。
当然,由于设备集成化越来越高,对于部分系统而言,某些设备可能会同时以多个层的身份存在于系统中。
一. 表现层表现城是我们最直观感受到的,它展现了整个视频监控系统的品质。
如监控电视墙、监视器、高音报警喇叭、报警自动驳接电话等等都属于这一层。
二. 控制层控制层是整个视频监控系统的核心,它是系统科技水平的最明确体现。
通常我们的控制方式有两种——模拟控制和数字控制。
模拟控制是早期的控制方式,其控制台通常由控制器或者模拟控制矩阵构成,适用于小型局部视频监控系统,这种控制方式成本较低,故障率较小。
但对于中大型视频监控系统而言,这种方式就显得操作复杂且无任何价格优势了,这时我们更为明智的选择应该是数字控制。
数字控制是将工控计算机作为监控系统的控制核心,它将复杂的模拟控制操作变为简单的鼠标点击操作,将巨大的模拟控制器堆叠缩小为一个工控计算机,将复杂而数量庞大的控制电缆变为一根串行电话线。
它将中远程监控变为事实、为Internet远程监控提供可能。
但数字控制也不是那么十全十美,控制主机的价格十分昂贵、模块浪费的情况、系统可能出现全线崩溃的危机、控制较为滞后等等问题仍然存在。
三. 处理层处理层或许该称为音视频处理层,它将有传输层送过来的音视频信号加以分配、放大、分割等等处理,有机的将表现层与控制层加以连接。

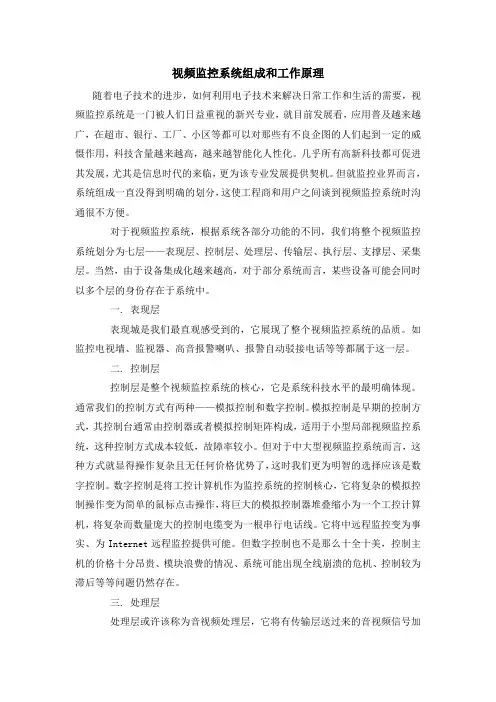

视频监控系统组成和工作原理随着电子技术的进步,如何利用电子技术来解决日常工作和生活的需要,是一门被人们日益重视的新兴专业,就目前发展看,应用普及越来越广,在超市、银行、工厂、小区等都可以对那些有不良企图的人们起到一定的威慑作用,科技含量越来越高,越来越智能化人性化。
几乎所有高新科技都可促进其发展,尤其是信息时代的来临,更为该专业发展提供契机。
但就监控业界而言,系统组成一直没得到明确的划分,这使工程商和用户之间谈到视频监控系统时沟通很不方便。
对于,根据系统各部分功能的不同,我们将整个视频监控系统划分为七层——表现层、控制层、处理层、传输层、执行层、支撑层、采集层。
当然,由于设备集成化越来越高,对于部分系统而言,某些设备可能会同时以多个层的身份存在于系统中。
一.表现层表现城是我们最直观感受到的,它展现了整个的品质。
如监控电视墙、监视器、高音报警喇叭、报警自动驳接电话等等都属于这一层。
二.控制层控制层是整个视频监控系统的核心,它是系统科技水平的最明确体现。
通常我们的控制方式有两种——模拟控制和数字控制。
模拟控制是早期的控制方式,其控制台通常由控制器或者模拟控制矩阵构成,适用于小型局部视频监控系统,这种控制方式成本较低,故障率较小。
但对于中大型视频监控系统而言,这种方式就显得操作复杂且无任何价格优势了,这时我们更为明智的选择应该是数字控制。
数字控制是将工控计算机作为监控系统的控制核心,它将复杂的模拟控制操作变为简单的鼠标点击操作,将巨大的模拟控制器堆叠缩小为一个工控计算机,将复杂而数量庞大的控制电缆变为一根串行电话线。
它将中远程监控变为事实、为Internet远程监控提供可能。
但数字控制也不是那么十全十美,控制主机的价格十分昂贵、模块浪费的情况、系统可能出现全线崩溃的危机、控制较为滞后等等问题仍然存在。
三.处理层处理层或许该称为音视频处理层,它将有传输层送过来的音视频信号加以分配、放大、分割等等处理,有机的将表现层与控制层加以连接。
网络视频监控系统随着科技的日新月异和人们对安全意识的不断提高,网络视频监控系统已经成为了现代社会中一个非常重要的安全保障设备。
网络视频监控系统是一种集摄像头、网络、图像数字化处理、数据存储、图像传输等技术于一体的安全监控系统。
目前,网络视频监控系统广泛应用于各地政府机构、企事业单位、社区居民区、公共场所等。
一、网络视频监控系统的组成网络视频监控系统主要由前端设备、传输设备、存储设备和控制中心四个部分组成。
1. 前端设备:即网络摄像头,是网络视频监控系统最基本的组成之一。
它可以根据不同需求分为固定式摄像头和云台式摄像头。
固定式摄像头安装后其视域是固定的,只能对固定区域进行监控。
而云台式摄像头可以向不同方向转动,同时具有缩放功能,加强了监控的灵活性。
2. 传输设备:传输设备是将前端设备采集的画面、声音等信息传输到存储设备或控制中心的设备。
主要包括网络开关、光纤收发器、无线视频传输设备等。
3. 存储设备:存储设备主要是用来存储前端设备采集的图像和视频等信息,以满足后期查询、审查、统计等需求。
目前常用的存储设备有硬盘录像机(DVR)、网络硬盘录像机(NVR)、磁带存储等。
4. 控制中心:控制中心是网络视频监控系统的主机,通常由服务器、交换机、控制软件等组成。
控制中心可以对前端设备进行远程控制和管理,实时检测监控设备的运行情况和故障报警,并提供图像分析、特殊事件报警、智能管理等一系列功能,提升了监控系统的应用价值。
二、网络视频监控系统的工作原理网络视频监控系统的工作原理可以分为五个步骤:采集、传输、存储、处理和控制。
其中,采集是指通过前端设备(摄像头)采集目标区域的视频信号和图像信息;传输是指通过传输设备将采集的信息在各个设备之间传递;存储是指将传输的信息存储到存储设备(硬盘)上以备后用;处理是指对存储的信息进行处理,如图像质量提升、人脸识别等操作;控制是指通过控制中心对前端设备进行远程控制和管理,实现视频监控系统的智能化管理。
网络视频监控系统的技术原理一、概述网络视频监控系统是一种基于互联网技术、数字视频技术、分布式系统技术实现的视频监控系统。
它把摄像机的图像和音频信号数字化后通过网络传输到监控中心,通过客户端软件实现视频图像实时监控、录像回放和远程控制等功能。
本文将详细介绍网络视频监控系统的技术原理。
二、网络视频监控系统的组成网络视频监控系统主要由四个部分组成:前端采集设备、传输网络、监控中心、客户端。
前端采集设备负责采集视频、音频信号;传输网络负责数据传输;监控中心负责视频存储、视频分析和管理;客户端负责视频的实时监控和远程控制。
下面将依次介绍这些部分的技术原理。
三、前端采集设备技术原理前端采集设备包括摄像机、音频采集器等硬件设备和相关的软件驱动程序。
它们的主要任务是采集视频、音频信号并把它们转化为数字信号。
前端采集设备的关键技术是数字信号处理。
数字信号处理是指在数字化的信号上进行信号增强、滤波、编码等处理。
对于视频信号,数字信号处理主要包括分辨率转换、压缩编码和格式转换等工作。
四、传输网络技术原理传输网络是指连接前端采集设备和监控中心的网络。
传输网络的主要任务是快速、稳定地传输视频、音频数据。
传输网络的技术原理包括宽带接入技术、网络路由技术、协议转换技术等。
宽带接入技术包括ADSL、光纤、数据线等。
网络路由技术负责将数据包从源地址传输到目的地址,保证数据的正确传输。
协议转换技术则是为了满足不同网络终端的需要。
五、监控中心技术原理监控中心是网络视频监控系统的核心部分。
它负责视频的存储、视频分析和管理等功能。
监控中心的技术原理包括存储技术、视频分析技术、管理技术等。
存储技术主要包括硬件存储和软件存储两种方式。
硬件存储主要是通过硬盘、光盘等存储设备把视频数据存储下来。
软件存储则是通过使用流媒体服务器软件把视频数据存储到网络硬盘上。
视频分析技术主要是指对视频进行分析,从中提取有用信息。
视频分析技术包括移动侦测、人脸识别等。
网络视频监控知识点总结一、网络视频监控的基本原理1. 网络视频监控系统的构成网络视频监控系统主要由监控摄像头、数字视频录像机(DVR)、网络传输设备和监控中心等组成。
其中,监控摄像头负责采集监控画面,DVR负责对画面进行存储和管理,网络传输设备负责将监控画面传输到监控中心。
2. 网络视频监控系统的工作原理网络视频监控系统通过监控摄像头采集视频信号,然后将信号传输到DVR进行数字化处理和存储。
用户可以通过监控中心或者远程客户端实时查看监控画面,也可以通过网络传输设备将监控画面传输到其他地方进行远程查看。
3.网络视频监控系统的优势网络视频监控系统相比传统模拟监控系统,具有画面清晰、远程实时监控、数据存储方便等优势。
另外,通过互联网技术的应用,用户可以实现远程操作和管理,具有更高的灵活性和便利性。
二、网络视频监控技术的发展1.数字视频技术的应用随着数字视频技术的不断发展,网络视频监控系统开始逐步替代传统的模拟监控系统。
数字视频技术具有画面清晰度高、存储容量大、传输速度快等优势,可以更好地适应现代社会的需求。
2.网络传输技术的进步网络传输技术的进步为网络视频监控系统的发展提供了有效支持。
随着宽带技术的普及和网络传输速度的增加,用户可以实现高清视频的实时传输和查看,为监控工作提供更多的可能性。
3.智能分析技术的应用智能分析技术是目前网络视频监控系统的一个热门技术,它通过图像识别、运动检测等算法,实现对监控画面的自动分析和检测。
这种技术可以大大减轻监控人员的工作负担,提高监控效率和准确性。
三、网络视频监控系统的应用场景1.公共安全领域网络视频监控系统在公共安全领域的应用非常广泛,如城市交通监控、公共场所安全监控等。
通过监控系统的实时监测和视频记录,可以对交通安全和治安事件进行及时处理和调查。
2.工业生产领域在工业生产领域,网络视频监控系统可以用于生产过程的监测和安全保障,可以实现对生产现场的实时监控和远程管理,确保生产过程的安全和稳定。
网络视频监控系统原理及性能优化网络视频监控系统是一种基于网络传输技术,将摄像机拍摄到的实时画面通过网络传输到监控中心的系统。
它已经广泛应用于各行各业,如交通管理、安防监控、智能家居等领域。
本文将介绍网络视频监控系统的原理,并探讨如何进行性能优化。
一、网络视频监控系统的原理网络视频监控系统由以下几个组成部分构成:1. 摄像机设备:负责采集被监控区域的实时画面,并将其转换成数字信号。
2. 编码器:将摄像机采集的数字信号进行压缩编码,以减少数据量,提高传输效率。
3. 网络传输设备:负责将编码后的视频数据通过网络传输到监控中心。
4. 解码器:将通过网络传输过来的视频数据进行解码,恢复成可视化的画面。
5. 显示器:将解码后的视频画面显示在监控中心的屏幕上。
6. 存储设备:将解码后的视频数据进行存储,以供后续查阅分析。
二、网络视频监控系统的性能优化网络视频监控系统的性能优化是提高系统稳定性和视频传输质量的关键。
下面介绍几种常用的性能优化方法:1. 带宽控制:网络视频监控系统对带宽的需求较高,因此需要进行带宽控制,以保证视频数据的传输质量。
可以采用压缩算法和分片传输等技术来减小数据量,从而降低带宽需求。
2. 延迟优化:网络视频监控系统的延迟对实时性有很大影响,因此需要针对网络延迟进行优化。
可以采用流媒体传输技术和数据缓冲等方法,减少数据传输过程中的延迟。
3. 视频质量控制:网络视频监控系统的视频质量直接影响监控效果,所以需要对视频质量进行控制。
可以通过调整视频分辨率、帧率和编码参数等方法,提高视频质量并减少数据量。
4. 服务器优化:网络视频监控系统通常需要使用高性能的服务器来处理大量的视频数据。
因此,对服务器进行优化可以提高系统的性能。
可以采用负载均衡技术和缓存技术来提高服务器的处理能力和响应速度。
5. 安全防护:网络视频监控系统的数据安全性至关重要。
可以采用密码加密、防火墙和访问控制等技术手段来保护系统的安全性,避免数据泄露和非法访问。
