长飞公司层绞式光缆的简易剥缆方法一、管道缆开剥方法1) 用刀片将内护套横向割开，露出铝带；2) 用刀片在铝带表面横向轻划一刀，然后将划痕处弯曲几下，铝带即断裂开来，露出聚脂带及缆芯；3) 小心地将纵包的聚脂带和扎带用刀片割断，注意不要把套管割破；4) 用刀片将绕在缆芯上的扎纱沿钢丝纵向划断；5) 若所剥的缆有填充绳等于或多于套管数，则用刀片将填充绳割断，露出钢丝。
使钢丝稍微朝有填充绳的地方弯曲，让钢丝位置高于套管(弯曲时不要过力使套管中光纤折断)，然后用小钢锯在钢丝上横向锯一个小口子，来回小角度弯曲钢丝直至钢丝折断。
再用刀片沿套管横向划开，最后，固定住缆，均匀用力将所剥光缆拉下，露出光纤；6) 若剥的缆无填充绳或填充绳少于套管数，则要将所剥缆护套及铝带向外拉至缆芯露出2—3cm，用刀片割断填充绳，然后使钢丝稍微朗有填充绳的地方(无填充绳，则朝上)弯曲；将平口的钟表起子或小号螺丝刀或锯条插入缆芯中把钢丝挑出，再用小钢锯在钢丝上横向锯一个小口子，抽出钟表启子，来回小角度弯曲钢丝直至钢丝折断。
用刀片沿套管横向划开，最后，固定住缆，均匀用力将所剥光缆拉下，露出光纤；7) 将光纤按套管数分开，光纤上的水凝胶用酒精棉擦洗干净。
二、钢带皑装光缆的开剥方法先用管子割刀横向将外护套及钢带割开，注意下刀时需慢慢加深刀口深度，以免伤到缆芯，剩下的步骤同《管道缆开剥方法》。
注意事项1) 由于光纤在缆中螺旋纽绞，剥缆的长度不要太长，小芯数光缆剥的长度不要超过：1.5—1.8m，大芯数光缆剥的长度不要超过：1.0—1.5m；2) 若所剥光缆长度较长需分次剥除，这时要注意把第一次剥出的光纤擦干净、分开，才能将后一次剥的缆拉下，以免将光纤扭断；3) 在剥缆的过程中，尽量注意不要将光缆弯曲角度过大，刀口不要下得太深等，避免将光纤弄断导致重剥。

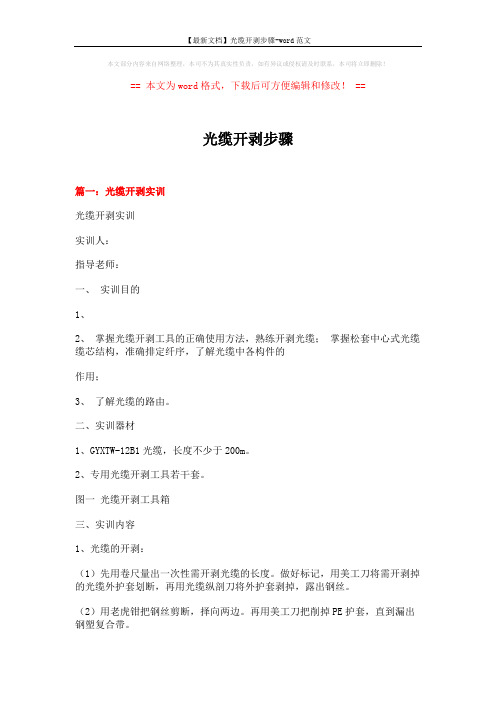

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==光缆开剥步骤篇一：光缆开剥实训光缆开剥实训实训人：指导老师：一、实训目的1、2、掌握光缆开剥工具的正确使用方法，熟练开剥光缆；掌握松套中心式光缆缆芯结构，准确排定纤序，了解光缆中各构件的作用；3、了解光缆的路由。
二、实训器材1、GYXTW-12B1光缆，长度不少于200m。
2、专用光缆开剥工具若干套。
图一光缆开剥工具箱三、实训内容1、光缆的开剥：（1）先用卷尺量出一次性需开剥光缆的长度。
做好标记，用美工刀将需开剥掉的光缆外护套划断，再用光缆纵剖刀将外护套剥掉，露出钢丝。
（2）用老虎钳把钢丝剪断，择向两边。
再用美工刀把削掉PE护套，直到漏出钢塑复合带。
（3）用束管钳把钢塑复合带剪掉，用纸巾把光缆的油膏擦干。
（4）用斜口钳把光纤的涂覆层去除，露出光纤。
2、各构件的作用：图一12芯光缆端面结构图(1)钢丝加强件：能赋予光缆大的抗拉强度和小的延伸性。
(2)外护层：抗侧压、防湿、耐磨、抗紫外线等；(3)阻水油膏：防止水和潮气渗入光纤，防止各防护层破裂后水向缆芯渗流；(4)松套管：优良的机械性，热稳定性，尺寸稳定，耐化学腐蚀性以及能与光纤用填充阻水油膏和光缆用涂覆阻水油膏很好的相容性。
3、实训图图三我们削好的光缆图四削出来的12芯光纤四、实训总结1、用美工刀的时候要小心，一不小心很容易削到自己的手和周围同学。
2、使用工具时要注意，该轻的时候要轻，该斜的时候要斜一点。
特别是斜口钳削去涂覆层的时候，要顺着光纤斜着削。
篇二：光缆接续的步骤光纤在接续过程中的方法及其操作步骤：光纤接续一般可分为两大类：光纤的固定接续（俗称死接头），活动连接（俗称活接头）。
活动连接一般是在机房内进行连接，利用光法兰盘把带有连接头的光纤进行连接，该方法灵活方便，操作简单，我们主要是讲光纤的固定接续。
光纤光缆技术实验报告书指导教师：刘孟华、魏访报告人：吴宁峰组员：吴思童李金活姜峰曹健保王鹏实验时间：2014.06.08光缆的接续一、实验目的：通过接续盒将光缆接续。
二、实验仪器：准备工具、材料（接续盒、环割刀、光缆、工具、以表齐全，摆放整齐）。
三、操作步骤：1、光缆开剥：在开剥前检查光缆是否损坏，清洁光缆的端头，在光缆端头约1m处用割刀环切光缆外护套，割断外护套之后将外护套抽离（注意切伤光纤），剥去内护套露出加强芯、光纤束管。
依次用棉纱、酒精加强芯、光纤束管擦拭干净。
2、光缆端头及加强芯的固定安装将光缆端头正确放到接续盒固定处，固定。
3、光纤束管开剥理顺光纤束管，确定光纤束管的拨开位置。
用专用束管刀或钳使束管外部受伤，切勿伤及光纤。
去掉束管时，顺着束管方向用力，剥除后用脱脂棉将光纤上的油膏轻轻擦拭干净，放在干净的作业台上。
4、光纤预留盘：把束管放入收容盘内，收容盘两端用尼龙扎带将束管固定在收容盘内，注意扎带不要太紧使光纤变形增加损耗。
5、用相同的方法使另一个光缆接头同样处理。
6、光纤熔接保持作业台和熔接机的清洁，并打开熔接机设定好参数、预热。
光纤接续要按顺序一一对应接续，不得交叉错接。
7、光纤的盘纤每接一管光纤要将接好的光纤编号收入收容盘内，收容时可从一端或两端向光纤保护管方向收容，将光纤保护管安全牢固的固定在光纤保护管的固定槽内。
确认无误后盖上盘盖并测试。
8、光纤接头盒的封装：在进行光缆与接头盒的密封时，要先进行密封处的光缆护套的打磨工作，用纱布在外护套上垂直光缆轴向打磨，以使光缆和密封胶带结合得更紧密，密封得更好。
接头盒上下盖板之间的密封，主要是注意密封胶带要均匀地防止在接头盒的密封槽内，将螺丝拧紧，不留缝隙四：实验感想通过这次实验我们初步了解到了光纤光缆的内部结构及各部分结构的作用，初步了解到了光缆的连续。
光纤的熔接一、实验目的：通过熔接的方法使光纤无缝的接续在一起。
二、实验仪器：光纤熔接机、剥纤钳、光纤切割刀、清洁棉等。
