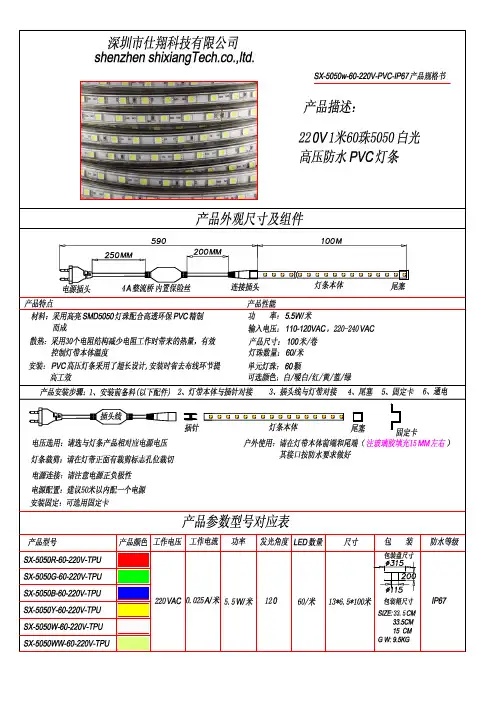

5050软灯条规格书

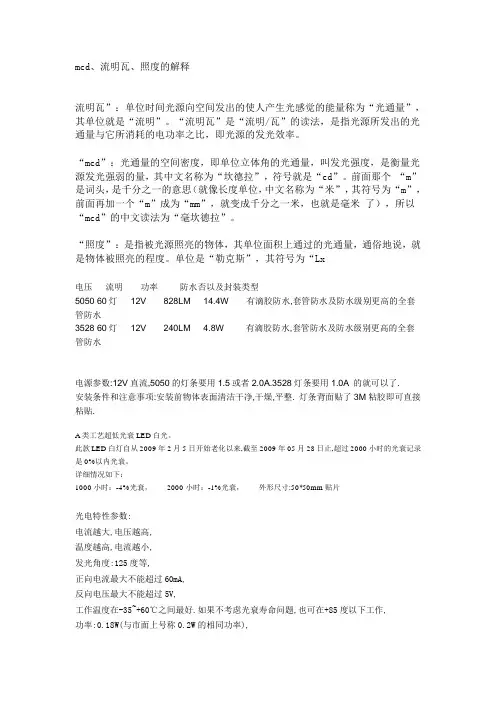

mcd、流明瓦、照度的解释流明瓦”：单位时间光源向空间发出的使人产生光感觉的能量称为“光通量”，其单位就是“流明”。

“流明瓦”是“流明/瓦”的读法，是指光源所发出的光通量与它所消耗的电功率之比，即光源的发光效率。

“mcd”：光通量的空间密度，即单位立体角的光通量，叫发光强度，是衡量光源发光强弱的量，其中文名称为“坎德拉”，符号就是“cd”。

前面那个“m”是词头，是千分之一的意思（就像长度单位，中文名称为“米”，其符号为“m”，前面再加一个“m”成为“mm”，就变成千分之一米，也就是毫米了），所以“mcd”的中文读法为“毫坎德拉”。

“照度”：是指被光源照亮的物体，其单位面积上通过的光通量，通俗地说，就是物体被照亮的程度。

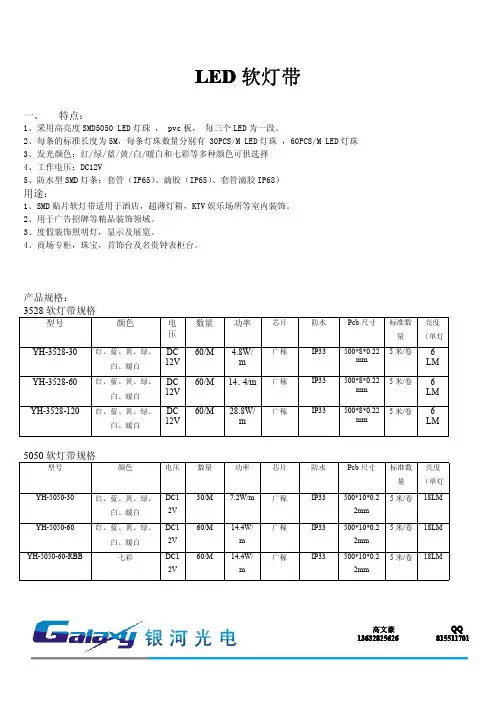

单位是“勒克斯”，其符号为“Lx电压流明功率防水否以及封装类型5050 60灯12V 828LM 14.4W 有滴胶防水,套管防水及防水级别更高的全套管防水3528 60灯12V 240LM 4.8W 有滴胶防水,套管防水及防水级别更高的全套管防水电源参数:12V直流,5050的灯条要用1.5或者2.0A.3528灯条要用1.0A 的就可以了.安装条件和注意事项:安装前物体表面清洁干净,干燥,平整. 灯条背面贴了3M粘胶即可直接粘贴.A类工艺超低光衰LED白光。

此款LED白灯自从2009年2月5日开始老化以来,截至2009年05月28日止,超过2000小时的光衰记录是0%以内光衰。

详细情况如下：1000小时：-4%光衰，2000小时：-1%光衰，外形尺寸:50*50mm贴片光电特性参数:电流越大,电压越高,温度越高,电流越小,发光角度:125度等,正向电流最大不能超过60mA,反向电压最大不能超过5V,工作温度在-35~+60℃之间最好.如果不考虑光衰寿命问题,也可在+85度以下工作,功率:0.18W(与市面上号称0.2W的相同功率),最大承受脉冲电流:250mA, 焊接温度:260±5℃。

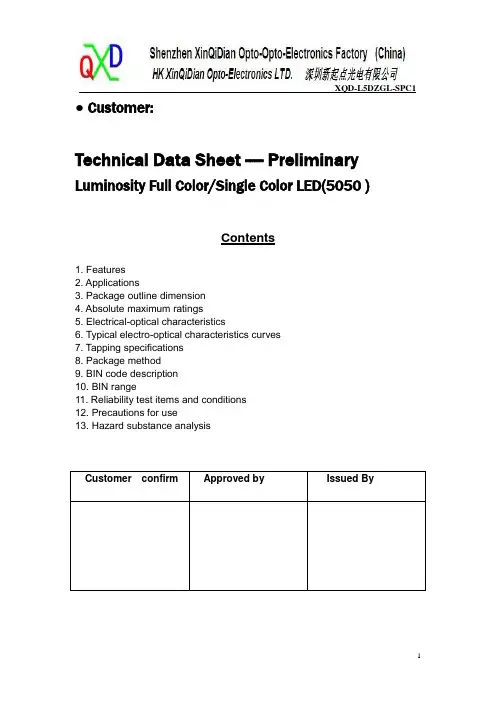

XQD-L5DZGL-SPC1 ● Customer:Technical Data Sheet ---- Preliminary Luminosity Full Color/Single Color LED(5050 )Contents1. Features2. Applications3. Package outline dimension4. Absolute maximum ratings5. Electrical-optical characteristics6. Typical electro-optical characteristics curves7. Tapping specifications8. Package method9. BIN code description10. BIN range11. Reliability test items and conditions12. Precautions for use13. Hazard substance analysisCustomer confirm Approved by Issued ByXQD-L5DZGL-SPC1※Features.White package with black surface..Optical indicator..Colorless clear window..Ideal for backlight and light pipe application..Interior reflector..Wide viewing angle..Suitable for vapor-phase reflow, infrared reflow and wave solder processes. .Computable with automatic placement equipment..Pb-free..The product itself will remain within RoHS compliant version※Applications:.Amusement equipment..Information boards..Flashlight for digital camera of cellular phone.Device Selection GuideChip Emiteed Resin Color Type MaterialR A1GaInP Brilliant RedXQD-L5DZGL-SPC1 G InGaN Brilliant GreenB InGaN Blue※ →Package Outline Dimension:Notes: All dimensions in mm tolerance is ±0.1mm unless otherwise noted.XQD-L5DZGL-SPC1 ※Absolute Maximum Ratings(Ta=25 ℃)XQD-L5DZGL-SPC1 ※Electrical-optical characteristics(Ta=25 ℃)Note:1. Tolerance of Luminous Intensity: ±10%2. Tolerance of Dominant Wavelength: ±1nm3. Tolerance of Forward Voltage: ±0.1V※BIN rangeLuminous intensity (tolerance is ±10%@ If= 60 60mA): mA):Note:1. Tolerance of Luminous Intensity: ±10%2. Tolerance of Dominant Wavelength:±1nmXQD-L5DZGL-SPC1※Reliability test items and conditions:The reliability of products shall be satisfied with items listed below. Confidence level：90%LTPD：10%XQD-L5DZGL-SPC1 Typical Electro-Optical Characteristics Curves (G)XQD-L5DZGL-SPC1Typical Electro-Optical Characteristics Curves (R)XQD-L5DZGL-SPC1Typical Electro-Optical Characteristics Curves (B)XQD-L5DZGL-SPC1※Precautions for use ::1. Over-current-proofCustomer must apply resistors for protection; otherwise slight voltage shift will cause big current change (Burn out will happen).2. Storage2.1 Do not open moisture proof bag before the products are ready to use.2.2 Before opening the package: The LEDs should be kept at 30 or less and 90%RH or less.2.3 After opening the package: The LED's floor life is 1 year under 30 or less and 60% RH orless. If unused LEDs remain, it should be stored in moisture proof packages.2.4 If the moisture absorbent material (silica gel) has faded away or the LEDs have exceeded theXQD-L5DZGL-SPC1 storage time, baking treatment should be performed using the following conditions.Baking treatment: 60±5 fo℃ r 24 hours.3. Soldering Condition3.1 Pb-free solder temperature profile3.2 Reflow soldering should not be done more than twotimes.3.3 When soldering, do not put stress on the LEDs during heating.3.4 After soldering, do not warp the circuit board.Note:a) Reflow soldering should not be done more than two times.b) Don’t put stres s on the LEDs when soldering.c) Don’t warp the circuit board before it have been returned to normal ambientXQD-L5DZGL-SPC1 TemperatureTime2min, Max..5℃ /Sec. Max.4℃/Sec. Max.5 Sec. Max.260℃ Max.160~180℃TemperatureTTTTime ime120~180 sec.Preheat245 ±5℃ within 5 sec.Soldering heat Max. 260 ℃120~150℃conditions after soldering.Loaded quantity: 1000 pcs/reel※Package Method:(unit:mm)XQD-L5DZGL-SPC1Note: Tolerance unless mentioned is ±0.1mm,Unit=mm。

产品特点：光电参数：◇◇产品设有可剪位，可任意剪断，不影响其它部分；具有较高的性价比；安装方式：弯曲半径：R min用3M 胶粘贴固定。

适用于室内外照明、灯箱照明等。

用 途：R min=20mm与温度相关参数（正常工作）：其它参数：****②.以上数据为典型值，产品的实际参数可能会不同于典型数据，数据如有更改，恕不另行通知；③.以上光通量按照对应颜色点亮时，测试的参数；④.如果选用不同档位的灯珠，色温（波长）会不同，光参数有一定的浮动。

最大级联长度指的是，单端供电时的最大级联长度。

UL 级联长度，表示的是在UL class II @60W .12V 下的工作长度。

剪切位置，请见结构图示。

此处光效，按照实测值给定。

光通量、功率误差±10%。

备注：①.测试环境温度为 25±2℃；*四川蓝景光电技术有限责任公司单位：mm[inch]产品尺寸：备注：如需详细尺寸，请联系销售人员索要。

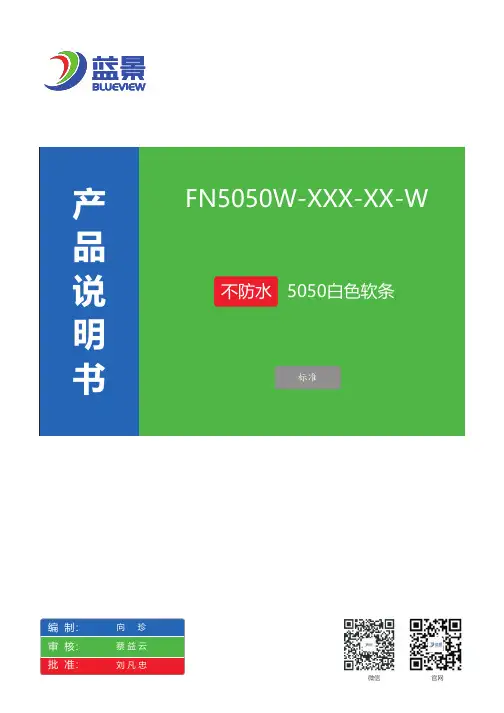

FN5050W-60-12-W工作长度及电参数关系表：光束角：118.93平均光束角度(50%)：119.7度光强：C0/180C90/配光曲线：有效平均照度：50.0[1.97]10.0 [0.40]备注：如需其他色温与数据，请联系销售人员索要。

1. 本产品每条(5M )卷载一个卷盘，每个卷盘装在一个铝箔袋中；2. 上述包装数量和重量只针对图示包装方式，当为其它包装方式时包装数量和重量会存在差异，以上重量为预估重量具体以实物为准。

包装说明：5用封口胶封好外箱6在外箱上贴好标签7在外箱上打好包装袋，如有要求请加护角包装示意：将干燥剂、配件袋、卷好的卷盘放入袋中将袋口封好,并贴上标签123卷盘上贴上标签将处理好的袋子放入外箱4一、产品部分和所需工具示意图FN5050W-60-12-W LED电源二、安装方式及步骤暗槽撕掉软条背后的离型纸确定好安装位置后，剪掉多余部分软条1.铝槽安装2.暗槽安装撕掉软条背后的离型纸内，并用卡子固定牢固。

使用本产品之前，敬请仔细阅读本手册，确保完全理解本规格书以避免不必要的损坏和额外的费用。

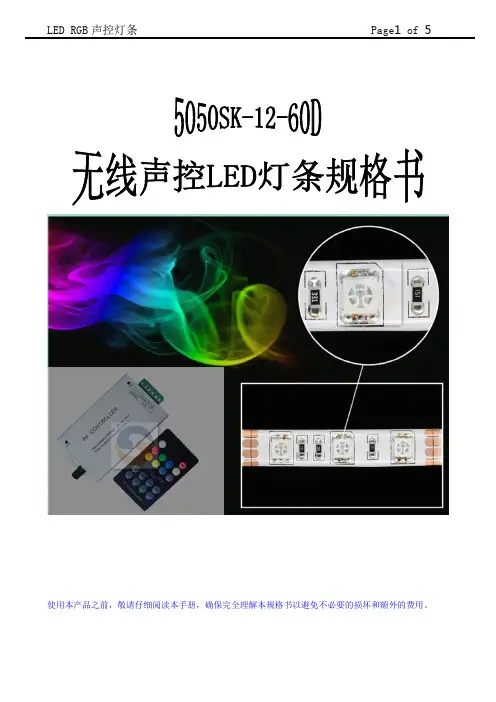

产品简介LED RGB声控灯条采用先进的PWM控制技术，能够实现多钟RGB颜色变化（详细模式见下文）；采用RF无线射频遥控进行模式选择调节，实现静态、跳变、渐变和音频感应等灯光变化效果，同时客户可根据实际需求对静态颜色进行亮度调节，对动态变化进行速度调节；该款产品是基于音频分析技术和更人性化遥控器设计基础上进行升级的第二代音乐控制器,达到完美的音频控制效果和用户体验；并可以与本公司的RGB信号放大器进行功率扩展，实现更多LED灯的同步化，理论上可以连接无数个RGB放大器。

技术参数工作温度-20-60℃供电电压12~24V静态功耗<1W连接方式共阳灰度级256级（可连发）速度档100级（可连发）净重185g毛重215g外型尺寸L130ΧW64ΧH24 mm包装尺寸L137ΧW80ΧH54 mm输出3回路输出电流≤4A(每回路)遥控方式RF发射接收频率433.92Mhz遥控距离20m模式14种控制器输出功率12V:≤144W产品特点1、产品供电电压12V电压；2、输出为三回路，每路允许最大电流为4A，能带12V30灯/米的灯带20米，12V60灯/米的灯带10米；3、采用RF无线遥控方式，具有遥控距离远，无方向性，可穿透一定厚度阻碍物等特点，环境的不同，最大距离可以达到20米；常规产品的无线遥控器是可通用的，如需要一对一控制，需要对其编码；4、具有断电记忆存储功能，每次上电都会保留上次掉电时的变化模式；5、14种模式，包括8种静态颜色、3种动态变化和3种音乐模式，其中3种音乐模式分别对应F.T.:DJ(快节奏变化)、M.T.:动感(通用型的节奏变化)、C.T.:柔情(慢节奏变化)；音频模式时可通过黑色旋钮调节灵敏度；6、音频控制可以通过麦克风和音频线输入信号两种方法实现;7、为了实现更多灯具的同步，可与本公司的RGB信号放大器进行功率扩展。

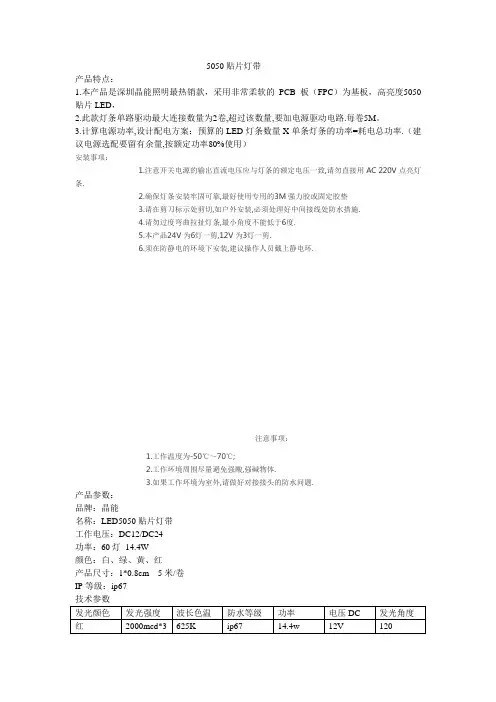

5050贴片灯带产品特点：1.本产品是深圳晶能照明最热销款，采用非常柔软的PCB 板（FPC）为基板，高亮度5050贴片LED，2.此款灯条单路驱动最大连接数量为2卷,超过该数量,要加电源驱动电路.每卷5M。

3.计算电源功率,设计配电方案：预算的LED灯条数量X单条灯条的功率=耗电总功率.（建议电源选配要留有余量,按额定功率80%使用）安装事项：1.注意开关电源的输出直流电压应与灯条的额定电压一致,请勿直接用AC 220V点亮灯条.2.确保灯条安装牢固可靠,最好使用专用的3M强力胶或固定胶垫3.请在剪刀标示处剪切,如户外安装,必须处理好中间接线处防水措施.4.请勿过度弯曲拉扯灯条,最小角度不能低于6度.5.本产品24V为6灯一剪,12V为3灯一剪.6.须在防静电的环境下安装,建议操作人员戴上静电环.注意事项：1.工作温度为-50℃～70℃;2.工作环境周围尽量避免强酸,强碱物体.3.如果工作环境为室外,请做好对接接头的防水问题.产品参数：品牌：晶能名称：LED5050贴片灯带工作电压：DC12/DC24功率：60灯14.4W颜色：白、绿、黄、红产品尺寸：1*0.8cm 5米/卷IP等级：ip67技术参数发光颜色发光强度波长色温防水等级功率电压DC 发光角度红2000mcd*3625K ip67 14.4w 12V 12000led黄2000mcd*300led590K ip67 14.4W 12V 120绿3000mcd*300led5300K ip67 14.4W 12V 120白4500mcd*300led 6000-7000Kip67 14.4W 12V 120暖白4500mcd*300led 2800-3200Kip67 14.4W 12V 120晶能产品特点：1.采用进口高亮芯片、稳定、流明度高2.防护等级高IP673.安装简单方便4.5.应用广6.可随意弯曲。

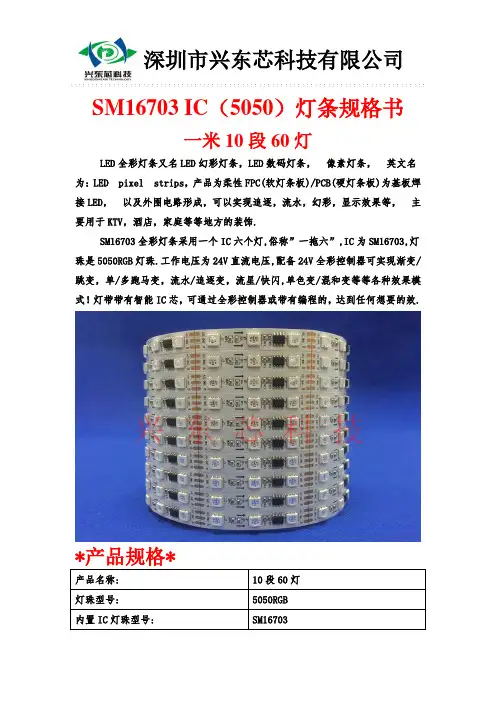

SM16703 IC（5050）灯条规格书一米10段60灯LED全彩灯条又名LED幻彩灯条，LED数码灯条，像素灯条，英文名为：LED pixel strips，产品为柔性FPC(软灯条板)/PCB(硬灯条板)为基板焊接LED，以及外围电路形成，可以实现追逐，流水，幻彩，显示效果等，主要用于KTV，酒店，家庭等等地方的装饰.SM16703全彩灯条采用一个IC六个灯,俗称”一拖六”,IC为SM16703,灯珠是5050RGB灯珠.工作电压为24V直流电压,配备24V全彩控制器可实现渐变/跳变，单/多跑马变，流水/追逐变，流星/快闪,单色变/混和变等等各种效果模式！灯带带有智能IC芯，可通过全彩控制器或带有编程的，达到任何想要的效.*产品规格*产品名称: 10段60灯灯珠型号: 5050RGB内置IC灯珠型号: SM16703工作电压: 24V功率：±18W/米灰度等级：256数据传输速率：800K/S工作温度：-40°C---80°C工作寿命：30Kh灯珠数量: 60灯/米IC数量: 10个IC/米（集成到了灯珠外部）10个像素点/米发光颜色：全彩/通过控制器控制能实现任意颜色任意效果（可定制其他单色跑马）点间距：板宽：12MM板底颜色：白板 / 黑板防水等级与重量：裸板-不防水 -滴胶防水-IP65 -套管防水-IP66 -灌胶防水-IP68 -包装：5米/盘卷盘固定防静电袋包装裸板-不防水：两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货滴胶防水-IP65：表面覆盖一层透明防护硅胶；两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货套管防水-IP65：将灯条置入360度全方位保护的硅胶套管内部；两端堵头堵死出三并对插接头外加双色电源线；5米/盘，卷盘固定静电袋包装出货灌胶防水-IP68：全方位保护的硅胶套管内部再注满透明硅胶；两端堵头堵死出三并对插接头外加双色电源线（也可出特制的防水对插接头）；5米/盘，卷盘固定静电袋包装出货*产品优点*1、比传统的单色灯条更漂亮、色彩更绚丽。

5050-60灯柔性灯条使用说明产品特点■本产品采用5050贴片高亮灯珠，FPC为基板制作■低压供电DC12V或者DC24V，安全可靠■柔性线路板，可随需求弯曲：采用FPC板材，可180°弯■每组之间可剪切: 可根据使用长度在任意单元处接线处剪断，即可成为新的回路，背粘贴有3M胶可以轻松固定，■多种颜色可供选择：红、绿、黄、蓝、紫、粉红、RGB全彩、幻彩、白光、暖白等■可做各种防水处理:裸板IP33，滴胶IP65，套管IP66，灌胶IP68■使用寿命长：可达40,000小时■LED数量：60灯/米■额定功率：14.4W/M■包装：5米/卷/防静电袋应用:1. 城市轮廓亮化（楼宇、桥梁、广告墙、招牌、标示、广告灯箱、发光字体、圣诞景观装饰）2. 不规则设计体的装饰（酒店、KTV等场所的多边形墙体、天花凹槽、台阶、展台）3. 家具装饰（门框、酒柜、衣柜、电视柜、天花暗格）4. 汽车美容（车体、车底......）led灯带规格故障排除：一、灯条不亮1. 检查软灯条电源线是否接反，红色线对应开关电源的正极（+），黑色线对应开关电源的负极（-）。

2. 检查软灯条电源线是否连接牢固，避免接触接触不良。

3. 检查电源是否正常，输出电压和功率与软灯条电压和功率是否匹配。

二、闪动1. 检查各处连接处是否安装牢固。

三、亮度不正常：1. 检查开关电源功率与软灯条功率是否匹配。

led灯带规格注意事项：1. 本灯条禁止重要以及放在地面上拖拉，以免刮伤或破坏保护层。

2. 装配连接时不要破坏电路板上的连接线。

3. 通电时请注意用电标准，需要在正确的电压要求进行通电，需严格按照正负极来连接光条，以免对光条造成损坏。

4. 在光条数量较大时，请保证光条与电源的并联。

如串联过长，会导致不平衡的压降使灯条前后两段亮度不同，建议5米为一个串连单元，请保证单挑的最大功率是在适配器的额定功率之内。

5. 在安装软光条时，请注意经典保护。

5050-60 灯/米软灯条规格书特征：1 广泛运用，易于安装与维修，寿命长2 柔性极强，易于弯变成不同形状，各种颜色可供选择3 高亮度，广视角4 节能环保5 独立线性LED 贴于带背自黏胶的PCB 板上6 每3颗LED 灯形成一个回路，不影响其他线路7 DC 或导线接头任选8 可根据客户需求定做光电性参数:型号颜色工作电压灯珠数量长度灯的间距色温光通量CHX-BS-5050-60白色12DC 60 1m 8.3mm 3000-3500 13—15LM 每米最大功率14.4W 每米最大电流 1.2A 光源5050(CREE灯珠) 工作湿度30%——85% PCB板厚度0.2mm 每组LED数量 3PCB材料聚酰亚胺最大连接长度5mPCB颜色白与电源连接方式导线发光角度120 包装方式纸箱包装光衰小于15%（一万小时）产品重量0.3KG 使用寿命10万小时防水处理方法防水储存温度-40——+80 工作温度-30——+60灯条的安装方法：1.灯条先连接到电源适配器上然后再连接到电源，从而点亮灯条。

（注意：电源适配器的功率要大于灯条的最大功率）2. 灯条先连接到开关电源的“+”、“-”极上，然后开关电源连接到交流电源上从而点亮灯条。

（注意：开关电源的功率要大于所有灯条的最大功率，开关电源的输出电压要与灯条的的工作电压一致）灯条的应用：1、节日装饰、活动会场布景、展览会场装饰、展馆装饰；2、汽车底盘装饰、车身装饰、车内装饰；3、酒店及KTV等娱乐场所装饰。

注意事项：1.禁止在超过工作电压5%（12V）的环境下使用本产品2.请不要在此产品的两端施加相反的电压3.勿压，勿扭曲；使用寿命 100000 小时4.包装：每卷5米为常规包装5. 包装方式可按照客户要求质保,售后服务说明：凡购买本司产品从出厂日起，质保贰年。

在正常使条件下，质量保证是基于产品正确保存，安装，使用和维护。

基于安装使用不当，违反产品操作过程，而引起的产品损坏，不属于本保证之内。

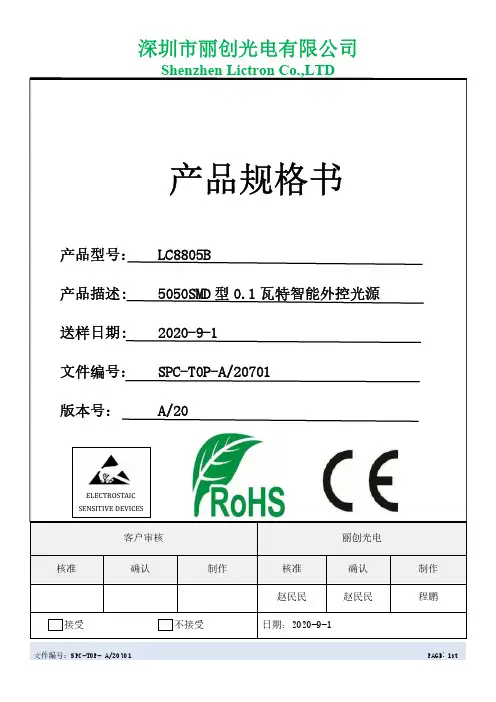

目录1、产品概述 (3)2、主要应用 (3)3、特征说明 (3)4、产品尺寸 (4)5、产品命名规则 (4)6、引脚功能 (5)7、RGB光电特性 (5)8、绝对最大值 (6)9、IC电气参数 (6)10、开关特性 (6)11、数据传输时间 (7)12、时序波形图 (7)13、数据传输方式 (8)14、24bit数据结构 (8)15、典型应用电路 (8)16、光电特性曲线 (9)17、包装 (10)18、可靠性测试 (11)19、焊接说明 (112)20、注意事项 (113)1.Description(产品描述）TX1812CXD是一个集控制电路与发光电路于一体的智能外控LED光源。

其外型与一个5050LED 灯珠相同，每个元件即为一个像素点。

像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点发光颜色一致性。

数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。

LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。

将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。

2.Applications（主要应用)LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明。

LED点光源,LED像素屏,LED异形屏,机箱风扇氛围灯，各种电子产品,电器设备跑马灯。

3.Features（特征说明)LED内部集成高质量外控单线串行级联恒流IC；控制电路与芯片集成在SMD5050元器件中，构成一个完整的外控像素点,效果均匀且一致性高； 内置数据整形电路，任何像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加； 内置上电复位和掉电复位电路，默认上电不亮灯；灰度调节电路（256级灰度可调）；红光驱动特殊处理，配色更均衡；单线数据传输，可无限级联；整形转发强化技术，两点间传输距离超过10M；数据传输频率可达800Kbps，当刷新速率30帧/秒时，级联数不小于1024点。

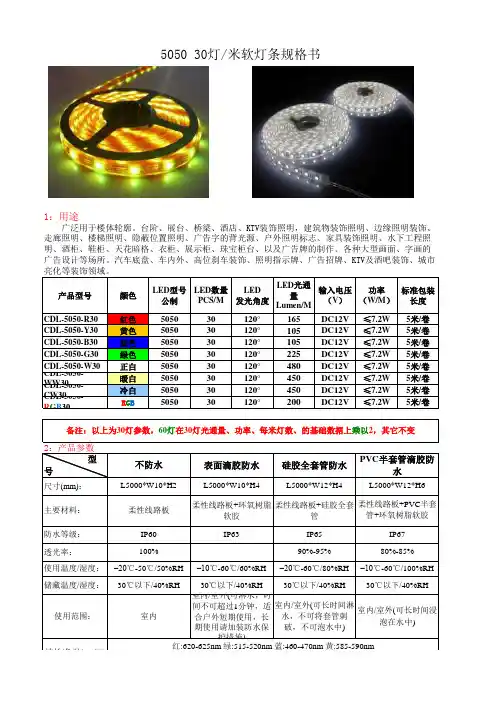

特点•5M*10mm贴片软灯条（30L E D/M）.•印制电路板厚度：0.2mm•印制电路板宽度：10mm•工作电压：24V 直流.•工作电流:0.3A/M.•LED 可视角度(2θ1/2):120°•使用寿命：50000H•防水等级：IP20.应用户外照明：建筑装饰照明、标致照明、路径和轮廓标识、水下工程照明；广告照明：广告字的背光源、超薄灯箱、发光字、发光招牌；气氛照明：酒吧、KTV、咖啡厅等娱乐场所气氛渲染、工艺品照明。

室内装饰：高档专卖店、商铺等室内商业氛围照明、汽车装饰、楼梯走廊家居装饰照明；实物图静电敏感设备应用场景：LED 灯带3灯带参数光电参数压降说明：发光角度外形尺寸500010033.3310.00FPCSMD LED Res lstcr.501.753M stiker1. 所有的单位为 mm.2. 如无特殊说明，所有的公差均为3 .包装说明注意事项a)富晟LED灯带是静电敏感产品，应采取措施避免静电，诸如在使用过程中戴静电手环或防静电手套，所有的装置、设备仪器接地。

建议对组装后的LED灯带进行测试，确认LED灯带是否受到静电的破坏，确认方法为（参考）：低电流或低电压，LED不能点亮或同等条件下亮度较其他LED明显偏暗为缺陷品；b)LED灯带供电电压为12V，过长使用（超过5M）压降上升，导热尾部供电电压不足，造成LED亮暗不均匀，建议使用时，超过5米从中间供电或者两头供电；c)富晟LED灯带为柔性线路板，使用过程中请勿旋转折叠，以免造成线路破坏；d)LED灯带长时间暴露在阳光或偶尔暴露在紫外线下可能导致胶体黄变；e)为保证LED灯带光电性能，请保持LED灯带发光区域表面清洁，避免手指印或其它异物覆盖；f)富晟LED灯带自带双面胶，粘贴前需保证粘贴表面平整.干净.无油；g)富晟LED灯带自带双面胶粘性强，不可在粘贴后又拉起质量保证限制●在正常使用条件下的品质保证：是基于产品的正确保存、安装、使用和维护；●由于客户安装使用不当，违反产品操作规程，而引起的产品损坏；●未经授权的修改或误用；●在指定的环境外操作本产品，或是在非指定的维修点进行配置及维修；●客户自行安装的电路造成的损坏。
