灯带规格书

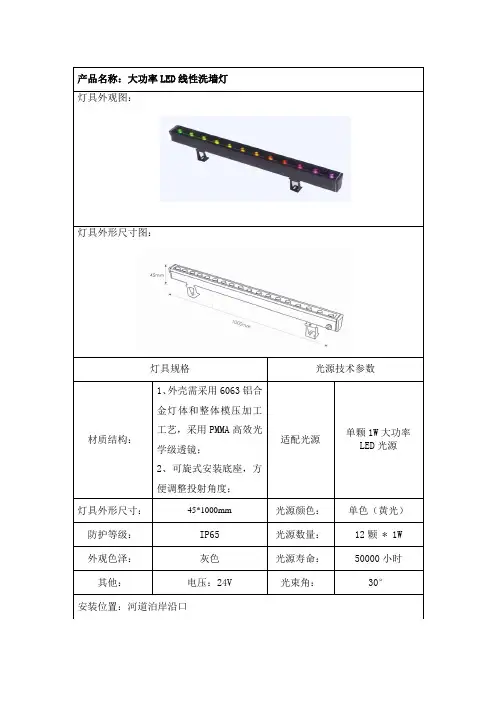

产品名称：大功率LED线性洗墙灯灯具外观图：灯具外形尺寸图：灯具规格光源技术参数材质结构：1、外壳需采用6063铝合金灯体和整体模压加工工艺，采用PMMA高效光学级透镜；2、可旋式安装底座，方便调整投射角度；适配光源单颗1W大功率LED光源灯具外形尺寸：45*1000mm光源颜色：单色（黄光）防护等级：IP65 光源数量：12颗 * 1W 外观色泽：灰色光源寿命：50000小时其他：电压：24V 光束角：30°安装位置：河道泊岸沿口产品名称：草坪灯灯具外观图：灯具外形尺寸图：灯具规格光源技术参数材质结构：1、灯体需采用铝合金管材和高强度压铸铝材料，表面抗老化静电喷塑；2、透光罩采用进口PC材质，抗老、防紫外线；适配光源LED光源灯具外形尺寸：高度0.6米光源颜色：单色（白光）防护等级：IP65 光源数量： 3 * 3W 外观色泽：灰色光源寿命：50000小时其他：电压：220V 光束角：60°安装位置：绿化带内产品名称：金卤地埋灯（照树）灯具外观图：灯具外形尺寸图：灯具规格光源技术参数材质结构：1、高压铸铝外壳，耐压均承受力为3000KG，耐冲击，耐腐蚀，平均壁厚4mm，散热性能良；2、8mm特殊技术光学玻璃；3、铜质镀镍防水电缆锁，硅胶密封圈，耐温250度；适配光源150W金卤光源灯具外形尺寸：360*242 色温：4500K 防护等级：IP67 光通量：12700lm 外观色泽：灰色平均寿命：20000小时其他：电压：220V 其他：/安装位置：树池树木照明产品名称：超薄型LED贴片灯灯具外观图：灯具外形尺寸图：灯具规格光源技术参数材质结构：1、超薄型LED灯条，高强度铝型材结构；2、采用高分子硅胶灌封，防水防静电；适配光源LED光源灯具外形尺寸：23.4*1000mm光源颜色：单色（白光）防护等级：IP65 LED数量：36颗/1000mm 外观色泽：银色平均寿命：50000小时其他：电压：24V 功率12W 其他：/安装位置：树池座位底部灯具外观图：灯具外形尺寸图：灯具规格光源技术参数材质结构：1、防老化、全阻燃拜耳PC料，条形LED灯具，适合建筑物轮廓照明；2、半透光乳白色混光面罩，光效更柔和；3、高强度拉伸铝型材结构底座，方便布线和安装；适配光源LED光源灯具外形寸：长度1010mm光源颜色：单色（白光）防护等级：IP65 LED数量：144粒*1010mm 其他：电压：24V 功率14W 平均寿命：50000小时安装位置：厕所轮廓照明灯具外观图：灯具外形尺寸图：灯具规格光源技术参数材质结构：1、压铸铝外壳，表面需经聚酯喷粉处理；2、一体化电器箱，方便维护；3、独特反光系统设计，电镀铝罩，提供超级光效及光控；适配光源150W金卤光源灯具外形尺寸：254mm*178mm*178mm 色温：4500K 防护等级：IP65 光通量：12700m 外观色泽：灰色平均寿命：20000小时其他：电压：220V 其他: /安装位置:厕所外立面照明灯具外观图：灯具外形尺寸图：灯具规格光源技术参数材质结构：1、灯体需采用铝合金（ADC12）高压压铸成型表面经氧化处理后，喷户外耐腐聚酯塑粉；2、透光罩采用优质钢化玻璃，透光率高；3、采用独特的二次光学透镜，透光率高、不变色；适配光源：LED光源灯具外形尺寸：105 mm *100mm光源颜色：单色（白光）防护等级：IP65 LED数量3颗*1W 外观色泽：灰色平均寿命：50000小时其他：电压：24V 光束角: 5°安装位置:桥栏杆部位灯具外观图：灯具外形尺寸图：灯具规格光源技术参数材质结构：1、散热器需使用导热性最好的铝合金材料，经过优化的散热口片设计，拥有极佳的散热效果，最大限度地保证了灯具的寿命；2、采用独特二次光学透镜灯具出光率达95%以上；3、透光罩采用优质钢化玻璃。

LED灯带规格参数1.电气参数：-输入电压：通常是12V或24V，也有一些高压DC或AC版本。

-功率：通常以每米为单位进行评估，单位为瓦特/米。

-电流：单位为安培/米，取决于灯带的功率和输入电压。

2.光学参数：-亮度：以流明/米为单位评估，表示灯带的发光强度。

-光效：以流明/瓦特为单位评估，表示对输入功率的有效利用率。

-色温：表示灯带发出的光的颜色，常见的色温有暖白色（2700K-3000K）、白色（4000K-5000K）和冷白色（6000K-7000K）。

-色彩指数（CRI）：用于表示灯带对物体颜色的还原能力，值越高表示还原能力越好。

-光束角度：表示灯带发出的光的散射角度，通常有120度、90度和60度等选项。

3.材质和外壳：-LED芯片：常见的芯片类型有5050、3528和2835等，这些数字常常指芯片尺寸。

-灯珠密度：表示每米上的LED灯珠数量，常见的有30灯/米、60灯/米和120灯/米等。

-灯带尺寸：LED灯带的宽度和厚度，可以根据应用需要选择合适的尺寸。

-外壳材质：通常是防火材料，如聚氨酯、PVC或硅胶等，以保证灯带的耐用和安全性。

4.控制和连接：- 控制方式：可以通过遥控器、手机App或外部控制器等方式对LED 灯带进行控制和调节。

-连接方式：通常采用插头连接或导线连接，方便安装和更换。

5.寿命和可靠性：-防护等级：表示灯带的防尘和防水能力，常见的等级有IP20、IP65和IP68等。

-工作温度：指灯带可以正常工作的温度范围，常见的工作温度为-20°C至50°C。

以上是LED灯带规格参数的一些常见内容，具体参数需根据产品规格和厂家提供的说明书确定。

LED灯带规格参数：上海升美电子LED灯带产品特色：1.采用优质超高亮LED发光二极管发光，具有耗电小(每个不到1W)、产生热量小、无眩光，寿命长、耐冲击等特点。

低电压直流12V，24伏供电，安全可靠性高。

2.颜色纯正柔和绚丽而且丰富多彩，有红黄蓝绿白七彩，还可按要求定制各种颜色或变换，全彩效果产品可配制控制器，三色和七彩互换。

3.寿命长，平均寿命达3万小时，免维护。

4.每三个LED即可组成一个回路，可以沿着上面切线任意截断，不损坏其它部分，又可无限度接长，可按客户要求定制各种长度的灯条。

5.采用非常柔软的PCB板为基板，可随意对接，弯曲，裁剪及任意固定在凹凸表面。

6.产品轻、薄，适合在窄小的空间里面安装。

7.由印制电路板组成，背面带双面胶，用于粘贴附著于固定物上。

上海升美电子LED灯带使用范围：广泛用于勾画具有标志性的建筑物大厦楼阁，桥梁，公园广场等轮廓的亮化工程，更成为点缀酒店，网吧，KTV, 洗浴中心，迪厅，夜总会等高档娱乐场所的靓丽风景线。

鉴于其亮度高，柔韧性好，可塑性强，色彩绚丽变化多样，个人DIY家居装饰，橱窗，时装表演，路径指示均可将之作为首选。

安装方法与注意事项：1、室内安装：LED灯带用于室内装饰时，由于不必经受风吹雨打，所以安装就非常简单。

以光虹电子生产的LED灯带为例，每款LED灯带的背后都贴有自粘性3M双面胶，安装时可以直接撕去3M双面胶表面的贴纸，然后把灯条固定在需要安装的地方，用手按平就好了。

至于有的地方需要转角或者是长了怎么办？很简单，LED灯带是以3个LED为一组的串并联方式组成的电路结构，每3颗LED即可以剪断单独使用。

2、户外安装：户外安装由于会经受风吹雨淋，如果采用3M胶固定的话，时间一久就会造成3M胶粘性降低而致使LED灯带脱落，因此户外安装常采用卡槽固定的方式，需要剪切和连接的地方，方法和室内安装一样，只是需要另外配备防水胶，以巩固连接点的防水效果。

3、电源连接方法：LED灯带一般电压为直流12V，因此需要使用开关电源供电，电源的大小根据LED灯带的功率和连接长度来定。

LED灯带规格参数：安装方法与注意事项：1、室内安装：LED灯带用于室内装饰时，由于不必经受风吹雨打，所以安装就非常简单。

以光虹电子生产的LED灯带为例，每款LED灯带的背后都贴有自粘性3M双面胶，安装时可以直接撕去3M双面胶表面的贴纸，然后把灯条固定在需要安装的地方，用手按平就好了。

至于有的地方需要转角或者是长了怎么办？很简单，LED灯带是以3个LED为一组的串并联方式组成的电路结构，每3颗LED即可以剪断单独使用。

2、户外安装：户外安装由于会经受风吹雨淋，如果采用3M胶固定的话，时间一久就会造成3M胶粘性降低而致使LED灯带脱落，因此户外安装常采用卡槽固定的方式，需要剪切和连接的地方，方法和室内安装一样，只是需要另外配备防水胶，以巩固连接点的防水效果。

3、电源连接方法：LED灯带一般电压为直流12V，因此需要使用开关电源供电，电源的大小根据LED灯带的功率和连接长度来定。

如果不希望每条LED灯带都用一个电源来控制，可以购买一个功率比较大的开关电源做总电源，然后把所有的LED灯带输入电源全部并联起来（线材尺寸不够的话可以另外延长），统一由总开关电源供电。

这样的好处是可以集中控制，不方便的地方是不能实现单个LED灯带的点亮效果和开关控制，具体采用哪种方式可以由自己去衡量。

4、控制器连接方式：LED跑马灯带和RGB全彩灯带需要使用控制器来实现变幻效果，而每个控制器的控制距离不一样，一般而言，简易控制器的控制距离为10到15米，遥控控制器的控制距离为15到20米，最长可以控制到30米距离。

如果LED灯带的连接距离较长，而控制器不能控制那么长的灯带，那么就需要使用功率放大器来进行分接。

5、注意LED灯带的连接距离：一般来说，3528系列的LED灯带，其连接距离最长为20米，5050系列的LED灯带，最长连接距离为15米。

如果超出了这个连接距离，则LED灯带很容易发热，使用过程中会影响LED灯带的使用寿命。

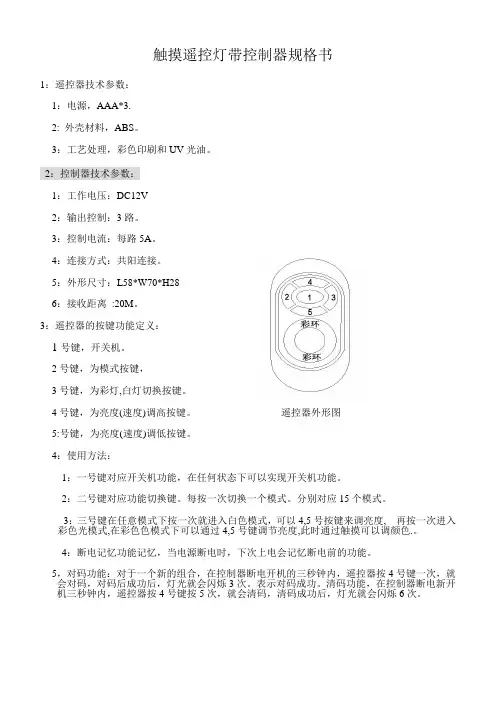

触摸遥控灯带控制器规格书1：遥控器技术参数：1：电源，AAA*3.2: 外壳材料，ABS。

3：工艺处理，彩色印刷和UV光油。

2：控制器技术参数：1：工作电压：DC12V2：输出控制：3路。

3：控制电流：每路5A。

4：连接方式：共阳连接。

5：外形尺寸：L58*W70*H286：接收距离:20M。

3：遥控器的按键功能定义：1号键，开关机。

2号键，为模式按键，3号键，为彩灯,白灯切换按键。

4号键，为亮度(速度)调高按键。

遥控器外形图5:号键，为亮度(速度)调低按键。

4：使用方法：1：一号键对应开关机功能，在任何状态下可以实现开关机功能。

2：二号键对应功能切换键。

每按一次切换一个模式。

分别对应15个模式。

3：三号键在任意模式下按一次就进入白色模式，可以4,5号按键来调亮度, 再按一次进入彩色光模式,在彩色色模式下可以通过4,5号键调节亮度,此时通过触摸可以调颜色.。

4：断电记忆功能记忆，当电源断电时，下次上电会记忆断电前的功能。

5，对码功能：对于一个新的组合，在控制器断电开机的三秒钟内，遥控器按4号键一次，就会对码，对码后成功后，灯光就会闪烁3次。

表示对码成功。

清码功能，在控制器断电新开机三秒钟内，遥控器按4号键按5次，就会清码，清码成功后，灯光就会闪烁6次。

二号键对应功能表:5:使用注意事项：遥控器在安装电池时，请保持手指不要接触或靠紧触摸环，来提高触摸环的灵敏度，并且在装上电池3秒钟后在使用遥控器。

如果使用时发现触摸环的灵敏度较低，请打开电池重新安装。

6:控制器安装连接图:。

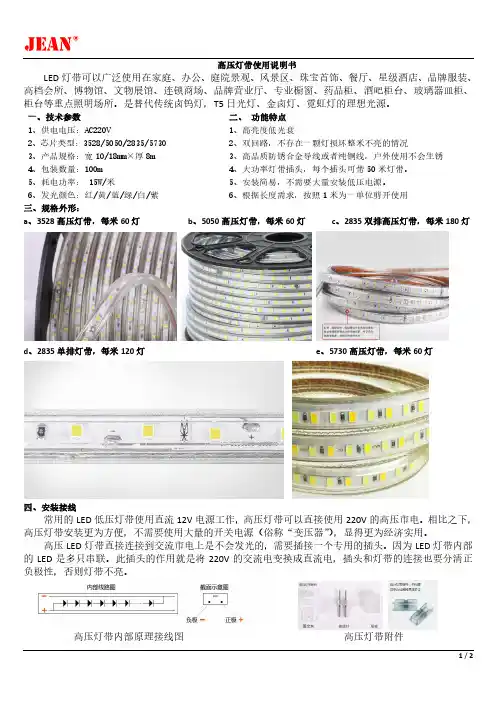

高压灯带使用说明书LED灯带可以广泛使用在家庭、办公、庭院景观、风景区、珠宝首饰、餐厅、星级酒店、品牌服装、高档会所、博物馆、文物展馆、连锁商场、品牌营业厅、专业橱窗、药品柜、酒吧柜台、玻璃器皿柜、柜台等重点照明场所。

是替代传统卤钨灯，T5日光灯、金卤灯、霓虹灯的理想光源。

一、技术参数二、功能特点1、供电电压：AC220V 1、高亮度低光衰2、芯片类型：3528/5050/2835/5730 2、双回路，不存在一颗灯损坏整米不亮的情况3、产品规格：宽10/18mm×厚8m 3、高品质防锈合金导线或者纯铜线，户外使用不会生锈4、包装数量：100m 4、大功率灯带插头，每个插头可带50米灯带。

5、耗电功率： 15W/米5、安装简易，不需要大量安装低压电源。

6、发光颜色：红/黄/蓝/绿/白/紫6、根据长度需求，按照1米为一单位剪开使用三、规格外形：a、3528高压灯带，每米60灯b、5050高压灯带，每米60灯c、2835双排高压灯带，每米180灯d、2835单排灯带，每米120灯e、5730高压灯带，每米60灯四、安装接线常用的LED低压灯带使用直流12V电源工作，高压灯带可以直接使用220V的高压市电。

相比之下，高压灯带安装更为方便，不需要使用大量的开关电源（俗称“变压器”），显得更为经济实用。

高压LED灯带直接连接到交流市电上是不会发光的，需要插接一个专用的插头。

因为LED灯带内部的LED是多只串联。

此插头的作用就是将220V的交流电变换成直流电，插头和灯带的连接也要分清正负极性，否则灯带不亮。

高压灯带内部原理接线图高压灯带附件因为高压灯带直接连接交流电，户外施工时，除了首端连接插头外，尾端要接尾塞，头尾两端要用防水胶密封处理好，严禁简单的用电工胶布包裹取代防水处理！高压灯带每米一剪，必须使用高压灯带专用灯带插头；用剪刀而不是钳子剪切，否则剪切口有毛刺引起短路会损坏高压灯带插头！插头插入后，如果不亮，说明正负极错误，请调整插头方向。

产品规格书产品名称：Led低压柔性3528灯带产品型号：TPL-3528-12V-5M-60D 制作日期：地址：电话：传真：一、产品介绍LED柔性软灯带是采用特制的PVC塑料以及超高亮度发光二极管(LED)，运用特有的专利技术生产出来的。

它是经过多次挤押成型有连续发光效果的新型塑料软管灯。

它结合了LED使用寿命长、节能省电，双重绝缘外观安全、色彩丰富、超高亮度、固态冷光源、绿色环保，以及塑料软管灯的柔性易弯曲、安装造型方便、抗冲击不易破碎、方便运输、防水抗紫外线等优点，成为上个世纪发明并延用至今，是传统节日灯饰的理想替代品本产品能够显示柔和的灯光效果，可安装在凹处，墙壁、走道等上千种你所能想象得到的地方。

本产品高雅绮丽,近来广泛应用于建筑物装饰，造型灯饰和各种户外装饰，如酒店、酒吧、楼道、商场、西餐厅、博物馆、展览管、门楼招牌、库房、办公室、居家室内照明、桥梁、楼宇户外气氛营造等工程场合安装示意图五、产品的配件六、安装注意事项1.每条灯带均接有整流桥堆和插头，只需要将插头插入插座内即方便使用。

使用前要明确产品功率，确保电源不超负荷。

电路要有保护器，如电源要带有保险丝或者漏电开关。

使用时请参照技术参数，确保电压参数在±5%范围内。

2．不要将灯带连续性的扭曲，多次连续性扭曲容易造成内部电路线损伤。

灯带在户外应做好防护措施，以免造成火灾、点击和人身伤害。

3．为了保证产品的寿命，建议在使用的过程中不要用力拉扯电源线，禁止碰撞和用力挤压灯珠表面。

4.如发现有破损的地方可以剪去一个单元，以免引起危险。

5．当灯带还是整卷、堆成团或者还没有拆开包装时，请勿通电。

6.安装时先将灯带两端主电线的毛刺用剪切工具剪干净，以免造成短路。

7.请勿在安装的过程中接通电源，只有在接驳、安装以及固定好之后方可接通电源。

8.在安装过程中，不能用铁丝金属材料扎灯带，以免造成扎进灯带内造成短路、漏电、破损灯带等。

9.LED有正负极之分，接反会不亮，在安装接驳时要认真区分正负极，以免接错损坏产品。

SM16703 IC（5050）灯条规格书一米10段60灯LED全彩灯条又名LED幻彩灯条，LED数码灯条，像素灯条，英文名为：LED pixel strips，产品为柔性FPC(软灯条板)/PCB(硬灯条板)为基板焊接LED，以及外围电路形成，可以实现追逐，流水，幻彩，显示效果等，主要用于KTV，酒店，家庭等等地方的装饰.SM16703全彩灯条采用一个IC六个灯,俗称”一拖六”,IC为SM16703,灯珠是5050RGB灯珠.工作电压为24V直流电压,配备24V全彩控制器可实现渐变/跳变，单/多跑马变，流水/追逐变，流星/快闪,单色变/混和变等等各种效果模式！灯带带有智能IC芯，可通过全彩控制器或带有编程的，达到任何想要的效.*产品规格*产品名称: 10段60灯灯珠型号: 5050RGB内置IC灯珠型号: SM16703工作电压: 24V功率：±18W/米灰度等级：256数据传输速率：800K/S工作温度：-40°C---80°C工作寿命：30Kh灯珠数量: 60灯/米IC数量: 10个IC/米（集成到了灯珠外部）10个像素点/米发光颜色：全彩/通过控制器控制能实现任意颜色任意效果（可定制其他单色跑马）点间距：板宽：12MM板底颜色：白板 / 黑板防水等级与重量：裸板-不防水 -滴胶防水-IP65 -套管防水-IP66 -灌胶防水-IP68 -包装：5米/盘卷盘固定防静电袋包装裸板-不防水：两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货滴胶防水-IP65：表面覆盖一层透明防护硅胶；两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货套管防水-IP65：将灯条置入360度全方位保护的硅胶套管内部；两端堵头堵死出三并对插接头外加双色电源线；5米/盘，卷盘固定静电袋包装出货灌胶防水-IP68：全方位保护的硅胶套管内部再注满透明硅胶；两端堵头堵死出三并对插接头外加双色电源线（也可出特制的防水对插接头）；5米/盘，卷盘固定静电袋包装出货*产品优点*1、比传统的单色灯条更漂亮、色彩更绚丽。

LED软条灯产品说明书1.产品说明LED软灯条又名LED灯带，英文名称叫LED Strip，这个产品的形状就象一根带子一样，再加上产品的主要原件就是贴片LED。

颜色:红,黄,蓝,绿,白,暖白光工作电压:12V/24V灯珠分类SMD3528(贴片3528灯珠惯用于单色灯条SMD5050(贴片5050灯珠惯用于全彩红绿蓝灯条)以上两款产品为热销品种2.规格:3528每米30灯 DC 12V 1M≤2.4W3528每米60灯(常规) DC 12V 1M≤4.8W5050每米30灯 (常规) DC 12V 1M≤7.2W5050每米60灯 DC 24V 1M≤14.4W5050每米30灯七彩系例 DC 12V 1M≤7.2W5050每米30灯全彩系例 DC 24V 1M≤7.2W光源色温不同,光色也不同色温在3300K以下,光色偏红给以温暖的感觉；有稳重的气氛，温暖的感觉.，通称暖色温。

色温在 3000--6000K 为中间，人在此色调下无特别明显的视觉心理效果，有爽快的感觉；故称为 " 中性 " 色温色温超过 6000K ，光色偏蓝，给人以清冷的感觉，通称冷色温3、工艺类别NK---裸板（室内用）PU---滴胶（半防水，裸板滴硅胶，工艺稍复杂）PC---套管（防水，室外用，裸板套柔性硅胶防水管）PU+PC 实心套管滴胶（全防水，室外复杂环境工作）产品特性柔软灵活，特别方便于旮旯死角装饰，如圆形/不规则型设计的装饰灯带背面贴进口3M双面胶，套管系列配锁扣配件，安装方便LED产品寿命长，且低耗能4.使用及注意：本产品为恒流低压12V~24V，请接12V/24低压或购置变压开关电源，安装时，撕开产品背面双面胶粘于使用地点即可；RGB全彩系列，请购置配套RGB控制器便于遥控色彩（可设定单色/全白色或者遥控渐变，跳变并改变颜色变化速度…）本品常规使用时，建议并联；当串联使用时，连接长度请勿超过5米，以免电压不足导致亮度不够；使用说明：1、接线说明：红、黄、蓝、绿、白单色防水软光条：产品引出两根电源线，一根是红色，一根是黑色，导线线径是22AWG，长度是150MM。

灯带的规格LED灯带规格参数颜色 LED灯带规格(mm) LED数量波长/色温(nm/k) 亮度(mcd) 电压(V) 电流（A）每组功率（W）每米功率(W) 连接最长长度(米)红色 500x8 30 620~625 460~600 12 0.2 0.24 4.8 15黄色 500x8 30 589~592 350~460 12 0.2 0.24 4.8 15蓝色 500x8 30 465~470 350~460 12 0.2 0.24 4.8 15绿色 500x8 30 520~525 1000~1300 12 0.2 0.24 4.8 15正白 500x8 30 6500~8000 1400~1600 12 0.2 0.24 4.8 15暖白 500x8 30 3500~4500 1300~1700 12 0.2 0.24 4.8 15二、5050 LED灯带规格参数5050 LED灯带规格参数颜色灯带规格（mm）波长/色温(nm/k) 亮度（mcd）电压(v) 电流（A）每组功率(W) 每米功率(W) LED数量最长连接长度(米)红色 500x10 621~624 1000~1200 12 0.3 0.72 7.2 15 10蓝色 500x10 461~464 1000~1200 12 0.3 0.72 7.2 15 10绿色 500x10 515~518 2900~3770 12 0.3 0.72 7.2 15 10黄色 500x10 590~593 800~1000 12 0.3 0.72 7.2 15 10正白 500x10 6500~8000 4600~5000 12 0.3 0.72 7.2 15 10暖白 500x10 3500~4500 4600~5000 12 0.3 0.72 7.2 15 10R 500x10 621~624 210~275 12 0.2 0.24 2.4 15 10G 500x10 512~515 1000~1200 12 0.2 0.24 2.4 15 10B 500x10 464~467 275~355 12 0.2 0.24 2.4 15 10三、LED跑马灯带规格参数0603系列LED跑马灯带规格参数颜色灯带规格(mm) LED数量波长/色温(nm/k) 亮度(mcd) 电压(v) 电流(A) 每组功率(w) 每米功率（w）最长连接长度(米) 红色 500x10 36 620~625 300 12 0.24 0.24 5.76 12蓝色 500x10 36 465~470 150 12 0.24 0.24 5.76 12绿色 500x10 36 520~525 500 12 0.24 0.24 5.76 12黄色 500x10 36 589~592 220 12 0.24 0.24 5.76 12正白 500x10 36 6500~7500 700 12 0.24 0.24 5.76 12暖白 500x10 36 3500~4500 500 12 0.24 0.24 5.76 12。

特点•5M*10mm贴片软灯条（30L E D/M）.•印制电路板厚度：0.2mm•印制电路板宽度：10mm•工作电压：24V 直流.•工作电流:0.3A/M.•LED 可视角度(2θ1/2):120°•使用寿命：50000H•防水等级：IP20.应用户外照明：建筑装饰照明、标致照明、路径和轮廓标识、水下工程照明；广告照明：广告字的背光源、超薄灯箱、发光字、发光招牌；气氛照明：酒吧、KTV、咖啡厅等娱乐场所气氛渲染、工艺品照明。

室内装饰：高档专卖店、商铺等室内商业氛围照明、汽车装饰、楼梯走廊家居装饰照明；实物图静电敏感设备应用场景：LED 灯带3灯带参数光电参数压降说明：发光角度外形尺寸500010033.3310.00FPCSMD LED Res lstcr.501.753M stiker1. 所有的单位为 mm.2. 如无特殊说明，所有的公差均为3 .包装说明注意事项a)富晟LED灯带是静电敏感产品，应采取措施避免静电，诸如在使用过程中戴静电手环或防静电手套，所有的装置、设备仪器接地。

建议对组装后的LED灯带进行测试，确认LED灯带是否受到静电的破坏，确认方法为（参考）：低电流或低电压，LED不能点亮或同等条件下亮度较其他LED明显偏暗为缺陷品；b)LED灯带供电电压为12V，过长使用（超过5M）压降上升，导热尾部供电电压不足，造成LED亮暗不均匀，建议使用时，超过5米从中间供电或者两头供电；c)富晟LED灯带为柔性线路板，使用过程中请勿旋转折叠，以免造成线路破坏；d)LED灯带长时间暴露在阳光或偶尔暴露在紫外线下可能导致胶体黄变；e)为保证LED灯带光电性能，请保持LED灯带发光区域表面清洁，避免手指印或其它异物覆盖；f)富晟LED灯带自带双面胶，粘贴前需保证粘贴表面平整.干净.无油；g)富晟LED灯带自带双面胶粘性强，不可在粘贴后又拉起质量保证限制●在正常使用条件下的品质保证：是基于产品的正确保存、安装、使用和维护；●由于客户安装使用不当，违反产品操作规程，而引起的产品损坏；●未经授权的修改或误用；●在指定的环境外操作本产品，或是在非指定的维修点进行配置及维修；●客户自行安装的电路造成的损坏。

3528软灯条规格书
1．规格：
1、采用高亮度SMD3528 LED灯珠， FPC板，每三个或六个LED为一段。

2、每条的标准长度为5M，每条灯珠数量分别有 60PCS/M LED灯珠，120PCS/M LED灯珠
3、发光颜色：白/暖白颜色可供选择
4、工作电压：DC12V/DC24v
5、防水型SMD灯条：套管（IP65）、滴胶（IP65）、套管滴胶IP68）
用途：
1、SMD贴片软灯带适用于酒店，超薄灯箱，KTV娱乐场所等室内装饰。

2、用于广告招牌等精品装饰领域。

3、度假装饰照明灯，显示及展览。

4、商场专柜，珠宝，首饰台及名贵钟表柜台。

3．线路图及安装图
4.产品安装注意事项
（1）LED产品对静电很敏感，安装使用过程中请注意防止静电，防止因静电造成LED击穿从而导致死灯不亮，请勿用锐器去按压LED表面，
（2）不可将灯条直接插入110V-220V使用，否则会烧坏灯条，灯条需使用单独电源，电源功率可根据使用灯条的总功率及灯条连接的长度而定。

（3）产品安装时折弯和要避免刚好在LED或其他元器件的位置以免造成元器件脱落面损坏产品。

（4）不防水灯条请勿安装在潮湿，湿度大于50%RH环境中使用，表面滴胶防水只可暂时防溅水或淋水，请勿长时间至于水中或雨中，如非必要请选择防水等级较高产品。

1、产品型号：JX-5050RGB120-APA102;2、光源：SMD 5050 LED;3、板材：FPCB;4、芯片：台湾晶元芯片。

5、IC型号：APA102，(1米144颗IC，1个IC控制1颗LED灯）;6、灰度等级：256级，（1米144个像素点）;7、LED数量：144灯/米，每1个灯为一组，可以剪切;8、发光角度：120°;9、发光颜色:可以通过控制器调为，白，红，黄，蓝，绿,等;10、标准工作电压: DC 5V;11、功率: 43.2W ±10% / 米;12、防水等级：不防水、滴胶（IP65）、套管（IP67），套管实心灌胶（IP68）等；13、FPCB板的尺寸: 宽度:12mm, 厚度: 3mm;14、FPCB颜色：白色，黑色;15、包装方式: 2m / 卷, 灯条后面背3M胶，静电袋封装;16、重量: 0.35kg /卷;17、装箱：50卷/箱箱体尺寸：450*330*310(mm)、重量：27KG；18、我司可提供配套幻彩控制器和电源19. 一条数据线,两条电源线,10MM宽白色板,256级灰度,可通过控制器实现任意效果.也可以实现，文字，数字，英文，图片，动画，等等。

配套控制器二、主要特点１.控制原理：一个IC控制三颗LED组成一个回路(一组)，控制器通过控制IC 对FPCB里面的电路进行控制，从而控制LED灯条变化不同的效果；如闪烁，追逐，跳变，顺时针跑马，逆时针跑马，单色跑马，变色跑马，单颗追逐从头到尾，流水，模拟闪电等；此款灯条的变化效果不限于目前控制器内置的94种效果，可以根据客户需要，自行编写；排成屏的形式可以显示，文字，字母，图片，动画，等等。

2、环保安全：采用优质高亮SMD 5050 LED。

具有耗电小、产生热量小、无眩光，耐冲击等特点。

低电压直流5V，12伏供电，安全可靠性高。

3、色彩丰富多样可根据客户需要通过控制器任意调节。

4、寿命长：平均寿命达8万小时。

LED灯带一、LED灯带规格1、LED灯数，15灯、30灯、60灯，每米长度上焊接多少颗LED元件，一般1210规格：60个，5050规格：30个，特殊60个。

2、LED尺寸大小：0603、0805、1210、5050，指灯带上使用的发光元件（英制/公制）。

3、亮度cm （坎德拉）：发光强度。

4、色温（深红-浅红-橙黄-白-蓝）3300K以下，光色偏红，暖色温。

3300-6000K 中性色。

6000K以上，光色偏蓝，冷色温。

5、电压：LED灯带输入电压，一般直流12V、24V。

6、发光角度：LED灯带上元件的发光角度，一般是120度，发光角度越大，散光效果越好，亮度减小。

发光角度越小，照射面积越小，亮度增加。

7、材质LED灯带分LED硬灯条和LED软灯带。

但一般也包含用线材连接LED的老式灯带，如扁三线、扁四线灯带等。

LED硬灯带用PCB硬板做组装线路板。

规格：18颗、24颗、30颗、36颗、40颗等。

侧面发光的叫LED长城灯条。

安装固定，不能随意弯曲。

柔性LED灯带用FPC做组装线路板。

规格：30cm长18颗、24颗LED以及50cm长15颗、24颗、30颗LED。

可任意剪断。

三、LED柔性灯带不亮8大原因1、LED柔性灯带的包装保护不完善，造成运输过程中灯珠受到撞击而损坏。

2、LED柔性灯带的焊接点有虚焊现象，运输过程中的震动造成焊点脱落而导致灯带不亮。

3、LED柔性灯带焊锡量少，焊点容易脱落4、LED柔性灯带焊锡质量不好，LED柔性灯带在弯折过程中焊点容易产生脆裂、脱落现象5、LED柔性灯带安装时弯折角度过大，造成LED柔性灯带焊点与铜箔分离而导致不亮6、LED柔性灯带安装时过度挤压产品，导致LED柔性灯带芯片受损或者是焊点变形脱落而不亮7、LED柔性灯带线路板阻焊层过厚，焊接时焊锡和线路板不能完全融合在一起，也是一种虚焊现象。

四、变压器每组电流乘以LED组数=变压器电流，如0.02A X 333=6.66A（三组LED、电流0.22A）。
