天然气过滤器设计、制造摘要：本文介绍了天然气过滤器的典型结构，分析了设计、制造上的难点，有针对性地提出解决难点的特殊工艺方案，记录实际制造经验数据，对类似设备的制造有着重要的参考价值。
关键词：天然气过滤器滤芯设计制造一、前言天然气过滤器是我公司为中澳煤层气能源有限公司生产的燃气调压计量橇中的设备，它的用途是减少天然气中的水和油，从而达到提高天然气质量的目的，是燃气调压计量橇生产工艺流程中的关键设备之一。
为了满足工艺性能要求，结构设计对滤芯的布置和连接结构提出了非常严格的要求，又由于需要定期对滤芯进行更换，所以设计采用了可整体抽出的结构形式，此结构形式在制造中必须严格按照设计所要求的间隙，这样对天然气过滤器运行的合格指标及维护具有重要意义。
下面简要介绍天然气过滤器的结构特点，并对结构难点进行分析，提出制造工艺要点。
二、设备结构特点和主要设计参数1.结构特点天然气过滤器设备外形尺寸规格为φ426×10×1725mm，筒体和封头材料的为Q345R，法兰和法兰盖的材料为16MnII。
滤芯、组合件上支撑板、组合件下支撑板、拉杆、连接件、螺母、支撑板、套管组成滤芯组合件，组合件下支撑板与筒体焊接，套管与组合件下支撑板焊接，滤芯与其他部件用拉杆、连接件、螺母、支撑板连接成一体安装到组合件下支撑板的套管上，这样，更换滤芯时可以将滤芯组合件的上部分整体抽出，换好滤芯后再安装到组合件下支撑板的套管上；此结构在制造过程中，每根滤芯及其相连部件的同心度、套管与连接件的同心度、套管与组合件下支撑板的垂直度、组合件上支撑板和下支撑板开孔的同心度要求都很高，同心度和垂直度的要求高给制造带来了一定的难度。
2.天然气过滤器主要设计参数三、制造难点分析滤芯组装后要求上部分能整体抽出，要做到以下几点：由于滤芯组合件下支撑板与筒体内壁焊接，要求下支撑板套管、滤芯、连接件同心；组合件下支撑板与筒体中心线垂直，这样才能保证整体安装。

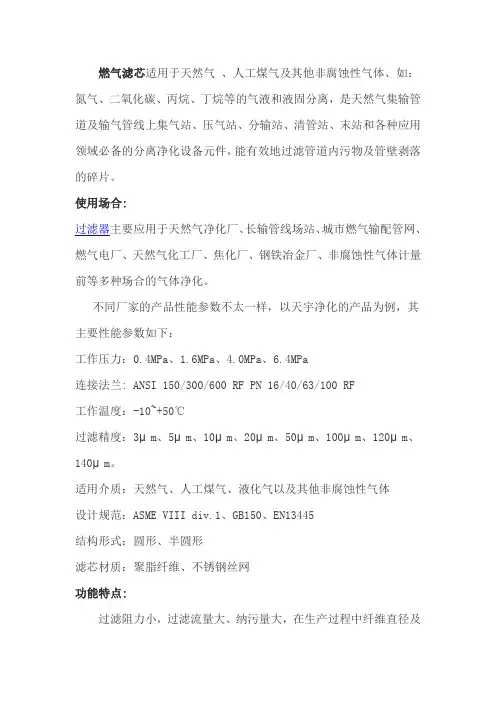

燃气滤芯适用于天然气、人工煤气及其他非腐蚀性气体、如：氮气、二氧化碳、丙烷、丁烷等的气液和液固分离，是天然气集输管道及输气管线上集气站、压气站、分输站、清管站、末站和各种应用领域必备的分离净化设备元件，能有效地过滤管道内污物及管壁剥落的碎片。
使用场合:
过滤器主要应用于天然气净化厂、长输管线场站、城市燃气输配管网、燃气电厂、天然气化工厂、焦化厂、钢铁冶金厂、非腐蚀性气体计量前等多种场合的气体净化。
不同厂家的产品性能参数不太一样，以天宇净化的产品为例，其主要性能参数如下：
工作压力：0.4MPa、1.6MPa、4.0MPa、6.4MPa
连接法兰: ANSI 150/300/600 RF PN 16/40/63/100 RF
工作温度：-10~+50℃
过滤精度：3μm、5μm、10μm、20μm、50μm、100μm、120μm、140μm。
适用介质：天然气、人工煤气、液化气以及其他非腐蚀性气体
设计规范：ASME VIII div.1、GB150、EN13445
结构形式：圆形、半圆形
滤芯材质：聚脂纤维、不锈钢丝网
功能特点:
过滤阻力小，过滤流量大、纳污量大，在生产过程中纤维直径及
间隙可调，滤芯微孔内层小外层大，增大了流量和纳污量，滤芯不易阻塞。

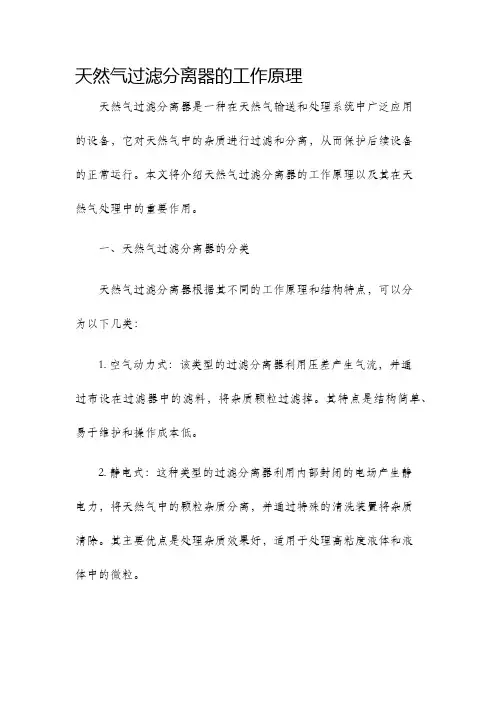

天然气过滤分离器的工作原理天然气过滤分离器是一种在天然气输送和处理系统中广泛应用的设备，它对天然气中的杂质进行过滤和分离，从而保护后续设备的正常运行。
本文将介绍天然气过滤分离器的工作原理以及其在天然气处理中的重要作用。
一、天然气过滤分离器的分类天然气过滤分离器根据其不同的工作原理和结构特点，可以分为以下几类：1. 空气动力式：该类型的过滤分离器利用压差产生气流，并通过布设在过滤器中的滤料，将杂质颗粒过滤掉。
其特点是结构简单、易于维护和操作成本低。
2. 静电式：这种类型的过滤分离器利用内部封闭的电场产生静电力，将天然气中的颗粒杂质分离，并通过特殊的清洗装置将杂质清除。
其主要优点是处理杂质效果好，适用于处理高粘度液体和液体中的微粒。
3. 磁力式：这种类型的过滤分离器利用内部的磁力场将磁性颗粒过滤掉，并通过清洗装置将杂质清除。
它适用于处理含有铁磁性物质的天然气。
二、天然气过滤分离器的工作原理不论是哪种类型的天然气过滤分离器，其工作原理主要包括三个方面：过滤、分离和清洗。
1. 过滤：天然气经过过滤分离器进入设备，首先要经过过滤作用。
过滤器内设有滤料，通过过滤器的作用，将天然气中的固体颗粒、液滴和其他杂质过滤掉。
常见的滤料材料有不锈钢丝网、聚丙烯滤芯等。
经过过滤后，天然气中的颗粒杂质被有效地去除，从而保证后续设备的正常运行。
2. 分离：在过滤作用的基础上，天然气过滤分离器还能将液体和气体分离。
在过滤器中，设置了集液杯或液体分离器，通过其内部的流体动力学设计，使天然气中的液体沉降或分离出来，从而保证输出的天然气是干净的气体。
3. 清洗：为了保证过滤器的长期运行，天然气过滤分离器还设有清洗装置。
清洗装置根据不同的工作原理，可以是空气反吹装置、清洗液回收装置等。
清洗装置能够定期或根据系统需求对过滤分离器内的滤料进行清洗，清除附着在滤料上的颗粒杂质，保证过滤器的高效运行。
三、天然气过滤分离器的应用天然气过滤分离器在天然气输送和处理系统中起着至关重要的作用。
天然气过滤器概述天然气过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。
该过滤器具有结构先进，阻力小，排污方便等特点。
适用介质可为水，油、气。
可按用户要求制作滤网，其外型基本相同（Y 型），内部件全部采用不锈钢，坚固耐用。
当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。
一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
主要技术参数壳体材质黄铜碳钢不锈钢公称通径15～500mm滤框滤网材质不锈钢密封件材质耐油石棉、丁腈橡胶、聚四氟乙烯工作温度（℃）-30~380-80~425-80~450公称压力（MPa） 1.6~10（150Lb~600Lb）过滤精度（目/in）10~300外形尺寸DN"英寸L H H1拉杆伸缩过滤器参考重量kg15 1/212570150L H220 3/414570150325 116080160 3.832 1 1/418090180640 1 1/22001002407.250 22201302503001301065 2 1/22601653503501651780 328019539040019520100 432023045045023032125535030052050030053150 638033558055033566200 8495420690650420110250 10595500800775500165300 12640580950900580225350 147006401150312400 168007001360500450 188507901480700500 209008751650900分类说明本过滤器有壳体、排污盖、滤芯、滤网等组成。
PCHG-PEACH®系列滤芯采用最新的过滤、聚结技术，由美国派瑞公司专利材料PEM制作，专门用于处理天然气。
FG系列滤芯采用密度适宜的无缝玻璃纤维管制成，压力损失小。
用于标准的过滤器或分离器。
75系列过滤分离器是当今输气管网的可靠保证。
可用于压缩机和工厂的进气过滤，除去气体中的固体和液体。
30系列干气过滤器，可用于燃气输配、调压站及仪表等干气的过滤。
95系列叶片捕雾器可用于工业领域作为成品分离器、三相分离器、转鼓及其它需要去除液体的场合。
玻璃纤维聚结滤芯
FG系列滤芯采用密度适宜的无缝玻璃纤维管制成，压力损失小。
用于标准的过滤器或分离器，有金属端盖和骨架；过滤精度为0.5～50μm。
滤材：玻璃纤维管
滤芯尺寸：外径3〞、4.5〞、5.5〞，长度可达72〞
端盖形式：金属端盖
21、LJN-T系列天然气过滤分离器及过滤器介绍上一页 LJN-T系列天然气过滤分离器是以离心分离、丝
网捕沫和凝聚拦截的机理，对天然气进行粗滤、半
精滤、精滤的三级过滤设备，是去除气体中的固体
杂质和液态杂质的高效净化装置。
该产品结构合
理，净化效率高，容尘量大，运行平稳，投资运行
费用低，安装使用简便。
适用于天然气、城市煤气、矿井气、液化石油气、
空气等多种气体。
是石化、冶金、燃气等工业部门
必不可少的净化设备。
LJN-T天然气过滤分离器设计制造均符合国家
GB150-89《钢制压力容器》及GB50028-93《城镇燃
气设计规范》等标准。
LJN-T系列天然气过滤器主要由一级旋风分离器、二级惯性除沫器预滤和凝聚、三级精滤芯凝聚、排污阀等组成，夹带液体和固体颗粒的天然气，由进气管以切线方向进入一级旋风分离器。
经过旋风分离，较大的液滴和固体颗粒被分离出来。
然后，经过二级除沫器，气体通过惯性碰撞作用下，气、液、固进一步分离。
气体中粒径较大的尘埃被滤除，对后级精滤芯起保护作用。
气体通过精滤芯（第三级精滤），粒径大于10微米（或更细）的固体粒子被滤除；粒径微小的液态雾状物被收集在精滤芯上，并凝聚成较大的液滴，在重力作用下，沉降到精滤管底部。
分离出来的液体由各排污口排出，经处理的天然气由过滤器顶端的出气口输出。
本装置综合采用机械分离，微纤维过滤和微孔介质凝聚生长的原理，具有相当高的除尘过滤精度及脱湿能力。
● 对固体颗粒的处理精度可达到0.01μm，过滤效率可达99％。
● 对1μm以上的液滴，去除效率高达99.99％。
●过滤面积大，流通能力大，方便清洗
●设备的总压降≤0.02MPa。
● 根据客户的实际需求，合理选择滤芯材质和结构并对其进行合理优化布局，严格按照相关标准要求进行设计生产和监造。
设备的纳污量大，使用寿命长。
● 过滤分离器的分离段可根据实际工况进行不同的选择，例如叶片式除雾器、丝网捕雾器等。
●具有立式、卧式、单级、多级等结构形式。
● 密封结构无泄漏，密封材料耐腐蚀性好。
● 可选择的快开盲板方便设备的定期清洗和维
护。
●可选择的智能化压差变送器可现场显示滤芯的
运行情况，并可实现远传、报警等功能。
●可选择的自动排液功能。
■应用范围
● 天然气调节站、城市门站和分配设施前的除尘或除液。
● 压气站入口天然气管道污染物的去除，避免压缩机的损坏并防止气缸和阀门的磨损。
●天然气储气站前，防止固体和液体污染物的注入。
● 发动机、电厂和工厂前燃料气管线中污染物的去除。
● 气体处理站前的固体和液体污染物的去除，防止工艺设备的污染以及催化床的中毒。
● 往复式压缩机的下游，去除气流中所携带的润滑油。
● 固体干燥剂床前，防止干燥剂的压裂和起砂以及石蜡和沥青质的污染。
● 从脱水和处理站的进口气流中去除水和管道污染物。
■技术参数
注：进出气口连接尺寸为HG20594-97，PN1.6，RF; 型号规格以1.0 MPa为例.
■LJN-T系列天然气过滤分离器及过滤器介绍
LN-T系列天然气过滤器是以丝网捕沫和拦截的机理，对天然气进行过滤的设备，主要用于去除气体中的固体杂质的高效净化装置。
该产品结构合理，容尘量大，运行平稳，投资运行费用低，安装使用简便。
为了保证气体输配设备和仪表如调压器、阀门等和流量计、压力表等的正常工作，保护其不被破坏，必须去除固体杂质，在其前安装精度符合要求的过滤器。
LN-T天然气过滤器设计制造均符合国家GB150-89《钢制压力容器》及GB50028-93《城镇燃气设计规范》等标准。
●流通能力大，阻力小；
●过滤面积大、压损小、方便清洗；
●结构紧凑，安装维护方便；
●材料选用优质碳素钢，滤芯为不锈钢；
●当介质含有腐蚀性物质时，可选用抗腐蚀性材
料；
●可选用快开盲板装置、差压表、安全阀、排污阀
等配置；
●适用介质：天然气、城市煤气、矿井气、液化石
油气、空气等；
●适用于调压箱、区域高压柜、CNG减压柜等。
■技术参数
公称直径：DN40-DN300 处理量：≤12000m3／h(工作状态下)
工作压力：1.0—18.0MPa 工作温度：≤80℃。
