磷改性拟薄水铝石的性能研究

氧化铝载体是化工领域中使用最为广泛的一种催化剂载体，目前发展趋势主要体现：开发低成本、绿色环保的制备工艺，对氧化铝的孔径及孔径分布进行控制，提高氧化铝的热稳定性，制备纳米氧化铝等。

由于活性氧化铝应用广泛，结构形态变化复杂，作为催化剂载体的γ一Al2O3，的制备及性质的研究迄今仍是比较活跃的领域。

目前对氧化铝载体的研究进展主要体现在以下几方面；一开发低成本、绿色环保的制备工艺制备氧化铝的方法很多，根据原料的不同，常用的有以下几种制备方法：(1)从铝盐或铝酸盐制备，包括碱沉淀(即酸法)，即用碱从铝盐溶液中沉淀出水合氧化铝和酸沉淀(即碱法)，即用酸从铝酸盐溶液中沉淀出一水合氧化铝；(2)从醇铝制备；(3)从铝汞齐制备。

用酸法制备氧化铝时，对原料铝盐的纯度要求很高碳化法制备拟薄水铝石是一种比较年轻的方法，它利用二氧化碳和偏铝酸钠反应制备氧化铝，该法操作简单，无污染、成本低，是一种非常受欢迎的方法。

实际上碳化法也是碱法制备氧化铝的方法之一，就是在NaA102溶液通入CO2，进行沉淀，因为这种方法利用中间产物NaA102溶液和C02废气作为反应原料，是成本最低的工艺路线，且对环境的污染较小，是一种比较有前途的方法，因而对这种方法的研究较多，所以把它专称为碳化法。

用C02碳化铝酸钠溶液所制得的氧化铝，可以制成含Na20较低的活性氧化铝通过控制碳化温度、碳化速度和终点pH值等条件可制得不同孔容和孔径的氧化铝，而且碳化法制得的氧化铝还具有比表面积大、纯度高、抗腐蚀好、催化活性高的优点。

在NaA102-C02法成胶过程中存在4种反应：NaOH与CO2的快速中和反应，NaA102与CO2的中和反应，NaA102自发水解反应以及水合氧化铝和Na2CO3的复合反应，即2NaOH+CO2→Na2CO3+H202NaA102+C02+3H20→2Al(OH)3+Na2CO3NaA102+2H20→Al(OH)3+NaOHNa2CO3+2C02+2A1(OH)3→2NaAl(CO3)(OH)2+H20拟薄水铝石也称准薄水铝石或假一水软铝石，是含有1．8—2．5个结晶水分子的氧化铝晶体，它是在合成氢氧化铝中最先生成的一种晶相，是氢氧化铝的过渡态，其结晶不完整，典型晶形是很薄的具有褶皱的片晶。

第50卷第5期2021年5月应用化工Applied Chemical Indust/Vo.50No.5May2021拟薄水铝石性质及其胶溶性能研究杨柳S胡海强1，任靖S殷喜平1，郑晴晴2,桂建洲2,赵保槐S李柯志1(1-中国石化催化剂有限公司工程技术研究院，北京1101122天津工业大学化学与化工学院，天津300387)摘要:采用XRD、XRF、FTIR、激光粒度、热分析等研究了不同方法制备的拟薄水铝石物化性质，并分析了其胶溶性能。

结果表明,不同方法制备的拟薄水铝石结晶度、晶粒尺寸、颗粒尺寸、晶粒聚集程度、元素组成、结构％基、胶溶性能差异明显;拟薄水铝石的结晶度越高，则晶粒尺寸越大,7环0。

3转变温度越高，胶溶性能越好;拟薄水铝石的胶溶过程与其表面部分能够与氢离子结合的活性％基有关，与其颗粒尺寸、晶粒聚集程度、元素组成无显著关联关系。

关键词:拟薄水铝石;胶溶;结晶度;％基;晶粒尺寸;颗粒尺寸中图分类号:TQ426-5文献标识码：A文章编号：1671-3206(2021)05-1311-04Sthdy on the character of pseudo-Foehmite andits pe/tizing propertyYANG Liu，HU Hai-qiang'，REN Jing1，YIA Xi-ping'，ZHENG Qing-qing'1，GUI Jian-zhou2，ZHA0Bao-Cuai1，LI Ke-zhi1(1.Insititutc of Enginee/ng Technomgy，SINOPEC Catalyst Co.，Lth.，Beijing110112,China;2.Colleac of Chemistry and Chemical Enginee/ng,Tianjin Polytechnic University,Tianjin300387,China)Abstract:The physical and chemical propeyias of pseudo-boehmite prepared by d/Wrent methods were studod usongXRD，XRF，FTNR，TG，eas*egeanueaeotyand th*oep*ptoWongpeop*etyw*e anaeyW*d.Th*e-suetsshow thatceysta e onoty，geaon soW*，paetoce soW*，d*ge**oegeaon aggegatoon，*em*ntcomposotoon，steuctue*hydeoyyegeoup and p*pt oWong p eop*ety o eps*udo-bo*hm ot p epa ed bydo e entm*thodsae doe-ee*ntobeoousey.Th*p*ptoWatoon ond*yossognoeocanteya e ctd by th*amount o eac od，and once*as*swoth the increase of the amount of acid.The higher the c/stal/nity of pseudo-boehmite,the lar/ar the grain size,the higher the&环OO3Oansition temp/atura,and the b/tar the peptizing prop/ty.The peptizing p oce s os eeated totheactoeehyd oyyegoup whoch can combonewoth hyd ogen oon，and thepeptoWatoon peeomancehasnothongtodowoth patoceesoee，cystaegaon aggegatoon degeeand eeementcomposotoon. Key worts:pseudo-boehmite;peptization;crysO/inCy；hydroxy-group;grain size；p/OOe size拟薄水铝石是一种结晶度低、具有空间网状结构的无毒粉末⑴，既可以作为催化剂载体,也可以与硝酸、盐酸等反应，作为黏结剂而广泛应用(2T)'拟薄水铝石性质对催化剂的性能有至关重要的影响,很多学者对其进行了大量的研究。

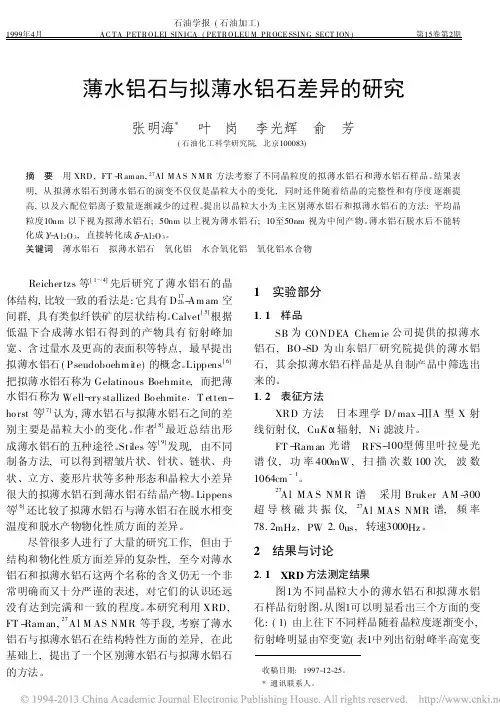

石油学报(石油加工) 1999年4月 AC TA PETROLEI SINICA(PETROLEUM PROCE SSING SECT ION) 第15卷第2期薄水铝石与拟薄水铝石差异的研究张明海*　叶　岗　李光辉　俞　芳(石油化工科学研究院,北京100083)摘　要　用XRD,FT-R aman,27Al M A S N M R方法考察了不同晶粒度的拟薄水铝石和薄水铝石样品。

结果表明,从拟薄水铝石到薄水铝石的演变不仅仅是晶粒大小的变化,同时还伴随着结晶的完整性和有序度逐渐提高,以及六配位铝离子数量逐渐减少的过程。

提出以晶粒大小为主区别薄水铝石和拟薄水铝石的方法:平均晶粒度10nm以下视为拟薄水铝石;50nm以上视为薄水铝石;10至50nm视为中间产物。

薄水铝石脱水后不能转化成C-A l2O3,直接转化成D-Al2O3。

关键词　薄水铝石　拟薄水铝石　氧化铝　水合氧化铝　氧化铝水合物 Reicher tzs等[1～4]先后研究了薄水铝石的晶体结构,比较一致的看法是:它具有D172h-Am am空间群,具有类似纤铁矿的层状结构。

Calvet[5]根据低温下合成薄水铝石得到的产物具有衍射峰加宽、含过量水及更高的表面积等特点,最早提出拟薄水铝石(Pseudoboehm ite)的概念。

Lippens[6]把拟薄水铝石称为Gelatinous Boehmite,而把薄水铝石称为Well-cry stallized Bo ehmite.T etten-ho rst等[7]认为,薄水铝石与拟薄水铝石之间的差别主要是晶粒大小的变化。

作者[8]最近总结出形成薄水铝石的五种途径。

Stiles等[9]发现,由不同制备方法,可以得到褶皱片状、针状、链状、舟状、立方、菱形片状等多种形态和晶粒大小差异很大的拟薄水铝石到薄水铝石结晶产物。

Lippens 等[6]还比较了拟薄水铝石与薄水铝石在脱水相变温度和脱水产物物化性质方面的差异。

拟薄水铝石项目可行性研究报告立项申请报告模板【项目名称】：拟薄水铝石项目可行性研究报告立项申请报告【项目背景】：薄水铝石是一种重要的工业原料，广泛应用于建筑、汽车、航空航天、电子等领域。

近年来，随着国内工业的快速发展，对薄水铝石的需求大幅增加，但国内的薄水铝石产能有限，市场供应已逐渐跟不上需求。

【项目概述】：本项目拟建一座薄水铝石生产工厂，通过提升产能，满足国内市场对薄水铝石的需求。

项目选址在资源丰富的西部地区，建设规模为每年生产5000吨薄水铝石的生产线。

项目总投资预计为5000万元人民币。

【项目目标】：1.提升国内薄水铝石的供应能力，满足市场需求；2.提高薄水铝石的生产技术和质量水平，提高国内产业竞争力；3.增加相关产业链条的就业机会，促进区域经济发展；4.实现项目的良性运营，保证投资回报。

【项目可行性】：1.市场需求：国内薄水铝石市场需求量大于供应量，项目具备市场竞争力；2.技术可行性：本项目采用先进的生产工艺，技术上具备可行性；3.资源条件：本项目选址资源丰富，具备薄水铝石生产的基础条件；4.经济效益：根据市场调研和初步预测，项目运营后能够实现每年约2000万元的利润。

【项目主要内容】：1.建设一座年产5000吨薄水铝石的生产线；2.引进先进的生产设备和技术；3.建设相关辅助设施和配套设备；4.建立稳定的原材料供应和产品销售渠道；5.建立健全的管理体系，确保生产和运营的顺利进行。

【项目投资】：总投资5000万元人民币，主要用于设备购置、场地建设、基础设施、人员培训等方面。

【预期效益】：1.提供就业岗位300个，促进地方就业；2.带动相关产业链条发展，增加周边企业收益；3.提升薄水铝石的生产技术和质量水平；4.实现投资回报，盈利能力稳定增长。

【项目风险及对策】：1.市场波动风险：通过建立长期合作关系，稳定原材料供应和产品销售渠道；2.生产技术风险：引进先进技术，开展培训，确保生产工艺稳定；3.资金流动风险：建立财务管理体系，确保资金流动有效；4.政策环境风险：关注政策动态，及时应对政策调整。

拟薄水铝石在催化剂制备中的应用研究进展作者：缪清元来源：《科技资讯》 2015年第13期缪清元（中石化催化剂（北京）有限公司北京 102400）摘要：拟薄水铝石具有比表面积高、孔容大等特点，广泛用作氧化铝前驱体。

综述了近年来拟薄水铝石在载体及催化剂、分子筛、吸附剂、复合材料等方面的应用，建议未来应注意针对不同催化反应，从改进拟薄水铝石的生产工艺入手，设计提供最优化的拟薄水铝石产品，保证产品质量的稳定性，减小环境污染，降低生产成本。

关键词：拟薄水铝石一水软铝石催化剂制备应用中图分类号：TQ133.1文献标识码：A文章编号：1672-3791（2015）05（a）-0002-02拟薄水铝石（Pseudo Boehmite，AlOOH·nH2O，n=0.08～0.62）也称假一水软铝石，其组成不确定，典型结构为很薄的褶皱片层，晶粒粒径小于薄水铝石而含水量大于薄水铝石，是一种结晶不够完整的一水软铝石，具有比表面积高、胶溶性好、粘结性强、孔容大等特点，一般在温度450℃以上加热脱水后转变为γ-Al2O3。

拟薄水铝石及其衍生物γ-Al2O3广泛用于催化剂、催化剂载体、分子筛及吸附剂等领域。

1 用作黏结剂拟薄水铝石作为黏结剂不仅有利于载体成型，还会影响所得催化剂的催化性能。

车小鸥等[1]采用自制镁碱沸石分子筛为活性组分、适量拟薄水铝石为黏结剂、田菁粉为助挤剂、硝酸为胶溶剂，制备了正丁烯骨架异构制异丁烯催化剂，认为加入适量拟薄水铝石作为黏结剂可以增加正丁烯转化率和异丁烯收率，同时少量的拟薄水铝石孔道修饰有助于提高镁碱沸石分子筛催化剂对异丁烯的选择性。

孙科等[2]在烟气脱硝选择性催化还原Ce-Mn/TiO2催化剂制备过程中加入拟薄水铝石作为黏结剂，发现不仅明显提升了催化剂的机械强度，并且改善了催化剂脱硝活性和选择性。

2 制备γ-Al2O3涂层在载体上涂覆一层高比表面积的活性涂层是提高载体比表面积的常用方法，γ-Al2O3是目前最常用的涂层材料，具有高的比表面积，有助于活性组分在浸渍过程中有效的分布。

拟薄水铝石制备方法的研究进展左少卿;杜晓辉;熊晓云;高瑞忠;高雄厚【摘要】综述了近年来国内外报道的大比表面积大孔体积的拟薄水铝石制备和改进方法,评述了现有方法的优缺点,对制备大比表面积大孔体积拟薄水铝石的发展趋势进行了展望,指出开发低成本、绿色环保的制备工艺,研究反应机理,引入现代先进的科学技术,是未来的发展方向.%Summarize the preparation and improvement methods for pseudo-boehmite with high specific surface area and large pore volume reported at domestic and foreign in recent years. Review both advanta-ges and disadvantages as well as development trend about these existing methods. Simultaneously,it gives a few views on the future development direction such as low cost,green environmental protection technolo-gy,mechanism and advanced technology.【期刊名称】《应用化工》【年(卷),期】2017(046)009【总页数】4页(P1818-1821)【关键词】拟薄水铝石;大比表面积;大孔体积;制备方法;改进方法【作者】左少卿;杜晓辉;熊晓云;高瑞忠;高雄厚【作者单位】兰州交通大学化学与生物工程学院,甘肃兰州 730070;中国石油石油化工研究院兰州化工研究中心,甘肃兰州 730060;中国石油石油化工研究院兰州化工研究中心,甘肃兰州 730060;中国石油石油化工研究院兰州化工研究中心,甘肃兰州 730060;中国石油石油化工研究院兰州化工研究中心,甘肃兰州 730060;中国石油石油化工研究院,北京 102206【正文语种】中文【中图分类】TQ133.1;TQ426.65拟薄水铝石是具有特殊空间网状结构的氧化铝水合物，它具有高的比表面积、大孔容等物理特性和在酸性条件下胶溶触变的化学特性。

不同含磷物种对氧化铝性质的影响刘铁斌;朱慧红;王永林【摘要】采用NaAlO2-Al2(SO4)3法制备拟薄水铝石,在制备过程中分别加入不同的磷源前驱体,考察不同含磷物种对拟薄水铝石孔结构、热稳定性和红外酸的影响.结果表明:在合成拟薄水铝石过程中适当引入助剂磷能够制备出大孔容、大孔径的拟薄水铝石;磷改性拟薄水铝石的孔容、孔径与磷源前躯物盐的分子结构有关,其中,以单斜晶系晶体的磷酸氢二铵为磷源合成的拟薄水铝石的孔容、孔径最大,而以磷酸二氢铵为磷源的拟薄水铝石耐高温性能最强,酸性最高.%Pseudo boehmite was prepared byNaAlO2-Al2(SO4)3 method. In the process of preparation, different phosphorus precursor was added, and effect of different phosphorus species on the pore structure, thermal stability and infrared acid of pseudo boehmite was investigated. The results showed that the pseudo boehmite with large pore volume and pore size was prepared by adding phosphorus in the synthesis process, which has related to the molecular structure of phosphorus precursor salt. The pseudo boehmite has largest pore volume and pore size by adding the diammonium hydrogen phoshate of monoclinic system. The pseudo boehmite has strongest thermal stability and total acid by adding the ammonium dihydrogen phosphate.【期刊名称】《当代化工》【年(卷),期】2017(046)008【总页数】4页(P1611-1613,1618)【关键词】拟薄水铝石;孔结构;热稳定性;总酸【作者】刘铁斌;朱慧红;王永林【作者单位】中国石油化工股份有限公司抚顺石油化工研究院, 辽宁抚顺113001;中国石油化工股份有限公司抚顺石油化工研究院, 辽宁抚顺113001;中国石油化工股份有限公司抚顺石油化工研究院, 辽宁抚顺113001【正文语种】中文【中图分类】TQ133.1随着环保法规的日益严格，促使各炼油厂必须提高成品油的加工深度。

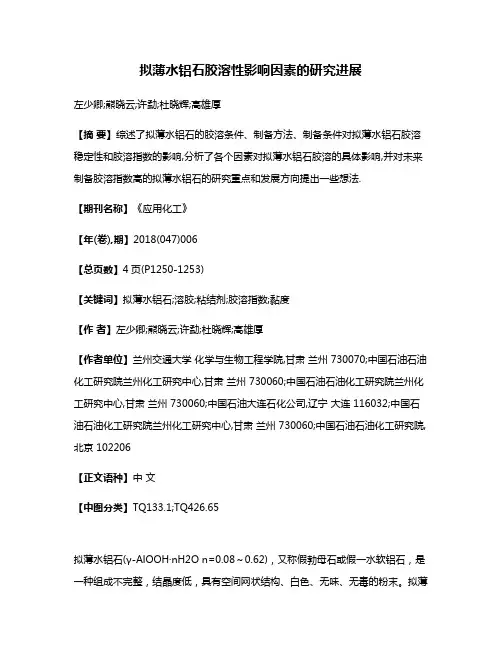

拟薄水铝石胶溶性影响因素的研究进展左少卿;熊晓云;许勐;杜晓辉;高雄厚【摘要】综述了拟薄水铝石的胶溶条件、制备方法、制备条件对拟薄水铝石胶溶稳定性和胶溶指数的影响,分析了各个因素对拟薄水铝石胶溶的具体影响,并对未来制备胶溶指数高的拟薄水铝石的研究重点和发展方向提出一些想法.【期刊名称】《应用化工》【年(卷),期】2018(047)006【总页数】4页(P1250-1253)【关键词】拟薄水铝石;溶胶;粘结剂;胶溶指数;黏度【作者】左少卿;熊晓云;许勐;杜晓辉;高雄厚【作者单位】兰州交通大学化学与生物工程学院,甘肃兰州 730070;中国石油石油化工研究院兰州化工研究中心,甘肃兰州 730060;中国石油石油化工研究院兰州化工研究中心,甘肃兰州 730060;中国石油大连石化公司,辽宁大连 116032;中国石油石油化工研究院兰州化工研究中心,甘肃兰州 730060;中国石油石油化工研究院,北京 102206【正文语种】中文【中图分类】TQ133.1;TQ426.65拟薄水铝石(γ-AlOOH·nH2O n=0.08～0.62)，又称假勃母石或假一水软铝石，是一种组成不完整，结晶度低，具有空间网状结构、白色、无味、无毒的粉末。

拟薄水铝石具有较高的比表面积、适宜的孔结构等物理特性和在酸性条件下胶溶触变的特性。

这些特性使其具有广泛的用途。

其中，拟薄水铝石在酸性条件下胶溶作为催化裂化、加氢等催化剂的粘结剂是在石油化工行业中的一个重要应用。

胶溶的拟薄水铝石作粘结剂可以在一定程度上增加催化剂的机械强度和孔结构，改善催化剂的催化性能，提供适宜的酸性。

因此，拟薄水铝石胶溶性能的好坏直接关系到催化剂的选择性、稳定性和活性[1]。

但是目前使用的胶溶拟薄水铝石性能不稳定，不能在使用中发挥稳定的性能。

在催化裂化催化剂中要求拟薄水铝石的胶溶指数>85%。

为了得到稳定的拟薄水铝石溶胶人们做了许多工作探究影响拟薄水铝石胶溶性的因素，发现原因有很多，跟拟薄水铝石胶溶过程有关系，也跟拟薄水铝石自身的性能有关系。

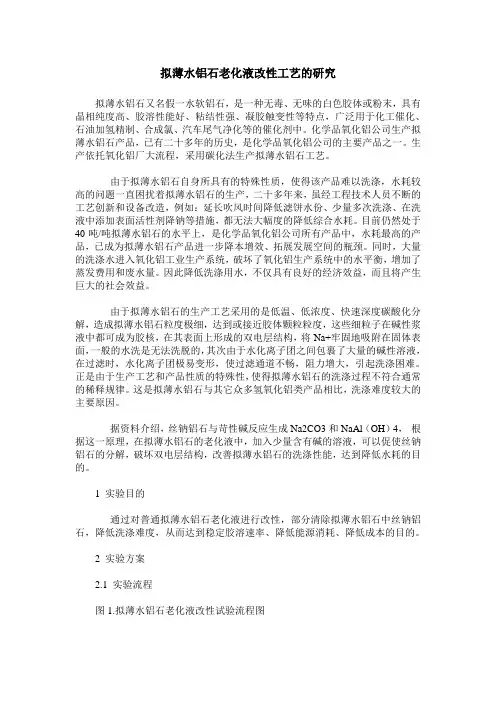

拟薄水铝石老化液改性工艺的研究拟薄水铝石又名假一水软铝石，是一种无毒、无味的白色胶体或粉末，具有晶相纯度高、胶溶性能好、粘结性强、凝胶触变性等特点，广泛用于化工催化、石油加氢精制、合成氯、汽车尾气净化等的催化剂中。

化学品氧化铝公司生产拟薄水铝石产品，已有二十多年的历史，是化学品氧化铝公司的主要产品之一。

生产依托氧化铝厂大流程，采用碳化法生产拟薄水铝石工艺。

由于拟薄水铝石自身所具有的特殊性质，使得该产品难以洗涤，水耗较高的问题一直困扰着拟薄水铝石的生产，二十多年来，虽经工程技术人员不断的工艺创新和设备改造，例如：延长吹风时间降低滤饼水份、少量多次洗涤、在洗液中添加表面活性剂降钠等措施，都无法大幅度的降低综合水耗。

目前仍然处于40吨/吨拟薄水铝石的水平上，是化学品氧化铝公司所有产品中，水耗最高的产品，已成为拟薄水铝石产品进一步降本增效、拓展发展空间的瓶颈。

同时，大量的洗涤水进入氧化铝工业生产系统，破坏了氧化铝生产系统中的水平衡，增加了蒸发费用和废水量。

因此降低洗涤用水，不仅具有良好的经济效益，而且将产生巨大的社会效益。

由于拟薄水铝石的生产工艺采用的是低温、低浓度、快速深度碳酸化分解，造成拟薄水铝石粒度极细，达到或接近胶体颗粒粒度，这些细粒子在碱性浆液中都可成为胶核，在其表面上形成的双电层结构，将Na+牢固地吸附在固体表面，一般的水洗是无法洗脱的，其次由于水化离子团之间包裹了大量的碱性溶液，在过滤时，水化离子团极易变形，使过滤通道不畅，阻力增大，引起洗涤困难。

正是由于生产工艺和产品性质的特殊性，使得拟薄水铝石的洗涤过程不符合通常的稀释规律。

这是拟薄水铝石与其它众多氢氧化铝类产品相比，洗涤难度较大的主要原因。

据资料介绍，丝钠铝石与苛性碱反应生成Na2CO3和NaAl（OH）4，根据这一原理，在拟薄水铝石的老化液中，加入少量含有碱的溶液，可以促使丝钠铝石的分解，破坏双电层结构，改善拟薄水铝石的洗涤性能，达到降低水耗的目的。

拟薄水铝石在催化剂中的含量
拟薄水铝石（pseudo-boehmite）是一种铝氧羟石，通常作为催化剂的载体或支撑体使用。

催化剂的性能和效果往往与拟薄水铝石的含量有关。

拟薄水铝石在催化剂中的含量通常是由具体的应用和催化剂设计所决定的。

这个含量会受到多种因素的影响，包括催化剂的类型、所需的比表面积、孔隙结构、活性组分的性质，以及特定反应的要求等。

一般来说，拟薄水铝石作为载体的含量可能在催化剂中占比较小的部分，而活性组分（催化剂中真正进行催化反应的部分）可能占据较大比例。

在实际制备催化剂的过程中，科研人员会通过实验和优化来确定最佳的成分和含量。

具体的含量可以在实验室中通过反复实验来确定，根据不同催化剂的性质和反应的特点，含量可能有所不同。

因此，一般没有固定的标准数值，而是需要根据具体情况进行调整。

如果您在特定的催化剂研究中需要确定拟薄水铝石的含量，建议参考相关文献、专利或催化剂制备的优化实验。

拟薄水铝石胶溶过程规律性研究王栋;石晓庆;高辉;翟佳宁;刘涛;高渊;孙树明;张忠东【摘要】考察了加酸速度、固含量、添加Al-Sol、磷、SiO2对拟薄水铝石胶溶过程pH值的影响,并对拟薄水铝石胶溶残留物进行了分析.结果表明,慢速加酸及高固含量使得拟薄水铝石胶溶及凝胶所耗酸量大大减少,但是高固含量情况下,拟薄水铝石胶体迅速凝胶;Al-Sol的加入,大大缓冲了拟薄水铝石胶溶体系的pH值,使得拟薄水铝石完全胶溶耗酸量大大增加;磷的加入,也使得体系的pH值变化比较缓和,拟薄水铝石完全胶溶耗酸量略有增加,但是体系的粘稠度有所改善;SiO2的加入,对拟薄水铝石胶溶的影响不大;拟薄水铝石胶溶残留物质主要是三水氧化铝,是一种很难被酸胶溶的物质.【期刊名称】《应用化工》【年(卷),期】2014(043)002【总页数】4页(P328-331)【关键词】拟薄水铝石;胶溶;酸化;pH值【作者】王栋;石晓庆;高辉;翟佳宁;刘涛;高渊;孙树明;张忠东【作者单位】中国石油兰州化工研究中心,甘肃兰州730060;中国石油兰州化工研究中心,甘肃兰州730060;中国石油兰州石化公司催化剂厂,甘肃兰州730060;中国石油兰州化工研究中心,甘肃兰州730060;中国石油兰州化工研究中心,甘肃兰州730060;中国石油兰州石化公司催化剂厂,甘肃兰州730060;中国石油兰州石化公司催化剂厂,甘肃兰州730060;中国石油兰州化工研究中心,甘肃兰州730060【正文语种】中文【中图分类】TQ624拟薄水铝石是一种结晶不很完整的氧化铝含水晶体，是含水量大于薄水铝石而晶粒粒径小于薄水铝石的铝氧化物，具有无毒、无味、无臭、径向纯度高、成型性能好、具有触变性凝胶等特点［1-2］，胶溶后具有良好的粘结性能，热处理还可以生成含丰富孔结构的γ-Al2O3。

因此，拟薄水铝石广泛应用于石油化工行业中，作为裂化、加氢和重整催化剂的粘结剂或载体［3］。

在FCC 催化剂中，拟薄水铝石的作用是活性基质和粘结剂，拟薄水铝石胶溶程度及其胶溶性能的波动常常会导致最终催化剂强度、孔体积、表观密度及反应性能的波动［4-5］。

《以自制拟薄水铝石为前驱体的SAPO-34合成及MTO催化性能研究》篇一一、引言随着石油资源的日益枯竭和环保要求的不断提高，寻找替代石油化工的绿色、可持续的化学品生产途径已成为研究热点。

甲醇制烯烃（MTO）技术是近年来发展迅速的一种绿色化工技术，其核心催化剂为SAPO-34分子筛。

SAPO-34分子筛具有较高的热稳定性、良好的烯烃选择性以及较高的催化活性，因此，其合成方法和催化性能研究具有重要的实际意义。

本文以自制拟薄水铝石为前驱体，探讨SAPO-34的合成方法及其在MTO反应中的催化性能。

二、实验部分（一）材料与试剂实验所用主要原料为拟薄水铝石、磷酸、有机模板剂等。

所有试剂均为分析纯，使用前未进一步处理。

（二）SAPO-34的合成以自制拟薄水铝石为前驱体，采用水热合成法合成SAPO-34分子筛。

具体步骤包括：将拟薄水铝石、磷酸、有机模板剂等按一定比例混合，调节pH值，转入反应釜中，在一定的温度和压力下进行水热反应。

反应结束后，经过滤、洗涤、干燥、煅烧等步骤，得到SAPO-34分子筛。

（三）MTO反应及催化性能评价将合成的SAPO-34分子筛用于MTO反应，以甲醇为原料，在固定床反应器中进行反应。

通过测定反应产物的组成和收率，评价SAPO-34的催化性能。

三、结果与讨论（一）SAPO-34的表征通过XRD、SEM、BET等手段对合成的SAPO-34进行表征。

结果表明，合成的SAPO-34具有较高的结晶度，形貌规整，比表面积大，孔容适中。

（二）SAPO-34的合成条件优化通过单因素实验和正交实验，优化了SAPO-34的合成条件。

结果表明，适宜的合成条件为：拟薄水铝石与磷酸的摩尔比为1:1，有机模板剂的含量为2wt%，反应温度为170℃，反应时间为72小时。

在此条件下，合成的SAPO-34具有较高的产率和催化性能。

（三）MTO反应及催化性能评价在优化的合成条件下，将合成的SAPO-34用于MTO反应。

《以自制拟薄水铝石为前驱体的SAPO-34合成及MTO催化性能研究》篇一一、引言在化学工程领域中，甲醇制烯烃（MTO）技术的进展已成为提升化学品产量及生产效率的重要途径。

作为关键环节，合成出高比表面积和适当结晶度的新型催化剂至关重要。

近年来，硅磷铝基（SAPO）材料因其在MTO过程中的高活性与选择性受到了广泛关注。

其中，SAPO-34因具备适宜的酸性、结构稳定性和优良的扩散性能而成为重要的催化剂材料。

本研究旨在以自制拟薄水铝石为前驱体，探讨SAPO-34的合成工艺及其在MTO过程中的催化性能。

二、材料与方法1. 实验材料本实验所使用的原料包括拟薄水铝石、硅源、磷源和其他辅助试剂。

所有原料均经过筛选和预处理，确保其纯度和活性。

2. 合成方法采用水热合成法，以自制拟薄水铝石为前驱体，结合特定比例的硅源和磷源进行SAPO-34的合成。

具体步骤包括：前驱体的制备、混合物料的配比、水热反应条件的选择等。

3. 催化性能评价通过甲醇转化率、烯烃选择性等指标对合成的SAPO-34催化剂进行MTO催化性能评价。

同时，采用多种表征手段（如XRD、SEM、BET等）对催化剂的结构和性能进行深入分析。

三、结果与讨论1. SAPO-34的合成与表征（1）XRD分析：合成的SAPO-34具有典型的特征峰，表明其具有正确的晶体结构。

（2）SEM观察：通过扫描电镜观察到SAPO-34的形貌特征，如颗粒大小和形状等。

（3）BET分析：催化剂的比表面积和孔结构对催化性能有重要影响，本实验合成的SAPO-34具有较高的比表面积和适宜的孔结构。

2. MTO催化性能评价在MTO反应中，合成的SAPO-34催化剂表现出较高的甲醇转化率和烯烃选择性。

通过改变反应条件，如温度、压力等，可以进一步优化催化剂的性能。

3. 催化剂稳定性分析经过多次循环实验，SAPO-34催化剂展现出良好的稳定性，其催化性能无明显下降。

这表明该催化剂具有良好的工业应用前景。
