下载文档原格式

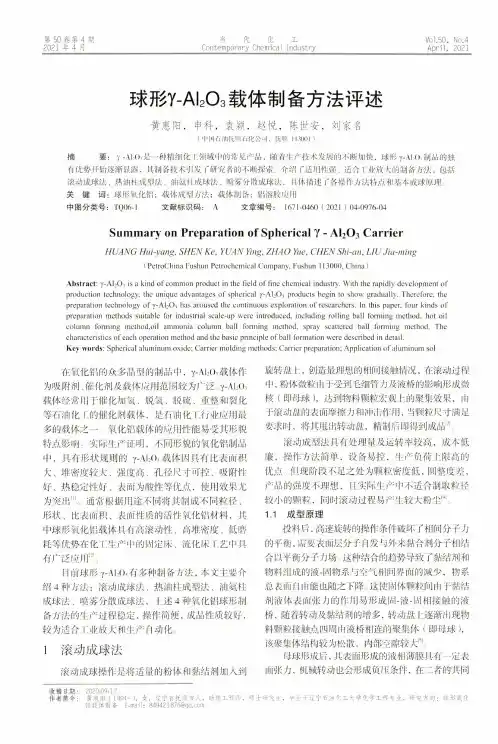

第50卷第4期 当 代化工 V 〇1.50, No .42021 年 4 月_______________________________Contemporary Chemical Industry _____________________________April , 2021球形Y -AI 2〇3载体制备方法评述黄惠阳，申科，袁颖，赵悦，陈世安，刘家名(屮国石油抚顺石化公4,抚顺mooi )摘 要：y -A W >,是一种精细化工领域中的常见产品，随着生产技术发展的不断加快，球形Y -A h 〇,制品的独有优势开始逐渐显露.其制备技术引发了研究者的不断探索介绍了适用性强、适合工业放大的制备方法，包括 滚动成球法、热油柱成型法、油氨柱成球法、喷雾分散成球法，a 体描述了各操作方法特点和基本成球原理 关键词：球形氧化铝；载体成型方法；载体制备；钔溶胶应用中图分类号：T Q 06-I文献标识码：A文章编号：1671-0460(2021)04-0976-04Summary on Preparation of Spherical Y - Al2〇3 CarrierHUANG Hui -yang , SHEN Ke , YUAN Ying , ZHAO Yue , CHENShi -an , LlUJia-ming(P e t r o C h i n a F u s h u n P e t r o c h e m i c a l C o m p a n y , F u s h u n 113000, C h i n a )Abstract: y -A l 2〇3 is a k i n d o f c o m m o n p r o d u c t in t h e f i e ld o f f i n e c h e m i c a l i n d u s t r y. W i t h t h e r a p i d l y d e v e l o p m e n t o fp r o d u c t i o n t e c h n o l o g y , t h e u n i q u e a d v a n t a g e s o f s p h e r i c a l y -A l 2〇3 p r o d u c t s b e g i n t o s h o w g r a d u a l l y. T h e r e f o r e , t h ep r e p a r a t i o n t e c h n o l o g y o f y -A l 2〇3 h a s a r o u s e d t h e c o n t i n u o u s e x p l o r a t i o n o f r e s e a r c h e r s. I n t hi s p a p e r , f o u r k i n d s o fp r e p a r a t i o n m e t h o d s s u i t a b l e f o r i n d u s t r i a l s c a l e -u p w e r e i n t r o d u c e d , i n c l u d i n g r o l l i n g b a l l f o r m i n g m e t h o d , h o t oil c o l u m n f o r m i n g m e t h o d ,o i l a m m o n i a c o l u m n b a l l f o r m i n g m e t h o d , s p r a y s c a t t e r e d b a l l f o r m i n g m e t h o d . T h e c h a r a c t e r i s t i c s o f e a c h o p e r a t i o n m e t h o d a n d t h e b a s i c p r i n c i p l e o f b a l l f o r m a t i o n w e r e d e s c r i b e d i n detail.Key words: S p h e r i c a l a l u m i n u m o x i d e ; C a r r i e r m o l d i n g m e t h o d s ; C a r r i e r p r e p a r a t i o n ; A p p l i c a t i o n o f a l u m i n u m s ol旋转盘上，创造最理想的相间接触情况，在滚动过程 中，粉体微粒由于受到毛细管力及液桥的影响形成微 核（即母球），达到物料颗粒宏观上的聚集效果，由 于滚动盘的表面摩擦力和冲击作用，当颗粒尺寸满足 要求时，将其甩出转动盘，精制后即得到成品P l :滚动成型法具有处理量及运转率较高，成本低 廉，操作方法简单，设备易控，生产负荷上限高的 优点但现阶段不足之处为颗粒密度低，圆整度差， 产品的强度不理想，且实际生产中不适合制取粒径 较小的颗粒，同时滚动过程易产生较大粉尘141 1.1成型原理投料后，高速旋转的操作条件破坏了相间分子力 的平衡，需要表面层分子自发与外来黏合剂分子相结 合以平衡分子力场：这种结合的趋势导致了黏结剂和 物料组成的液-间物系与空气相间界面的减少，物系 总表面自由能也随之下降:这使间体颗粒间由于黏结 剂液体表面张力的作用易形成同-液-N 相接触的液 桥，随着转动及黏结剂的增多，转动盘上逐渐出现物 料颗粒接触点四周由液桥相连的聚集体（即母球）， 该聚集体结构较为松散，内部空隙较大|51。
收稿日期：２０１５－０６－１８基金项目：中国石化催化剂有限公司科研项目（１３－０５－０１）基金资助第一作者：苗壮，女，工程师，博士研究生，从事催化剂载体性能研究工作；Ｔｅｌ：０１０－８１３３５６７２；Ｅ－ｍａｉｌ：ｍｉａｏｚｈｕａｎｇｃｏｃｏ＠ｓｉｎａ．ｃｎ通讯联系人：郝建薇，女，教授，博士，从事阻燃材料研究工作；Ｔｅｌ／Ｆａｘ：０１０－６８９１３０７５；Ｅ－ｍａｉｌ：ｈｊｗ＠ｂｉｔ．ｅｄｕ．ｃｎ文章编号：１００１－８７１９（２０１６）０３－０４９３－０８拟薄水铝石的胶溶性与结构的关系苗 壮１，２，史建公２，郝建薇１，范群波１，张 毅２，张敏宏２（１．北京理工大学材料科学与工程学院，北京１０００８１；２．中国石化催化剂（北京）有限公司，北京１０２４００）摘要：拟薄水铝石具有的独特胶溶性能在化工行业广泛应用，但不同拟薄水铝石的胶溶性差异明显。
采用ＦＴ－ＩＲ、ＤＳＣ、ＸＲＤ等手段考察了不同拟薄水铝石的胶溶指数与其结构的关系。
结果表明，拟薄水铝石胶溶过程及形成铝胶后，其晶体结构基本不变。
拟薄水铝石的胶溶性能与其表观物性无关，而与其结晶度有关。
结晶水含量决定铝羟基数量，进而决定拟薄水铝石结晶度和γ相转变温度；结晶水含量越多，结晶度越高，胶溶性越好。
拟薄水铝石的γ相转变温度与其胶溶指数呈负指数关系。
关 键 词：拟薄水铝石；胶溶性；结晶；黏结剂；胶体；氧化铝中图分类号：ＴＱ４２６．６５ 文献标识码：Ａ ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００１－８７１９．２０１６．０３．００８Ｒｅｌａｔｉｏｎｓｈｉｐ Ｂｅｔｗｅｅｎ Ｐｅｐｔｉｚａｔｉｏｎ ａｎｄ Ｓｔｒｕｃｔｕｒｅ ｏｆ Ｐｓｅｕｄｏ－ＢｏｅｈｍｉｔｅＭＩＡＯ Ｚｈｕａｎｇ１，２，ＳＨＩ Ｊｉａｎｇｏｎｇ２，ＨＡＯ Ｊｉａｎｗｅｉ １，ＦＡＮ Ｑｕｎｂｏ１，ＺＨＡＮＧ Ｙｉ ２，ＺＨＡＮＧ Ｍｉｎｈｏｎｇ２（１．Ｓｃｈｏｏｌ ｏｆ Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｂｅｉｊｉｎｇ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｂｅｉｊｉｎｇ１０００８１，Ｃｈｉｎａ；２．ＳＩＮＯＰＥＣ Ｃａｔａｌｙｓｔ（Ｂｅｉｊｉｎｇ）Ｃｏ．Ｌｔｄ．，Ｂｅｉｊｉｎｇ１０２４００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｐｓｅｕｄｏ－ｂｏｅｈｍｉｔｅ（ＰＢ）ｉｓ ｗｉｄｅｌｙ ｕｓｅｄ ｉｎ ｃｈｅｍｉｃａｌ ｉｎｄｕｓｔｒｙ ｂｅｃａｕｓｅ ｏｆ ｉｔｓ ｕｎｉｑｕｅｐｅｐｔｉｚａｔｉｏｎ ｐｒｏｐｅｒｔｉｅｓ，ｂｕｔ ｄｉｆｆｅｒｅｎｔ ＰＢ ｅｘｈｉｂｉｔｓ ｄｉｆｆｅｒｅｎｔ ｐｅｐｔｉｚａｂｉｌｉｔｙ．ＦＴ－ＩＲ，ＸＲＤ ａｎｄ ＤＳＣ ｗｅｒｅａｄｏｐｔｅｄ ｔｏ ｅｘｐｌｏｒｅ ｔｈｅ ｒｅｌａｔｉｏｎ ｂｅｔｗｅｅｎ ｐｅｐｔｉｚｉｎｇ ｉｎｄｅｘ ａｎｄ ｓｔｒｕｃｔｕｒｅ ｏｆ ＰＢ．Ｔｈｅ ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅｄｔｈａｔ ｔｈｅ ｃｒｙｓｔａｌ ｓｔｒｕｃｔｕｒｅ ｏｆ ＰＢ ｇｅｎｅｒａｌｌｙ ｒｅｍａｉｎｅｄ ｕｎｃｈａｎｇｅｄ ｔｈｒｏｕｇｈｏｕｔ ｔｈｅ ｐｅｐｔｉｚａｔｉｏｎ ｐｒｏｃｅｓｓ．Ｔｈｅ ｄｅｃｉｓｉｖｅ ｃａｕｓｅ ｏｆ ＰＢ ｐｅｐｔｉｚａｂｉｌｉｔｙ ｗａｓ ｎｏｔ ｉｔｓ ｂａｓｉｃ ｐｈｙｓｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｂｕｔ ｉｔｓ ｃｒｙｓｔａｌｌｉｚａｔｉｏｎｐｒｏｐｅｒｔｉｅｓ．Ｔｈｅ ａｍｏｕｎｔ ｏｆ ａｌｕｍｉｎｕｍ－ｈｙｄｒｏｘｙｌ ｇｒｏｕｐｓ ｄｅｐｅｎｄｅｄ ｏｎ ｔｈｅ ｃｏｎｔｅｎｔ ｏｆ ｃｒｙｓｔａｌ ｗａｔｅｒ ｉｎＰＢ，ｗｈｉｃｈ ｉｎｆｌｕｅｎｃｅｄ ｃｒｙｓｔａｌｌｉｎｉｔｙ ａｎｄγｐｈａｓｅ ｔｒａｎｓｉｔｉｏｎ ｔｅｍｐｅｒａｔｕｒｅ ｏｆ ＰＢ．Ｔｈｅ ｍｏｒｅ ｔｈｅ ａｍｏｕｎｔｏｆ ｃｒｙｓｔａｌ ｗａｔｅｒ，ｔｈｅ ｈｉｇｈｅｒ ｔｈｅ ｄｅｇｒｅｅ ｏｆ ｃｒｙｓｔａｌｌｉｎｉｔｙ，ａｎｄ ｔｈｅ ｂｅｔｔｅｒ ｔｈｅ ｐｅｐｔｉｚａｂｉｌｉｔｙ ｏｆ ＰＢ．Ｔｈｅｒｅｗａｓ ａ ｎｅｇａｔｉｖｅ ｅｘｐｏｎｅｎｔｉａｌ ｒｅｌａｔｉｏｎ ｂｅｔｗｅｅｎ ｐｅｐｔｉｚｉｎｇ ｉｎｄｅｘ ａｎｄγｐｈａｓｅ ｔｒａｎｓｉｔｉｏｎ ｔｅｍｐｅｒａｔｕｒｅｏｆ ＰＢ．Ｋｅｙ ｗｏｒｄｓ：ｐｓｅｕｄｏ－ｂｏｅｈｍｉｔｅ；ｐｅｐｔｉｚａｔｉｏｎ；ｃｒｙｓｔａｌｌｉｚａｔｉｏｎ；ａｄｈｅｓｉｖｅ；ｃｏｌｌｏｉｄ；ａｌｕｍｉｎａ 拟薄水铝石（Ｐｓｅｕｄｏ－ｂｏｅｈｍｉｔｅ，ＰＢ）化学式为ＡｌＯＯＨ·ｎＨ２Ｏ（０．０８＜ｎ＜０．６２）［１］，通常被认定是结晶不完全的勃姆石（Ｂｏｅｈｍｉｔｅ）。
第50卷第5期2021年5月应用化工Applied Chemical Indust/Vo.50No.5May2021拟薄水铝石性质及其胶溶性能研究杨柳S胡海强1，任靖S殷喜平1，郑晴晴2,桂建洲2,赵保槐S李柯志1(1-中国石化催化剂有限公司工程技术研究院，北京1101122天津工业大学化学与化工学院，天津300387)摘要:采用XRD、XRF、FTIR、激光粒度、热分析等研究了不同方法制备的拟薄水铝石物化性质，并分析了其胶溶性能。
结果表明,不同方法制备的拟薄水铝石结晶度、晶粒尺寸、颗粒尺寸、晶粒聚集程度、元素组成、结构％基、胶溶性能差异明显;拟薄水铝石的结晶度越高，则晶粒尺寸越大,7环0。
3转变温度越高，胶溶性能越好;拟薄水铝石的胶溶过程与其表面部分能够与氢离子结合的活性％基有关，与其颗粒尺寸、晶粒聚集程度、元素组成无显著关联关系。
关键词:拟薄水铝石;胶溶;结晶度;％基;晶粒尺寸;颗粒尺寸中图分类号:TQ426-5文献标识码：A文章编号：1671-3206(2021)05-1311-04Sthdy on the character of pseudo-Foehmite andits pe/tizing propertyYANG Liu，HU Hai-qiang'，REN Jing1，YIA Xi-ping'，ZHENG Qing-qing'1，GUI Jian-zhou2，ZHA0Bao-Cuai1，LI Ke-zhi1(1.Insititutc of Enginee/ng Technomgy，SINOPEC Catalyst Co.，Lth.，Beijing110112,China;2.Colleac of Chemistry and Chemical Enginee/ng,Tianjin Polytechnic University,Tianjin300387,China)Abstract:The physical and chemical propeyias of pseudo-boehmite prepared by d/Wrent methods were studod usongXRD，XRF，FTNR，TG，eas*egeanueaeotyand th*oep*ptoWongpeop*etyw*e anaeyW*d.Th*e-suetsshow thatceysta e onoty，geaon soW*，paetoce soW*，d*ge**oegeaon aggegatoon，*em*ntcomposotoon，steuctue*hydeoyyegeoup and p*pt oWong p eop*ety o eps*udo-bo*hm ot p epa ed bydo e entm*thodsae doe-ee*ntobeoousey.Th*p*ptoWatoon ond*yossognoeocanteya e ctd by th*amount o eac od，and once*as*swoth the increase of the amount of acid.The higher the c/stal/nity of pseudo-boehmite,the lar/ar the grain size,the higher the&环OO3Oansition temp/atura,and the b/tar the peptizing prop/ty.The peptizing p oce s os eeated totheactoeehyd oyyegoup whoch can combonewoth hyd ogen oon，and thepeptoWatoon peeomancehasnothongtodowoth patoceesoee，cystaegaon aggegatoon degeeand eeementcomposotoon. Key worts:pseudo-boehmite;peptization;crysO/inCy；hydroxy-group;grain size；p/OOe size拟薄水铝石是一种结晶度低、具有空间网状结构的无毒粉末⑴，既可以作为催化剂载体,也可以与硝酸、盐酸等反应，作为黏结剂而广泛应用(2T)'拟薄水铝石性质对催化剂的性能有至关重要的影响,很多学者对其进行了大量的研究。
制备条件对拟薄水铝石胶溶性的影响杨玉旺，戴清，高旭东【摘要】摘要:采用铝酸钠－硝酸铝法制备拟薄水铝石。
研究了制备过程中影响拟薄水铝石胶溶指数的工艺条件如中和温度、中和pH 值以及老化时间等，结果表明，当中和温度为50 ～60 ℃、pH 值在6.0 ～7.5 以及老化时间控制在0.5 ～1 h 之内可以得到胶溶指数高于85%的拟薄水铝石。
通过用不同胶溶指数的拟薄水铝石制成氧化铝载体表明，随着拟薄水铝石胶溶指数的变大，载体的强度增加。
【期刊名称】广州化工【年(卷),期】2014(000)015【总页数】3【关键词】关键词:拟薄水铝石;胶溶指数;载体;压碎强度拟薄水铝石是制取活性氧化铝的中间产物，每摩尔Al2O3中含有1.4 ～2.0 摩尔的H2O，加热转化成γ－Al2O3，广泛用于吸附剂、催化剂［1－2］。
在石油化工领域，拟薄水铝石大部分用于催化剂载体的制备，酸化胶溶后的拟薄水铝石溶胶作为载体制备过程中的粘结剂，其胶溶性质的好坏，直接影响载体以及催化剂的孔结构、抗压碎强度，进而影响催化剂性能［3－4］。
拟薄水铝石的制备工艺路线方法很多，根据原料来分的话可以分为醇铝法、铝盐中和法和碳化法等［5－10］。
本文中采用铝酸钠与硝酸铝中和的方法制备拟薄水铝石，研究如原料浓度、反应温度等各制备工艺条件对拟薄水铝石胶溶指数的影响。
1 实验部分1.1 原料铝酸钠，由工业氢氧化铝自制;氢氧化钠，工业级，型号IS－IT－Ⅰ;硝酸铝(含结晶水)，工业级。
1.2 拟薄水铝石制备工艺采用铝酸钠—硫酸铝法，经过成胶、老化、洗涤以及干燥等步骤制备拟薄水铝石。
1.3 分析测试及表征方法胶溶指数(DI)的测定:称取10 g 筛分小于200 目的拟薄水铝石(分析其氧化铝质量百分含量X1)于250 mL 锥形瓶中，加入适量蒸馏水，开动搅拌，加入适量硝酸，继续搅拌10 min后，离心分离，倒出上层悬浊液，称取质量(G)，分析其氧化铝质量百分含量(X2)，然后计算胶溶指数:DI=GX2/10X1。

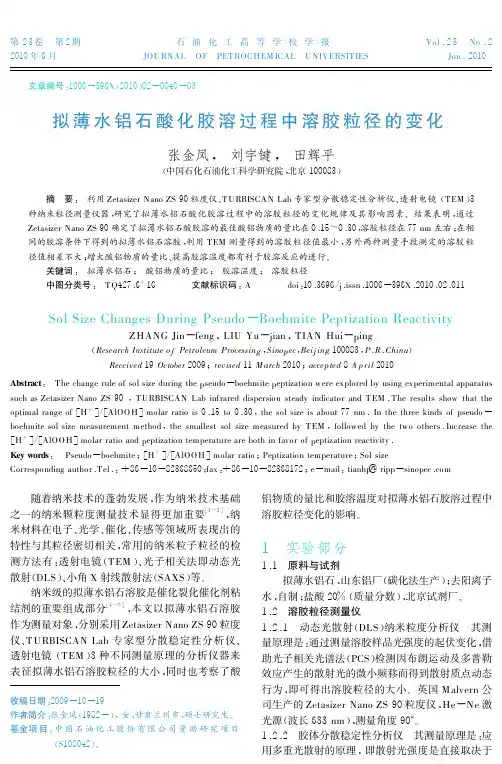

第２３卷 第２期 石油化工高等学校学报 Ｖｏｌ．２３ Ｎｏ．２２０１０年６月 ＪＯＵＲＮＡＬ ＯＦ ＰＥＴＲＯＣＨＥＭＩＣＡＬ ＵＮＩＶＥＲＳＩＴＩＥＳ Ｊｕｎ．２０１０ 文章编号：１００６－３９６Ｘ（２０１０）０２－００４０－０３拟薄水铝石酸化胶溶过程中溶胶粒径的变化张金凤， 刘宇键， 田辉平（中国石化石油化工科学研究院，北京１０００８３）摘 要： 利用ＺｅｔａｓｉｚｅｒＮａｎｏＺＳ９０粒度仪、ＴＵＲＢＩＳＣＡＮＬａｂ专家型分散稳定性分析仪、透射电镜（ＴＥＭ）３种纳米粒径测量仪器，研究了拟薄水铝石酸化胶溶过程中的溶胶粒径的变化规律及其影响因素。
结果表明，通过ＺｅｔａｓｉｚｅｒＮａｎｏＺＳ９０确定了拟薄水铝石酸胶溶的最佳酸铝物质的量比在０．１５～０．３０，溶胶粒径在７７ｎｍ左右；在相同的胶溶条件下得到的拟薄水铝石溶胶，利用ＴＥＭ测量得到的溶胶粒径值最小，另外两种测量手段测定的溶胶粒径值相差不大；增大酸铝物质的量比、提高胶溶温度都有利于胶溶反应的进行。
关键词： 拟薄水铝石； 酸铝物质的量比； 胶溶温度； 溶胶粒径中图分类号： ＴＱ４２７．６＋１６ 文献标识码：Ａ ｄｏｉ：１０．３６９６／ｊ．ｉｓｓｎ．１００６－３９６Ｘ．２０１０．０２．０１１ＳｏｌＳｉｚｅＣｈａｎｇｅｓＤｕｒｉｎｇＰｓｅｕｄｏ－ＢｏｅｈｍｉｔｅＰｅｐｔｉｚａｔｉｏｎＲｅａｃｔｉｖｉｔｙＺＨＡＮＧＪｉｎ－ｆｅｎｇ，ＬＩＵＹｕ－ｊｉａｎ，ＴＩＡＮＨｕｉ－ｐｉｎｇ（ＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅｏｆＰｅｔｒｏｌｅｕｍＰｒｏｃｅｓｓｉｎｇ，Ｓｉｎｏｐｅｃ，Ｂｅｉｊｉｎｇ１０００８３，Ｐ．Ｒ．Ｃｈｉｎａ）Ｒｅｃｅｉｖｅｄ１９Ｏｃｔｏｂｅｒ２００９；ｒｅｖｉｓｅｄ１１Ｍａｒｃｈ２０１０；ａｃｃｅｐｔｅｄ８Ａｐｒｉｌ２０１０Ａｂｓｔｒａｃｔ： Ｔｈｅｃｈａｎｇｅｒｕｌｅｏｆｓｏｌｓｉｚｅｄｕｒｉｎｇｔｈｅｐｓｅｕｄｏ－ｂｏｅｈｍｉｔｅｐｅｐｔｉｚａｔｉｏｎｗｅｒｅｅｘｐｌｏｒｅｄｂｙｕｓｉｎｇｅｘｐｅｒｉｍｅｎｔａｌａｐｐａｒａｔｕｓｓｕｃｈａｓＺｅｔａｓｉｚｅｒＮａｎｏＺＳ９０，ＴＵＲＢＩＳＣＡＮＬａｂｉｎｆｒａｒｅｄｄｉｓｐｅｒｓｉｏｎｓｔｅａｄｙｉｎｄｉｃａｔｏｒａｎｄＴＥＭ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｏｐｔｉｍａｌｒａｎｇｅｏｆ［Ｈ＋］／［ＡｌＯＯＨ］ｍｏｌａｒｒａｔｉｏｉｓ０．１５ｔｏ０．３０，ｔｈｅｓｏｌｓｉｚｅｉｓａｂｏｕｔ７７ｎｍ．Ｉｎｔｈｅｔｈｒｅｅｋｉｎｄｓｏｆｐｓｅｕｄｏ－ｂｏｅｈｍｉｔｅｓｏｌｓｉｚｅｍｅａｓｕｒｅｍｅｎｔｍｅｔｈｏｄ，ｔｈｅｓｍａｌｌｅｓｔｓｏｌｓｉｚｅｍｅａｓｕｒｅｄｂｙＴＥＭ，ｆｏｌｌｏｗｅｄｂｙｔｈｅｔｗｏｏｔｈｅｒｓ．Ｉｎｃｒｅａｓｅｔｈｅ［Ｈ＋］／［ＡｌＯＯＨ］ｍｏｌａｒｒａｔｉｏａｎｄｐｅｐｔｉｚａｔｉｏｎｔｅｍｐｅｒａｔｕｒｅａｒｅｂｏｔｈｉｎｆａｖｏｒｏｆｐｅｐｔｉｚａｔｉｏｎｒｅａｃｔｉｖｉｔｙ．Ｋｅｙｗｏｒｄｓ： Ｐｓｅｕｄｏ－ｂｏｅｈｍｉｔｅ；［Ｈ＋］／［ＡｌＯＯＨ］ｍｏｌａｒｒａｔｉｏ；Ｐｅｐｔｉｚａｔｉｏｎｔｅｍｐｅｒａｔｕｒｅ；ＳｏｌｓｉｚｅＣｏｒｒｅｓｐｏｎｄｉｎｇａｕｔｈｏｒ．Ｔｅｌ．：＋８６－１０－８２３６８６５０；ｆａｘ：＋８６－１０－８２３６８１７２；ｅ－ｍａｉｌ：ｔｉａｎｈｐ＠ｒｉｐｐ－ｓｉｎｏｐｅｃ．ｃｏｍ 随着纳米技术的蓬勃发展，作为纳米技术基础之一的纳米颗粒度测量技术显得更加重要［１－３］，纳米材料在电子、光学、催化、传感等领域所表现出的特性与其粒径密切相关，常用的纳米粒子粒径的检测方法有：透射电镜（ＴＥＭ）、光子相关法即动态光散射（ＤＬＳ）、小角Ｘ射线散射法（ＳＡＸＳ）等。
