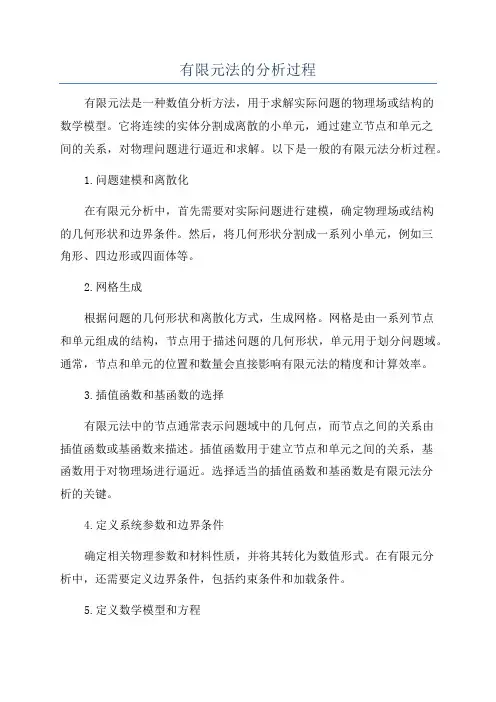

有限元法的分析过程有限元法是一种数值分析方法,用于求解实际问题的物理场或结构的数学模型。
它将连续的实体分割成离散的小单元,通过建立节点和单元之间的关系,对物理问题进行逼近和求解。
以下是一般的有限元法分析过程。
1.问题建模和离散化在有限元分析中,首先需要对实际问题进行建模,确定物理场或结构的几何形状和边界条件。
然后,将几何形状分割成一系列小单元,例如三角形、四边形或四面体等。
2.网格生成根据问题的几何形状和离散化方式,生成网格。
网格是由一系列节点和单元组成的结构,节点用于描述问题的几何形状,单元用于划分问题域。
通常,节点和单元的位置和数量会直接影响有限元法的精度和计算效率。
3.插值函数和基函数的选择有限元法中的节点通常表示问题域中的几何点,而节点之间的关系由插值函数或基函数来描述。
插值函数用于建立节点和单元之间的关系,基函数用于对物理场进行逼近。
选择适当的插值函数和基函数是有限元法分析的关键。
4.定义系统参数和边界条件确定相关物理参数和材料性质,并将其转化为数值形式。
在有限元分析中,还需要定义边界条件,包括约束条件和加载条件。
5.定义数学模型和方程根据问题的物理场或结构和所选择的基函数,建立数学模型和方程。
有限元方法可以用来建立线性方程、非线性方程、静态问题、动态问题等。
具体建立数学模型和方程的过程需要根据问题的特点进行。
6.组装刚度矩阵和力载荷向量根据离散化的节点和单元,组装刚度矩阵和力载荷向量。
刚度矩阵描述节点之间的刚度关系,力载荷向量描述外部加载的作用力。
7.求解代数方程通过求解代数方程,确定节点的位移或物理场的数值解。
通常,使用迭代方法或直接求解线性方程组的方法来求解。
8.后处理和分析得到数值解后,可以进行后处理和分析。
包括计算节点和单元的应变、应力等物理量,进行矫正和验证计算结果的正确性。
还可以通过有限元法的网格适应性来优化问题的计算效率和精度。
以上是一般的有限元法分析过程,具体的步骤和方法可能会因不同的问题而有所不同。
UG有限元分析步骤精选整理.doc
1. 准备模型:首先,在UG中绘制需要分析的零件或装配体的3D模型。
确保模型的几何尺寸和材料等参数设置正确。
2. 网格划分:将模型分割成许多小单元,称为网格单元。
这些单元的大小和形状应
该足够小和简单,以便于计算程序的处理。
3. 材料属性定义:为每个网格单元定义材料性质。
这些属性包括弹性模量、泊松比、密度等。
4. 约束条件设置:定义所有约束条件,如边界约束、支撑条件等。
这些条件对应于
被分析部件的实际使用场景。
5. 载荷应用:将载荷应用于模型。
这些载荷可以是静态或动态载荷、温度载荷等,
也可以模拟外部力或压力。
6. 求解模型:选定求解器,使用许多数学方法解决数学方程,以有效地计算应力、
应变和变形等设计参数。
7. 结果分析:对有限元分析的各个方面进行评估和评估,检查计算的准确性和可靠性。
这些结果可以用于优化设计,以改进零件或装配体的性能。
8. 优化设计:如果有必要,使用有限元分析的结果来重新设计零件或装配体,并在
再次进行分析前进行修改。
总之,UG有限元分析是一种重要的工具,用于设计和生产过程中的性能优化和验证。
这个步骤需要正确的建模和分析,以确保计算是精确和可靠的。

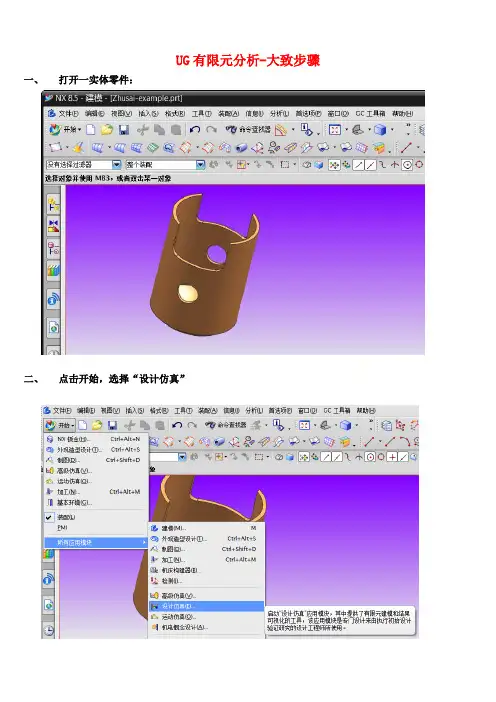

UG有限元分析-大致步骤一、打开一实体零件:
二、点击开始,选择“设计仿真”
三、点设计仿真后会自动跳出“新建FEM和仿真”窗口,点击“确定”
四、确定新建FEM和仿真后,会自动跳出“新建解决方案”窗口,点击“确定”
五、指派材料,点击零件,选择所需要指派的材料,点击“确定”,本例为steel
六、生成网格,以3D四面网格为例:选择网格-输入网格参数,单元大小
七、固定约束,选择所需要约束的面,本例的两个孔为固定约束
八、作用载荷,选择作用力的面,输入压力的大小,本例按单位面积的承压
九、求解,选择求解命令,点击确定
十、求解运算,系统会自动运算,显示作业已完成时,可以关闭监视器窗口
十一、导入求解结果,选择文件所在的路径,结果文件为 .op2, 点击确定
十二、查看有限元分析结果:
十三、编辑注释,可以显示相关参数:
十四、动画播放,点击动画播放按键,可以设置动态播放速度的快慢。

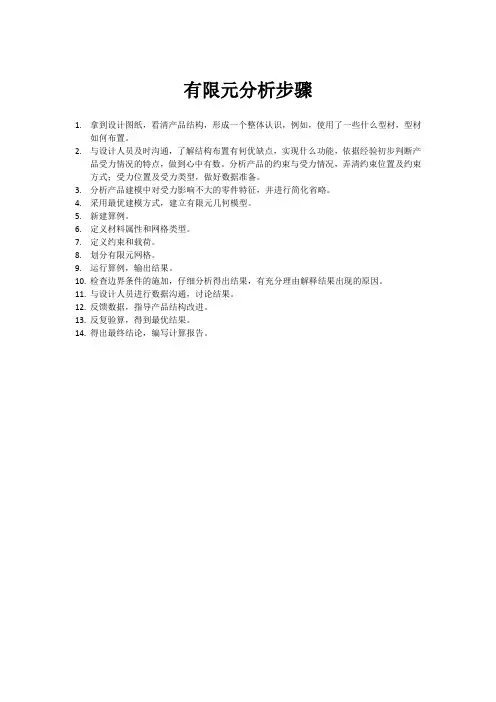

有限元分析步骤
1.拿到设计图纸,看清产品结构,形成一个整体认识,例如,使用了一些什么型材,型材
如何布置。
2.与设计人员及时沟通,了解结构布置有何优缺点,实现什么功能,依据经验初步判断产
品受力情况的特点,做到心中有数。
分析产品的约束与受力情况,弄清约束位置及约束方式;受力位置及受力类型,做好数据准备。
3.分析产品建模中对受力影响不大的零件特征,并进行简化省略。
4.采用最优建模方式,建立有限元几何模型。
5.新建算例。
6.定义材料属性和网格类型。
7.定义约束和载荷。
8.划分有限元网格。
9.运行算例,输出结果。
10.检查边界条件的施加,仔细分析得出结果,有充分理由解释结果出现的原因。
11.与设计人员进行数据沟通,讨论结果。
12.反馈数据,指导产品结构改进。
13.反复验算,得到最优结果。
14.得出最终结论,编写计算报告。

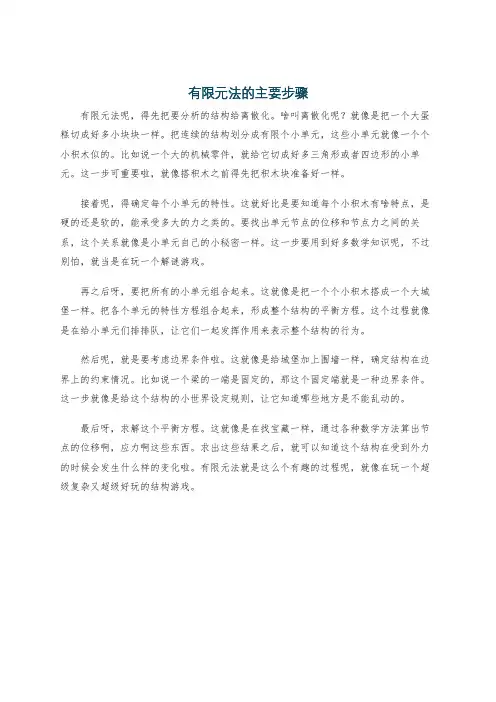

有限元法的主要步骤
有限元法呢,得先把要分析的结构给离散化。
啥叫离散化呢?就像是把一个大蛋糕切成好多小块块一样。
把连续的结构划分成有限个小单元,这些小单元就像一个个小积木似的。
比如说一个大的机械零件,就给它切成好多三角形或者四边形的小单元。
这一步可重要啦,就像搭积木之前得先把积木块准备好一样。
接着呢,得确定每个小单元的特性。
这就好比是要知道每个小积木有啥特点,是硬的还是软的,能承受多大的力之类的。
要找出单元节点的位移和节点力之间的关系,这个关系就像是小单元自己的小秘密一样。
这一步要用到好多数学知识呢,不过别怕,就当是在玩一个解谜游戏。
再之后呀,要把所有的小单元组合起来。
这就像是把一个个小积木搭成一个大城堡一样。
把各个单元的特性方程组合起来,形成整个结构的平衡方程。
这个过程就像是在给小单元们排排队,让它们一起发挥作用来表示整个结构的行为。
然后呢,就是要考虑边界条件啦。
这就像是给城堡加上围墙一样,确定结构在边界上的约束情况。
比如说一个梁的一端是固定的,那这个固定端就是一种边界条件。
这一步就像是给这个结构的小世界设定规则,让它知道哪些地方是不能乱动的。
最后呀,求解这个平衡方程。
这就像是在找宝藏一样,通过各种数学方法算出节点的位移啊,应力啊这些东西。
求出这些结果之后,就可以知道这个结构在受到外力的时候会发生什么样的变化啦。
有限元法就是这么个有趣的过程呢,就像在玩一个超级复杂又超级好玩的结构游戏。

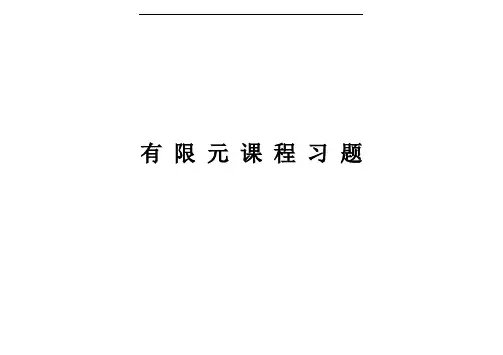

有限元课程习题1、试简要阐述有限元分析的基本步骤主要有哪些。
有限元分析的主要步骤主要有:1、结构的离散化2、单元分析。
选择位移函数、根据几何方程建立应变与位移的关系、根据物理方程建立应力与位移的关系、根据虚功原理建立节点力与节点位移的关系(单元刚度方程)3、等效节点载荷计算4、整体分析,建立整体刚度方程2、有限元网格划分的基本原则是什么?提出图示网格划分中不合理的地方。
有限元划分网格的基本原则是:1、拓朴正确性原则。
即单元间是靠单元顶点、或单元边、或单元面连接2、几何保形原则。
即网格划分后,单元的集合为原结构近似3、特性一致原则。
即材料相同,厚度相同4、单元形状优良原则。
单元边、角相差尽可能小5、密度可控原则。
即在保证一定精度的前提下,网格尽可能稀疏一些(a)单元间没有考虑节点相联(b)网格形状太差,单元边长相差太大(c)没有考虑对称性,单元边长相差太大3、分别指出图示平面结构划分为什么单元?有多少个节点?多少个自由度?(a)桁架结构模型• 划分为杆单元, 8个节点,12个自由度出师表两汉:诸葛亮先帝创业未半而中道崩殂,今天下三分,益州疲弊,此诚危急存亡之秋也。
然侍卫之臣不懈于内,忠志之士忘身于外者,盖追先帝之殊遇,欲报之于陛下也。
诚宜开张圣听,以光先帝遗德,恢弘志士之气,不宜妄自菲薄,引喻失义,以塞忠谏之路也。
宫中府中,俱为一体;陟罚臧否,不宜异同。
若有作奸犯科及为忠善者,宜付有司论其刑赏,以昭陛下平明之理;不宜偏私,使内外异法也。
侍中、侍郎郭攸之、费祎、董允等,此皆良实,志虑忠纯,是以先帝简拔以遗陛下:愚以为宫中之事,事无大小,悉以咨之,然后施行,必能裨补阙漏,有所广益。
将军向宠,性行淑均,晓畅军事,试用于昔日,先帝称之曰“能”,是以众议举宠为督:愚以为营中之事,悉以咨之,必能使行阵和睦,优劣得所。
亲贤臣,远小人,此先汉所以兴隆也;亲小人,远贤臣,此后汉所以倾颓也。
先帝在时,每与臣论此事,未尝不叹息痛恨于桓、灵也。

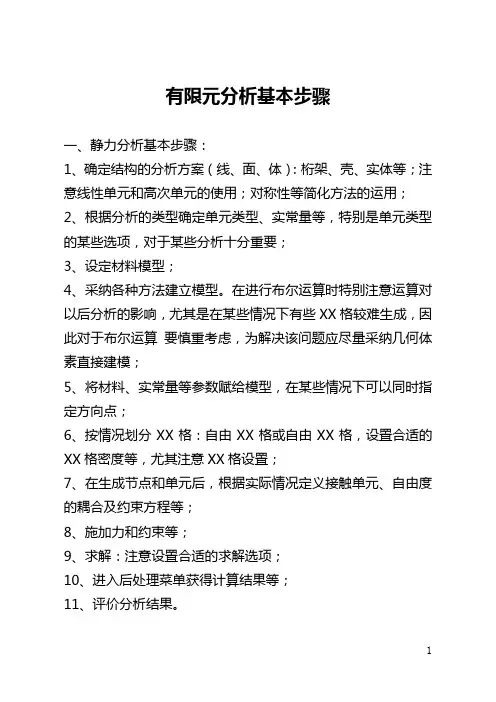

有限元分析基本步骤一、静力分析基本步骤:1、确定结构的分析方案(线、面、体):桁架、壳、实体等;注意线性单元和高次单元的使用;对称性等简化方法的运用;2、根据分析的类型确定单元类型、实常量等,特别是单元类型的某些选项,对于某些分析十分重要;3、设定材料模型;4、采纳各种方法建立模型。
在进行布尔运算时特别注意运算对以后分析的影响,尤其是在某些情况下有些XX格较难生成,因此对于布尔运算要慎重考虑,为解决该问题应尽量采纳几何体素直接建模;5、将材料、实常量等参数赋给模型,在某些情况下可以同时指定方向点;6、按情况划分XX格:自由XX格或自由XX格,设置合适的XX格密度等,尤其注意XX格设置;7、在生成节点和单元后,根据实际情况定义接触单元、自由度的耦合及约束方程等;8、施加力和约束等;9、求解:注意设置合适的求解选项;10、进入后处理菜单获得计算结果等;11、评价分析结果。
二、模态分析基本步骤模态分析用于计算线性结构的自振频率及振形。
1、建立模型:只有线性效应;2、确定采纳何种计算方法:子空间法、分块法、能量法、缩减法、阻尼法等;3、计算:分析模型特征值;4、扩展模态:分析模型特征向量;计算应力;5、进入后处理菜单获得计算结果等。
6、评价分析结果。
三、谐响应分析基本步骤谐响应分析用于确定线性结构对随时间按正弦曲线变化的载荷的响应。
1、建模首先进行模态分析;2、获得模态分析结果;以上两步的计算主要为获得模态数值,在下一步的谐分析中确定频率的变化范围,谐分析时应定义阻尼否则可能响应无限大。
3、开始谐响应分析:完全法、缩减法、模态叠加法等,注意选择合适的方法;4、施加载荷并且指定频率范围等;5、求解;6、获得分析结果:进入后处理。
7、评价分析结果。
四、瞬态动力学分析瞬态动力学分析(亦称时间历程分析)用于确定承受任意的随时间变化载荷结构的动力学响应。
1、建模;2、选择分析类型和选项;3、规定边界条件和初始条件;4、施加时间历程载荷并求解;5、评价分析结果。

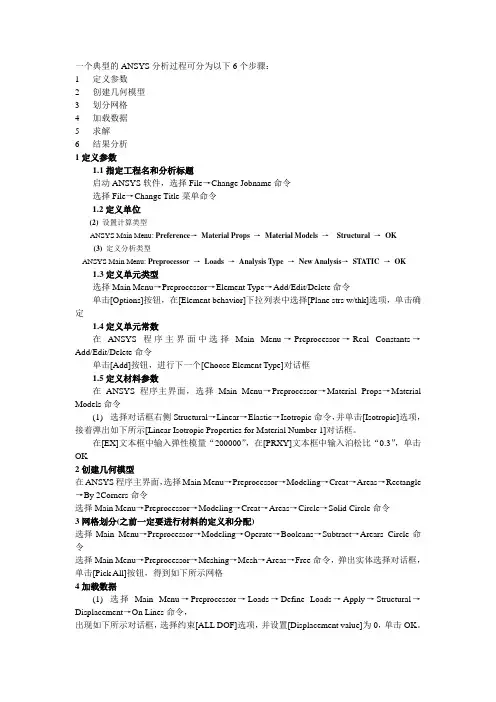

一个典型的ANSYS分析过程可分为以下6个步骤:1定义参数2创建几何模型3划分网格4加载数据5求解6结果分析1定义参数1.1指定工程名和分析标题启动ANSYS软件,选择File→Change Jobname命令选择File→Change Title菜单命令1.2定义单位(2) 设置计算类型ANSYS Main Menu: Preference→Material Props →Material Models →Structural →OK(3) 定义分析类型ANSYS Main Menu: Preprocessor →Loads →Analysis Type →New Analysis→STATIC →OK1.3定义单元类型选择Main Menu→Preprocessor→Element Type→Add/Edit/Delete命令单击[Options]按钮,在[Element behavior]下拉列表中选择[Plane strs w/thk]选项,单击确定1.4定义单元常数在ANSYS程序主界面中选择Main Menu→Preprocessor→Real Constants→Add/Edit/Delete命令单击[Add]按钮,进行下一个[Choose Element Type]对话框1.5定义材料参数在ANSYS程序主界面,选择Main Menu→Preprocessor→Material Props→Material Models命令(1)选择对话框右侧Structural→Linear→Elastic→Isotropic命令,并单击[Isotropic]选项,接着弹出如下所示[Linear Isotropic Properties for Material Number 1]对话框。
在[EX]文本框中输入弹性模量“200000”,在[PRXY]文本框中输入泊松比“0.3”,单击OK2创建几何模型在ANSYS程序主界面,选择Main Menu→Preprocessor→Modeling→Creat→Areas→Rectangle →By 2Corners命令选择Main Menu→Preprocessor→Modeling→Creat→Areas→Circle→Solid Circle命令3网格划分(之前一定要进行材料的定义和分配)选择Main Menu→Preprocessor→Modeling→Operate→Booleans→Subtract→Arears Circle命令选择Main Menu→Preprocessor→Meshing→Mesh→Areas→Free命令,弹出实体选择对话框,单击[Pick All]按钮,得到如下所示网格4加载数据(1)选择Main Menu→Preprocessor→Loads→Define Loads→Apply→Structural→Displacement→On Lines命令,出现如下所示对话框,选择约束[ALL DOF]选项,并设置[Displacement value]为0,单击OK。
一个典型的AN SY S分析过程可分为以下6个步骤:1定义参数2创建几何模型3划分网格4加载数据5求解6结果分析1定义参数1.1指定工程名和分析标题启动ANSYS软件,选择File→ChangeJobname命令选择File→Change Title菜单命令1.2定义单位(2) 设置计算类型ANSYS Main Menu: Prefere nce→Materia l Props →Materia l Models→Structu ral →OK(3) 定义分析类型ANSYS Main Menu: Preproc essor→Loads →Analysi s Type →New Analysi s→STATIC→OK1.3定义单元类型选择MainMenu→Preprocessor→Element Type→Add/Edit/Delete命令单击[Options]按钮,在[Element behavio r]下拉列表中选择[Plane strs w/thk]选项,单击确定1.4定义单元常数在ANSYS程序主界面中选择MainMenu→Preprocessor→Real Constan ts→Add/Edit/Delete命令单击[Add]按钮,进行下一个[ChooseElement Type]对话框1.5定义材料参数在ANSYS程序主界面,选择MainMenu→Preprocessor→Materia l Props→Materia l Models命令(1)选择对话框右侧S truct ural→Linear→Elastic→Isotropi c命令,并单击[Isotropi c]选项,接着弹出如下所示[LinearIsotropi c Properti es for Materia l Number 1]对话框。
有限元分析原理与步骤
有限元分析是一种数值计算方法,用于解决工程结构的力学问题。
它将任意复杂的结构分割成为若干个简单的子结构,通过数学模型和计算机软件进行力学分析。
有限元分析的步骤如下:
1. 建立几何模型:根据实际结构的几何形状,使用CAD软件
或者手工绘图等方式建立三维或二维模型。
2. 网格划分:将结构模型划分成若干个小单元,如三角形、四边形或六边形等,这些小单元构成了有限元网格。
3. 选择适当的元素类型:根据结构的特性选择合适的元素类型,如杆件元、梁单元、板单元等。
4. 建立整体刚度矩阵:根据每个小单元的几何形状和材料性质,计算每个小单元的刚度矩阵,将其组装成整个结构的刚度矩阵。
5. 施加边界条件:确定结构的边界条件,如固定支座、约束等。
6. 施加荷载:施加力、压力、温度等荷载条件。
7. 求解方程:通过求解结构的刚度方程,得到结构的位移、应力、应变等结果。
8. 后处理结果:根据求解得到的结果,进行结果的可视化及分
析。
通过以上步骤,有限元分析可以提供结构的力学性能分析,如应力、应变、变形等,为工程设计和优化提供参考依据。
有限元法的基本步骤有限元法是一种用于求解较为复杂的实际工程问题的数值分析方法。
它将一个连续的物体或系统划分为许多小的单元,然后通过建立在这些单元上的数学方程来模拟和求解实际问题。
在这篇文章中,我们将探讨有限元法的基本步骤,并深入讨论其原理和应用。
1. 确定问题的边界和几何形状在使用有限元法求解实际问题之前,需要先确定问题的边界和几何形状。
通常情况下,问题的边界需要定义为固定边界或自由边界,以便在数学模型中进行处理。
问题的几何形状也需要被建模和描述,这样才能得到准确的计算结果。
2. 划分网格划分网格是有限元法中非常重要的一步。
网格划分是将问题的几何形状划分为一系列小的单元。
这些小单元称为有限元,它们可以是三角形、四边形或其他形状。
网格的划分需要根据问题的几何形状和求解精度来确定,并且需要保证各个有限元之间具有充分的连续性和相互联系,以确保模拟结果的准确性和可靠性。
3. 建立数学模型和方程在确定问题的边界和划分网格之后,下一步是建立与物理现象相关的数学模型和方程。
根据问题的具体情况,可以使用不同类型的方程,如静力学方程、热传导方程、流体力学方程等。
这些方程将物理现象转化为数学表达式,并可以通过有限元法进行求解。
4. 应用边界条件在建立数学模型和方程之后,需要应用边界条件。
边界条件可以是物体的固定边界条件,如固定端或自由端;也可以是物体的外部边界条件,如外力、温度等。
边界条件的正确应用对于求解实际问题非常重要,它们将影响模拟结果的准确性和可靠性。
5. 求解数学方程一旦建立了数学模型、划分网格并应用了边界条件,下一步就是使用数值方法求解数学方程。
有限元法将整个问题转化为一个求解代数方程组的问题,并通过迭代方法求解。
求解过程中需要根据初始条件和边界条件进行迭代计算,直到得到收敛的解。
通过以上的基本步骤,我们可以使用有限元法对复杂的实际工程问题进行数值求解。
有限元法的优点在于可以模拟各种不同的物理现象,并且可以对复杂的几何形状进行建模和求解。
有限元分析基本流程
1.打开要分析的模型,并进入高级仿真模块。
2.打开仿真导航器,鼠标右击.prt文件,选择新建FEM和仿真,并单击确定。
3.在仿真文件视图中双击_fem1文件,并点击3D四面体网格,并选择模型,设置单
元大小。
4.在仿真导航器中的3D收集器中选择solid(1)文件,点击鼠标右键,选择编辑,在选择Solid Property 旁的修改选定的按钮,点击选择材料,出现材料列表,选择确定。
5.双击仿真文件视图里的_sim1文件,给模型边界条件(约束,受力情况)。
这里模型选择了固定约束(选择要固定的面即可),受力情况选择了力(赋予受力条件时,要给定力的大小和力矢量方向),完成后如图。
6.进行结算之前,可先进行模型检查,检查结算结果是否有误,并进行及时更改。
这里我们得出要打开单元迭代求解器。
7.点击求解,打开后选择编辑解算方案属性。
选择单元迭代求解器。
选择确定,计算机进行解算。
8.完成后在后处理导航器中点击solution 1,出现解算结果。
