第五章 电磁辐射

第五章 电磁辐射

用不同的规范条件，矢量位A和标量位 的解也不相同，但最终
得到的电磁场矢量是相同的。

问题 若应用库仑条件，位函数满足什么样的方程? 具有什么特点?
11
采用库伦规范：
A 0
2 A 2 A 2 J t t
0
用类比方法求解：标量位φ是由足够小的体积 V 的电荷元 q V 产生的，因此在 V 之外不存在电荷，上式变为齐次波
动方程
2 2 2 0 t
1 2 2 r 2 0 2 r r r t
设
1 (r , t ) U (r , t ) r
r r
y
V
x
17
O
r
dV
1 (r , t r r ) 1 v ( r , t ) dV V 4 π r r 1 J ( r , t r r ) A(r , t ) v dV V 4π r r
则上式为
第18页
2U 1 2U 2 0 2 2 r v t r r 上式的解为 U ( r , t ) f ( t ) g( t ) v v
v
1

1 1 r (r , t ) U (r , t ) f (t ) 对于 f r r v V 而静止电荷 q V 的电位 ( r ) 4 r
r ( t )V v 比较上两式，时变场的标量位： ( r , t ) 4 r
第19页
证明标量位的解
当
r 0 时，满足达朗贝尔方程 r (t ) v (r , t ) 4 0 r

《电磁辐射及原理》课件

《电磁辐射及原理》课件
。
04
电磁辐射防护
电磁辐射防护标准
国际标准
国际上对电磁辐射防护有多个标 准，如国际非电离辐射防护委员 会（ICNIRP）制定的标准，主要
关注公众和职业暴露的限制。
各国标准
不同国家和地区根据自身情况制定 相应的电磁辐射防护标准，如美国 的FCC标准和欧洲的EN50501标准 等。
行业标准
针对不同行业的特点，如通信、电 力、铁路等，也有相应的电磁辐射 防护标准，以确保行业的安全和健 康。
电磁辐射在消防中的应用
03
消防员使用电磁辐射来寻找被困人员或探测火源，特别是在高
楼或地下室等密闭空间内。
06
总结与展望
总结
电磁辐射概念
电磁辐射是由电磁场源产生的，在空间传播的能量流。它 包括无线电波、微波、红外线、紫外线和可见光等。
电磁辐射的应用
电磁辐射在通信、医疗、军事、科研等领域有着广泛的应 用。例如，无线电波用于广播和电视信号传输，微波用于 卫星通信和雷达探测等。
电磁辐射原理
电磁辐射的产生依赖于电磁场源的物理特性，如电流、电 压和磁通量等。电磁辐射的传播遵循麦克斯韦方程组，其 传播速度等于光速。
电磁辐射的危害
长期暴露于高强度的电磁辐射下可能对人体健康产生负面 影响，如头痛、失眠、记忆力减退等。因此，应采取适当 的防护措施来减少电磁辐射的危害。
展望
新技术发展
雷达应用
雷达通过发送电磁波并分析反射回来的信号来探测目标，广泛应用于 军事、航空、气象等领域。
医疗领域的应用
磁共振成像（MRI）
MRI利用强磁场和射频电磁波来生成人体内部结构的详细图像， 帮助医生诊断疾病。
电磁波治疗
某些电磁波谱的辐射被用于治疗疾病，如微波和短波治疗。它们能 够深入人体组织，促进血液循环、消炎止痛等。

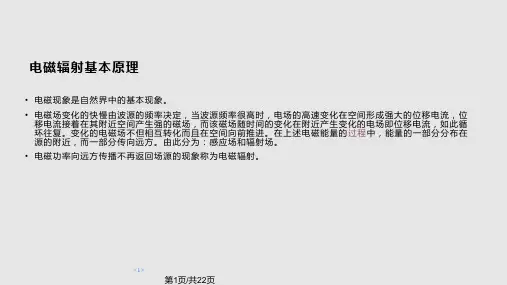

电磁辐射基本原理PPT课件

电磁辐射基本原理PPT课件
第15页/共22页
• 电、磁基本振子辐射特性
电、磁基本阵子的辐射场沿径向传播，并且电场与磁场均与传播方 向垂直，因而其远区场是横电磁波（TEM波）。
无论是 E 还是 H，其空间相位因子中都有 e jk，r 及其空间相位 随离源点的距离r的增大而滞后，等相位面是以r为常数的球面，所 以远区辐射场是球面波。由于等相位面上不同点的E、H振幅并非 一定相同，所以又是非均匀球面波。
<17>
第17页/共22页
远场与近场的转换
以上分析中是按照距离场源的远近来区分近区和远区，现在定量地 说明工程上如何划分这两个区域。
1 kr
,
1 (kr ) 2
,
1 (kr )3
当 kr 1 ，也即 r 2 上述三项的作用相同。
•工程定义： 远区： 近区：
r 10 2 r 0.1 2
•电磁兼容手册定义： 远区： r 2 近区： r 2
B A
Step3
jE H
电磁辐射的基本求解程序
<5>
第5页/共22页
<5>
电基本振子：
作分子中
e jkR e jkr，分母中
R r 的近似，
A (aˆ r
cos
aˆ
sin )
4
Idl e jkr r
磁基本振子：
作 的泰勒展开， e jkR e jk (rRr) e jkr e jk (Rr) e jkr [1 jk (R r)]
<10>
第10页/共22页
• 电基本振子
远场的特点： • 电场～1/r , 磁场～1/r 。 • 电场～f , 磁场～f 。 • 电场与磁场同相。 • TEM非均匀球面波。 • 电场与磁场成确定比例，与空间环 境特性相关。

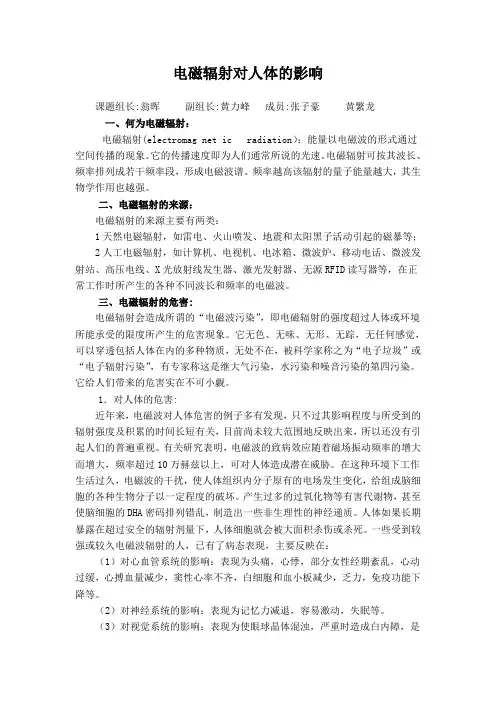

电磁辐射的定义、危害与预防(ppt 78页)

电磁辐射的定义、危害与预防(ppt 78页)
③视觉系统的影响: 使眼球晶体混浊，严重时造 成白内障，是不可逆的器质性损害，影响视力;
④ 对生殖系统的影响: 表现为性功能降低，男子 精子质量降低，使孕妇发生自然流产和胎儿畸 形等;
二、电磁辐射的危害
⑤ 长期处于高电磁辐射的环境中，会使血液、 淋巴液和细胞原生质发生改变，影响人体的循 环系统、免疫、激素分泌、生殖和代谢功能， 严重的还会加速人体的癌细胞增殖，诱发癌症 以及糖尿病、遗传性疾病等病症，对儿童甚至 还可能诱发白血病;
6、男性生殖细胞和精子对电磁辐射更为敏感。 因此，男性应尽量减少与电磁波太频繁密集的 接触，而且接触时也要保持安全距离，一般是 半米以上
ቤተ መጻሕፍቲ ባይዱ
三、如何防辐射？
7、消费者如果长期涉身于超剂量电磁辐射 环境中，应注意采取以下自我保护措施：
① 居住、工作在高压线、变电站、电台、电视台、 雷达站、电磁波发射塔附近的人员，佩带心脏 起搏器的患者，经常使用电子仪器、医疗设备、 办公自动化设备的人员，以及生活在现代电器 自动化环境中的人群，特别是抵抗力较弱的孕 妇、儿童、老人及病患者，有条件的应配备针 对电磁辐射的屏蔽服，将电磁辐射最大限度地 阻挡在身体之外。
（一）先声科技防辐射系列产品的四大功能
4、吸波宝石的防辐射功能主要有：
①防护和减低电磁辐射对人们视觉系统的危害 减少白内障等发生
②防护和减低电磁辐射对儿童智力残缺的危害 ③防护和减低电磁辐射对人类心、血管系统的危
害 ④防护和减少电磁辐射对人类生殖系统的危害 ⑤防护和减低电磁辐射引发人体癌变的危害
吸波材料发明专利证书
1、钛疗 （一）先声科技防辐射系列产品的四大功能
3、健克雅防辐射吊坠在10MHZ-3GHZ范围内，最大衰减损耗达98%； 1、致热作用和非致热作用 胸前可以迅速达到养生

第五章 电磁辐射

第五章 电磁辐射

D J t A E t
E B J t

同样
D
A ( ) t
A D E、E t
2 2 2 t
2
应用洛仑兹条件的特点：① 位函数满足的方程在形式上是对称 的，且比较简单，易求解；② 解的物理意义非常清楚，明确地 反映出电磁场具有有限的传递速度；③ 矢量位只决定于J，标
量位只决定于ρ，这对求解方程特别有利。只需解出A，无需
解出 就可得到待求的电场和磁场。
电磁位函数只是简化时变电磁场分析求解的一种辅助函数，应
A 0 t
得到达朗贝尔方程：
A 2 A 2 J t
2
10
2 2 2 t
说明
A 2 A 2 J t
2
2 2 t
r r
y
V
x
17
O
r
dV
1 (r , t r r ) 1 v ( r , t ) dV V 4 π r r 1 J ( r , t r r ) A(r , t ) v dV V 4π r r


(r )
滞后位用复数表示为
4
1
e jkr
r
V
dV
A( r ) 4

V
jkr Je dV r
e
jkr
表示 A与φ的滞后相位，故亦称滞后因子
第24页
A A E、H t

电动力学第五章

电动力学第五章

k •r
t
)
ei
(
k
•r
t
)
0
A
A ei(k •r t ) 0
ei
(
k
•r
t
)
0
由Lorentz规范条件 • A
ik
•
A
1 c2
(i )
0
1 c2
t
0
得
c2
k
•
A
由此可见，只要给定了 A，就能够拟定单色平面电磁波。
B
A
ik
A
ik
(
A横
A纵
)
ik
V
(r,t R )
c dV
4 0 R
Ar,t
0 4
V
j (r,t R
R) c dV
a) 和 A是分布在有限体积内旳变化电荷和变化电 流在空间任意点激发旳标势和矢势。
b)电荷密度和电流密度中旳时刻是t R c ，而不是 t 这阐明 t R c时刻 r 处电荷或电流产生旳场并不 能在同一时刻就到达r 点，而是需要一种传播时
1 c2
2A t 2
0J
达朗贝尔方程
A
和
分别
满足有源旳波动方程
例：求单色平面电磁波旳势。
单色平面电磁波是在没有电荷、电流分布旳自由空间中传播 旳，因而势旳方程（洛伦兹规范，达朗贝尔方程）变为齐次
波动方程：
2
1 c2
2
t 2
0
2 A
1
2A 0
c2 t 2
其平面波解为：
A
A0ei
(
(r
•
j
•
j)j•ຫໍສະໝຸດ 1 R]dV•

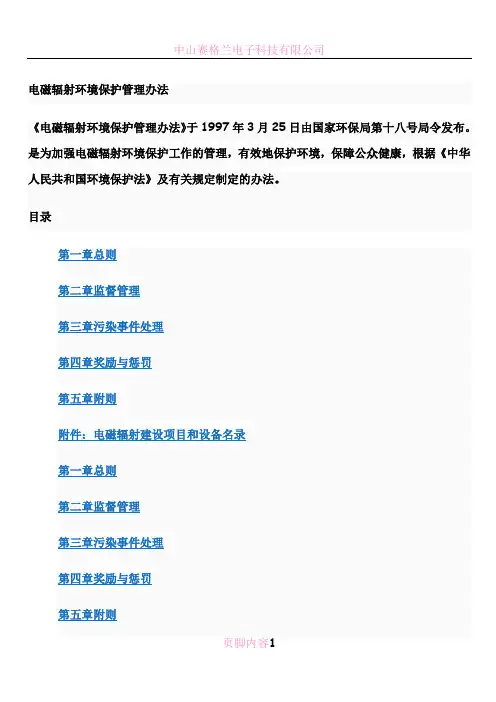

电磁辐射环境保护管理办法(环保局)

电磁辐射环境保护管理办法《电磁辐射环境保护管理办法》于1997年3月25日由国家环保局第十八号局令发布。

是为加强电磁辐射环境保护工作的管理，有效地保护环境，保障公众健康，根据《中华人民共和国环境保护法》及有关规定制定的办法。

目录展开编辑本段第一章总则第一条为加强电磁辐射环境保护工作的管理，有效地保护环境，保障公众健康，根据《中华人民共和国环境保护法》及有关规定，制定本办法。

第二条本办法所称电磁辐射是指以电磁波形式通过空间传播的能量流，且限于非电离辐射，包括信息传递中的电磁波发射，工业、科学、医疗应用中的电磁辐射，高压送变电中产生的电磁辐射。

任何从事前款所列电磁辐射的活动，或进行伴有该电磁辐射的活动的单位和个人，都必须遵守本办法的规定。

第三条县级以上人民政府环境保护行政主管部门对本辖区电磁辐射环境保护工作实施统一监督管理。

第四条从事电磁辐射活动的单位主管部门负责本系统、本行业电磁辐射环境保护工作的监督管理工作。

第五条任何单位和个人对违反本管理办法的行为有权检举和控告。

编辑本段第二章监督管理第六条国务院环境保护行政主管部门负责下列建设项目环境保护申报登记和环境影响报告书的审批，负责对该类项目执行环境保护设施与主体工程同时设计、同时施工、同时投产使用(以下简称“三同时”制度)的情况进行检查并负责该类项目的竣工验收：(一)总功率在200千瓦以上的电视发射塔；(二)总功率在1000千瓦以上的广播台、站；(三)跨省级行政区电磁辐射建设项目；(四)国家规定的限额以上电磁辐射建设项目。

第七条省、自治区、直辖市(以下简称“省级”)环境保护行政主管部门负责除第六条规定所列项目以外、豁免水平以上的电磁辐射建设项目和设备的环境保护申报登记和环境影响报告书的审批；负责对该类项目和设备执行环境保护设施“三同时”制度的情况进行检查并负责竣工验收；参与辖区内由国务院环境保护行政主管部门负责的环境影响报告书的审批、环境保护设施“三同时”制度执行情况的检查和项目竣工验收以及项目建成后对环境影响的监督检查；负责辖区内电磁辐射环境保护管理队伍的建设；负责对辖区内因电磁辐射活动造成的环境影响实施监督管理和监督性监测。

电磁辐射环境保护管理办法(局令-第18号)

15.电磁辐射环境保护管理办法(局令第18号)第一章总则第一条为加强电磁辐射环境保护工作的管理，有效地保护环境，保障公众健康，根据《中华人民共和国环境保护法》及有关规定，制定本办法。

第二条本办法所称电磁辐射是指以电磁波形式通过空间传播的能量流，且限于非电离辐射，包括信息传递中的电磁波发射，工业、科学、医疗应用中的电磁辐射，高压送变电中产生的电磁辐射。

任何从事前款所列电磁辐射的活动，或进行伴有该电磁辐射的活动的单位和个人，都必须遵守本办法的规定。

第三条县级以上人民政府环境保护行政主管部门对本辖区电磁辐射环境保护工作实施统一监督管理。

第四条从事电磁辐射活动的单位主管部门负责本系统、本行业电磁辐射环境保护工作的监督管理工作。

第五条任何单位和个人对违反本管理办法的行为有权检举和控告。

第二章监督管理第六条国务院环境保护行政主管部门负责下列建设项目环境保护申报登记和环境影响报告书的审批，负责对该类项目执行环境保护设施与主体工程同时设计、同时施工、同时投产使用(以下简称“三同时”制度)的情况进行检查并负责该类项目的竣工验收：(一)总功率在200千瓦以上的电视发射塔；(二)总功率在1000千瓦以上的广播台、站；(三)跨省级行政区电磁辐射建设项目；(四)国家规定的限额以上电磁辐射建设项目。

第七条省、自治区、直辖市(以下简称“省级”) 环境保护行政主管部门负责除第六条规定所列项目以外、豁免水平以上的电磁辐射建设项目和设备的环境保护申报登记和环境影响报告书的审批；负责对该类项目和设备执行环境保护设施“三同时”制度的情况进行检查并负责竣工验收；参与辖区内由国务院环境保护行政主管部门负责的环境影响报告书的审批、环境保护设施“三同时”制度执行情况的检查和项目竣工验收以及项目建成后对环境影响的监督检查；负责辖区内电磁辐射环境保护管理队伍的建设；负责对辖区内因电磁辐射活动造成的环境影响实施监督管理和监督性监测。

第八条市级环境保护行政主管部门根据省级环境保护行政主管部门的委托，可承担第七条所列全部或部分任务及本辖区内电磁辐射项目和设备的监督性监测和日常监督管理。

5-高等电磁场理论-电磁辐射


o x
y
5.3 口径衍射场
问题：电磁波在传播过程中通过孔、缝隙等障碍物时产生的辐
射场
E (r ) [(n E ) G0 j (n H )G0 (n E )G0 ]dS S H (r ) [ j n EG0 n H G0 (n H )G0 ]dS
2
m E (r ) j [ J ( J eR )eR J eR ]G0dV
V

由
eR er
1/ R 1/ r
R r er r（Fraunhofer区）
1 jkR 1 jkr jker r G0 e e e 4πR 4πr j jkr m jker r E (r ) e [ J (r ) er J (r )er J (r ) er ]e dV V 4 r m jke r jke r N J (r )e r dV L J (r )e r dV 令 V
E(r ) EA (r ) El (r ) [(n E ) G0 j (n H )G0 (n E )G0 ]dS A 1 A{ j (n E)G0 [(n H ) ]G0}dS j 1 2 A{k (n H ) [(n H ) ] j (n E) }G0dS j 1 jkr jke r 2 远区辐射场 (n H ) ]G0 k [(n H ) er ]er e e r 4πr 1 jkr jker r (n E ) G0 jk (n E ) er e e 4πr jk jkr jker r E (r ) e er [n E Zer (n H )]e dS A 4πr jk jkr e [ N er Zer (er L )] 4πr

热辐射与电磁辐射的计算


展望
展望热辐射和电磁辐射在 未来的发展方向和应用领 域
拓展阅读
1. Introduction to Radiative 01 Transfer
2. Applications of 02 Electromagnetic Fields
3. Radiation and the 03 Environment
热辐射和电磁辐 射对人体的影响
过量暴露在热辐射和 电磁辐射下可能对人 体健康造成危害。长 期受到辐射影响可能 导致细胞变异和损伤， 增加患病风险。因此， 我们需要加强对热辐 射和电磁辐射的防护 和监测，确保人体健 康。
热辐射和电磁辐射对环境的影响
负面影响
环境破坏
生态平衡
保护生态环境
减少排放
环境保护
实验室中的电磁辐射实验
天线
用于接收和发送 电磁波信号
频谱仪
用于测量电磁辐 射的频率和强度
热辐射与电磁辐射的比较实验
01 实验数据对比分析
比较热辐射和电磁辐射的特性
02 规律探究
研究两者之间的相关规律
03
热辐射和电磁辐射的相互影响实验
相互影响研究
设计实验探究热辐射和电 磁辐射之间的相互作用
转化关系验证
课堂互动
提问
什么是辐射传热？ 电磁辐射与热辐射有何异 同？
讨论
讨论热辐射和电磁辐射在 医学领域的应用 探讨辐射能源在未来能源 系统中的地位
互动
设计讨论如何优化 热辐射和电磁辐射的计算 方法
感谢观看
THANKS
电磁辐射转 化为热能
如太阳能吸收板
热辐射和电磁辐射的应用
能源利用
利用热辐射和电磁辐射来 获取能源
