1 A ＝0 c 2 t
1 得 : ik A i ＝0 2 c
c 2 得：0 以求出 A,
c2 A E ik i A ik R A i A t 2 ic k k A k 2 A
根据磁场的无源性, 令 :
B A
a. A 与B 关系的积分形式 B d S ( A) d S A dl
S S L
A 沿任一闭合回路的环量代表通过由该回路为界的任一
其中S为以回路L为边界的任一曲面。 b.物理意义：
2
1 A 2 A 2 2 0 c t B A ik A A 0 k A 0
0 ,因此代入第一方程. i k x t A A0 e
A E i A t
c t c t
将(2),(3)式代入(1)中的第三式 2 A (8) t 0 若采用库仑规范, A 0 (7),(8) 式变为; 2 1 A 1 2 A 2 2 2 0 J c t c t (9) 2 , ( A 0) 0
B A A E t
1 2 2 2 c t 0
2
A,
1 A 2 0 c t

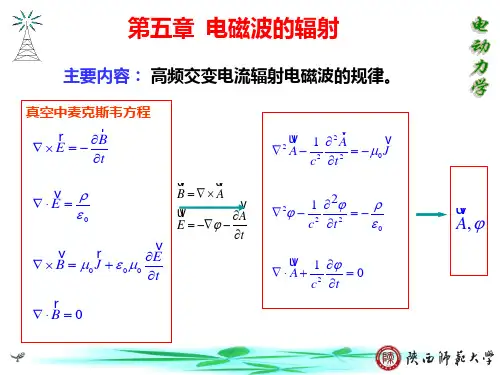

§5.1电磁场矢势和标势
一:电磁场矢势和标势 真空中电磁场满足麦克斯韦方程组 B E t E B 0 ( J 0 ) t (1) E 0 B 0
曲面的磁通量。 A ( E ) 0 E ( A) t t 根据矢量恒等式▽×(▽φ)=0，令 A A E E t t

《电磁辐射及原理》课件

《电磁辐射及原理》课件
。
04
电磁辐射防护
电磁辐射防护标准
国际标准
国际上对电磁辐射防护有多个标 准，如国际非电离辐射防护委员 会（ICNIRP）制定的标准，主要
关注公众和职业暴露的限制。
各国标准
不同国家和地区根据自身情况制定 相应的电磁辐射防护标准，如美国 的FCC标准和欧洲的EN50501标准 等。
行业标准
针对不同行业的特点，如通信、电 力、铁路等，也有相应的电磁辐射 防护标准，以确保行业的安全和健 康。
电磁辐射在消防中的应用
03
消防员使用电磁辐射来寻找被困人员或探测火源，特别是在高
楼或地下室等密闭空间内。
06
总结与展望
总结
电磁辐射概念
电磁辐射是由电磁场源产生的，在空间传播的能量流。它 包括无线电波、微波、红外线、紫外线和可见光等。
电磁辐射的应用
电磁辐射在通信、医疗、军事、科研等领域有着广泛的应 用。例如，无线电波用于广播和电视信号传输，微波用于 卫星通信和雷达探测等。
电磁辐射原理
电磁辐射的产生依赖于电磁场源的物理特性，如电流、电 压和磁通量等。电磁辐射的传播遵循麦克斯韦方程组，其 传播速度等于光速。
电磁辐射的危害
长期暴露于高强度的电磁辐射下可能对人体健康产生负面 影响，如头痛、失眠、记忆力减退等。因此，应采取适当 的防护措施来减少电磁辐射的危害。
展望
新技术发展
雷达应用
雷达通过发送电磁波并分析反射回来的信号来探测目标，广泛应用于 军事、航空、气象等领域。
医疗领域的应用
磁共振成像（MRI）
MRI利用强磁场和射频电磁波来生成人体内部结构的详细图像， 帮助医生诊断疾病。
电磁波治疗
某些电磁波谱的辐射被用于治疗疾病，如微波和短波治疗。它们能 够深入人体组织，促进血液循环、消炎止痛等。

电磁辐射基本原理PPT课件

电磁辐射基本原理PPT课件
第15页/共22页
• 电、磁基本振子辐射特性
电、磁基本阵子的辐射场沿径向传播，并且电场与磁场均与传播方 向垂直，因而其远区场是横电磁波（TEM波）。
无论是 E 还是 H，其空间相位因子中都有 e jk，r 及其空间相位 随离源点的距离r的增大而滞后，等相位面是以r为常数的球面，所 以远区辐射场是球面波。由于等相位面上不同点的E、H振幅并非 一定相同，所以又是非均匀球面波。
<17>
第17页/共22页
远场与近场的转换
以上分析中是按照距离场源的远近来区分近区和远区，现在定量地 说明工程上如何划分这两个区域。
1 kr
,
1 (kr ) 2
,
1 (kr )3
当 kr 1 ，也即 r 2 上述三项的作用相同。
•工程定义： 远区： 近区：
r 10 2 r 0.1 2
•电磁兼容手册定义： 远区： r 2 近区： r 2
B A
Step3
jE H
电磁辐射的基本求解程序
<5>
第5页/共22页
<5>
电基本振子：
作分子中
e jkR e jkr，分母中
R r 的近似，
A (aˆ r
cos
aˆ
sin )
4
Idl e jkr r
磁基本振子：
作 的泰勒展开， e jkR e jk (rRr) e jkr e jk (Rr) e jkr [1 jk (R r)]
<10>
第10页/共22页
• 电基本振子
远场的特点： • 电场～1/r , 磁场～1/r 。 • 电场～f , 磁场～f 。 • 电场与磁场同相。 • TEM非均匀球面波。 • 电场与磁场成确定比例，与空间环 境特性相关。

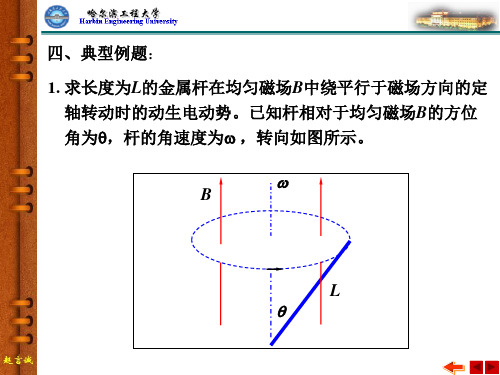

哈工程大物电磁感应讲解

哈工程大物电磁感应讲解

C
v
I
D
a
A
解：
(v

B)

dl
ACDA
C
1 2 3
I
v
D
C
a
1
(v B) dl
A
D


A
2

(v B) dl
C
A


3
(v B) dl
D
1

vlB

v l0 I
2πa
方向：A指向C
d2
方向移动的距离与时间的关系式x=x(t)．
动生电动势： B0av
自感电动势： L dI
dt
dI B0av L dt 0
B0av L
dI dt
0
dv B0aI m dt
d 2v dt 2


B0a m
dI dt
d 2v dt 2

2v

0
2 B02a2 mL
v C1 sint C2 cost v0 cost
2πR 2
v 0 Il ( 1 vt )
2π R vt R2
(2) 当 =0时， 将改变方向
1 R vt

vt R2
0
t ( 5 1)R 2v
B2
B1
例3、如图在真空中两条无限长载流均为I的直导线中间．放置 一门框形支架(支架固定)，该支架由导线和电阻联接而成．载 流导线和门框形支架在同一竖直平面内．另一质量为m的长为l 的金属杆ab可以在支架上无摩擦地滑动．将ab从静止释放。 求∶

0Iv[ l

神奇的电磁波：电磁辐射与电磁谱的应用

神奇的电磁波：电磁辐射与电磁谱的应用
03 海啸预警系统
通过卫星通信发布预警信息
大气污染监测
电磁波遥感技术用于 监测大气中的污染物 浓度，如二氧化硫、 臭氧等，为环境保护 提供重要数据支持。 通过卫星遥感和地面 监测相结合，科学家 们能够全面了解大气 污染的来源和分布， 有针对性地采取减排 措施，保护空气质量。
土壤监测
土壤污染监 测
电磁波防护措施
佩戴防护服
医务人员在X射 线室内
保持距离
与微波炉保持一 定距离
使用手机防 护壳
减少手机辐射
● 02
第2章 电磁辐射的危害与防 护
电磁辐射的来源
01 移动通讯基站
无线网络覆盖需求
02 电磁设备
家用电器、工业设备
03 医疗设备
医疗诊断仪器
电磁辐射的危害
对人体健康 的影响
包括电离辐射和 非电离辐射
饮用水检测
检验水中重金属
河流水质监 测
预警水污染
湖泊水质监 测
监控水体生态环 境
● 06
第六章 总结与展望
电磁波的广泛应 用
电磁波在通讯、医疗 和环境保护等领域有 着广泛的应用。通过 电磁波的传播，人们 可以实现远距离通讯， 医疗设备可以利用电 磁波进行影像诊断， 环境保护部门可以利 用电磁波进行监测和 预警。电磁波已经成 为现代社会不可或缺 的一部分。
未来发展趋势
5G技术的普 及
提供更快的网络 速度和更稳定的
连接
环境监测技 术的不断创
新
利用电磁波进行 环境监测
电磁波在医 学领域的深
度应用
包括影像诊断、 治疗等方面
电磁波的神奇魅力
01 广泛应用
电磁波已经渗透到生活的各个领域
02 高效传输

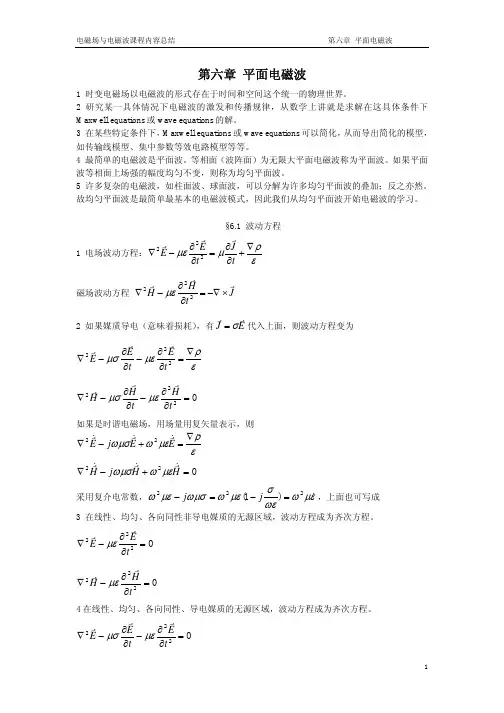

哈工大电磁场与电磁波讲义_图文_图文

哈工大电磁场与电磁波讲义_图文_图文
根据电荷密度的定义，如果已知 某空间区域V 中的电荷体密度，则区 域V 中的总电荷q为
体电荷
33
Volume Charge
2. 电荷面密度 若电荷分布在薄层上，当仅考虑薄层外、距薄层的距离要
比薄层的厚度大得多处的电场，而不分析和计算该薄层内的电 场时，可将该薄层的厚度忽略，认为电荷是面分布。面分布的 电荷可用电荷面密度表示。
5
电磁场理论的发展
Michael Faraday
James Clerk Maxwell
6
电磁场理论的发展
隐形斗篷 Invisibility Cloak
7
电磁场理论的应用
• 无线通信技术
电报、广播、电视 雷达系统 卫星定位系统（GPS、北斗） 手机、Wi-Fi、蓝牙
• 其他应用
微波炉、电磁炉、打印机 发电机、变压器 磁悬浮列车、电磁高速公路
体积元
18
圆柱坐标系 Cylindrical coordinate system
坐标变量 坐标单位矢量 位置矢量 面积元
体积元
19
球坐标系 Spherical coordinate system
坐标变量 坐标单位矢量 位置矢量 面积元
体积元
20
坐标单位矢量之间的关系
直角坐标与 圆柱坐标系
圆柱坐标与 球坐标系
单位: C / m (库/米) 如果已知某空间曲线上的电荷线
密度，则该曲线上的总电荷q 为
线电荷 Line Charge 35
4. 点电荷 对于总电荷为 q 的电荷集中在很小区域 V 的情况，当不分
析和计算该电荷所在的小区域中的电场，而仅需要分析和计算 电场的区域又距离电荷区很远，即场点距源点的距离远大于电 荷所在的源区的线度时，小体积 V 中的电荷可看作位于该区域 中心、电荷为 q 的点电荷。

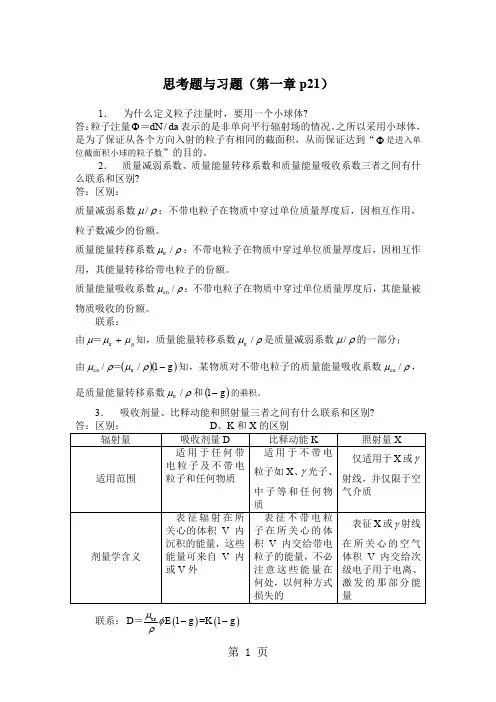

哈尔滨工程大学《辐射防护概论》课后题及其答案10页word文档
