桥梁工程第一篇总论第一章绪论一、名词解释：1.桥梁建筑高度：是上部结构底缘至桥面的垂直距离。
2.计算跨径（梁式桥）：对于设支座桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥、刚构桥等），为上、下部结构的相交面之中心间的水平距离。
3.标准跨径（梁式桥）：是指两相邻桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离。
4.桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面行车道长度。
5.净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距。
二、问答题：1．桥梁由哪几部分组成？答：桥梁由五个“大部件”与五个“小部件”组成。
所谓五大部件是指桥梁承受汽车或其他作用的桥跨上部结构与下部结构，它们要通过所承受作用的计算与分析，是桥梁结构安全性的保证。
这五大部件是：1）桥跨结构（或称桥孔结构、上部结构），是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。
2）支座系统，它支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构在荷载、温度变化或其他因素作用下所预计的位移功能。
3）桥墩，是在河中或岸上支承两侧桥跨上部结构的建筑物。
4）桥台，设在桥的两端，一端与路堤相接，并防止路堤滑塌。
为保护桥台和路堤填土，桥台两侧常做一些防护工程。
另一侧则支承桥跨上部结构的端部。
5）墩台基础，是保证梁墩台安全并将荷载传至地基的结构部分。
基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。
所谓五小部件都是直接与桥梁服务功能有关的部件。
这五小部件是：1）桥面铺装（或称行车道铺装）。
铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。
特别在钢箱梁上铺设沥青路面的技术要求甚严。
2）排水防水系统。
应迅速排除桥面上积水，并使渗水可能性降至最小限度。
此外，城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。
桥梁工程期末复习资料第一篇总论第一章设计洪水位：桥梁设计中按规定的设计洪水频率计算所得的高水位。
P8总跨径：总跨径是多孔桥梁中各孔净跨径的总和，桥梁孔径，反映了桥下宣泄洪水的能力。
P8桥梁全长：简称桥长，对于有桥台的桥梁，为两岸桥台侧墙或八字墙尾墙之间的距离，以L表示；对于无桥台的桥梁为桥面系长度。
P8桥梁高度：简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。
P8矢跨比：是拱桥中拱圈（或拱肋）的计算矢高f与计算跨径l之比，也称拱矢度，他是反映拱桥受力特性的重要指标。
P9钢架桥的主要承重结构是梁或板和立柱或竖墙整体结合的钢架结构，梁和柱的连接处具有很大的刚性。
P10按上部结构的行车道位置分为上承式桥，下承式桥和中承式桥。
P13第二章桥梁设计必须遵照“安全、适用、经济、美观和有利环保”的基本原则。
P15桥梁设计程序采取两阶段设计：1、第一阶段是初步设计；2、第二阶段是施工图设计。
P16对于跨越河流的桥梁一般包括下面几个方面：桥梁横断面设计，主要是确定桥面净空和桥跨结构横断面的布置。
P19人行道、自行车道与行车道之间应设置分隔设施：一个自行车道的宽度为1.0m；当单独设置自行车道时，不宜小于两个自行车道的宽度。
人行道的宽度宜为0.75m或1.0m；大于1.0m时，按0.5m的级差增加。
当设路缘石时，路缘石高度可取0.25m—0.35m。
P21对于一般小桥，为了改善路线的线性，或城市桥梁受原有街道的制约时，有时也修建斜交桥，斜度通常不宜大于45°。
在通航河流的上的桥梁，其墩台沿水流方向的轴线与最高通航水位主流方向的交角大于5°时，宜增加通航孔净宽。
P21第三章桥梁上的作用按时间变化可分为永久作用、可变作用和偶然作用。
P25汽车荷载等级：汽车荷载分为公路I级和公路II级两个等级。
汽车荷载由车道荷载和车辆荷载组成。
车道荷载由均布荷载和集中荷载组成。
桥梁结构的整体计算采用车道荷载；桥梁结构的局部叠加、涵洞、桥台和挡土墙压力等的计算采用车辆荷载。
《桥梁工程》答辩题第一篇总论（一）桥梁旳构成和分类1. 桥梁由哪几部分构成？桥跨构造, 桥墩（台）, 支座, 附属构造。
2. 什么叫桥梁旳上部构造和下部构造？它们旳作用分别是什么？桥跨构造又称附属构造, 是在线路中断时跨越障碍旳重要承重构造。
桥墩（台）又称下部构造, 是支承桥跨构造并将恒载和车辆等活载传至地基旳建筑物。
3. 对于不同样旳桥型, 计算跨径都是怎样计算旳？梁式桥, 为桥跨构造相邻及两个支座中心之间旳距离。
拱桥是相邻拱脚截面形心点之间旳水平距离。
4. 什么叫桥梁旳容许建筑高度？当容许建筑高度严格受限时, 桥梁设计怎样去满足它旳规定？公路（铁路）定线中所确定旳桥面或轨顶搞成, 对通航净空顶部高程之差, 称为容许建筑高度。
当建筑高度严格受限时, 应调整桥面标高已满足桥下通航或者通车旳规定。
5. 请论述梁桥、拱桥、刚架桥、斜拉桥和吊桥旳重要受力特点。
竖向荷载作用下, 梁桥受弯矩为主。
拱桥受压为主。
刚架桥梁部重要受弯, 柱脚处又具有水平反力, 受力状态介于梁桥和拱桥之间。
斜拉桥累死多点弹性持续梁, 吊桥重要是缆索承受拉力, 同步支座存在水平力。
（二）桥梁旳总体规划设计6. 桥梁设计应满足哪些基本规定？并简要论述各项规定旳基本内容。
使用上旳规定, 经济上旳规定, 构造尺寸和构造上旳规定, 施工上旳规定, 美观上旳规定。
7. 对于跨河桥梁, 怎样确定桥梁旳总跨径和进行分孔？对于通航河流, 分孔时首先考虑桥下通航旳规定。
对于变迁性河流, 需要多设几种通航孔。
平原地区宽阔河流, 一般在中部设计大跨径通航空, 在两旁浅滩部分按经济跨径进行分孔。
山区深谷, 水深流急旳河流或者水库上, 应减少中间桥墩, 加大跨径, 条件容许旳话, 采用特大跨径单孔跨越。
8. 桥梁多种标高确实定应考虑哪些原因？桥下流水净空,桥下安全通航,桥跨构造底缘旳高程应高出规定旳车辆净空高度。
9. 确定桥面总宽时应考虑哪些原因？试述各级公路桥面行车道净宽原则。
桥梁⼯程复习资料桥梁⼯程第⼀篇、总论第⼀章、绪论⼀、桥梁发展我国-古代辉煌-赵州桥-现存最古⽼⽯拱桥国外-近代灿烂-明⽯海峡⼤桥-世界跨度最⼤⼆、桥梁组成三、名词解释1.桥梁:跨越⼭⾕、河流、线路等障碍物具有⼀定承载能⼒的架空建筑物。
2.计算跨度::对于有⽀座的桥梁，是指桥跨结构相邻及两个⽀座中⼼之间的距离;对于拱桥，是指拱轴线两端点之间的距离；对于梁桥，是指桥跨两端相领⽀座中⼼之间的⽔平距离。
3.标准跨度: 对于桥梁，是指桥墩中⼼线之间的距离，对于拱桥是指净跨径。
4.净跨径：对于梁桥是指设计洪⽔位上相邻两个桥墩(或桥台)之间的净距;对于拱桥是指每孔拱跨两个拱脚减⾯最低点之间的⽔平距离。
5.桥梁建筑⾼度：指桥上⾏车路⾯（或轨顶）与桥跨结构下边缘之间的⾼差。
6.桥梁允许建筑⾼度：公路（或铁路）定线所确定的桥⾯（或轨顶）标⾼，对通航净空顶部标⾼之差。
7.桥梁全长：桥梁两段两个桥台的侧⼟墙或⼋字墙后端点之间的距离。
8.桥梁总长：是指桥梁两端桥台台背前缘间的距离。
9.净⽮⾼：从拱顶截⾯下缘⾄相领两拱脚截⾯下缘最低点之连线的垂直距离10.计算⽮⾼：从拱顶截⾯形⼼⾄相领两拱脚截⾯形⼼之连线的垂直距离。

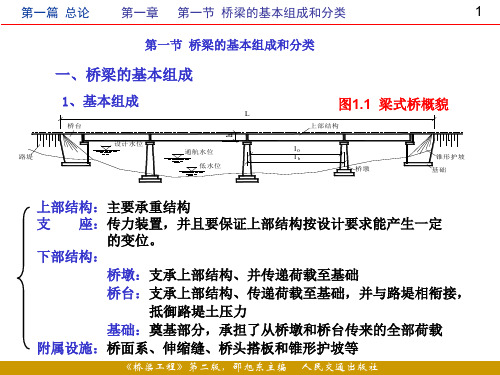

11．⼀般指桥梁总跨径（多孔桥梁照中各孔径的总和）四、桥梁分类1.以梁式桥为例，绘图说明桥梁有哪⼏部分组成？2..按结构体系桥梁可以分成⼏类？各有什么特点？梁式桥（简⽀梁、连续梁、悬臂梁）特点：主要承载结构为梁；在竖向荷载作⽤下，⽀座只有竖向反⼒；主梁受弯、剪。
拱式桥:特点：主要承载结构为拱；在竖向荷载作⽤下，⽀座既有竖向反⼒、也有⽔平反⼒；主拱主要受压。
刚架桥（梁柱固结）特点：（主要承载结构为刚架；在竖向荷载作⽤下，⽀座既有竖向反⼒、也有⽔平反⼒；构件受弯、剪、压。
缆索承重:主要承重结构为缆索，缆索受拉。
组合体系桥（斜拉桥）特点：是由两种或两种以上的基本结构体系所组成的桥。
斜拉桥：主要承重结构为主梁，拉索，主梁承受弯、剪、轴⼒、拉索受拉。
《桥梁工程》课程教学大纲英文名称：Bridge Engineering课程编码：080720246总学时：48 实验学时：0 学分：3适用对象：道路桥梁与渡河工程专业本科四年级学生先修课程：理论力学、材料力学、结构力学、桥涵水文、结构设计原理等大纲主撰人：大纲审核人：一、课程性质、目的和任务《桥梁工程》是为道路桥梁与渡河工程专业学生讲授的一门专业必修课程，讲述桥梁设计理论和方法与及桥梁施工方法及工艺。
介绍国内外最新技术成就和信息，展望未来。
因此，本课程是一门知识面较宽、实践性较强的专业课。
设置该课程的目的是使学生了解国内外最新桥梁技术成就和信息，掌握桥梁设计与施工方法。
二、教学内容及要求第一篇总论第1章：概述授课学时：1基本要求：1-1了解桥梁的作用2-2 了解桥梁的组成和分类2-3 了解桥梁建设的成就与发展重点：桥梁的组成、分类。
难点：无第2章：桥梁的整体规划设计授课学时：1基本要求：2-1了解桥梁设计的基本原则2-2掌握桥梁平、纵、横断面设计2-3了解桥梁设计与建设程序2-4熟悉桥梁设计方案的比选重点：桥梁平、纵、横断面设计难点：桥梁设计方案的比选第3章：桥梁上的作用授课学时：4基本要求：3-1熟悉永久作用3-2熟悉可变作用3-3熟悉偶然作用3-4 熟悉作用效应组合重点：新桥规有关汽车荷载的规定难点：可变作用的计算第4章桥面布置与构造授课学时：2基本要求：4-1了解桥面铺装4-2了解桥面排水4-3了解车行道、人行道、栏杆与护栏、灯柱重点：桥面铺装、桥面排水难点：无第二篇混凝土梁桥和刚架桥第1章：概述授课学时：1基本要求：1-1了解混凝土梁桥的特点1-2了解梁桥的主要类型重点：混凝土梁桥的特点难点：无第2章：混凝土梁桥构造与设计要点授课学时：2基本要求：2-1了解简支板桥的特点2-2了解装配式简支梁桥的特点2-3掌握混凝土梁桥构造重点：混凝土梁桥构造难点：无第3章：混凝土简支梁桥的计算授课学时：5基本要求：3-1 掌握桥面板计算3-2 掌握主梁内力计算3-3 掌握横隔梁内力计算3-4 掌握挠度、预拱度计算重点：桥面板计算、主梁内力计算难点：桥面板计算第4章：混凝土悬臂体系和连续体系梁桥的计算授课学时：4基本要求：4-1 掌握结构恒载内力计算4-2 掌握箱梁剪力滞效应计算的有效宽度法4-3 掌握活载内力计算4-4 掌握预应力效应计算的等效荷载法4-5 掌握混凝土徐变次内力计算的换算弹性模量法4-6 掌握混凝土收缩次内力计算4-7 掌握基础沉降次内力计算4-8 掌握温度次内力和自应力计算4-9 掌握悬臂施工时挠度和预拱度计算重点：混凝土收缩次内力计算、基础沉降次内力计算、温度次内力和自应力计算难点：箱梁剪力滞效应计算的有效宽度法、混凝土徐变次内力计算的换算弹性模量法第5章：刚架桥简介授课学时：2基本要求：5-1 了解门式刚架桥5-2 了解斜腿刚架桥5-3 了解无缝式连续刚架桥重点：门式刚架桥、斜腿刚架桥难点：无第6章：梁式桥的支座授课学时：2基本要求：6-1了解常用支座的类型和构造6-2 熟悉支座的布置6-3 掌握支座的计算重点：常用支座的类型和构造难点：支座的计算第7章：混凝土斜弯梁桥简介授课学时：2基本要求：7-1 了解斜梁桥7-2 了解弯梁桥重点：斜弯梁桥的构造难点：斜弯梁桥的计算第8章：混凝土梁桥的施工授课学时：1基本要求：8-1 了解就地现浇的钢筋混凝土简支梁桥施工8-2 了解预制钢筋混凝土及预应力混凝土简支梁桥施工8-3 了解悬臂体系和连续体系梁桥的施工重点：钢筋混凝土简支梁桥施工、预应力混凝土简支梁桥施工难点：悬臂体系和连续体系梁桥的施工第三篇混凝土拱桥第1章：概述授课学时：1基本要求：1-1 了解拱桥的主要特点1-2 掌握拱桥的组成及主要类型重点：拱桥的主要特点、拱桥的组成及主要类型难点：无第2章：拱桥的构造及设计授课学时：2基本要求：2-1 上承式拱桥的构造及设计2-2 中、下承式拱桥的构造及设计2-3 拱式组合体系桥的构造及设计重点：上承式拱桥的构造及设计难点：拱式组合体系桥的构造及设计第3章：拱桥的计算授课学时：4基本要求：3-1 掌握上承式拱桥的计算3-2 掌握中、下承式钢筋混凝土拱桥的计算3-3 了解其他类型拱桥的计算特点重点：上承式拱桥的计算难点：中、下承式钢筋混凝土拱桥的计算第4章：拱桥的施工授课学时：1基本要求：4-1 混凝土拱桥施工方法简介4-2 上承式拱桥的有支架施工4-3 上承式拱桥缆索吊装施工4-4 中、下承式拱桥的施工4-5 拱式组合体系桥的施工要点重点：混凝土拱桥施工方法简介难点：无第四篇混凝土斜拉桥第1章：总体布置授课学时：1基本要求：1-1 了解斜拉桥的特点1-2 熟悉孔跨布置1-3 熟悉索塔布置1-4 熟悉拉索布置1-5 熟悉主要结构体系重点：拉索布置难点：无第2章：斜拉桥的构造授课学时：1基本要求：2-1了解主梁的构造2-2了解索塔构造2-3 了解拉索构造重点：主梁的构造难点：无第3章：斜拉桥的计算授课学时：2基本要求：3-1 熟悉结构分析计算图式3-2 掌握斜拉索的垂度效应计算3-3 掌握索力的初拟和调整3-4 掌握温度和徐变次内力计算3-5掌握非线性问题的计算重点：斜拉索的垂度效应计算难点：非线性问题的计算第4章：斜拉桥的施工授课学时：1基本要求：4-1 了解主梁施工方法4-2 了解索塔施工要点4-3 了解拉索施工重点：主梁施工方法难点：无第五篇桥梁墩台第1章：桥梁墩台的设计和构造授课学时：1基本要求：1-1 了解桥梁墩台的作用、组成、分类1-2 了解梁桥墩台构造1-3 了解拱桥墩台构造重点：桥梁墩台的作用、组成、分类、构造难点：无第2章：桥梁墩台计算授课学时：2基本要求：2-1 了解墩台作用及其效应组合2-2 掌握重力式桥墩计算与验算2-3 掌握桩柱式桥墩计算2-4 掌握柔性排架墩计算2-5 掌握桥台计算重点：重力式桥墩计算与验算难点：柔性排架墩计算第六篇桥梁结构分析计算机方法第1章：绪论授课学时：1基本要求：1-1 了解有限单元法1-2 掌握两个问题的基本算法重点：有限单元法难点：有限单元法第2章：简支梁桥横向分布影响线通用计算授课学时：2基本要求：2-1 了解基本原理2-2 掌握基本原理2-3 掌握计算机方法2-4 掌握总框图和源程序重点：简支梁桥横向分布影响线通用计算基本原理难点：源程序第3章：桥梁结构分析的有限元法授课学时：2基本要求：3-1了解桥梁结构分析的杆系有限元法3-2了解桥梁结构分析的内容和特点3-3了解桥梁结构分析的建模方法重点：桥梁结构分析的杆系有限元法难点：桥梁结构分析的内容和特点三、学时分配课程总学时为48，其中理论学时48，实验学时0。
