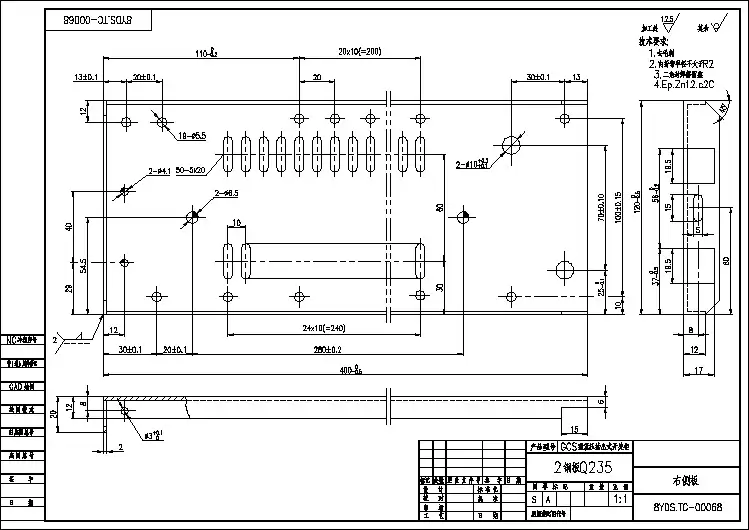

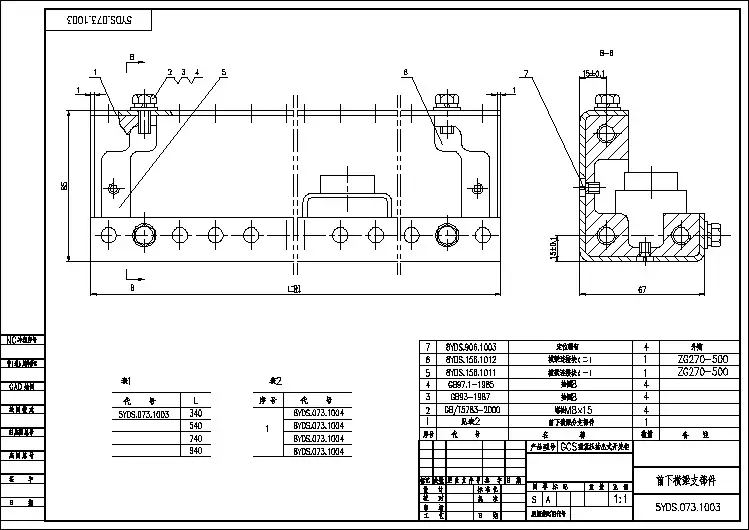

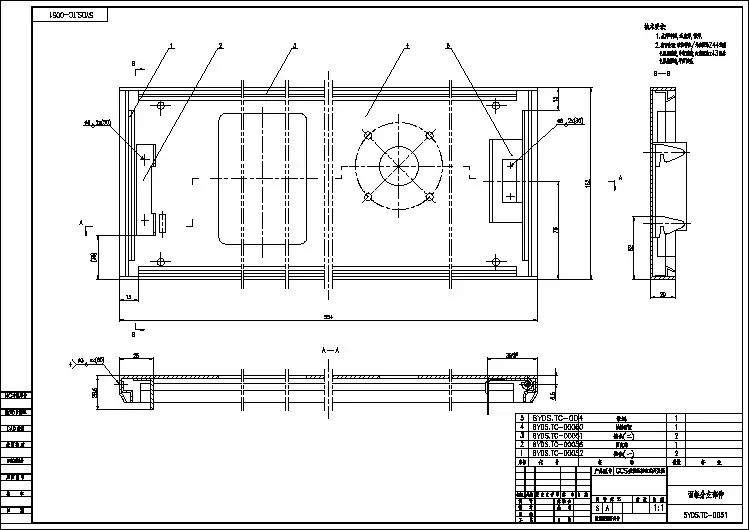

GCS型低压抽出式开关柜总装图3C认证图纸

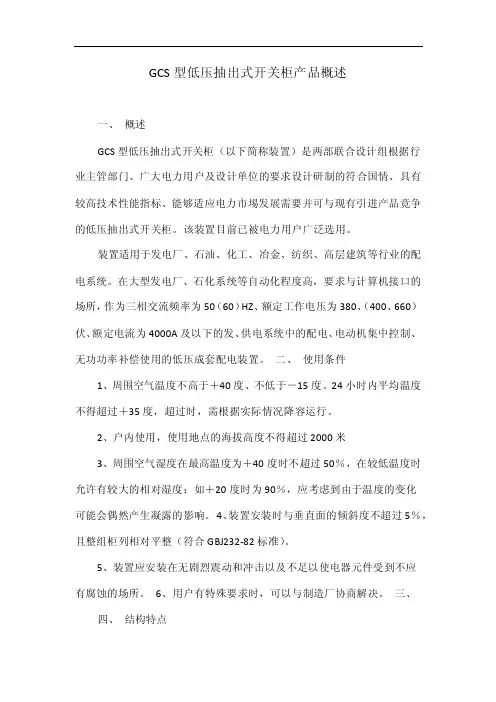

GCS型低压抽出式开关柜产品概述一、概述GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制的符合国情、具有较高技术性能指标、能够适应电力市埸发展需要并可与现有引进产品竟争的低压抽出式开关柜。

该装置目前已被电力用户广泛选用。

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ、额定工作电压为380、（400、660）伏、额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

二、使用条件1、周围空气温度不高于＋40度、不低于－15度。

24小时内平均温度不得超过＋35度，超过时，需根据实际情况降容运行。

2、户内使用，使用地点的海拔高度不得超过2000米3、周围空气湿度在最高温度为＋40度时不超过50％，在较低温度时允许有较大的相对湿度：如＋20度时为90％，应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、装置安装时与垂直面的倾斜度不超过5％，且整组柜列相对平整（符合GBJ232-82标准）。

5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

6、用户有特殊要求时，可以与制造厂协商解决。

三、四、结构特点1、装置的主构采用8MF型钢，构架采用拼装和部分焊结两种结构形式，主构架上均有安模数孔E=20mm.2、装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室、各单元的功能相对独立。

3、装置柜体的尺寸系列见表：4、功能单元a、、抽屉层高的模数为160MM、分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列，单元回路额定电流400A及以下。

b、抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

c、每台MCC柜最多能安装11个一单元抽屉或22个1/2单元的抽屉。

GCS型低压抽出式开关柜1、概述GCS型低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等配电系统。

在大型发电厂、石化系统等自动化程度高，要求与计算机接口场所、作为三相交流频率50（60）Hz、额定电流为4000 A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

2.产品特点z结构紧凑：以较小的空间容纳较多的功能单元；z零部件通用性强，组装灵活：以200mm为模数的C型钢或8MF型钢为骨架,能满足各种结构的型式、防护等级和使用环境的要求；z采用标准模块设计：有五个尺寸系列标准单元，用户可根据需要任意选用组装；z技术性能：MCC 柜垂直母线额定短时耐受电流为80kA，水平母线采用柜后平置式排列布局，能承受动稳定电流176kA的要求，达到当代国际水平。

3.正常使用条件z周围空气温度不高于+40℃，不低于-5℃。

24小时内平均温度不高于+35℃，超过时需根据实际情况降容运行；z户内使用，使用点的海拔高度不得超过2000m；z周围空气相对温度的变化可能会偶然产生凝露的影响；z装置安装面与垂直面倾斜度不得超过5%，且整组柜列相对平整；（符合GBJ23282标准）；z装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；z用户有特殊要求时，可以与制造厂协商解决4.符合标准z GB 7251.1 低压成套开关设备和控制设备：第一部分型式试验和部分型式试验成套设备；z JB/T9661 低压抽出式成套开关设备；z IEC60439—1低压开关设备和控制设备组件：第一部分，经过型式试验和的部分型式试验组件；z IEC60529确定外壳的防护等级及相应标准5.型号构成及意义6.技术参数名 称单 位参 数水平母线额定电流A800,1000,1250,2000,2500,3200,4000垂直母线额定电流A600,800,1000馈电电路最大电流A2500抽屉回路最大电流A600水平母线短时耐受电流kA/s50,80,100垂直母线短时耐受电流kA/s50外壳防护等级IP30,IP31,IP40,IP427.外形尺寸（宽*深*高）序号名 称宽*深*高备注1动力中心柜（PC）（600、800、1000）*（800、1000）*2200采用DW18系列万能式断路器或其它系列的断路器（如M系列、F系列等）。

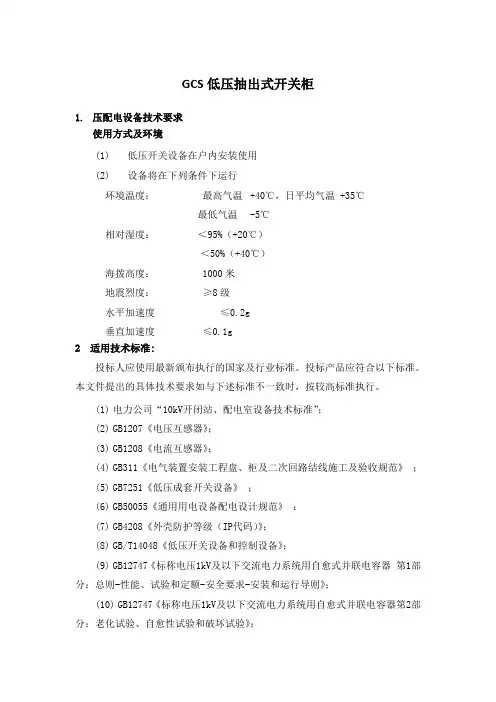

GCS低压抽出式开关柜1.压配电设备技术要求使用方式及环境(1)低压开关设备在户内安装使用(2)设备将在下列条件下运行环境温度：最高气温+40℃，日平均气温 +35℃最低气温-5℃相对湿度：＜95%（+20℃）＜50%（+40℃）海拨高度： 1000米地震烈度：≥8级水平加速度≤0.2g垂直加速度≤0.1g2 适用技术标准:投标人应使用最新颁布执行的国家及行业标准。

投标产品应符合以下标准。

本文件提出的具体技术要求如与下述标准不一致时，按较高标准执行。

(1)电力公司“10kV开闭站、配电室设备技术标准”；(2)GB1207《电压互感器》；(3)GB1208《电流互感器》；(4)GB311《电气装置安装工程盘、柜及二次回路结线施工及验收规范》；(5)GB7251《低压成套开关设备》；(6)GB50055《通用用电设备配电设计规范》；(7)GB4208《外壳防护等级（IP代码）》；(8)GB/T14048《低压开关设备和控制设备》；(9)GB12747《标称电压1kV及以下交流电力系统用自愈式并联电容器第1部分：总则-性能、试验和定额-安全要求-安装和运行导则》；(10)GB12747《标称电压1kV及以下交流电力系统用自愈式并联电容器第2部分：老化试验、自愈性试验和破坏试验》；(11)GB15576《低压成套无功功率补偿装置》；(12)GB22582《电力电容器低压功率因数补偿装置》；(13)GB/T1094.6《电力变压器第6部分：电抗器》；(14)GB/T 10233《低压成套开关设备和电控设备基本试验方法》。

3 开关柜技术参数(1)电气设备额定电压： 400V(2)额定频率： 50Hz(3)相数：三相（三相五线制）(4)额定电流：水平母线详见一次电路图(5)垂直母线应大于柜内开关容量要求(6)额定绝缘电压： 690V(7)★额定短时耐受电流（1s）备注：投标人应满足所投标段对应电流等级的技术参数要求。

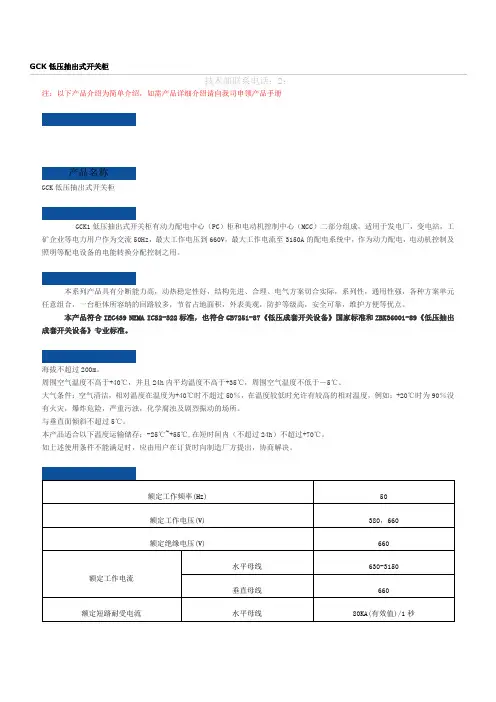

GCK低压抽出式开关柜技术部联系电话；2；注：以下产品介绍为简单介绍，如需产品详细介绍请向我司申领产品手册产品名称GCK低压抽出式开关柜GCK1低压抽出式开关柜有动力配电中心（PC）柜和电动机控制中心（MCC）二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流50Hz，最大工作电压到660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

本系列产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性，通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外表美观，防护等级高，安全可靠，维护方便等优点。

本产品符合IEC439 NEMA ICS2-322标准，也符合GB7251-87《低压成套开关设备》国家标准和ZBK36001-89《低压抽出成套开关设备》专业标准。

海拔不超过200m。

周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于－5℃。

大气条件：空气清洁，相对温度在温度为+40℃时不超过50％，在温度较低时允许有较高的相对温度，例如：+20℃时为90％没有火灾，爆炸危险，严重污浊，化学腐浊及剧烈振动的场所。

与垂直面倾斜不超过5℃。

本产品适合以下温度运输储存：-25℃~+55℃,在短时间内（不超过24h）不超过+70℃。

如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

额定工作频率(Hz)50额定工作电压(V)380，660额定绝缘电压(V)660水平母线630-3150额定工作电流垂直母线660额定短路耐受电流水平母线80KA(有效值)/1秒在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。

柜体外壳防护等级为IP40。

用户订货时应提供下列资料一次回路方案编号、设备型号、容量及单线系统图；二次回路原理图如用户未提供要求，制造厂按标准提供；开关柜的排列图和配电室平面布置图；主母线规格未提供要求时制造厂按标准提供；开关柜表面颜色（制造厂家标准的颜色为：浅豆色）；若用户有其他要求可与我厂协商解决。
