常用快恢复二极管

什么是快恢复二极管1．快恢复二极管的作用与结构快恢复二极管（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。

快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。

因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。

通常，5~20A的快恢复二极管管采用TO–220FP塑料封装，20A以上的大功率快恢复二极管采用顶部带金属散热片的TO–3P塑料封装，5A以下的快恢复二极管则采用DO–41、DO–15或DO–27等规格塑料封装。

图4-49是快恢复二极管的外形。

采用TO–220或TO–3P封装的大功率快恢复二极管，有单管和双管之分。

双管的管脚引出方式又分为共阳和共阴，如图4-50所示。

2．常用的快恢复二极管常用的小功率快恢复二极管有FR系列和PFR系列等，其主要参数见表4-45。

常用的中、大功率快恢复二极管有RC系列、MUR系列、CTL系列等其主要参数见表4-46。

快恢复二极管也与普通二极管一样由PN结构成，也具有单向导电性。

它广泛应用于各种电子电路、家电、仪表等设备中、作电源指示或电平指示。

2．快恢复二极管的分类快恢复二极管有多种分类方法。

按其使用材料可分为磷化镓(GaP)快恢复二极管、磷砷化镓(GaAsP)快恢复二极管、砷化镓(GaAs)快恢复二极管、磷铟砷化镓(GaAsInP)快恢复二极管和砷铝化镓(GaAlAs)快恢复二极管等多种。

按其封装结构及封装形式除可分为金属封装、陶瓷封装、塑料封装、树脂封装和无引线表面封装外，还可分为加色散射封装（D）、无色散射封装（W）、有色透明封装（C）和无色透明封装（T）。

按其封装外形可分为圆形、方形、矩形、三角形和组合形等多种，图4-22为几种快恢复二极管的外形。

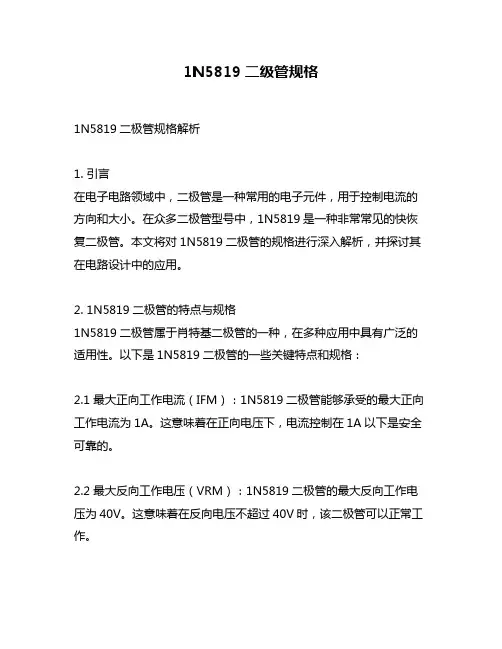

1N5819二级管规格1N5819二极管规格解析1. 引言在电子电路领域中，二极管是一种常用的电子元件，用于控制电流的方向和大小。

在众多二极管型号中，1N5819是一种非常常见的快恢复二极管。

本文将对1N5819二极管的规格进行深入解析，并探讨其在电路设计中的应用。

2. 1N5819二极管的特点与规格1N5819二极管属于肖特基二极管的一种，在多种应用中具有广泛的适用性。

以下是1N5819二极管的一些关键特点和规格：2.1 最大正向工作电流（IFM）：1N5819二极管能够承受的最大正向工作电流为1A。

这意味着在正向电压下，电流控制在1A以下是安全可靠的。

2.2 最大反向工作电压（VRM）：1N5819二极管的最大反向工作电压为40V。

这意味着在反向电压不超过40V时，该二极管可以正常工作。

2.3 正向压降（VF）：1N5819二极管的正向压降通常在0.45V左右。

这意味着在正向导通状态下，电压降低约为0.45V左右。

2.4 肖特基势垒电容（CJ）：1N5819二极管具有一个肖特基势垒电容，其典型值为7pF。

肖特基势垒电容对高频性能和高速开关特性具有一定影响。

2.5 峰值逆向电流（IRRM）：1N5819二极管的峰值逆向电流为10mA。

这意味着在逆向电压超过其最大反向工作电压时，峰值逆向电流不应超过10mA，以保证二极管性能的稳定性。

3. 1N5819二极管的应用领域由于1N5819二极管具有快速恢复的特点，因此在多个电子应用中得到广泛使用。

以下是一些常见的应用领域：3.1 反向保护：1N5819二极管可用于电路中的反向保护，以防止逆向电压对电路的损坏。

通过将1N5819二极管反向连接过去，可以确保只允许正向电压通过。

3.2 DC-DC转换器：由于1N5819二极管具有较低的正向压降和快速恢复特性，因此在DC-DC转换器中，可用于快速切换和能量传输。

3.3 急停保护：在很多电路中，需要一种能够迅速截断电流的保护装置，以应对突发情况。

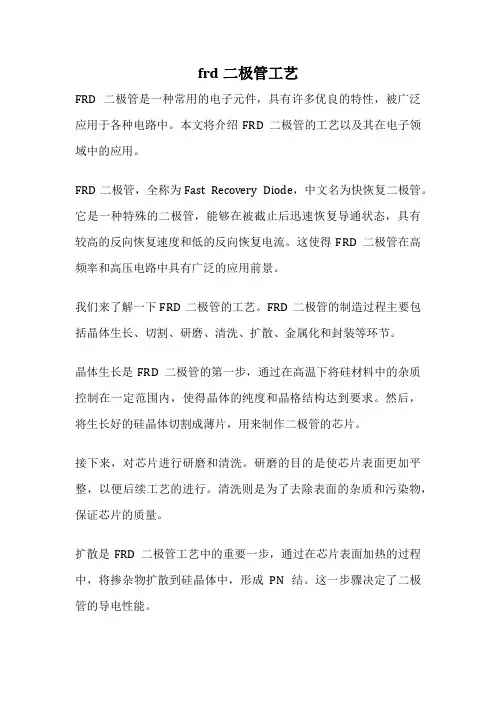

frd二极管工艺FRD二极管是一种常用的电子元件，具有许多优良的特性，被广泛应用于各种电路中。

本文将介绍FRD二极管的工艺以及其在电子领域中的应用。

FRD二极管，全称为Fast Recovery Diode，中文名为快恢复二极管。

它是一种特殊的二极管，能够在被截止后迅速恢复导通状态，具有较高的反向恢复速度和低的反向恢复电流。

这使得FRD二极管在高频率和高压电路中具有广泛的应用前景。

我们来了解一下FRD二极管的工艺。

FRD二极管的制造过程主要包括晶体生长、切割、研磨、清洗、扩散、金属化和封装等环节。

晶体生长是FRD二极管的第一步，通过在高温下将硅材料中的杂质控制在一定范围内，使得晶体的纯度和晶格结构达到要求。

然后，将生长好的硅晶体切割成薄片，用来制作二极管的芯片。

接下来，对芯片进行研磨和清洗。

研磨的目的是使芯片表面更加平整，以便后续工艺的进行。

清洗则是为了去除表面的杂质和污染物，保证芯片的质量。

扩散是FRD二极管工艺中的重要一步，通过在芯片表面加热的过程中，将掺杂物扩散到硅晶体中，形成PN结。

这一步骤决定了二极管的导电性能。

随后，通过金属化工艺将金属电极连接到芯片的两端，形成电流的输入和输出端口。

这样就完成了FRD二极管的制造。

FRD二极管具有许多优良的特性，使其在电子领域中得到广泛应用。

首先，由于其快速恢复速度，FRD二极管常被用于高频电路中，如变频器、高频整流器等。

其次，FRD二极管的低反向恢复电流使得其在开关电源、逆变器等功率电子设备中具有重要作用。

此外，FRD二极管还可以用于太阳能电池、电动汽车充电桩等领域。

FRD二极管的工艺制造过程经过多个环节，包括晶体生长、切割、研磨、清洗、扩散、金属化和封装等。

它具有快速恢复速度和低反向恢复电流的特点，被广泛应用于各种电子设备中。

通过合理的设计和应用，FRD二极管可以发挥出其最大的电气性能，为电子领域的发展做出贡献。

超快恢复二极管型号参数二极管（Diode）是一种常见的电子器件，其具有只允许电流在一个方向上通过的特性。

在电子电路中，二极管常被用于整流、调制、变频、开关等各种应用中。

超快恢复二极管（Ultra-Fast Recovery Diode）是一种具有较快恢复时间的二极管，其特点是在一个很短的时间内能够从导通状态恢复到封锁状态。

首先，额定电流（IO）是指二极管在规定的工作条件下，可以持续承受的最大电流。

该参数通常以安培（A）为单位，例如IO=1A表示二极管的额定电流为1安培。

其次，额定反向电压（VRRM）是指二极管所能承受的最大反向电压。

它是通过测试，将二极管的阳极连接到正向电源并施加反向电压，观察二极管是否发生击穿来确定的。

该参数通常以伏特（V）为单位，例如VRRM=100V表示二极管的额定反向电压为100伏特。

最大导通电压降（VF）是指二极管在正向导通状态下的电压降。

正向导通时，二极管前后的电压存在一个较小的压降，该参数通常以伏特（V）为单位，例如VF=0.7V表示二极管的最大导通电压降为0.7伏特。

最大反向电流（IR）是指二极管在反向工作状态下所能承受的最大反向电流。

当反向电流大于该参数时，二极管可能发生击穿并损坏。

该参数通常以安培（A）为单位。

恢复时间（Trr）是指二极管从正向导通状态恢复到封锁状态所需的时间。

超快恢复二极管的恢复时间通常较短，一般在纳秒级别，它对于高频开关电路的性能起到重要影响。

该参数通常以纳秒（ns）为单位。

除了以上几个主要参数，超快恢复二极管的其他参数还包括最大工作温度（Tjmax）、封装方式、引线间距和引线排列等。

这些参数会根据不同的厂家和产品型号而有所差异。

总结起来，超快恢复二极管的型号参数主要包括额定电流、额定反向电压、最大导通电压降、最大反向电流和恢复时间等。

这些参数对于选择和应用超快恢复二极管起到至关重要的作用，需要根据具体的电路需求进行合理选择。

二极管ss34参数二极管SS34是一种表面贴装（SMD）二极管，也被称为快速恢复二极管。

它的主要用途是在交流电路中，将交流电转化为直流电。

本文将会介绍二极管SS34的参数。

1. 电压和电流参数二极管SS34的最大反向工作电压为40伏特（V）和平均工作电流为3安培（A），峰值反向电压（PRV）为40V，临界电流为3A，即当电流大于3A时，二极管将无法正常工作。

SS34二极管的电压降为0.55V，这是由于其低正向电压丢弃能力。

2. 绝缘和热管理二极管SS34具有良好的绝缘性质，其阻值为100兆欧姆（MΩ）以上（在25°C, 100V 的电场下）。

这种高阻值确保了元件的稳定性和安全性。

二极管SS34还具有低热阻，其热性能优良，允许元件高温运行。

3. 反向恢复时间和功耗二极管SS34是一种快速恢复二极管，其反向恢复时间（TRR）为75纳秒（ns），这要归功于其快速恢复结构及技术。

SS34二极管的最小功耗为1.3瓦特（W）。

4. 封装和尺寸二极管SS34的封装方式为SMA（表面安装装置），其外观尺寸为4.06毫米（mm）x 2.29mm x 1.15mm。

这种小型封装，使得二极管SS34可以广泛地应用于各种电子设备中。

5. 应用领域二极管SS34的主要应用领域是直流电源、逆变和扫描电路。

它也可以用于高性能交流电源和升压转换器中。

SS34二极管具有大功率、高可靠性和高效率的特点，受到了广泛的欢迎。

二极管SS34是一种高性能的元件，具有快速响应、低电压降和低热阻等优势，被广泛应用于各种领域。

上述介绍的参数可以帮助人们更好地理解其性能和特点。

除了上述提到的参数，二极管SS34还有其他一些值得注意的性能。

二极管SS34的正向电压温度系数（VF / T）非常小，这意味着在不同的温度下，其正向电压降几乎不会发生变化。

这对于需要在极端温度环境下运行的应用程序非常重要。

SS34二极管还具有防静电能力。

在某些应用程序中，静电放电（ESD）可能会损坏二极管，但二极管SS34具有极高的ESD等级，能够承受不同程度的ESD打击。

1200v 快恢复二极管
1200V快恢复二极管是一种用于高压电路的二极管，其特点是具有快速恢复时间和较高的反向击穿电压。

这种二极管通常用于开关电源、逆变器、变频器、电焊机等高压高频电路中，以实现对高压快速开关的需求。

从电气特性角度来看，1200V快恢复二极管具有较高的反向击穿电压，能够在高压环境下稳定工作。

同时，快速恢复时间可以减小开关过程中的能量损耗，提高电路的效率。

此外，1200V的工作电压使得该二极管适用于较高电压的电路需求。

从应用角度来看，1200V快恢复二极管常用于电力电子领域，例如用于变频调速设备、电力逆变器、风力发电、太阳能逆变器等高压高频电路中。

其快速恢复特性可以有效降低开关损耗，提高系统的稳定性和可靠性。

此外，从市场需求角度来看，随着可再生能源和电动车市场的快速发展，对于高压快速开关元件的需求也在不断增加，因此1200V快恢复二极管在市场上具有较大的应用前景和发展空间。

总的来说，1200V快恢复二极管具有较高的反向击穿电压和快速恢复时间，适用于高压高频电路中，具有较广泛的应用前景和市场需求。

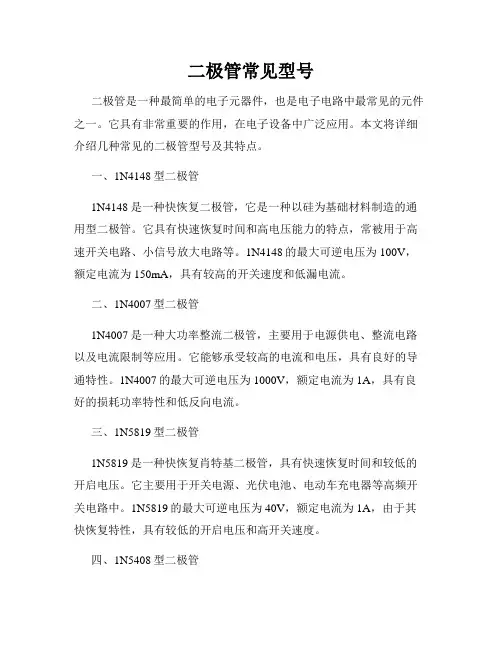

二极管常见型号二极管是一种最简单的电子元器件，也是电子电路中最常见的元件之一。

它具有非常重要的作用，在电子设备中广泛应用。

本文将详细介绍几种常见的二极管型号及其特点。

一、1N4148型二极管1N4148是一种快恢复二极管，它是一种以硅为基础材料制造的通用型二极管。

它具有快速恢复时间和高电压能力的特点，常被用于高速开关电路、小信号放大电路等。

1N4148的最大可逆电压为100V，额定电流为150mA，具有较高的开关速度和低漏电流。

二、1N4007型二极管1N4007是一种大功率整流二极管，主要用于电源供电、整流电路以及电流限制等应用。

它能够承受较高的电流和电压，具有良好的导通特性。

1N4007的最大可逆电压为1000V，额定电流为1A，具有良好的损耗功率特性和低反向电流。

三、1N5819型二极管1N5819是一种快恢复肖特基二极管，具有快速恢复时间和较低的开启电压。

它主要用于开关电源、光伏电池、电动车充电器等高频开关电路中。

1N5819的最大可逆电压为40V，额定电流为1A，由于其快恢复特性，具有较低的开启电压和高开关速度。

四、1N5408型二极管1N5408是一种高功率整流二极管，用于高电流、高压的整流电路中。

它能够承受较高的电流和电压，具有良好的导通特性和低反向电流。

1N5408的最大可逆电压为1000V，额定电流为3A，适用于较大功率的电源供电、整流电路等应用。

五、LED二极管LED（Light Emitting Diode）是一种发光二极管，可以自发光。

根据不同的材料和结构，LED可以发出不同颜色的光。

LED具有体积小、寿命长、耗能低等优点，在照明、显示、指示等领域得到广泛应用。

常见的颜色有红色、绿色、蓝色等，可以根据需要选择合适的LED二极管。

综上所述，以上介绍了几种常见的二极管型号及其特点。

在实际应用中，我们需要根据具体的电路要求选择合适的二极管型号。

不同的型号具有不同的特性，因此我们需要根据具体需求来选择合适的二极管，以保证电路的正常工作和稳定性。

ll4148二极管的参数ll4148二极管是一种常用的快恢复二极管，具有以下参数：1. 电压：ll4148二极管的最大反向工作电压为100V，这意味着在正向电压小于100V，反向电压不超过100V的条件下，该二极管可以正常工作。

这使得ll4148二极管在电路中具有较高的电压容忍度，适用于一些高压应用。

2. 电流：ll4148二极管的最大正向连续工作电流为200mA，最大峰值反向电流为2A。

这意味着在正向电流小于200mA，反向电流不超过2A的条件下，该二极管可以正常工作。

这使得ll4148二极管在电路中具有较高的电流容忍度，适用于一些高电流应用。

3. 响应时间：ll4148二极管的恢复时间非常短，通常为4ns。

这意味着当二极管由正向通态变为反向截止时，它能够迅速恢复到正向通态。

这使得ll4148二极管适用于高频应用，可以快速地开关和切换信号。

4. 封装类型：ll4148二极管的封装类型为SOD-80，这是一种小型封装，尺寸为2.4mm x 1.8mm x 1.7mm。

这种小型封装使得ll4148二极管适用于紧凑的电路设计，能够在有限的空间中提供高性能。

5. 稳定性：ll4148二极管具有较好的稳定性，可以在较宽的温度范围内正常工作。

它的温度系数为-2mV/℃，这意味着在温度升高时，正向电压会略微下降。

这种稳定性使得ll4148二极管在各种环境条件下都能可靠地工作。

6. 应用领域：由于ll4148二极管具有高电压容忍度、高电流容忍度和快速响应时间等特点，它广泛应用于电源管理、信号处理、通信系统和消费电子等领域。

例如，它可以用作电源保护，防止过压和过流；也可以用作信号检测，提供快速的开关和切换能力。

总结来说，ll4148二极管是一种具有高电压容忍度、高电流容忍度和快速响应时间的快恢复二极管。

它的小型封装使得它适用于紧凑的电路设计，而其稳定性使得它能够在各种环境条件下可靠地工作。

在电源管理、信号处理、通信系统和消费电子等领域中，ll4148二极管发挥着重要的作用。

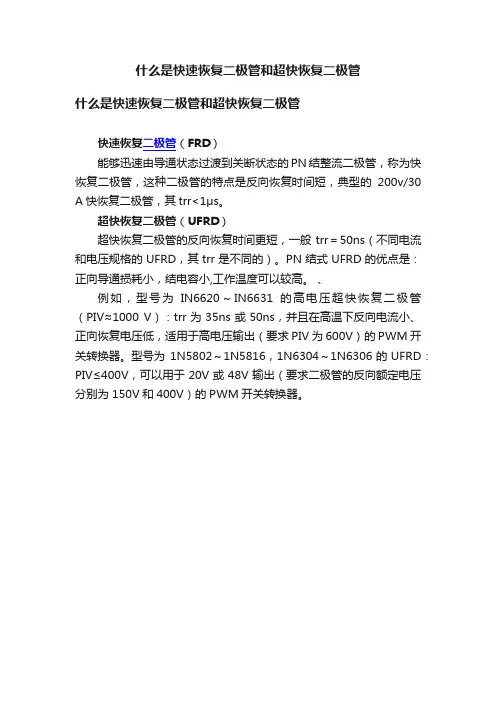

什么是快速恢复二极管和超快恢复二极管
什么是快速恢复二极管和超快恢复二极管
快速恢复二极管（FRD）
能够迅速由导通状态过渡到关断状态的PN结整流二极管，称为快恢复二极管，这种二极管的特点是反向恢复时间短，典型的200v/30 A快恢复二极管，其trr<1μs。

超快恢复二极管（UFRD）
超快恢复二极管的反向恢复时间更短，一般trr＝50ns（不同电流和电压规格的UFRD，其trr是不同的）。

PN结式UFRD的优点是：正向导通损耗小，结电容小,工作温度可以较高。

、
例如，型号为IN6620～IN6631的高电压超快恢复二极管（PIV≈1000 V）：trr为35ns或50ns，并且在高温下反向电流小、正向恢复电压低，适用于高电压输出（要求PIV为600V）的PWM开关转换器。

型号为1N5802～1N5816，1N6304～1N6306的UFRD：PIV≤400V，可以用于20V或48V输出（要求二极管的反向额定电压分别为 150V和400V）的PWM开关转换器。
