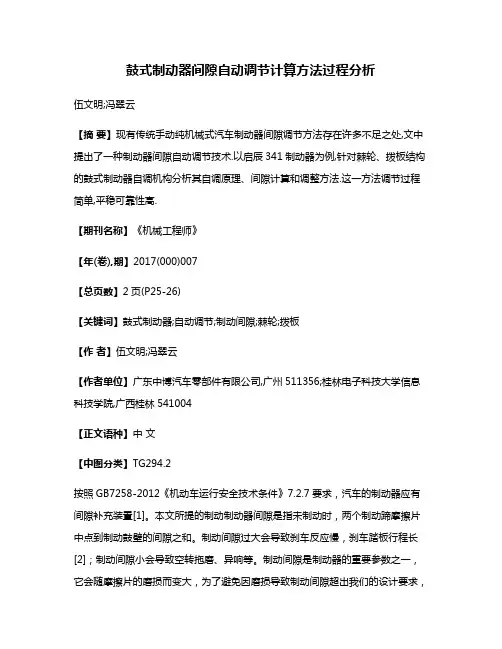

鼓式制动器间隙自动调节计算方法过程分析伍文明;冯翠云【摘要】现有传统手动纯机械式汽车制动器间隙调节方法存在许多不足之处,文中提出了一种制动器间隙自动调节技术.以启辰341制动器为例,针对棘轮、拨板结构的鼓式制动器自调机构分析其自调原理、间隙计算和调整方法.这一方法调节过程简单,平稳可靠性高.【期刊名称】《机械工程师》【年(卷),期】2017(000)007【总页数】2页(P25-26)【关键词】鼓式制动器;自动调节;制动间隙;棘轮;拨板【作者】伍文明;冯翠云【作者单位】广东中博汽车零部件有限公司,广州511356;桂林电子科技大学信息科技学院,广西桂林541004【正文语种】中文【中图分类】TG294.2按照GB7258-2012《机动车运行安全技术条件》7.2.7要求，汽车的制动器应有间隙补充装置[1]。
本文所提的制动制动器间隙是指未制动时，两个制动蹄摩擦片中点到制动鼓壁的间隙之和。
制动间隙过大会导致刹车反应慢，刹车踏板行程长[2]；制动间隙小会导致空转拖磨、异响等。
制动间隙是制动器的重要参数之一，它会随摩擦片的磨损而变大，为了避免因磨损导致制动间隙超出我们的设计要求，现在的鼓式制动器通常增加了间隙自调机构，本文以“启辰341”制动器为例对其棘轮和拨板结构的自调机构进行了分析。
制动间隙因摩擦片的磨损不断增大[3]，制动（或松开）时，制动蹄的运动行程（图4中t0）也不断增大。
拨板（图1）一端安装在制动蹄（图1）上，拨板的运动行程与制动蹄的运动行程是相关的；拨板的另一端在棘轮（图1）齿顶滑动，当滑动距离超过一个齿顶距时，拨板就掉到棘轮齿根部，推动棘轮转动一个齿，与棘轮相连的螺杆也相应地转动一个角度，调整杆露出长度增大，推动制动蹄张开，补充因制动蹄磨损而变大的制动间隙，达到制动间隙稳定的目的。
对于本文所叙述的棘轮、拨板自调机构的制动器，制动器的直径补偿是间歇式的，在自调机构开始自调的前一瞬间，制动器的制动间隙最大，在自调机构刚调整以后，制动器的制动间隙最小[4]：式中：δmax为最大制动间隙；δmin为最小制动间隙；δ0为单齿调整间隙。
