普源数字示波器的使用方法普源数字示波器是一种功能强大的电学测量仪器,广泛应用于电路设计、实验分析和电子工程领域。
下面是普源数字示波器的使用方法和注意事项。
一、普源数字示波器的的基本操作1. 连接示波器与电路。
将示波器的探头连接到电路的输入端口,再将电路的输出端口连接到示波器的公共端口。
2. 调整示波器的连接。
根据需要,调整探头和电路连接的位置,使信号能够准确地传输到示波器上。
3. 打开示波器。
根据需要,打开示波器的电源和数据端口。
4. 选择观察模式。
根据需要,选择示波器的观察模式,例如正弦波、方波、三角波等。
5. 设置观察参数。
根据需要,设置示波器的观察参数,例如时基、带宽、幅度等。
6. 断开连接。
关闭示波器并断开连接电路。
7. 保存数据。
将示波器上的数据保存在计算机或其他存储设备中。
二、普源数字示波器的信号处理1. 正弦波分析。
使用数字信号处理软件对正弦波进行时域和频域分析。
2. 方波分析。
使用数字信号处理软件对方波进行时域和频域分析。
3. 三角波分析。
使用数字信号处理软件对三角波进行时域和频域分析。
4. 波形重建。
使用数字信号处理软件对波形进行重建,以便更好地观察和分析电路。
三、普源数字示波器的注意事项1. 使用示波器时,要注意保护好探头和示波器接口,避免受到损坏。
2. 在使用示波器时,要注意保护眼睛,避免长时间观察电子屏幕造成眼睛疲劳。
3. 在使用示波器时,要注意保证电路的正常工作,避免示波器受到干扰。
4. 在使用示波器时,要注意保持示波器的清洁,避免灰尘和污垢对信号的影响。
5. 在使用示波器时,要注意根据电路的不同特性选择不同的观察模式和参数,以便更好地观察和分析电路。
普源数字示波器是一种功能强大的电学测量仪器,正确使用和注意事项可以有效保障测量结果的准确性和可靠性。
数字示波器使用方法
数字示波器是一种用于观察电子信号波形的仪器,它可以帮助工程师和技术人员快速准确地分析电路中的电压信号。
本文将介绍数字示波器的基本使用方法,帮助您更好地掌握这一重要的仪器。
首先,使用数字示波器前需要确保设备连接正确。
将被测信号的输入端连接到示波器的输入端,确保极性正确,避免短路或损坏设备。
接下来,打开示波器并调整垂直和水平控制,使波形在屏幕上清晰可见。
调整示波器的垂直控制,可以改变波形的幅度,使波形在屏幕上占据适当的空间。
同时,可以调整示波器的水平控制,改变波形在时间轴上的位置,以便观察特定时间段内的波形变化。
另外,数字示波器还具有触发功能,可以帮助用户捕获特定条件下的波形。
通过调整触发控制,可以设置触发的电压水平、触发的边沿类型和触发的通道,以确保捕获到所需的波形。
在观察波形时,可以利用示波器的测量功能对波形进行分析。
示波器可以测量波形的频率、周期、峰峰值、均值等参数,帮助用户更全面地了解电路中的信号特性。
此外,数字示波器还具有存储和回放功能,可以将观察到的波形保存下来,以便后续分析和比较。
通过存储和回放功能,用户可以更方便地对波形进行详细的分析和研究。
最后,在使用完数字示波器后,需要注意关闭设备并将连接线缠绕整齐,以确保设备的安全和整洁。
另外,定期对数字示波器进行校准和维护,以保证其测量的准确性和稳定性。
总之,数字示波器是一种非常重要的电子测量仪器,掌握其基本使用方法对于工程师和技术人员来说至关重要。
通过本文的介绍,希望能够帮助您更好地理解和应用数字示波器,提高工作效率和准确性。
数字示波器的正确使用方法与调试技巧数字示波器是一种广泛应用于电子工程领域的测试设备,它可以实时显示电信号的波形,并提供丰富的测量和分析功能。
正确使用数字示波器可以帮助工程师更准确地验证电路的设计是否符合要求,并辅助调试电路中的故障。
本文将介绍一些数字示波器的正确使用方法与调试技巧。
首先,在使用数字示波器之前,我们需要了解它的基本原理和操作方式。
数字示波器通过将输入的电信号转换成数字信号,并在显示屏上绘制波形。
因此,在使用数字示波器时,我们需要合理地设置垂直与水平的量程范围以及采样速率,以确保能够适应被测信号的特性。
其次,为了正确地使用数字示波器,我们需要学会正确地连接被测电路。
首先,保证电路的地线与示波器的地线连接在一起,这是因为示波器的地线参考了地点的电位,而且地线接法正确可以减少测量误差。
其次,在连接信号源时,应注意选择适当的探头以匹配被测信号的频率范围,避免探头的影响对被测信号的干扰。
另外,数字示波器有许多功能可以辅助电路的调试。
例如,我们可以通过示波器的触发功能来捕获特定事件发生时的波形。
触发功能可以设定触发电平、触发沿、触发连续、触发单次等参数,以满足不同的触发条件。
另外,示波器还可以提供自动测量功能,例如周期、频率、峰值等,以方便工程师快速准确地获取信号的特征参数。
此外,数字示波器还可以通过数学运算来处理和分析波形。
例如,我们可以使用傅里叶变换来将时域波形转换为频域波形,从而可以分析信号的频谱特征。
此外,示波器还可以进行数学运算,如加减乘除、积分微分、平均滤波等,以便更好地分析信号的特性和提取所需的信息。
在实际调试过程中,有时可能会遇到一些常见的问题,如信号噪声、干扰、抖动等。
针对这些问题,我们可以通过示波器的触发功能和滤波器来进行相关的调试。
触发功能可以帮助我们“锁定”感兴趣的波形,而滤波器可以通过选择适当的滤波模式和频率来减少噪声的影响,保留我们所需要的信号。
最后,为了正确地使用数字示波器,我们需要不断学习和积累经验。
TDS1002数字示波器使用说明图1 TDS1002数字示波器数字示波器的部分按键和旋钮与模拟示波器相同,在此不再重复,以下重点介绍几个重要的按键及用法。
一、信号波形显示1.AUTOSET: 自动显示输入信号波形方式。
例如,校准信号的自动设置显示如图2。
图2 AUTOSET显示校准信号2.手动设置(以信号从CH1通道输入为例)●TRIG MENU 触发菜单的设置图3中,信源指触发源,信号从哪通道输入即选择该通道为触发源。
●ch1 menu 设置如图4,需要同时观察的输入信号交、直流情况,耦合选“DC”;只观察的输入信号交流情况,耦合选“AC”;●调节VOLTS/DIV 、SEC/DIV 、LEVEL旋钮,使信号波形稳定显示合适大小。
图3 TRIG MENU 菜单设置图4 ch1 menu 设置二、信号波形显示1.MEASURE测量功能如对ch1通道输入的校准信号进行测量●确认示波器探头上的衰减开关设为×1;图4 ch1 menu中“探头”设置为1×档●按“MEASURE”键,可读取信号的峰峰值、频率等多种参数。
图5 MEASURE 测量结果2.CURSOR光标,测量电压、时间例如使用光标测量f=2KHz Vpp=5V的正弦波●按CURSOR,测量类型为电压、时间可选●垂直POSITION键调整2条光标位置图6 CURSOR 测垂直方向电压图6 CURSOR 测水平方向时间三、其他按键●DISPLAY:显示方式按钮,可选择“格式”为YT信号波形显示和XY方式显示,见图7。
图7-1信号波形显示图7-2XY方式显示●MATH:计算显示方式按钮,可选择显示CH1+CH2, CH1-CH2等波形。
在进行2个通道波形加、减后的幅度测量时,注意CH1、CH2的电压灵敏度处于同一档位。
见图8。
图8MATH操作图9ACQUIRE操作●ACQUIRE:波形获取方式。
若输入信号幅度为毫伏级,受干扰信号的影响,可选择“平均值”显示,平均次数选择较大数值,可使波形显示清晰一些。
数字示波器的使用方法说明书一、简介数字示波器是一种用于测量电子信号的仪器,它能够将电信号转换成数字信号,通过处理和显示,使人们能够直观地观察和分析电子信号的各种特性。
二、准备工作1. 检查设备:确保数字示波器的外部和内部没有损坏或故障。
2. 准备电源:将数字示波器与稳定可靠的电源连接。
三、使用方法1. 连接信号源:将被测信号源与数字示波器进行连接,确保信号源输出的电压范围在数字示波器的测量范围内。
2. 调节显示模式:根据需要选择适当的显示模式,如时间域显示、频域显示等。
3. 调节触发模式:选择合适的触发模式,如边沿触发、脉冲触发等。
4. 设置水平和垂直缩放:根据被测信号的幅值和频率调整水平和垂直缩放,使被测信号能够在屏幕上完整显示。
5. 调整触发电平:根据被测信号的特性设置触发电平,确保波形稳定地显示在屏幕上。
6. 调整触发延迟:根据需要设置触发延迟,使触发点位于波形的合适位置。
7. 分析波形:观察波形的各个特性,如幅值、频率、周期、上升时间等,并进行相应的测量和分析。
四、注意事项1. 使用过程中避免将数字示波器暴露在潮湿、高温、高压等恶劣环境中,以免损坏设备或危及人身安全。
2. 在连接信号源时,确保输入端与待测电路相互匹配,避免因电阻、电容等不匹配导致的测量误差。
3. 调节触发模式和触发电平时,应根据被测信号的特性选择合适的设置,以确保波形能够稳定地显示在屏幕上。
4. 在分析波形时,要根据具体需要选择合适的测量功能,并正确使用示波器的各项功能和参数进行测量和分析。
五、故障排除1. 若数字示波器无法正常启动或显示异常,首先检查电源连接是否良好,是否存在电源故障。
2. 若波形显示不稳定或触发功能失效,可尝试调整触发模式、触发电平和触发延迟等参数,或检查信号源输出是否正常。
六、维护保养1. 定期清洁:根据使用频率和工作环境,定期清洁数字示波器的外壳和连接接口,确保设备的正常散热和连接良好。
2. 防护措施:避免将硬物、液体等杂物接触到数字示波器的内部电路板,以防止损坏电路板或导致电击等事故发生。
数字示波器使用小方法前言本文的结构逐条编排,目的是使内容成为开放性和可添加型的,欢迎有经验的同事增加新的内容。
对本文中用到按键符号作如下规定:TRIGGER MENU→Type(main)→Edge(pop-up)→Coupling(main)→DC(Side)代表按面板上的TRIGGER MENU键,再按显示屏下方的Type键,重复按这个钮直到Edge高亮显示,再按显示屏下方的Coupling,再按显示屏右侧的DC键。
注:main代表显示屏下方的键,Side代表显示屏右方的键,pop-up代表一直按此键,直到项目高亮显示。
目录一.安全问题 (1)二.使用探头 (2)三.触发方式 (11)四.测试方法 (15)五.小常识、小经验 (23)一.安全问题结论一示波器电源线要用三相插头良好接地(即接实验室的地线)说明为了避免电冲击对示波器造成损伤,输出及输入端进行电气连接前要保证示波器良好接地。
结论二探头地线只能接电路板上的地线,不可以搭接在电路板的正、负电源端说明交流供电系统或经整流后直流供电的系统的地一般都是接大地的。
探头的地也是经示波器安全地线接大地的。
如果探头的地搭在电路板上不是地的点上,就会造成此点和电源地短路,轻者使电路板工作不正常,重者会烧坏电路板或探头,造成严重后果。
尤其注意不能把探头的地接到电路板上的正、负电源端。
结论三不允许在探头还连接着被测试电路时插拔探头。
说明避免对示波器和探头造成损伤,尤其是有源探头。
厂家说明。
结论四信号的幅度不要超过探头和示波器的安全幅度,以免造成损坏说明信号幅度超过±40V时,用有源探头P6245和P6243测量会造成探头的损坏。
不同探头的幅度量程是不同的,要留心探头及示波器上的说明文字。
二.使用探头结论一 有源探头使用前要先进行幅度校准示例:说明: 有源探头内含放大器等有源器件,因温漂等原因而使其在不同环境中引入直流偏移不同。
使用前,先插到示波器上预热几分钟,然后进行一次校准。
数字示波器操作方法数字示波器是一种用来观测和测量电信号的仪器,它将电信号转换成可视化的波形图形,以便用户可以更直观地分析和理解信号的特性。
数字示波器操作方法主要包括连接电源和信号源、设置触发条件、调整水平和时间基准、选择测量参数等步骤。
连接电源和信号源是数字示波器操作的第一步。
将数字示波器的电源插头插入电源插座,并打开电源开关。
然后,将信号源的输出端与数字示波器的输入端连接,确保连接正确并紧固。
接下来,设置触发条件是进行信号采集和显示的关键步骤。
触发条件决定了示波器何时开始采集信号并显示波形。
在数字示波器上,可以设置触发源、触发方式和触发电平等参数。
触发源可以选择信号源本身或外部信号源,触发方式可以选择边沿触发或脉冲触发,触发电平可以根据信号的特性进行设置。
通过调整这些参数,可以确保信号在合适的时刻被触发和显示。
调整水平和时间基准是为了使信号波形在屏幕上得以正确显示。
水平调节是指调整信号的幅度,使其适应屏幕的显示范围。
时间基准调节是指调整信号的时间轴,使其在屏幕上以合适的速度移动。
通过调整水平和时间基准,可以使信号波形在屏幕上居中且不失真。
选择测量参数是为了对信号进行进一步的分析和测量。
数字示波器提供了多种测量参数,如幅值、频率、周期、占空比、上升时间等。
用户可以根据需要选择相应的测量参数,并将其显示在屏幕上。
这样,用户可以直观地了解信号的特性,并进行更深入的分析和判断。
总结一下,数字示波器操作方法包括连接电源和信号源、设置触发条件、调整水平和时间基准、选择测量参数等步骤。
通过正确操作数字示波器,用户可以方便地观测和测量电信号,并进行信号分析和判断。
数字示波器的应用范围广泛,涉及电子、通信、自动化等领域,是现代科学研究和工程技术的重要工具之一。
物理实验技术中电子数字示波器的使用技巧详解引言:电子数字示波器是物理实验中常用的工具,它能够帮助实验者观测和记录电信号的波形。
本文将详解电子数字示波器的使用技巧,以帮助物理实验者更好地进行实验。
一、电子数字示波器的基本原理电子数字示波器是一种能够通过数字化的方式观测和测量电信号的设备。
其基本原理是将被测电信号转化为模拟信号,然后通过A/D转换器将其转换为数字信号,最后通过显示屏显示出波形。
在实验中,我们主要需要掌握以下几个关键技巧。
1. 利用触发功能触发是帮助示波器捕获和锁定特定信号的重要功能。
实验者可以根据实验需求设置合适的触发方式和触发电平,使示波器在特定条件下进行波形捕获。
触发功能的正确使用能够帮助实验者提高波形的稳定性和可靠性。
2. 选择合适的带宽示波器的带宽是指示波器能够显示的最高频率的上限。
在实验中,为了确保测量的准确性,实验者应根据被测信号的频率范围选择合适的示波器带宽。
若带宽不足,则会出现信号失真和不准确的情况。
3. 设置合适的垂直和水平缩放垂直缩放是指调整示波器的垂直灵敏度,即使波形在显示屏上充满整个垂直范围。
水平缩放是指调整示波器的水平灵敏度,以适应波形的显示时间和频率。
实验者应根据被测信号的振幅和频率范围,合理设置示波器的垂直和水平缩放,以充满整个显示屏并保持波形的清晰可见。
4. 选择合适的触发模式示波器一般有自动和正常两种触发模式。
自动模式适用于非周期性信号的观测,而正常模式适用于周期性信号的观测。
在实验中,根据被测信号的特点选择合适的触发模式,能够更好地捕获和显示信号的波形。
二、电子数字示波器的使用技巧1. 基本操作在使用示波器之前,首先应熟悉示波器的基本操作。
包括打开示波器电源,连接被测信号,调整触发方式和触发电平,以及调整垂直和水平缩放等。
熟练掌握这些基本操作能够提高实验效率和数据的准确性。
2. 信号标定在实验中,为了测量信号的幅值和频率,需要进行信号标定。
示波器通常有内置的功能可以进行信号标定。
数字示波器的使用方法示波器使用教程示波器使用说明数字示波器的使用方法数字示波器是一种高精度、高效率的电子测试仪器。
它可以用来测量电流、电压和频率等电性量,并将结果在荧光屏上显示出来,使用户通过视觉直观地了解电路中的信号波形,方便电路的维护和调试。
那么,如何正确地使用数字示波器呢?本文将从示波器的基本原理、使用方法、测量技巧等方面为您进行详细讲解。
一、数字示波器的基本原理数字示波器(Digital Storage Oscilloscope,DSO)是一种能够将模拟信号进行数字化采样并储存的电子仪器。
当模拟信号进入示波器时,它首先会被采样芯片进行采样,并将采集到的模拟信号转换成数字信号,再通过数字电路进行处理,最后在荧光屏上显示出波形图形。
数字示波器的特点是采样率高、带宽宽、噪声小,并且可以通过内置计算机实现多种复杂的测量和分析功能。
因此,数字示波器已成为电子检测和测试领域中不可或缺的工具之一。
二、数字示波器的使用方法1、准备工作在使用数字示波器之前,我们需要准备好测量物、信号源、电缆和示波器。
其中,信号源可以是任何产生模拟信号的电子元件,如信号发生器、函数发生器或示波器本身。
在将信号源与示波器连接时,需要根据连接方式选择合适的接口和电缆类型,例如BNC接口和同轴电缆可以支持50欧姆和75欧姆的传输线,而探头则可以用于连接带有夹子的对接器以测量电源或电路板上的元件。
2、设置示波器使用数字示波器时,我们需要根据测量要求来设置示波器的参数,如垂直和水平缩放、扫描速度、触发方式等。
其中,垂直缩放主要是设置放大倍数和输入阻抗,以确保输入信号在示波器的垂直方向上显示清晰。
水平缩放则需要根据测量信号的周期和带宽来调节。
在示波器的触发方面,根据信号的周期和频率,可以选择自由运行模式、边沿触发模式、视频触发模式等不同的触发方式,以满足不同测量要求。
3、测量信号当示波器设置完成后,我们就可以测量信号波形了。
此时,我们可以通过示波器荧光屏上的波形图形来观察信号的幅度、周期、频率以及相位等电性参数。

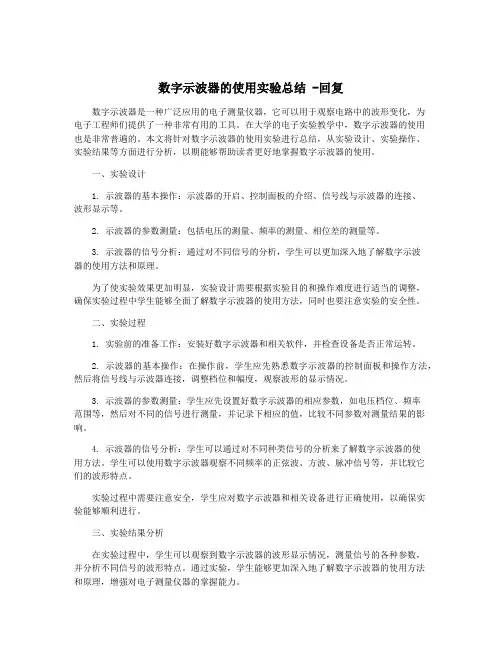

数字示波器的使用实验总结 -回复数字示波器是一种广泛应用的电子测量仪器,它可以用于观察电路中的波形变化,为电子工程师们提供了一种非常有用的工具。
在大学的电子实验教学中,数字示波器的使用也是非常普遍的。
本文将针对数字示波器的使用实验进行总结,从实验设计、实验操作、实验结果等方面进行分析,以期能够帮助读者更好地掌握数字示波器的使用。
一、实验设计1. 示波器的基本操作:示波器的开启、控制面板的介绍、信号线与示波器的连接、波形显示等。
2. 示波器的参数测量:包括电压的测量、频率的测量、相位差的测量等。
3. 示波器的信号分析:通过对不同信号的分析,学生可以更加深入地了解数字示波器的使用方法和原理。
为了使实验效果更加明显,实验设计需要根据实验目的和操作难度进行适当的调整,确保实验过程中学生能够全面了解数字示波器的使用方法,同时也要注意实验的安全性。
二、实验过程1. 实验前的准备工作:安装好数字示波器和相关软件,并检查设备是否正常运转。
2. 示波器的基本操作:在操作前,学生应先熟悉数字示波器的控制面板和操作方法,然后将信号线与示波器连接,调整档位和幅度,观察波形的显示情况。
3. 示波器的参数测量:学生应先设置好数字示波器的相应参数,如电压档位、频率范围等,然后对不同的信号进行测量,并记录下相应的值,比较不同参数对测量结果的影响。
4. 示波器的信号分析:学生可以通过对不同种类信号的分析来了解数字示波器的使用方法。
学生可以使用数字示波器观察不同频率的正弦波、方波、脉冲信号等,并比较它们的波形特点。
实验过程中需要注意安全,学生应对数字示波器和相关设备进行正确使用,以确保实验能够顺利进行。
三、实验结果分析在实验过程中,学生可以观察到数字示波器的波形显示情况,测量信号的各种参数,并分析不同信号的波形特点。
通过实验,学生能够更加深入地了解数字示波器的使用方法和原理,增强对电子测量仪器的掌握能力。
四、实验心得体会通过本次数字示波器的使用实验,我深刻体会到了数字示波器在实际应用中的重要性。
数字示波器使用方法数字示波器是一种电子测量仪器,用于显示电压变化随时间的波形。
它是电子工程师、电力工程师、通信工程师、教师和学生必不可少的工具。
本文将分步骤介绍数字示波器的使用方法。
步骤一:准备工作在使用数字示波器之前,需要进行一些准备工作。
首先,确认选择的示波器型号和功能是否符合所需的测试目的。
其次,插上电源并接通电源开关,等待示波器上电后进行操作。
步骤二:接线测试在使用数字示波器前,需要对测试对象进行电路连接。
接线先将一个测试用信号源与示波器连接。
测试用信号源可以是一个函数发生器、信号发生器或其他可产生波形的设备。
将信号源的输出端与示波器的通道1或通道2连接。
如果需要测量差分信号,则需将差分信号线连接到示波器的通道3或通道4。
步骤三:配置示波器参数在连接好电路后,需要设置数字示波器的参数。
包括:触发方式、采样率、水平和垂直比例等参数。
触发方式是指示波器触发波形显示的方式。
例如,可以设置在信号达到特定电平或在信号发生器的脉冲上进行触发。
采样率是指示波器定期对输入信号进行采样的速度。
在保持采样速度的同时,应根据信号频率适度增加垂直比例,以便将信号看得更加清晰。
步骤四:显示波形设置好示波器的参数后,就可以显示测试信号的波形了。
触发条件满足后,示波器会显示完整的波形(取决于设置的视窗大小)。
如果需要更精细的波形,可以通过改变垂直和水平比例进行调整。
此时,用户可以逐渐放大、移动和调整波形使其达到最优。
步骤五:保存和记录数据数字示波器可以保存测量数据以便后续使用。
可以通过USB接口或其他存储设备将数据保存到U盘或电脑上。
数据还可以作为图片或文档附加给其他用户。
在使用数字示波器时,需要注意安全事项,例如使用直流耦合模式或分离信号等级地面电阻等技术以最小化对被测电路或设备的干扰。
本文介绍了数字示波器的使用步骤。
通过这些步骤,用户可以轻松读取测量结果并生成数据记录。
数字示波器是一个强大而易于使用的工具,它可以帮助用户提高工作效率,提高工作质量。
数字示波器的使用技巧与调试方法数字示波器(Digital Oscilloscope)是一种广泛应用于电子领域的电测仪器,它能够以波形图的形式显示电压信号随时间变化的情况。
在电路设计、故障分析、信号调试等工作中,数字示波器起到了至关重要的作用。
本文将介绍数字示波器的使用技巧与调试方法,以帮助读者更好地利用数字示波器进行电路分析与调试。
一、数字示波器的基本知识在使用数字示波器前,需要了解一些基本知识。
首先是数字示波器的主要参数,包括带宽、采样率、垂直灵敏度、水平时间基准等。
带宽决定了示波器可以显示的最高频率,采样率则决定了示波器对输入信号的采样精度。
垂直灵敏度指示波器在垂直方向上能够分辨的最小电压变化,水平时间基准则决定了示波器横向显示的时间范围。
其次是触发模式的选择,示波器的触发功能能够帮助我们获取稳定的波形显示。
触发模式有边沿触发、脉宽触发、视频触发等多种选择,根据实际需求选择适合的触发模式可以提高测量精度。
二、数字示波器的使用技巧1. 利用标记功能测量波形参数数字示波器通常具有标记、测量、存储等功能,其中标记功能能够帮助我们直接测量波形的特征参数,如峰值、频率、占空比等。
通过标记功能,我们可以快速获取波形的相关信息,提高工作效率。
2. 利用存储功能对波形进行比较数字示波器通常具有存储波形的功能,通过存储功能,我们可以将不同时间段的波形进行比较。
这对于故障分析和信号调试非常有帮助。
通过比较不同波形之间的差异,我们可以更准确地分析出故障原因或者优化信号质量。
3. 使用自动测量功能数字示波器通常具有自动测量功能,通过自动测量功能,我们可以一次性获取多个波形参数,快速分析波形特征。
在处理大量数据时,自动测量功能能够提高测量效率,降低误差。
4. 调整触发角度和触发电平触发功能在数字示波器中起到了至关重要的作用,通过合适的触发设置,我们能够获取到稳定的波形。
对于周期性波形,可通过调整触发角度和触发电平来锁定所需的波形。
数字示波器使用操作流程数字示波器是一种常用的电子测量仪器,用于观察和分析电子信号的波形和幅度。
它广泛应用于电子工程、通信、医疗等领域。
本文将介绍数字示波器的使用操作流程,以帮助读者更好地了解和使用该设备。
1. 连接示波器首先,将示波器的电源插头插入电源插座,确保电源供应正常。
然后,将待测信号的探头连接到示波器的输入通道上。
一般来说,探头的接地线连接到信号的共地点,探头的探测端则连接到待测信号的测量点。
注意,示波器的输入通道和探头需要正确匹配,以避免信号失真或损坏设备。
2. 调整示波器设置打开示波器的电源开关后,待机一段时间,使示波器的电路稳定。
然后,根据需要调整示波器的基本设置。
这些设置可以根据具体的测量要求进行调整,包括触发模式、时间/幅度比例、水平/垂直缩放等。
触发模式用于选择触发信号的方式,一般有边沿触发、脉冲触发等多种模式可选。
时间/幅度比例用于调整显示波形的时间和幅度尺度,以便更清晰地观察波形特征。
3. 获取波形根据需要对待测信号进行观察和分析。
示波器可以实时显示信号的波形,可以通过调整时间/幅度比例和触发模式等设置来完善观察效果。
同时,示波器还可以进行波形捕获,以便后续的数据分析和处理。
在获取波形过程中,需要注意信号的频率范围和幅度,以免超过示波器的测量范围。
4. 数据分析和处理获取波形后,可以进行数据分析和处理。
示波器提供了多种功能和工具,用于对波形进行测量、计算、描绘等操作,以实现对信号特性的深入分析。
同时,示波器还可以保存波形数据并导出为其他文件格式,以便于后续的数据处理和共享。
5. 断开连接和关闭示波器在使用完成后,首先断开待测信号的连接,再将示波器的电源插头从电源插座上拔出,确保设备安全。
然后,关闭示波器的电源开关。
此外,还可以清理和维护示波器,保持设备的良好状态。
总结:数字示波器是一种重要的电子测量仪器,掌握其使用操作流程对于电子工程师和相关专业人员来说十分重要。
本文简要介绍了数字示波器的使用操作流程,包括连接示波器、调整示波器设置、获取波形、数据分析和处理以及断开连接和关闭示波器等步骤。
⽰波器的正确使⽤⽅法是什么 ⽰波器是⼀种⽤途⼗分⼴泛的电⼦测量仪器。
它能把⾁眼看不见的电信号变换成看得见的图像,便于⼈们研究各种电现象的变化过程。
下⾯是⼩编带来的关于⽰波器的正确⽤法的内容,欢迎⼤家阅读! ⽰波器的⽤法 步骤⼀:选择Y轴耦合⽅式。
根据被测电信号频率,将Y轴输⼊耦合⽅式选择“AC-地-DC”开关置于AC或DC; 步骤⼆:选择Y轴灵敏度。
根据被测电信号的峰峰值,将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使⽤过程中,若⽆需读取被测电压值,则只需适当调节Y轴灵敏度微调旋钮,使得屏幕上显⽰所需⾼度波形即可); 步骤三:选择触发信号来源与极性。
通常将触发信号极性开关置于“+”或“-”档位上; 步骤四:选择扫描速度。
根据被测信号周期,将将X轴扫描速度“t/div”开关置于适当档级(在实际使⽤过程中,若⽆需读取被测时间值,则只需适当调节扫描速度“t/div”微调旋钮,使得屏幕上显⽰所需周期数波形即可); 步骤五:输⼊被测信号。
被测信号由探头衰减后通过Y轴输⼊端输⼊⽰波器。
使⽤⽰波器的注意事项 1、通⽤⽰波器通过调节亮度和聚焦旋钮使光点直径最⼩以使波形清晰,减⼩测试误差;不要使光点停留在⼀点不动,否则电⼦束轰击⼀点宜在荧光屏上形成暗斑,损坏荧光屏。
2、测量系统- 例如⽰波器、信号源;打印机、计算机等设备等。
被测电⼦设备- 例如仪器、电⼦部件、电路板、被测设备供电电源等设备接地线必须与公共地(⼤地)相连。
3、TDS200/TDS1000/TDS2000 系列数字⽰波器配合探头使⽤时,只能测量(被测信号- 信号地就是⼤地,信号端输出幅度⼩于300V CAT II)信号的波形。
绝对不能测量市电AC220V 或与市电AC220V 不能隔离的电⼦设备的浮地信号。
(浮地是不能接⼤地的,否则造成仪器损坏,如测试电磁炉。
) 4、通⽤⽰波器的外壳,信号输⼊端BNC 插座⾦属外圈,探头接地线,AC220V 电源插座接地线端都是相通的。
数字示波器的使用方法
数字示波器的使用方法
数字示波器是一种非常重要的测试仪器,它可以快速准确地测量电子电路中的模拟信号。
它可以测量多种类型的信号,包括直流电压、交流电压、频率、周期、脉冲等。
数字示波器具有很高的灵敏度,可以检测信号的变化,并将其精确显示出来。
使用数字示波器之前,需要了解它的主要特性以及各种功能,以便正确使用它。
数字示波器一般都有一个屏幕,上面有一个控制面板,一般有四个控制旋钮:光标调整、通道选择、触发调整和单位调整。
首先,确定要测量的信号,然后找到相应的接口,将测量信号接入示波器,这通常是在“输入”端插入探头或者接入示波器自带的BNC连接器。
接下来,根据测量信号的属性,调整示波器的参数,这些参数包括:垂直放大器的增益,水平放大器的时间/频率,触发方式,以及选择不同的通道,等等。
当示波器参数设置完毕后,可以按照正常的操作步骤,开始测量信号。
通常,首先要将示波器的复位按钮拨到“复位”位置,然后按下触发按钮,使示波器开始工
作,随后会在屏幕上看到一条曲线,这就是测量信号的曲线。
如果想要更准确地测量信号,可以使用示波器的光标功能,通过拨动光标调整旋钮,可以控制光标的位置,从而获得信号的精确值,并可以根据需要调整示波器的参数,以获得更准确的测量值。
数字示波器还具有许多其他功能,比如对信号进行数字化处理,或者将信号标记为点、线、文本等,以帮助用户更好地分析信号。
以上就是数字示波器的使用方法,要想正确使用数字示波器,需要熟悉示波器的操作步骤,以及正确调整各种参数。
正确使用数字示波器,可以更好地测量信号,从而更好地检测和分析电子电路中的信号。
数字示波器的正确使用方法与注意事项数字示波器是一种广泛应用于电子领域的测量仪器,它能够将电信号转换为数字信号,并显示在屏幕上,以便我们对电路进行分析和故障排查。
然而,要正确使用数字示波器并避免一些常见的错误,我们需要注意以下几点。
第一,正确选择示波器的带宽和采样率。
带宽决定了示波器能够捕捉到的最高频率信号,选择适合的带宽可以保证测量结果的准确性。
采样率则决定了示波器对信号的精细度,一般要满足奈奎斯特采样定理,即采样率应该大于信号最高频率的2倍。
第二,合理设置示波器的触发模式和触发电平。
触发模式可以是边沿触发、脉宽触发等,根据具体需求选择合适的模式。
触发电平的设置能够帮助我们稳定地捕捉到信号的特定部分,例如上升沿、下降沿等。
关于触发条件的设置,要根据测量对象的特点进行合理调整,以确保触发到我们感兴趣的信号。
第三,选取适当的测量通道和探头。
示波器通常有多个输入通道,可以同时显示多个信号,如电压、电流、频率等。
选择合适的通道可以满足不同测量需求,并提高工作效率。
此外,探头的选择也非常重要,不同的探头有不同的频宽、阻抗等特性,要根据实际测量情况选择合适的探头,以保证信号的准确采集。
第四,合理调整示波器的水平和垂直缩放。
水平缩放用于调整时间轴的显示范围,垂直缩放则是调整电压轴的显示范围。
通过合理的缩放调整,我们可以更清晰地观察到信号的细节,并进行更精确的测量。
第五,注意示波器的地线连接。
示波器的地线应该正确接地,并与被测电路的地线相连,以确保测量的准确性和稳定性。
错误的地线连接可能导致测量误差和干扰。
第六,避免过量测量。
在使用示波器进行测量时,过量的测量可能会增加电源负荷和损坏测量对象。
因此,在进行高电压或高电流测量时,要确保示波器的测量范围能够覆盖被测信号,以避免过量测量的问题。
最后,及时校准示波器。
由于使用时间的长短或环境因素的影响,示波器的测量精度可能会有所下降,因此应定期对示波器进行校准,以确保测量结果的准确性。
数字示波器的实验报告数字示波器的实验报告引言数字示波器是一种广泛应用于电子测量领域的仪器,它能够将电信号转换为数字形式,并通过显示器以波形的形式展现出来。
本次实验旨在探究数字示波器的原理、使用方法以及其在电路实验中的应用。
一、数字示波器的原理数字示波器的工作原理基于模拟信号的采样和数字化处理。
首先,模拟信号经过采样电路,将连续的模拟信号转换为离散的数字信号。
然后,数字信号通过模数转换器(ADC)转换为数字形式,进一步经过处理和存储后,最终通过显示器以波形的形式呈现出来。
二、数字示波器的使用方法1. 连接电路与示波器:首先,将示波器的探头连接到待测电路的信号输出端,确保连接正确且牢固。
同时,将示波器的接地线连接到电路的接地点,以确保测量的准确性和安全性。
2. 设置示波器参数:根据待测信号的特点和实验需求,设置示波器的时间基准、垂直灵敏度、触发条件等参数。
通过调整这些参数,可以获取到合适的波形显示效果。
3. 观察波形:通过示波器的显示屏,可以实时观察到待测信号的波形。
根据波形的特点,可以判断电路的工作状态、频率、幅度等信息。
4. 测量信号参数:示波器可以提供一系列测量功能,如测量频率、周期、占空比、峰峰值等。
通过这些测量功能,可以对待测信号进行更加精确的分析和评估。
三、数字示波器在电路实验中的应用1. 波形分析:通过数字示波器,可以直观地观察到电路中的信号波形,从而判断电路的工作状态和稳定性。
例如,在电路调试过程中,可以通过观察波形来判断是否存在信号失真、噪音干扰等问题。
2. 信号生成与触发:数字示波器不仅可以接收外部信号进行分析,还可以通过内置的信号发生器生成特定的测试信号。
同时,示波器还提供了多种触发方式,如边沿触发、脉冲触发等,可以帮助用户捕捉到特定的信号波形。
3. 故障诊断:当电路发生故障时,数字示波器可以帮助我们找到故障点。
通过观察信号波形的变化,可以判断故障是由哪个部件引起的,从而进行修复或更换。
数字示波器使用方法数字示波器是一种广泛应用于电子测量领域的仪器,它能够以数字方式显示电信号的波形,因此在电子工程、通信、计算机等领域有着重要的作用。
本文将介绍数字示波器的使用方法,帮助大家更好地了解和使用这一仪器。
首先,使用数字示波器前需要对其进行基本的连接和设置。
将待测信号通过探头连接到数字示波器的输入端,然后打开示波器电源,并调整触发模式、时间基准、垂直灵敏度等参数,以确保能够清晰地显示波形。
在连接和设置完成后,即可开始观察和分析信号波形。
观察信号波形时,需要注意以下几点。
首先,要选择合适的时间基准和垂直灵敏度,以确保波形能够在屏幕上完整显示,并且不失真。
其次,要注意观察波形的周期、幅度、频率等特征,这些特征对于分析信号的性质非常重要。
另外,还要留意波形的稳定性和噪声情况,这些都可能影响到信号的准确性。
除了观察波形外,数字示波器还可以进行一些基本的信号分析。
例如,可以通过示波器的测量功能来测量波形的周期、频率、峰峰值、均方根值等参数,这些参数对于分析信号的特性非常有帮助。
另外,数字示波器还可以进行波形的存储和回放,这对于一些需要长时间观察和分析的信号非常有用。
在使用数字示波器时,还需要留意一些常见的注意事项。
首先,要注意保护好示波器的探头,避免其受到损坏。
其次,要避免在高压或高频信号下直接连接示波器,以免对示波器造成损坏。
另外,要定期对示波器进行校准和维护,以确保其测量的准确性和稳定性。
综上所述,数字示波器是一种非常重要的电子测量仪器,在电子工程、通信、计算机等领域有着广泛的应用。
正确使用数字示波器并且合理分析信号波形,对于工程技术人员具有重要的意义。
希望本文所介绍的数字示波器使用方法能够帮助大家更好地理解和应用这一仪器。
数字示波器使用小方法前言本文的结构逐条编排,目的是使内容成为开放性和可添加型的,欢迎有经验的同事增加新的内容。
对本文中用到按键符号作如下规定:TRIGGER MENU→Type(main)→Edge(pop-up)→Coupling(main)→DC(Side)代表按面板上的TRIGGER MENU键,再按显示屏下方的T ype键,重复按这个钮直到Edge高亮显示,再按显示屏下方的Coupling,再按显示屏右侧的DC键。
注:main代表显示屏下方的键,Side代表显示屏右方的键,pop-up代表一直按此键,直到项目高亮显示。
目录一.安全问题 (1)二.使用探头 (2)三.触发方式 (11)四.测试方法 (15)五.小常识、小经验 (23)一.安全问题结论一示波器电源线要用三相插头良好接地(即接实验室的地线)说明为了避免电冲击对示波器造成损伤,输出及输入端进行电气连接前要保证示波器良好接地。
结论二探头地线只能接电路板上的地线,不可以搭接在电路板的正、负电源端说明交流供电系统或经整流后直流供电的系统的地一般都是接大地的。
探头的地也是经示波器安全地线接大地的。
如果探头的地搭在电路板上不是地的点上,就会造成此点和电源地短路,轻者使电路板工作不正常,重者会烧坏电路板或探头,造成严重后果。
尤其注意不能把探头的地接到电路板上的正、负电源端。
结论三不允许在探头还连接着被测试电路时插拔探头。
说明避免对示波器和探头造成损伤,尤其是有源探头。
厂家说明。
结论四信号的幅度不要超过探头和示波器的安全幅度,以免造成损坏说明信号幅度超过±40V时,用有源探头P6245和P6243测量会造成探头的损坏。
不同探头的幅度量程是不同的,要留心探头及示波器上的说明文字。
二. 使用探头结论一 有源探头使用前要先进行幅度校准 示例:说明: 有源探头内含放大器等有源器件,因温漂等原因而使其在不同环境中引入直流偏移不同。
使用前,先插到示波器上预热几分钟,然后进行一次校准。
校准步骤:探头接好示波器面板自带的1KHZ 、0.5V 的信号,按VERTICAL→CAL Probe (main ),稍等几分钟后示波器就自动校准好了。
结论二 探头的地线不要悬空示例说明 探头地线悬空时,示波器的地和电路板的地通过各自的安全地线和大地连在一起,测量时也能看到波形,但引入地线噪声较大,实测时看到波形不稳定,晃动很厉害。
探头接电路GND ,波形无交流干扰,波形也很稳定。
探头地线悬空时,示波器显示信号上叠加有较大的交流干扰,并且波形抖动很厉害。
有源探头未校正前测一1KHZ信号有100mV 的直流偏移有源探头校正后测量同一信号时无直流偏移结论三手触摸探头会对被测信号造成影响示例以下两幅图是实际测试电路板上同一个信号时的波形,可看出手碰探头对信号的幅度的影响。
说明当手指触摸被测电路及探头时,人体引入的干扰电压和电路板上的信号电压叠加在一起,必然对信号的实际情况造成影响。
结论四探头地就近接被测信号的地示例探头空载,手不碰探头时示波器显示的感应噪声电压很小探头空载,手碰探头探针时示波器显示的感应噪声电压明显增大手碰探头外皮时,示波器显示的信号下降沿反冲幅度变小, 只有1.24V。
实际信号下降沿反冲很高,达1 .78V。
说明由于地线电流的影响,各个接地点之间存在着一定的电位差,接地不正确时,会引入测试误差。
探头接地点要以被测信号所在芯片的引脚地为准。
结论五探头探针就近接被测信号管脚示例:说明在同一条PCB走线上,信号存在反射、滤波、串扰等因素影响,走线的两端观察到的信号是不同的,而对器件直接起作用的信号是器件输入管脚和器件地之间的信号。
因此,测信号时,应测输入信号,且要尽量靠近芯片管脚。
结论六引出线要尽量短示例:以下四幅图是用不同长度引出线测同一信号时的波形,可看出不同长度引出线对测量的影响探头接被测信号所在芯片管脚地时测到波形探头接另外一个芯片的地时测到的同一信号波形,可见反冲高度不一样同一个接地点时,同一信号线上不同两点的波形不同。
(40M时钟)用10厘米长线引出直接测芯片输入管脚比较四幅图的反冲高度可见,引出线越长,引入误差越大。
说明 原因同上结论七 使用多个有源探头观察不同信号时,每个探头都应接地 示例说明 每个有源探头都带有放大器,其地虽与示波器内部地相连,但此时地线已不是对应信号的地,对测量带来误差。
结论八 测试时,尽量减小探头探针与探头地所构成环路的面积 示例说明 探头信号线和地线之间环路面积越小,电磁场的变化(包括电路板本身产生的和外界环境中的)在环路中感应出的电压越小,对测试精度的影响也就越小。
另外,当探针与地线环路面积大时,由于地环路电感的增大,会使信号边沿过冲增大,引入误差。
如下面两幅图所示。
两个通道测同一信号,CH1探头接地,CH2探头未接地,测得波形不一样CH1和CH2 的两个探头都接地时测得波形相同探头探针与探头地所构成环路的面积小时感应的噪声电压小探头探针与探头地所构成环路的面积大时感应的噪声电压大结论九 探头要尽量与电路板PCB 板面垂直示例说明 与探头和PCB 板面平行相比,探头与PCB 板面垂直时电路板中高频信号在示波器探头环路中感应出的电压较小。
结论十 测量任意两点间的信号应使用差分探头示例说明:普通探头只能测相对于地的信号,而差分探头可以测任意两点间信号。
差分探头有三根引线:一根地线,一根正信号线(标示为+)和一根负信号线(标示为—)。
使用时,探头地线接电路板GND,正负端分别接被测差分电压探头与电路板垂直时感应的噪声电压小探头与电路板平行时感应的噪声电压大这是用差分探头测量RS-422差分传输的波形图地环路面积小时测得过冲是2.2V地环路面积大时测得过冲是2.8V端,示波器显示的波形是正端信号减负端信号的电压差值。
结论十一 可以用两个普通探头代替差分探头进行差分测量示例说明 用两个相同的探头,CH1接A 点,CH2接B 点,然后用示波器的运算功能,选择CH1-CH2,此时示波器显示的就是A 和B 两点的差分值。
这种方法适用于共模电压为直流或低频且幅度低于差模信号允许幅度的情况。
结论十二 用差分探头作对地测量时“-”端不能悬空 示例:说明 “-”端是差分探头中放大器的一个输入引脚,差分探头用作普通探头测对地电压时,负端悬空时易引入干扰,应要接电路地。
结论十三 小心探头间的串扰现象示例上图是用两个普通探头相减作差分测量波形图 下图是用差分探头测量同一信号的波形图差分探头作对地测量,“-”端未接地时波形图差分探头作对地测量,“-”端接地时测同一信号的波形图说明 高频信号辐射较强,多个探头共用时,探针上高频信号会在各个探头与地线组成的环路面积中感应出噪声,当多个探头平行走线时尤其严重。
从示波器上看好像是电路板上信号间的串扰,而实际电路板上信号并无串扰。
因此要注意,多个探头共用时,各探头要避免平行走线,更不要缠在一起,要尽量远离。
结论十四 探头与示波器有特殊的匹配关系 示例说明 TEK 示波器的输入电阻有两档,1M Ω和50Ω。
当接有源探头时(如P6245),示波器的输入电阻会自动转换到50Ω,从而进行正确测量。
当再换上无源探头时,需要手工把示波器的输入电阻设臵回到1M Ω,否则屏幕上会显示错误波形或无波形显示,无法进行正确测量。
操作步骤是:VERTICAL MENU →Coupling (main )→1M Ω(side)。
结论十五 有源探头未插好时,虽显示有波形,但波形幅度错误 示例:两个探头靠得很近(尤其是探针和探头地线构成面积平行重叠时),测到波形有串扰两个探头远离时,测到波形无串扰用500M 无源探头,示波器输入电阻选1M 时,测到的正常信号波形 用500M 无源探头,示波器输入电阻选50Ω时,测同一信号的波形,发生了错误。
说明 断开探头和电路的电气连接,从示波器上拔下探头再重新插入。
一般先插好探头再打开示波器的电源开关时无此现象发生。
结论十六 要注意差分探头的“削波”现象 示例:说明: TEK 公司差分探头P6247能够测量的差分电压范围是:打在÷10档位时是±8.5V ,打在÷1档位时只有±850mV 。
差分信号峰峰值超过850mV 时(比如测公司常用的平衡线传输信号±5V ),要注意选用÷10档,否则会因输入过大而使显示的波形发生错误。
结论十七 测试高速信号时要选用1G 、1PF 探头示例说明 对被测信号而言,探头和示波器输入电容相当于是滤波器,对被测信探头未插好时显示的信号幅度发生错误,本来是0-5V 的电平,却显示成了0-25V 和0-250V 。
(同一个信号)差分探头,用÷10档位测到的正确差分信号波形差分探头,用÷1档测到的同一差分波形,发生了“削波”现象用,1G 示波器,配1G 、1PF 探头观察到的信号波形,有高频振荡。
用1G 示波器,配500M 、8PF 探头观察同一信号波形,看不到高频振荡。
号的高频成分有衰减,如果衰减过大,会造成测试失真。
因此,在观察信号上升或下降沿细节时,要注意选用1PF 有源探头。
再如下图,用1PF 探头看到信号边沿有毛刺,用8PF 探头却看不到。
探头使用正确与否,直接决定着我们观察到的信号是否真实地反映了电路板上信号的实际情况。
测试时,一定要注意正确使用探头。
用1PF 探头能看到边沿的毛刺8PF 探头看不到边沿毛刺三. 触发方式1. 边沿触发简单常用-edge说明: 它是利用信号变化的边沿来进行触发。
一般先用边沿触发方式观察信号情况,发现有问题时再根据实际情况选用其它的触发方式。
2. 捕捉毛刺-g litch 触发说明:毛刺触发是很有用的一项功能,可用来捕捉低电平或高电平上的毛刺,看其幅度是否超标。
毛刺触发方式下,随着触发电平的缓慢调高,毛刺幅度更高的信号就显示在屏幕上,直到触发电平位臵超出信号毛刺所能触发范围。
操作方法 :TRIGGER MENU →Type(main)→Pulse(pop-up)→Class(main)→Glitch(pop-up ) ,然后按Polarity&Width 选择毛刺的极性和宽度,再按glitch(main),选accept 表示宽度小于设臵值的毛刺触发,选reject 表示宽度大于设臵值的毛刺触发。
Mode&Holdoff 设臵为Normal 时,表示只有当信号符合所设臵的触发条件时才触发;设臵为Auto 时,表示在没有符合触发条件的情况下,示波器自动触发。
3. 捕捉幅度异常信号-Runt 触发用上升沿触发观察信号用边沿触发能看到低电平上有毛刺,但很难捕捉到最高幅度的毛刺用毛刺触发功能捕捉最高幅度的毛刺很容易以幅度位于 1.4V 和4.4V 之间的信号触发捕捉到幅度异常信号说明:信号幅度位于一定范围内时触发。
