欢迎共阅第12章单层厂房常见问题解答1．单层厂房的特点如何？答：承载能力方面的特点：作用在单层厂房结构上的荷载、厂房的跨度和高度都往往比较大，并且常受到来自吊车、动力机械设备的荷载的作用，要求单层厂房的结构构件要有足够的承载能力。
设计方式方面的特点：为了便于定型设计，单层厂房常采用构配件标准化、系列化、通用化、生产工厂化和便于机械化施工的建造方式。
本章主要讲述常用的装配式钢筋混凝土排架结构的单层厂房。
2．单层厂房的结构体系及其组成如何？答：单层厂房的结构体系及其组成：（1）屋盖和墙体维护结构体系种，无檩屋盖由大型屋面板、屋面梁或屋架檩条、面活荷载、雪荷载和其它荷载）（2）横向排架结构体系（3）纵向排架结构体系3（1吨位可达12-2所示的单跨结构和（2，顶节点为刚接时称为二铰门式刚架（图12-4b）。
刚架结构具有构件种类少，制作较简单，结构轻巧，室内有较大空间的优点，但由于横梁在荷载作用下会产生水平推力，产生跨变，在梁柱节点处易产生早期裂缝。
所以门式刚架一般适用于吊车起重量不超过10吨，跨度不超过16-34m的金工，机修，装配等车间或仓库。
4．单层厂房的传力途径如何？答：为了说明作用在厂房上的荷载是如何传递到地基的，结合上述的体系，将荷载分为竖向荷载和水平荷载，其荷载的传递路线如图12-6所示。
由荷载的传递路线可以看出，作用在厂房结构上的大部分荷载（屋盖上的竖向荷载，吊车上的竖向荷载和横向水平荷载，横向风荷载或横向地震作用，部分墙体和墙梁的自重以及柱上的设备等荷载）都是通过横向排架传给基础、再传到地基中去。
所以，一般单层厂房中，横向排架是主要承重结构，屋架、吊车梁、柱和基础是主要承重构件。
5．什么称为单层厂房的柱网？什么是单层厂房的柱网布置？纵向定位轴线与横向定位轴线如何表示？答：承重柱和承重墙在平面上构成的网格称为柱网。
柱网布置就是确定柱子的跨度（即纵向定位轴线之间的距离）和柱距（即横向定位轴线之间的距离）。
单层厂房详解厂房是生产、加工、仓储等经营活动所必需的基础设施之一。
单层厂房指的是只有一层的厂房建筑。
下面将详细介绍单层厂房的一些特点、设计要点和适用范围。
单层厂房的特点：1. 空间布局灵活：由于只有一层，单层厂房的空间布局相对灵活，可以根据工艺流程和不同生产环节的需要进行自由设置。
2. 采光性好：单层厂房相对较低，采光性好，可以减少人工照明的需求。
3. 平面布局简单：由于只有一层，单层厂房的平面布局相对简单，便于管理和维护。
4. 空间利用率高：通过合理的设计和规划，单层厂房可以实现空间的最大化利用，提高生产效率和经济效益。
单层厂房的设计要点：1. 结构设计：单层厂房的结构设计要牢固稳定，能够承受地震、风力等外力冲击，并能满足生产设备和物料的负荷要求。
2. 采光设计：由于单层厂房较低，采光是一个重要的设计要点。
应通过合理的天窗设置和玻璃幕墙等方式，使得厂房内部能够充分利用自然光源，减少能耗。
3. 通风设计：单层厂房内部通风良好是保证生产环境的舒适度和安全性的重要因素。
应通过合理设置通风窗、风机等设备，保持厂房内部的空气流通。
4. 设备布置：根据生产工艺需要，合理布置生产设备和生产线，确保生产流程的顺畅和效率。
单层厂房的适用范围：1. 轻工业生产：单层厂房适合轻工业生产，如电子产品组装、食品加工、服装制造等。
2. 仓储物流：单层厂房也可以用作仓储物流场所，方便货物的存储和调取。
3. 中小型企业：由于单层厂房建设成本较低，适合中小型企业使用。
4. 制造业工厂：单层厂房也适用于一些制造业工厂，如汽车制造、机械加工等。
总之，单层厂房具有灵活的空间布局、良好的采光性和通风性等特点，是一种经济实用的厂房建筑形式。
在设计和使用过程中，应注重结构稳定性、采光和通风效果的设计，以及合理的设备布置。
单层厂房适用于轻工业生产、仓储物流、中小型企业和制造业工厂等领域。
单层厂房在现代工业生产中扮演着重要角色。
它不仅是生产加工的场所，还是企业形象的展示和产品质量的保证。
(1)单层厂房设计中,内力组合应该注意哪些问题单层厂房设计中,内力组合应该注意:(1)永久荷载在任何一种内力组合下都存在。
(2)吊车竖向荷载Dm a x可分别作用在一跨的左柱或右柱,对于这两种情况,每次只能选择一种情况参加内力组合。
(3)在考虑吊车横向水平荷载时,该跨必然作用有吊车竖向荷载,但在考虑吊车竖向荷载时,该跨不一定作用有吊车横向水平荷载。
(4)风荷载的作用方向有向左和向右两种,只能考虑其中一种参与组合(2)单层厂房的钢筋混凝土柱(带牛腿)有哪些构造要求?单层厂房的钢筋混凝土柱(带牛腿)构造要求有:(1)纵向受力钢筋直径不宜小于12mm,通常在12~32mm范围内选用。
(2)深入牛腿纵向受力筋的下弯位置,不应与上下柱的纵向受力筋相重合。
同时为了避免牛腿钢筋过密,牛腿的纵向受力筋与弯筋宜放置在上下两排。
(3)柱内箍筋应为封闭式,箍筋间距不应大于400mm,且不应大于构件截面的短边尺寸。
(4)当柱截面高度h≧600mm,在侧面应设置纵向构造钢筋,并相应设置附加箍筋,纵向构造筋间距不应大于500mm.(5)柱与外纵墙用预留拉筋连接,预留拉筋沿柱高每500mm 设置一根。
(3)混合砂浆、水泥砂浆各自的优缺点是什么?混合砂浆:和易性好,强度高水泥砂浆:防水性好(2)楼板中分布钢筋的作用是什么?(回答两点就可)答:①浇筑混凝土时固定受力钢筋的位置。
②承受混凝土收缩和温度变化所产生的内力。
③承受并分布板上局部荷载产生的内力。
④对四边支承的板,可承受在计算中未考虑但实际存在的长跨方向的弯距。
4分(3)单层厂房设计中,荷载组合方法有哪几种?(回答两点就可)答:①由可变荷载效应控制的组合:a、恒荷载+任一种活荷载b、恒荷载+0.9(任意两种或两种以上的活荷载)②由永久荷载效应控制的组合以上回答两点即可(4分)(4)砌体结构设计中,构造柱通常布置在哪些部位?答:①房屋四大角。
②楼梯间四大角。
③内外墙交接处。
单层厂房排架结构一、单层厂房排架结构的设计要点1.载荷计算：在设计单层厂房排架结构时，需要考虑到储存物品的质量、数量和尺寸。
根据储存物品的特性，合理计算荷载，包括静态荷载和动态荷载。
2.框架结构设计：单层厂房排架结构一般由柱子、梁和桁架等组成。
柱子负责支撑重力荷载，梁用于传递荷载，桁架则起到稳定作用。
在设计过程中，需要考虑结构的强度、刚度和稳定性。
3.基础设计：单层厂房排架结构的基础设计非常重要，要考虑到土地的承载能力和地震、风等外部荷载的影响。
基础设计要符合相关的建筑规范，确保结构的稳定性和安全性。
4.框架连接：框架结构的连接方式也是设计的重点之一、连接点的设计应尽量简化，提高施工效率，并确保连接的强度和刚度。
5.防火设计：考虑到储存物品的特性，单层厂房排架结构的防火设计非常重要。
建议使用防火板、防火涂料等材料，提高结构的防火性能。
二、单层厂房排架结构的优势1.空间利用率高：单层厂房排架结构可以利用立体空间，将储存物品垂直堆叠，从而提高空间利用效率。
2.灵活性强：单层厂房排架结构可以根据实际需要进行调整，灵活适应不同类型和尺寸的货物储存需求。
3.施工周期短：单层厂房排架结构采用工业化生产方式，施工周期短，可以快速投入使用。
4.维护成本低：相对于传统的砖木结构或混凝土结构，单层厂房排架结构的维护成本较低，容易清洁和维护。
5.可拆装：单层厂房排架结构可以拆解和重组，可以根据不同的需求进行重新布局和改造。
三、单层厂房排架结构的应用场合1.仓库和物流中心：单层厂房排架结构适用于仓库和物流中心，可以方便地分类、存储和管理货物。
2.工厂和生产车间：单层厂房排架结构可以用来存放原材料和成品，提高生产效率和物流流程。
3.超市和商场：单层厂房排架结构可以用来存放货物和展示商品，提高货物陈列的效果和销售能力。
4.体育馆和展览馆：单层厂房排架结构可以用来搭建临时的体育馆和展览馆，满足大型活动和展览的需求。
通过上述分析，可以看出单层厂房排架结构具有很多优势，并且适用于多种场合。
单层厂房排架结构钢筋混凝土单层厂房结构形式常常采用排架结构。
排架结构由屋架或屋面梁、柱和基础组成。
通常，排架柱与屋架或屋面梁为铰接，而与其下基础为刚结。
2.1 概述单层厂房具有形成高大的使用空间，容易满足生产工艺流程要求，内部交通运输组织方便，有利于较重生产设备和产品放置，可实现厂房建筑构配件生产工业化以及现场施工机械化等特点。
因此，单层厂房在冶金、机械制造、电机制造、化工以及纺织等工业建筑中得到广泛的应用。
钢筋混凝土单层厂房的常用结构形式有排架结构和刚架结构。
2.1.1 排架结构排架结构由屋架或屋面梁、柱和基础组成。
通常，排架柱与屋架或屋面梁为铰接，而与其下基础为刚结。
按照厂房的生产工艺和使用要求不同，排架结构可设计为单跨或多跨、等高或不等高等多种形式。
在单层厂房设计中，对于跨度较大以及对相邻厂房有较大干扰的车间，应采用单跨厂房；对于跨度较小且生产工艺和使用要求相同或相近的一些车间，可组合成一个多跨厂房。
多跨厂房有利于提高厂房结构的横向刚度，减少柱的截面尺寸，节省材料，提高土地利用率，减少公共设施及工程管道等。
但多跨厂房需设置天窗等解决通风和采光问题。
单层多跨厂房一般应设计成等高厂房，以使结构受力明确，设计和计算简单；构件种类规格少，施工方便。
但当生产工艺要求的相邻跨高差较大时，则应设计成不等高厂房。
单层厂房中的排架结构，根据其所用材料不同，分为钢筋混凝土—砖排架、钢筋混凝土排架和钢—钢筋混凝土排架。
钢筋混凝土—砖排架由钢筋混凝土屋架或屋面梁、烧结普通砖柱和基础组成。
其承载能力和抗震性能均较低，故一般用于跨度不大于15 m。
柱顶标高不大于6.6 m、无吊车或吊车起重量小于5 t的中小型工业厂房。
钢筋混凝土排架由钢筋混凝土的屋架或屋面梁、柱及基础组成。
由于其具有较高的承载能力和较好的抗震性能，因此，可用于跨度不大于36 m、檐高不大于20 m、吊车起重量不超过200 t 的大型工业厂房。
钢—钢筋混凝土排架由钢屋架、钢筋混凝土柱和基础组成。
单层工业厂房排架复习题一、单项选择题1、单层厂房计算中，对屋面活荷载、雪荷载的取值是按( )A.两者之和B.两者的平均值C.两者的较小值D.两者中的较大值2、单层厂房排架在柱顶集中水平力作用下按剪力分配法计算时，总剪力是按( )A.柱的数量平均分配给各柱B.柱的高度分配给各柱C.柱的侧移刚度分配给各柱D.柱的截面面积分配给各柱的说法是（）3 、关于变形缝，下列不正确．．．A．伸缩缝应从基础顶面以上将缝两侧结构构件完全分开B．沉降缝应从基础底面以上将缝两侧结构构件完全分开C．伸缩缝可兼作沉降缝D．地震区的伸缩缝和沉降缝均应符合防震缝的要求4 、在进行单层厂房柱控制截面内力组合时，每次组合都必须包括（）A．屋面活荷载B．恒荷载C．风荷载D．吊车荷载5、下述单层单跨厂房中，整体空间作用较大的是（）A．无檩屋盖，两端无山墙B．有檩屋盖，两端有山墙C．有檩屋盖，两端无山墙D．无檩屋盖，两端有山墙6 、单层厂房抗风柱与屋架上弦之间采用弹簧板连接，弹簧板（）A．只传递水平力B．只传递竖向力C．只传递弯矩D．不传递力7、关于伸缩缝、沉降缝、防震缝，下列说法中，不正确的是( )．．．A.伸缩缝之间的距离取决于结构类型和温度变化情况B.沉降缝应将建筑物从基顶到屋顶全部分开C.非地震区的沉降缝可兼作伸缩缝D.地震区的伸缩缝和沉降缝均应符合防震缝要求8、在单层厂房排架计算中，吊车横向水平荷载作用在柱上的位置为( )A.牛腿顶面水平处B.吊车轨道顶面水平处C.吊车梁顶面水平处D.上柱柱顶水平处9、单层厂房中，用来承托围护墙的重量并将其传至柱基础顶面的构件是( )A.圈梁B.连系梁C.过梁D.基础梁10、关于单层厂房排架柱的内力组合，下面说法中不正确的是( )A．每次内力组合时，都必须考虑恒载产生的内力B．同台吊车的D max和D min，不能同时作用在同一柱上C．风荷载有左吹风或右吹风，组合时只能二者取一D．同一跨内组合有T max时，不一定要有D max或D min11、柱下钢筋混凝土单独基础的高度是根据（）A．抗冲切承载力计算确定B．地基承载力计算确定C．基础尺寸的构造要求，再通过抗冲切承载力验算确定D．基础尺寸的构造要求，再通过地基承载力验算确定12、两跨等高铰接排架中有A、B、C三根柱，柱顶承受水平集中荷载作用，则（）A．增大A柱截面，将减小C柱的柱顶剪力B．增大A柱截面，将减小A柱的柱顶剪力C．增大B柱截面，对B柱的柱顶剪力没有影响D．增大B柱截面，将增大A、C柱的柱顶剪力13、单层单跨厂房中，吊车竖向荷载最大值D max（）A．同时作用在左右柱B．只作用在左柱C．只作用在右柱D．可能作用在左柱，也可能作用在右柱14、伸缩缝的设置主要取决于（A ）A．结构的长度B．建筑物高差C．场地地质条件D．地震设防烈度15、单层厂房预制柱进行吊装阶段的裂缝宽度验算时，柱自重应乘以（）A．动力系数B．组合值系数C．准永久值系数D．频遇值系数16、在柱顶水平集中力作用下，单层厂房排架柱顶总剪力应按（）A．各柱的截面面积分配给各柱B．各柱的抗侧刚度分配给各柱C．各柱的抗弯刚度分配给各柱D．柱子的数量平均分配给各柱17、荷载组合值（）A．只用于基本组合B．只用于标准组合C．只针对可变荷载D．只针对永久荷载18、单层厂房排架结构由屋架(或屋面梁)、柱和基础组成，（）A．柱与屋架、基础铰接B．柱与屋架、基础刚接C．柱与屋架刚接、与基础铰接D．柱与屋架铰接、与基础刚接19、单层厂房排架柱内力组合时，每种组合都必须包括（）A ．恒荷载B ．吊车荷载C ．风荷载D ．屋面活荷载20、吊车横向水平荷载作用在（）A ．吊车梁轨道顶面B ．吊车梁顶面C ．吊车梁轨道中部D ．吊车梁中部21、单层厂房的抗风柱只承受山墙风荷载和其自重时，设计时可近似按（）A ．轴拉构件计算B ．轴压构件计算C ．偏拉构件计算D ．受弯构件计算22、单层厂房预制柱吊装验算时，一般情况下柱自重应乘以动力系数（）A ．1.2B ．1.4C ．1.5D ．1.723、单层厂房钢筋混凝土柱下独立基础底板配筋主要由（）A.地基抗压承载力确定B.基础底板抗剪承载力确定C.基础抗冲切承载力确定D.基础底板抗弯承载力确定24 、排架计算时，对一单层单跨厂房的一个排架，一般按不多于（）台车考虑。
Zz1521.1 结构设计的基本内容及步骤有哪些？试举例说明。
根据结构的概念设计，确定结构材料，结构体系，布置和施工方法；结构分析与设计（其中包括计算简图，内力，变形分析及配筋计算等），结构的构造设计;绘制结构的施工图（其中包括结构布置图，构件末班和配筋图等）1.2 钢筋混凝土梁板结构有几种形式？他们是怎么样划分的？由单向板组成的梁板结构称为单向板梁板结构，由双向板组成的梁板结构称为双向板梁板结构。
当L2/L1<=2时，按双向板设计，2<L2/L1<3时，宜按双向板设计，若按单向板设计时，沿长边方向应配置不少于短边方向25%的受力钢筋。
1.3荷载在整体式单向板结构的板、次梁和主梁中式如何传递的，为什么？按弹性理论和塑性理论计算式两者的计算简图有何区别？单向板以次梁为支座，次梁以主梁为支座，主梁以柱和墙体为支座，作用于结构上的荷载首先由单向板传递给次梁，再由次梁传递给主梁，最后由主梁传递给柱和墙体。
为了减少整体式单向板梁板结构中的跨度，应设置次梁，为了减少次梁的跨度，应设置主梁，为了减小主梁的跨度，应设置柱或墙体；两者计算简图在结构计算跨度处不同。
1.4整体式梁板结构中，欲求结构跨内和支座截面最危险内力时，如何确定活荷载最不利位置?(1)欲求结构某跨跨内截面最大正弯矩时，除恒荷载作用外，应在该跨布置活荷载，然后向两侧隔跨布置活荷载（2）欲求某跨跨内截面最大负弯矩时，除恒荷载作用外，应在该跨不布置活荷载，然后向两侧隔跨布置活荷载（3）欲求结构某支座截面最大负弯矩时，除恒荷载作用外，应在该支座相邻两跨布置活荷载，然后向两侧隔跨布置活荷载（4）欲求结构边支座截面最大剪力，除恒荷载作用外，其活荷载布置与该跨跨内截面最大正弯矩是活荷载布置相同。
欲求结构中间跨支座截面最大剪力时，其活荷载布置和求该支座截面最大负弯矩时活荷载布置相同。
1-5 结构各截面的最大内力值的连线或点的轨迹，即为结构内力包络图。

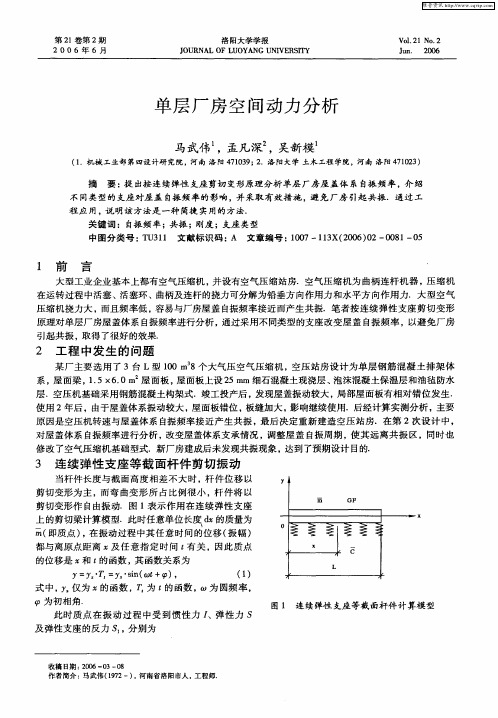

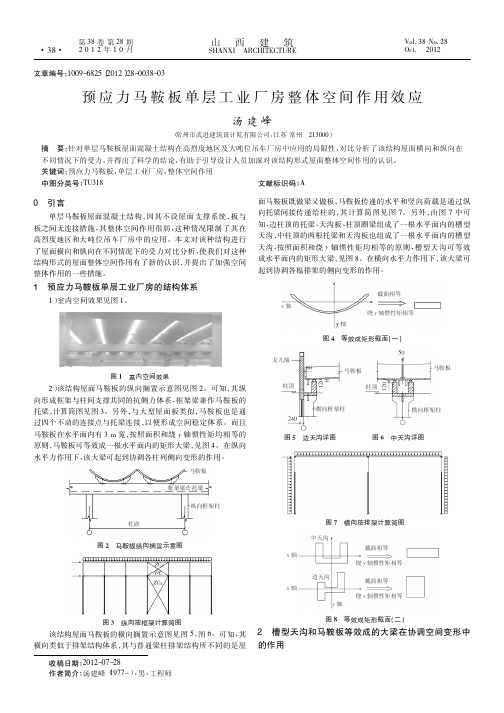

单层厂房空间分析
姓名：高婵学号：222010322220060 年级：2010级专业：土木工程班级：02班【摘要】研究单层厂房的空间作用，分析其受力状况，使厂房能够最大面积的成为使用部分，对于节省材料，降低成本有很多益处。
【关键字】空间作用单层厂房单跨
正文：单层厂房是指工业厂房中，层数为一层的厂房。
使用于大型机器设备或有重型起重运输设备的工厂。
（1）从建筑上讲，要求构成较大的空间。
单层厂房是冶金、机械等车间的主要型式之一。
为了满足在车间中放置尺寸大、较重型的设备生产重型产品，要求单层厂房适应不同类型生产的需要，构成较大的空间。
（2）从结构上讲，要求单层厂房的结构构件要有足够的承载能力。
由于产品较重且外形尺寸较大。
因此作用在单层厂房结构上的荷载、厂房的跨度和高度都往往比较大，并且常受到来自吊车、动力机械设备的荷载的作用，要求单层厂房的结构构件要有足够的承载能力。
(3）为了便于定型设计，单层厂房常采用构配件标准化、系列化、通用化、生产工厂化和便于机械化施工的建造方式。
单层厂房的结构型式主要有排架结构和刚架结构两种。
厂房建成以后是由排架、屋盖系统、山墙等组成一个空间结构。
过去在设计中按平面排架进行内力分析与实际是不符合的。
排架在吊车水平荷载和偏心轮压力作用下是和整体厂房共同起作用的,排架将荷载分别传至基础与屋盖,而尽盖又将荷载沿纵向传给其它排架和山墙,这就形成了整体空间作用。
在考虑空间作用的内力分析时可分解为两步,然后叠加。
当柱上作用有力p时,首先在柱顶加上一支杆,使排架顶部为不动铰支座,支座反力为βp,不动铰支座使排架只产生局部变形,不产生整体变形,βp只与柱有关,与屋盖体系无关;其次使排架产生整体变形,即将反力βp反作用于屋盖体系上,由于屋盖的作用使pP沿纵向传至各排架和山墙。
因此计算排架只承受mk·βp。
mk是小于1系数,称为空间作用分配系数。
将以上二步分别求出的内力进行叠加,即可求得考虑空间作用的排架内力。
研究工作在于分析排架受力后厂房整体空间作用的性质(包括:力向纵向传布的范围和变化规律、决定空间作用的主要影响因素等);以及正确地确定空间作用分配系数m值。
在考虑厂房的空间作用进行内力分析时, 可分解为两步, 然后将两步结果叠加。
第一步是在柱顶
加上一个支杆, 成为排架顶部的链杆支座, 当柱上有荷载尸作用时, 支座反力为P
链杆支座使排架只产生柱子内部的局部变形, 柱顶无位移,轴向力N 的关系尚与腹杆数量有关, 但当腹杆数量为偶数时(见图) 两肢最大弯矩受腹杆数量的影响较小。
因此, 在实用上可按平腹杆双肤柱计算原则, 以拉肢开裂与否, 分别使用两组实用计算公式, 其误差与精确法比较, 一般不超过10 %.
1. 钢筋混凝土双肢柱在承受排架平面外的弯矩My 时, 也应同样考虑钢筋混凝土的材料特性, 按拉肢开裂与否, 分别采用不同的弯矩分配系数。
从实用上讲, 当K N d>0.8R时(即拉肢横截面有可能出现贯通裂缝时), 不考虑拉肢的抗弯作用, 当K Nd<R , 时, 可考虑两肢一致抗弯只和柱有关, 与屋盖体系无关; 第二步是使排架柱顶产生和实际情况相同的位移, 即将反力P反方向作用于整体厂房的排架柱顶(无链杆支座), 由于屋盖的作，用p 沿纵向传至各排架及山墙, 因此计算排架只承受p力中的一部分, 用P 表示,仍是小于1 的系数, 称为空间作用分配系数。
将以上两步分别求出的内力进行叠加,即得考虑空间作用的排架内力。
由上边的讨论可知研究厂房空间作用的问题可归结为主要研究当整体厂房某排架柱顶有单位水平力作用时, 分配到该排架的实际水平力的数值为多少? 也就是确定空间作用分配系数的问题空间作用分配系数, m 可以由排架柱顶位移来求, 设△, 表示整体厂房某柱顶有水平力P 作用时的水平位移, △P 表示单片排架柱顶有水平力P 作用时的位移, 则为二者
的比值:实测中就是通过上述关系来求
2.大型屋面板屋盖体系
厂房实测对大型屋面板这类厂房实测了5 个, 其中有3 个是随施工过程分阶段实测的, 另有两个是已盖好的厂房的实测。
分段实测是为了研究各部件在整体空间工作中的作用并取得有关数据。
实测厂房的选择考虑了有无天窗、有无山墙、不同跨度及吊车吨位等情况。
实测厂房概况及实测柱顶位移(集中荷载在柱顶)。
实测结果表明大型屋面板体系有较大的刚度, 因此两端无山墙时, 一个集中荷载作用在一个排架柱顶, 这个荷载并不是只分配到附近几个排架上的(现有的理论均认为分配到左右两边共5 个排架上)。
例如厂房A在端部排架加载时, 全长16 个排架均有一定数量的位移。
厂房E 也是如此。
这表明所有排架都在厂房空间工作中起作用。
当厂房两端有山墙时, 位移分布在集中荷载附近的排架处较大, 离开加载排架, 位移衰减较快。
但这并不说明荷载只分到加载点附近几个排架上, 因为厂房加载时, 各柱顶的位移与单片排加载的位移比是很小的, 这就表明各排架分到的荷载值都很小(例如厂房C 加载排架只分到0.046P,（P 为集中荷载值)。
大部分荷载由屋面传到山墙上去了。
其原因则是由于大型屋面板的屋面体系具有较大的刚度, 而厂房两端又有刚度很大的山墙的缘故。
因此, 对于大型屋面板厂房, 山墙对空间作用有较大影响而不是没有影响( 目前一般认为无影响)当单位水平荷载作用厂房某排架柱顶时, 由于空间作用, 该排架所分到的实际荷载值称为空间作用分配系数, m 。
对5 个实测厂房, 由实测位移所确定的, m 值如下
表:
结论：单跨情形
按上述分两步计算为叠加的原理,步骤如下:
( 1 ) 按通常方法由吊车梁反力影响线求出吊车制动力(或轮压)传给计算排架的水平推力P (或垂直压力T )。
( 2 ) 设柱顶铰支求出P 力作用下柱顶反力口P (或T 力作用下柱顶反力口,T ) , 及柱顶剪力。
( 3 ) 根据厂房条件查出(表2 或表4 )相应的分配系数、, 以、乘口P (或尸T ),
然后以相反方向作用于有侧移的平面排架,求出相应的柱顶剪力。
( 4 ) 将( 2 )、( 3 ) 中求出的柱顶剪力叠加, 所得代数和即为考虑空间作用后的柱顶剪力Q。
( 5 ) 由柱顶剪力Q 及柱中所受荷载按独立柱计算柱内力。
例: 某大型屋面板屋盖厂房跨度30 米,一端有山墙, 厂房巧开间( 6 米柱距), 有一台1 0 吨吊车, 求吊车制动力下的柱内力。
由表2 查得。
= 0.60
由手册查得口p 二2.36 吨
( 2 )、( 3 ) 两步柱顶剪力及叠加结果如图
参考文献
1.单层厂房空间作用。
清华大学单层厂房研究
2.建筑科学。
1994年第一期
3.房屋建筑学。
高等教育出版社
理论分析
理论分析中分别考虑了以下几种情形:
两种形式的单层厂房
水平荷载
水平受力分析
单柱受力图单排柱受力图
单排架受力图模拟图。
