编辑网格与编辑多边形的区别

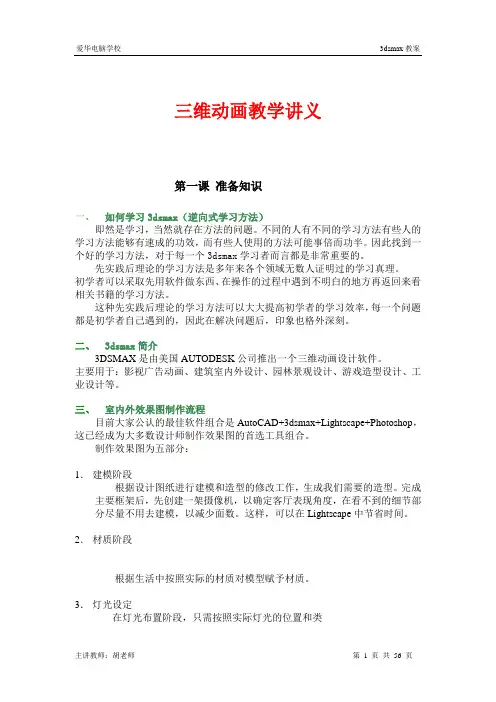

三维动画教学讲义第一课准备知识一、如何学习3dsmax（逆向式学习方法）即然是学习，当然就存在方法的问题。

不同的人有不同的学习方法有些人的学习方法能够有速成的功效，而有些人使用的方法可能事倍而功半。

因此找到一个好的学习方法，对于每一个3dsmax学习者而言都是非常重要的。

先实践后理论的学习方法是多年来各个领域无数人证明过的学习真理。

初学者可以采取先用软件做东西、在操作的过程中遇到不明白的地方再返回来看相关书籍的学习方法。

这种先实践后理论的学习方法可以大大提高初学者的学习效率，每一个问题都是初学者自己遇到的，因此在解决问题后，印象也格外深刻。

二、3dsmax简介3DSMAX是由美国AUTODESK公司推出一个三维动画设计软件。

主要用于：影视广告动画、建筑室内外设计、园林景观设计、游戏造型设计、工业设计等。

三、室内外效果图制作流程目前大家公认的最佳软件组合是AutoCAD+3dsmax+Lightscape+Photoshop，这已经成为大多数设计师制作效果图的首选工具组合。

制作效果图为五部分：1．建模阶段根据设计图纸进行建模和造型的修改工作，生成我们需要的造型。

完成主要框架后，先创建一架摄像机，以确定客厅表现角度，在看不到的细节部分尽量不用去建模，以减少面数。

这样，可以在Lightscape中节省时间。

2．材质阶段根据生活中按照实际的材质对模型赋予材质。

3．灯光设定在灯光布置阶段，只需按照实际灯光的位置和类型进行布置即可。

在渲染阶段到Lightscape中进行日光设置。

4．渲染阶段用Lightscape进行渲染，首先是灯光的定义，包括日光的窗口定义和日光的强度等，然后调整各个材质的参数，准确定义物体的物理属性，再进行光能分析计算，再进行各项参数的仔细调整，最后渲染输出。

5．后期处理主要是调整图像的亮度、颜色、饱和度、对比度，修补渲染中留下的缺陷，加入室外的配景，最后完成作品。

四、3dsmax界面介绍1、标题栏:2、菜单栏：包括File（文件）、Edit（编辑）、Tools（工具）、Group（群组）、Views（视图）、Create（创建）、Modifiers（编辑修改器）、Character(角色)、ceactor（动力学）、Animation(动画)、Graph Editor(图形编辑)、Rendering（渲染）、Customize（用户自定义）、MAXscript（MAX脚本）和Help（帮助）3、常用工具栏：在分辨率较小的屏幕上，工具栏不能完全显示。

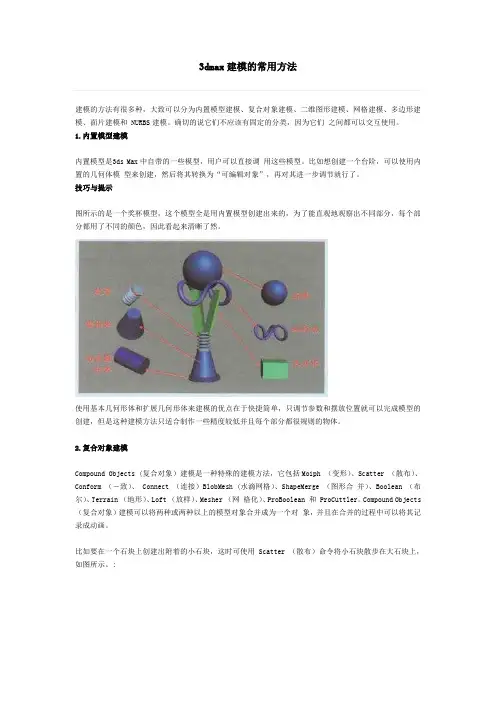

3dmax建模的常用方法建模的方法有很多种，大致可以分为内置模型建模、复合对象建模、二维图形建模、网格建模、多边形建模、面片建模和 NURBS建模。

确切的说它们不应该有固定的分类，因为它们之间都可以交互使用。

1.内置模型建模内置模型是3ds Max中自带的一些模型，用户可以直接调用这些模型。

比如想创建一个台阶，可以使用内置的几何体模型来创建，然后将其转换为“可编辑对象”，再对其进一步调节就行了。

技巧与提示图所示的是一个奖杯模型，这个模型全是用内置模型创建出来的，为了能直观地观察出不同部分，每个部分都用了不同的颜色，因此看起来清晰了然。

使用基本几何形体和扩展几何形体来建模的优点在于快捷简单，只调节参数和摆放位置就可以完成模型的创建，但是这种建模方法只适合制作一些精度较低并且每个部分都很规则的物体。

2.复合对象建模Compound Objects (复合对象）建模是一种特殊的建模方法，它包括Moiph （变形）、Scatter （散布）、Conform （―致）、 Connect （连接）BlobMesh (水滴网格）、ShapeMerge （图形合并）、Boolean （布尔）、Terrain （地形）、Loft （放样）、Mesher （网格化）、ProBoolean 和 ProCuttler。

Compound Objects （复合对象）建模可以将两种或两种以上的模型对象合并成为一个对象，并且在合并的过程中可以将其记录成动画。

比如要在一个石块上创建出附着的小石块，这时可使用 Scatter （散布）命令将小石块散步在大石块上，如图所示。

:若想要为一个角色创建脸部的表情动画，可以使用Morph （变形）命令来变形脸部的各部分，然后将其设置为关键帧动画，如图所示。

3.二维图形建模5 ]) m! j7 J! [3 M6 Y2 V- }" s1 w在通常情况下，二维物体在三维世界中是不可见的，3ds Max也渲染不出来。

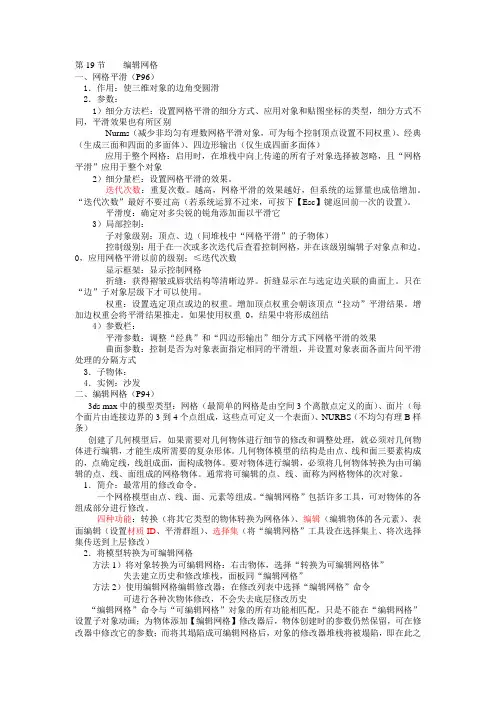

第19节编辑网格一、网格平滑（P96）1．作用：使三维对象的边角变圆滑2．参数：1）细分方法栏：设置网格平滑的细分方式、应用对象和贴图坐标的类型，细分方式不同，平滑效果也有所区别Nurms（减少非均匀有理数网格平滑对象，可为每个控制顶点设置不同权重）、经典（生成三面和四面的多面体）、四边形输出（仅生成四面多面体）应用于整个网格：启用时，在堆栈中向上传递的所有子对象选择被忽略，且“网格平滑”应用于整个对象2）细分量栏：设置网格平滑的效果。

迭代次数：重复次数。

越高，网格平滑的效果越好，但系统的运算量也成倍增加。

“迭代次数”最好不要过高（若系统运算不过来，可按下【Esc】键返回前一次的设置）。

平滑度：确定对多尖锐的锐角添加面以平滑它3）局部控制：子对象级别：顶点、边（同堆栈中“网格平滑”的子物体）控制级别：用于在一次或多次迭代后查看控制网格，并在该级别编辑子对象点和边。

0，应用网格平滑以前的级别；≤迭代次数显示框架：显示控制网格折缝：获得褶皱或唇状结构等清晰边界。

折缝显示在与选定边关联的曲面上。

只在“边”子对象层级下才可以使用。

权重：设置选定顶点或边的权重。

增加顶点权重会朝该顶点“拉动”平滑结果。

增加边权重会将平滑结果推走。

如果使用权重 0，结果中将形成纽结4）参数栏：平滑参数：调整“经典”和“四边形输出”细分方式下网格平滑的效果曲面参数：控制是否为对象表面指定相同的平滑组，并设置对象表面各面片间平滑处理的分隔方式3．子物体：4．实例：沙发二、编辑网格（P94）3ds max中的模型类型：网格（最简单的网格是由空间3个离散点定义的面）、面片（每个面片由连接边界的3到4个点组成，这些点可定义一个表面）、NURBS（不均匀有理B样条）创建了几何模型后，如果需要对几何物体进行细节的修改和调整处理，就必须对几何物体进行编辑，才能生成所需要的复杂形体。

几何物体模型的结构是由点、线和面三要素构成的，点确定线，线组成面，面构成物体。

3DMAX修改器类型3DMAX修改器类型(对象空间修改器)对象空间修改器直接影响局部空间中对象的⼏何体。

应⽤对象空间修改器时，使⽤修改器堆栈中的其他对象空间修改器，对象空间修改器直接显⽰在对象的上⽅。

堆栈中显⽰修改器的顺序可以影响结果⼏何体。

本节内容影响区域修改器“影响区域修改器”是曲⾯建模⼯具，在曲⾯建模时主要⽤于顶点⼦对象的选择。

利⽤影响区域，可以变换选中的顶点也可以围绕选中的顶点变换该区域中的顶点。

这将有助于在对象曲⾯形成膨胀或缩进。

观察修改器效果的最简单⽅法是通过带有⼤量细分的⼩的扁平长⽅体。

“影响区域”修改器有⼀个两部分的箭头图案的Gizmo 数字增加控件。

属性承载器修改器“属性承载器”是⼀个空的修改器，它在“修改器”⾯板上提供了⼀个可访问的⽤户界⾯，可以在此添加⾃定义属性。

它本⾝不含有⽤户界⾯；界⾯是单独包含于所指定的这些属性中。

⼤体上，“属性承载器”是参数收集器的⼀个简化版本，它仅⽤于收集⾃定义属性并显⽰在“修改”⾯板⽽不是浮动对话框上。

弯曲修改器“弯曲”修改器允许将当前选中对象围绕单独轴弯曲360 度，在对象⼏何体中产⽣均匀弯曲。

可以在任意三个轴上控制弯曲的⾓度和⽅向。

也可以对⼏何体的⼀段限制弯曲。

倒⾓修改器“倒⾓”修改器将图形挤出为3D 对象并在边缘应⽤平或圆的倒⾓。

此修改器的⼀个常规⽤法是创建3D ⽂本和徽标，⽽且可以应⽤于任意图形。

倒⾓剖⾯修改器倒⾓剖⾯修改器使⽤另⼀个图形路径作为“倒⾓截剖⾯”来挤出⼀个图形。

它是倒⾓修改器的⼀种变量。

摄影机贴图修改器（对象空间）摄影机贴图修改器（对象空间版本）基于当前帧和摄影机贴图修改器中指定的摄影机来指定平⾯贴图坐标。

这与摄影机贴图(WSM) 修改器的区别在于更新了对象在每⼀帧的贴图坐标。

补洞修改器补洞修改器在⽹格对象中的孔洞⾥构建曲⾯。

孔洞定义为边的循环，每⼀个孔洞只有⼀个曲⾯。

例如，在球体上的⼀个或多个缺少的曲⾯会产⽣⼀个或多个孔洞。

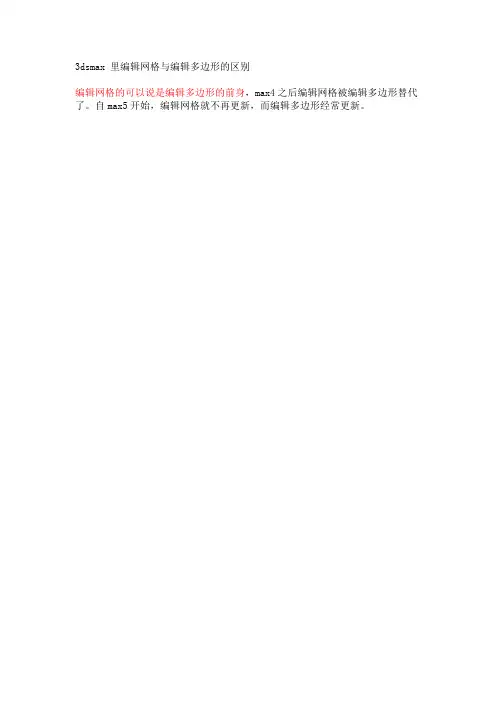

3dsmax 里编辑网格与编辑多边形的区别编辑网格的可以说是编辑多边形的前身，max4之后编辑网格被编辑多边形替代了。

自max5开始，编辑网格就不再更新，而编辑多边形经常更新。

编辑网格（edit mesh）：mesh本来是max最基本的多边形加工方法，但在max4之后被更好的一种算法代替了，这个算法就是“编辑多边形edit poly”取代，之后edit mesh的方法逐渐就被遗忘了。

（不过mesh 网格最稳定，很多公司要求最后输出mesh格式，但不要紧因为mesh 和poly可以随意转换）编辑多边形（edit poly）：本质上还是mesh，但构成的算法更优秀，为了区别只好把名字也改了，不了解max历史的初学者是容易糊涂的。

poly是当前主流的操作方法，而且技术很领先，有着比mesh更多更方便的修改功能。

（Poly对显卡的负担超过mesh）1、最大的区别就是：max发展到了max2009，【可编辑网格】也没什么大变化。

而【可编辑多边形】自max5增加出现以后，每次新版本都有革新。

像max 7增加的桥接（Bridge）工具等等。

2、其次区别就是：网格的基本体是三角面。

而多边形是任意的多边形面。

所以网格【face面】的图标是三角形状，而多边形【Polygon多边形】的图标则是正方形，并且有【Border边界】级别。

所以更为灵活。

3、再次就是：可编辑多边形内嵌了【Nurms曲面】（网格平滑），而可编辑网格只能外部添加【Meshsmooth曲面细分】。

当然，可编辑多边形也可以Meshsmooth。

NURMS的含义是non-uniform refined mesh smooth（不等比重组式网格平滑）NURMS是把多边形物体类似mesh smooth算法进行平滑处理，而实际上可操控的点数仍然保持不变，灵活性当然比直接加个mesh smooth或turbo smooth（涡轮平滑）好控制很多。

而且可以跳转光滑层分别进行编辑，这是十分灵活的。

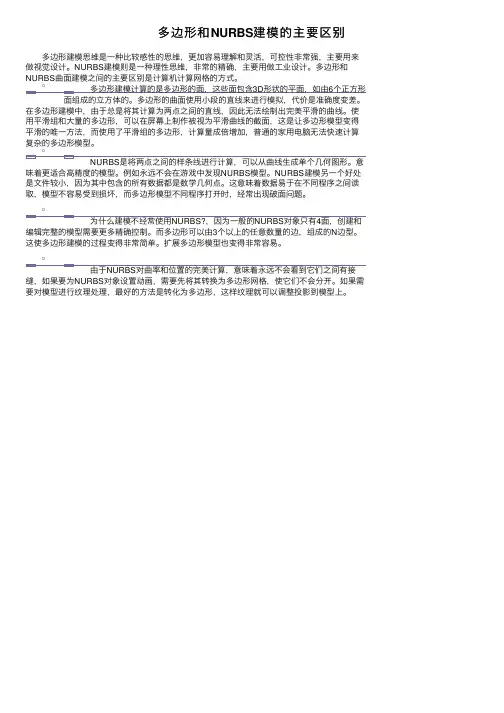

多边形和NURBS建模的主要区别多边形建模思维是⼀种⽐较感性的思维，更加容易理解和灵活，可控性⾮常强，主要⽤来做视觉设计。

NURBS建模则是⼀种理性思维，⾮常的精确，主要⽤做⼯业设计。

多边形和NURBS曲⾯建模之间的主要区别是计算机计算⽹格的⽅式。

多边形建模计算的是多边形的⾯，这些⾯包含3D形状的平⾯，如由6个正⽅形⾯组成的⽴⽅体的。

多边形的曲⾯使⽤⼩段的直线来进⾏模拟，代价是准确度变差。

在多边形建模中，由于总是将其计算为两点之间的直线，因此⽆法绘制出完美平滑的曲线。

使⽤平滑组和⼤量的多边形，可以在屏幕上制作被视为平滑曲线的截⾯，这是让多边形模型变得平滑的唯⼀⽅法，⽽使⽤了平滑组的多边形，计算量成倍增加，普通的家⽤电脑⽆法快速计算复杂的多边形模型。

NURBS是将两点之间的样条线进⾏计算，可以从曲线⽣成单个⼏何图形。

意味着更适合⾼精度的模型。

例如永远不会在游戏中发现NURBS模型。

NURBS建模另⼀个好处是⽂件较⼩，因为其中包含的所有数据都是数学⼏何点。

这意味着数据易于在不同程序之间读取，模型不容易受到损坏，⽽多边形模型不同程序打开时，经常出现破⾯问题。

为什么建模不经常使⽤NURBS?，因为⼀般的NURBS对象只有4⾯，创建和编辑完整的模型需要更多精确控制。

⽽多边形可以由3个以上的任意数量的边，组成的N边型。

这使多边形建模的过程变得⾮常简单。

扩展多边形模型也变得⾮常容易。

由于NURBS对曲率和位置的完美计算，意味着永远不会看到它们之间有接缝，如果要为NURBS对象设置动画，需要先将其转换为多边形⽹格，使它们不会分开。

如果需要对模型进⾏纹理处理，最好的⽅法是转化为多边形，这样纹理就可以调整投影到模型上。

1．网格选择修改器Mesh Select（网格选择）修改器能修改子对象选择集，包含Editable Mesh（可编辑网格）特PPP的子集，有Mesh Select Parameters（网格选择参数）和Soft Selection（软选择）卷展栏。

这些卷展栏可以使拾取的子对象通过堆栈传递到另外的修改器。

例如，可以使用Mesh Select修改器在对象上选择顶点，再选择Bend（弯曲）修改器，只弯曲选择的顶点，2．多边形选择修改器可以使用Poly Select（多边形选择）修改器选择多边形子对象应用到其他修改器。

Poly（多边形）子对象包括Vertex（顶点）、Edge（边）、Border（边界）、Polygon（多边形面）和Element（元素）。

3．面片选择修改器可以使用Patch Select修改器选择面片子对象应用到其他修改器。

Patch子对象包括Vertex、Edge、Patch和Element。

这个修改器包括标准的面片选择Parameters和Soft Selection卷展栏面片/样条曲线编辑修改器在 Modifiers菜单中第2个序列类型是Patch/Spline Editing（面片/样条曲线修改器）。

这些修改器以面片和样条曲线为工作对象。

修改器参数都在Editable Patch（可编辑面片）和Editable Spline（可编辑样条曲线）卷展栏中。

此选项共包括10个修改器：编辑面片修改器、样条曲线修改器、相交截面修改器、曲面修改器、删除面片修改器、删除样条曲线修改器、旋转修改器、标准化样条曲线修改器、圆角/斜角倒角修改器和修剪/拉伸修改器。

下面几种较为常用。

1．编辑面片修改器Edit Patch (编辑面片)修改器是编辑面片对象的工具。

此修改器的特PPP与Editable Patch对象一样。

如果想要动画一个Editable Patch，就可以使用Edit Patch修改器。

如何在CAD中创建和编辑多边形网格在CAD软件中，创建和编辑多边形网格是非常常见且重要的操作。

多边形网格可以用于建筑设计、制造业、工程项目等领域。

本教程将介绍如何在CAD中创建和编辑多边形网格，提供一些实用的技巧和注意事项。

创建多边形网格的方法有很多种，下面将介绍其中两种比较常用的方法。

方法一：使用绘图命令创建多边形网格步骤一：打开CAD软件并创建一个新的绘图文件。

步骤二：选择“绘制多边形”命令。

在命令行中输入“polygon”或点击工具栏中的多边形图标。

步骤三：在绘图区域内选择一个起点，并按照提示输入多边形的边数。

例如，输入“6”表示创建一个六边形。

步骤四：按照提示指定多边形的中心点和半径，或者通过指定顶点位置来绘制多边形。

步骤五：重复步骤三和四，根据需要创建更多的多边形网格。

方法二：使用矩形和阵列命令创建多边形网格步骤一：打开CAD软件并创建一个新的绘图文件。

步骤二：选择“绘制矩形”命令。

在命令行中输入“rectangle”或点击工具栏中的矩形图标。

步骤三：在绘图区域内选择一个起点，并按照提示输入矩形的长度和宽度。

步骤四：选择“阵列”命令。

在命令行中输入“array”或点击工具栏中的阵列图标。

步骤五：按照提示指定阵列的参数，包括行数、列数、行间距和列间距。

这些参数决定了多边形网格的密度。

步骤六：完成阵列命令后，将矩形转换为多边形网格。

选择“转换为多段线”命令，找到并选择刚刚创建的矩形。

步骤七：按照提示设置多段线的平滑度和粗糙度参数，以便将矩形转换为光滑的多边形网格。

除了创建多边形网格，编辑多边形网格也是常见的操作。

以下是一些编辑多边形网格的实用技巧。

技巧一：移动多边形网格选择“移动”命令，在命令行中输入“move”或点击工具栏中的移动图标。

然后选择要移动的多边形网格，指定基点和目标位置。

技巧二：删除多边形网格的一部分选择“修剪”命令，在命令行中输入“trim”或点击工具栏中的修剪图标。

然后选择要修剪的多边形网格的边界，按下回车键确认修剪操作。

高质量CAD文件的多边形网格处理技术CAD软件是设计和制图领域非常重要的工具，它可以帮助工程师和设计师快速而准确地创建和编辑复杂的图形。

在CAD软件中，多边形网格处理技术是实现高质量CAD文件的关键。

本文将介绍多边形网格处理技术的概念、应用和优势，并探讨如何提高CAD文件的质量。

一、多边形网格处理技术的概念多边形网格处理技术是指使用各种算法和技巧对CAD文件中的多边形进行编辑和优化的过程。

多边形网格是由顶点、边和面组成的几何结构，它可以精确地描述复杂的曲面和体积。

在CAD软件中，多边形网格经常用于表示三维物体的表面。

二、多边形网格处理技术的应用1. 拓扑结构优化多边形网格处理技术可以通过优化网格的拓扑结构来减少CAD文件的大小并提高绘图效率。

例如，通过合并相邻面的顶点可以减少网格中的重复数据，从而减小文件的体积。

此外，使用自适应细化技术可以根据曲面的复杂性动态调整网格的分辨率，从而在保持视觉效果的同时降低文件的大小。

2. 曲面重构多边形网格处理技术可以通过对网格进行重构来提高CAD文件的质量。

例如，使用三角剖分算法可以将四边形面转换为三角形面，从而减少不规则面的数量。

此外，通过消除网格中的奇异点和退化面可以提高曲面的平滑度和真实性。

3. 数据交换与转换多边形网格处理技术可以实现不同CAD软件之间的数据交换和转换。

由于不同软件对于多边形网格的表示和处理方式存在差异，因此通过使用多边形网格处理技术可以将模型从一个CAD软件转换到另一个CAD软件，并保持模型的几何精度和质量。

三、多边形网格处理技术的优势1. 精度和可控性多边形网格处理技术可以精确地控制CAD文件的几何精度和拓扑结构。

通过对网格进行优化和重构，可以提高CAD文件的精度和真实性，并减少数据的冗余。

2. 效率和速度多边形网格处理技术能够加快CAD文件的编辑和渲染速度。

通过优化网格的拓扑结构和分辨率，可以显著提高CAD软件的响应速度，并减少操作的时间和成本。

第八单元网格编辑与多边形编辑教学时间：第8周教学课时：6 教案序号008教学进度：A 、正常教学目的：学习网格/多边形物体的各项编辑功能教学重点：可编辑网格/多边形物体顶点子对象编辑边子对象编辑边界子对象编辑多边形、元素子对象编辑教学过程：边子对象编辑单击（边）按钮，即可进入边子对象层级，键盘快捷键是2。

进入边层级的同时，【Edit Geometry】（几何体）卷展栏下应用于边子对象的命令功能将成为可使用状态，同时将展开【Edit Edges】（编辑边）卷展栏。

插入顶点：单击（插入顶点）按钮，激活插入顶点命令，此时可以在对象的边上随意插入顶点。

在3ds max较早版本中，该命令叫做【Divide】（拆分）。

快速切片：单击（快速切片）按钮，激活快速切片命令，可以将对象快速切片，而不操纵Gizmo进行选择，在切片的起点处单击一次，再在其终点处单击一次，完成一次快速切片。

激活命令时，可以连续对选定内容执行切片操作。

要停止切片操作，请在视图中单击右键，或者单击（快速切片）按钮将其关闭。

切片的方向速切片的结果切割：单击 （切割）按钮，激活切割命令，该命令允许在多边形表面创建任意边。

单击确定起点，移动光标，再单击，再移动和单击，以便创建新的连接边。

右键单击一次退出当前切割操作，然后可以开始新的切割，或者再次右键单击退出切割模式。

可以使用顶点、边和多边形作为切割端点，光标的外观会时实改变，以便区分它指向的是哪种类型的子对象。

边子对象编辑单击 （边）按钮，即可进入边子对象层级，键盘快捷键是2。

进入边层级的同时，【Edit Geometry 】（几何体）卷展栏下应用于边子对象的命令功能将成为可使用状态，同时将展开【Edit Edges 】（编辑边）卷展栏。

插入顶点：单击 （插入顶点）按钮，激活插入顶点命令，此时可以在对象的边上随意插入顶点。

在3ds max 较早版本中，该命令叫做【Divide 】（拆分）。

移除：该命令可以删除选定边并组合使用这些边的多边形。

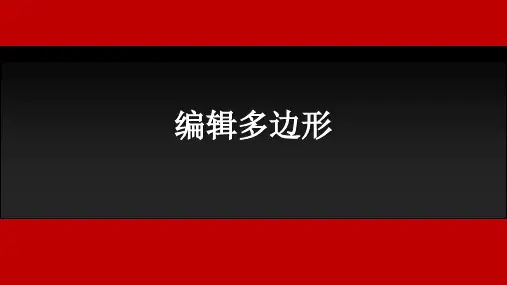

第20节编辑多边形3ds Max有3种不同的高级建模方法：多边形建模、面片建模和NURBS建模。

可编辑多边形是后来发展起来的一种多边形建模技术，多边形物体也是一种网格物体，面板中的参数和“编辑网格”参数接近，但很多地方超过了“编辑网格”，使用可编辑多边形建模更方便。

多边形建模是由点构成边，由边构成多边形，通过多边形组合就可以制作成用户所要求的造型。

如果模型中所有的面都至少与其他3个面共享一条边，该模型就是闭合的。

如果模型中包含不与其他面共享边的面，该模型是开放的。

一、将对象转换为多边形对象方法1）右击物体或右击修改堆栈，选择“转换为可编辑多边形”方法2）添加“编辑多边形”修改器二、子物体：1．顶点：最小的子物体单元，它的变动将直接影响与之相连的网格线，进而影响整个物体的表面形态2．边：三维物体上关键位置上的边是很重要的子物体元素3．边界：是一些比较特殊的边，是指独立非闭合曲面的边缘或删除多边形产生的孔洞边缘；边框总是由仅在一侧带有面的边组成，并总是为完整循环。

通过编辑边界可在开放表面的缺口处进行造型不能选择边框中的边。

单击边框中的一个边会选择整个边框；可以在“编辑多边形”中，或通过应用补洞修改器将边框封口；还可用连接复合对象连接对象之间的边界。

4．多边形：是由三条或多条首尾相连的边构成的最小单位的曲面。

在“可编辑多边形”中多边形物体可以是三角、四边网格，也可是更多边的网格，这一点与“可编辑网格”不同。

5．元素：可编辑多边形中每个独立的曲面三、常用参数：1．编辑多边形模式栏：模型：使用“编辑多边形”功能建模。

在“模型”模式下，不能设置操作的动画。

动画：使用“编辑多边形”功能设置动画。

2．选择栏：设置可编辑多边形子对象的选择方式使用堆栈选择：启用时，自动使用在堆栈中向上传递的任何现有子对象选择，并禁止手动更改选择。

按角度：启用时，如果选择一个多边形，会基于复选框右侧的角度设置选择相邻多边形。

此值确定将选择的相邻多边形之间的最大角度。
