ICEM网格编辑

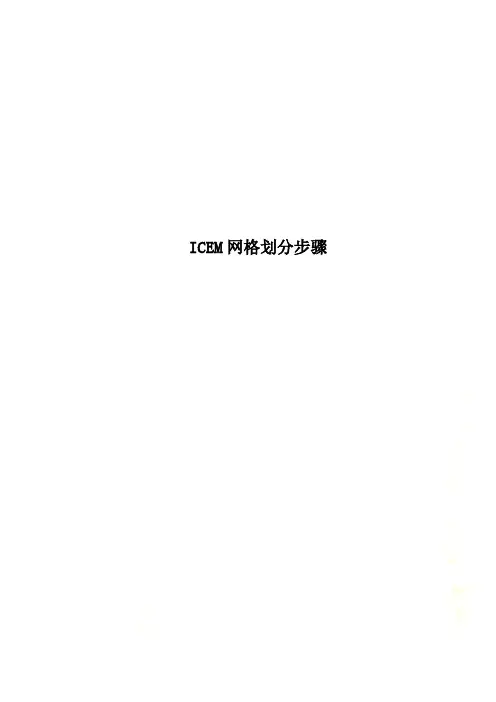

ICEM网格划分步骤
一、ICEM网格划分步骤
1、在solidworks、workbeach等建立模型（最好模型另存为.txt格式
）
2、在ICEM中导入计算模型
3、建立一个文件夹，并选单位。

最后点击apply，导入模型。

6、指定inlet、outlet、wall-inner、wall-outer 。

选面的时候一定要选完所对应的线。

7.file-GM-save GM as （保存到自己所见的文件夹里面）
8.mess mess尺寸大小，max element(根据模型大小设置)
9.生成mesh computer mesh。

10.用三菱柱网格细化边界特征,点击Prism 点击WALL 设置
Hight ratio 1.3 numlayer 5(表示增长率1.3 一共五层边界层) 视具体情况而定11.编辑mesh --平滑mesh--UP TO MESH -0.4
12、检查mesh ，出现下面对话框后点击Yes，删掉多余的不相关的线。

12.file save project as
13.out --select solver--写出文件
最后生成如下文件。

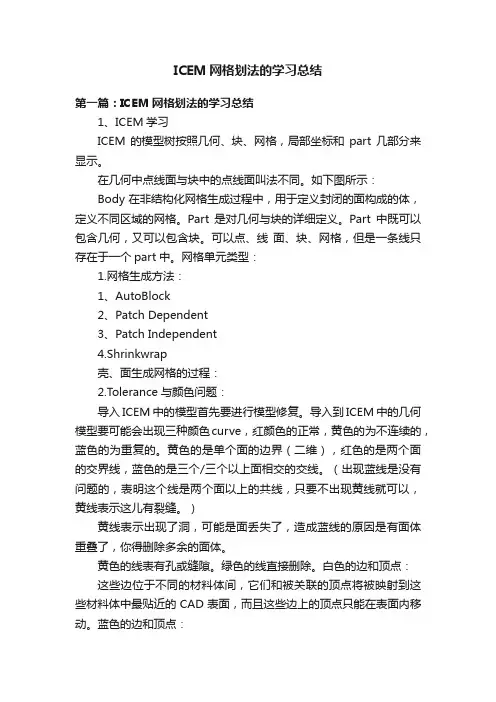

ICEM网格划法的学习总结第一篇：ICEM网格划法的学习总结1、ICEM学习ICEM的模型树按照几何、块、网格，局部坐标和part几部分来显示。

在几何中点线面与块中的点线面叫法不同。

如下图所示：Body 在非结构化网格生成过程中，用于定义封闭的面构成的体，定义不同区域的网格。

Part是对几何与块的详细定义。

Part中既可以包含几何，又可以包含块。

可以点、线面、块、网格，但是一条线只存在于一个part中。

网格单元类型：1.网格生成方法：1、AutoBlock2、Patch Dependent3、Patch Independent4.Shrinkwrap壳、面生成网格的过程：2.Tolerance与颜色问题：导入ICEM中的模型首先要进行模型修复。

导入到ICEM中的几何模型要可能会出现三种颜色curve，红颜色的正常，黄色的为不连续的，蓝色的为重复的。

黄色的是单个面的边界（二维），红色的是两个面的交界线，蓝色的是三个/三个以上面相交的交线。

（出现蓝线是没有问题的，表明这个线是两个面以上的共线，只要不出现黄线就可以，黄线表示这儿有裂缝。

）黄线表示出现了洞，可能是面丢失了，造成蓝线的原因是有面体重叠了，你得删除多余的面体。

黄色的线表有孔或缝隙。

绿色的线直接删除。

白色的边和顶点：这些边位于不同的材料体间，它们和被关联的顶点将被映射到这些材料体中最贴近的CAD表面，而且这些边上的顶点只能在表面内移动。

蓝色的边和顶点：这些边位于体内部。

它们的顶点也是蓝色的，可以在选择之前沿边拖拽。

绿色的边和顶点：这些边和关联的顶点是映射到曲线的，这些顶点只能在它所映射的曲线上移动。

红色的顶点：这些顶点是映射到指定的点的。

导入的模型必须是封闭的面，线是红色的。

自动生成翼型的网格。

3.equivalence 将同一空间位置的重复节点消除（通常，消除ID 好较大的节点，保留ID好较小的节点），只保留一个节点，一般与“Verify”配合使用，这种方法可通过任何FEM定义（单元的相关定义、MPC等式、载荷、边界条件等）、几何定义和组等实现。

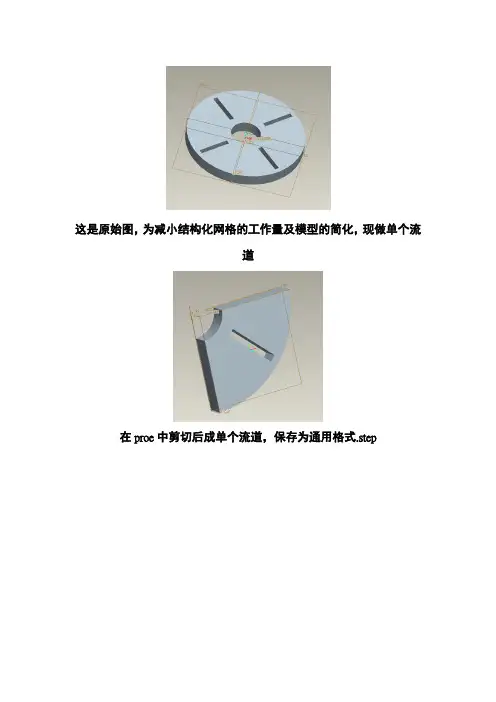

道在proe中剪切后成单个流道，保存为通用格式.step导入icem之后修复模型然后生成整体block将两个周期面单独设置parts定义周期性，因为是旋转机械所以选择rotational periodic 旋转轴因为我造型的时候是顺着Z轴旋转，所以是0 0 1四个叶片多以每个是90°APPLY会混乱）定义周期点，选择create （一共定义4对），分别选择12点击create ，然后选择34点击create。

56然后create 78然后create（定义完之后，你任意拖动这八个中一个点到其他位置之后，你会发现对应的那个点也会相应的自动移动），下面就是划分网格了（这个你会就不说了哈）横竖各切两刀，为了删除中间的叶片，关联相应点关联好之后就成现在这个样子。

你会发现中间后来增加的几个点也相应的成了周期点，这里是自动的不需要定义了，你可以拖动后来产生的几个点，发现拖动一个另外一个自动会变化位置，删除叶片上的block，生成网格已经好了，特别注意1和2，3和4 ，5和6这几个edge上面的节点数一定要相等，可以先肉眼观察，如果看不出来，可以用，看nodes是不是一样就好了，这样旋转之后就不会有问题了。

先保存一下，以免以后出错导入网格在旋转复制mesh之前，按照上图所示删除周期面即pre，apply旋转网格，copy3个，因为已经有一个了。

Merger nodes选中，这样周期点就自动合并消失了，旋转轴造型的时候定义了Z轴，4个叶片故角度为90°。

Certer point 选择origin就可以了，select就全选。

现在导入cfx中观察，情况很好，周期面已经消除如果周期面没有在旋转复制之前删除，或者节点不对应就会出现周期面不消失的情况注：本例子来自仿真论坛的foreverchenpeng会员，别无它意，大家相互交流，谢谢foreverchenpeng会员的奉献！！2.此模型非常简单，所以建网的过程，我就说的稍微简略一些。

ICEM_CFD网格设置参数一般来说，线和边单位参数设置，Height、Height Ratio和层数是常用的3个参数。

如果只设置了层数而没有设置高度和高度比的话，高度会视同等于最大单元尺寸，高度比视同为1.- E" Y: [9 ~. h" u2 R& k* C1 m（1）Maximum size最大单元尺寸，真实值是该值与总体单元缩放因子的乘积。

如果采用Curvature/Proximity Based Refinement or Maximum Deviation也可以突破这个限制（2）Height5 ^, q% U/ x& [指定垂直表面或者曲线的第一层单元的高度，对于体单元，这个参数能够影响六面体和菱柱的初始网格高度。

对于Patch Dependent 面网格，使用于曲线时，这个值能够影响沿着曲线的四边形网格的初始高度。

例如，可以用于指定沿着螺栓孔一周的四面形网格的初始高度。

. [5 m+ ^' y/ s9 k8 u（3）Height Ratio( [2 U/ X& e* D9 L8 J从面第一层单元开始的扩大率，这个值乘以前一层网格的高度来决定下一层网格高度。

默认值为1.5，可以从1.0~3调整。

如果值小于1.0，将会取其倒数，如果值大于3，将会忽略该设置直接采用默认值。

当用于曲线时，能影响Patch Dependent meshing，当定义了初始高度和层数后，它决定了下一层四面体单元的生长率。

当采用Adapt Mesh Interior设置后，它会影响从曲线尺寸到面尺寸过渡的快慢。

（4）Num Layers从面或者曲线开始增长的层数（5）Tetra width9 E; H4 x; P& \4 X创建指定数目的三角形层，这些层单元尺寸由最大尺寸指定。

（6）Tetra size ratio控制三角形单元的生长率，用于三角形网格。

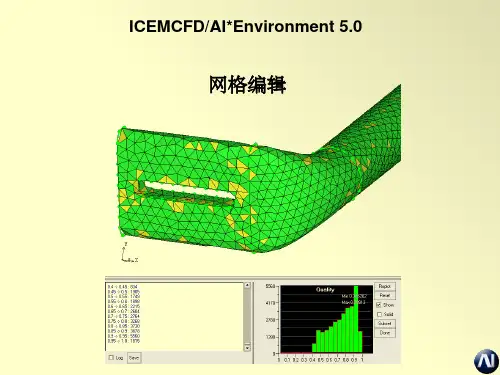

ICEM CFD 网格编辑及检查一、网格质量检查1网格质量检查步骤Edit Mesh →Display Mesh Quality> Quality Type > Criterion（标准，可以选择Quality/Determinant/Min angle）→Refresh Histogram（刷新直方图）2网格质量检查方法网格质量检查功能通过Meshing > Quality check 调用，以下三种中的任何一种质量检查均会显示一个图表给用户，来表示检查结果。

通过鼠标左键单击柱状图中任何一个柱条（且右击勾选show），用户都可以确定对应单元在模型中的位置，这个被选择的柱条也会变成粉红色。

在选择了柱条后，激活显示按钮就会突出显示相应的单元，如果填充按钮是激活状态，图中柱条对应的单元则会以固体状态突出显示出来。

行列式（Determinant）行列式检查是通过计算每一个六面体的雅可比行列式值，然后标准化行列式的矩阵，来表征单元的变形。

值为1表示理想的六面体立方块，而0表示具有负体积的反立方体。

网格质量以直方图中的X轴表示，所有单元的行列式值均在0到1之间。

如果某单元行列式的值为0，这个立方块则有一个或多个退化的边。

直方图中以Y轴表征单元的数目，尺度范围从0到柱条高度表示的值，质量的分辨率由定义的柱条的数目来确定。

一般情况下，行列式的值在0.3以上，可以为大多数求解器接受，最好是在0.6以上。

角度（Angle）角度选项检查每个单元中内角与90度最大角度的背离，各种求解器对内角检查有不同容忍限度，如果单元是扭曲的，而且内角很小，求解的精度就会下降。

有必要每次都以求解器能够允许的内角极限来检查，有资料说最好大于18度。

扭曲（Warpage）扭曲检查将产生一个图表显示单元扭曲的程度，彼此在一个平面的节点构成一个小扭曲的单元，使单元拧弯的节点会增大变形，带来大的扭曲度。

柱状图中的Y轴度量单元的数目（由柱条的高度表示），X轴从最小值0到最大值90表示单元承受的扭曲程度，有资料说最好小于45度。

方法/步骤1. 1接上一篇《DesignModeler如何建立房间空气分析模型（3/3）》，打开I CEM网格划分软件，如图所示2. 2选择“File”，选择“import Geometry”，选择“Parasolid”导入方式，如图3. 3打开上一篇已经保存的房价分析模型，如图所示4. 4打开之后，叫你选择单位，这里选择“milimeter”单位，如图所示5. 5 点击“ok”按钮，如图6. 6弹出如图所示对话框（我这里是以前有相同名字的文件划分过网格），点击“yes”按钮，如图7.7然后又弹出一个窗口，问你是否要创建新project，选择“yes”，如图所示8.8模型就已经导入ICEM中了，按住鼠标左键旋转模型，如图所示9.9展开“Model”中的“parts”，如图所示10.10右键单击“parts”，选择“Create Part”，如图所示11.11 出现如图所示对话框12.12在“part”对话框中输入“INLET”，如图所示13.13展开“Geometry”，勾选“surface”，如图所示14.14选择“create part by selection”中“Entities”右边的鼠标箭头，如图15.15 出现如图所示对话框，16.16由于篇幅过大，图片过多。

第二部分《ICEM-CFD如何划分网格》分为五篇文章发出来，分别为：《ICEM-CFD如何划分网格（1/5）》，《ICEM-C FD如何划分网格（2/5）》，《ICEM-CFD如何划分网格（3/5）》，《IC EM-CFD如何划分网格（4/5）》，《ICEM-CFD如何划分网格（5/5）》.方法/步骤1. 1接上一篇《ICEM-CFD如何划分网格（1/5）》，选择空调进风口面，作为“INLET”，准备创建进口边界面，如图所示。

2. 2选中之后按鼠标中间或者“ok”按钮，“parts”栏中已经出现“INLET”了，如图3. 3再在“create part”中输入“OUTLET”,准备创建出口边界面，如图所示4. 4选择“create part by selection”中“Entities”右边的鼠标箭头，如图5. 5选择出风口面，作为“OUTLET”，准备创建出口边界面，如图所示。

一、ICEM网格划分步骤
1、在solidworks、workbeach等建立模型（最好模型另存为.txt格式
）
2、在ICEM中导入计算模型
3、建立一个文件夹，并选单位。

最后点击apply，导入模型。

4、修复公差
默认参数，点击Apply。

5、生成BODY。

首先点击该按钮后，用鼠标左键点击模型，在不同的点上点击模型两次，然后点鼠标的中键。

最后单击Apply。

6、指定inlet、outlet、wall-inner、wall-outer 。

选面的时候一定要选完所对应的线。

7.file-GM-save GM as （保存到自己所见的文件夹里面）
8.mess mess尺寸大小，max element(根据模型大小设置)
9.生成mesh computer mesh。

10.用三菱柱网格细化边界特征,点击Prism 点击WALL 设置
Hight ratio 1.3 numlayer 5(表示增长率1.3 一共五层边界层) 视具体情况而定
11.编辑mesh --平滑mesh--UP TO MESH -0.4
12、检查mesh ，出现下面对话框后点击Yes，删掉多余的不相关的线。

12.file save project as
13.out --select solver--写出文件
最后生成如下文件。

ICEM教程预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制根据自己的体会写的操作说明。

一．非结构化网格的一般步骤：1，导入几何体（Ug中定义family，输出tin文件）2，检查体：Repair Geometry （有时需要补面），给边界面取名。

检查体时，如果出现黄线，就说明几何体有问题，红色、蓝色线为正常的。

3，生成body,（非结构化网格必须依据body生成，流通区域建立body，如果要算热态的，固体区域也要生成body；有几个封闭区域生成几个body,且其名称必须不同。

）4, 设置全局网格（global mesh setup< global mesh size>,< set up periodicity>）。

在Global Mesh Setup 设置参数。

为了加密孔上的网格，要用Curvature/Proximity Based Refinement。

Refinement为近似圆时的多边形的边数。

5，设置周期边界网格，周期面上的网格必须一致，所以必须在设置周期面之后才能计算网格（compute mesh）。

使用mesh sizes for parts命令。

周期面必须要定义base（回转轴的基点），Angle （扇形面的角度），在这里旋转轴与ug中的模型有关，如果ug中不是以三个基准轴的话，就要自己找点（用Geometry的做点法来定）。

6，计算网格Compute Mesh。

7，display mesh quality,如果网格质量不行，可以在局部区域使用creat mesh density 命令加密网格。

8,smooth Elements Globaly，Smoothing iterations一般选择25次，Up to quality一般为0.49,choose slovr10.边界条件可以选择在fluent中设置（设置边界条件BoundaryConditions），直接输入网格二．一些操作技巧：要查看内部网格，可以点中mesh再单击右键，选择cut planes；creat mesh density,如果设置的尺寸不对，需要修改，点中Geometry下拉菜单中的density 再单击右键，选择modify density。
