防雷接地体设计精编版

防雷接地设计方案目录1防雷接地设计 (3)1.防护原则 (3)2.前端设备防护设计 (3)2.1直击雷的防护 (3)2.2摄像机杆塔的地网安装（根据现场情况定） (3)2.3感应雷的防护 (4)3.监控中心的防护设计 (5)3.1监控中心电源防雷设计 (5)3.2监控中心室内防雷设计 (6)4.系统传输 (6)4.1传输可靠性设计 (7)4.2传输经济性设计 (7)4.3传输合理性设计 (7)4.4山内库区： (7)1防雷接地设计1.防护原则我们根据监控中心及各点监控设备等所处环境及其网络特点，根据库区的实际情况和对工程现场的考察，充分考虑本项目各子系统设备的功能和价值，考虑到经济、有效的目的，保证供电系统的可靠性与建筑物、人身和设备的安全，以《IEC国际标准》、《GB50057-94(2000)》以及《计算机房防雷设计规范》等相关标准为设计基础，从电源、信号、地网三方面入手，本着全面、安全、持久、实用的原则提出本方案。

本方案主要针对防感应雷击部分，接地系统部分进行设计。

2.前端设备防护设计2.1直击雷的防护室外的摄像头分别安放在杆子每个有效点上，首先在考虑避免直击雷侵入时，分别在每根摄像机杆顶点安装高1米直径为Φ16以上镀锌避雷针一支，与金属杆连接，用设备杆本身做引下线，其保护角度为45度,以保护室外摄像机，接地电阻应小于10Ω。

2.2摄像机杆塔的地网安装（根据现场情况定）摄像机的避雷针接地是必不可少的环节，在设计中以摄像机杆塔为中心挖一2米×2米范围的地沟，沟的规格为600mm宽800mm深，将40×4的热镀锌扁钢平铺在沟内，然后至少有两点与引下线连接。

2.3感应雷的防护雷电活动是一种随机过程，有多途径的入侵可能，对于感应雷、侧击雷等多种雷电波可以在架空线路或金属管道上产生高压冲击波，沿线路或管道的两个方向迅速传播，雷电波侵入时会直接对安防设备、计算机网络、通信设备、电源等造成更大的危害。

防雷接地系统设计方案一、方案背景随着科技的不断进步和社会的快速发展，电子设备的使用越来越广泛。

然而，雷击现象给电子设备的正常运行带来了巨大的威胁。

因此，为了有效防止雷击带来的损害，设计一个合理可靠的防雷接地系统是十分必要的。

二、方案目标该设计方案的主要目标是为了提供一种有效的防雷接地系统，以确保电子设备正常工作并保护使用者的安全。

具体目标如下：1. 提供低阻抗的接地路径，以将雷击电流迅速引入地下；2. 减少雷击电流通过设备的使用区域，并将其迅速释放；3. 提供系统监测和维护功能，及时发现并解决潜在问题。

三、方案设计1. 地下导体设计地下导体是防雷接地系统的核心组成部分。

首先，选择合适的导体材料，如铜或铝，以确保导体的电导率和耐腐蚀性能。

然后，根据场地的实际情况设计导体的布置方式，确保导体覆盖到足够大的范围，并能够与各个设备的接地端相连接。

最后，将地下导体与设备的接地端连接，确保低阻抗的接地路径。

2. 接地电极设计接地电极是将地下导体与地面相连接的部分。

为了提供更好的放电效果，接地电极应选择合适的材料，如钢材或铜材，并确保达到一定的长度和直径要求。

接地电极的布置应尽可能地均匀覆盖整个场地，并与地下导体相连，形成一个完整的接地系统。

3. 雷电监测系统为了方便及时发现雷电活动，并及时采取相应的措施，设计一个雷电监测系统是非常重要的。

该系统应包括雷电探测器、数据采集设备和监测中心。

雷电探测器用于监测雷电活动并收集相关数据，数据采集设备用于将采集的数据发送到监测中心进行分析和处理。

监测中心可以实时监测雷电活动，并提供预警和处理建议。

四、方案实施1. 调查分析在实施方案之前，需要对场地进行详细的调查和分析。

通过检测地下土壤的电导率和阻抗值，确定地下导体的布置方式和长度。

同时，通过分析历史雷击数据，确定是否需要加强特定区域的接地布置。

2. 设备安装根据设计方案中的布置要求，进行地下导体和接地电极的安装。

确保安装过程中连接牢固，接地电极与地下导体的连接良好。

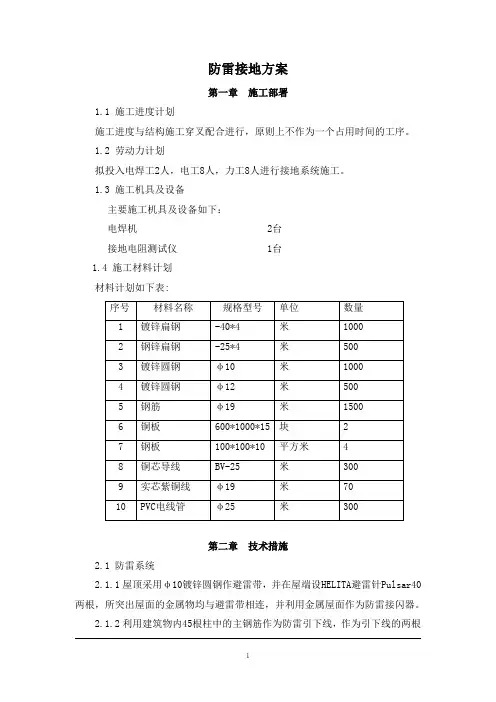

防雷接地方案第一章施工部署1.1 施工进度计划施工进度与结构施工穿叉配合进行，原则上不作为一个占用时间的工序。

1.2 劳动力计划拟投入电焊工2人，电工8人，力工8人进行接地系统施工。

1.3 施工机具及设备主要施工机具及设备如下：电焊机 2台接地电阻测试仪 1台1.4 施工材料计划材料计划如下表:第二章技术措施2.1 防雷系统2.1.1 屋顶采用φ10镀锌圆钢作避雷带，并在屋端设HELITA避雷针Pulsar40 两根，所突出屋面的金属物均与避雷带相连，并利用金属屋面作为防雷接闪器。

2.1.2 利用建筑物内45根柱中的主钢筋作为防雷引下线，作为引下线的两根钢筋从结构基础至屋顶焊接，并在屋顶用φ10圆钢连通并将其中一根引出屋面20CM与屋顶避雷带或金属屋面相接。

2.1.3 在地下一层地板内用φ10圆钢连通两根引下线钢筋并用一根φ19钢筋引出室外至室外地下1米处，与室外人工接地体相连。

2.1.4 在距地0.5M处预留接地电阻测试钢板。

2.2 综合接地2.2.1 综合接地包括避雷接地、工频交流接地等。

2.2.2 利用建筑基础作为接地体，将沿建筑物外圈的底板两根主筋焊接成环形，并沿主轴线方向选取两根地梁主筋焊接成网格。

2.2.3 在建筑物周围作人工接地体，距建筑物四周5M距离使用-40*4镀锌扁钢沿建筑物四周敷设成闭合环状。

2.3 广播电视接地2.3.1 作为工作接地的地线采用BV-25MM2铜芯绝缘导线穿φ25塑料管沿墙和地面暗敷设，室外埋深大于700MM。

与室外接地体连接，一直引至一层12/G轴处，作为广播控制室的接地。

2.3.2 接地体距综合接地网25米外，接地体采用600*1000*15铜板，埋深2米，板上钻φ12孔。

2.3.3 在接地体上侧做标志桩。

2.4 等电位联结2.4.1 等电位联结接国家建筑标准设计“等电位联结安装97SD567”施工。

2.4.2 采取总等电位联结，使用25MM2铜导线将楼内所有导电部分互相连接，如保护线干线；接地干线；建筑物内的输送管道的金属件（如水管等）；集中采暖及空调管道；游泳池所有钢筋、池内所有金属部件；建筑物金属构件等导电体。

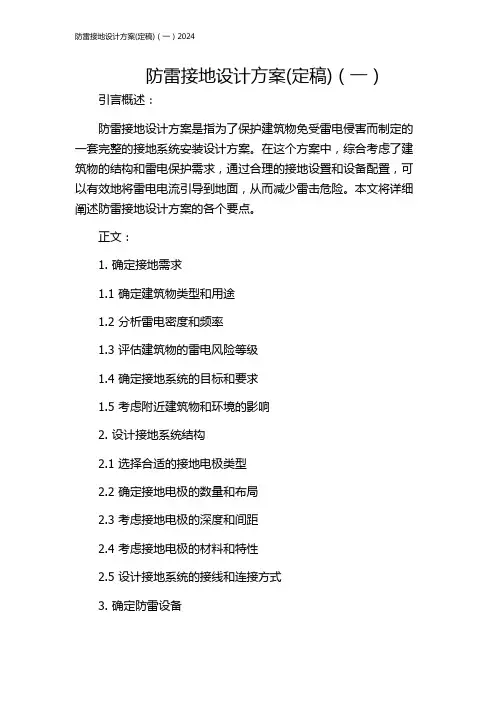

防雷接地设计方案(定稿)（一）引言概述：防雷接地设计方案是指为了保护建筑物免受雷电侵害而制定的一套完整的接地系统安装设计方案。

在这个方案中，综合考虑了建筑物的结构和雷电保护需求，通过合理的接地设置和设备配置，可以有效地将雷电电流引导到地面，从而减少雷击危险。

本文将详细阐述防雷接地设计方案的各个要点。

正文：1. 确定接地需求1.1 确定建筑物类型和用途1.2 分析雷电密度和频率1.3 评估建筑物的雷电风险等级1.4 确定接地系统的目标和要求1.5 考虑附近建筑物和环境的影响2. 设计接地系统结构2.1 选择合适的接地电极类型2.2 确定接地电极的数量和布局2.3 考虑接地电极的深度和间距2.4 考虑接地电极的材料和特性2.5 设计接地系统的接线和连接方式3. 确定防雷设备3.1 选择适当的防雷设备，例如避雷针和避雷网3.2 确定防雷设备的数量和布局3.3 考虑防雷设备的材料和特性3.4 设计防雷设备与接地系统的连接方式3.5 测试和维护防雷设备的性能4. 优化接地系统4.1 考虑接地系统与其他设备的综合设计4.2 考虑接地系统的可靠性和可维护性4.3 优化接地系统的导电性能4.4 优化接地系统的防腐蚀和耐久性4.5 评估和改进接地系统的效果5. 检测和监测接地系统5.1 定期检测接地系统的电阻和导通性能5.2 对接地系统进行雷电感应试验5.3 监测接地系统的运行状态和效果5.4 及时发现和排除接地系统故障5.5 不断更新和改进接地系统的技术和标准总结：防雷接地设计方案是保护建筑物免受雷电侵害的重要措施。

通过合理的接地设置和设备配置，可以有效地将雷电电流引导到地面，减少雷击危险。

要设计一个成功的防雷接地系统，需要确定建筑物的接地需求，设计合适的接地系统结构，选择适当的防雷设备，优化接地系统的设计，并定期检测和监测接地系统的运行状态。

这些步骤能够保障建筑物的安全，并降低雷电所带来的风险和损失。

防雷接地设计规范防雷接地设计规范是为了确保建筑物或设备安全可靠运行，防止由于雷击引起的损失或事故。

下面是一些常见的防雷接地设计规范：1. 接地系统的设计一般采用三种主要的接地系统：土壤接地系统、金属接地网和接地剂接地系统。

设计时要考虑到建筑物的特点和用途，选择适当的接地系统。

2. 接地系统的布置接地系统的布置应符合以下原则：- 接地系统的导体应尽可能短，减小电阻。

- 导体要有良好的联接，不能有松动或腐蚀。

- 接地系统要与可燃物保持一定距离，以防止火灾。

- 防止接地系统与其他设备或导体发生干扰。

3. 接地系统的材料接地系统的导体应采用优良的导电材料，如铜或铝等。

导体的截面积要足够大，以确保接地系统的导通性。

4. 接地系统的阻抗值接地系统的阻抗值应符合国家或地区的规定。

一般要求接地系统的阻抗值小于10欧姆，以确保雷击时能够及时将雷流引入地下。

5. 接地系统的维护定期对接地系统进行检查和维护，保持导体的良好导电性和联接可靠性。

特别是在雷雨季节或经常遭受雷击的地区，要加强维护工作。

6. 接地系统的测试按照规定的周期对接地系统进行测试，确保其阻抗值符合要求。

如果发现阻抗值较大，应及时排查和修理。

7. 防雷保护设备的设置除了接地系统外，还需要根据建筑物或设备的特点，设置合适的防雷保护装置，如避雷针、避雷网等，以进一步提高防雷能力。

总之，防雷接地设计规范是为了保障建筑物或设备的安全运行，减少雷击带来的损失。

合理的接地系统设计和维护是防雷工程的核心，需要严格按照相关规范进行操作，并定期检测和维护。

同时，还需要根据实际情况设置适当的防雷保护设备，提高整体的防雷能力。

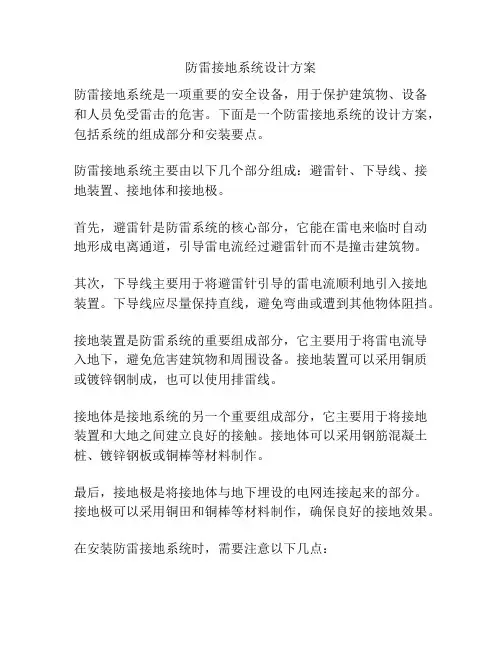

防雷接地系统设计方案防雷接地系统是一项重要的安全设备，用于保护建筑物、设备和人员免受雷击的危害。

下面是一个防雷接地系统的设计方案，包括系统的组成部分和安装要点。

防雷接地系统主要由以下几个部分组成：避雷针、下导线、接地装置、接地体和接地极。

首先，避雷针是防雷系统的核心部分，它能在雷电来临时自动地形成电离通道，引导雷电流经过避雷针而不是撞击建筑物。

其次，下导线主要用于将避雷针引导的雷电流顺利地引入接地装置。

下导线应尽量保持直线，避免弯曲或遭到其他物体阻挡。

接地装置是防雷系统的重要组成部分，它主要用于将雷电流导入地下，避免危害建筑物和周围设备。

接地装置可以采用铜质或镀锌钢制成，也可以使用排雷线。

接地体是接地系统的另一个重要组成部分，它主要用于将接地装置和大地之间建立良好的接触。

接地体可以采用钢筋混凝土桩、镀锌钢板或铜棒等材料制作。

最后，接地极是将接地体与地下埋设的电网连接起来的部分。

接地极可以采用铜田和铜棒等材料制作，确保良好的接地效果。

在安装防雷接地系统时，需要注意以下几点：首先，确保避雷针的高度和位置符合标准要求，避免与建筑物或其他物体碰撞。

其次，下导线应保持直线，避免过长或过短，以及弯曲。

同时，下导线的直径和材质也应符合要求。

接地装置应与下导线连接紧密，确保电流能够顺利地导入地下。

接地体和接地极应选用耐腐蚀、导电性能良好的材料，并确保与大地的接触面积充足。

需要注意的是，在安装防雷接地系统时，需参考相关安全规范和标准，严格按照要求进行施工，并由专业人士进行检测和验收。

总之，设计一个合理可靠的防雷接地系统对于保护建筑物、设备和人员免受雷击的危害至关重要。

通过合理选择和安装避雷针、下导线、接地装置、接地体和接地极，以及严格按照相关安全规范和标准进行施工，可以提高防雷接地系统的效能和可靠性。

防雷接地专项施工方案完整版doc（一）防雷接地专项施工方案完整版doc引言概述：本文是针对防雷接地专项施工方案的完整版文档，旨在提供全面而详细的施工方案，保障工程项目的安全。

本方案主要分为五个大点，分别是：设计前期准备、现场施工流程、施工材料和设备选用、安全措施和风险评估、质量管控和验收。

每个大点包含了五至九个小点，以确保施工过程中各个方面的完善和合规。

正文：一、设计前期准备1.进行现场勘测，确定接地装置位置和规模2.分析场地环境和土壤特性，进行土壤测试和分析3.设计合理的接地装置，并进行接地系统计算4.编制施工图纸和技术文件5.制定施工计划和时间进度表二、现场施工流程1.组织专业施工队伍，制定安全操作规程2.清理施工现场，确保施工区域的安全和整洁3.组织材料和设备的运输和堆放4.按照施工图纸和技术文件进行接地装置的安装和连接5.进行接地系统的测试和调试，确保其正常工作三、施工材料和设备选用1.选取符合国家相关标准的接地材料和设备2.采购正规渠道的产品，确保质量达标3.根据实际工程需求，选择合适的材料和设备规格4.对材料和设备进行检验和鉴定，确保其符合要求5.进行材料和设备的保养和维护，延长使用寿命四、安全措施和风险评估1.制定安全操作规程和紧急预案2.为施工人员提供必要的个人防护装备3.对施工现场进行安全培训和警示标识设置4.定期进行施工现场安全巡检和危险源排查5.进行风险评估和应急预案的制定五、质量管控和验收1.建立质量管理体系和质量检测标准2.对接地装置的施工过程进行监督和检验3.进行施工质量验收和性能测试4.参与相关监督部门的检查和评估5.进行工程竣工验收和档案归档总结：本文详细介绍了防雷接地专项施工方案的完整内容，包括设计前期准备、现场施工流程、施工材料和设备选用、安全措施和风险评估、质量管控和验收。

通过合理的规划和组织，严格按照技术要求进行施工，可确保防雷接地工程的质量和安全达到标准要求。

××××××机房防雷设计方案第一章概述雷击是年复一年的严重自然灾害之一。

随着我国现代化建设的不断提高，通信及数据设备越来越多，规模越来越大。

一方面大型电子计算机网络，程控交换机组等系统设备耐过电流，耐雷电压的水平越来越低，另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波的侵入，致使雷电灾害频频发生。

据统计，雷电对电子设备的损坏占设备损坏因素的比例高达33%，防雷电及过电压已成为具有时代特点的一项迫切要求。

众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。

高度200m的雷电闪击电流100KA时，雷电闪电产生的闪电电磁脉冲电磁辐射半径在2km内，对电力、电子线路产生的感应电流约为800A/米，电磁波变化磁场强度为0.03-0.3高斯，仅0.03高斯能量就会损坏微机及自动控制的芯片、传感器探头和磁盘存储数据；雷电脉冲电压达到2000伏（8~20us）时，目前现有半导体，集成电路的晶片是无法抗御的，因此非常有必要安装相应的防雷保护设备。

雷击所造成的破坏性后果体现于下列四种层次：1）建筑物毁坏及引起火灾；2）设备损坏，人员伤亡；3）设备或元器件寿命降低；4）传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷，用避雷针防止直接雷击实践证明是经济和有效的。

但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。

避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。

对于雷雨多发地区，计算机房必须设计、安装防雷系统装置进行保护。

第二章方案设计说明2-1、雷电的全面防护：系统防雷是一项综合性工程，其目的主要如下：1、解决不同系统之间因电磁兼容问题产生的浪涌电压、干扰电压，传输抑制等问题，提高传输质量；2、实现供电系统、供电设备防感应雷击，防雷电波入侵，消除短路故障电流和开关电磁脉冲（SEMP）的危害；3、实现供配电系统、低压配电系统、UPS电源、微机网络及通信设备的接地安全，接地装置的等电位联接；4、实现消除静电（ESD）危害；5、通过加装避雷针等防止直击雷危害，通过加装避雷器消除通信线路、微机设备、监控设备、闭路电视等设备感应雷电的危害；6、防止雷击或过电压造成人员伤亡。

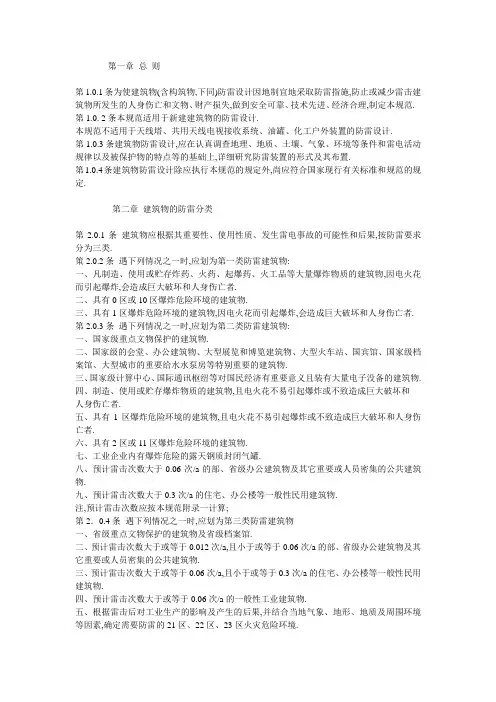

第一章总则第1.0.1条为使建筑物(含构筑物,下同)防雷设计因地制宜地采取防雷指施,防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失,做到安全可靠、技术先进、经济合理,制定本规范. 第1.0. 2条本规范适用于新建建筑物的防雷设计.本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计.第1.0.3条建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细研究防雷装置的形式及其布置.第1.0.4条建筑物防雷设计除应执行本规范的规定外,尚应符合国家现行有关标准和规范的规定.第二章建筑物的防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类.策2.0.2条遇下列情况之一时,应划为第一类防雷建筑物:一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者.二、具有0区或10区爆炸危险环境的建筑物.三、具有1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者. 第2.0.3条遇下列情况之一时,应划为第二类防雷建筑物:一、国家级重点文物保护的建筑物.二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物.三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子没备的建筑物.四、制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者.五、具有1区爆炸危险环境的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者.六、具有2区或11区爆炸危险环境的建筑物.七、工业企业内有爆炸危险的露天钢质封闭气罐.八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物.九、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物.注,预计雷击次数应按本规范附录一计算;第2．0.4条遇下列情况之一时,应划为第三类防雷建筑物一、省级重点文物保护的建筑物及省级档案馆.二、预计雷击次数大于或等于0.012次/a,且小于或等于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物.三、预计雷击次数大于或等于0.06次/a,且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物.四、预计雷击次数大于或等于0.06次/a的一般性工业建筑物.五、根据雷击后对工业生产的影响及产生的后果,并结合当地气象、地形、地质及周围环境等因素,确定需要防雷的21区、22区、23区火灾危险环境.六、在平均雷暴日大于15d/a的地区,高度在15m及以上的烟囱、水塔等孤立的高耸建筑物;在平均雷暴日小于或等于15d/a的地区,高度在20m及以上的烟囱、水塔等孤立的高耸建筑物.第三章建筑物的防雷措施第一节-般规定第3.1.1条各类防雷建筑物应采取防直击雷和防雷电波侵人的措施.第一类防雷建筑物和本规范第2.0.3条四、五、六款所规定的第二类防雷建筑物尚应采取防雷电感应的措施..第3.1.2条装有防雷装置的建筑物,在防雷装置与其它设施和建筑物内人员无法隔离的情况下,应采取等电位连接.第二节第一类防雷建筑物的防雷措施第3.2.1条第一类防雷建筑物防直击雷的措施,应符合下列要求一、应装设独立避雷针或架空避雷线(网),使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器的保护范围内.架空避雷网的网格尺寸不应大于5m×5m或6m×4m.二、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口外的以下空间应处于接闪器的保护范围内,当有管帽时应按表3.2.1确定;当无管帽时,应为管口上方半径5m的半球体.接闪器与雷闪的接触点应设在上述空间之外.有管帽的管口外处于接闪器保护范围内的空间隔表3.2.1装置内的压力与同围空气压力的压力差(kpa) 排放物的比重管帽以上的垂直高度(m) 距管口处的水平距离(m)〈5 重于空气1 25~25 重于空气2.5 5≤25 轻于空气2.5 5>25 重或轻于空气5 5三、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等,当其排放物达不到爆炸浓度、长期点火燃烧、一排放就点火燃烧时,及发生事故时排放物才达到爆炸浓度的通风管、安全阀,接闪器的保护范围可仅保护到管帽,无管帽时可仅保护到管口.四、独立避雷针的杆塔、架空避雷线的端部和架空避雷网的各支柱处应至少设一根引下线.对用金属制成或有焊接、绑扎连接钢筋网的杆塔、支柱,宜利用其作为引下线.五、独立避雷针和架空避雷线(网)的支柱及其接地装置至被保护建筑物及与其有联系的管道、电缆等金属物之间的距离(图3.2.1),应符合下列表达式的要求,但不得小于3m:1. 地上部分:当hx<5Ri时,Sa1≥0.4(Ri+0.1hx) (3.2.1-1)当hx≥5Ri时,Sa1≥0.1(Ri+hx) (3.2.1-2)2. 地下部分: Se≥0.4Ri (3.2.1-3)式中Sa1-空气中距离(m);Se1-地中距离(m);Ri-独立避雷针或架空避雷线(网)支柱处接地装置的冲击接地电阻(Ω);Hx-被保护物或计算点的高度(m).图3.2.1 防雷装置至被保护物的距离六、架空避雷线至屋面和各种突出屋面的风帽、放散管等物体之间的距离(图 3.2.1),应符合下列表达式的要求,但不应小于3m:1.当(h+l/2)<5Ri时,Sa2≥0.2Ri+0.03(h+l/2) (3.2.1-4)2.当(h+l/2)≥5Ri时Sa2≥0.05Ri+0.06(h+l/2) (3.2.1-5)式中Sa2 - 避雷线(网)至被保护物的空气中距离(m);h - 避雷线(网)的支柱高度(m);l - 避雷线的水平长度(m).七、架空避雷网至屋面和各种突出屋面的风帽、放散管等物体之间的距离,应符合下列表达式的要求,但不应小于3m:当(h+l1)<5Ri时,Sa2≥1/n〔0.4Ri+0.06(h+l1)〕(3.2.1-6)当(h+l1)≥5Ri时,Sa2≥1/n〔0.1Ri+0.12(h+l1)〕(3.2.1-7)式中l1-从避雷网中间最低点沿导体至最近支柱的距离(m);n-从避雷网中间最低点沿导体至最近支柱并有同一距离l1的个数.八、独立避雷针、架空避雷线或架空避雷网应有独立的接地装置,每一引下线的冲击接地电阻不宜大于10Ω.在土壤电阻率高的地区,可适当增大冲击接地电阻.第3.2.2条第一类防雷建筑物防雷电感应的措施,应符合下列要求:一、建筑物内的设备、管道、构架、电缆金属外皮、钢屋架、钢窗等较大金属物和突出屋面的放散管、风管等金属物,均应接到防雷电感应的接地装置上.金属屋面周边每隔18~24m应采用引下线接地一次.现场浇制的或由预制构件组成的钢筋混凝土屋面,其钢筋宜绑扎或焊接成闭合回路,并应每隔18~24m采用引下线接地一次.二、平行敷设的管道、构架和电缆金属外皮等长金属物,其净距小于100mm时应采用金属线跨接,跨接点的间距不应大于30m;交叉净距小于100mm时,其交叉处亦应跨接.当长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于0.03Ω时,连接处应用金属线跨接.对有不少于5根螺栓连接的法兰盘,在非腐蚀环境下,可不跨接.三、防雷电感应的接地装置应和电气设备接地装置共用,其工频接地电阻不应大于10Ω.防雷电感应的接地装置与独立避雷针、架空避雷线或架空避雷网的接地装置之间的距离应符合本规范第3.2.1条五款的要求.屋内接地干线与防雷电感应接地装置的连接,不应少于两处.第3.2.3条第一类防雷建筑物防止雷电波侵人的措施,应符合下列要求:1. 低压线路宜全线采用电缆直接埋地敷设,在入户端应将电缆的金属外皮、钢管接到防雷电感应的接地装置上.当全线采用电缆有困难时,可采用钢筋混凝土杆和铁横担的架空线,并应使用一段金属铠装电缆或护套电缆穿钢管直接埋地引人,其埋地长度应符合下列表达式的要求,但不应小于15m:(3．2．3)式中l - 金属错装电缆或护套电缆穿钢管埋于地中的长度(m);ρ- 埋电缆处的土壤电阻率(Ω.m).在电缆与架空线连接处,尚应装设避雷器.避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不应大于10Ω.二、架空金属管造,在进出建筑物处,应与防雷电感应的接地装置相连.距离建筑物100m内的管道,应每隔25m左右接地一次,其冲击接地电阻不应大于20Ω,并宜利用金属支架或钢筋混凝土支架的焊接、绑扎钢筋网作为引下线,其钢筋混凝土基础宜作为接地装置.埋地或地沟内的金属管道,在进出建筑物处亦应与防雷电感应的接地装置相连.第3.2.4条当建筑物太高或其它原因难以装设独立避雷针、架空避雷线、避雷网时,可将避雷针或网格不大于5m×5m或6m×4m的避雷网或由其混合组成的接闪器直接装在建筑物上,避雷网应按本规范附录二的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设.并必须符合下列要求一、所有避雷针应采用避雷带互相连接.二、引下线不应少于两根,并应沿建筑物四周均匀或对称布置,其间距不应大于12m.三、排放爆炸危险气体、蒸气或粉尘的管道应符合本规范第3.2.1条二、三款的要求.四、建筑物应装设均压环,环间垂直距离不应大于12m,所有引下线、建筑物的金属结构和金属设备均应连到环上.均压环可利用电气设备的接地干线环路.五、防直击雷的接地装置应围绕建筑物敷设成环形接地体,每根引下线的冲击接地电阻不应大于10Ω,并应和电气设备接地装置及所有进人建筑物的金属管道相连,此接地装置可兼作防雷电感应之用.六、防直击雷的环形接地体尚宜按以下方法敷设.1. 当土壤电阻率ρ小于或等于500Ω.m时,对环形接地体所包围的面积的等效圆半径况,每一引下线处应补加水平接地体或垂直接地体.当补加水平接地体时,其长度应按下式确定.(3.2.4 - 1)式中lr - 补加水平接地体的长度(m);A - 环形接地体所包围的面积(m2).当补加垂直接地体时,其长度应按下式确定.(3.2.4 - 2)式中lv-补加垂直接地体的长度(m).2. 当土壤电阻率ρ为500Ω·m至3000Ω·m时,对环形接地体所包围的面积的等效圆注: 按本款方法敷设接地体时,可不计及冲击接地电阻值.七、当建筑物高于30m时,尚应采取以下防侧击的措施:1. 从30m起每隔不大于6m沿建筑物四周设水平避雷带并与引下线相连;2. 30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接.八、在电源引人的总配电箱处宜装设过电压保护器.第3.2.5条当树木高于建筑物且不在接闪器保护范围之内时,树木与建筑物之间的净距不应小于5rn.第三节第二类防雷建筑物的防雷措施第3.3.1条第二类防雷建筑物防直击雷的揩施,宜采用装设在建筑物上的避雷网(带)或避雷针或由其混合组成的接闪器.避雷网(带)应按本规范附录二的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设,并应在整个屋面组成不大于10m×10m或12m×8m的网格.所有避雷针应采用避雷带相互连接..第3.3.2条突出屋面的放散管、风管、烟囱等物体,应按下列方式保护.:一、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等管道应符合本规范第3.2.1条二款的要求.二、排放无爆炸危险气体、蒸气或粉尘的放散管、烟囱,1区、11区和2区爆炸危险环境的自然通风管,装有阻火器的排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管,本规范第3.2.1条三款所规定的管、阀及煤气放散管等,其防雷保护应符合下列要求.:1.金属物体可不装接闪器,但应和屋面防雷装置相连;2.在屋面接闪器保护范围之外的非金属物体应装接闪器,并和屋面防雷装置相连.第3.3.3条引下线不应少于两根,并应沿建筑物四周均匀或对称布置,其间距不应大于18m.当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时,可按跨度设引下线,但引下线的平均间距不应大于18m.第3.3.4条每根引下线的冲击接地电阻不应大于10Ω.防直击雷接地宜和防雷电感应、电气设备等接地共用同一接地装置,并宜与埋地金属管道相连I当不共用、不相连时,两者间在地中的距离应符合下列表达式的要求,但不应小于2m:Se2≥0.3KcRI (3.3.4)式中Se2 - 地中距离(rn);KC - 分流系数,单根引下线应为1,两根引下线及接闪器不成闭合环的多根引下线应为0. 66,接闪器成闭合环或网状的多根引下线应为0.44 .在共用接地装置与埋地金属管道相连的情况下,接地装置宜围绕建筑物敷设成环形接地体.第3.3.5条利用建筑物的钢筋作为防雷装置时应符合下列规定.一、建筑物宜利用钢筋混凝土屋面、梁、柱、基础内的钢筋作为引下线.本规范第2.0.3条二、三、八、九款所规定的建筑物尚宜利用其作为接闪器.二、当基础采用硅酸盐水泥和周围土壤的含水量不低于4%及基础的外表面无防腐层或有沥青质的防腐层时,宜利用基础内的钢筋作为接地装置.三、敷设在混凝土中作为防雷装置的钢筋或圆钢,当仅一根时,其直径不应小于10mm.被利用作为防雷装置的混凝土构件内有箍筋连接的钢筋,其截面积总和不应小于一根直径为10mm 钢筋的截面积.四、利用基础内钢筋网作为接地体时,在周围地面以下距地面不小于0.5m,每根引下线所连接的钢筋表面积总和应符合下列表达式的要求:S≥4.24k c2 (3.3.5)式中S - 钢筋表面积总和(m2).五、当在建筑物周边的无钢筋的闭合条形混凝±基础内敷设人工基础接地体时,接地体的规格尺寸不应小于表3.3.5的规定.六、构件内有箍筋连接的钢筋或成网状的钢筋,其箍筋与钢筋的连接,钢筋与钢筋的连接应采用土建施工的绑扎法连接或悍接.单根钢筋或圆钢或外引颈埋连接板、线与上述钢筋的连接应焊接或采用螺栓紧固的卡夹器连接.构件之间必须连接成电气通路.第3.3.6条当土壤电阻率ρ小于或等于300Ω·m时,在防雷的接地装置同其它接地装置和进出建筑物的管道相连的情况下,防雷的接地装置可不计及接地电阻值,但其接地体应符合下列规定之一:第二类防雷建筑物环形人工基础接地体的规格尺寸表3.3.5第二类防雷建筑物环形人工基础接地体的规格尺寸闭合条形基础的周长(m) 扁钢(mm) 圆钢ⅹ根数≥直径(mm)≥60 4ⅹ25 2ⅹΦ10≥40至<60 4ⅹ50 4ⅹΦ10或3ⅹΦ12<40 钢材表面积总和≥4.24m2注:①当长度相同、截面面相同时,宜优先选用扁钢;②采用多根圆钢时,其敷设净距不小于直径的2倍;③利用闭合条形基础内的钢筋作接地体时可按本表校验..除主筋外,可计人箍筋的表面积.一、防直击雷的环形接地体的敷设应符合本规范第3.2.4条六款1项的要求,但土壤电阻率ρ的适用范围应放大到小于或等于3000Ω·M.二、在符合本规范第 3.3.5条规定的条件下利用槽形、板形或条形基础的钢筋作为接地体,当槽形、板形基础钢筋网在水平面的投影面积或成环的条形基础钢筋所包围的面积A大于或等于80m2时,可不另加接地体.三、在符合奉规范第3.3.5条规定的条件下,对6m柱距或大多数柱距为6m的单层工业建筑物,当利用柱子基础的钢筋作为防雷的接地体并同时符合下列条件时,可不另加接地体:1.利用全部或绝大多数柱子基础的钢筋作为接地体;2.柱子基础的钢筋网通过钢柱,钢屋架,钢筋混凝土柱子、屋架、屋面板、吊车梁等构件的钢筋或防雷装置互相连成整体;3.在周围地面以下距地面不小于0.5m,每--柱子基础内所连接的钢筋表面积总和大于或等于0.82m2.7. 本规范第2.0.3条四、五六款所规定的建筑物,其防雷电感应的措施应符合下列要求:8. 门条四、五、六款所规定的建筑物,其防雷电感应的措施应符合下列要求:一、建筑物内的设备、管道、构架等主要金属物,应就近接至防直击雷接地装置或电气设备的保护接地装置上,可不另设接地装置.二、平行敷设的管道、构架和电缆金属外皮等长金属物应符合本规范第3.2.2条二款的要求,但长金属物连接处可不跨接.三、建筑物内防雷电感应的接地干线与接地装置的连接不应少于两处.第3.3.8条防止雷电流流经引下线和接地装置时产生的高电位对附近金属物或电气线路的反击,应符合下列要求.:一、当金属物或电气线路与防雷的接地装置之间不相连时,其与引下线之间的距离应按下列表达式确定:当lx〈Ri时,sa3≥0.3kc(Ri +0.1lx ) (3.3.8-1)当lx≥5Ri 时,s a3≥0.075kc(Ri +lx ) (3.3.8-2)式中sa3 一空气中距离(m);Ri 一引下线的冲击接地电阻(Ω);lx 一引下线计算点到地面的长度(m).二、当金属物或电气线路与防雷的接地装置之间相连或通过过电压保护器相连时,其与引下线之间的距离应按下列表达式确定:s a4≥0.075kc lx (3.3.8-3)式中s a4一空气中距离(m)Ilx 一引下线计算点到连接点的长度(m).当利用建筑物的钢筋或钢结构作为引下线,同时建筑物的大部分钢筋、钢结构等金属物与被利用的部分连成整体时,金属物或线路与引下线之间的距离可不受限制.三、当金属物或线路与引下线之间有自然接地或人工接地的钢筋混凝土构件、金属板、金属网等静电屏蔽物隔开时,金属物或线路与引下线之间的距离可不受限制.四、当金属物或线路与引下线之间有混凝土墙、砖墙隔开时,混凝土墙的击穿强度应与空气击穿强度相同,砖墙的击穿强度应为空气击穿强度的1/2.当距离不能满足本条第一、二款的要求时,金属物或线路应与引下线直接相连或通过过电压保护器相连.五、在电气接地装置与防雷的接地装置共用或相连的情况下:当低压电源线路用全长电缆或架空线换电缆引人时,宜在电源线路引入的总配电箱处装设过电压保护器,当Y,yno型或D,yn11型接线的配电变压器设在本建筑物内或附设于外墙处时,在高压侧采用电缆进线的情况下,宜在变压器高、低压侧各相上装设避雷器,在高压侧采用架空进线的情况下,除按国家现行有关规范的规定在高压侧装设避雷器外,尚宜在低压侧各相上装设避雷器.第3.3.9条防雷电波侵人的措施,应符合下列要求:一、当低压线路全长采用埋地电缆或敷设在架空金属线槽内的电缆引入时,在入户端应将电缆金属外皮、金属线槽接地,对本规范第2.0.3条四、五、六款所规定的建筑物,上述金属物尚应与防雷的接地装置相连.二、本规范第2.0.3条四、五、六款所规定的建筑物,其低压电源线路应符合下列要求:1.低压架空线应改换一段埋地金属错装电缆或护套电缆穿钢管直接埋地引人,其埋地长度应符合本规范(3.2.3)表达式的要求,但电缆埋地长度不应小于15m.入户端电缆的金属外皮、钢管应与防雷的接地装置相连.在电缆与架空线连接处尚应装设避雷器.避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不应大于10Ω.1. 平均雷暴日小于30d/a 地区的建筑物,可采用低压架空线直接引人建筑物内,但应符合下列要求:⑴在入户处应装设避雷器或设2~3mm的空气间隙,并应与绝缘子铁脚、金具连在一起接到防雷的接地装置上,其冲击接地电阻不应大于5Ω.(2)入户处的三基电杆绝缘子铁脚、金具应接地,靠近建筑物的电杆,其冲击接地电阻不应大于10Ω,其佘两基电杆不应大于20Ω.三、本规范第2.0.3条一、二、三、八、九款所规定的建筑物,其低压电源线路应符合下列要求:1.当低压架空线转换金属皑装电缆或护套电缆穿钢管直接埋地引人时,其埋地长度应大于或等于15m,尚应符合本条第二款1项的其它要求.2..当架空线直接引人时,在人户处应加装避雷器,并将其与绝缘子铁脚、金具连在一起接到电气设备的接地装置上.靠近建筑物的两基电杆上的绝缘子铁脚应接地,其冲击接地电阻不应大于30Ω.四、架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连,当不相连时,架空管道应接地,其冲击接地电阻不应大于10Ω.本规范第.2.0.3条四、五、六款所规定的建筑物,引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连;对架空金属管道尚应在距建筑物约25m处接地一次,其冲击接地电阻不应大于10Ω.第3.3.10条高度趔过45m的钢筋混凝土结构、钢结构建筑物,尚应采取以下防侧击和等电位的保护措施:1. 钢构架和混凝土的钢筋应互相连接.钢筋的连接应符合本规范第3.3.5条的要求;二、应利用钢柱或柱子钢筋作为防雷装置引下线,四、竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接.第3.3.11条有爆炸危险的露天钢质封闭气罐,当其壁厚不小于4mm时,可不装设接闪器,但应接地,且接地点不应少于两处,两接地点间距离不宜大于30m,冲击接地电阻不应大于30Ω,当防雷的接地装置符合本规范第 3.3.6条的规定时,可不计及其接地电阻值.放散管和呼吸阀的保护应符合本规范第3..3.2条的要求.第四节第三类防雷建筑物的防雷措施第3.4.1条第三类防雷建筑物防直击雷的揩施,宜采用装设在建筑物上胸避雷网(带)或避雷针或由这两种混合组成的接闪器.避雷网(带)应按本规范附录二的规定沿屋角、屋背、屋檐和檐角等易受雷击的部位敷设.并应在整个屋面组成不大于20m×20m或24m×l6m的网格.平屋面的建筑物,当其宽度不大于20m时,可仅沿网边敷设一圈避雷带.第3.4.2条每根引下线的冲击接地电阻不宜大于30Ω,但对本规范第2.0.4条二款所规定的建筑物则不宜大于10Ω.其接地装置宜与电气设备等接地装置共用.防雷的接地装置宜与埋地金属管道相连.当不共用、不相连时,两者间在地中的距离不应小于2m.在共用接地装置与埋地金属管道相连的情况下,接地装置宜围绕建筑物敷设成环形接地体.第3.4.3条建筑物宜利用钢筋混凝土屋面板、梁、柱和基础的钢筋作为接闪器、引下线和接地装置,并应符合本规范第3.3.5条二、三、六款和下列的规定:一、利用基础内钢筋网作为接地体时,在周围地面以下距地面不小于0.5m,每根引下线所连接的钢筋表面积总和应符合下列表达式的要求,,、S≥1.89kc2 (3.4.3)式中S --钢筋表面积总和(rn2).二、当在建筑物周边的无钢筋的闭合条形混凝土基础内敷设人工基础接地体时,接地体的规格尺寸不应小于表3.4.3的规定.第三类防雷建筑物环形人工基础接地体的规格尺寸闭合条形基础的周长(m) 扁钢(mm) 圆钢ⅹ根数≥直径(mm)≥601ⅹΦ10≥40至<60 4ⅹ20 2ⅹΦ8<40 钢材表面积总和≥1.89m2注:①当长度相同、截面面相同时,宜优先选用扁钢;②采用多根圆钢时,其敷设净距不小于直径的2倍;③利用闭合条形基础内的钢筋作接地体时可按本表校验..除主筋外,可计人箍筋的表面积.第3.4.4条当土壤电阻率ρ小于或等于300Ω·rn时,在防雷的接地装置同其它接地装置和进出建筑物的管道相连的情况下,防雷的接地装置可不计及接地电阻值,其接地体应符合本规范第3.3.6条的规定,但其二、三款应改为在符合本规范第3.4.3条规定的条件下及其三款3项所规定的钢筋表面积总和改为大于或等于0.37m2.第3.4.5条突出屋面的物体的保护方式应符合本规范第3.3.2条的规定.第3.4.6条砖烟囱、钢筋混凝土烟囱,宜在烟囱上装设避雷针或避雷环保护.多支避雷针应连接在闭合环上.当非金属烟囱无法采用单支或双支避雷针保护时,应在烟囱口装设环形避雷带,并应对称布置三支高出烟囱口不低于0.5m的避雷针.。

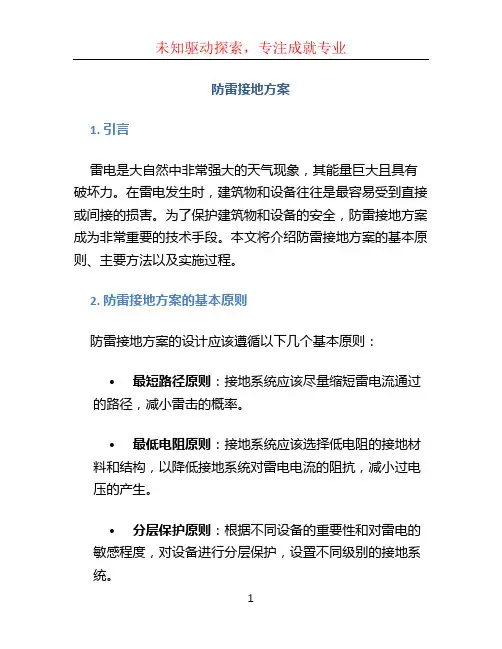

防雷接地方案1. 引言雷电是大自然中非常强大的天气现象，其能量巨大且具有破坏力。

在雷电发生时，建筑物和设备往往是最容易受到直接或间接的损害。

为了保护建筑物和设备的安全，防雷接地方案成为非常重要的技术手段。

本文将介绍防雷接地方案的基本原则、主要方法以及实施过程。

2. 防雷接地方案的基本原则防雷接地方案的设计应该遵循以下几个基本原则：•最短路径原则：接地系统应该尽量缩短雷电流通过的路径，减小雷击的概率。

•最低电阻原则：接地系统应该选择低电阻的接地材料和结构，以降低接地系统对雷电电流的阻抗，减小过电压的产生。

•分层保护原则：根据不同设备的重要性和对雷电的敏感程度，对设备进行分层保护，设置不同级别的接地系统。

•可靠性原则：接地系统应该具有稳定可靠的性能，能够长期保护建筑物和设备的安全。

3. 防雷接地方案的主要方法防雷接地方案主要包括以下几种方法：3.1. 落地接地落地接地是将建筑物或设备直接接地，以增加其对雷电的冲击能力。

在落地接地中，主要使用下列几种装置：•接地体：通过地下电缆将建筑物或设备与接地体直接连接，形成良好的电气连接。

•接地极：将接地体与大地之间的接触面积最大化，以降低接地电阻，提高接地效果。

•接地网：在建筑物或设备周围铺设接地网，增加接地体的数量和分布，提高接地的可靠性。

3.2. 环绕接地环绕接地是在建筑物周围设置一定深度的接地体，以形成环绕式的接地系统。

环绕接地主要包括以下几种形式：•金属地网：在建筑物周围埋设金属网格，将其与接地体相连，形成闭合的接地回路。

•扩展接地体：在建筑物周围埋入更长的接地体，以增加接地面积，降低接地电阻。

3.3. 均匀分布接地均匀分布接地是将接地体均匀分布在建筑物或设备的周围，以形成一个稳定的接地网。

在均匀分布接地中，主要采用以下两种形式：•等长接地杆：将接地体按一定间距分布在建筑物周围，使接地体之间的长度保持一致。

•等面积接地板：在建筑物或设备周围埋设等面积的接地板，以保持接地面积的均匀分布。
