防雷接地设计说明(20200723202658)

1.防雷接地设计要求1.1.直击雷的防护机房所在大楼已有避雷针、避雷带等外部防雷设施，不再作外部防雷补充设计。

如之前无直击雷防护，需在机房顶层做避雷带或是避雷网。

1.2.电源系统的防雷1）、对于网络集成系统的电源线防护，首先，进入系统总配电房的电源进线，应采用金属铠装电缆敷设，电缆铠装层的两端应良好接地；如果电缆没有铠装层，则就将电缆穿钢管埋地，钢管两端接地，埋地的长度应不小于15米。

由总配电房至各大楼的配电箱以及机房楼层配电箱的电力线路，均应采用金属铠装电缆进行敷设。

这样可以大大减少电源线感应过电压的可能性。

2）、在电源线路上安装电源防雷器，是必不可少的防护措施。

根据IEC防雷规范中有关防雷分区的要求，将电源系统分为三级保护。

●在各大楼的总配电箱安装通流容量为60KA~80KA的二级电源防雷箱（如ZS150E-300）；●在机房的重要设备（如交换机、服务器、UPS等）的电源进线处安装通流容量20~40KA的三级电源防雷器（如ZSPDTT20KC/2）；●在机房控制中心硬盘刻录机及电视墙设备电源处用插座式防雷器(如FACP-10)所有防雷器均应良好接地。

选用防雷器要注意接口的形式和接地的可靠性，重要场所应设置专用的接地线，切不可将防雷接地线与避雷针接地线并接，且要尽量远离、分开入地。

1.3.机房等电位连接在机房防静电地板下，沿着地面上布置40*3紫铜排，形成闭合环接地汇流母排。

将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统设备的外壳，以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。

并采用等电位连接线4-10mm2铜芯线螺栓紧固的线夹作为连接材料。

同时在机房找出建筑物主钢筋，经测试确与避雷带连接良好，用14mm镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来。

形成等电位。

采用联合接地网，目的是消除各地网之间的电位差，保证设备不因雷电的反击而损坏。

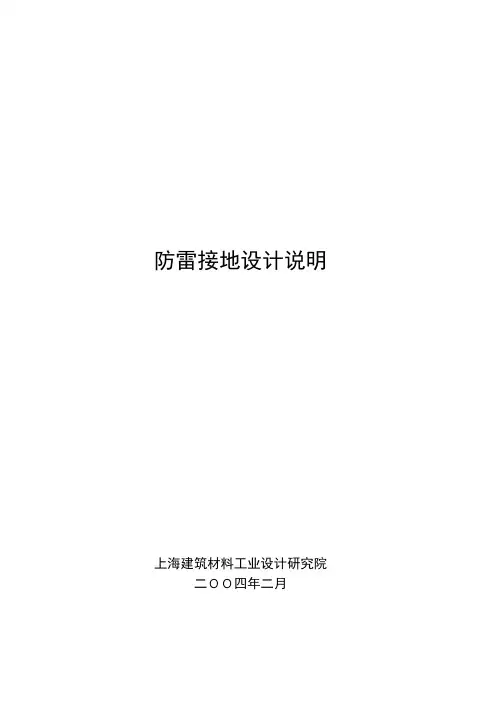

防雷接地设计说明上海建筑材料工业设计研究院二ＯＯ四年二月1.防雷接地(1)对于炸药库等一类防雷建筑，设独立避雷针，其每一引下线冲击接地电阻R≤10Ω。

(2)油库、汽车加油站、电石氧气瓶库、桶装油库、乙炔库、液体炸药加工车间，在屋面，沿屋角、屋脊、屋檐等易受雷击处装设避雷针与避雷网混合组成的接闪器，其避雷网格不大于10m×10m或12m×8m。

其引下线不应少于两根，沿建筑物四周均匀布置或对称布置，其平均间距不大于18m。

每根引下线冲击接地电阻≤10Ω。

(3)当建筑物为现浇或予制钢筋砼结构时，利用钢筋砼屋面、梁、柱，基础内的钢筋作接闪器、引下线和接地装置，每根引下线利用二根柱内主筋，引下线应沿建筑物四周均匀布置，引下线平均间距不应大于：Ⅱ类防雷建筑物为18m，Ⅲ类防雷建筑物为25m。

所利用的主筋在连接处，搭接、绑扎，或焊接构成良好的电气通路并要求每根引下线在距室外地坪0.5m处，以及在墙内距室内地坪0.3m处分别予埋一块与柱主筋相焊接的100x100x8钢板。

作为检测接地电阻和补打人工接地极之用。

在建筑物顶部将柱内二根主筋留出长100mm的钢筋头，以便与屋面顶上的金属管道、栏杆、设备连接。

每根引下线与基础内的钢筋应良好连接。

防雷接地电阻要求：Ⅱ类防雷建筑物每根引下线的冲击接地电阻R ≤10Ω。

Ⅲ类防雷建筑物则为R≤30Ω。

当满足不了要求时应补打接地极。

(4)当单层厂房（无爆炸危险的Ⅱ类、Ⅲ类防雷建筑物）柱距6m或大部分为6m，且有利用钢筋砼柱主筋（二根Φ10主筋）作引下线，柱子基础的钢筋作为接地体的可能时，则将全部柱子或绝大部分柱子基础的钢筋作为接地体。

柱子基础的钢筋网通过钢柱、钢屋架、钢筋砼柱子、屋架、屋面板、吊车梁等构件的钢筋与防雷装置联成一体。

(5)对于大型水泥工厂中的窑尾预热器及其工艺管道，生料库，熟料库，水泥库等的库顶平面及其库顶厂房高度超过45m(60m)的钢筋混凝土结构、钢结构建筑物,防侧击和等电位的保护措施为：a.钢构架和混凝土的钢筋应互相连接；b.利用钢柱或柱子的钢筋作为防雷装置引下线；b.库顶建筑物门窗、栏杆与防雷装置连接；d.竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。

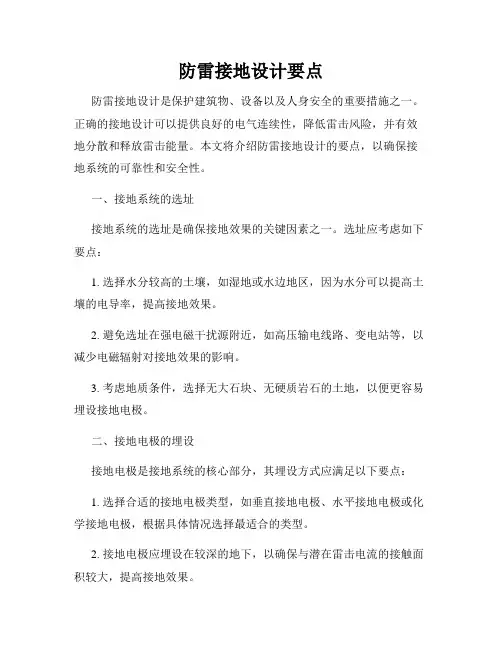

防雷接地设计要点防雷接地设计是保护建筑物、设备以及人身安全的重要措施之一。

正确的接地设计可以提供良好的电气连续性，降低雷击风险，并有效地分散和释放雷击能量。

本文将介绍防雷接地设计的要点，以确保接地系统的可靠性和安全性。

一、接地系统的选址接地系统的选址是确保接地效果的关键因素之一。

选址应考虑如下要点：1. 选择水分较高的土壤，如湿地或水边地区，因为水分可以提高土壤的电导率，提高接地效果。

2. 避免选址在强电磁干扰源附近，如高压输电线路、变电站等，以减少电磁辐射对接地效果的影响。

3. 考虑地质条件，选择无大石块、无硬质岩石的土地，以便更容易埋设接地电极。

二、接地电极的埋设接地电极是接地系统的核心部分，其埋设方式应满足以下要点：1. 选择合适的接地电极类型，如垂直接地电极、水平接地电极或化学接地电极，根据具体情况选择最适合的类型。

2. 接地电极应埋设在较深的地下，以确保与潜在雷击电流的接触面积较大，提高接地效果。

3. 在埋设接地电极时，应保证电极与土壤接触良好，可以采取填充导电性较高的材料，如导电性良好的地埋电缆或导电水泥等。

三、接地系统的布线接地系统的布线应符合以下要点：1. 布线应尽量缩短，减少电压降和电阻。

2. 对于大型建筑物或设备，可以采用网状接地布线，以提高接地效果。

3. 接地系统应与主要设备和设施紧密连接，确保电流能够迅速流入接地系统。

四、接地系统的维护保持接地系统的良好状态需要进行定期的维护和检测，以下是一些维护要点：1. 定期清除接地电极周围的杂草和杂物，确保电极通畅。

2. 检查接地电极的接触性能，如有需要，可以进行清洗或更换。

3. 接地系统应定期检测，以确保接地电阻符合标准要求。

四、接地系统的防雷保护除了良好的接地设计，还需要采取其他防雷保护措施，以提高防护效果：1. 安装合适的避雷器和避雷针，在建筑物的高处和易受雷击的设备附近设置，以引导和吸收雷击电流。

2. 使用合适的防雷材料，如金属网、导电涂料等，覆盖建筑物外墙和屋顶，形成有效的雷击路径。

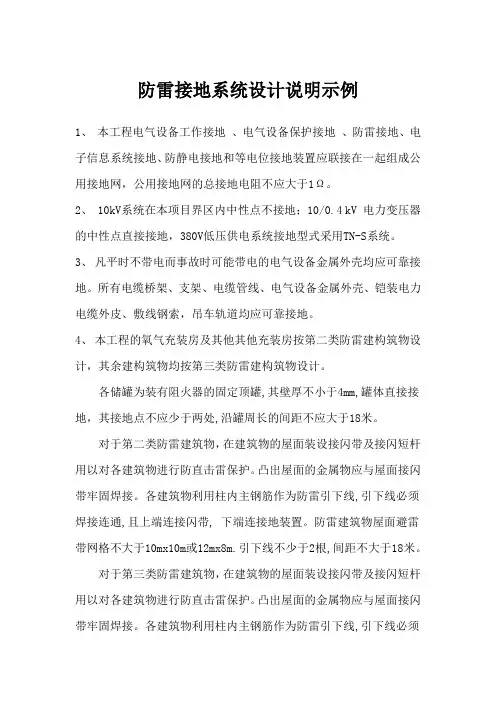

防雷接地系统设计说明示例1、本工程电气设备工作接地、电气设备保护接地、防雷接地、电子信息系统接地、防静电接地和等电位接地装置应联接在一起组成公用接地网，公用接地网的总接地电阻不应大于1Ω。

2、 10kV系统在本项目界区内中性点不接地；10/0.4 kV 电力变压器的中性点直接接地，380V低压供电系统接地型式采用TN-S系统。

3、凡平时不带电而事故时可能带电的电气设备金属外壳均应可靠接地。

所有电缆桥架、支架、电缆管线、电气设备金属外壳、铠装电力电缆外皮、敷线钢索，吊车轨道均应可靠接地。

4、本工程的氧气充装房及其他其他充装房按第二类防雷建构筑物设计，其余建构筑物均按第三类防雷建构筑物设计。

各储罐为装有阻火器的固定顶罐,其壁厚不小于4mm,罐体直接接地，其接地点不应少于两处,沿罐周长的间距不应大于18米。

对于第二类防雷建筑物，在建筑物的屋面装设接闪带及接闪短杆用以对各建筑物进行防直击雷保护。

凸出屋面的金属物应与屋面接闪带牢固焊接。

各建筑物利用柱内主钢筋作为防雷引下线,引下线必须焊接连通,且上端连接闪带, 下端连接地装置。

防雷建筑物屋面避雷带网格不大于10mx10m或12mx8m.引下线不少于2根,间距不大于18米。

对于第三类防雷建筑物，在建筑物的屋面装设接闪带及接闪短杆用以对各建筑物进行防直击雷保护。

凸出屋面的金属物应与屋面接闪带牢固焊接。

各建筑物利用柱内主钢筋作为防雷引下线,引下线必须焊接连通,且上端连接闪带, 下端连接地装置。

防雷建筑物屋面避雷带网格不大于20mx20m或24mx16m.引下线不少于2根,间距不大于25米。

防闪电感应的措施:建筑物内的设备、管道、构架、电缆金属外皮、钢屋架、钢窗等金属物及突出屋面的放散管、风管等金属物,应就近接至防雷电感应接地装置。

平行敷设的管道, 构架和电缆外皮等长金属物,其净距小于100mm时,每20~30米应用金属线跨接,交叉净距小于100mm时,其交叉处也应用金属线跨接.当长金属物的弯头、阀门,法兰盘等连接处的过渡电阻大于0.03欧姆时,连接处也应用金属线跨接.防止闪电电涌侵入:进出建筑物的电缆金属外皮及其保护钢管应在入户端与防雷接地相连。

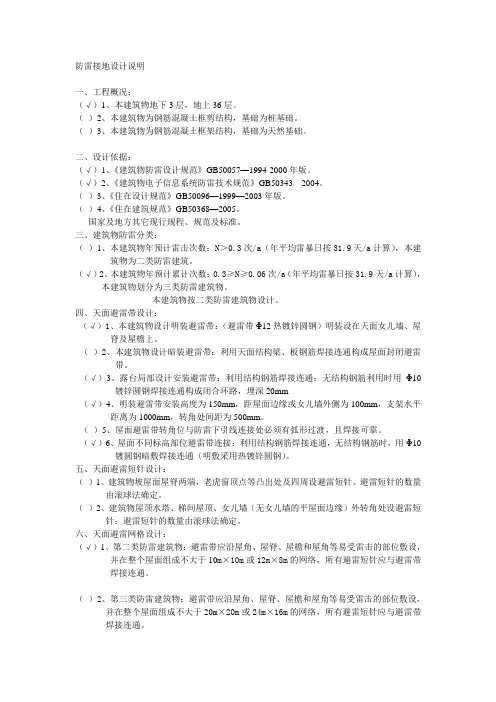

防雷接地设计说明一、工程概况：（√）1、本建筑物地下3层，地上36层。

（）2、本建筑物为钢筋混凝土框剪结构，基础为桩基础。

（）3、本建筑物为钢筋混凝土框架结构，基础为天然基础。

二、设计依据：（√）1、《建筑物防雷设计规范》GB50057—1994-2000年版。

（√）2、《建筑物电子信息系统防雷技术规范》GB50343---2004。

（）3、《住在设计规范》GB50096—1999—2003年版。

（）4、《住在建筑规范》GB50368—2005。

国家及地方其它现行规程、规范及标准。

三、建筑物防雷分类：（）1、本建筑物年预计雷击次数：N＞0.3次/a（年平均雷暴日按31.9天/a计算），本建筑物为二类防雷建筑。

（√）2、本建筑物年预计累计次数：0.3≥N≥0.06次/a（年平均雷暴日按31.9天/a计算），本建筑物划分为三类防雷建筑物。

本建筑物按二类防雷建筑物设计。

四、天面避雷带设计：（√）1、本建筑物设计明装避雷带：（避雷带Φ12热镀锌圆钢）明装设在天面女儿墙、屋脊及屋檐上。

（）2、本建筑物设计暗装避雷带：利用天面结构梁、板钢筋焊接连通构成屋面封闭避雷带。

（√）3、露台局部设计安装避雷带：利用结构钢筋焊接连通；无结构钢筋利用时用Φ10镀锌圆钢焊接连通构成闭合环路，埋深20mm（√）4、明装避雷带安装高度为150mm，距屋面边缘或女儿墙外侧为100mm，支架水平距离为1000mm，转角处间距为500mm。

（）5、屋面避雷带转角位与防雷下引线连接处必须有弧形过渡，且焊接可靠。

（√）6、屋面不同标高部位避雷带连接：利用结构钢筋焊接连通，无结构钢筋时，用Φ10镀圆钢暗敷焊接连通（明敷采用热镀锌圆钢）。

五、天面避雷短针设计：（）1、建筑物坡屋面屋脊两端，老虎窗顶点等凸出处及四周设避雷短针。

避雷短针的数量由滚球法确定。

（）2、建筑物屋顶水塔、梯间屋顶、女儿墙（无女儿墙的平屋面边缘）外转角处设避雷短针；避雷短针的数量由滚球法确定。

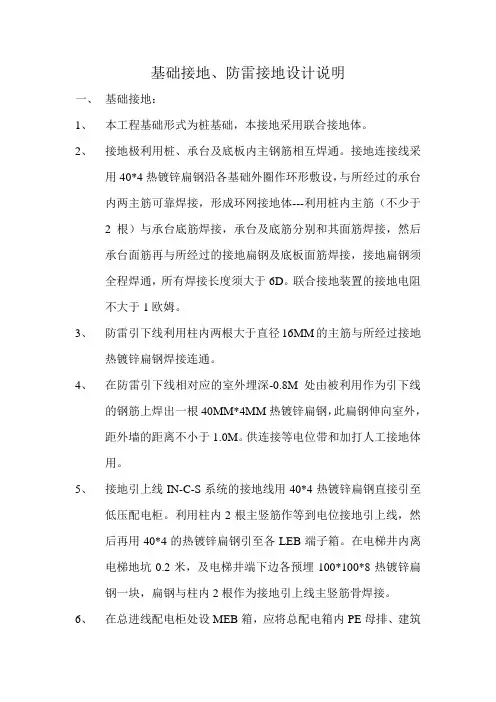

基础接地、防雷接地设计说明一、基础接地：1、本工程基础形式为桩基础，本接地采用联合接地体。

2、接地极利用桩、承台及底板内主钢筋相互焊通。

接地连接线采用40*4热镀锌扁钢沿各基础外圈作环形敷设，与所经过的承台内两主筋可靠焊接，形成环网接地体---利用桩内主筋（不少于2根）与承台底筋焊接，承台及底筋分别和其面筋焊接，然后承台面筋再与所经过的接地扁钢及底板面筋焊接，接地扁钢须全程焊通，所有焊接长度须大于6D。

联合接地装置的接地电阻不大于1欧姆。

3、防雷引下线利用柱内两根大于直径16MM的主筋与所经过接地热镀锌扁钢焊接连通。

4、在防雷引下线相对应的室外埋深-0.8M处由被利用作为引下线的钢筋上焊出一根40MM*4MM热镀锌扁钢，此扁钢伸向室外，距外墙的距离不小于1.0M。

供连接等电位带和加打人工接地体用。

5、接地引上线IN-C-S系统的接地线用40*4热镀锌扁钢直接引至低压配电柜。

利用柱内2根主竖筋作等到电位接地引上线，然后再用40*4的热镀锌扁钢引至各LEB端子箱。

在电梯井内离电梯地坑0.2米，及电梯井端下边各预埋100*100*8热镀锌扁钢一块，扁钢与柱内2根作为接地引上线主竖筋骨焊接。

6、在总进线配电柜处设MEB箱，应将总配电箱内PE母排、建筑物的PE干线、电气装置接地极的接地干线、进出建筑物的各种金属管道、建筑物的金属构件、预埋件等导体作等电位联结。

车间内设LEB端子板，所有正常不带电的金属物体，金属构件均用导线LEB端子联结。

7、基础联合接地及屋面防雷引下线等利用结构钢筋部分均由结构负责施工，电气专业负责验收，接地装置施工过程中，电气安装与结构施工密切配合，所有隐蔽工程均须组织现场验收签字。

二、防雷接地：1、本工程防雷按一类民用建筑设计。

2、避雷线采用直径12镀锌圆钢沿屋檐或女儿墙支架敷设，支起高度100MM。

3、引下线利用柱内的两根主钢筋，上端与避雷线连接，下端与接地装置连接，引下线位置详见防雷平面图。

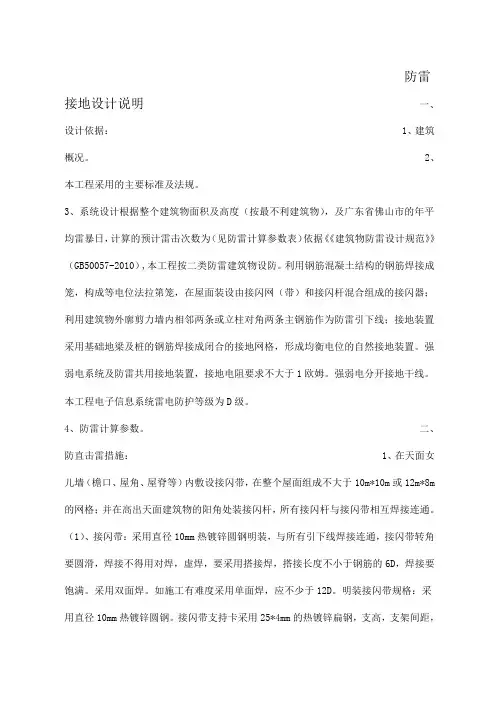

防雷接地设计说明一、设计依据： 1、建筑概况。

2、本工程采用的主要标准及法规。

3、系统设计根据整个建筑物面积及高度（按最不利建筑物），及广东省佛山市的年平均雷暴日，计算的预计雷击次数为（见防雷计算参数表）依据《《建筑物防雷设计规范》》（GB50057-2010）,本工程按二类防雷建筑物设防。

利用钢筋混凝土结构的钢筋焊接成笼，构成等电位法拉第笼，在屋面装设由接闪网（带）和接闪杆混合组成的接闪器；利用建筑物外廓剪力墙内相邻两条或立柱对角两条主钢筋作为防雷引下线；接地装置采用基础地梁及桩的钢筋焊接成闭合的接地网格，形成均衡电位的自然接地装置。

强弱电系统及防雷共用接地装置，接地电阻要求不大于1欧姆。

强弱电分开接地干线。

本工程电子信息系统雷电防护等级为D级。

4、防雷计算参数。

二、防直击雷措施： 1、在天面女儿墙（檐口、屋角、屋脊等）内敷设接闪带，在整个屋面组成不大于10m*10m或12m*8m 的网格；并在高出天面建筑物的阳角处装接闪杆，所有接闪杆与接闪带相互焊接连通。

（1）、接闪带：采用直径10mm热镀锌圆钢明装，与所有引下线焊接连通，接闪带转角要圆滑，焊接不得用对焊，虚焊，要采用搭接焊，搭接长度不小于钢筋的6D，焊接要饱满。

采用双面焊。

如施工有难度采用单面焊，应不少于12D。

明装接闪带规格：采用直径10mm热镀锌圆钢。

接闪带支持卡采用25*4mm的热镀锌扁钢，支高，支架间距，转角处，接闪带支撑必须牢固可靠不得破坏建筑物防潮层。

当建筑物高度超过45m时，首先应沿屋顶周边敷设接闪带，接闪带应设在外墙外表面或屋檐边垂直线上或其外。

（2）、接闪杆：采用直径12mm热镀锌圆钢（接闪端做成半球状，其弯曲半径为10mm）,高出建筑物400mm 。

2、突出屋面的金属设备、管道及建筑金属构件（如钢爬梯、放散管、风管、透气管等）用直径12mm热镀锌圆钢，就近与接闪带焊接连通。

3、在屋面接闪器保护范围之外的非金属物体装设接闪器，并和屋面接闪带焊接连通。

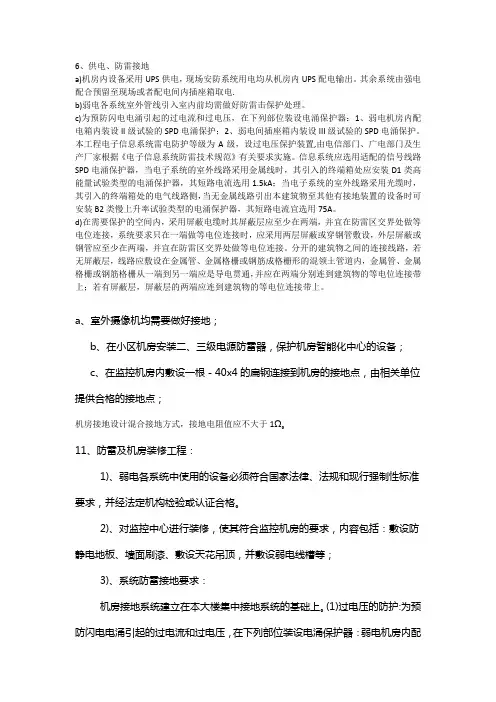

6、供电、防雷接地a)机房内设备采用UPS供电，现场安防系统用电均从机房内UPS配电输出。

其余系统由强电配合预留至现场或者配电间内插座箱取电.b)弱电各系统室外管线引入室内前均需做好防雷击保护处理。

c)为预防闪电电涌引起的过电流和过电压，在下列部位装设电涌保护器：1、弱电机房内配电箱内装设II级试验的SPD电涌保护；2、弱电间插座箱内装设III级试验的SPD电涌保护。

本工程电子信息系统雷电防护等级为A级，设过电压保护装置,由电信部门、广电部门及生产厂家根据《电子信息系统防雷技术规范》有关要求实施。

信息系统应选用适配的信号线路SPD电涌保护器，当电子系统的室外线路采用金属线时，其引入的终端箱处应安装D1类高能量试验类型的电涌保护器，其短路电流选用1.5kA；当电子系统的室外线路采用光缆时，其引入的终端箱处的电气线路侧，当无金属线路引出本建筑物至其他有接地装置的设备时可安装B2类慢上升率试验类型的电涌保护器，其短路电流宜选用75A。

d)在需要保护的空间内，采用屏蔽电缆时其屏蔽层应至少在两端，并宜在防雷区交界处做等电位连接，系统要求只在一端做等电位连接时，应采用两层屏蔽或穿钢管敷设，外层屏蔽或钢管应至少在两端，并宜在防雷区交界处做等电位连接。

分开的建筑物之间的连接线路，若无屏蔽层，线路应敷设在金属管、金属格栅或钢筋成格栅形的混领土管道内，金属管、金属格栅或钢筋格栅从一端到另一端应是导电贯通，并应在两端分别连到建筑物的等电位连接带上；若有屏蔽层，屏蔽层的两端应连到建筑物的等电位连接带上。

a、室外摄像机均需要做好接地；b、在小区机房安装二、三级电源防雷器，保护机房智能化中心的设备；c、在监控机房内敷设一根－40x4的扁钢连接到机房的接地点，由相关单位提供合格的接地点；机房接地设计混合接地方式，接地电阻值应不大于1Ω。

11、防雷及机房装修工程：1)、弱电各系统中使用的设备必须符合国家法律、法规和现行强制性标准要求，并经法定机构检验或认证合格。

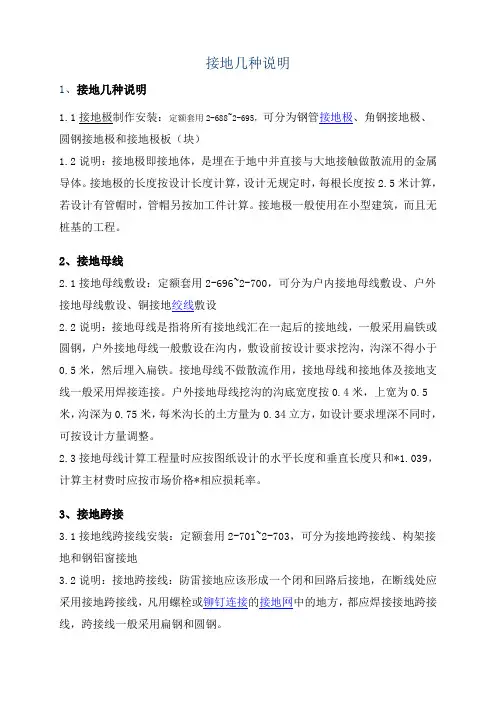

接地几种说明1、接地几种说明1.1接地极制作安装：定额套用2-688~2-695，可分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块）1.2说明：接地极即接地体，是埋在于地中并直接与大地接触做散流用的金属导体。

接地极的长度按设计长度计算，设计无规定时，每根长度按2.5米计算，若设计有管帽时，管帽另按加工件计算。

接地极一般使用在小型建筑，而且无桩基的工程。

2、接地母线2.1接地母线敷设：定额套用2-696~2-700，可分为户内接地母线敷设、户外接地母线敷设、铜接地绞线敷设2.2说明：接地母线是指将所有接地线汇在一起后的接地线，一般采用扁铁或圆钢，户外接地母线一般敷设在沟内，敷设前按设计要求挖沟，沟深不得小于0.5米，然后埋入扁铁。

接地母线不做散流作用，接地母线和接地体及接地支线一般采用焊接连接。

户外接地母线挖沟的沟底宽度按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34立方，如设计要求埋深不同时，可按设计方量调整。

2.3接地母线计算工程量时应按图纸设计的水平长度和垂直长度只和*1.039，计算主材费时应按市场价格*相应损耗率。

3、接地跨接3.1接地线跨接线安装：定额套用2-701~2-703，可分为接地跨接线、构架接地和钢铝窗接地3.2说明：接地跨接线：防雷接地应该形成一个闭和回路后接地，在断线处应采用接地跨接线，凡用螺栓或铆钉连接的接地网中的地方，都应焊接接地跨接线，跨接线一般采用扁钢和圆钢。

3.3接地跨接按40*4扁钢考虑，采用开孔连接，管件跨接利用法兰盘连接螺栓，钢轨利用鱼尾板固定螺栓，平行管道采用焊接进行综合考虑。

3.4构架接地是按户外钢结构或砼结构接地来考虑的，每处接地跨接包括了4米以内的水平接地。

3.5钢铝窗接地采用8号圆钢一端和窗连接，一端和圈梁主筋连接。

3.6利用基础钢筋做接地，套用2-751均压环敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以个人认为利用基础钢筋做接地网除了按均压环算，还应该计算基础钢筋的跨接数量）3.7等电位箱和局部等电位箱的箱内连接套接地跨接*0.5系数，箱体再单独套定额，局部等电位箱应套接线盒安装子目，总等电位箱套接线箱安装子目。

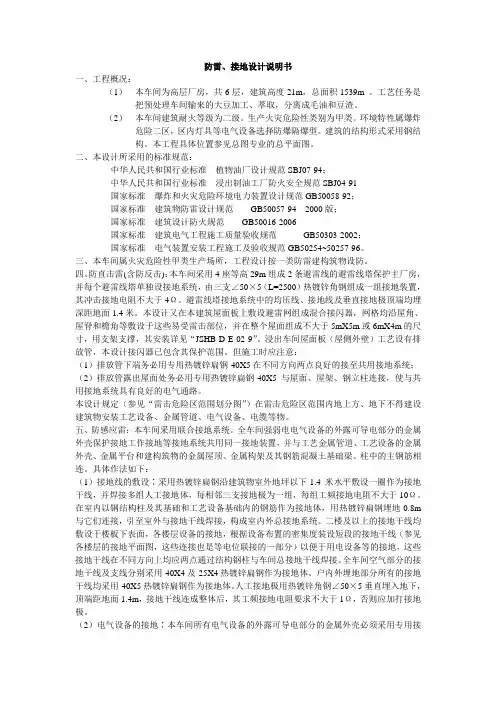

防雷、接地设计说明书一、工程概况：（1）本车间为高层厂房，共6层，建筑高度21m，总面积1539m 。

工艺任务是把预处理车间输来的大豆加工、萃取，分离成毛油和豆渣。

（2）本车间建筑耐火等级为二级。

生产火灾危险性类别为甲类。

环境特性属爆炸危险二区，区内灯具等电气设备选择防爆隔爆型。

建筑的结构形式采用钢结构。

本工程具体位置参见总图专业的总平面图。

二、本设计所采用的标准规范：中华人民共和国行业标准植物油厂设计规范SBJ07-94；中华人民共和国行业标准浸出制油工厂防火安全规范SBJ04-91国家标准爆炸和火灾危险环境电力装置设计规范GB50058-92；国家标准建筑物防雷设计规范GB50057-94 2000版；国家标准建筑设计防火规范GB50016-2006国家标准建筑电气工程施工质量验收规范GB50303-2002；国家标准电气装置安装工程施工及验收规范GB50254~50257-96。

三、本车间属火灾危险性甲类生产场所，工程设计按一类防雷建构筑物设防。

四、防直击雷(含防反击)：本车间采用4座等高29m组成2条避雷线的避雷线塔保护主厂房，并每个避雷线塔单独设接地系统，由三支∠50×5（L=2500）热镀锌角钢组成一组接地装置，其冲击接地电阻不大于4Ω。

避雷线塔接地系统中的均压线、接地线及垂直接地极顶端均埋深距地面1.4米。

本设计又在本建筑屋面板上敷设避雷网组成混合接闪器，网格均沿屋角、屋脊和檐角等敷设于这些易受雷击部位，并在整个屋面组成不大于5mX5m或6mX4m的尺寸，用支架支撑，其安装详见“JSHB-D-E-02-9”。

浸出车间屋面板（屋侧外壁）工艺设有排放管，本设计接闪器已包含其保护范围。

但施工时应注意：（1）排放管下端务必用专用热镀锌扁钢-40X5在不同方向两点良好的接至共用接地系统；（2）排放管露出屋面处务必用专用热镀锌扁钢-40X5与屋面、屋架、钢立柱连接，使与共用接地系统具有良好的电气通路。

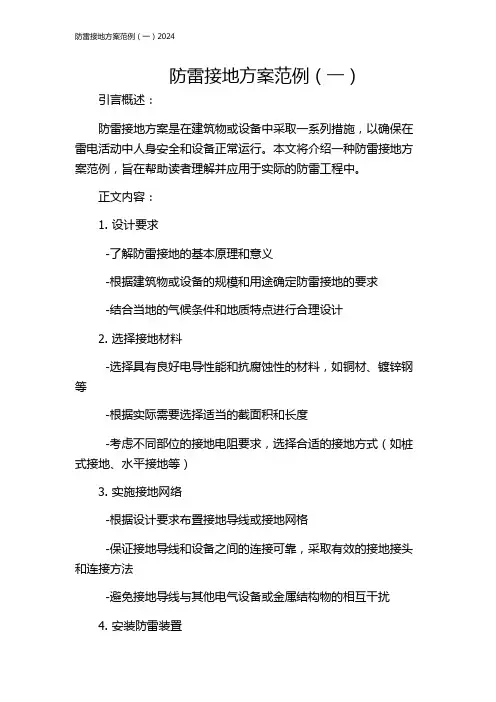

防雷接地方案范例（一）引言概述：防雷接地方案是在建筑物或设备中采取一系列措施，以确保在雷电活动中人身安全和设备正常运行。

本文将介绍一种防雷接地方案范例，旨在帮助读者理解并应用于实际的防雷工程中。

正文内容：1. 设计要求-了解防雷接地的基本原理和意义-根据建筑物或设备的规模和用途确定防雷接地的要求-结合当地的气候条件和地质特点进行合理设计2. 选择接地材料-选择具有良好电导性能和抗腐蚀性的材料，如铜材、镀锌钢等-根据实际需要选择适当的截面积和长度-考虑不同部位的接地电阻要求，选择合适的接地方式（如桩式接地、水平接地等）3. 实施接地网络-根据设计要求布置接地导线或接地网格-保证接地导线和设备之间的连接可靠，采取有效的接地接头和连接方法-避免接地导线与其他电气设备或金属结构物的相互干扰4. 安装防雷装置-根据防雷要求选择合适的防雷装置，如避雷针、防雷接闪器等-在建筑物或设备的高处合理安装防雷装置，提高接地效果和雷击保护能力-定期检查和维护防雷装置，确保其正常运行和有效性5. 测试和验收-使用合适的测试仪器对防雷接地系统进行测试，测量接地电阻和接地效果-根据相关标准和要求进行接地系统的验收-如有必要，进行调整和改进，确保防雷接地系统的可靠性和有效性总结：通过合理的设计和实施防雷接地方案，能够有效地保护人员和设备免受雷击的危害。

合适的接地材料和接地网络的布置，以及防雷装置的安装和定期维护，都是确保防雷接地系统正常运行的关键。

在进行测试和验收时，应根据标准和要求进行，确保接地系统的可靠性。

希望本文的防雷接地方案范例能够对读者在实际工程中有所帮助。

全厂接地防雷说明1.各装置区各有自己的接地系统,详见各装置区接地图,各装置区接地网间用40x4的镀锌扁钢连接成全厂接地网,各装置建筑物的接地网至少有二点与40x4的镀锌扁钢连接成全厂接地网,各装置建筑物的接地网至少有二点与图中所示,埋深于冻土层(1.2米)以下2.壁厚大于等于4mm的塔.气罐.贮槽.钢栏杆.钢平台等金属物本身作为接闪器.3.所有用电设备正常不带电的金属外壳均需与接地母排或接地干线可靠连接4.所有设置在户外和车间内的有可能发生静电危害的金属管道和设备,均应连接成连续的电气通路并接地.管道应在进出装置区(含生产厂房)处,分支处以及每隔50米处设防静电接地,净距小于100mm的平行管道应每隔20米用金属导体跨接,净距小于100mm的交叉管道及管道连接的阀门.法兰.弯头等的连接处也应用金属导线跨接,金属爬梯.桥台.管架立柱等均应与接地干线相连.5.所有容积大于或等于50m 和直径大于或等于2.5m的设备,接地点不应少于两处,并应沿设备外围均匀布置,其间距不应大于30米.6.在主管廊下通长埋设一根40x4镀锌扁钢作接地线,管廊上的金属管道,桥架等以及管廊本身均可利用此接地线接地.7.静电接地施工必须遵守规范HG/T20675-908.电缆桥架的接地:每路电缆桥架通长敷设25x4镀锌扁钢作为桥架接地干线,每段桥架至少有一点与该接地干线可靠连接,并且该接地干线每隔50米引下接地9.本装置所有的钢结构建筑物或管廊钢立柱都应与接地网可靠连接.10.所有构件连接均采用焊接,并涂防腐漆.11.电气设备工作接地,保护接地,设备防静电接地与防雷接地共用接地系统,并与全厂接地网相连接,接地电阻不大于1欧姆.如不能满足要求,应适当增加垂直接地体数量或使用降阻剂.12.垂直接地极安装位置可根据现场实际地质情况作适当调整.13.全厂接地网及相邻装置接地干线的位置仅为示意,现场施工时最终确定接地位置和路径.14.施工时,电气与土建密切配合.并应协调地下管道的位置,以避免和管道碰撞.现场施工时应避免和地下装置的碰撞.主控楼防雷接地说明1.本建筑属二类防雷建筑物, 本装置防雷接地,保护接地,静电接地连接在一起.2. 用Φ12镀锌圆钢在屋顶设置避雷带. 引下线利用柱内主筋, 在距地0.5米处与主接地网相连.3.接地极选用50x50x5镀锌角钢, L=2500. 接地线除图中特别标明以外, 接地干线及连接接地母排的接地线选用40x4镀锌扁钢,设备接地线选用25x4镀锌扁钢. 室外接地线埋深0.8米。

防雷接地设计方案(定稿)（一）引言概述：防雷接地设计方案是指为了保护建筑物免受雷电侵害而制定的一套完整的接地系统安装设计方案。

在这个方案中，综合考虑了建筑物的结构和雷电保护需求，通过合理的接地设置和设备配置，可以有效地将雷电电流引导到地面，从而减少雷击危险。

本文将详细阐述防雷接地设计方案的各个要点。

正文：1. 确定接地需求1.1 确定建筑物类型和用途1.2 分析雷电密度和频率1.3 评估建筑物的雷电风险等级1.4 确定接地系统的目标和要求1.5 考虑附近建筑物和环境的影响2. 设计接地系统结构2.1 选择合适的接地电极类型2.2 确定接地电极的数量和布局2.3 考虑接地电极的深度和间距2.4 考虑接地电极的材料和特性2.5 设计接地系统的接线和连接方式3. 确定防雷设备3.1 选择适当的防雷设备，例如避雷针和避雷网3.2 确定防雷设备的数量和布局3.3 考虑防雷设备的材料和特性3.4 设计防雷设备与接地系统的连接方式3.5 测试和维护防雷设备的性能4. 优化接地系统4.1 考虑接地系统与其他设备的综合设计4.2 考虑接地系统的可靠性和可维护性4.3 优化接地系统的导电性能4.4 优化接地系统的防腐蚀和耐久性4.5 评估和改进接地系统的效果5. 检测和监测接地系统5.1 定期检测接地系统的电阻和导通性能5.2 对接地系统进行雷电感应试验5.3 监测接地系统的运行状态和效果5.4 及时发现和排除接地系统故障5.5 不断更新和改进接地系统的技术和标准总结：防雷接地设计方案是保护建筑物免受雷电侵害的重要措施。

通过合理的接地设置和设备配置，可以有效地将雷电电流引导到地面，减少雷击危险。

要设计一个成功的防雷接地系统，需要确定建筑物的接地需求，设计合适的接地系统结构，选择适当的防雷设备，优化接地系统的设计，并定期检测和监测接地系统的运行状态。

这些步骤能够保障建筑物的安全，并降低雷电所带来的风险和损失。

根据《建筑物防雷设计规范》第4.5.5.粮、棉及易燃物大量集中的露天堆场，当其预计雷击次数大于或等于0.05时，应采用独立接闪杆或架空接闪线防直击雷。

独立接闪杆和架空接闪线保护范围的滚球半径可取100m。

在计算雷击次数时，建筑物的高度可按可能堆放的高度计算，其长度和宽度可按可能堆放面积的长度和宽度计算。

室外场地停放的为汽车，不属于易燃物集中露天堆放堆场，按照企业要求设置防雷。

高于建筑行业规范要求。

整个场地内防雷全覆盖，做出两个方案：
方案一
利用场地内15m高杆灯和35m高杆灯为基础，高杆灯上安装12m避雷针，和基座和避雷针总高度为30m的避雷针共同保护。

方案二
将场地高杆灯高度分别增加到30m和45m。

在高杆灯上安装12米避雷针。

与基座和避雷针总高度为30m的避雷针共同保护。

避雷针的安装原则是既能覆盖整个堆场，又做到数量最少。

尽量避开车辆停放位置。

在造价上的优缺点，还请预算专业计算出哪个方案更合理。

防雷具体做饭参照《建筑电气安装工程图集》第二版JD10-117~ JD10-119。

一、设计依据《电子信息系统机房设计规范》GB50174-2008《电子信息系统机房施工及验收规范》GB 50462-2008《电子计算机场地通用规范》GB/T2887-2000《计算站场地安全技术》GB9361—88《电子计算机机房施工及验收规范》 SJ/T 30003—93《建筑物防雷设计规范》GB50057-1994(2000)《建筑物电子信息系统防雷技术规范》GB50343-2004《工业企业通信接地设计规范》 JGJ 16—2008《建筑照明设计标准》GB50034-2004《供配电系统设计规范》GB50052-2009《建筑电气工程施工质量验收规范》GB 50303-2002《民用建筑电气设计规范》JGJ16-2008《低压配电设计规范》 GB 50054—95《电力工程电缆设计规范》 GB 50217—2007二、接地要求接地系统是涉及多方面的综合性信息处理工程，是计算机机房建设中的一项重要内容，不仅影响到计算机设备本身的正常运行，而且还直接关系到计算机设备和工作人员的安全。

接地系统是否良好是衡量一个机房建设质量的关键性问题之一。

根据国家GB/T2887-2000《电子计算机场地通用规范》要求，电子计算机机房应采用四种接地方式，本次机房的设计要求为：A、交流工作接地，接地电阻不应大于4Ω；B、安全工作接地，接地电阻不应大于4Ω；C、直流工作接地，接地电阻不应大于4Ω；D、防雷接地，防雷电感应的接装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω；四种接地共用一组接装置，接地电阻小于1Ω。

接地设计本次设计采用原有接地装置。

机房内等电位均压环：在机房防静电地板下，沿着原地面上布置30*3紫铜条，形成闭合环接地环。

将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门等穿过各防雷区交界的金属部件和系统(设备的外壳)，以及对防静电地板下的隔离架进行多点等电位接地就近接至均压环。

建筑防雷接地设计在建筑设计中，防雷接地设计是一个至关重要且常被忽视的环节。

当雷电发生时，建筑物的安全性和人员的生命财产安全都将受到严重威胁。

因此，建筑防雷接地设计是确保建筑物在雷电活动中安全可靠的关键措施之一。

防雷接地的重要性建筑物在雷电活动中遭受雷击是建筑安全的最大隐患之一。

雷电对建筑的影响不仅会导致设备损坏，还会造成火灾、爆炸等严重后果。

而通过良好的防雷接地设计，可以将雷电引入大地，并将建筑物防护在雷电影响之外，从而保障建筑物及内部设备的安全。

防雷接地设计原则合理布置接地系统在建筑中应合理布置接地系统，接地系统包括接闪装置和接地装置。

接闪装置用来引导雷电电流，减少雷击破坏，而接地装置则用来将雷电电流引入地下，保护建筑结构及内部设备。

保证接地电阻接地电阻是衡量接地系统性能的重要指标之一。

接地电阻越小，接地效果越好。

因此，在设计防雷接地系统时，必须保证接地电阻在规定范围内，并在使用过程中定期检测，确保接地系统的正常工作。

避免接地环路接地环路是指接地系统中存在多条接地线相连形成的回路。

接地环路会使得接地系统电阻增大，影响防雷效果。

因此，在设计防雷接地系统时，要避免接地环路的出现，确保接地系统的正常运行。

选择合适的接地方式在不同地区和不同建筑物中，选择合适的接地方式也是非常重要的。

常见的接地方式包括垂直接地和水平接地，根据具体情况选择合适的接地方式，可以提高防雷效果，保护建筑物和设备的安全。

防雷接地设计实践在进行建筑防雷接地设计时，需要考虑建筑的结构、周围环境、用电设备等多方面因素。

通过对建筑物进行综合分析，确定合适的接地方案，并严格按照设计方案进行实施和检测，确保接地系统的性能达到预期标准。

建筑防雷接地设计是建筑安全的重要一环，只有充分重视防雷接地设计，并严格按照规范进行设计与实施，才能确保建筑物在雷电活动中安全可靠，保障人员的生命和财产安全。

防雷接地设计方案(定稿)（二）引言概述：本文将详细介绍防雷接地设计方案的相关内容。

防雷接地是保障建筑物和设备安全运行的重要环节，合理的接地设计可有效地减少雷击对设备和人员的损害。

本文将从以下五个大点入手，对防雷接地设计进行详细阐述。

1. 接地材料的选择1.1 导体材料的选择1.2 导体截面积的计算1.3 确定导体的敷设方式1.4 考虑导体的防腐保护措施1.5 导体与接地体的连接方式2. 接地电阻的测量与控制2.1 接地电阻测量的方法2.2 接地电阻的标准要求2.3 接地电阻的控制方法2.4 地网网格布置的优化设计2.5 接地体的数量和布置策略3. 防雷接地装置的布置3.1 雷电流引下装置的选型与布置3.2 防雷接地装置与设备的联接方式3.3 接地装置与建筑物结构的相互关系3.4 防雷接地装置的维护与检测3.5 安全接地系统的备份设计4. 防雷接地系统的测试与验收4.1 接地系统测试的目的和方法4.2 接地系统测试仪器的选择与使用4.3 接地系统测试数据的分析与评估4.4 防雷接地系统的验收标准4.5 接地设计中的常见问题与处理方法5. 防雷接地设计的经济性评估5.1 考虑防雷接地设计的初期投资5.2 考虑防雷接地设计的运维成本5.3 防雷接地设计的综合成本评估5.4 经济评估对防雷接地设计的指导意义5.5 经济评估结果的应用与管理建议总结：通过对防雷接地设计方案的分析和阐述，我们可以得出以下结论：（1）合理的接地材料选择、电阻测量与控制，以及防雷接地装置的布置对于提升接地系统的性能至关重要；（2）进行防雷接地系统的测试与验收是保障设计方案有效性的重要环节；（3）经济性评估是确定防雷接地设计方案是否可行和合理的重要依据。

通过对以上几个方面的综合考虑与实践运用，我们可以设计出安全可靠且经济合理的防雷接地系统，为建筑物和设备的安全运行提供保障。
