GZDW高频开关直流电源系统用户手册

特别说明：1．只有专业人员才可对设备进行操作！2．设备标准配置不含以下监测功能：A.电池巡检功能B.开关量监测功能C.支路绝缘监测功能3．以上为可选配置，只有在用户有特别要求时，设备才具有上述功能。

欲获取详细信息，请与我公司联系！1. 概述GZDW□系列高频开关直流电源屏及应急电源柜是我公司吸收消化国内外同类产品的优点，根据GB/T 19826-2005和DL/T 459-2000等标准自行设计生产的直流电源成套装置，是目前变配电系统必不可少的直流电源系统。

现已广泛应用于从500KV到10KV 不同电压等级的变电站及开闭所，15MW-60MW发电机组的电厂，国家重点工程如地铁、油田、化工、冶金等，同时产品出口到中亚、东南亚、非洲等许多国家和地区。

作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统，可实现无人值班，是传统直流电源成套装置的理想换代产品。

该系列直流电源柜，采用了近年来发展并已成熟的新技术和元器件（如PLC、智能型整流模块、触摸屏、免维护铅酸蓄电池等），从而使主电路具有线路简单，保护配合合理，控制单元具有以智能化为主的全数字式调节、控制、检测（取代了绝缘监察、过、欠压、闪光等继电器）、信号等功能。

该设备还具有RS485/RS232通讯接口，通过上位机可实现对其的“四遥”，即遥测、遥信、遥调、遥控，可实现无人值守，是新型的直流电源装置。

2．型号说明：G直流标称电压（V）Z D W电池额定容量（Ah）及组数（双组*2）设计序号监控装置（W-微机型 无-省略)电力系统直流装置柜（屏）3. 正常使用条件：3.1海拔不超过2000m。

3.2设备运行期间周围空气温度不高于40℃，不低于-25℃。

3.3日平均相对湿度不大于95%，月平均相对湿度不大于90%。

3.4安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过0.5mT。

3.5安装垂直倾斜度不超过5%。

3.6使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质，不允许有霉菌存在。

GZDW智能高频开关电源直流电源柜使用说明书SLY苏州市龙源电力工程有限公司i前言由于直流电源设备存在能危及人身安全的高电压，危及供电电网安全的操作要求，请在安装、使用设备前查阅本手册的相关内容。

声明：由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。

如需查询产品的更新情况，请联系我公司。

ii苏州市龙源电力工程有限公司3电力操作电源系统概述一 、系统原理：电力操作电源主要应用在发电厂、水电站、各类变电站中，为断路器分合闸及二次回路中的仪器、仪表、继电保护和故障照明提供直流电源。

电力操作电源系统主要由交流配电单元、充电模块、监控模块、降压单元、电池巡检单元、直流馈电单元（包括合闸分路、控制分路）、绝缘监测等几大部分组成。

由于不同的接线方式在输出馈电部分有所不同，但基本原理是一致的。

框图如图1所示：图1 电力操作电源系统原理框图系统工作原理如下：系统交流输入正常时，两路交流输入经交流切换控制电路选择其中一路输入，并通过交流配电单元给各个充电模块供电。

充电模块将输入三相交流电转换为110V 或220V 的直流，经隔离二极管隔离后输出，一方面给电池充电，另一方面给负载提供正常工作电流。

监控部分采用集中方式对系统进行监测和控制，充电模块运行参数由模块监控电路采集处理，然后通过串行通讯方式把处理后的信息传给监控模块，由监控模块统一处理后，显示在液晶屏上。

同时可通过人机交互操作方式对系统进行设置和控制，若有需要还可接入远程监控。

监控模块还能对每个充电模块进行均浮充控制，限流控制等，以保证电池的正常充电，延长电池寿命。

苏州市龙源电力工程有限公司4二、显示启动屏在确认接线无误后，合上PSM-E01监控模块外部配电开关给监控模块上电，先出现如下启动屏。

启动屏显示主信息屏启动完后，监控模块自动出现如下的主信息屏。

第一行的日期和时间交替显示，第二行显示的是合闸母线电压与负载电流，第三行显示的是系统状态（正常或告警），第四行显示的是系统进行蓄电池管理运行状态（自动或手动），以及电池状态（浮充、均充或放电）。

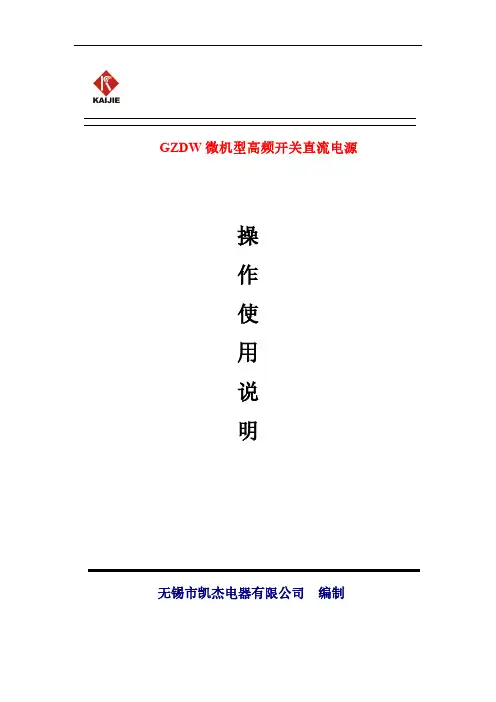

操作使用说明无锡市凯杰电器有限公司编制第一部分、系统一、系统概述GZD（W）微机型高频直流电源，是专为电力系统设计的一种较为理想的直流电源系统。

其主要功用是为电力系统变电所的高低压开关设备提供必要的操作电源，为继电保护或微机保护装置提供工作电源以及作为事故照明、应急电源和他直流用电设备电源。

由于本直流电源系统采用了新型高频开关电源模块和微机监控单元，电源的质量和系统的工作可靠性有显著提高，并可实现蓄电池的充、放电智的智能化管理和在线检测、直流电源系统数据的适时监控、报警及远程控制，因此，它广泛的用于现代的无人职守变电所、发电厂，也同样适用于通信部门、计算机房、医院、宾馆以及高层建筑的供电领域，应用十分广泛。

二、系统构成GZD（W）微机型直流电源系统主要由高频开关电源模块、监控微机单元、蓄电池组及馈出线路等部分组成。

1、高频开关电源模块本公司高频开关电源模块统一采用艾默生高频开关电源模块，为本直流电源系统核心部件。

其功用如下：a、为蓄电池组提供均充、浮充电电流；b、为电站所有直流用电设备提供正常负荷电流。

2、蓄电池组蓄电池组在本系统中作为电能储备装置，在交流电源中断或高频充电模块不能正常工作时向负载提供电能。

情况如下：a、正常情况下蓄电池组处于受电工作状态，即接受高频开关电源模块提供的浮充或均充电电流，确保满容量；b、在事故或大功率冲击性用电负载工作时为用电设备提供电能。

3、微机监控单元a、监控蓄电池均、浮充电的智能化管理；b、监视直流电源系统并在系统出现异常时发出告警信息。

监视的模拟量如：合闸母线电压、蓄电池组电压/电流/、控制母线电压/电流等监视的开关量如：直流开关状态、熔断器状态、绝缘状态、模块状态等；c、和上位机通讯联系，实现遥信、遥测上传。

4、馈出线路将直流电源分配和输送到各用电负荷。

包括直流断路器和出线。

三、功能特点1、系统采用了高频开关电源模块并采用N+1模式运行，电压质量和系统可靠性大大提高2、系统采用了微机系统监控，实现了系统和蓄电池的智能化管理和远程通讯，可实现电站无人职守。

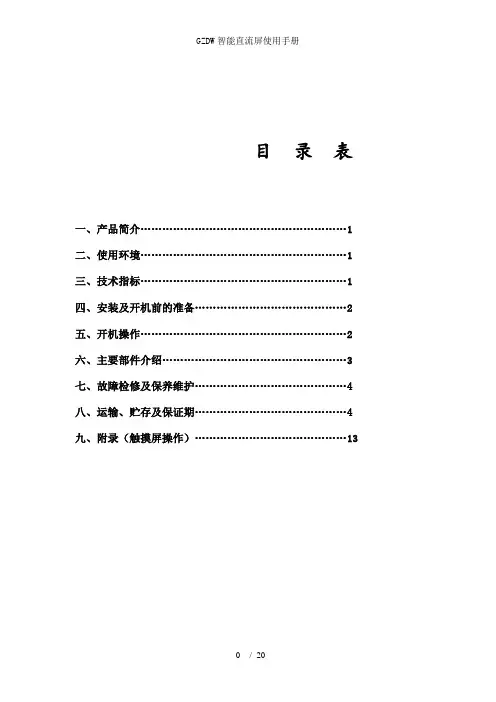

目录表一、产品简介 (1)二、使用环境 (1)三、技术指标 (1)四、安装及开机前的准备 (2)五、开机操作 (2)六、主要部件介绍 (3)七、故障检修及保养维护 (4)八、运输、贮存及保证期 (4)九、附录（触摸屏操作） (13)GZDW智能直流屏使用手册（PLC+触摸屏监控）1．产品简介GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。

它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。

2．使用环境2.1 海拨高度不超过于1000米。

2.2 环境温度-10～＋50℃。

2.3 日平均相对湿度不大于95％，月平均相对湿度不大于90％。

2.4 无强烈振动和冲击，无强烈电磁场干扰。

2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。

2.6 垂直倾斜度不大于5度。

3．技术指标3.1 三相交流输入电压380V（+15%，-10%），频率50 HZ。

3.2 控制母线直流输出电压：220V。

3.3 控制母线直流输出电流额定值：30A。

3.4 免维护全密封铅酸蓄电池的电池容量额定值：100AH。

3.5 直流屏在0.5秒内瞬时输出电流值2C：200A。

3.6 控制母线电压稳定度≤±2%。

3.7 控制母线电压纹波系数≤±0.1%。

3.8 恒流精度≤±0.5%。

3.9 合闸母线电压≤+15%，-10%。

3.10 最大限流输出电流(A)：1.2I N。

3.11 效率≥90%。

3.12 功率因数＞0.92。

3.13 响应速度：0.2ms。

3.14 整机噪声≤50dB。

3.15 均流方式：自动均流。

3.16 谐波：无干扰。

4．安装及开机前的准备4.1 安装4.1.1 直流屏外形尺寸: 800×600×2260mm(长×宽×高)。

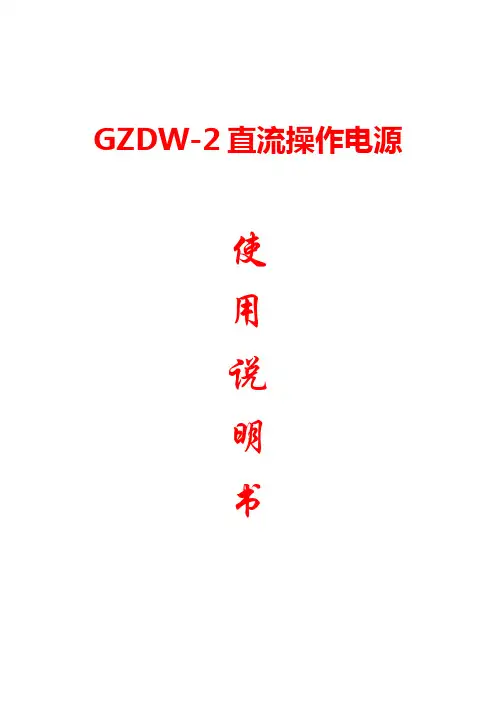

GZDW-2直流操作电源使用说明书一、说明本设备根据用户设备直流屏电源配套的需要，采用华北电力大学生产的高智能开关电源模块及监测模块组成，性能稳定可靠，主要应用于发电厂、水电站及各类企业变电所、开闭所和用户变电站中。

二、系统特点一体化设计、充电、馈电合并在一个机柜里。

采用自然冷却的开关电源模块，充电模块选用华大信源集团生产的GD-Ⅱ型开关电源模块，本设备单机选用三个充电模块。

本设备的开关电源模块采用了具有独立知识产权的专利技术：在开关电源模块前设置了一个去谐波网络，因而大大提高了模块工作的可靠性和稳定性。

本设备充电限流各种保护均流等各种功能均设置在开关电源模块内部，因此，在监控系统故障的情况下也能正常工作。

本设备提供二路交流电源接口，可完成两路交流输入的主备自动和互锁。

本设备设置了一路电池接口。

本设备设置了浮充电压与温度变化的跟踪系统，可确保电池使用寿命。

国内外专家指出，铅酸免维护电池在浮充状态下使用时，其使用寿命与浮充电压有如下关系曲线：浮充电压与浮充使用寿命之关系中心值：2.275 伏/单元环境温度：20℃寿命（%）浮充电压（伏单元）/充电不足引起寿命缩减的区域过度充电引起寿命缩减的区域10075502502.1 2.2 2.3 2.4 2.5由图可以看出，20℃温度时，浮充电压保持在 2.25-2.3V/节之间，对电池寿命有利，离开这个区间，曲线斜率会大幅度变化，电池寿命大幅度下降，例如当浮充电压在2.4V/节时，其使用寿命只是原来的四分之一。

充电电路自成系统，不受负载供电影响，加之浮充状态下充电电流很小，其稳压精度可达到很高值。

本设备具有很高的补充电能力，补充电能力是优质充电器重要的技术指标，运行经验表明，免维护电池既不能过充，也不能欠充，长时间欠充或过充会导致电池容量下降，且不能再恢复。

本设备降压单元分别装在三个开关电源模块内，提高了降压单元的可靠性和稳定性，并且模块内设置了防雷组件。

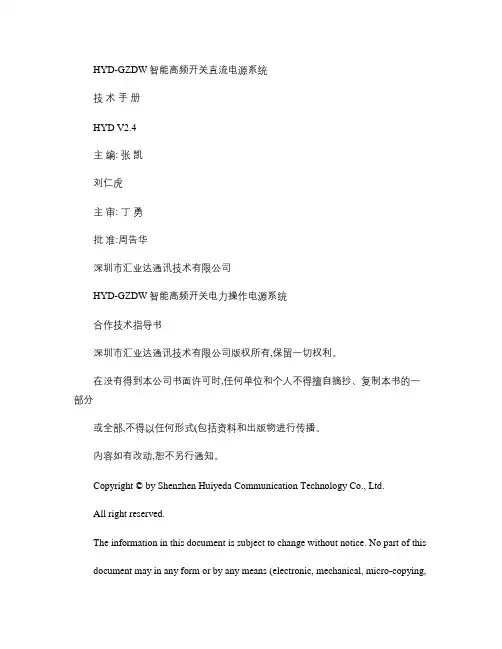

HYD-GZDW智能高频开关直流电源系统技术手册HYD V2.4主编: 张凯刘仁虎主审: 丁勇批准:周告华深圳市汇业达通讯技术有限公司HYD-GZDW智能高频开关电力操作电源系统合作技术指导书深圳市汇业达通讯技术有限公司版权所有,保留一切权利。

在没有得到本公司书面许可时,任何单位和个人不得擅自摘抄、复制本书的一部分或全部,不得以任何形式(包括资料和出版物进行传播。

内容如有改动,恕不另行通知。

Copyright © by Shenzhen Huiyeda Communication Technology Co., Ltd.All right reserved.The information in this document is subject to change without notice. No part of thisdocument may in any form or by any means (electronic, mechanical, micro-copying,photocopying, recording or otherwise be reproduced, stored in a retrieval systemor transmitted without prior written permission from Shenzhen HuiyedaCommunication Technology Co., Ltd.深圳市汇业达通讯技术有限公司地址:深圳市宝安区观澜环观南路高新技术产业开发区泰豪科技园总机:0755-********传真: 0755-********邮编:518110网址:Email: huiyeda@客服电话:0755-******** 27521325 138********手册导读内容介绍本手册较为详细地介绍了我公司生产的HYD-GZDW系列电力操作电源系统的功能、组成及各功能部件,如充电模块、监控模块、监控单元等部件的原理、功能、结构、外部接口定义和设计要求等内容,同时对系统组成及选型方案作了介绍。

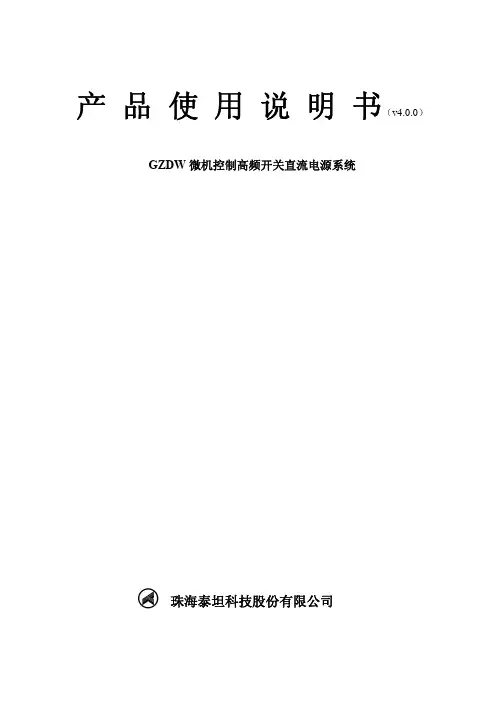

产 品 使 用 说 明 书GZDW 微机控制高频开关直流电源系统（v4.0.0）珠海泰坦科技股份有限公司GZDW 微机控制高频开关直流电源系统使用说明书 v4.0.0目录一、概述 ..................................................................................................................................................4 1.1 关于本说明书 ................................................................................................................................4 1.2 安全提示 ........................................................................................................................................4 1.3 正常使用条件 ................................................................................................................................4 1.4 电源系统型号命名 ........................................................................................................................5 二、TEP-M 系列高频开关电源模块 ....................................................................................................5 2.1 产品概述 ........................................................................................................................................5 2.2 原理框图 ........................................................................................................................................5 2.3 主要特点 ........................................................................................................................................6 2.4 型号命名 ........................................................................................................................................7 2.5 主要技术指标 ................................................................................................................................8 2.6 模块前面板说明 ............................................................................................................................8 2.7 输入/出端子引脚说明 ...................................................................................................................9 2.7.1 TEP-M-E 系列电源模块输入/出端子........................................................................................9 2.7.2 TEP-M-F 系列电源模块输入/出端子 ......................................................................................10 2.8 通讯地址 ......................................................................................................................................10 2.9 模块安装 ......................................................................................................................................10 2.10 模块调试 .................................................................................................................................... 11 2.11 告警及常见故障排除 ................................................................................................................ 11 2.11.1 直流输出过/欠压或无输出告警 ............................................................................................ 11 2.11.2 交流输入（或直流输入）过/欠压告警 ................................................................................ 11 2.11.3 模块显示 OFF......................................................................................................................... 11 2.11.4 模块通讯指示灯 COM 不闪烁 .............................................................................................. 11 三、TEP-I 系列微机监控装置 ............................................................................................................12 3.1 型号命名 ......................................................................................................................................12 3.2 主要功能 ......................................................................................................................................12 3.3 操作使用说明 ................................................................................................................................1 3.3.1 按键 .............................................................................................................................................1 3.3.2 操作 .............................................................................................................................................1 3.3.2.1 主菜单 ......................................................................................................................................2 3.3.2.2 直流监控 ..................................................................................................................................2 3.3.2.3 交流屏监控 ..............................................................................................................................4 3.3.2.4 当前告警 ..................................................................................................................................5 3.3.2.5 蓄电池巡检 ..............................................................................................................................5 3.3.2.6 告警记录屏 ..............................................................................................................................6 3.3.2.6 支路监测 ..................................................................................................................................6 3.3.2.7 核对放电 ..................................................................................................................................7 3.3.2.8 系统参数 ..................................................................................................................................8 3.3.2.9 充电参数 ................................................................................................................................10 3.3.2.10 通讯参数 .............................................................................................................................. 112GZDW 微机控制高频开关直流电源系统使用说明书 v4.0.03.3.2.11 通道校准 ..............................................................................................................................12 3.4 蓄电池充、放电管理 ..................................................................................................................14 3.5 绝缘监测 ......................................................................................................................................15 3.6 蓄电池端电压检测 ......................................................................................................................15 四、设备成套 ........................................................................................................................................15 五、包装、运输及储存 ........................................................................................................................15 六、售后服务及订货须知 ....................................................................................................................16 附录 1：TEP-I-G 微机监控装置通讯规约 .........................................................................................17 附录 1-1：0#规约：泰坦规约 ..........................................................................................................17 附录 1-2：1#规约：MODBUS 规约 ................................................................................................25 附件 1-3：2#规约：新部颁 CDT 规约 ............................................................................................323GZDW 微机控制高频开关直流电源系统使用说明书 v4.0.0一、概述1.1 关于本说明书本说明书对GZDW微机控制高频开关直流电源系统的安装、使用、操作、维护、检查、 故障与排除及技术性能等内容进行了阐述和说明， 请用户在开箱后首先认真阅读理解， 并妥 善保管本说明书以备查阅。

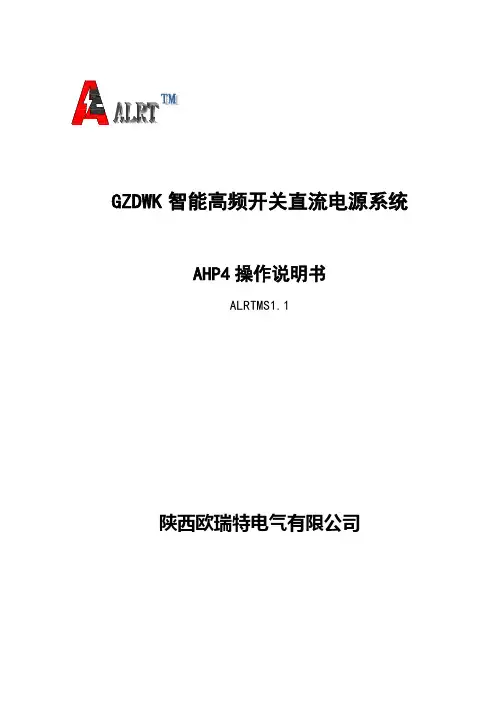

GZDWK智能高频开关直流电源系统AHP4操作说明书ALRTMS1.1陕西欧瑞特电气有限公司请严格按照操作说明书和设备上的所有警示进行操作！设备严禁在户外通电运行！在交流电源未正常连接及不能正常供电情况下，严禁合上蓄电池熔断器开关！当系统报电池电压低且交流电源非正常情况下，请立即断开蓄电池熔断器停止使用本系统，待交流电源正常时方可使用，否则有可能损坏蓄电池或造成设备损坏，对此情况本公司不负责保修。

在没有阅读完所有的安全说明和操作说明以前，请不要操作本系统。

若购入设备不立即使用，需放在通风良好的场所，应防雨、防水、防日晒。

蓄电池应放在干燥、通风，温度不超过35℃，湿度不超过70%的环境中，并对长期存放的蓄电池进行一次正常的充、放电然后再使用。

目录一、系统简介3（1）应用范围3（2）工作原理3（3）产品型号及意义3（4）系统配置方案选择4二、安装说明4（1）拆包检查4（2）安装使用环境说明4（3）安全说明5三、设备安装就位5（1）机柜安装5（2）整流模块安装5（3）蓄电池安装5四、电力导线的连接6（1）交流电源线的连接6（2）直流电力线的连接6（3）蓄电池电缆的连接6五、系统上电调试6（1）系统上电前的安全注意事项6（2）系统上电调试过程指南7六、主监控基本操作说明7七、常见故障原因及处理方法11（1）主监控常见故障处理11（2）整流模块常见故障处理11（3）交流监控单元常见故障处理12（4）直流监控单元常见故障处理12（5）开关量监控单元常见故障处理13（6）电池巡检单元常见故障处理13（7）绝缘检测单元常见故障处理14八、售后服务、订货须知14（1）售后服务14（2）订货须知15一、系统简介（1）应用范围GZDWK系列直流电源柜是我公司根据电力系统的需要而设计、开发、生产的新一代系列化智能化直流操作电源，它广泛适合于各类变电站、发电厂及水电站的断路器分合闸、二次回路中仪器、仪表电源、后备电池充电及继电保护、控制、应急照明等各类直流电源设备，同时还大量应用于国防、铁路、冶金、石化、建筑等需要直流电源的场合。

GZDW□系列微机监控高频开关直流电源系统技术手册(V．1)深圳市科陆电源技术有限公司深圳市科陆电子科技股份有限公司目录直流电源系统............................................................... I目录....................................................................... I 第一章系统概述....................................................... - 1 -1.1引言 (1)1.2系统型号定义及设备命名方法 (1)1.2.1 微机监控高频开关直流电源系统型号及含义........................ - 1 -1.2.2 系统内设备命名................................................ - 2 -1.3系统功能特点. (2)1.4系统环境参数 (3)1.5系统技术参数 (3)1.6系统工作原理 (3)1.7系统结构 (5)第二章高频整流模块 ................................................... - 6 -2.1概述 (6)2.2模块特点 (6)2.3工作原理 (7)2.4均流技术 (7)2.5主要技术指标 (7)2.6整流模块的型号 (8)2.7机械外形 (9)2.7.1 外形尺寸...................................................... - 9 -2.7.2 前面板........................................................ - 9 -2.7.3 后面板....................................................... - 10 -第三章监控系统 ..................................................... - 11 -3.1CL6880V2直流电源系统监控装置.. (11)3.1.1 概述......................................................... - 11 -3.1.2 性能和特点................................................... - 11 -3.1.3 机械外形..................................................... - 12 -3.1.4 CL6880V2监控显示界面及操作说明.............................. - 14 -3.2CL6887高频开关电源交流配电监控模块.. (30)3.2.1 概述......................................................... - 30 -3.2.2 性能和特点................................................... - 31 -3.2.3 机械外形..................................................... - 31 -3.3CL6888高频开关电源直流配电监控模块.. (33)3.3.1 概述......................................................... - 33 -3.3.2 性能和特点................................................... - 34 -3.3.3 机械外形..................................................... - 34 -3.4CL6881V2高频开关电源开关（量）监测模块. (36)3.4.1 概述......................................................... - 36 -3.4.2 性能和特点................................................... - 36 -3.4.3 机械外形..................................................... - 36 -第四章系统通用组件 .................................................. - 38 -4.1CL6890系列数显变送器 (38)4.1.1 概述......................................................... - 38 -GZDW微机监控高频开关直流电源系统技术手册4.1.2 型号命名..................................................... - 38 -4.1.3 产品特点..................................................... - 39 -4.1.4 产品规格..................................................... - 39 -4.1.5 性能指标..................................................... - 39 -4.1.6 接线图....................................................... - 40 -4.2CL6891系列硅链降压装置.. (40).2.1 概述.......................................................... - 40 -4.2.2 型号命名..................................................... - 40 -4.2.3 产品特点..................................................... - 40 -4.2.4 技术参数..................................................... - 41 -4.2.5 接线图及结构图............................................... - 41 -4.3CL6884型微机直流系统绝缘监测仪 (42)4.3.1 概述......................................................... - 42 -4.3.2 面板布置及说明............................................... - 43 -4.3.3 操作说明..................................................... - 48 -4.3.4 通信协议..................................................... - 51 -4.3.5 注意事项..................................................... - 55 -4.4CL6882V2蓄电池巡检采集模块. (55)4.4.1 概述......................................................... - 55 -4.4.2 功能和特点................................................... - 55 -4.4.3 工作原理..................................................... - 55 -4.4.4 技术指标..................................................... - 56 -4.4.5 机械外形..................................................... - 56 -第五章系统结构...................................................... - 57 -5.1一体柜系统.. (58)5.1.1 系统特点..................................................... - 58 -5.1.2 交流配电单元的工作原理及结构................................. - 59 -5.1.3 直流馈电单元的工作原理及结构................................. - 60 -5.1.4 一体柜内部结构............................................... - 64 -5.2组屏柜系统.. (64)5.2.1 系统特点..................................................... - 65 -5.2.2 充电柜的原理及使用说明....................................... - 65 -5.2.3 馈电柜的工作原理及使用说明................................... - 67 -5.2.4 联络柜的工作原理及使用说明................................... - 70 -5.2.5 分电柜的工作原理及使用说明................................... - 70 -附录 A 系统接线方案 ................................................ - 70 -附录 B 绝缘监测仪接线图 (80)第一章系统概述1.1 引言深圳市科陆电源技术有限公司是科陆电子集团的子公司，是主要从事功率电子变换技术、自动控制和信号防雷技术的开发与应用的公司，是一家集科研、开发、制造、销售为一体的股份制民营高科技企业。

一 概述GZDW 系列直流屏，适用于电厂、变电所等重要负荷场所作为断路器直流操作机构的分、合闸、继电保护、自动装置、信号装置等使用的操作电源及事故照明、控制用直流电源。

二 正常使用条件户内使用，不靠墙布置。

海拔高度：<1000m 环境温度：-20℃ +40℃平均最大相对湿度90%（环境25℃）地震烈度：7度 （按8度级防）三 系统参数输入电压：380V ±15% 三相四线输入频率：50Hz ±10% 额定输出电压：220VDC 电流调节范围：10~100%Ie 稳压精度：≤±0.2%稳流精度：≤±0.5%四 系统工作原理方框图21QF1QF:交流输入1 2QF:交流输入2 3QF ：模块输入 5QF:控制母线 11QF-mQF:合闸输出1—合闸输出m 21QF-mQF:控制输出1—控制输出n 31QF-34QF:逆变输出1—逆变输出4两路交流输入经交流配电单元选择一路交流输入提供给模块；充电模块输出稳定的直流，一方面对电池补充充电和提供给合闸输出，另外提供控制输出，为负载提供正常的工作电流；监视系统对交流输入电压、模块状况、合母电压、控母电压及控母绝缘状况进行监视；操作员通过控制系统实现控母调压和电池均浮充转换等功能。

五 各单元工作原理 1、交流输入单元两路0.38kV 电源进线，两路电源进线开关具有备用自投功能，互为备用。

交流输入原理框架下图两路交流输入主从自动切换以第一路为主回路，第二路为备用回路，当第一路交流异常时，自动切换到第二路（前提是第二路交流正常，否则就无法自动进行切换）。

为防止两路交流同时接入到模块输入端，我们选择了合适的交流接触器以实现电气互锁和机械联锁。

防雷保护防雷器采用两级保护机制，在线路上实现两级防雷，有效地保护充电电源模块内部的电路不致因为交流输入回路遭受感应雷击和线路上电压而受到损害，提高系统的可靠性. 2 整流单元HMZ 系列电力模块采用三相三线制(无相序要求)380V AC 输入，输入范围宽；无中线电流损耗，具有软启动功能。

前言尊敬的用户：感谢您选用本公司的产品，在使用前，请认真阅读本使用说明书，否则因使用不当或由于对本产品了解不够，致使烧毁设备或危及人身安全，造成不必要的损失或令人不愉快的事。

在使用过程中，如出现质量问题，请通过我们的经销商或直接与本公司联系，并对本产品提出改进意见。

第一部分智能免维护直流屏系统-------------02-19第二部分智能高频开关电源模块-------------20-35第三部分智能监控系统---------------------36-49第一部分：智能免维护直流屏系统第一章概述1.1 引言--------------------------------------------21.2 系统特点----------------------------------------21.3 系统正常使用条件--------------------------------21.4 型号说明----------------------------------------31.5 主要参数----------------------------------------31.6 外形结构----------------------------------------41.7 系统工作原理------------------------------------4第二章系统功能单元2.1 交流配电单元------------------------------------62.2 整流单元----------------------------------------72.3 直流馈电单元------------------------------------92.4 监控系统----------------------------------------122.5 智能电池管理------------------------------------142.6 通讯电源单元（可选单元）------------------------162.7 逆变单元（可选单元）----------------------------162.8 通讯规约----------------------------------------162.9 蓄电池组选择------------------------------------16第三章系统的包装、运输与保管3.1 系统调整----------------------------------------173.2 包装、运输及保管--------------------------------173.3 随机文件----------------------------------------173.4 售后服务及订货需知------------------------------18第一章概述1.1 引言GZDW系列免维护微机控制直流屏是我公司集多年开发和设备网上运行经验设计的高可靠产品，由高频开关电源模块、电力智能监控系统等组成。
